Системы и схемы вентиляции панельных домов

Схемы обустройства вентиляции в панельной многоэтажке

Для обустройства естественной вентиляции в панельных домах (5 и 9 этажей) использовали несколько стандартных планов. Подобные схемы реализуются инженерами и сегодня.

Для обустройства естественной вентиляции в панельном доме применялось несколько стандартных схем

1. Схема сбора воздушной массы из всех квартир в один колодец.
2. Схема подключения воздуховодов каждой квартиры в чердачный сборник.
3. Система вывода вентиляционных каналов из каждой квартиры на улицу через крышу.

Первая и вторая – схема вентиляции в панельном доме из 9 этажей. В пятиэтажках и кирпичных домах реализуется третья схема.

Капремонт или замена?

Приточный клапан, монтируемый в сквозное отверстие в наружной стене здания

Перепланировка, выполненная соседом сверху, или банальное засорение спутникового воздуховода (после длительной эксплуатации из него извлекают килограммы сажи, куски бетона…) часто приводит к тому, что вытяжной воздух из квартиры не удаляется вовсе. Пламя свечи перед вентрешетками даже не колышется. Чтобы реанимировать вентсистему, достаточно бывает обратиться в управляющую компанию, специалисты которой помогут выяснить и устранить причину отсутствия тяги. Впрочем, помощи можно и не дождаться…

Если терпеть затхлый воздух в своем доме вы не в силах, есть вариант организовать индивидуальную систему вытяжной вентиляции квартиры, сбрасывающую отработанный воздух из кухни и санузла непосредственно на улицу, а на существующие вытяжные вентиляционные отверстия в этих помещениях просто поставить заглушки.

Приточная установка для одной комнаты в интерьере

Такая система может работать в постоянном режиме или же «по требованию» (например, включаться по сигналу от датчиков влажности или датчиков качества воздуха в квартире). Узкое место подобных установок — обмерзание вытяжных отверстий на улице в лютые холода. Однако большую часть года они функционируют без проблем — было бы в доме электричество.

Первым делом для нормальной работы системы необходим доступ свежего воздуха с улицы в жилые помещения — спальню, гостиную. Если в комнатах старые деревянные окна, никакого специального оборудования не потребуется. Если же установлены пластиковые окна с герметичным притвором, то приток воздуха в жилые комнаты, скорее всего, придется организовать. Например, с помощью уже упомянутых выше приточных клапанов, монтируемых в сквозные отверстия в наружных стенах.

Вытяжку воздуха из кухни часто устраивают с помощью настенного центробежного вытяжного вентилятора, накладываемого на сквозное отверстие, прорезанное в наружной стене дома. Со стороны фасада дома отверстие замыкается вытяжной вентрешеткой.

Центробежный настенный вентилятор для кухни должен иметь встроенный обратный клапан, дабы не допустить притока холодного воздуха в помещение с улицы, когда он выключен. Пример: вентиляторы серии ЦФ (Vents). В южных регионах применяют также осевые вытяжные вентиляторы с автоматическими жалюзи, монтируемые в сквозное отверстие диаметром 100–150 мм в оконном остеклении. Подобные устройства поставляются на российский рынок под торговыми марками Vortice, Sylavent, O. ERRE, Xpelair, Ductex и другими.

Для вытяжки воздуха из ванной и туалета — помещений, которые обычно не соприкасаются с наружными стенами дома, потребуется влагозащищенный канальный вентилятор производительностью примерно 80–150 м3/ч: ставят его обычно в санузле, за подшивным потолком. Влажный воздух из ванной и туалета выкачивается с его помощью на улицу по воздуховоду — влагостойкому и шумоизолированному. Прокладывать такой воздуховод приходится через жилые комнаты, по кратчайшему пути к ближайшей наружной стене, в пространстве за подшивным потоком, или же в пустотах декоративного понижения потолка по периметру помещения. Воздухозабор в санузле и выпуск воздуховода на улице закрывают вентрешетками.

Для санузлов в квартире логично покупать центробежный вентилятор с пониженным уровнем шума (32–36 дБ (А)), приспособленный для долговременной работы (ресурс — не менее 30 000–40 000 часов).

Приточная установка для одной комнаты Marta

Можно порекомендовать VKP-mini (Vents) производительностью от 80 до 176 м3/ч. К впускным патрубкам этого устройства могут подключаться до 4 коротких воздуховодов, выпускной патрубок — всего один. Долговечные модели канальных вентиляторов из полимерных материалов, которым нипочем долго­временный контакт с влажным загрязненным воздухом, выпускают Vortice (модельный ряд Lineo), Cata (SMT), Panasonic (FV-12NS1), Shuft и другие.

Среди производителей воздуховодов отметим компании DEC, Diaflex, Sodiamex. Качественные приточные и вытяжные вентрешетки в широком ассортименте есть у компаний Trox, Systemair, Halton, Swegon, IMP Klima, «Арктос».

Разновидности вентиляции

В многоквартирных домах возможны следующие типы вентиляционных систем:

• естественная;
• принудительная;
• комбинированная.

Первый вариант применяют чаще, так как обустройство естественной вентиляции не требует затрат на установку дополнительного оборудования.

Естественная вентиляция

Принцип работы естественной вентиляции описан выше. Такие системы обеспечивают отвод воздуха за счет разницы температур и давления.

Чтобы устранить описанные недостатки, в шахты многоэтажных домов встраивают дефлектор. Последний рассекает воздушные массы, тем самым создавая разницу давления. Благодаря этой конструкции усиливается тяга в жаркую погоду.

Принудительная вентиляция

Принудительная вентиляция обеспечивает отвод воздушных масс вне зависимости от текущих погодных условий. При организации таких систем требуется установка электрических вентиляторов. Интенсивность работы указанных устройств определяет скорость и силу вытяжки воздуха.

Элементы принудительной вентиляции, в основном, монтируют в чердачных помещениях, так как эта конструкция занимает много места. Нередко вместе с вентилятором устанавливают шумопоглотители, нагреватели и другие устройства, повышающие эффективность работы системы.

Комбинированная вентиляция

Этот вариант также предполагает установку вентилятора, который обеспечивает либо приток, либо вытяжку воздуха. В такие системы часто добавляют очистители, которые удаляют из окружающей среды вредные вещества: плесень, пыль, бактерии, выхлопные газы и другое. А для экономии денег на отопление вентиляцию дополняют рекуператором, который нагревает внутренние помещения за счет вытяжного воздуха.

Важность вентиляции многоквартирного дома

Вентиляционная система выполняет несколько функций:

1. Обеспечивает поступление свежего воздуха через окна, двери и вентиляционные решётки.
2. Удаляет отработанные воздушные массы через вентиляционные решётки и вытяжки.
3. Поддерживает кратность воздухообмена.
4. Регулирует относительную влажность.

Без качественного воздухообмена жить в квартире станет невозможно. Тепловые выделения от людей, пыль, неприятные запахи и влага – все эти факторы ухудшают микроклимат внутри помещения

Поэтому так важно спроектировать и смонтировать полноценную, правильно функционирующую вентсистему

Как проходит вентшахта в квартире?

Вентиляционные шахты проектировались таким образом, чтобы обеспечить свободную циркуляцию воздуха в помещении. Именно поэтому порой они проходят в различных частях квартир, иногда доже выделены специальным коробом.

Чисто технически разветвленная сеть вентканалов соединяется в вентиляционной шахте, от которой уже идет ответвление на чердак или крышу. Однако в новых проектах домов забор воздуха производится на уровне 2-3 этажа, затем очищается, увлажняется и направляется через венткороба по всем этажам дома. А вытяжная система, работающая параллельно, установлена крыше. Она отбирает тепло у отработанного воздуха, а затем удаляет его.

В панельных домах вентшахта представляет из себя конструкцию из бетонных блоков, установленных друг на друга. Для реализации нормальной вентиляции воздуха необходимо, чтобы шахта была идеально вертикальной.

Короб вентиляционной шахты может иметь крайне неудобное расположение в комнате, создавая помехи для проведения линий коммуникаций. При этом его целостность не должна быть нарушена

Вентиляционная шахта начинается с цокольного этажа и, проходя через все этажи, выходит на крышу – именно сюда в дальнейшем будут эвакуироваться из шахты потоки воздуха.

Что касается параметров, то сечение шахты и форма зависит от проекта, по которому выполнялось возведение многоквартирного дома. Материал, из которого она может быть изготовлена – бетон, металл или пластик. Сама конструкция должна быть выполнена в соответствии с санитарными и противопожарными нормами, а также с использованием негорючих материалов.

Поскольку главной задачей вентиляционной шахты является обеспечение циркуляции воздушных масс в помещениях здания, то она должна соответствовать ряду требований:

• быть чистой от мусора;
• быть герметичной;
• иметь свободное пространство, определенное проектом.

Выполнение первого пункта списка достигается своевременными работами по чистке вентиляционных каналов, которые, по требованию руководящих документов, должны проводиться не реже 1 раза в год.

Герметичность шахты также проверяется при проведении работ. Ведь любое нарушение целостности вентиляционной шахты приводит к сбою в циркуляции воздуха. Также нарушению воздухообмена может способствовать нахождение в шахте посторонних предметов.

Стыки между отдельными модулями вентиляционной шахты должны быть заделаны бетонным раствором. В металлических шахтах стыки должны быть выполнены на фланцах.

При проведении ремонта желательно изучить схему расположения вентиляции, чтобы не повредить ее при работах. Также не стоит в дальнейшем эксплуатировать участок стены вентиляционного короба (исключить навешивание креплений, крючков, шкафов и прочего)

Функционирование шахты регулируется СНиП 41-01-2003 и рядом нормативных требований к работе системы вентиляции, по безопасности эксплуатации, по нормам, применяемым к жилым многоквартирным домам.

Расчет вентиляции

Рассмотрим расчет естественной вентиляции, как самой простой. Для этого надо обозначить два параметра: минимальное количество воздуха, поступающего снаружи (Qп) и минимальный объем для вывода из дома (Qв). Обе величины табличные из СП первые в таблице №1, вторые в таблице №2.

Обе они основаны на габаритах помещений дома. Поэтому вводные данные:

• Площадь всех жилых комнат (их три) – 60 м².
• Высота потолков – 3 м.
• Пристроенная кладовка – 4,5 м².
• В доме есть кухня, ванная и туалет, в которых воздухообмен соответственно: 90; 25; 25 м³/ч.

В первую очередь определяется общий воздухообмен в комнатах, для чего надо перемножаются между собой воздухообмен жилых помещений, равный 30 м³/ч на количество комнат – 3. 60х3=180 м³/ч. Это значение приточного объема, который проходит через жилые помещения.

Складываются значения воздухообменов всех подсобных помещений: 90+25+25=140 м³/ч.

Находится частота смены воздуха в кладовке. Здесь используется кратность, равная 0,2. То есть, надо объем кладовки умножить на данный показатель: 4,5х3х0,2=2,7 м/ч.

Теперь надо сложить два последних значения: 140+2,7=142,7 м³/ч. Это вытяжной объем воздуха. Далее надо сравнить вытяжной и приточный воздух: получается, что приточного больше. Его и берем за основу расчета.

Теперь надо рассчитать сечение воздуховода. К примеру, если оно квадратное со сторонами 10 см или круглое диаметром 150 мм, то производительность такой трубы при естественной вентиляции составляет 30 м³/ч. Если в сооружении дома используются стояки этого сечения, то надо установить: 180/30=6 стояков. Чтобы уменьшить количество вытяжек, можно увеличить сечения с подбором по таблице производительности воздуховодов.

Схемы систем

Очень хорошо, когда в панельном доме вентиляция устроена с индивидуальными вытяжными каналами. То есть, из кухни, туалета и ванной на каждом этаже ведет на крышу отдельная шахта. Тогда нет перетекания запахов от соседей, тяга более стабильна и не склонна к опрокидыванию. Другой вариант – вертикальные каналы из всех квартир собираются в один горизонтальный коллектор, расположенный на чердаке, а уж из него воздух попадает на улицу. Ниже на рисунке изображены разные способы, как может быть организована схема вентиляции панельного дома:

Самый неудачный способ показан на варианте «б», где из каждой квартиры выходит небольшой канал – спутник, входящий выше в общую вертикальную шахту. Данный метод позволяет экономить полезную площадь комнат и дешев в реализации, но при эксплуатации создает массу проблем проживающим в доме людям. Самая распространенная из них – перетекание запахов из квартиры в квартиру. Нагляднее подобное устройство вентиляции показано на картинке:

Способы «в» и «г» встречаются в панельных домах небольшой этажности, имеющих чердак. Их тоже нельзя назвать безупречными, так как в первом случае коллектор создает дополнительное сопротивление тяге, а во втором все запахи из квартир собираются на чердаке. Поэтому наилучшие варианты – это современные схемы вентиляции с механической подачей и удалением воздуха. Такие применяются в новых домах, пример проиллюстрирован ниже:

Здесь имеется приточная установка, находящаяся в подвале и подающая очищенный и подогретый (или охлажденный) воздух во все помещения. На кровле здания размещен вытяжной вентилятор такой же производительности, исправно удаляющий загрязненную воздушную смесь из квартир. Это самая простая схема, вентиляция в многоэтажном доме может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Их задача – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.

Недостатки работы вентиляции в панельном доме

Сделать идеальную пассивную систему вентиляции в высотном доме удается редко. Для этого нужно дополнительное оборудование и затраты.

Вентиляция в панельных домах имеет такие основные недостатки функционирования:

1. В жаркую погоду, при сильном ветре и ночью эффективность работы вентиляции резко снижается.
2. Пылевые и грязевые скопления на стенках шахты существенно влияют на работу всей системы.
3. Загрязненный воздух перетекает из одной квартиры в другую. Это происходит, если кто-то из соседей устанавливает в воздуховодный канал кухни или ванной вентилятор без обратного клапана.

Переоборудование вентиляции в старом доме обойдется жильцам в круглую сумму. Проще поддерживать ее работу регулярной чисткой.

Переоборудование вентиляции в старом доме обойдется жильцам в приличную сумму

Приточная вентиляция

Принудительную приточную вентиляцию осуществляют через клапаны. Через них осуществляется регулярный умеренный приток чистого воздуха в помещение. Есть клапаны, в которые можно установить фильтры, устройства обогрева или охлаждения воздуха.

Есть два вида каналов притока воздуха:

1. Монтируются в стену. Имеют чаще всего трубчатую форму.
2. Монтируются в щель пластикового окна. Промежуток для клапана предусматривают во время изготовления пластиковой конструкции.

Стенной клапан можно установить самостоятельно. Оконные агрегаты монтируют только специалисты. Производительность стенного клапана выше.

Устройство вентсистемы в хрущёвках

Схема движение воздуха на примере однокомнатной квартиры

Вентиляция в хрущевках устроена следующим образом: воздух циркулирует за счёт физических законов, по естественной схеме. В качестве приточки выступают окна и двери. Вытяжка осуществляется через специальные отверстия, закрытые пластиковой или стальной решеткой.

Схема движения воздушных масс выглядит так: холодный, чистый воздух с улицы поступает через приоткрытые окна и двери. Также происходит процесс инфильтрации – проветривание через естественные щели между оконной рамой и проёмом, дверью и косяком. За счёт более низкой температуры, а также разности давления воздух устремляется в сторону вентиляционных решёток, по пути вытесняя более тёплый отработанный, который удаляется через решетки.

Совмещенный санузел домов некоторых серий не был оборудован отдельной вентиляционной шахтой, поэтому для проветривания было предусмотрено небольшое окошко, расположенное в перегородке между санузлом и кухней.

Существует и другая схема движение воздуха: на два помещения, раздельный туалет и ванную, одна шахта. Межу комнатами в стене пробито небольшое 200×200 мм отверстие. Воздух из туалета под действием аэродинамических сил устремляется в ванную комнату, а оттуда удаляется через отверстие.

Схемы вентиляции

Варианты расположения вентшахт

В домах хрущёвской постройки применяется две схемы устройства вентиляционных шахт. Каждая относится к своему периоду капитальной застройки Советского Союза и имеет свои достоинства и недостатки:

1. Прямое удаление отработанных воздушных масс. Не подходит для проветривания 5 этажного жилого дома ввиду своей массивности. От каждой точки забора отходит свой вентиляционный канал, на крыше все собираются в один большой и поднимаются не меньше, чем на 2 000 мм над уровнем кровли. Это нормативное значение.
2. Вентшахта с каналами-спутниками является более «продвинутой» системой. Подходит для оборудования пятиэтажных и более высоких многоквартирных домов. Состоит из вентиляционных блоков, поставляемых на строительную площадку в собранном виде. Есть общая вентиляционная шахта, к ней через этаж подключаются каналы-спутники от каждой точки забора. Теоретически данная схема устройства отсекает возможность перетекания отработанного воздуха из одной квартиры в другую.

Устройство вентшахты с каналами-спутниками

В некоторых типовых проектах использовалась ещё одна дополнительная схема: вентиляционная решётка устанавливалась в пространстве между деревянным полом и плитами перекрытия. Естественная тяга проветривала деревянные доски настила, значительно увеличивая срок их службы.

Вентиляция кухни с газовой колонкой

Особенность некоторых серийных домов хрущёвской постройки – наличие газовой колонки для подогрева холодной воды. Это создаёт определённые проблемы, так как во время её работы выделяется большой объём угарного газа, крайне опасного для человека. По нормам для сгорания 1 м3 требуется в десять раз больше приточного воздуха.

Газовая колонка подключена к дымоходу (вентшахте), и может возникнуть обратная тяга. Когда приточка закрыта, а вытяжка интенсивно удаляет воздух, образуется зона пониженного давления, угарный газ от колонки меняет направления и начинает поступать в квартиру.

Правильная эксплуатация газовой колонки предусматривает выполнение ряда требований:

• Газовую колонку запрещается закрывать или декорировать.
• Минимальный зазор до кухонной мебели 100 мм.
• Окна на кухне, особенно пластиковые, должны круглогодично эксплуатироваться в режиме микропроветривания.
• Над межкомнатной дверью устраивается вентиляционной отверстие, минимальный размер которого 100×200 мм.

Вентиляция санузла

Здесь тоже существуют два способа. Первый – одинаков с системами проветривания сталинских, брежневских и современных многоквартирных домов: отдельная шахта с выходом на крышу, есть нюанс, когда на туалет и ванную она одна. Тогда между помещениями устроена отдушина. Второй – используется только в домах хрущёвской постройки: вентилирование за счет форточки между санузлом и кухней.

Нормативные требования

Большая часть нормативных параметров и данных для расчёта изложена в СНиП 31-01-2003 «Здания жилые многоквартирные», СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». А также СНиП 2.09.04-87*, СНиП 2.08.02-89*.

Для расчёта используется несколько параметров:

1. Температура воздуха внутри помещений: для жилых комнат +20-22 0 С; кухни с электрической и газовой плитой 16-18 0 С; ванной +25 0 С; уборной +18 0 С; совмещенного санузла +25 0 С; коридора (вестибюля) +16 0 С; кладовой +12 0 С; машинного отделения лифтовой +5 0 С
2. Кратность воздухообмена: варьируется от 25 до 90 м 3 /ч на одного человека.
3. Расход наружного воздуха определяется исходя из площади помещения: для жилых комнат он равен 3 м 3 /ч на один квадратный метр площади.

Это все обобщенные параметры, и каждый регион может варьировать значения, исходя из особенностей климатических условий.

У проектировщиков есть определённый запас свободы:

• Согласно СНиП в одной из спален квартиры из нескольких комнат расчётная температура воздуха закладывается +22 0 С.
• В квартирах, адаптируемых для проживания инвалидов, бреется максимальное значение температуры.
• Вентиляция угловых квартир рассчитывается по нормативным параметрам плюс 2 0 С, но не выше +22 0 С.

На сегодняшний день пластиковые оконные конструкции и герметичные стальные входные двери полностью обнуляют эффект микропроветривания через зазоры, поэтому проектировщикам сложно добиться нормативных параметров по микроклимату. В элитных домах идут по пути монтажа принудительной приточной вентиляции, а в бюджетных МКД всё сложнее: надо увеличивать интенсивность работы, а значит размеры вентканалов. Но это не всегда возможно с точки зрения конструкции здания.

Нормы внутриквартирного устройства

• Наличие хотя бы одного окна с выходом на улицу. Необходимо для правильной работы естественного проветривания.
• Окна или приточные решетки первого этажа должны быть на высоте не менее 1000 мм от опоясывающего снежного покрова, а в летний период — 2000 мм от отмостки.
• Площадь сечения воздуховодов для кухни 150 см 2 , совмещённого санузла и раздельных туалета с ванной по 100 см.
• Направление движении воздуха строго от жилых помещений к служебным, далее через общий воздуховод на крышу.
• Внутри вентиляционных каналов запрещается протягивать электрическую проводку.
• Вентиляционные трассы не должны пересекаться между собой и с кабель-каналами.

Недостатки работы вентиляции в панельном доме

Сделать идеальную пассивную систему вентиляции в высотном доме удается редко. Для этого нужно дополнительное оборудование и затраты.

Вентиляция в панельных домах имеет такие основные недостатки функционирования:

1. В жаркую погоду, при сильном ветре и ночью эффективность работы вентиляции резко снижается.
2. Пылевые и грязевые скопления на стенках шахты существенно влияют на работу всей системы.
3. Загрязненный воздух перетекает из одной квартиры в другую. Это происходит, если кто-то из соседей устанавливает в воздуховодный канал кухни или ванной вентилятор без обратного клапана.

Переоборудование вентиляции в старом доме обойдется жильцам в круглую сумму. Проще поддерживать ее работу регулярной чисткой.

Переоборудование вентиляции в старом доме обойдется жильцам в приличную сумму

Как устроена вентиляция в панельном доме

Вентиляция в старых панельных домах устроена по принципу естественного обмена с выходом шахты на крышу

Всего различают три вида вентиляции:

• Естественная. Подразумевает приток свежего воздуха в окна, дверные щели, проёмы и его отток через вентиляционную шахту. Здесь свою роль выполняет разница давления между воздухом на улице и в помещении. Именно естественная вентиляционная система имеет место в панельных 5-ти, 9-ти и других многоэтажках.
• Комбинированная. Здесь приток или вытяжка воздуха осуществляется по принципу принуждения.
• Принудительная. Чаще её монтируют в кухне, ванной или туалете как дополнительную коммуникацию. Механизм представляет собой вентилятор, который устанавливают в вентканал шахты. Он активно вытягивает воздух, вынуждая помещение наполняться свежими воздушными массами.

В целом вентиляционная система в многоэтажке позволяет осуществить воздухообмен. Отработанный воздух всегда уходит в вентиляционную шахту в панельном доме через выходные отверстия вверху под потолком. Тяга же образуется благодаря имеющимся щелям, зазорам, системам микропроветривания.

Так как многие предпочитают устанавливать стеклопакеты и дверные полотна повышенной герметичности, приток свежего воздуха в помещение нарушается. Воздухообмен усложняется, неприятные запахи дольше остаются в комнате.

Общий вертикальный канал — вид изнутри

Различают несколько видов устройства вентиляционной системы в многоэтажках:

• Коммуникация с вертикальными каналами. Её чаще всего делают в 9-этажных домах, поскольку тянуть горизонтальный вентканал к каждой квартире чересчур затратно. К такому общему каналу присоединяются вертикальные шахты от каждой квартиры.
• Шахта без сборных каналов. Здесь от каждой квартиры вверх уходят вентканал и выводится за переделы кровли. Эту систему вентиляции в панельном пятиэтажном доме использовали раньше при строительстве.
• Горизонтальные сборные каналы. В этом случае от каждой квартиры собирается вертикальная шахта, которая вверху врезается в общий горизонтальный канал с выводом на улицу.
• Вентиляция чердачная. Это самый старый способ организации вентиляционной системы. Чердак под неё нужно утеплять. Здесь каналы тянутся от каждой квартиры на чердак, оттуда впадают в общую шахту и уходят за пределы крыши.

Устройство вентиляции в многоэтажных домах

В многоэтажных домах старого жилого фонда и в бюджетных современных зданиях преимущественно работает естественная система вентиляции воздуха. Это вызвано тем, что жилье бюджетное и построено по принципу экономности и минимальных затрат. Естественная вентиляция работает по следующему принципу:
1. Свежий воздух поступает в квартиру через небольшие щели, которые имели место в старых деревянных окнах. В современных стеклопакетах свежий воздух поступает через специальные клапаны и каналы, которые предусмотрены конструкцией стеклопакетов.

Рисунок 1 – Естественная вентиляция многоэтажного дома

2. Вытяжка старого и грязного воздуха осуществляется за счет природной тяги, которая возникает в вентиляционной шахте. Отработанный воздух выводится из квартир через вентканалы на кухне или в санузле на крышу или чердак дома. То есть воздух работает в квартире, с течением времени он загрязняется и затем удаляется через вентиляционные каналы.

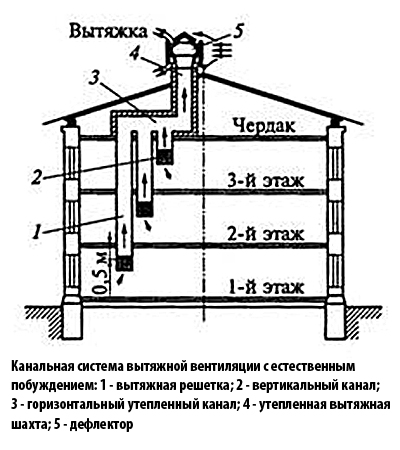

   Рисунок 2 – Схема вентиляции домов с чердакомРисунок 3 – Схема системы вентиляции воздуха

В более дорогих жилых домах нередко устанавливается принудительная система вентиляции. В этом случае циркуляция воздуха осуществляется при помощи вентиляционной установки.

Система механической вентиляции

Пассивная вентиляция работает за счет перепада давления на входе и выходе вентиляционных каналов. Активный приток и удаление воздуха осуществляют специальные устройства.

Если работы естественной общедомовой вентиляции не хватает для нормального воздухообмена в квартире, можно установить такое оборудование:

• клапан притока воздуха;
• вытяжной вентилятор;
• вытяжка для кухни.

Вытяжное оборудование работает совместно с общей системой. Вентиляторы и вытяжки встраивают в каналы для усиления их производительности. Они работают от электросети, поэтому время очистки можно регулировать. Приточные клапаны устанавливают в стены.

Вентиляторы обязательно нужны в ванной и туалете угловой квартиры панельного дома. Очень часто жители именно угловых квартир жалуются на сырость и образование грибка.

Организация циркуляции воздуха в квартире

Рассмотрим, как циркулирует воздух в отдельно взятой квартире без установки дополнительных устройств воздухообмена.

Как уже было сказано выше, свежий воздух поступает через всевозможные оконные щели и зазоры, а также через дверные проемы – приоткрытые двери и щели под ними.

Комфортное проживание в квартирах характеризуется рядом факторов, среди которых кратность воздухообмена и объем регулярно сменяющегося воздуха.

Существуют нормы, регламентирующие поступление воздушных потоков.

В домах старой застройки вентиляционные шахты не всегда функционируют на 100%, и это можно проверить простым способом. Необходимо взять лист бумаги и приложить его к техническому вентиляционному отверстию. Если бумажка не удержится силой тяги и упадет – естественная вентиляция нарушена.

Вместо листа можно использовать горящую свечу или спичку. По движению языка пламени становится понятно, есть ли тяга из помещения наружу.

Детальнее правила проверки вентиляции в квартире и пути поиска проблемы мы рассмотрели в другой статье.

Проблемы с вентиляцией негативно влияют на самочувствие живущих в квартирах людей. Отсутствие свежего воздуха вызывает нездоровую сонливость, быструю утомляемость, головные боли.

Особо чутко на это реагируют люди с заболеваниями сердца и дыхательной системы. Им постоянно хочется держать форточки и окна открытыми, а это ведет за собой резкое охлаждение помещений и, как следствие, рост числа простудных заболеваний.

Рекомендуем также ознакомиться с информацией о том, как восстановить вентиляцию и работоспособность воздуховодов.

Если над кухонной плитой установлена регулярно включаемая вытяжка с отводом воздуха в вентиляционную шахту, это также будет способствовать быстрой смене воздушных масс на кухне и в прилегающих комнатах.

При желании жильцы могут самостоятельно организовать и приток воздуха. Для этого используют как обыкновенное проветривание, так и специальные механические и технические устройства, например, приточный клапан на окно.

Установка дополнительной вентиляции

В ванной панельного дома устанавливают осевой вентилятор для устранения влажности

Для кухни чаще выбирают бытовые вытяжки. Производитель предлагает рециркуляционные и проточные агрегаты. Первые просто пропускают загрязнённые массы через фильтры и снова впускают их в помещение. Вторые напрямую соединены с вентканалом. С учётом того, что кухонная вытяжка эксплуатируется от 1 до 3 часов в день, в качестве вспомогательной системы она незаменима.

В санузле чаще предпочитают организовать осевой радиальный вентилятор. Сделать это несложно. Достаточно удалить решётку шахты в ванной или туалете и внедрить туда механизм. Позже вентилятор подключают к системе электропитания, соблюдая все нормы и требования по пожаробезопасности. Желательно, чтобы вентилятор запускался от выключателя снаружи помещения. После всех работ шахту снова закрывают вентиляционной решеткой.

Если в квартире санузел раздельный, желательно установить вентилятор на оба помещения. В продаже есть специальные решётки, у которых уже предусмотрены гнезда для установки вентилятора. Перед проведением подобных работ нужно проконсультироваться со специалистом. Вполне вероятно, что коммуникация в квартире работает исправно и менять ничего не нужно.

https://youtube.com/watch?v=AgbqbDIOAa0

Важность вентиляции в панельной многоэтажке

Панельные дома с высокой этажностью строились на века, они крепки и надежны, но не лишены недостатков. Жители критикуют квартиры с низкой изоляцией шума и сыростью в углах.

Панельные дома в 9 этажей заселены полностью. В каждой квартире ежедневно готовят обед, моют посуду, пол, принимают ванну, расчесывают волосы, в некоторых линяют домашние животные. Неприятные запахи и влага обязательно доходили бы до соседей, если бы не система вентиляции дома.

Естественная вентиляция предусматривается инженерами во время подготовки проекта жилого дома. Создается общая система, которая соединяется с каждой квартирой. К общей вентиляции имеют выход комнаты с высокой влажностью – ванная, кухня.

Свободный воздухообмен поддерживает здоровое состояние целого здания и каждого отдельного жилого помещения.

Вентиляционные системы

Основными элементами системы вентиляции в многоквартирном доме являются:

• Воздуховоды (каналы).
• Вентиляционные магистрали.
• Воздухораспределители (решетки, диффузоры).

В многоквартирных домах применяется три вида вентиляционных систем:

1. Естественная. Работает за счет разницы температуры, давления внутри помещения и снаружи. Чистый воздух проникает в квартиру сквозь щели в конструкции стен, открытые форточки, окна, входную дверь. Более легкий теплый отработанный воздух поднимается вверх и вытесняется через вентиляционные решетки в шахту вентиляции. На чердаке загрязненный воздух собирается и выводится наружу через крышу.

Это самая простая, самая дешевая система вентиляции, обслуживание ее минимально, благодаря чему естественная система имеет широкое распространение. Но в последнее время использование естественной вентиляции часто оказывается неэффективным. Причина в установке высоко герметичных окон и дверей, из-за чего приток воздуха недостаточен. Кратковременное открытие окон не на много улучшает ситуацию. Поэтому в современных домах все чаще применяются другие системы вентиляции.

2. Принудительная механическая вентиляция. Как приток, так и удаление воздуха осуществляется с использованием нагнетателей (вентиляторов).

3.1. Приток воздуха естественный, отток механический.

3.2. Приток с помощью встроенного вентилятора, отток естественный.

Параметры элементов систем вентиляции, материалов, из которых они изготовлены, параметры воздуха в жилых и нежилых помещениях (температуры, подвижности воздуха) регулируются СНиП по вентиляции жилых домов. Все параметры должны быть соблюдены строительной организацией на этапе возведения и сдачи в эксплуатацию жилого дома.
