Достоинства и особенности приточной системы вентиляции
Приточный тип является самым простым. Его можно осуществлять естественным способом, используя для этого отдушины, вентиляционные каналы. Хороший приток свежего воздуха осуществляется через открытое окно или форточку. Однако этот способ мало приемлем в осенне-зимний период, когда вместе с вентилированием происходит утечка тепла из квартиры.

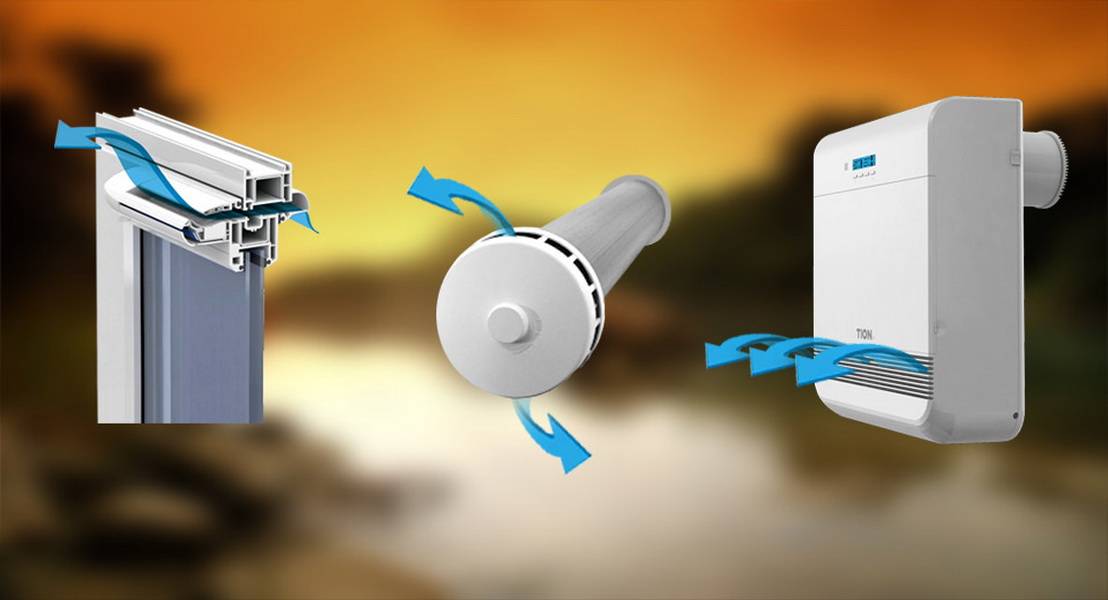

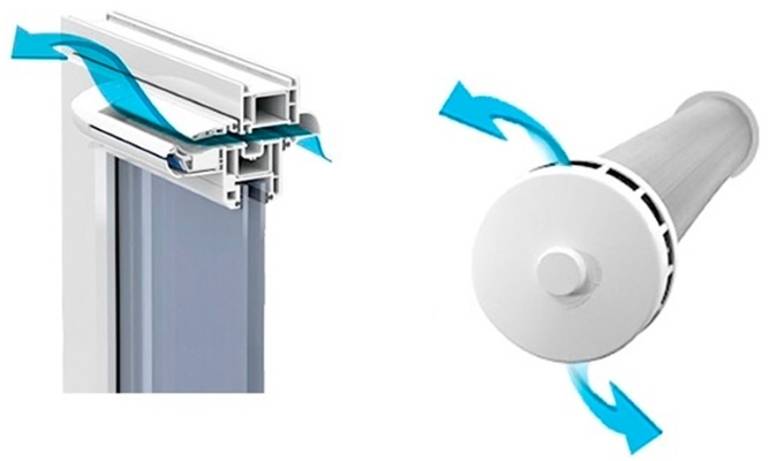

Поэтому для обеспечения воздухообмена вам поможет установка приточного клапана. Он устанавливается под окном над радиатором отопления, благодаря чему поступающий с улицы холодный поток нагревается от батареи.
Чтобы естественная вентиляция приточного типа была полноценной, нужно установить приточные клапаны в каждой комнате жилого помещения. Производительность одного приточного клапана – полная замена около 35 – 40 м3 воздуха за час работы. Для нормальной жизнедеятельности одного человека воздуха требуется 30 м3 /час.
Для механического обеспечения приточной вентиляции потребуется индивидуальная или канальная приточные установки.
Индивидуальную приточную систему можно установить за два-три часа своими руками. Для этого не требуется монтаж системы вентиляционных каналов. Однако она, при большом потреблении электроэнергии, способна полноценно обеспечить свежим воздухом лишь одно помещение. Поэтому такая вентиляция в доме или квартире применяется крайне редко.
Принудительная вентиляция с использованием воздушных каналов предусматривает большой объем работ с применением специального оборудования. Каналы монтируются над потолком, используя межпотолочное пространство для обеспечения поступления воздуха во все комнаты. Это требует больших вложений времени и материальных затрат. Моноблок, с помощью которого обеспечивается вытяжка использованного и нагнетание свежего воздуха для стандартной квартиры, должен иметь мощность около 300-500 м3/час.
Негативные последствия от установки пластиковых окон
Использование пластиковых окон обеспечивает герметичность и сохранение тепла, но приводит к тому, что в помещении начинает накапливаться влажность, приводя к формированию сырости и плесени.
Проблемы, которые возникают после установки окон ПВХ
Отсутствие вентиляции пластиковых окон способствует:
- повышению влажности в конструкции;
- формированию духоты и застоя воздуха;
- появлению ощущения недостатка кислорода в помещении;
- запотеванию окон.
Все это ведет к ухудшению самочувствия, снижению работоспособности и нарушению сна у обитателей.
Отсутствие притока воздушных масс в помещение приводит к противоположному результату. Зачастую возникает эффект обратного потока воздуха, когда в квартиру поступает воздушная масса из других соседних квартир.
Принудительная вентиляция в квартире с пластиковыми окнами способна устранить имеющиеся недостатки.
Монтаж клапана без применения фрезеровки
Создавая оконные клапаны приточной вентиляции, нужно приготовить такие инструменты:
- нож;
- заглушки, нужные для того, чтобы зафиксировать клапан;
- несколько кусков уплотнителя;
- шуруповёрт или отвёртка;
- саморезы.
В этом случае будет использоваться щель, которая образуется на месте вырезанного куска уплотнителя. Для выполнения работы по установке вентиляции на пластиковые окна потребуются такие действия:
- Нужно отметить участок уплотнителя, который необходимо будет вырезать.
- Ножом делают надрезы и вынимают ненужный участок.
- Чтобы зафиксировать положение вентиляционного клапана на пластиковое окно, нужно завинтить два самореза по краям и один в центре. Это делают на той грани створки, где раньше был уплотнитель.
- На том месте, где он был удалён, устанавливают узкую полоску из этого материала.
- После завершения установки необходимо отрегулировать рычажок клапана таким образом, чтобы обеспечить нужную интенсивность притока воздуха.

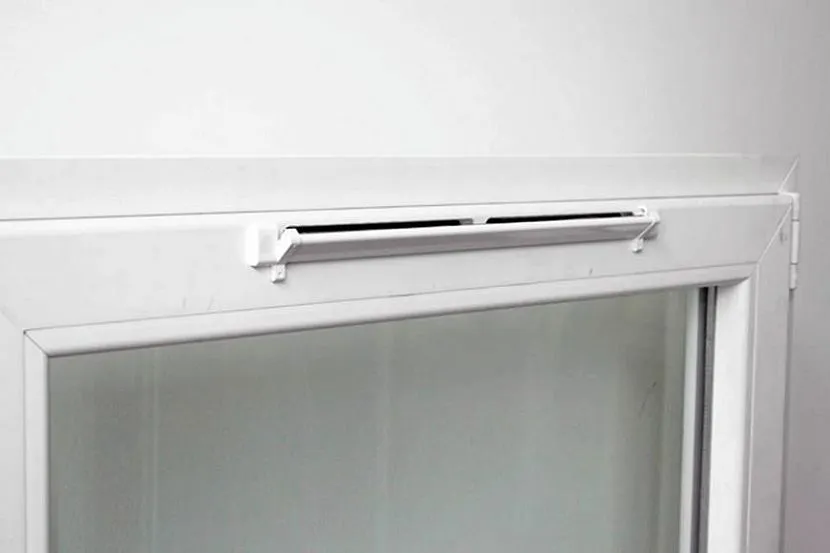

После завершения монтажа вентиляционный клапан будет готов к работе.
Ток воздуха через клапанИсточник oknavik.dp.ua
Порядок работы вентиляции на примере типового проекта
Самый распространенный панельный проект — это девятиэтажный дом. Принцип функционирования вытяжки у них одинаковый. Воздух с улицы, через окна и щели, попадает в квартиру. Вытяжка происходит через вентканалы-спутники на кухне или ванной комнате. К основной трубе подводят один, реже несколько каналов от вытяжки. Эти каналы подсоединяются к основной шахте через два этажа. Эти шахты достаточно громоздки и занимают много пространства. Такой системой, скорее всего, будет оборудован крупнопанельный дом.
Такая схема у дома из 9 этажей предполагает присутствие теплого чердака. Отвод с 8 и 9 этажей выходит прямо в атмосферу, минуя общий канал. Схема для 9 этажного дома проектировалась из расчета полного отсутствия ветра и наружной температуре воздуха +5.
Несмотря на то, что естественная вентиляция в таких домах является не слишком эффективной, обслуживания она почти не требует, засоры возникают редко. Были случаи, когда вентиляционные каналы засорялись строительными материалами во время возведения дома. Такой сюрприз сказывался в последствии на качестве вытяжки. Чаще всего чистка шахты требуется один раз в 5-6 лет.
Во время ремонта многие люди перекрывают путь потоку воздуха в каком-либо месте. Они по незнанию думают, что на вытяжку это не повлияет, но процесс воздухообновления в квартире затрудняется или прекращается полностью.
Наиболее распространенные действия, приводящие к помехам и сбоям в работе естественной вентиляции:
- установка герметичных пластиковых окон;
- межкомнатные двери с уплотнителем;
- монтаж различных вентиляторов в вытяжке.
Чтобы не нарушить работу тяги естественной вентиляции, запрещено устраивать затруднения притоку и оттоку воздуха. Для пластиковых окон необходимо вмонтировать приточные отверстия или устроить внешний приток отдельно. Двери между помещениями оборудуются внизу решетками. Сечение канала вытяжки не должно перекрываться вентиляторами.
Способы вентиляции пластиковых окон
Металлопластиковые окна наиболее востребованы на данный момент, и с проблемой контролируемого проветривания сталкивались многие их владельцы. Рассмотрим распространенные варианты вентиляции помещений, остекленных ПВХ конструкциями.
Микропроветривание
Другое название этого способа вентиляции – щелевое проветривание. По сути, это открытие окна таким образом, что между уплотнительными элементами створки и рамы образуется зазор в несколько миллиметров. Внешне как с наружи помещения, так и с внутренней его стороны окно выглядит полностью закрытым, что минимизирует попытки несанкционированного проникновения через него.
Поворачиваем ручку под углом 45 градусов и тянем на себя
Функция микропроветривания будет работать только в блоках, оборудованных соответствующей фурнитурой. Ее принцип действия достаточно прост: чтобы открыть створку в этом режиме, необходимо поставить рукоятку под углом 45˚ между откидным и поворотным положением.
Фурнитура Roto для микропроветривания
Такой способ проветривания более востребован в холодное время года, когда использование обычных вариантов приведет к чрезмерному охлаждению помещения. Это особенно актуально в детских комнатах и помещениях с высокой вероятностью возникновения сквозняков.
Ступенчатое открывание
В отличие от предыдущего способа, варианты регулировки в котором ограничены одним положением, ступенчатое проветривание предоставляет более широкие возможности вентиляции помещений. Зазор проветривания настраивается в соответствии с внешними и внутренними климатическими условиями в несколько позиций (от 3-х до 5-и).
Как и в случае с микропроветриванием, ступенчатый режим доступен при наличии в блоке специальной фурнитуры.
Существует два ее варианта:
- Более эстетичный, когда ступенчатый механизм расположен с внутренней стороны створки (под фальцем) и внешне не заметен окружающим. Регулировка зазора в таких случаях выполняется при помощи ручки открывания и будет соответствовать степени ее наклона (3-5 позиций между откидным и поворотным положением);
- Менее привлекательный внешне, но гораздо более доступный в плане монтажа и стоимости – гребенка.
Состоит из двух элементов – планки со специальными выемками (крепится на раму) и ответного выступа на створке, который входит в зацепление с выемками планки.
Все, выше описанные способы требуют непосредственного участия находящихся в помещении людей, что не всегда удобно. Частично автоматизировать процесс проветривания можно с помощью специальных оконных модулей и встраиваемых устройств.
Установка фурнитуры трехступенчатого микропроветривания на пластиковое окно:
Пластиковые окна
Данные модели вообще не требуют утепления, поскольку при правильном монтаже они полностью исключают наличие каких-либо щелей или не плотностей. Практически во всех современных типах окон вместо форточки есть специальные щели, размер которых можно регулировать. Они позволяют внести в квартиру необходимый объем свежего воздуха.
Система вентиляции квартир
За их счет и обеспечивается вентиляция в квартире в мороз. Данная щель для притока устраивается так, что поступающий с улицы холодный воздух направляется вниз и, перемешиваясь с теплым воздухом от радиатора отопления, распределяется равномерно.
Естественная и механическая вентиляция
Вентиляция может быть, согласно СНиП 31-01-2003:
- естественная – с естественным притоком и удалением воздуха;
- механическая – с механическим побуждением притока и удаления воздуха;
- комбинированная – с естественным притоком и удалением воздуха при частичном использовании механического побуждения.
Оптимальным сочетанием в комплексе с установленными пластиковыми окнами является, по мнению техников Оконной Компании Бизнес-М, система принудительной вентиляции и рекуперация воздуха.
Однако дороговизна индивидуальных устройств рекуперации, делает сегмент этих продуктов малодоступным для большого числа частных заказчиков, а в многоквартирном жилом секторе наличием таких устройств могут похвастать лишь некоторые многоэтажные здания бизнес класса.
Очевидно, что перед покупателем пластиковых окон стоит серьезная дилемма: какое устройство вентиляции выбрать по доступной цене для обеспечения нормальной вентиляции? Или проветривать помещение “по-старинке” проще и практичнее?
Самостоятельная установка вентиляционного клапана с проведением фрезеровки
Перед тем, как установить клапан на пластиковое окно, нужно подготовить всё необходимое. Для проведения монтажа потребуется следующее:
- электродрель и свёрла;
- напильник с мелкозернистой поверхностью;
- электролобзик;
- шаблон, с помощью которого можно будет проводить разметку отверстий;
- силиконовый герметик.
Оконный вентиляционный клапан предпочтительнее ставить в верхней части окна. Поскольку потребуется выполнять фрезеровку окна, надо, чтобы у владельца имелись навыки работы с использованием электроинструмента.
Осуществление монтажа клапана для окна удобнее выполнять на снятой створке. При этом её фиксируют в вертикальном или наклонном положении. Желательно выбрать для проведения работ тёплое время года. Выполнение установки можно разделить на следующие этапы:
- Проводится разметка отверстия. Для этого работник отмечает на раме точное расположение будущей щели для установки клапана.
- Чтобы правильно установить клапан для пластиковых окон, надо сделать отверстие нужных размеров и формы, сначала просверливают створку в нескольких местах. Затем электролобзиком пропиливают края. После этого с помощью напильника их выравнивают.
- Производится установка монтажной планки клапана для пластиковых окон. Её тыльную сторону смазывают герметиком, затем деталь прикрепляют в створке при помощи саморезов. Далее выполняют монтаж узла.
- На внешнюю часть рамы прикрепляют защитный козырёк клапана вентиляции для окон ПВХ. Это делают при помощи шурупов. Стык также необходимо будет обработать герметиком.
- На завершающем этапе створку надо поставить на прежнее место.
После завершения процедуры монтажа клапан будет готов к работе.
Использование вентиляционного клапана позволяет обеспечить качественную вентиляциюИсточник oknavik.dp.ua
Что такое микропроветривание окон, и зачем оно необходимо?
Микропроветривание – приток воздуха с улицы через окно при полностью или почти полностью закрытой створке. То есть пластиковое окно закрыто, но воздух может слабо поступать.
Задача такой вентиляции:
- Обеспечить приток свежего воздуха для дыхания человека. Даже через небольшую щель может проходить около 10-40 м³/ч (для справки: по санитарным нормам на 1 взрослого человека нужно обеспечить приток 30 м³/ч для дыхания).
- Не допускать повышения влажности.
Влажность в комнате при закрытых окнах будет повышаться из-за дыхания человека, из-за сушащихся постиранных вещей, из-за готовящейся на кухне еды. Понять, что такая проблема есть – можно по потеющим окнам.
Свежий уличный воздух позволит уменьшить уровень влажности. Благодаря этому можно предотвратить появление плесени.
Обязательно ли нужно микропроветривание?
Для ПВХ окон микровентиляция необходима, если при закрытом окне вы замечаете такие проблемы:
- в комнате тяжелее дышать: воздух становится спертым;
- в комнате появляется плесень, и вывести ее до конца – не получается;
- потеют окна: в холодную погоду влага скапливается на стеклах, раме, створке, откосах, подоконнике;
- одежда и постельное белье в квартире без причины влажные;
- вещи после стирки (если сушатся в квартире) долго сохнут.

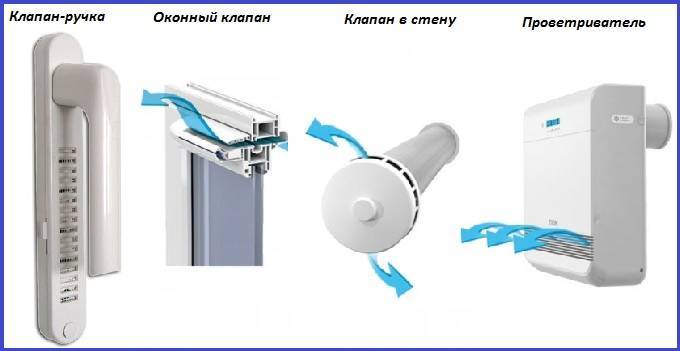

Вместо оконного микропроветривания можно поставить:
Чем полезно микропроветривание: о преимуществах
М
икрощелевое проветривание полезно и зимой, и в теплую погоду.
Зимой (или осенью-весной) проветривать комнату, просто открыв окно или форточку – вряд ли захочется: на улице холодно. Так можно делать, но лишь изредка, и не на долгое время (к примеру во время уборки).
В любое время года микровентиляция хороша, потому что окна не нужно открывать. Благодаря этому:
- меньше слышен уличный шум;
- не проникает тополиный пух, насекомые;
- не попадают осадки.
Почему вентиляция в квартире работает в обратную сторону
- Герметичность помещения. Нормальная циркуляция воздуха может нарушаться из-за невозможности попадания воздуха в
квартиру из других источников. Причиной этому являются современные пластиковые окна, которые, в отличие от деревянных вариантов, не пропускают потоки воздуха.
Горячий воздух поднимается по трубе, а холодный занимает освободившееся место. В герметичном помещении может создаваться пониженное давление, из-за чего возникает эффект обратной тяги. Хорошая тяга в трубе будет только причиной для отсрочки эффекта. Для исправления ситуации потребуется устанавливать дополнительную вентиляцию и приточные клапаны.
- Расчеты поперечного сечения канала проведены некорректно. Вентиляционная система функционирует в более интенсивном режиме при сравнении с дымоходом. Стремительный нагрев влечет за собой более быстрое передвижение воздуха по трубе.
- Дымоход расположен в «ветровой тени». Эффект обратной тяги появляется при расположении трубы в месте, где передвижение воздуха преграждается конструкцией здания.
- Лестница спроектирована с ошибками. Лестница по своей сути представляет собой большую трубу, которая может быть причиной некорректного направления воздуха. Винтовая и изогнутая типы лестниц позволяют уменьшить воздействие на работу вентиляции.
Засорение каналов — одна из причин неправильной работы вентиляции
Способы проверки
Неприятные запахи, сквозняки, плесень и грибок появляются при наличии проблем с работой вентиляции. Для того, чтобы удостовериться в причине возникновения проблем, необходимо знать, как проверить систему. Для этого открывается форточка в любой комнате, после чего к каждой вентиляционной решетке необходимо приложить лист бумаги.
Вентиляция работает исправно, если бумага притягивается к решетке. Если листок не двигается, то система не функционирует. Работа вентиляции нарушена, если бумага отлетает от решетки, что связано с обратной тягой. В этой случае вся грязь и запахи не выходят из квартиры, а попадают в нее из отверстия.
Способы устранения проблемы
Что делать для устранения обратной тяги:
- Чистка прохода. Для этого потребуется внять вентиляционную решетку и убрать скопившийся мусор при помощи веника или пылесоса. Если в шахту попал строительный мусор, то процедура уборки может быть проведена только специалистами.
- Установить пластиковые окна с клапанами или установить их дополнительно.
- Туалет и ванную комнату можно оборудовать специальными вентиляторами или дефлекторами, устанавливаемыми на
Вентилятор вытяжки в туалете
отверстие для вытяжки. При этом необходимо внимательно подходить к процессу выбора подходящей модели, на что будет влиять тип системы.
- Если потоки воздуха попадают в помещение только при сильных порывах ветра, то необходимо установить защиту или обратные лепестковые клапаны в устье шахты.
- Прочистка вентиляционного канала ото льда и снега.
- Если вентиляционная система установлена неправильно, то для исправления недочетов потребуется проводить процесс демонтажа.
- Если квартира оснащена холодными трубами или получаемого отопления недостаточно для обогрева помещения, то проблему нужно устранить. В отопительный сезон температура не должна опускаться ниже 18 градусов по Цельсию.
Применение любого из способов для устранения проблемы потребует консультации со специалистом. Самые крупные работы необходимо проводить, если причиной, по которой система не работает, является ошибка в планировке или строительстве системы.
Как установить своими руками?
Как уже упоминалось, обеспечить хорошую вентиляцию в окнах ПВХ помогут приточные клапаны (диффузоры), которые можно установить своими руками. Они монтируются на раму и створку окна и никак не влияют на привлекательность окна и интерьера в целом.
Установить диффузоры можно самому, не привлекая мастеров со стороны. При этом не нужно обладать особенными навыками. Следуя нижеприведенным советам, весь процесс можно завершить за 50-60 минут.
Для установки вентиляционного клапана понадобятся:
- сам клапан (длиной 35 см);
- канцелярский нож;
- отвертка или шуруповерт;
- линейка либо шаблон.
Все требуемые детали для установки диффузора должны идти в наборе с ним:
- кусок уплотнителя длиной 35 см;
- 2 уплотнителя по 16 см каждый;
- три заглушки для крепления клапана;
- саморезы.
Определяем место установки клапана
Диффузор помещают сверху оконной рамы Приблизительно по центру рамы отмечаем с помощью линейки или заранее заготовленного шаблона место, где будет установлен клапан.ВажноЕсли створка узкая, возможно, придется сместиться в сторону, чтобы не попасть на фурнитуру окна
Между сделанными метками удаляем типовой уплотнитель
При помощи ножа по бокам нужно осторожно сделать надрезы, после чего резиновое изделие без лишних трудностей извлекается из пазов. Установка дюбелей для крепежа В отверстия, откуда вы вытащили старый уплотнитель, вставляем 3 крепежных дюбеля (2 по бокам, 1 по центру). Они позволят закрепить клапан на раме
Они позволят закрепить клапан на раме
Установка дюбелей для крепежа В отверстия, откуда вы вытащили старый уплотнитель, вставляем 3 крепежных дюбеля (2 по бокам, 1 по центру). Они позволят закрепить клапан на раме.
На этой стадии фиксируем сам клапан
Для удобства на изделие заренее рекомендуется нанести двухсторонний скотч (без защитной пленки).
Крепим клапан к раме при помощи саморезов. Их следует вкручивать в установленные ранее дюбели. После этого клапан будет считаться надежно зафиксированным.
Ставим новый уплотнитель. Вместо предыдущего варианта размещаем между креплениями клапана два уплотнителя по 16 см (продаются в комплекте с устройством).
Меняем типовой уплотнитель на раме. Это нужно, чтобы воздухообмен в вашем жилище никогда не прекращался. Отмечаем отрезок в 35 см на раме прямо напротив только что прикрепленного клапана. Удаляем уплотнитель, который там есть, а на его место вставляем заменитель из набора.
Нормы воздухообмена
По поводу соотношения чистоты внешнего и внутреннего воздуха в литературе встречается информации довольно много, но вывод общий: внутри всегда хуже, чем снаружи. Действительно, внутренний воздух появляется в квартире не из баллонов, как питьевая вода, а с улицы и в дополнение к имеющейся пыли и газовым примесям получает пыль и примеси, сгенерированные уже внутри самими жильцами. Современный городской житель 90% времени проводит в помещении. По оценкам экологов, воздух в доме в 4-6 раз грязнее и в 8-10 раз токсичнее уличного. Около 10% инфекционных и простудных заболеваний приобретаются вне стен, а 90% – внутри помещений .
Если не устраивать из квартиры аналог подводной лодки с генераторами кислорода, поглотителями углекислого газа, если в массовом жилом домостроении по разным причинам невозможно использовать на притоке фильтры тонкой очистки воздуха и угольные фильтры, придется признать, что единственным реальным способом сделать внутренний воздух пригодным к употреблению является обеспечение необходимого воздухообмена с окружающей средой.

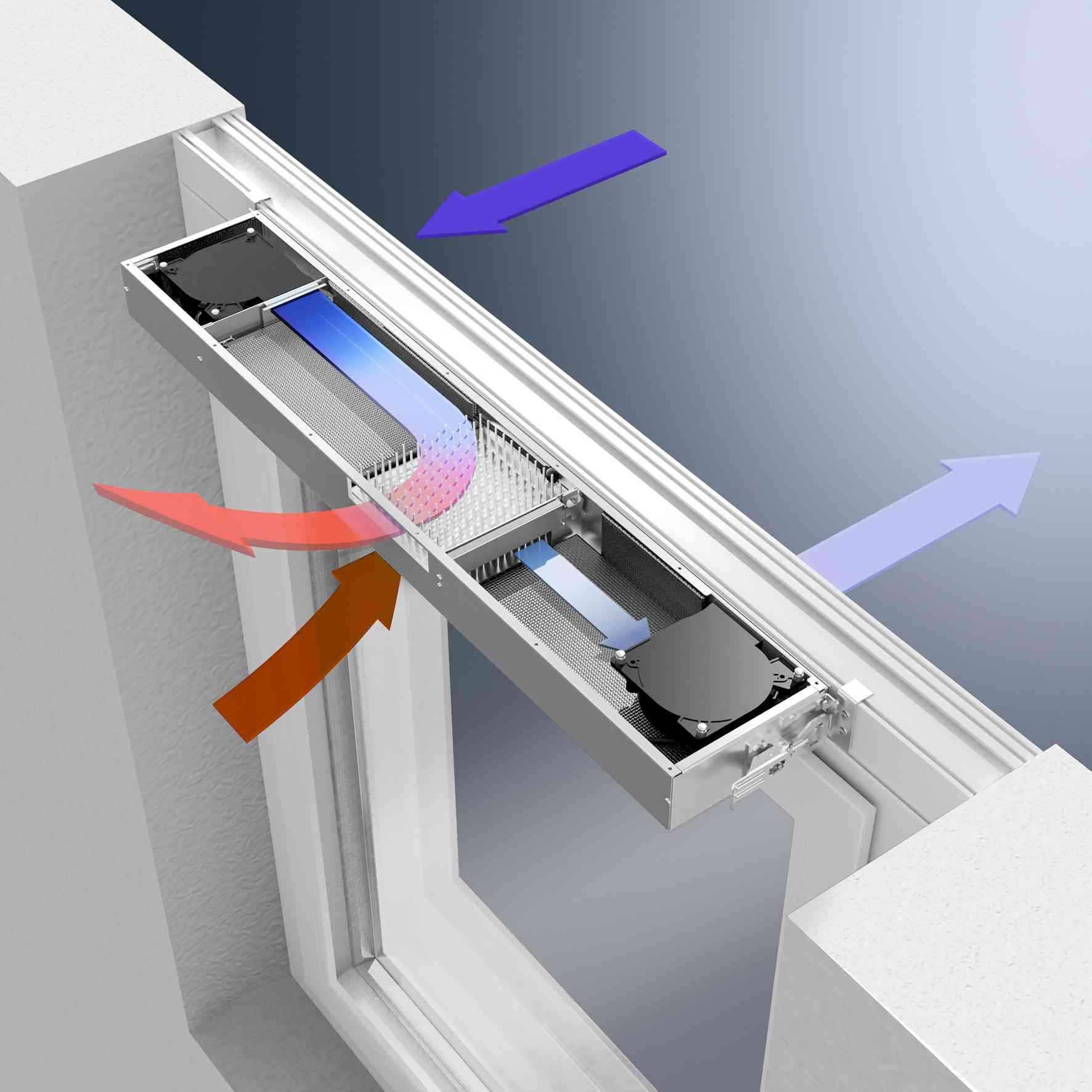

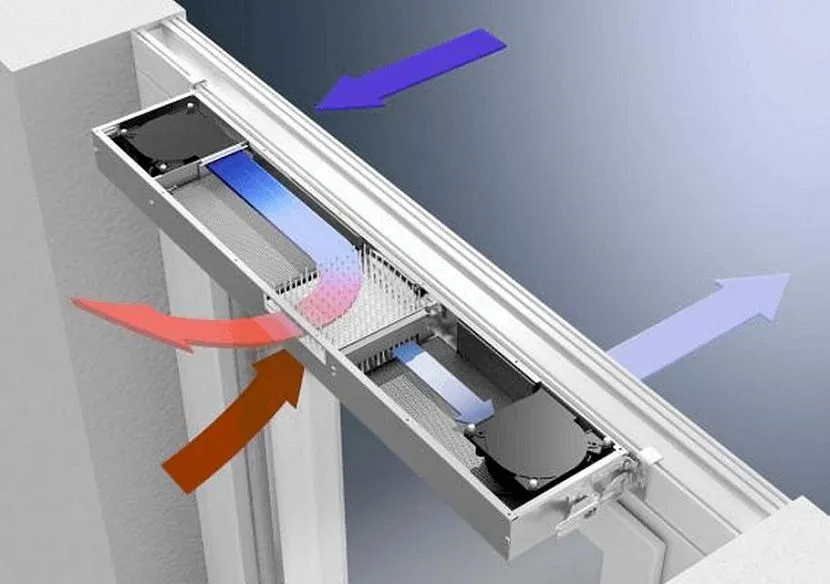

Приточно-вытяжная вентиляция в комнате с пластиковыми окнами
Комплекс приточно-вытяжной для квартиры с пластиковыми окнами
Стандартная система вытяжки в комнате, где установлены пластиковые окна, должна содержать:
- вытяжной вентилятор с каналом отвода отработанного воздуха;
- обратный клапан для предотвращения попадания холодного воздуха через вентиляционное отверстие в период выключенного двигателя;
- приточные механизмы, позволяющие проводить полноценный воздухообмен между внешней и внутренней средой.
Для каждого конкретного помещения необходимо проводить расчет производительности электрического и механического оборудования. При неправильном выборе технической базы материальные вложения в систему могут быть неоправданны. Это в первую очередь касается работы вентиляции в зимний период.
Вентиляция в квартире с пластиковыми окнами и натяжными потолками. Окна+
Если эффективность вентиляции в квартире до установки герметичных пластиковых окон со стеклопакетами вас вполне устраивала, а после их монтажа вы почувствовали нехватку свежего воздуха, решение проблемы воздухоснабжения жилища может оказаться неожиданно простым. Поставьте шпингалеты окон в режим зимнего проветривания (ручка шпингалета вверх и немного вправо) или летнего проветривания (ручка вверх). Через образующиеся при этом в притворах окон щели в комнаты будет просачиваться необходимый для дыхания свежий воздух. Никаких дополнительных приборов и устройств вам не понадобится.
Совместимость вентиляции и пластиковых окон
Процесс монтажа стеклопакета предусматривает обеспечение полной герметичности. Отсутствие щелей и зазоров препятствует естественному проветриванию, повышая влажность в помещении.
В жилище образуется духота и сырость, вызывая ощущение дискомфорта у обитателей.
Поэтому при замене деревянных рам на современные стеклопакеты многих потребителей беспокоит вопрос, как максимально улучшить вентиляцию в квартире с пластиковыми окнами.
Возможность комбинации систем проветривания с ограждающими конструкциями из ПВХ является первоочередной задачей специалистов по монтажу.
Существует несколько способов совмещения пластиковых окон с вентиляцией. Успешно практикуются следующие варианты:
- для проветривания используется форточка;
- устанавливаются стеклопакеты с режимом самовентиляции;
- воздухообмен осуществляется за счет гребенки;
- проветриванию способствует вентиляционный клапан.
Каждый способ имеет характерные особенности. Для выбора оптимального варианта необходимо обстоятельно изучить отдельные виды.
Заключение
Если в вашем доме или квартире окно на проветривание не открывается никогда – не стоит удивляться плохому самочувствию. Для обеспечения доступа свежего воздуха вентиляция нужна обязательно.
Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора – добавьте комментарий или скажите спасибо!
Популярность пластиковых окон, их повсеместное использование вполне обоснованы, поскольку они обладают рядом положительных характеристик, одной из главных среди которых является герметичность. В свою очередь это приводит к тому, что воздухообмен в помещении нарушается.
Правильная циркуляция воздуха, разумеется, очень важна в нормальной жизнедеятельности человека. Поэтому производители пластиковых окон решают эту проблему довольно просто при помощи функции микропроветривания.
