Простой способ организации приточно-вытяжной вентиляция
Цены на вентиляционные установки
Вентиляционные установки
Эта система подойдет для домиков птицы, площадь которых не превышает 9 квадратных метров. Для ее строительства понадобятся два отрезка металлической или пластиковой трубы диаметром не более 100 мм (необходимую длину следует рассчитать самостоятельно с учетом высоты кровли).
Первую трубу (вытяжную) располагают над насестом, вровень с потолком или опускают на 10-15 см ниже его уровня. В перекрытии прорезают отверстие нужного размера. Образовавшиеся лишние пространства герметизируют при помощи подручных средств — например, монтажной пены. Отрезок трубы выводят на кровлю, над которой она должна возвышаться на один метр.
Простой в исполнении приточно-вытяжной вариант вентиляции
В противоположной стороне помещения врезают второй отрезок трубы (приточной). Его устанавливают подальше от насеста. Это поможет избежать образования сквозняков. Входное отверстие второй трубы размещают минимум на полметра ниже, чем первой. При этом необходимо соблюсти расстояние до полового покрытия — 25 см. Эту трубу тоже выводят на крышу, оставляя снаружи около 30 см.
Сверху на трубы устанавливают заслонки (клапаны). Элемент необходим, чтобы перекрывать трубы в сильные морозы, летом же их полностью открывают. В отсутствие заслонок при очень низких температурах трубы закрывают ветошью. В продаже представлены готовые клапаны. Но их выпускают для труб диаметром более 25 см. Регулировка может осуществляться вручную, при помощи электрического или пневматического привода. Клапаны бывают круглого и квадратного сечения.
Готовая магазинная заслонка
Когда нет денег, чтобы приобрести готовый клапан, его вырезают самостоятельно из фанерного листа или картона, ориентируясь на диаметр трубы.
Наружные концы обоих отрезков оформляют при помощи колена в форме буквы Г или защищают их зонтиками, чтобы снег, дождь и пыль не попадали внутрь помещения.
Диаметр и форма труб
При монтаже вентиляционной системы важно правильно рассчитать диаметр труб. Слишком широкие воздуховоды провоцируют появление сквозняков
При недостаточном диаметре труб вентиляция не будет справляться со своими функциями в полном объеме, что скажется на состоянии птичьего стада
При недостаточном диаметре труб вентиляция не будет справляться со своими функциями в полном объеме, что скажется на состоянии птичьего стада.
Для небольшого курятника (площадью менее 12 м²) оптимальной считается труба диаметром 100 мм. Для больших помещений заказывают или разрабатывают самостоятельно специальный проект. Считается, что предпочтение следует отдавать воздуховодам из труб круглого сечения, поскольку в них воздушные массы циркулируют наиболее эффективно.
Круглые трубы считаются наиболее эффективными
Цены на дефлекторы
Дефлектор
Сверху на трубы вместо зонтиков нередко устанавливают дефлекторы. Это устройство, которое ускоряет воздушные потоки и усиливает тягу. Сделать этот элемент можно самостоятельно. Для курятника рекомендуют использовать модель Вольперта — Григоровича.
Пошаговая инструкция по изготовлению дефлектора:
Шаг 1. Производят расчеты для выкройки деталей. Все формулы привязаны к величине диаметра трубы вентиляции, и указаны на рисунке
Шаг 2. Выкраивают детали, оставляя припуски на крепления по 10 мм
Шаг 3. Придают деталям необходимую форму, скрепляют по швам
Шаг 4. Собирают устройство, выкраивают и крепят ножки
Шаг 5. Устанавливают устройство на трубу
Детали необходимо соединять надежными креплениями, особенно в местности с сильными ветрами.
Особенности и схема вентиляции в курятнике зимой

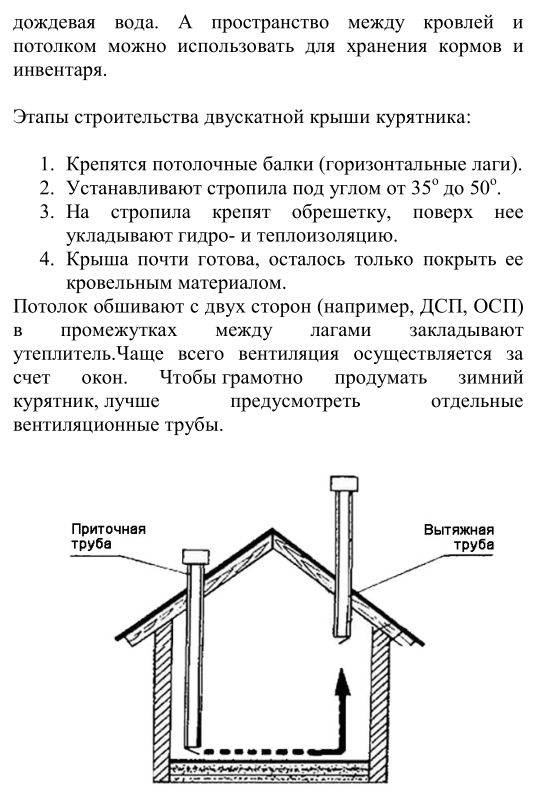

Система естественной вентиляции в курятнике Постоянный воздухообмен в герметичном помещении с птицей, особенно в зимний период, жизненно необходим для животных домашнего подворья.
В процессе дыхания процент кислорода в воздухе внутри курятника снижается и заменяется углекислым газом.
Поэтому требуется искусственный сквозняк, иначе атмосфера в замкнутом помещении станет удушливой, сырой и тяжелой для проживания пернатых питомцев.
Без вентиляции воздуха птица будет больной и даже может гибнуть. Такие условия подходят только для развития вредной опасной для животных микрофлоры в виде грибка, плесени и прочей гадости.
Главные особенности установки вентиляционных труб:
- Притяжная труба для птичника, у которого двухскатная крыша, в верхней своей части не должна выходить за горизонт козырька крыши.
- Для курятника, имеющего плоскую крышу с наклоном, следует опустить притяжную трубу от крыши на расстояние 30–40 сантиметров.
- Расстояние притяжной трубы вентиляции от пола с учетом подстилки должно быть минимум 25-35 сантиметров.
- Располагать приточную и вытяжную трубы следует в противоположных сторонах подсобного помещения.
- Со стороны улицы в колене вытяжной трубы снизу нужно просверлить маленькое сквозное отверстие диаметром 5 мм для вывода наружу скапливающегося конденсата.
- Периодически 2 раза в год весной и осенью необходимо разбирать вытяжную конструкцию из труб и хорошо прочищать от скопившейся грязи, паутины, пыли, сухих листьев и прочего мусора.
Распространенные ошибки и рекомендации
Любой неопытный мастер может допускать частые ошибки при установке вентиляции. Если конструкция работает таким образом, что использованный воздух не может быть удален или помещение быстро остывает, значит оно было плохо спроектировано. При проектировании и последующей установке системы необходимо правильно распределить воздушные массы и рассчитать устойчивость собранной конструкции.
Для снижения энергетических затрат птичник оснащен датчиками, которые автоматически контролируют температуру и влажность воздуха. В этом случае система вентиляции активируется только при изменении климата в птичнике. Этот вариант также идеально подходит для птичников с ферментационной средой в качестве напольного покрытия, так как бактерии выделяют большое количество тепла при переработке навоза и пищевых отходов. Слишком высокая комнатная температура может негативно повлиять как на здоровье кур, так и на микроорганизмы, обитающие в субстрате.
Характерные ошибки в расчетах установки:
- Вентиляционные отверстия расположены на соседних стенах. В этом случае на стороне, противоположной стенам, будет стоять застойный воздух, так как он не может циркулировать под прямыми углами. Если птичник имеет форму прямоугольника, целесообразно разместить окна или проемы на более коротких стенах напротив друг друга.
- Сильный шум, когда вентиляторы работают. Перед установкой проверьте оборудование на наличие шумового излучения. Курицы очень чувствительны к громким шумам, и если их напугать, они могут снизить скорость укладки или вообще прекратить ее.
- Плохое строительство объекта. Очень часто нежные потолки в курятниках трескаются от веса тяжелых железных тросов. Это типично для зданий из дерева, которые на первый взгляд имеют прочный потолок, но через несколько лет могут гнить. Поэтому на стропильных балках рекомендуется крепить металлические воздуховоды.
- Металлические трубы в холодное время года должны быть изолированы минеральными изоляционными материалами. Благодаря отличной теплопроводности металл может в кратчайшие сроки превратить курятник в холодильник даже при закрытых клапанах. В то же время, постоянно образующийся конденсат может замерзнуть, блокируя подачу воздуха.
Для того, чтобы система вентиляции выполняла свою функцию надлежащим образом, т.е. подавала свежий воздух в птичник без образования сквозняков и застоя, необходимо выполнить следующие условия:
- Рекомендуется периодически очищать курятник от мусора, несъеденных остатков корма и грязной воды. Чистота в доме, где содержатся птицы, должна быть приоритетом.
- Требуются регулярные проверки на наличие мелких грызунов и их истребление. Наличие злоумышленников может привести к беспорядкам среди кур и ненужному загрязнению воздуха. В некоторых случаях речь может идти о распространении различных заболеваний.
Каждый владелец птичника самостоятельно принимает решение об установке систем вентиляции и кондиционирования. Многие люди даже не задумываются об установке вентиляции до тех пор, пока не столкнутся с частыми заболеваниями или массовой смертью. Только столкнувшись с неприятной ситуацией, люди начинают выбирать между естественной или принудительной вентиляцией, а затем строить ее без особых усилий.
Приточно-вытяжная вентиляция в курятнике своими руками
Для монтажа этого вида вентиляции в птичнике размером до 12 кв. м. необходимы две трубы диаметром 19 см и длиной 190 см.
Порядок установки приточно-вытяжной вентиляции следующий:
- В крыше курятника проделать два отверстия для установки труб. Над насестами монтируют вытяжную трубу, а трубу для поступления свежего воздуха монтируют как можно дальше от птиц.
- Трубу для вытяжки установить над птичником (она будет выступать примерно на один метр), а длина участка трубы, остающейся внутри помещения, должна быть не более 30 см.
- Приточную трубу устанавливают так, чтобы отступ ее от пола был не менее 30 см.
- Обязательно необходимо поставить дымоход в форме буквы Г для защиты от дождя и влаги или установить защиту на выходящем конце.
Такой вариант вентиляции подойдет как для частных подворий, так и для крупных хозяйств с большим поголовьем.
Конструкция получается достаточно дорогостоящей, поэтому использовать ее рационально в том случае, если в группе более полсотни куриц.
ВИДЕО ПО ТЕМЕ
Как сделать вариант механической вентиляции в птичнике
Механическую вентиляцию обычно устанавливают в крупных подворьях, больших фермах. Для установки необходим вентилятор. Для большей эффективности его устанавливают в форточку. Для включения вентиляторов устанавливают датчики, они будут отслеживать уровень влажности.
Для установки необходимы следующие материалы и инструменты:
- кабель,
- изолента,
- фанера,
- вентилятор,
- выключатель.
Порядок работы:
- Выбрать место для установки механической вентиляции – в окне, стене, потолке или дверях. Самый простой вариант – монтаж на окне. Необходимо вынуть из рамы стекло и проверить, подойдет ли вентилятор для проема.
- Вырезать из фанеры кусок по размеру стекла. Проделать отверстие под вентилятор и установить в проем. Закрепить саморезами.
- Установить в отверстие вентилятор и закрепить его.
- Подключить к сети с помощью кабеля.
- Вывести выключатель.
- Изолировать места зажимов провода с помощью изоленты.
Естественная вентиляция – правила
Естественная вентиляция не требует установки дополнительного оборудования, ею часто ограничиваются владельцы небольших частных хозяйств.
Никаких расходов на покупку материалов и установку не требуется. Главное, что необходимо делать, — это проветривать курятник естественным путем с помощью двери и окна.
Для этого еще на этапе строительства курятника необходимо предусмотреть окошко. Разместить окно лучше в потолке или над входной дверью в птичник, чтобы исключить сквозняки.
Использование одновременно двери и окошка позволит хорошо проветрить помещение – чистый воздух будет проникать через дверь, а отработанный выветрится через окно.
Для удобства контроля поступающего воздуха рекомендуется поставить на форточку затвор.
Назвать выгодной такую систему сложно, так как существенно вырастут расходы на обогрев курятника. Открытие дверей зимой приведет к тому, что будет «отапливаться» и улица.
В связи с этим естественная вентиляция подойдет для использования начинающими фермерами на первых порах, а если вы будете расширять хозяйство и увеличивать поголовье, придется позаботиться о монтаже механической системы.
Разновидности вентиляционных систем
Существует несколько способов организации воздухообмена в птичнике.
Естественная
Сквозное проветривание в курятнике
Самый простой и недорогой вариант организации вентиляции в курятнике – сквозное проветривание. Для этого в стенах монтируют сквозные отверстия, днем дополнительно открываются окна и двери.
При таком типе проветривания необходимо избегать сквозняков. Для этого нужно делать небольшие отверстия над дверью. Они будут разрезать поток воздуха, не давая ему усиливаться. Чтобы сделать проветривание безопасным, нужно размещать форточки на разных уровнях.
Сквозное проветривание опасно в зимнее время. Куры тяжело переносят холод и сквозняки. У петухов могут отмерзнуть гребешки, у кур снижается яйценоскость. Чтобы обеспечить птицам нормальные условия, нужно организовать дополнительный подогрев зимой, если вентиляция будет происходить естественным путем.
Механическая
Вентилятор для принудительной вытяжки воздуха
В больших помещениях, где содержится птица, рекомендуется использование механического варианта вентиляции. Лучше всего это делать при поголовье более 50 кур. Такой способ обеспечит оптимальный режим воздухообмена при любой погоде. В хозяйствах, где содержится мало птиц, затраты на электроэнергию при установке вытяжки не оправдают себя.
Механический способ заключается в установке вентиляторов. Они могут быть в комплекте с пультом управления, могут регулироваться вручную.
Освещение в курятнике
Естественное и искусственное освещение птичника играет важную роль в сохранении яйценоскости птиц. Это условие особенно актуально зимой, когда птицам не хватает солнечного света для нормальной продуктивности (рисунок 5).
Чтобы сохранить яйценоскость домашней птицы, рекомендуют устанавливать обычные лампы накаливания и включать их в темное время суток. Однако на ночь свет все же выключают, снижая ее интенсивность постепенно. Зимой продолжительность светового дня для нормальной яичной продуктивности должна составлять не менее 14 часов.
Определить правильность освещения можно по поведению птиц. Если они вялые, плохо несутся и мало едят, есть смысл сделать свет более интенсивным. И наоборот, при проявлениях агрессии или расклеве необходимо уменьшить освещение, чтобы птицы вели себя спокойнее.
Автоматическое освещение птичников
Для освещения можно выбирать любые лампы: накаливания, дневного света или люминесцентные. В небольших птичниках свет можно включать вручную, но для больших хозяйств есть смысл обустроить автоматическую систему.

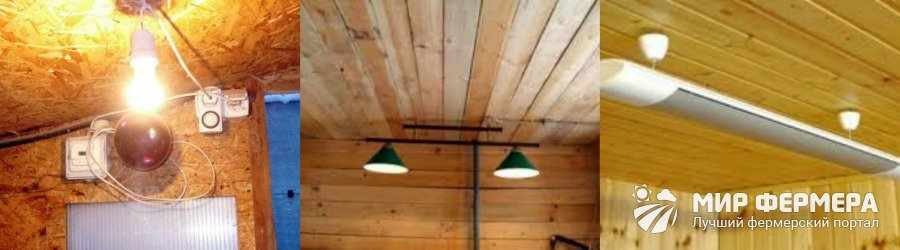

Рисунок 6. Способы освещения птичника зимой
Ее суть в том, что свет автоматически включается и выключается в заданное время без вмешательства человека. Для этого систему подключают к таймеру, который программируют на включение и отключение через определенные временные промежутки.
Освещения в курятнике зимой: видео
Больше информации о способах освещения курятника зимой, особенностях монтажа системы своими руками и преимуществах искусственного освещения птичника зимой вы узнаете из видео.
Механическая вентиляция своими руками
Вентиляция большого курятника производится по аналогичной схеме построения проточно-вытяжной системы. Но выбор данного варианта будет целесообразным только на больших фермах, где затраты на электричество полностью окупаются.

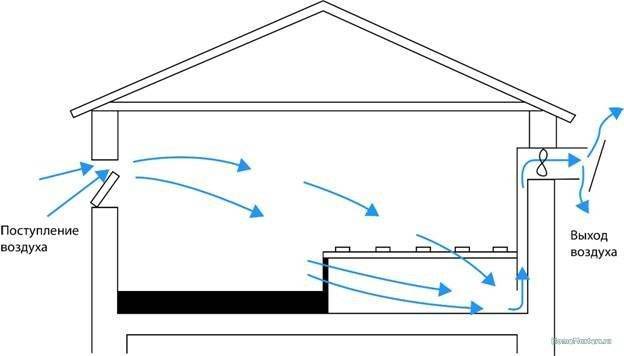

Схема устройства механической системы
Усовершенствованная технология предполагает использование вентиляторов, которые могут настраиваться ручным методом или дистанционным с использованием пульта управления.
Расположение вентиляционного прибора полностью зависит от рода циркуляции кислорода. Чтобы создать приточный поток, элемент монтируют во внутреннюю часть патрубка, но, если в результате должна получиться вытяжка, деталь нужно установить в вытяжной трубе.
Этапы работы:
- фиксируются два патрубка с нужным размером и диаметром в 20 см;
- высверливаются отверстия на одном конце трубы для устранения скопившегося конденсата;
- укладываются электрические провода к области расположения вентилятора;
- устанавливается рубильник или двухклавишный выключатель для управления осветительной и вентиляционной системой в отдельности;
- монтируется вентилятор и подключается к электропроводке.
Простой вариант размещения вентилятора предполагает его установку в оконной форточке. Деталь фиксируют в предварительно подготовленной раме из фанеры и подключают к электросети.
Прокладывайте провода за пределами птичника, поскольку для данных составляющих в курятнике имеются не самые подходящие условия
Также уделите внимание изоляции проводов. Любопытная птица вряд ли обойдет стороной такой «лакомый» предмет. Работающую систему не рекомендуется оставлять на длительное время
Максимальный временной промежуток функционирования не превышает трех часов в день
Работающую систему не рекомендуется оставлять на длительное время. Максимальный временной промежуток функционирования не превышает трех часов в день.
Виды систем вентиляции курятника и их монтаж
Существует несколько способов оснащения птичника вентиляцией:
- Естественная. Такая конструкция работает за счет движения воздуха из-за разности температур внутри и снаружи помещения.
- Принудительная. В этом случае система функционирует за счет работы вентиляторов.
Рассмотрим подробнее схемы, принцип устройства и монтажа вентиляции своими руками в курятнике зимой.
Естественная
Этот вариант вентиляции будет удобным для курятников с небольшим количеством кур в силу простоты установки. Для сооружения системы не требуются какие-либо финансовые затраты и дополнительные приспособления, например, вентилятор, фильтр и т.п. Для изготовления системы в стене нужно предусмотреть небольшое вентиляционное окошко. Лучше всего располагать его над насестами. Таким образом, при открытой двери воздух будет выходить в окно.
Чтобы была возможность регулировать воздушный поток, окошко для вентиляции делают в виде форточки.
Однако у этого способа есть существенный недостаток: в зимнее время в курятник придется ставить обогреватель, а летом как таковой вентиляции не будет из-за отсутствия разности температур на улице и в птичнике.
Приточно-вытяжная
Если прислушиваться к мнению опытных птицеводов, вентиляция приточно-вытяжного типа является наиболее эффективной в эксплуатации. Такую систему можно использовать в зимнее время. Чтобы такая схема проветривания работала без электричества и сквозняков, рекомендуется посмотреть видео по этой теме.
В отличие от рассмотренного выше варианта, у приточно-вытяжной вентиляции конструктивно предусматривается две трубы: на приток и отвод воздуха.
У такого способа есть несколько существенных преимуществ:
- работа не требует участия человека;
- нет затрат на электроэнергию;
- система функционирует бесшумно и отлично справляется со своей задачей.
Для изготовления такого варианта вытяжки понадобятся:
- пластиковые трубы диаметром 150 мм и длиной минимум 2 м;
- электролобзик;
- заглушки для труб;
- 2 проходных узла;
- колпаки на трубы.
Чтобы установить вентиляцию, измеряют высоту птичника. Затем в потолке делают 2 отверстия по диаметру воздуховодов. Трубу на вытяжку монтируют вблизи насестов для лучшего отвода паров аммиака. Установку производят под потолком и выводят на улицу таким образом, чтобы труба выступала на 1,5 м в высоту.
Трубу на приток воздуха устанавливают на высоте в 40 см над крышей и опускают почти до пола. Между полом и трубой расстояние должно составлять около 40 см.
Чтобы конструкция была герметичной, задействуют проходные узлы, а сами трубы закрепляют к кровле растяжками. Воздуховоды защищают от осадков, а заглушки приспосабливают в качестве заслонок.
Механическая
В большинстве случаев такой системой оборудуют большие птичники, в которых приточно-вытяжная система будет попросту неэффективна. Работает вентиляция по аналогии с предыдущим вариантом с разницей лишь в том, что используются вентиляторы. Применение вентиляторов повлечет затраты на энергопотребление, что нужно учитывать заранее. Если же возникнет отключение электричества, вентиляция будет отсутствовать и возникнет застой воздуха.
Принцип работы механической вентиляции довольно прост и сводится к монтажу вентилятора в форточку, стены либо вытяжную трубу. У такого варианта воздухообмена есть следующие преимущества:
- курятник больших размеров удается обеспечить свежим воздухом;
- на функционирование системы не влияет погода;
- при установке климат-контроля, участие человека в работе системы не требуется.
Ручной вариант
Для монтажа используется вентилятор, который устанавливают в вытяжную трубу. Затем прокладывают электропроводку и закрепляют выключатель возле двери.
Проводка должна быть тщательно изолирована, поскольку влажность в птичнике всегда слегка завышена.
Особенность такого варианта вытяжки состоит в том, что ее работой управляет человек. В зависимости от микроклимата в помещении, устройство включают на 2-3 ч в день.
Автоматический
Такой вариант вентиляции не требует вмешательства человека. Несмотря на то, что система относится к механическому типу, ручной контроль полностью исключен.
Монтаж состоит из таких шагов:
- Приток и вытяжку воздуха выполняют из двух пластиковых труб с разным диаметром и длиной согласно площади птичника.
- Прокладывают проводку к вентилятору. Если монтируется приточное устройство, то вентилятор устанавливают в приточную трубу.
- К стене закрепляют выключатель.
- Для управления системой используют датчики. При достижении нужного значения влажности и температуры, срабатывает автоматика, и система отключается.
Виды вентиляционных систем и их устройство
Вентиляционные системы различаются между собой по способу взаимодействия с воздухом.
Что влияет на устройство системы
Естественная организация вентиляции учитывает природные (физические) свойства (например, теплый воздух поднимается наверх, поэтому отработанные воздушные массы чаще выходят через вентиляционные отверстия на крыше). Для принудительной важны общая площадь, общее фактическое и планируемое поголовье кур.
Основные параметры, которые влияют на обустройство вентиляционных схем в курятнике:
- размер помещения – не меньше квадратного метра на 5 особей, если содержание в клетках – то на 10;
- уровень самого курятника (возможность установки дополнительной системы при отсутствии сквозняков и «застойных» мест);
- регулярная чистка.
Важно учитывать материалы, из которых изготовлена система и трубы – пластиковые и металлические элементы необходимо утеплять. В противном случае система начнет отпотевать, будет скапливаться влага, «затухать», а в зимнее время – застывать, что влияет на проходимость труб (в некоторых случаях конденсированная влага перекрывает воздуховод полностью). Более того – утепление снижает уровень шума (от ветра, мусора)
Более того – утепление снижает уровень шума (от ветра, мусора).
Система с противоположно расположенными элементами
Избежать застоя воздуха в птичнике можно, используя оконный метод проветривания.
- На двух противоположных стенах напротив друг друга делают несколько прямоугольных проемов.
- Затягивают проемы сеткой.
- Собирают оконные рамы, размер которых на 1,5 – 2 см должен превышать отверстия в стенах.
- Закрывают рамы листами фанеры.
- С трех сторон (кроме нижней) проклеивают проемы уплотнителем.
- По нижней стороне проемов монтируют петли и вешают глухие рамы с таким расчетом, чтобы при закрытии рама плотно закрывала проем.
- Приделывают к каждой раме гребенку, чтобы с ее помощью регулировать ширину открытия окна.
Размер проемов 50 см по горизонтали и 20 см по вертикали. Количество проемов зависит от величины курятника.
Как сделать вентиляцию в курятнике своими руками?
Вентиляция в курятнике – один из самых важных аспектов, на которые обращают внимание заводчики со стажем. В хорошо вентилируемом помещении всегда будет свежо, сухо, а пернатые чувствуют себя комфортно. Тема вентиляции особо остро встает в осенне-зимний период, когда птица проводит в птичнике времени больше обычного
При некачественной вентиляции в птичнике скапливается большое количество болезнетворных бактерий и вирусов, могут покрыться плесенью стены, повыситься влажность воздуха, а куры начнут болеть
Тема вентиляции особо остро встает в осенне-зимний период, когда птица проводит в птичнике времени больше обычного. При некачественной вентиляции в птичнике скапливается большое количество болезнетворных бактерий и вирусов, могут покрыться плесенью стены, повыситься влажность воздуха, а куры начнут болеть.
Некоторые заводчики стремятся решить эту проблему путем регулярного проветривания. Для этого открывают двери или окно. Однако в зимний период это не благоразумное решение. При открытых дверях стены помещения и оборудование птичнике чрезмерно охлаждаются, затраты на обогрев курятника сразу ощутимо возрастают. Переохлаждение крайне негативно скажется на количестве снесенных яиц, что нежелательно для фермера.
Отличное решение – соорудить в птичнике вентиляцию своими руками. Системы вентиляции бывают разными, но в курятнике чаще всего устанавливают естественную или приточно-вытяжную систему. Многое зависит от количества кур в помещении. Чем их больше, тем эффективнее должна быть вентиляция
Для проверки качества работы вентиляции, стоит обратить внимание на следующие моменты:
- Наличие в помещении сквозняков. Если они есть, то вентиляция работает плохо, а куры будут болеть простудами. Скорость движения воздуха в помещении должна быть умеренной. Щели в стенах нужно законопатить, курятник подготовить к зиме.
- В помещении всегда должен быть свежий воздух. Помет кур, загрязненная подстилка постоянно излучают неприятный запах. Затхлый воздух, скопление паров аммиака неблагоприятно скажутся на здоровье пернатых.
- Сырость на стенах, стеклах окон, дверях – красноречивое доказательство того, что нужно как можно скорее исправить работу вентиляционной системы. Конденсат накапливается в результате неправильной работы вытяжек.
Четыре основных требования к вентиляции
Работать эффективно вентиляционная система курятника будет только в том случае, если соблюдены основные требования, предъявляемые к этому помещению:
Постоянное обеспечение птичника чистым воздухом. Отсутствие сквозняков, т.к. обитатели курятника очень к ним чувствительны. Регулярное удаление помета, испорченного корма и грязной воды. Периодическое уничтожение мелких грызунов. Кроме того, что их присутствие беспокоит птиц, они еще и служат источником дополнительного загрязнения воздуха.
Чтобы убедиться в том, что вентиляция выполнена и функционирует правильно, зайдите в курятник и останьтесь там на некоторое время. Если вы не ощутите нехватки воздуха и у вас не начнет болеть голова, то тест пройден. В противном случае придется что-то исправлять.
