Руководство по проектированию вентиляционной системы

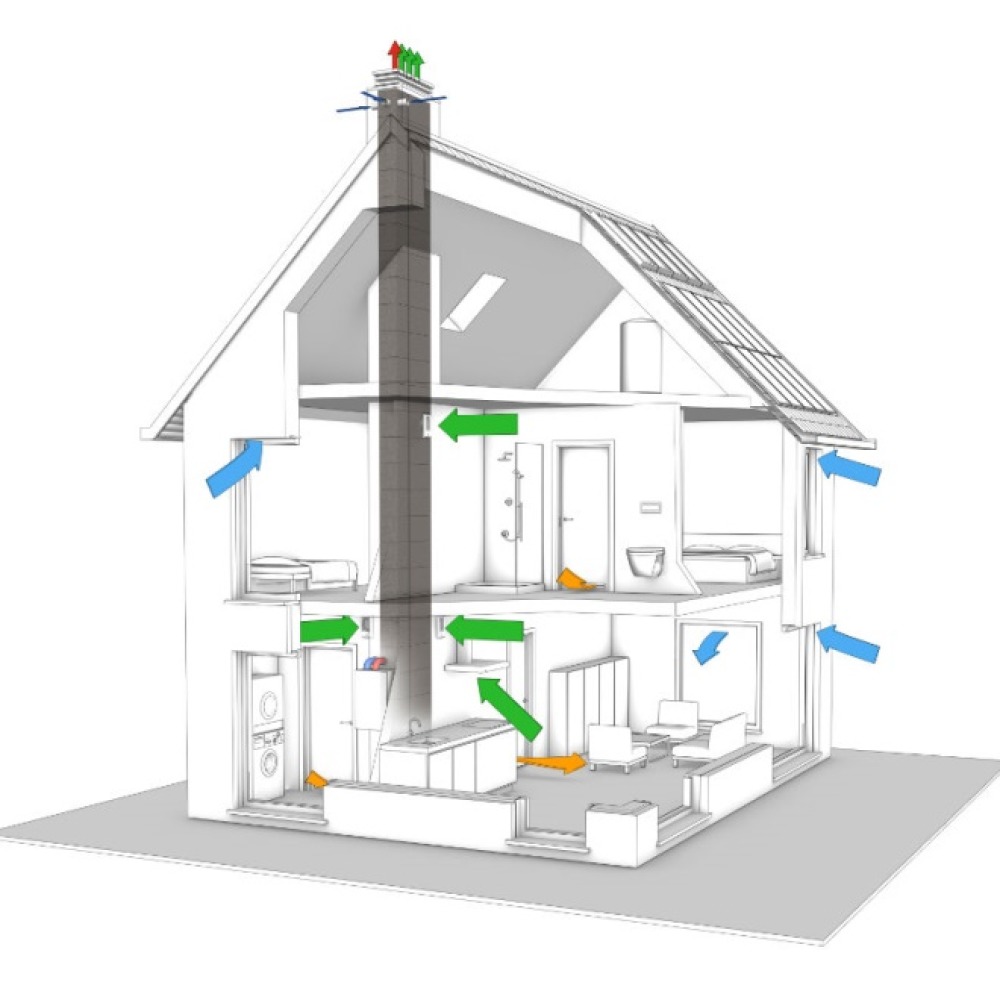

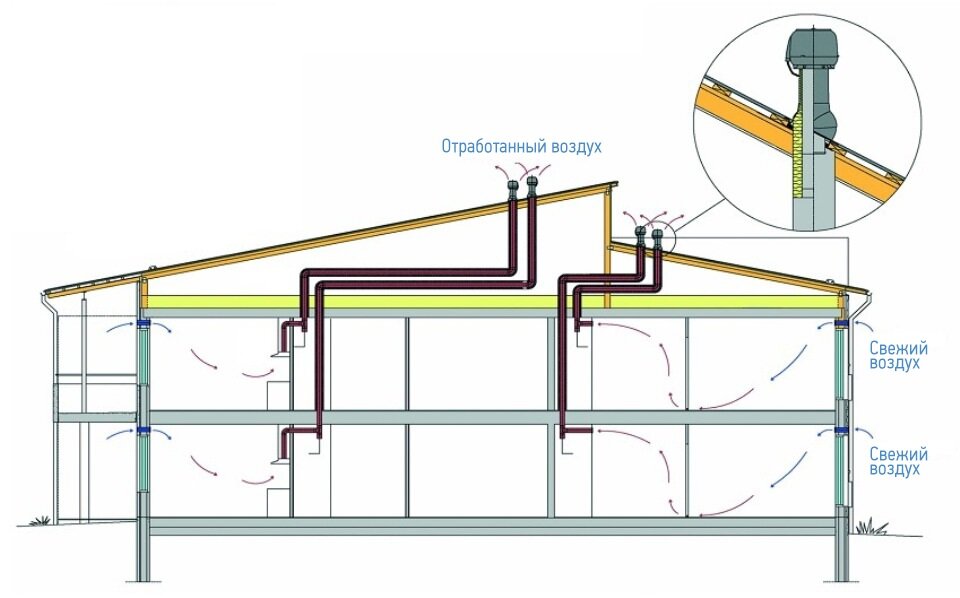

Схема движения воздуха.
Сначала вам нужно выбрать наиболее оптимальное место для установки вентиляционной системы. В настоящее время разработано множество разновидностей таких систем, при желании вы можете заказать или сделать самостоятельно любую из них. В зависимости от предназначения и выполняемой функции, они делятся на приточные и вытяжные. Приточная вентиляция отвечает за нагнетание воздуха в помещения, а вытяжная занимается его удалением.
Вентиляционные системы делятся на естественные и принудительные. Схема естественной вентиляции была показана ранее. Что касается принудительных систем, в их состав входят специальные устройства, отвечающие за воздухообмен. Со схемой принудительной вентиляции можно ознакомиться на рис. 2. Для большего удобства сохраните и используйте во время работы схему принудительной вентиляции и в таком виде.
В зависимости от зоны обслуживания, вентиляционные системы делят на местные либо общеобменные. Первый тип чаще всего используется в квартирах и частных домах, второй больше подходит для производственных комплексов зданий, но его можно рассмотреть в качестве варианта воздухообмена для частного дома, если он имеет сравнительно большую площадь и в нем проживает много людей.
Подберите место для установки системы. В большинстве случаев вентиляцию организуют таким образом, чтобы воздух отводился через крышу. Начертите план отведения воздуха из дома. Предварительно нужно определить пути вентиляции.

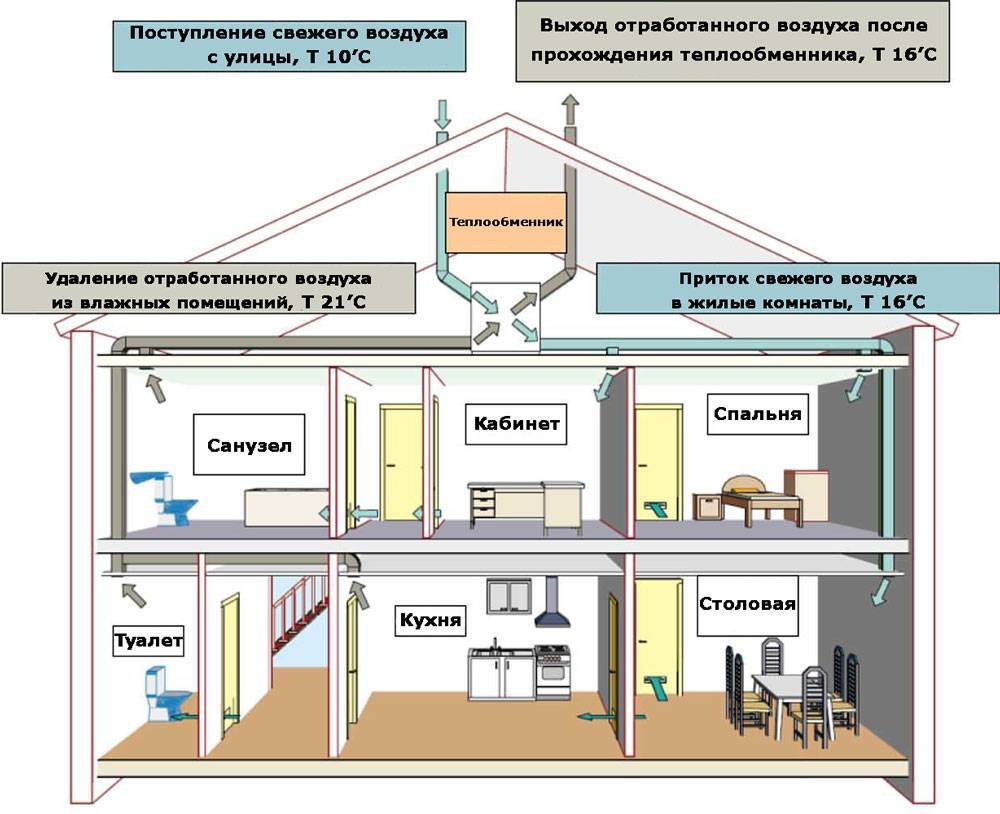

Схема рекулератора.
Выберите места для размещения отверстий и установки вытяжного вентилятора, если вы собираетесь его устанавливать
Важно, чтобы размеры отверстия и размеры вентилятора соответствовали друг другу. Заранее сделайте шаблон соответствующих размеров
Он позволит вам сэкономить время в дальнейшем
Он позволит вам сэкономить время в дальнейшем.
Уточните местонахождение проводки
Важно, чтобы она не мешала обустройству вентиляции. Уточните, сможете ли вы самостоятельно выключить подачу электроэнергии
В случае если система включает в себя вытяжной вентилятор, следите за тем, чтобы прикрытие для него имело размер, достаточный для соединения внутри всех проводов
В случае если система включает в себя вытяжной вентилятор, следите за тем, чтобы прикрытие для него имело размер, достаточный для соединения внутри всех проводов.
Проверьте качество изоляции всех систем. Любые моменты, кажущиеся вам незначительными, в действительности способны существенно снизить эффективность воздухообмена.
Вытяжная система
Эта разновидность оборудования также обычно используется в небольших домах или же в возведенных из «дышащего» материала, к примеру, того же бруса или бревна. Вытяжная вентиляция в коттедже может применяться как для циркуляции воздуха, так и для удаления различных запахов или влаги из помещений. Основным ее конструктивным элементом является установка, предназначенная для откачивания загрязненного воздуха из комнат на улицу. Чаще всего это обычный вентилятор. Разновидностей таких систем существует всего две:
- Местная
. Такая вентиляция используется в том случае, если источник загрязнения строго локализован. Основной задачей оборудования в данном случае является его удаление до того, как он распространится по помещениям. - Общеобменная
. Такая вентиляция коттеджа охватывает все пространство.
Расчеты и монтаж вентиляции
Прежде чем приступить непосредственно к монтажу системы, необходимо провести предварительные расчеты. Составленная своими руками схема вентиляции позволит понять основной принцип работы и еще на этапе планирования устранить возможные ошибки.
В первую очередь определите тип вентиляции, исходя из назначения и площади помещения.
Рассмотрим подробнее основные расчеты:
- Рассчитываем и отмечаем на схеме необходимое количество вентиляционных каналов в зависимости от мощности встраиваемого оборудования.
- Рассчитываем диаметр сечения вытяжной трубы из расчета 26 квадратных сантиметров диаметра трубы на один квадратный метр обслуживаемой площади по формуле √(26 × S) / 3,14) × 2, где S- обслуживаемая площадь цоколя. Для домов, расположенных в низине, расчетный размер увеличивают на 15-20 процентов.
- Для определения оптимальной длины вентиляционной трубы суммируют высоты дома от уровня земли, заглубленной части цокольного этажа и трубы системы отопления выше уровня крыши.

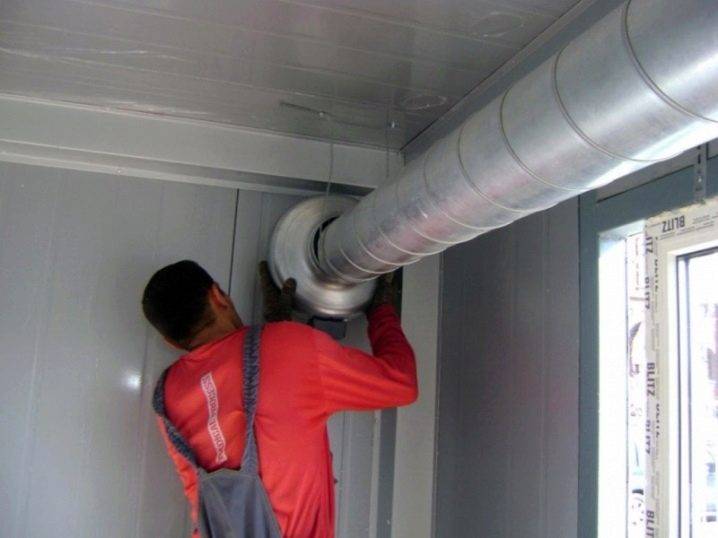

Монтаж системы принудительной вентиляции начинают с пробивки воздушной магистрали. Для монтажа приточной части высверливается канал в стене на уровне нижнего края окон.
В проем вставляется труба, закрытая со стороны улицы декоративной решеткой для защиты от осадков, насекомых, грызунов. Зазоры заполняются монтажной пеной.
Вентиляционные трубы устанавливаются под углом в 10-15 градусов наружу так, чтобы образовавшийся в холодный период конденсат тек на улицу, а не скапливался внутри. Со стороны помещений монтируют устройство принудительной вентиляции.
В основной блок такого устройства входят: вентилятор, фильтрационный комплекс, обратный клапан. Клапан или заглушка необходимы для предотвращения попадания холодного уличного воздуха внутрь, когда оборудование выключено.
Вытяжной канал устанавливается с противоположной стороны от приточного вентилятора, на уровне полутора метров от пола. Для возможности регулирования потоков воздуха систему вентиляции оснащают набором заслонок.
Обязательно утеплите вытяжную трубу. Утеплитель должен быть влагостойким, иметь слой гидроизоляции. На внешнем конце воздуховода закрепляют дефлектор.
Изготовленный из алюминия, пластика или керамики прибор усилит тягу, защитит вытяжку от попадания осадков, мусора, не позволит образоваться наледи в зимний период.

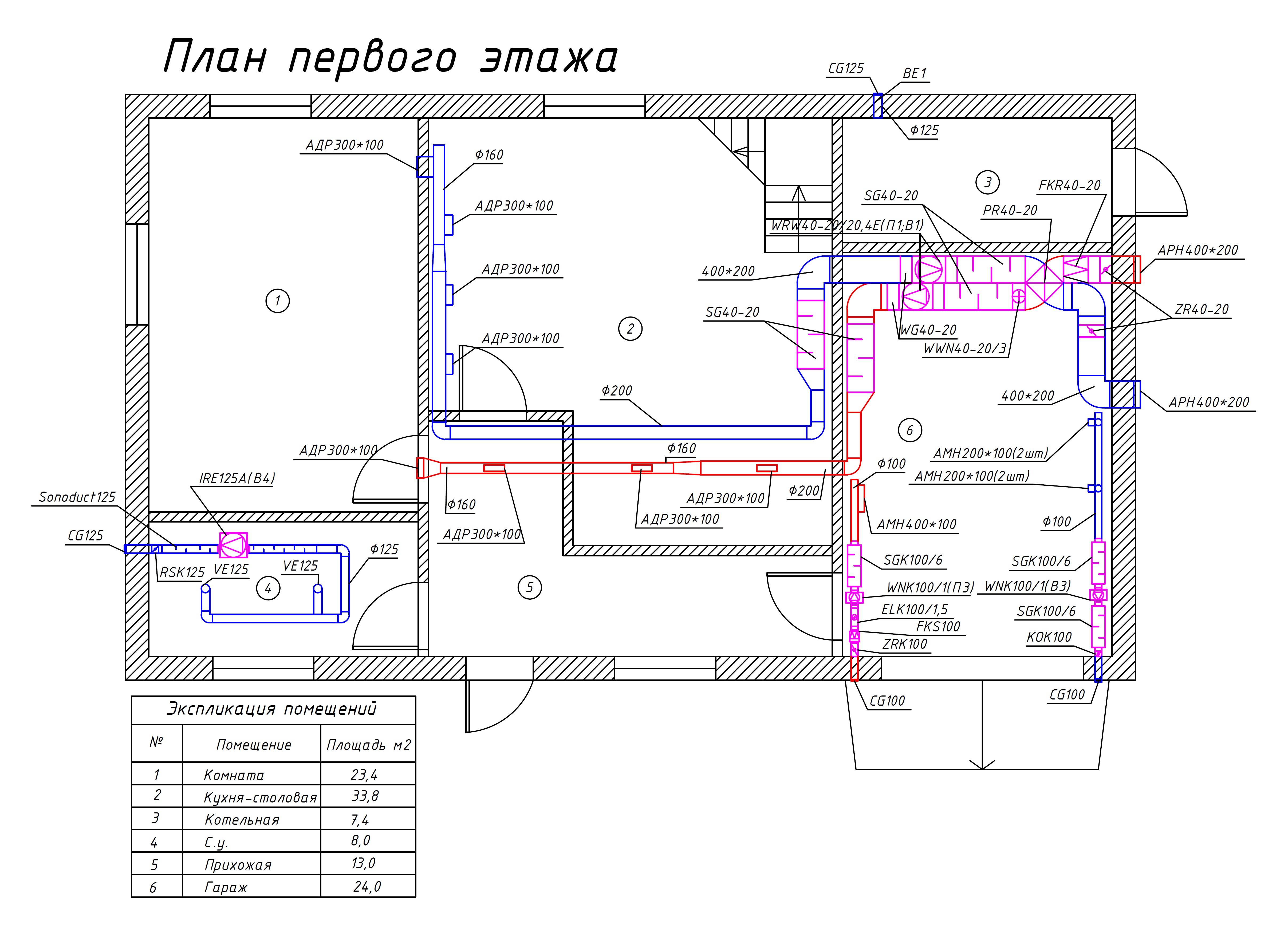

Проектирование и расчет
Проект вентиляции коттеджа составляется на основе точных расчетов воздухообмена в комнатах. Для многих помещений он является показателем стандартным, определенным санитарными нормативами. К примеру:
- на кухне воздухообмен должен составлять 60-70 м³/час;
- в санузле – 50;
- в жилых комнатах 20.
Конечно, все во многом зависит от размеров самих помещений. Поэтому для понимания того, сколько надо воздуха, чтобы поддерживать нормальные условия нахождения людей в комнатах, применяют разные расчеты. Самый простой – на основе площади. Для этого используется соотношение, что на 1 м² площади комнаты должно меняться воздуха 3 м³ в час. К примеру, если помещение имеет площадь 20 м², значит, за один час в нем должно поменяться 60 м³ воздуха.
Существуют и другие более сложные расчеты для проектирования вентиляции в коттедже, такие как по кратности воздухообмена, по санитарным нормам. Но этот самый простой, и достаточно точный.
Монтаж
В зависимости от того, как именно приточная установка, отличающаяся небольшими габаритами, будет монтироваться, процесс монтажа можно существенно отличаться. Так, если применять обыкновенное вентиляционное оборудование, которое включает в себя воздухозаборную решетку, клапан и несколько фильтров, то процесс будет достаточно простым и понятным.

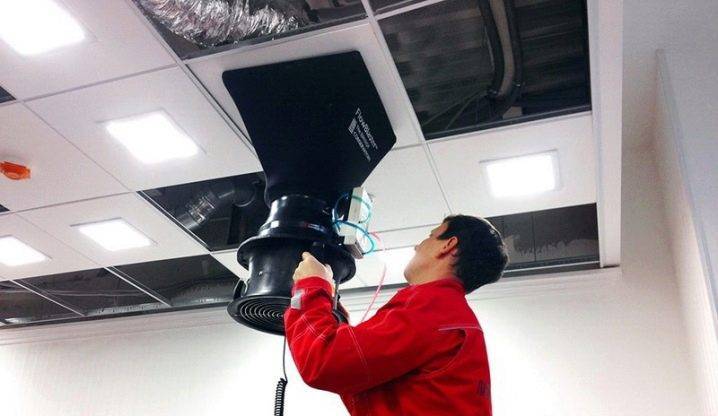

Для того чтобы система в будущем была исправной и могла в полной степени выполнять возложенные на нее обязательства, следует пристальное внимание уделить подготовительным работам. В первую очередь, необходимо убедиться в том, что общая вентиляционная система здания находится в рабочем состоянии. Профилактика и своевременная очистка вентиляции в многоквартирном доме – работа управляющей компании или владельца дома
Профилактика и своевременная очистка вентиляции в многоквартирном доме – работа управляющей компании или владельца дома
Профилактика и своевременная очистка вентиляции в многоквартирном доме – работа управляющей компании или владельца дома.
После проведения подготовительных работ и подбора наиболее подходящего оборудования можно приступать к монтажу, который включает в себя следующие этапы.
- Определить место для установки оборудования. Очень важный и ответственный этап, так как именно от него зависит производительность и эффективность всей системы. Специалисты советуют подбирать место возле окон.
- Определить место, в котором будет осуществляться бурение отверстий.
- Бурение отверстия канального типа, диаметр которого должен быть не более 125 мм. Мастера советуют делать подобные отверстия с маленьким уклоном, чтобы не допустить попадания влаги.
- Изготовление и установка воздухоотводов. Клапан при этом должен обязательно быть снаружи и располагаться вертикально.
- Монтаж корпуса данной вентиляционной системы к стене при помощи заранее сделанных отверстий и набора для крепежа.
- Установка нагревательного элемента и фильтров для принудительной очистки воздуха.
- Монтаж решетки, которая будет обеспечивать защиту системы на внешней стене.
- Подключение оборудование к электрической сети.
Следует отметить, что монтаж приточной вентиляционной системы в квартире или загородном доме своими руками может производиться с применением обыкновенного приточного клапана, который включает в себя решетку и пластиковый воздуховод. Кроме того, при необходимости можно использовать теплошумоизолирующий элемент и фильтры. В данном случае также следует провести подготовительные работы, чтобы убедиться в том, что вентиляция будет присоединяться к общей системе дома. Можно также сделать пульт управления, который, судя по отзывам, в значительной степени упрощает процесс контроля.
Отдельного внимания заслуживает система приточной вентиляции с рекуператором. Если до недавнего времени механическая система в квартирах или домах не пользовалась популярностью, то с развитием передовых технологий на рынке подобная система стала крайне востребованной. Принцип ее действия основан на том, чтобы проводить рекуперацию тепла. Благодаря данному теплообменнику использованный в помещении воздух возвращает определенную часть тепла приточному.
Монтажу нужно уделить пристальное внимание, так как правильное и грамотное выполнение всех работ по установке дает возможность гарантировать обеспечение чистого воздуха с улицы и нагреть его до оптимальной температуры. Подобная система будет не только удобной в управлении, но и сможет прослужить длительное время, качественно выполняя свою работу. Лучше всего использовать качественные блоки, которые не нуждаются в ремонте или обслуживании даже спустя годы работы
Лучше всего использовать качественные блоки, которые не нуждаются в ремонте или обслуживании даже спустя годы работы
Лучше всего использовать качественные блоки, которые не нуждаются в ремонте или обслуживании даже спустя годы работы.
Таким образом, приточная вентиляция представляет собой высококачественную систему, которая не только обеспечивает приток свежего воздуха в помещение, но и выполняет целый ряд других функций, среди которых подогрев воздуха и его очистка от вредных веществ. Самое главное при этом – правильно произвести расчеты и установку элементов системы, так как это оказывает прямое воздействие на ее эффективность и производительность. Автоматизация такой системы позволяет не переживать за ее работу и обслуживание.
О том, как монтировать приточную вентиляцию для квартиры своими руками, смотрите в следующем видео.
Естественная вентиляция – принципы устройства и работы
При закладке проветривания этого типа на уровне проектирования и фундамента в нем предусматривают отверстия, создающие естественный обмен воздуха в проектируемом помещении. Такие отверстия называют отдушинами или каналами воздухообмена. При проектировании вентиляции цокольного этажа своими руками на этапе формирования фундамента необходимо учесть следующие факторы:
- тип почв под строящимся объектом – разные типы почв по-разному пропускают воздух;
глубину заливки фундамента;
- глубину цокольного этажа относительно поверхности;
- рельеф – при расположении объекта гораздо ниже всех близлежащих поверхностей (в естественной низине) количество воздуховодов должно быть увеличено;
- силу и направление ветра в разное время года – при «попадании» большого количества воздуховодов в зону сильных естественных ветров в помещении может образовываться сквозняк.
Нормой для жилищного строительства считается одна отдушина на 2-3метра стены.
Преимуществами такой вентиляции являются:
- дешевизна и доступность;
- отсутствие механического оборудования;
- отсутствие запитанности от электросети;
- простота обслуживания.
К недостаткам можно отнести:
- практически полная бесполезность летом;
- обмерзание выходов зимой при резких температурных перепадах;
- невозможность регулирования объема удаляемого воздуха.
Система вентиляции
Особенности вентиляции цокольного этажа
Варианты вентиляции цокольного этажа
При организации вентиляции в цоколе частного дома нужно учитывать:
- Тип фундамента (ленточный монолитный или сборный, столбчатый, свайный).
- Особенности почвы.
- Общую площадь цокольного этажа.
- Суточные и годовые колебания температур.
- Преобладающее направление ветров.
- Возможность скопления грунтовых газов, например, радона.
- Необходимость разделения с надземными помещениями дома из-за разницы температурно-влажностных режимов.
- Расстояние до забора и других построек, создающих препятствие для свободного движения воздуха.
Естественной вентиляции может быть недостаточно для того, чтобы микроклимат помещений соответствовал гигиеническим нормам. Так как окна и поддувы находятся на одном уровне, не создается достаточного аэродинамического побуждения.
Лучше использовать комбинированный вариант с принудительной подачей воздушных масс.
Если строительство запланировано в низине, устанавливают двойные вентиляционные решетки. Для создания полноценного воздухообмена в цокольном этаже дома расположите по одному воздухопроводу через каждые два-три метра по периметру наружной стены.
Вентиляция отдельных помещений и элементов бревенчатого дома
В идеале каждая комната должна хорошо и регулярно проветриваться. Однако в первую очередь сделать вентиляцию в деревянном доме нужно усиленно подверженных действию сырости зонах. Рассмотрим особенности обустройства каждой области отдельно.

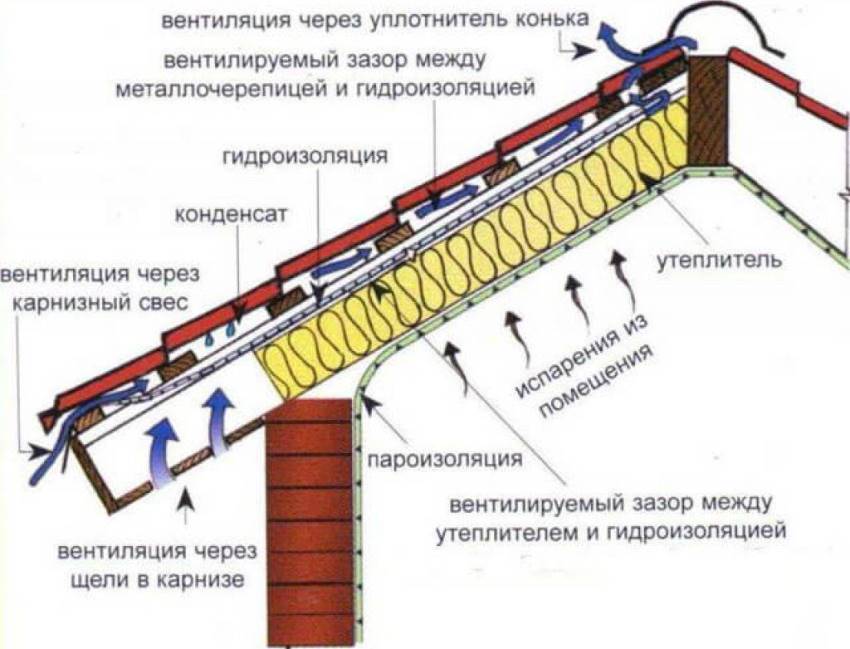

Крыша деревянного дома
Действию сырости в кровельном пироге подвергаются деревянные стропила и обрешетка. Поэтому для проветривания в ходе монтажа оставляется специальный вентзазор. Он образует единое пространство.
Для создания тяги создаются отверстия в свесах внизу и под коньком вверху. Из-за разницы высот и уровня нагрева создается естественная тяга. Воздушный поток устремляется вверх, обеспечивая эффективное проветривание.
Правильно собранный «пирог» крыши не нуждается в оборудовании дополнительной вентиляции
Подпол
Пространство между полом и грунтом – постоянный источник сырости. Так как улица всегда охлаждает, а дом нагревает. В результате образуется конденсат, который благоприятствует росту домового грибка.
Единственный способ защитить дом от разрушения – создание продухов на уровне основания и правильное утепление пола, которое не будет мешать циркуляции воздуха. Естественная тяга обеспечит интенсивное проветривание. Чтобы исключить промерзание пола, на зиму они могут затыкаться.
Санузел
Душ, ванная, умывальник и другие сантехнические приборы – источники повышенной атмосферной влажности и образования конденсата. Поэтому в санузле должна устанавливаться принудительная вентиляция.
При этом лучше сделать отделенную от общедомовой системы ветку. Так как воздуховоды выводят не только атмосферу из помещения, но и соединяются со стояком для удаления запахов из канализации.

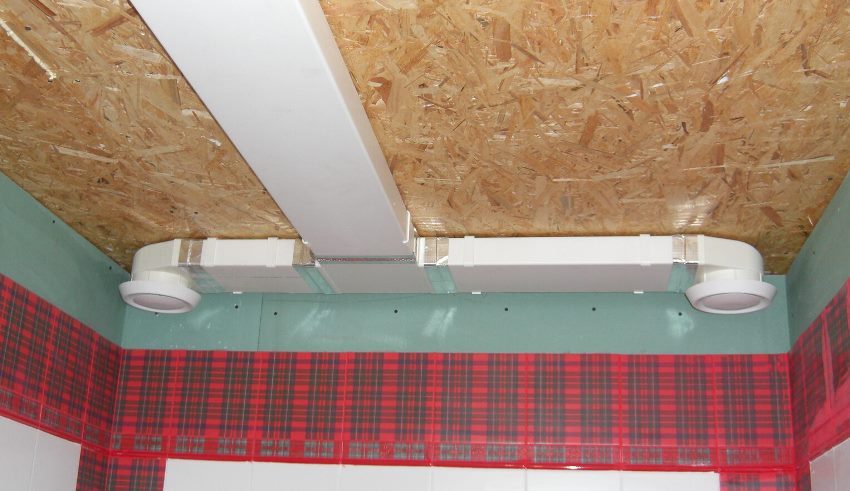

Обустройство вентиляции в санузле
Кухня
Если и устанавливать принудительную вытяжку в деревянном доме, то кухня – самое подходящее для нее место. Заборный патрубок должен располагаться над плитой – на высоте 0,7-0,9 метров, выступая за края по ее периметру не менее чем на 10-15 см.
При этом лучшее место для вывода вытяжного воздуховода – ближайшая стена дома. Так как безопаснее большой объем влажного воздуха не вести через все сооружение, а выбрасывать его сразу – недалеко от места образования.
Простой способ установки принудительной вытяжки показан в видео:

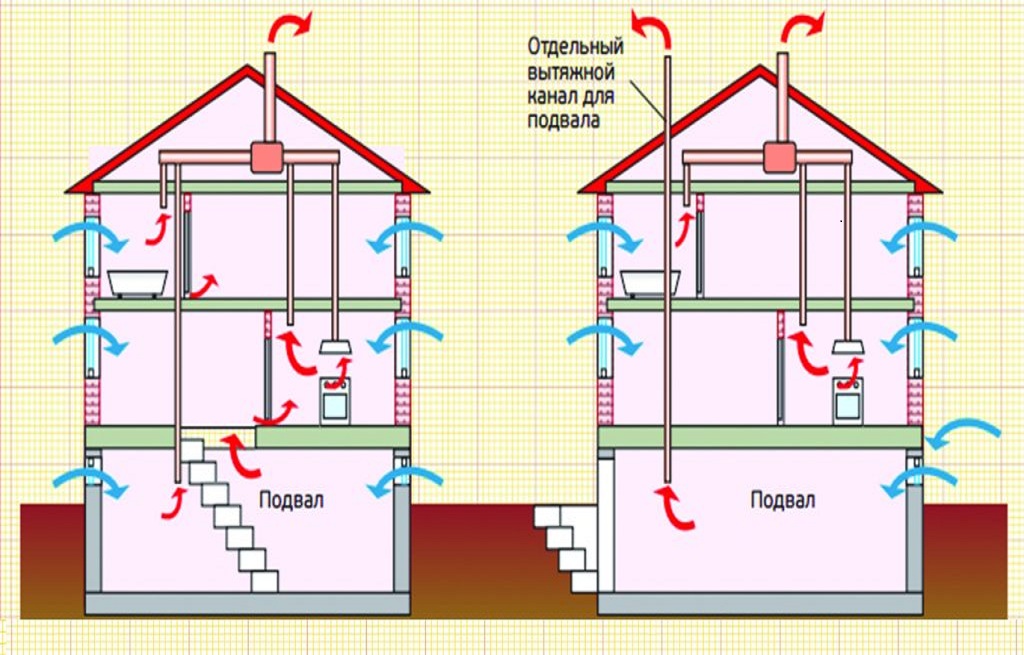

Подвал
Наличие погреба под жилым деревянным домом – это всегда высокий риск разрушения нижней части сооружения. Так как сырость из подземного помещения будет насыщать элементы перекрытия и первые венцы.
Единственный способ защиты – эффективная приточно-вытяжная вентиляция. В большинстве случаев достаточно обустройства естественной вентиляции с максимальным разносом по высоте точек притока и оттока.

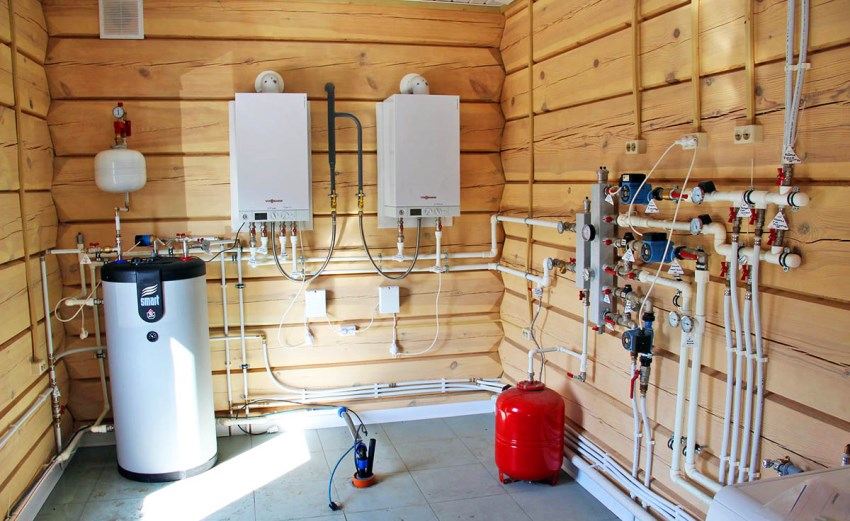

Котельная
Помещение для отопительного агрегата, гидроаккумулятора требуется оснастить сильной вытяжной системой. Так как здесь будет не только влажно, но и жарко, а если котел работает на газе, то еще и опасно.
По этой причине лучше организовать отдельную принудительную вытяжку. Не следует соединять ее вывод с общим домовым воздуховодом.
Котельная – помещение повышенной опасности, которое требует серьезного подхода к оборудованию вентиляционной системы
Особенности устройства вентиляции
Итак, чтобы определиться с конкретным вариантом системы вентиляции для установки в каркасном доме, необходимо определиться с бюджетом, интенсивностью эксплуатации и количеством постоянно проживающих жильцов, рассчитать общий объем воздуха внутри здания.
Преимущество каркасного дома в том, что у него полупустые стены, внутри которых можно сделать множество вентиляционных каналов. Более того, многие изготовители заранее планируют подобные элементы, поэтому собирают дома с уже готовыми отверстиями под проведение соответствующих коммуникаций.
В каркасных домах делают специальные вытяжные каналы, в которые помещают стандартные вытяжные вентиляторы. Обычное месторасположение этих конструкций – кухня и санузел, так как там влажность повышена.
Виды вентиляции коттеджей
Основное разделение вентиляционных систем производится по тому, как отработанный воздух из коттеджа будет удаляться за его пределы. То есть, с использованием различных приборов или по естественным законам физики. Первый вариант называется принудительным, второй естественным. Поэтому когда ставится вопрос о том, какая вентиляция и кондиционирование коттеджа требуется именно для определенного типа здания, выбор в первую очередь производится именно по этим двум видам.
Естественная
Все происходит за счет разницы температур внутри коттеджа и за его пределами. Главное – это сделать так, чтобы не было никаких препятствий, чтобы отработанный воздух мог покинуть помещения коттеджа, а ему на смену пришел свежий воздух. Поэтому естественную вентиляцию разделяют на два типа: организованная и неорганизованная.
Первая – это когда есть вытяжка в виде дымохода от печи или камина, или установленная труба, специально возведенная для удаления воздуха из комнат, а в качестве приточной вентиляции коттеджа используются щели и зазоры в оконных и дверных проемах. Так было в советские времена.
Вторая – это когда в процессе возведения коттеджа в его конструктивные элементы закладываются вентиляционные каналы. Они делятся на вытяжные, через которые отработанный воздух удаляется, и на приточные, через них свежий воздух подается внутрь дома.
Естественная вентиляция до поры до времени еще как-то использовалась. Но с появлением пластиковых окон, герметичных входных дверей надобность в ней отпала. Тем более, эффективность ее работы во многом зависит от побочных факторов: силы ветра, погодных условий, температуры на улице. Часто неправильно произведенный расчет и монтаж просто делают такую вентиляцию не дееспособной.
Принудительная
Это совершенно отличная от предыдущей модели отвода воздуха, в которой обязательно присутствует прибор. С его помощью отводятся воздушные массы или наоборот загоняются. Для коттеджей за городом это оптимальное решение. Главное здесь – точно рассчитать параметры вентиляции, которые зависят от такого показателя, как воздухообмен.
Существует четыре вида принудительной схемы:
- Вытяжная – вентилятор устанавливается на вытяжном участке.
- Приточная – установлен на приточном участке.

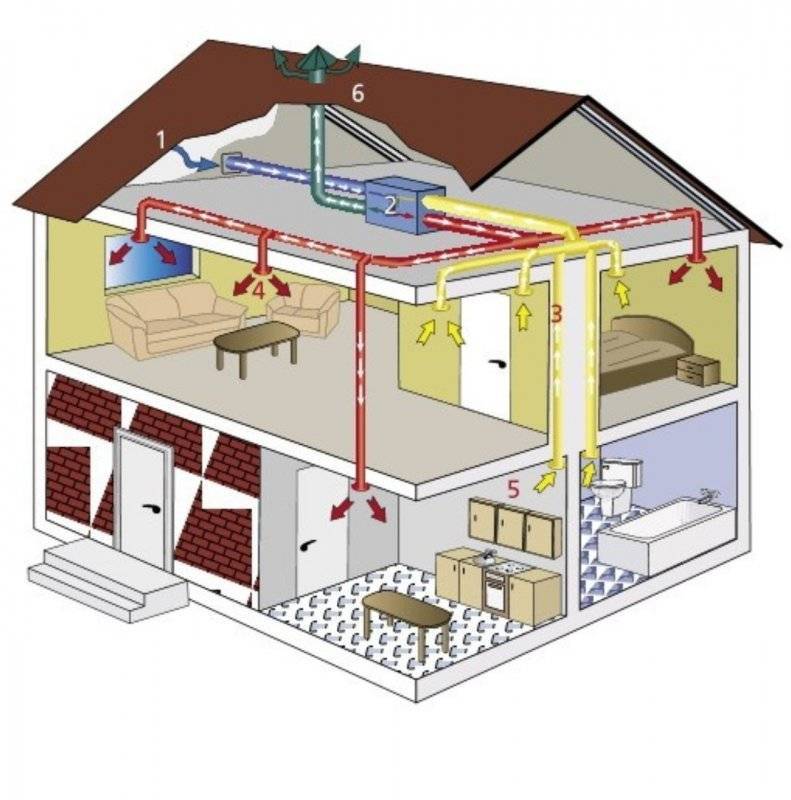

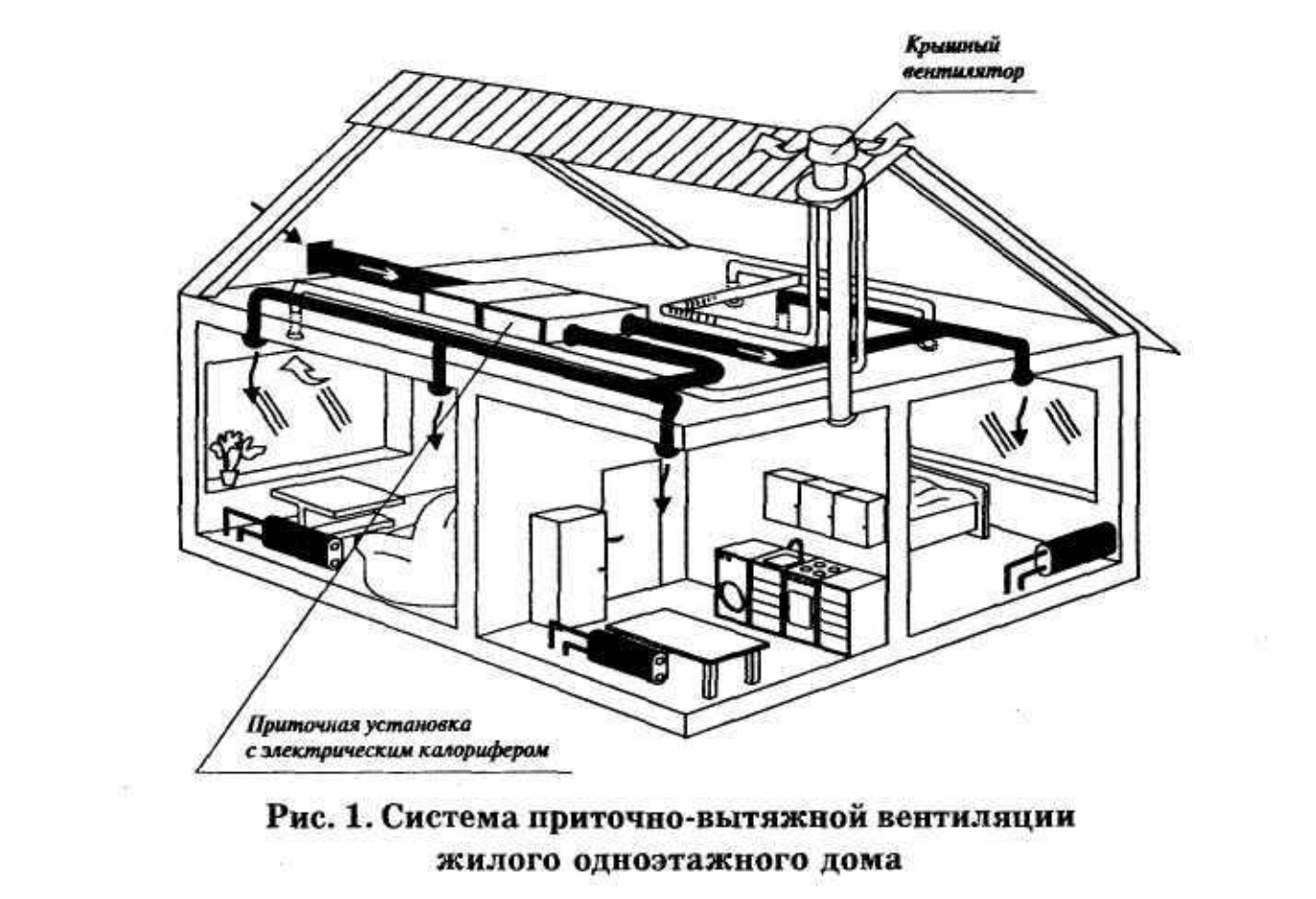

- Приточно-вытяжная – один вентилятор монтируется на приток, другой на вытяжку.
- С рекуперацией – это когда в вентиляционной системе установлено устройство, обеспечивающее передачу тепла от отводящего воздуха приточному. Приспособление называется рекуператором.
Комбинированная
Говорить о том, что существует отдельная категория под названием комбинированная система вентиляции и кондиционирования, нельзя. Потому что комбинаций разных схем практически-то и нет. Здесь можно говорить о сопоставимости той или иной цепочки отвода отработанного воздуха. К примеру, приточно-вытяжная модель – это, по сути, комбинация приточной и вытяжной вентиляций, объединенных в одном большом коттедже. То же самое можно сказать и о самой приточной или вытяжной схемах. По сути, это комбинация принудительного и естественного оттока.
Виды вентиляционных систем для дома
Для начала коротко рассмотрим вопрос, какие виды систем можно применять для вентиляции коттеджей. Существует несколько классификаций вентиляции по разным признакам. Один из них – по направлению движения воздуха:
- приточная;
- вытяжная.
Приточная вентиляция обеспечивает кислородом внутреннее пространство дома, а вытяжная, в свою очередь, позволяет удалять продукты дыхания человека и другие загрязнения
Это важно, например, для удаления водяного пара, который приводит к запотеванию окон зимой
Эти системы могут устраивается как отдельно, так и вместе. Во втором случае приточно-вытяжная вентиляция в частном доме организовывается с использованием специального механического оборудования.
Также системы классифицируются по способу приведения воздуха в движение. Они бывают с механическим и с естественным побуждением. Для работы естественных систем необходима разность давления между внутренним объемом воздуха и атмосферой. Для механических систем используется электрические вентиляторы.
Вытяжная вентиляция в частном доме часто устраивается с естественным побуждением. Для этого время строительства в стенах устраиваются вентиляционные каналы. Приточная вентиляция в частном доме своими руками может быть как естественной, так и искусственной.
