Системы вентиляции каркасного дома своими руками, видео

Схема вентиляции

Планирую монтировать в каркасном доме систему вентиляцию своими руками, схему естественного воздухообмена разрабатывают на этапе строительства. Для этого проектируют кирпичные, или стальные каналы в стене с выходом через крышу. Сечение шахт и дымоходов принимаем 270 мм на 140 мм, или 140 мм на 140 мм в зависимости от помещения. Если шахты не из кирпича, то размер можно изменить с сохранением площади сечения.

Для устройства механической системы вентиляции проводят такие этапы проектирования и монтажа:

• расчет воздухообмена для дома (по приведенным нормам);
• выбор системы (приточной и вытяжной раздельно, приточно-вытяжной, через отверстия в ограждающих конструкциях);
• черчение схемы, где на плане здания определяют расположение оборудования и трассировку воздуховодов;
• закупка оборудования и монтаж;
• настройка системы.

План здания для примера.

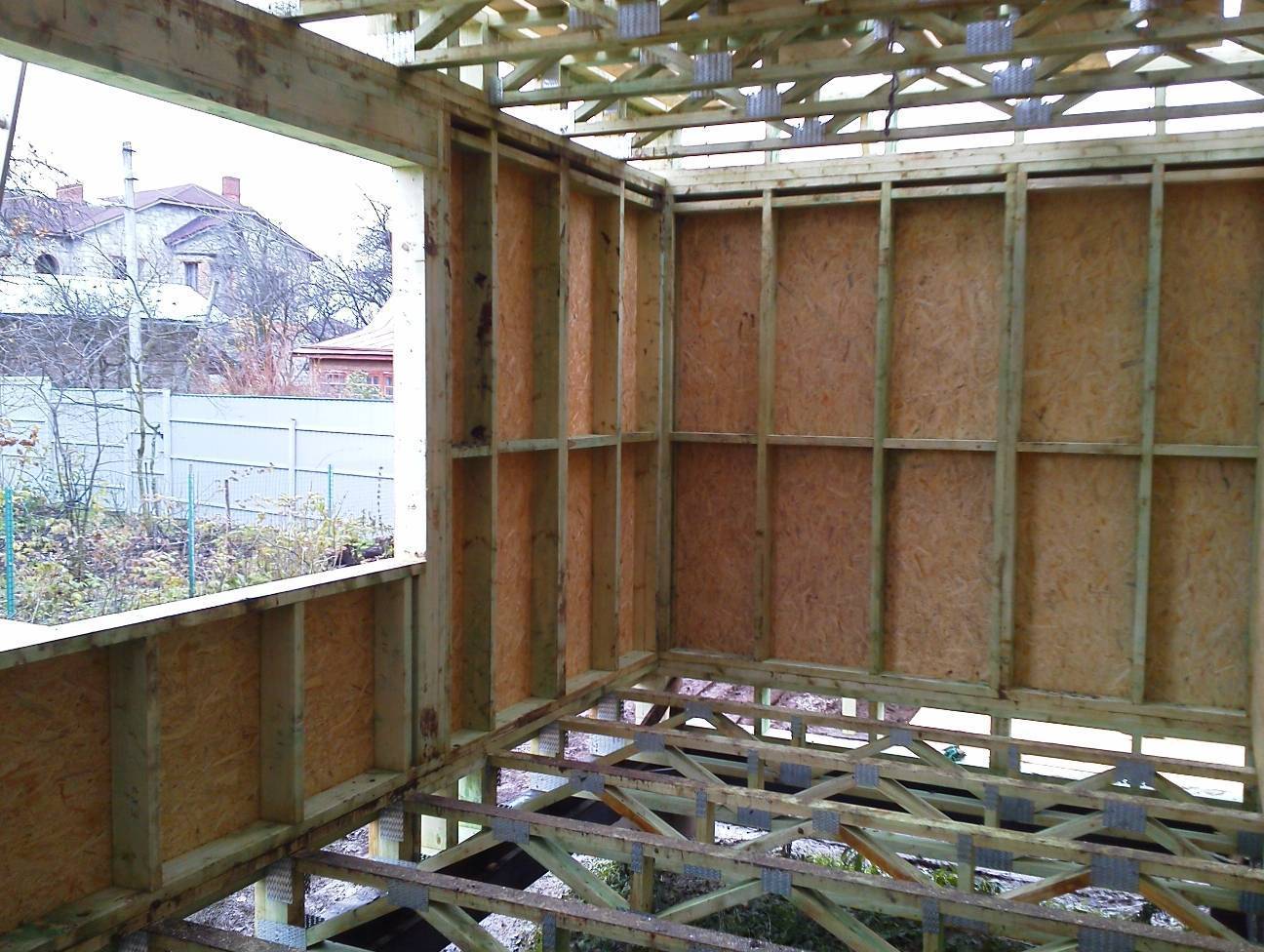

Особенность каркасного дома – свободное пространство между колоннами и ригелями каркаса позволяет разместить там часть элементов (решетки). Запроектируем схему вентиляции каркасного здания на одну семью из трех человек. Из оборудования заложим приточную установку и вытяжной вентилятор на чердаке.

Считаем воздухообмен дома (по большим значениям из таблицы):

• спальная 1 – 40,0 м3/ч;
• спальная 2 – 40,0 м3/ч;
• санузел – 50,0 м3/ч;
• кухня – 90,0 м3/ч;
• детская – 30,0 м3/ч.

Забор вытяжки проводим из санузлов и кухонь, а подачу в жилые помещения.

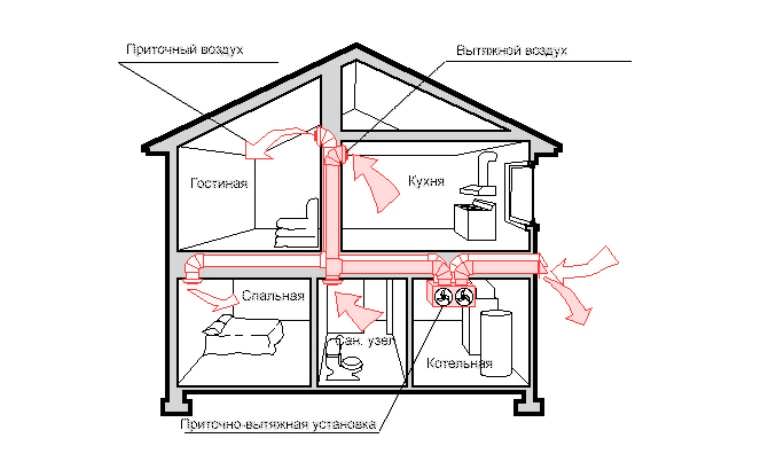

Схема прокладки воздуховодов.

Виды вентиляции по зоне действия

По зоне действия вентиляция бывает локальной и общей. В первом случае имеется в виду установка кухонной вытяжки над плитой, а во втором – устройство вентиляционной системы в стене.

Помещения

В жилых помещениях важно обеспечить приток свежего воздуха. Вытяжная вентиляция обустраивается в местах с повышенной влажностью, перепадами температуры и неприятными запахами

Индивидуальные вытяжные каналы должны быть в следующих помещениях:

Индивидуальные вытяжные каналы должны быть в следующих помещениях:

• санузел;
• кухня;
• душевая;
• ванная комната;
• котельная;
• гараж;
• прачечная;
• подполье;
• помещение хозяйственного назначения без окон;
• кладовая и гардероб.

Приточные клапаны в жилых комнатах можно установить в металлопластиковых окнах или стене. Клапаны имеют специальные заслонки для регулировки объема поступающего воздуха или полного перекрытия его доступа. Стеновые клапаны монтируются на высоте 2 м от пола или под подоконником возле батареи, чтобы поступающие холодные воздушные массы успевали подогреваться или смешиваться с теплым воздухом.

Вместо клапанов для доступа свежего воздуха можно открывать металлопластиковые окна в режиме микрощелевого проветривания. Чтобы воздух мог циркулировать в доме и попадать из жилых комнат в вытяжные вентканалы, под дверями оставляют щель или устанавливают в них переточные решетки.

Кухня и санузел

Локальная вытяжка обязательно устанавливается над кухонной плитой. Она включается только во время приготовления пищи. Для подключения кухонной вытяжки к системе вентиляции понадобится сделать отдельный канал. Если на кухне установлен бойлер, колонка или котел отопления, то этот агрегат подключается к специальному каналу для удаления продуктов горения. Кроме этого, на кухне обязательно должен быть отдельный вентиляционный канал, который располагают как можно выше под потолком, потому что именно в этой зоне скапливается теплый влажный воздух.

Канализационный стояк в санузле обязательно соединяется с вентканалом, выходящим на кровлю. Если его вывести через стену на улицу, то неприятные запахи могут втягиваться обратно в дом через открытые окна и форточки.

Кровля

Если гидроизоляция кровли нарушена или сделана неправильно, а также в случае, когда под крышей находится отапливаемое помещение, в подкровельном пространстве собирается конденсат. При недостаточной вентиляции пространства под кровельным покрытием конденсирующаяся влага приводит к появлению плесени и гнили на строительных конструкциях из древесины. В итоге деревянные материалы быстро портятся и утрачивают свою несущую способность.

Чтобы сделать вентиляцию кровли, в подшивке карнизов оставляют вентиляционные отверстия. Через них воздушные массы поступают в подкровельное пространство. Для выведения поступившего воздуха в коньке устанавливаются специальные аэраторы или другие элементы кровельной вентиляции. Разница давления и температуры воздуха заставляет воздушные потоки устремляться от входных отверстий в карнизах в сторону выходных отверстий в коньке. Благодаря этому влажный воздух быстро выводится из подкровельного пространства.

Подпольное пространство

Вентиляция подпола в частном доме нужна с целью защиты деревянных конструкций от порчи гнилью и плесенью. Также она обеспечивает защиту теплоизоляционных материалов и нижних венцов от намокания.

Если ниже находится цокольное помещение, то для его вентиляции устанавливаются продухи. Для экономии тепловой энергии в системы вентиляции встраивают рекуператор. Это специальное устройство с теплообменником, в котором подогреваются воздушные потоки.

Актуальность вопроса

Индивидуальное строительство частных домов, которые предназначены для круглогодичного использования, говорит о том, что качество жизни медленно, но неуклонно растет.

Не секрет, что повышенным спросом пользуются дома, которые имеют каркасную конструкцию. И дело тут не только в том, что они, как правило, обладают приемлемой стоимостью.

Если дом построен грамотно, то по условиям проживания он ничем не отличается от других, более престижных, видов жилья. Это достигается за счет использования современных стройматериалов и технологий.

Вентиляция в каркасном доме – это важнейшая система, которая позволяет поддерживать оптимальный микроклимат внутри помещений.

Обзор рынка вентиляционного оборудования

Сейчас на рынке есть богатый выбор устройств для вентиляции ведущих мировых изготовителей, каждый из них производит продукцию в своем сегменте рынка. Предлагаемое вентиляционное оборудование условно подразделяется по таким сферам использования:

• Полупромышленного и бытового предназначения;
• Для использования в промышленности;
• Устройства «специального» назначения.

К полупромышленной и бытовой сфере использования относятся устройства для ресторанов, офисов, жилых построек и квартир — помещений, не превышающих 600 кв.м. К оборудованию для промышленных предприятий относятся устройства способные создать воздухообмен более 4000 куб.м в час.

Вентиляционные устройства «специального» назначения используют в помещениях с необычными запросами, к примеру — помещения для операционных и для фармацевтического производства, устройства для аварийной вентиляции, компонентов систем дымоудаления.

Устройства полупромышленного и бытового предназначения

Здесь господствуют устройства для вентиляции изготовителей из европейских стран:

1. Чешская Remak;
2. Шведская Kanalflakt;
3. Шведская Ostberg.

Продукция этих фирм уже давно используют в нашей стране, и их оборудование зарекомендовало себя в качестве надежной базы для создания качественных и недорогих вентиляционных комплексов.

Недавно на рынке нашей страны появилась продукция таких изготовителей:

1. Российская Арктос;
2. Из восточной Европы Ventrex;
3. Российско-германская компания Korf;
4. Германская Wolter.

Под этими торговыми марками производят надежные вентиляционные устройства, по этой причине выбор определенного изготовителя зависит от предпочтений клиента и стоимости оборудования.

Особое место занимают моноблочные вентиляционные устройства. Они, по сравнению с наборными системами, изготавливаются как готовые вентиляционные комплексы, все элементами которых смонтированы в шумоизолированном корпусе.

Моноблочные комплексы производят как отечественные, так и зарубежные производители. С точки зрения клиента установки, изготовленные в нашей стране не хуже импортных, их собирают из одних деталей и, дополнительно они приспособлены к российским условиям (используется например, более производительный нагреватель, предназначенный для работы при низких температурах). В то же время разброс цен на такие устройства разных изготовителей доходит до 50%.

Вентиляция в постройке

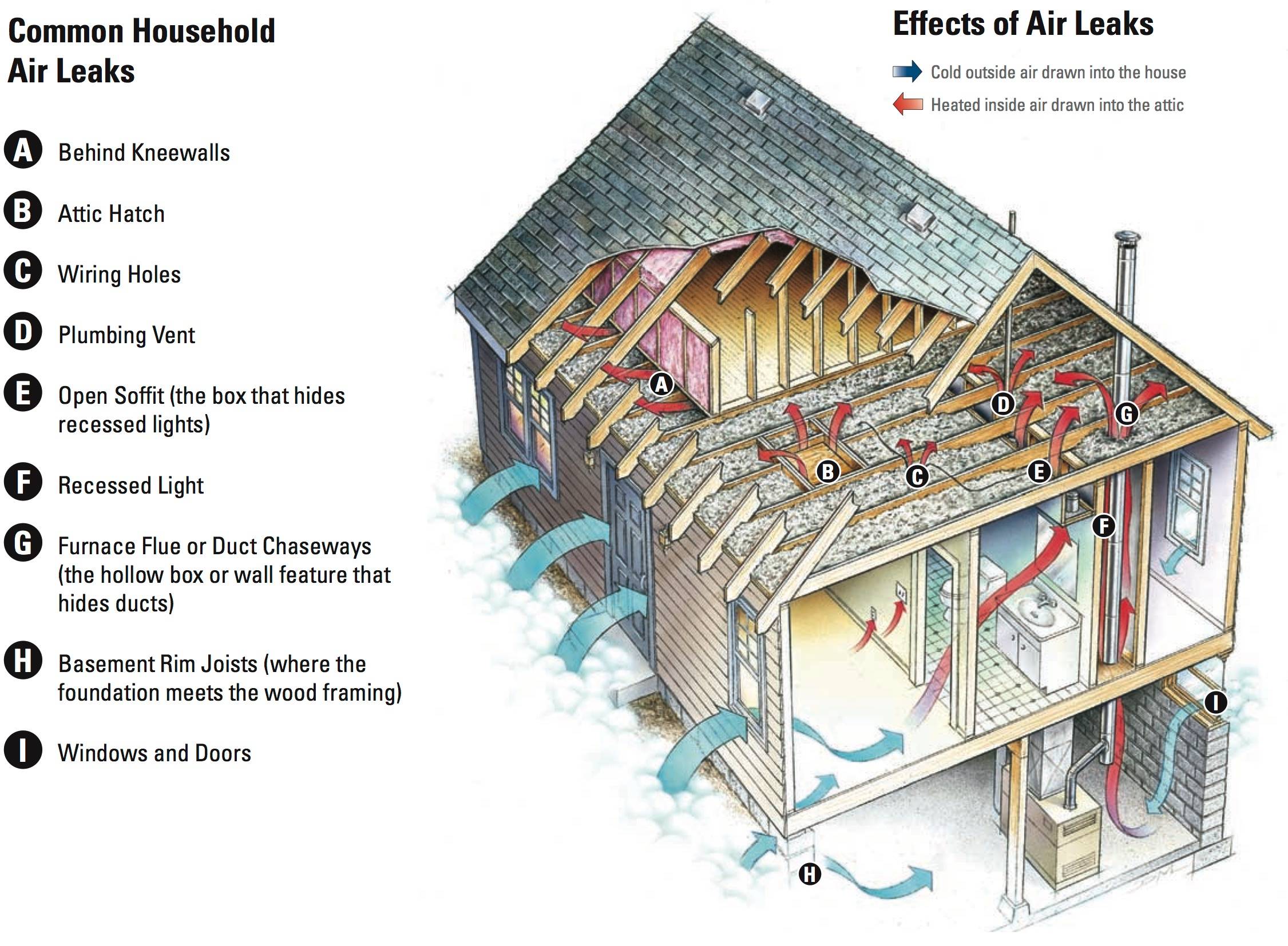

Каркасные дома принято считать практически герметичными конструкциями, особенно в случаях, когда производится установка пластиковых окон и дверей. Если не организовать правильную вентиляцию, в помещении постоянно будет повышенная влажность воздуха. Влага выделяется человеком при дыхании, при приготовлении пищи, во время банных процедур. Стоит отметить, что организация вентиляции в каркасном доме – довольно дорогостоящее мероприятие.

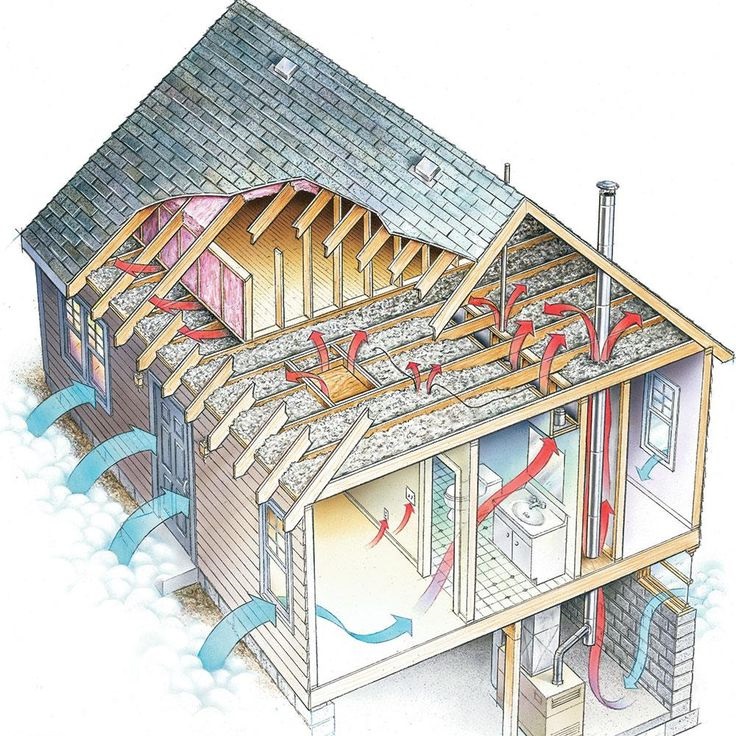

Естественная вентиляция

Естественная вентиляция возникает в помещении самостоятельно за счет проникновения уличного воздуха через щели из-за неплотного прилегания дверей и окон. Если конструкция построена без нарушений, естественная циркуляция прекращается. Для организации вентилирования естественным путем устанавливают специальные воздушные клапаны, они имеют малые размеры и поэтому практически не заметны в конструкции.

Современные клапаны для естественной вентиляции оснащены специальными фильтрами, они очищают уличный воздух перед тем, как он попадает в помещение. Также решетками для защиты от грызунов в каркасном доме, плиц и поглотителями шума. В помещении на клапан устанавливается специальная заслонка, позволяющая контролировать силу воздуха.

Принудительная вентиляция

Этапы строительства жилого дома могут предусматривать сооружение не только естественной вентиляции, но и принудительной конструкции, которая позволяет добиться оптимального микроклимата в помещении. Чаще всего принудительные вентиляции сначала согревают уличный воздух и фильтруют его, и лишь потом запускают в помещение.

Система вентиляции в каркасном доме.

На рынке строительных материалов принудительные вентиляции представлены в широком разнообразии, поэтому можно подобрать систему по потребностям и финансовым возможностям.

Этапы строительство дома своими руками при возведении стен довольно просты, не требуют особых навыков и специфического инструмента, сборка всего дома очень схожа со сборкой конструктора

При организации вентиляции в доме обратите внимание на один важный момент – расчет мощности вентилятора лучше доварить профессионалу

Утепление

Чтобы утеплить каркасный дом, этапы строительства начинаются с прокладки ветрозащитного слоя, вне зависимости от используемого утеплителя.

Для утепления пола на пароизоляционную мембрану укладывается утеплитель, чаще всего используется минеральная вата

При работах с ватой крайне важно не допускать образование пустот и щелей. Толщина утеплителя для пола подбирается индивидуально в зависимости от региона строительства, при этом слой не должен быть меньше 150 миллиметров

Каждый новый слой минеральной ваты должен перекрывать место стыка материала

Сверху утеплителя герметично прокладывается гидроизоляционный материал, сверху фанера, лишь потом начинается чистовая отделка

Каждый новый слой минеральной ваты должен перекрывать место стыка материала. Сверху утеплителя герметично прокладывается гидроизоляционный материал, сверху фанера, лишь потом начинается чистовая отделка.

Укладываем минеральную вату в каркас дома.

Технология утепления стен каркасного дома аналогична. Между внешними панелями и наружной отделкой укладывается пароизоляционная мембрана, между панелями прокладывается два-три слоя утеплителя и гидроизоляционный материал.

Процедура утепления крыши проводится до завершения полной сборки конструкции. На потолочные балки герметично натягивается пароизоляционный материал, который забивается обычной фанерой толщиной до 25 мм. Сверху укладывается минеральная вата по правилам, описанным выше. Если потолок нельзя утеплять сверху, все работы производятся с внутренней стороны помещения. В случае использования чердачного помещения производится утепление сводов крыши по аналогичной схеме.

Внутренняя отделка

Правила при внутренней отделке каркасного дома:

• Работы по отделке помещения лучше проводить поступательно, не стоит начинать ремонт сразу во всех помещениях.
• Если в доме несколько комнат, то отделку начинают с самой дальней от входной двери.
• К работам приступают только после полного завершения строительства и прокладки всех коммуникаций;
• Отделка производится по принципу «сверху вниз».

Внутренняя отделка гипсокартоном.

Черновая отделка производится при помощи гипсокартона или ОСБ, они не только являются дешевым материалом, но и позволяют скрыть все недостатки стен. В качестве чистовой отделки можно использовать любые материалы, которые представлены на современном строительном рынке. Можно отделать каркасный дом своими руками, фото этапов строительства вы сможете найти на нашем сайте.

Практические рекомендации

Если говорить о самостоятельном проведении работ, то весьма эффективным способом организации вентиляции дома своими руками будет приточно-вытяжная схема. Она обойдется человеку достаточно дешево. При этом будет производиться постоянное поступление и удаление воздуха из дома. Организация притока воздуха в данном случае осуществляется за счет специальных вентиляционных каналов, которые организуются в окнах каркасных домов.

Схема принудительной системы вентиляции с рекуперацией.

Удаление отработанных потоков можно осуществлять с помощью каналов, которые содержат вентиляторы. Это позволяет максимально эффективно организовать весь процесс внутри отдельно взятого дома. При этом регулировка подачи воздуха осуществляется специальными клапанами. Она может осуществляться как в ручном, так и в автоматическом режиме. Удаление воздуха может производиться через один или несколько воздуховодов. Они могут устанавливаться повсеместно.

При всей своей простоте и высокой эффективности такая система имеет один существенный недостаток. Дело в том, что при наступлении холодов в помещение будет поступать не только теплый, но и холодный воздух. Он может в значительной степени повлиять на расход тепла в доме. То есть можно считать, что данный метод организации системы вентиляции в каркасном доме является малоэффективным ввиду того, что приходится в зимний период заставлять работать отопительную систему на полную мощность. Это весьма существенно.

При выборе такой системы вентиляции нужно учитывать этот факт. В доме придется постоянно увеличивать энергозатраты, а это не всегда выгодно с экономической точки зрения. Возникает вопрос: а что же делать в подобной ситуации?

На самом деле выход есть из любой, даже самой сложной ситуации. Можно применять более дорогие системы вентиляции. Они делаются на основе рекуператоров. Такое устройство устанавливается в систему. Рекуператор осуществляет частичный подогрев воздуха, который поступает в помещение.

Вентиляционный зазор в каркасном доме.

Это позволяет экономить денежные средства при отапливании помещения в зимний период. Весьма прогрессивная система. Однако сразу нужно отметить тот факт, что стоит она не так уж и дешево. Рекуператор окупается достаточно долго, поэтому придется предварительно задуматься о том, рентабельно ли будет данное вложение.

Это устройство позволяет не только создать действительно качественную систему вентиляции, но и обеспечить оптимальную температуру и влажность воздуха в доме. Отличное решение всех проблем.

В последнее время стали популярны системы, которые оборудованы специальными автоматическими устройствами контроля и регулировки различных параметров. К примеру, можно поддерживать постоянную температуру воздуха в помещении. Влажность также может достаточно легко регулироваться. Разумеется, такие системы вентиляции обойдутся еще дороже хозяину дома. Однако в данном случае можно быть уверенным, что оптимальные параметры окружающей среды для человека обеспечены.

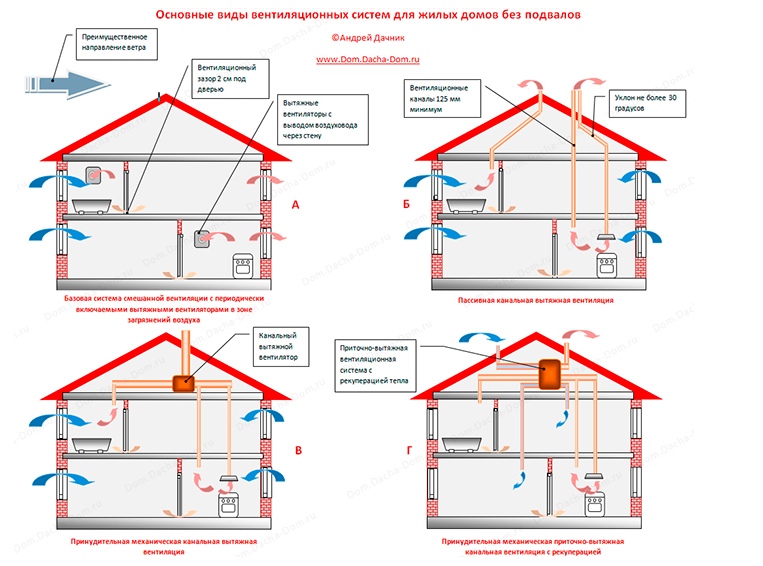

Виды и разновидности

Сначала определимся, какие бывают типы вентиляций, и в каких случаях какую лучше использовать.

1. Естественная.
2. Принудительная или искусственная.
3. Комбинированная или смешанная.

Естественный вид

Не предполагает применения механических элементов. Такая система функционирует по законам физики и зависит от погоды.

Неорганизованную естественную вентиляцию применяли веками наши предки, сами того не подозревая. Щели в двери и окнах пропускали воздух в дом, а вытяжка осуществлялась через трубу печи.

Организованная естественная система – подразумевает использования каналов вытяжки, которые лишены энергозависимых приборов и работают под действием естественной тяги. Могут быть установлены приточные клапаны.

Естественная вентиляция в каркасном доме

Главный недостаток этого варианта в том, что человек не может регулировать процесс воздухообмена (или может вручную осуществлять минимальную регулировку). Нельзя увеличить скорость потока, подогреть морозный воздух или добавить прохлады в жару. Воздух попадает с улицы, как он есть – не подогретый, не очищенный.

Естественным способом проветривания можно пользоваться в маленьких загородных домах, там, где люди не находятся круглый год.

Искусственный вид

Осуществляется с использованием энергозависимого оборудования, которое подаёт в комнаты воздух принудительно.

Различают следующие разновидности вентиляционных систем:

1. Приточную.
2. Вытяжную.
3. Приточно-вытяжную.

Приточная обеспечивает вход воздуха в дом, а отток происходит благодаря повышающемуся давлению внутри помещения.

Вытяжная наоборот обеспечивает вытяжку, а приток происходит из-за разряжённости воздуха в комнатах. Если нет приточной системы, такая схема может быть не эффективной и не ощущаться жильцами.

Приточно-вытяжной способ наиболее эффективный. Обеспечивает полный цикл воздухообмена.

Вентилятором засасывается воздух с улицы, он проходит по системе каналов и разводится во все комнаты. Параллельно можно установить калорифер, тогда поступающий воздух будет подогреваться. Система фильтров производит его очистку от пыли, посторонних запахов, пыльцы растений и т. д.

Смешанный вид

При комбинированной системе может использоваться сочетание элементов естественной и принудительной вентиляции. Такое сочетание имеет смысл, когда бюджет строительства ограничен. Тогда естественные отверстия и шахты могут использоваться для экономии, а принудительная ставится только в проблемных местах дома (туалет, кухня) и делается небольшой протяжённостью.

Комбинированная система

Эффективный способ улучшить воздухообмен в доме — совместить несколько типов вентиляции. Как основную использовать естественную, а в некоторых помещениях принудительную. Плюсы комбинирования:

1. Уменьшение затрат при строительстве дома. Принудительные устройства добавляются только в проблемных местах (кухня, ванная, глухие помещения).
2. При необходимости монтаж некоторых устройств можно осуществлять уже после ремонта.

Отрицательные стороны:

1. Повышение затрат на обогрев помещения. Из-за разных видов вентиляции высок риск теплопотери.
2. Дополнительные затраты на установку рекуператоров и калориферов.

Примеры

Если правила защиты и безопасности труб написаны в крови, то требования СНиП для вентиляции помещений различного назначения – черная плесень. Как показывает практика, устройство воздухообмена может быть выполнено собственными руками, но его расчет и проектирование лучше всего оставить профессионалам.

Конечно же, в интернете можно посмотреть примеры вентиляции в каркасных домах или посмотреть видео об установке систем вентиляции в каркасных домах. Однако это не защитит вас от возможных ошибок и дефектов, которые вызваны архитектурными особенностями здания.

Ниже приведены некоторые проекты по установке системы вентиляции в помещениях различного назначения.

Проект вентсистемы в ванной

Ванная комната – это помещение, характеризующееся высокой влажностью, которая провоцирует образование плесени. Для устранения этой проблемы ванные комнаты в каркасных домах должны быть оборудованы системами естественной и принудительной вентиляции.

Система естественной вентиляции в ванной комнате включает в себя вентиляционный канал, который соединяется с общим воздуховодом дома, и вентиляционную решетку. Опционально можно установить фильтры очистки. Принудительная вентиляция обеспечивается установкой вентилятора в воздуховод и автоматикой его включения и выключения.

При установке надежной приточно-вытяжной вентиляционной системы необходимо установить два воздуховода. Один из них используется для притока наружного воздуха в ванную комнату, а другой – для удаления загрязненного воздуха из помещения.

Для сауны

Хорошо спланированная и выполненная система вентиляции обеспечивает поддержание постоянной высокой температуры и возможность проникновения наружного воздуха во внутренние помещения финской сауны. Это должно включать в себя как вытяжной, так и приточный воздух.

Выхлопная труба сауны – удаляет весь углекислый газ из сауны. С другой стороны, приточный воздух обеспечивает чистоту воздуха в помещении.  В сауне “с каменкой” требуется несколько видов вентиляции одновременно:

• Кухонные плиты;
• Паровые ванны;
• Вспомогательные помещения – санузел с душем, прихожая, комната отдыха, гардеробная;

Хорошего воздухообмена в сауне можно достичь за счет естественной, смешанной или принудительной вентиляции. Однако для обеспечения естественного притока наружного воздуха в помещение за плитой, на высоте 20-30 см над полом, устанавливается приточный клапан или гибкая труба.

Как правило, вентиляционные отверстия устанавливаются на стене напротив печи. Одно отверстие расположено в нижней части стены, а другое – сверху. Они соединены друг с другом вентиляционным каналом, в котором установлен вытяжной вентилятор.

Через стену на кухне

На кухне постоянно присутствуют сильные запахи, что может значительно снизить качество жизни. Кроме того, высокий уровень влажности негативно влияет на здоровье и общее самочувствие. Решением этих и многих других проблем станет каркасный домовой вытяжной вентилятор через стену на кухне.

Установку такой системы вентиляции можно осуществить собственными руками. Для этого в верхней части стены должно быть сделано отверстие для выпускного клапана. В раме можно проделать отверстие соответствующего размера с помощью дрели и сверла. Размер и форма отверстия должны соответствовать параметрам вентилятора. Дюбели используются для крепления устройства к стене.

Все зазоры должны быть устранены с помощью монтажной пены. После подготовки вентиляционного отверстия необходимо установить выпускной клапан на внутреннюю стену дома, а на внешнюю стену – декоративную решетку. Для предотвращения замерзания в холодное время года вокруг разъема можно разместить теплоизоляционный материал.

Как правильно сделать вентиляцию в каркасном доме своими руками

Чтобы сделать вентиляцию собственноручно, смотрим план:

1. Подготовка чертежа.
2. Монтаж к стенам.
3. Установка труб.
4. Фиксация клапанов.
5. Крепление воздухозаборников.
6. Герметизация.
7. Утепление.

Схема принудительной либо естественной вентиляции начинается с чертежа плана дома. На проекте наметьте каждый этаж. При этом не обязательно придерживаться высочайшей точности. Главное, чтобы было ясно, где находятся окна, двери и комнаты.

Устройство принудительной системы выглядит сложно, поскольку требуется установка электрощита. Он может находится в кладовке либо подвальном помещении. Схема вентиляции предполагает выход на каждую комнату. Учитывается расположение солнечной и теневой стороны.

Для эффективной расстановки вентиляторов не обойтись без анализа температуры. К примеру, возле техники она значительно выше. Однако не устанавливаются вентиляционные отверстия вблизи окон. Система создана для человека, поэтому важен близкий контакт с жителями.

Пример:

• на кухне – над столом;
• в зале – возле дивана;
• спальня – над кроватью;
• рабочая комната – возле кресла.

В доме наверняка найдутся места, в которые редко заходят. Их можно оставить без внимания.

Основные узлы вентиляции:

• воздуховоды;
• решетки;
• каналы;
• датчики;
• вентиляторы.

Крепление воздуховодов осуществляется несколькими способами:

• стойки;
• уголки.

Крепление делается к стене либо потолку. Второй вариант является подходящим, если в доме низкий потолок. В остальных случаях применяются крепежи на стенах.

Заключение

Не все будущие и настоящие владельцы каркасных домов осознают важность вентиляции в таких постройках. Здание каркасного типа предусматривает наличие множества слоев, которые обеспечивают гидро- и теплоизоляцию. Стены окутаны мембранами, а также плитами пенопласта

Помимо прочего, здание имеет внешнюю и внутреннюю отделку. В результате получаются стены, которые почти не пропускают воздух

Стены окутаны мембранами, а также плитами пенопласта. Помимо прочего, здание имеет внешнюю и внутреннюю отделку. В результате получаются стены, которые почти не пропускают воздух.

В этом и есть значительные плюсы, которые выражены в низких энергозатратах для обогрева помещений. Внутри здания при таком устройстве стен довольно длительное время сохраняется комфортная температура. Однако в доме живут, отдыхают и работают люди, поэтому со временем в помещениях становится душно, содержание кислорода падает, появляются неприятные запахи, а на стенах образуется конденсат. Всё это обуславливает необходимость наличия системы вентиляции.
