Организация циркуляции воздуха в квартире
Рассмотрим, как циркулирует воздух в отдельно взятой квартире без установки дополнительных устройств воздухообмена.
Как уже было сказано выше, свежий воздух поступает через всевозможные оконные щели и зазоры, а также через дверные проемы – приоткрытые двери и щели под ними.
Комфортное проживание в квартирах характеризуется рядом факторов, среди которых кратность воздухообмена и объем регулярно сменяющегося воздуха.
Существуют нормы, регламентирующие поступление воздушных потоков.
В домах старой застройки вентиляционные шахты не всегда функционируют на 100%, и это можно проверить простым способом. Необходимо взять лист бумаги и приложить его к техническому вентиляционному отверстию. Если бумажка не удержится силой тяги и упадет – естественная вентиляция нарушена.
Вместо листа можно использовать горящую свечу или спичку. По движению языка пламени становится понятно, есть ли тяга из помещения наружу.
Детальнее правила проверки вентиляции в квартире и пути поиска проблемы мы рассмотрели в другой статье.
Проблемы с вентиляцией негативно влияют на самочувствие живущих в квартирах людей. Отсутствие свежего воздуха вызывает нездоровую сонливость, быструю утомляемость, головные боли.
Особо чутко на это реагируют люди с заболеваниями сердца и дыхательной системы. Им постоянно хочется держать форточки и окна открытыми, а это ведет за собой резкое охлаждение помещений и, как следствие, рост числа простудных заболеваний.
Рекомендуем также ознакомиться с информацией о том, как восстановить вентиляцию и работоспособность воздуховодов.
Если над кухонной плитой установлена регулярно включаемая вытяжка с отводом воздуха в вентиляционную шахту, это также будет способствовать быстрой смене воздушных масс на кухне и в прилегающих комнатах.
При желании жильцы могут самостоятельно организовать и приток воздуха. Для этого используют как обыкновенное проветривание, так и специальные механические и технические устройства, например, приточный клапан на окно.
Причины сбоев в работе вентиляции в кухонной зоне
Основная проблема неприятных запахов на кухне — вентиляционная труба, которая сильно засорена жировыми отложениями и пылью. И чем меньше становится диаметр отверстия в трубе, тем слабее тяга воздуха. Подумайте о том, что может проникнуть в вашу комнату из такой грязной шахты, если сосед установит у себя сверхмощное вытяжное оборудование. Ответ прост. Все запахи из кухни соседей активно переместятся к вам в квартиру.
Вентиляционная система на кухне в хрущевке вообще не предназначена для использования мощных современных вытяжек. В противном случае используя такие приборы при условии минимального поступления свежего воздуха, в кухне может образоваться пониженное давление. Для восстановления баланса воздуха в кухню подтянуться воздушные массы из помещений, если их не хватит, то начнет тянуть из вытяжки в ванной комнате.
В этом случае категорически запрещается использовать и устанавливать систему вентиляции принудительного характера. Она может спровоцировать нарушение тяги и выброс углекислого газа не в шахту, а в квартиру. Старайтесь придерживаться всех правил безопасности, чтобы оградить не только себя и свое жилище, но и весь дом от неприятных последствий.
Причины неэффективной работы вытяжки
Проблемы в работе вытяжной системы не понаслышке знакомы владельцам квартир, построенных в советскую эпоху. Жители новостроек по большей части лишены удовольствия присутствовать на трапезе соседей, поскольку новые дома оборудуют современными комплексами принудительной вентиляции.
Такие системы не пропускают в квартиру посторонние запахи.
Паутина, грязь и пыль, скопившиеся в вытяжном канале, являются одной из основных причин недостаточной циркуляции воздуха в помещении
Причина №1. Снижение эффективности вентиляции в старых домах, в принципе, процесс достаточно предсказуемый. Основная причина – это банальное засорение вентиляционного канала, в котором со временем скапливается мусор, грязь, пыль и прочие отходы, поступающие из помещения.
В результате выпускное отверстие сужается и становится неспособным полноценно перерабатывать забираемый грязный воздух.
В многоквартирных домах, объединенных общей вентиляционной шахтой, загрязнения из индивидуальных каналов попадают в общедомовую систему. Постепенно шахта засоряется мусором и может полностью забиться. Процесс, длящийся годами, может привести к тому, что функционирование вентиляционной системы будет парализовано.
Такая проблема решаема путем восстановления воздуховодов и устранения первопричин их частичной или полной блокировки.
Причина №2. Еще одна предпосылка, способствующая ухудшению воздухообмена – это наличие в соседской квартире мощной кухонной вытяжки. Впрочем, это вполне объяснимо. Внутридомовая естественная вентиляция рассчитана на расход воздуха до 90 м3/час.
Одна вытяжка создает воздушный поток более 1000 м3/час, естественно, от этого страдают соседние вентиляционные каналы, выходящие в общую шахту. А если вытяжка не одна, а у каждого второго соседа? Ответ очевиден.
Вытяжка значительно улучшает микроклимат в соседской кухне, но также она может оказать негативное влияние на работу естественной вентиляции в других квартирах, связанных общедомовой вентиляционной шахтой
Причина №3. Замена деревянных окон на металлопластиковые тоже является фактором, негативно влияющим на работоспособность вентиляционной системы. Оказывается не всегда герметичность, присущая современным стеклопакетам, играет на руку жителям старых домов.
В советские времена только ленивый не ругал строителей, допускавших просчеты в установке окон и дверей. Как выяснилось сегодня, «виновные» работали строго по инструкции на благо жителей, т.к. для полноценного функционирования естественной вентиляции необходимы щели, которые в избытке имелись в старых деревянных окнах.
Отверстия обеспечивают постоянный приток свежего воздуха с улицы, а герметичные металлопластиковые конструкции его наоборот перекрывают. В результате в помещении повышается влажность, окна запотевают, на стенах образуется плесень и грибок.
Современные стеклопакеты не могут обеспечить полноценный воздухообмен в квартире многоэтажного дома, в котором применяется естественная система вентиляции. Запотевшие окна свидетельствуют о чрезмерной влажности помещения и необходимости использования устройств принудительной вентиляции
Причина №4. В немалой степени работа вентиляционной системы зависит от сезона. Чаще всего проблемы с вытяжкой проявляются в жаркий период, в то время как зимой вытяжной люк функционирует исправно.
Дело в том, что эффективность работы системы с естественной вентиляцией находится в прямой зависимости от разницы температуры внутри и снаружи здания.
Летом температура на улице и в квартире практически одинакова, поэтому и появляются проблемы. По старым СНиПам предполагалось, что в жаркое время воздухообмен будет осуществляться за счет проветривания помещения открытыми окнами.
Требования к вентиляции панельных домов
Одинаково плохи как слишком интенсивная, так и слабая вентиляции 9 этажных домов.
О избыточной можно говорить, если зимой из квартиры выносится тепло, температура воздуха в квартире падает, жильцы ощущают сквозняки от окон.
Слабая вентиляция характеризуется плохим выводом загрязненного запахами и газами воздуха из туалетов и кухонь. В квартирах со слабой вентиляцией высокая влажность, быстро развивается плесень, микробы. Воздух не очищается от пыли, химических паров мебели и электроприборов. Такая атмосфера опасна для жильцов любого возраста, однако сильнее страдают дети.
Согласно нормам, система вентиляции в 5 этажном доме должна обеспечить следующий воздухообмен:
- В туалете 50 кубометров воздуха в час;
- В ванной 25 кубометров в час;
- На кухне 90 кубометров в час;
- Спальни, кабинеты, гостиные 3 кубометра на 1 кв. метр площади помещения в час.
Нормативные требования
Большая часть нормативных параметров и данных для расчёта изложена в СНиП 31-01-2003 «Здания жилые многоквартирные», СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». А также СНиП 2.09.04-87*, СНиП 2.08.02-89*.
Для расчёта используется несколько параметров:
- Температура воздуха внутри помещений: для жилых комнат +20-220С; кухни с электрической и газовой плитой 16-180С; ванной +250С; уборной +180С; совмещенного санузла +250С; коридора (вестибюля) +160С; кладовой +120С; машинного отделения лифтовой +50С
- Кратность воздухообмена: варьируется от 25 до 90 м3/ч на одного человека.
- Расход наружного воздуха определяется исходя из площади помещения: для жилых комнат он равен 3 м3/ч на один квадратный метр площади.
Это все обобщенные параметры, и каждый регион может варьировать значения, исходя из особенностей климатических условий.
У проектировщиков есть определённый запас свободы:
- Согласно СНиП в одной из спален квартиры из нескольких комнат расчётная температура воздуха закладывается +220С.
- В квартирах, адаптируемых для проживания инвалидов, бреется максимальное значение температуры.
- Вентиляция угловых квартир рассчитывается по нормативным параметрам плюс 20С, но не выше +220С.
На сегодняшний день пластиковые оконные конструкции и герметичные стальные входные двери полностью обнуляют эффект микропроветривания через зазоры, поэтому проектировщикам сложно добиться нормативных параметров по микроклимату. В элитных домах идут по пути монтажа принудительной приточной вентиляции, а в бюджетных МКД всё сложнее: надо увеличивать интенсивность работы, а значит размеры вентканалов. Но это не всегда возможно с точки зрения конструкции здания.
Нормы внутриквартирного устройства
- Наличие хотя бы одного окна с выходом на улицу. Необходимо для правильной работы естественного проветривания.
- Окна или приточные решетки первого этажа должны быть на высоте не менее 1000 мм от опоясывающего снежного покрова, а в летний период — 2000 мм от отмостки.
- Площадь сечения воздуховодов для кухни 150 см2, совмещённого санузла и раздельных туалета с ванной по 100 см.
- Направление движении воздуха строго от жилых помещений к служебным, далее через общий воздуховод на крышу.
- Внутри вентиляционных каналов запрещается протягивать электрическую проводку.
- Вентиляционные трассы не должны пересекаться между собой и с кабель-каналами.
Варианты вентиляции
Вентиляция в хрущевке может быть сделана в двух вариантах. В первом случае, когда существуют вертикальные шахты, выходящие прямо на крышу здания. В этом случае каждая квартира имеет свой индивидуальный вентиляционный канал. Убедиться в этом можно, если выйти на кровлю дома и подсчитать сколько выходов имеет вентиляционная шахта.
Как правило, в каждой квартире их должно быть не меньше двух – от кухни и ванной комнаты. Если санузел и ванная разделены, то они соединяются наверху простым отверстием. В одном из них имеется выход вентиляции. Из другого помещения, где такого выхода нет, воздух выходит через это самое отверстие.
Другой вариант – вентиляционные каналы спутники, устраиваемые через этаж. Это ряд каналов, которые проходят от первого этажа и до самого выхода на крышу. К ним на высоте 2, 5 м т.е. через следующий этаж делается отвод от каждой квартиры, который входит в общую шахту.
На пути следования воздух из любой квартиры не должен попадать в каналы других квартир, которые обязаны быть закрыты специальными заглушками. Но во времена строительства хрущевок делалось это не всегда, поскольку первой задачей на тот момент являлось быстрое обеспечение народа благоустроенным жильем. В результате, сегодня мы имеем такие «приятные моменты», когда запах табака или жареной рыбы из одной кухни проникает сразу во множество квартир.
Другие причины, влияющие на эффективность вентиляции
Теперь, когда ясно как устроена вентиляция в хрущевке, можно рассмотреть разные причины, по которым воздух из жилых помещений не выводится наружу. Чаще всего с появлением современной кухонной мебели, куда в обязательном порядке входит вытяжка, жильцы делают ее вывод в вентиляционный канал, который расположен на кухне, а вытяжка включается не часто, и при этом второй канал, занят газовой колонкой.
В итоге получается, что вентиляции в квартире практически нет, и могут появляться запахи из санузла или ванной комнаты. Это объясняется тем, что кухонная вытяжка и газовая колонка, создавая возле себя разреженную обстановку, забирают воздух из жилых помещений по принципу пылесоса, и воздух из туалета стремится тоже к вытяжному отверстию.
Бывают случаи, когда сами жильцы или их предшественники просто наглухо закрывают вентиляционное отверстие декоративными элементами, мотивируя это его непрезентабельным видом, или тем, что из подобных отверстий в квартиру попадают различные насекомые.
Причиной плохой работы вентиляции может служить и то, что существуют огрехи в заделке стыков при монтаже вентиляционных блоков, если здание строилось из готовых железобетонных панелей. Через негерметичные стыки запахи из одной квартиры могут свободно проникать и в другие.
Также частой причиной является банальная замусоренность вентиляционных шахт. Но это уже должна быть забота организаций обслуживающих дом.
Что влияет на эффективность работы вентиляции
Из-за того, что вытяжка работает по принципу естественной вентиляции, установку любых механических систем план не предусматривает. В домах хрущевского типа на работу вытяжной системы влияет целый ряд факторов. К ним относятся:
Герметичность металлопластиковых окон нарушает естественное передвижение воздушных масс
- Высотность здания. При использовании каналов-спутников в вытяжной системе проблема посторонних запахов в квартире будет незнакома жителям первых этажей, но хозяева, чьи квартиры располагаются выше, определенно пострадают, особенно тех, которые на пятом.
- Наличие металлопластиковых окон и дверей. Герметичность данных конструкций нарушит естественное передвижение воздушных масс, что может привести к возникновению неприятных запахов из соседних кухонь и санузлов.
- Планировка комнат. От плановой расстановки комнат также зависит эффективность работы вентиляционной трубы. В хрущевках планировка специально предусматривает проходную комнату, которая позволяет легко перемещаться воздуху из самых дальних углов квартиры к вытяжной решетке. И когда проводится перепланировка — это приводит к нарушению воздухообмена.
- Материал вентиляционных каналов. Если поверхность вентиляционной шахты будет неровной, на ней начнут оседать грязь и жир. Со временем вентиляция просто зарастет мусором и перестанет нормально функционировать.
В перечне собраны основные факторы, влияющие на работу системы вентиляции, но есть еще два важных пункта — недобросовестная работа управляющей компании и минимальные знания жильцов в том, как устроена вентиляция дома.
Сотрудники ЖЕКа могут безответственно отнестись к процессу очищения вентиляционных шахт в доме, а безответственные жильцы самостоятельно затевают перепланировку в квартире, не понимая, что такие действия могут отразиться на качестве воздуха в квартире соседей. А также без предварительных расчетов противопоказано устанавливать мощные вентиляторы для вытяжки, потому что сильные потоки воздуха могут негативно отразиться на вентиляции соседей.
Резюме
Как видно, вентиляционная система является неотъемлемым компонентом любого жилища. От нее зависит не только качество воздуха внутри помещений, но и то, каким образом будет функционировать система отопления. Благодаря правильному подходу к вентилированию можно значительно снизить затраты на теплоносители, чем обеспечивается как локальная, так и глобальная экономия.
Качество воздуха в жилых помещениях оказывает непосредственное влияние на здоровье и самочувствие их обитателей
Поэтому разработке приточной вентиляции в панельной девятиэтажке и любом другом комплексе уделяется большое внимание. Расчет и проектирование схемы производится еще на стадии составления проекта
Кто должен чистить вентиляцию в многоквартирном доме
Проверка вентиляции в многоквартирном доме делается так: приложите к вытяжной решетке лист бумаги или бумажную салфетку. Если лист или салфетка не держится на решетке, значит, с вентиляцией проблемы.
Возможные причины отсутствия тяги:
- Шахта попросту не действует. Если дом старый, а шахта сделана из бетонных блоков, то на их стыках могут возникнуть трещины.
- В шахте засор. В воздуховоды попадают пыль, мелкий мусор, насекомые. На кухонной вытяжке могут образоваться жировые отложения.
- Нет притока. Если в квартиру не поступает свежий воздух, нечему вытеснять отработанный. При этом производительность притока и вытяжки должна быть примерно равна: воздуха, проходящего через маленькую оконную щелку, не хватит для полноценной вентиляции.
Самостоятельно можно только прочистить решетку на своем вытяжном отверстии; очисткой вентиляционных шахт занимаются специалисты. Если вентиляция не работает, проводится диагностика: в шахту спускается видеокамера, которая обнаруживает причину засора. Затем пневматической щеточной машиной убирается вся грязь.
Вентиляция должна пройти не только очистку, но и дезинфекцию. Распылитель с гибкой трубой проводится к середине шахты и очищает ее стенки антибактериальным раствором. Для более качественной обработки можно обратиться в санитарно-эпидемиологическую службу: специалисты проведут анализ бактериальной среды в вентиляции и подберут индивидуальное дезинфицирующее средство.
Проверка работы вентиляции в хрущевке
Проверяем тягу
Для начала нужно проверить работу схемы вентиляции в хрущевке. Берется листочек бумаги размером 10 х 10 сантиметров и прикладывается к заборной решетке на кухне или в санузле.
Если листочек удерживается, как приклеенный, тяга есть.
Еще один метод с помощью пламени спички или свечи: зажгите спичку и поднесите к решетке (аккуратно, чтобы не загорелась пластиковая сетка, если она установлена). При хорошей тяге пламя буквально втягивается в вентканал. При плохой – оно направлено строго вверх, при обратной наклоняется от решетки. Этот метод опасен тем, что в вентканале может скапливаться горючий и взрывчатый газ.
Опять понадобится бумажка. Следует открыть все окна и двери в квартиру и провести тест с листочком вторично. Если результат положительный – проблема в отсутствии тяги. В противном случае необходимо чистить вентиляционную шахту.
Когда шахт несколько, прикладываем бумажку к решетке на кухне, потом в ванной и туалете. По «поведению» листка сразу заметно, где поток воздуха самый слабый.
Принципиальные схемы естественной вентиляции
Многолетняя практика строительства многоквартирных домов привела к тому, что было отобрано несколько наиболее эффективных схем создания вентиляционной системы. Выбор той или иной схемы зависит от многих факторов: формы здания, количества этажей, загрязненности уличного воздуха в районе, уровня шума.
Схемы традиционной вытяжной системы
Традиционной признана система вытяжной вентиляции с естественным побуждением, то есть когда воздухообмен в помещениях осуществляется благодаря разнице температур и давлений.
Имеется в виду, что отработанный воздух выводится через вентиляционные шахты и каналы наружу (на крышу), а свежий поступает через окна, двери или специальные приточные клапаны.
Вариант с прокладкой отдельных шахт для каждой квартиры сейчас не рассматривается, так как он был целесообразен в эпоху малоэтажного строительства.
Понятно, что для высоток от 9 этажей и выше оборудовать множество параллельно идущих каналов физически не представляется возможным.
Поэтому в строительстве применяются две признанные рациональными схемы:

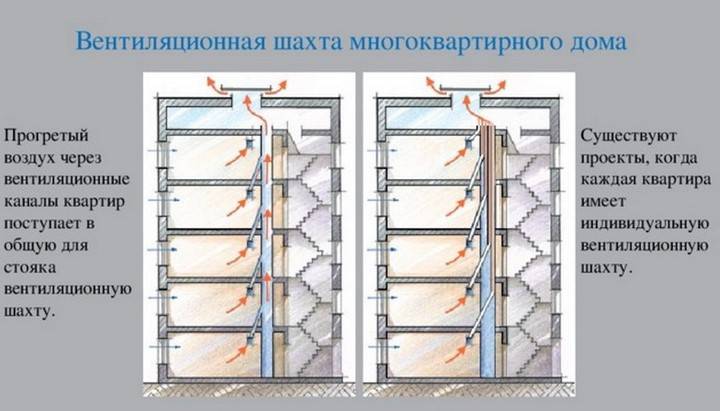

- Все шахты выводятся на чердак и там объединяются горизонтальным каналом. Из канала вывод загрязненного воздуха осуществляется через единственный выход, обустроенный в наиболее удобном месте.
- Отдельные квартиры присоединяются к общему стояку (шахте) параллельно расположенными каналами-спутниками, таким образом, отработанный воздух выводится над кровлей по вертикальным каналам.
Принципиальное различие заключается в двух моментах: наличии/отсутствии горизонтального сборника на чердаке и в наличии/отсутствии общих шахт на стояках.
Локальный отвод с верхних этажей обусловлен тем, что для создания тяги над квартирой должен находиться горизонтальный канал не менее 2 м в высоту.
Отдельно выведенные каналы, как и общая шахта, должны быть качественно теплоизолированы, иначе на чердаке образуется конденсат, вследствие чего происходит преждевременное разрушение материалов, появляется плесень.
Монтаж горизонтального чердачного короба производится с учетом особых требований. Например, диаметр его должен быть достаточным для того, чтобы не создавалась обратная тяга и воздух не возвращался в каналы. Это чревато попаданием отработанной среды в квартиры верхних этажей.
Иногда нет возможности монтировать громоздкий горизонтальный канал. Тогда обходятся узким сечением трубы, но для верхних этажей применяют все ту же локальную систему – введенные на чердак отдельные рукава.
Естественная вентиляция, которой оборудованы практически все дома старой застройки, имеет весомый плюс – не нуждается в электропитании.
Однако ее эффективность зависит от разницы температур в здании и помещении, а шахты и каналы требуют постоянной чистки, что на практике производится крайне редко.
Особенности расположения каналов в 9-этажном доме
У типовых домов процесс смены воздуха производится в естественном режиме. Приток свежих воздушных масс происходит в квартирах, вывод отработанной среды осуществляется через вентиляционные шахты, оборудованные каналами-спутниками.
Чаще всего каналы проложены от вытяжных отверстий в квартирах по схеме «через 2 этажа», но могут быть и поэтажными.
По нормам, отвод с 8-9 этажей производится не через общую шахту, а отдельно. При составлении подобной схемы берутся в учет усредненные атмосферные условия, то есть температура воздуха на улице +5 °С и отсутствие ветра.
Эта схема признана низкоэффективной, так как при изменении природных условий функциональность естественной вентиляции падает. Например, в сильную жару она бесполезна. Также возможно засорение вентиляционных каналов, что полностью перекрывает движение воздуха.
При отсутствии нормальной вытяжки потребуется экстренная чистка. Хотя обычно ее проводят каждые 5-6 лет.
Проверка работы вентиляции в хрущевке
Проверка работы вентиляции в хрущевке является очень важной задачей, которую необходимо выполнять регулярно. Неправильно работающая система вентиляции может привести к образованию плесени, нарушению микроклимата в помещении и повышению уровня влажности, что в свою очередь будет негативно влиять на здоровье людей, живущих в квартире
Вы можете проверить работу системы вентиляции самостоятельно. Для этого следует закрыть все окна и двери, включить вытяжной вентилятор и подождать несколько минут. Затем на месте вытяжного вентилятора нужно проверить, насколько хорошо он работает: наличие тока в вентиляторе, насколько он выбрасывает воздух из квартиры.
Также необходимо проверить наличие приточного воздуха через вентиляционные решетки. Для этого можно использовать тест на дым. Надо поднести светящуюся спичку к решеткам и посмотреть, насколько быстро дым распределяется в помещении.
Если вы обнаружили проблемы в работе системы вентиляции, то необходимо обратиться за помощью к специалистам. Они проведут полную диагностику и ремонт системы вентиляции.
Причины неудовлетворительной работы системы воздухообмена
Чистка вентиляции в многоквартирном доме не всегда меняет ситуацию. Поэтому первый этап — определение источника проблемы. Выделяют ряд основных причин:
- Пластиковые стеклопакеты или новые герметичные двери. Вентилирование многоквартирного дома происходит из-за разницы температуры и давления внутри и снаружи помещения. Старые деревянные окна и двери пропускали много свежего воздуха. За счёт этого происходит вентилирование помещения. Новые стеклопакеты и двери герметично закупоривают помещение, нарушая естественный ход воздухообмена. Исправить ситуацию может система микропроветривания, установленная на пластиковых окнах.
- Засорение вентканалов. В многоквартирном доме система вентилирования состоит из основных и прилегающих веток. Основной канал засоряется из-за частичного обрушения кладки или попадания крупного мусора. Прилегающие ветки, выходящие в квартиру, уменьшают пропускную способность воздуха из-за скопившейся на стенках грязи и копоти, старой решетки или обвалившегося куска штукатурки.
- Подключение мощной вытяжки. Если сосед вывел точеную принудительную вытяжку в основной вентканал, то в других квартирах нарушается баланс, движение воздуха практически полностью прекращается.
- Ухудшение движения воздушных масс летом. Связанно с маленькой разницей температуры между жилой зоной и улицей. Поможет установка кондиционера или вытяжного вентилятора.
- Ошибки проектирования или строительства. Бывают случаи, когда ни чистка, ни принудительная вентиляция не помогут. Причина — нарушение строения вентиляционного канала.
Есть несколько способов самостоятельно определить работоспособность системы вентилирования:
Как улучшить вентиляцию своими руками?
Существует несколько вариантов, которые позволят улучшить воздухообмен в квартире хрущевки: с помощью вытяжки, вентиляторов и т.д. Стоит отметить, если монтаж технических средств можно выполнить самостоятельно, то их подбор следует доверить только специалисту, в противном случае воздухообмен в квартире может быть нарушен.
С применением вентилятора
Когда вентиляция исправна, но ее эффективности не хватает для работы всех современных систем, проблему воздухообмена решают вентиляторы. В зависимости от назначения и функций выделяются два типа вентиляторов:
- Приточные вентиляторы. Эти средства служат средством размежевания грязных воздушных масс для проникновения свежего воздуха. Устанавливаться могут у стены или окна и в любом положении, но не напротив выходного отверстия;
- Вытяжные вентиляторы. Служат средством втягивания грязного воздуха в вентканал путем создания дополнительной тяги. Устанавливаются внутри выходного отверстия. В обязательном порядке закрываются решеткой, т.к. резко втянутый вентилятором большой объем нагретых тяжелых воздушных масс может застрять в вентшахте и воспрепятствовать прохождению свежего воздуха;
С применением вытяжки
Вытяжка служит дополнительным отверстием наружу, которое обеспечивает дополнительный приток свежего воздуха. Ее сооружение приемлемо, когда основная вентсистема исправна, но не справляется из-за использования современных приборов.
Приточный клапан
В местах встречи горячего воздуха помещения и холодных масс, поступивших с улицы, образуется конденсат и, чем выше разница температур, тем выше вероятность его образования. Конденсат мешает полноценному воздухообмену в помещении.
Приточный клапан создает микродавление, которое не нарушает основной воздухообмен, и одновременно выталкивает воздух в небольшом пространстве вокруг отверстия. Если простыми словами, приточный клапан – это минивентиляция с решеткой для локального воздухообмена. Устанавливается только в местах вероятного образования конденсата: батарея, газовая плита, колонка, камин. Небольшой приток холодного воздуха успевает понизить температуру наиболее горячих воздушных масс перед их взаимодействием со свежим воздухом из основной вентсистемы, что снизит уровень конденсации.

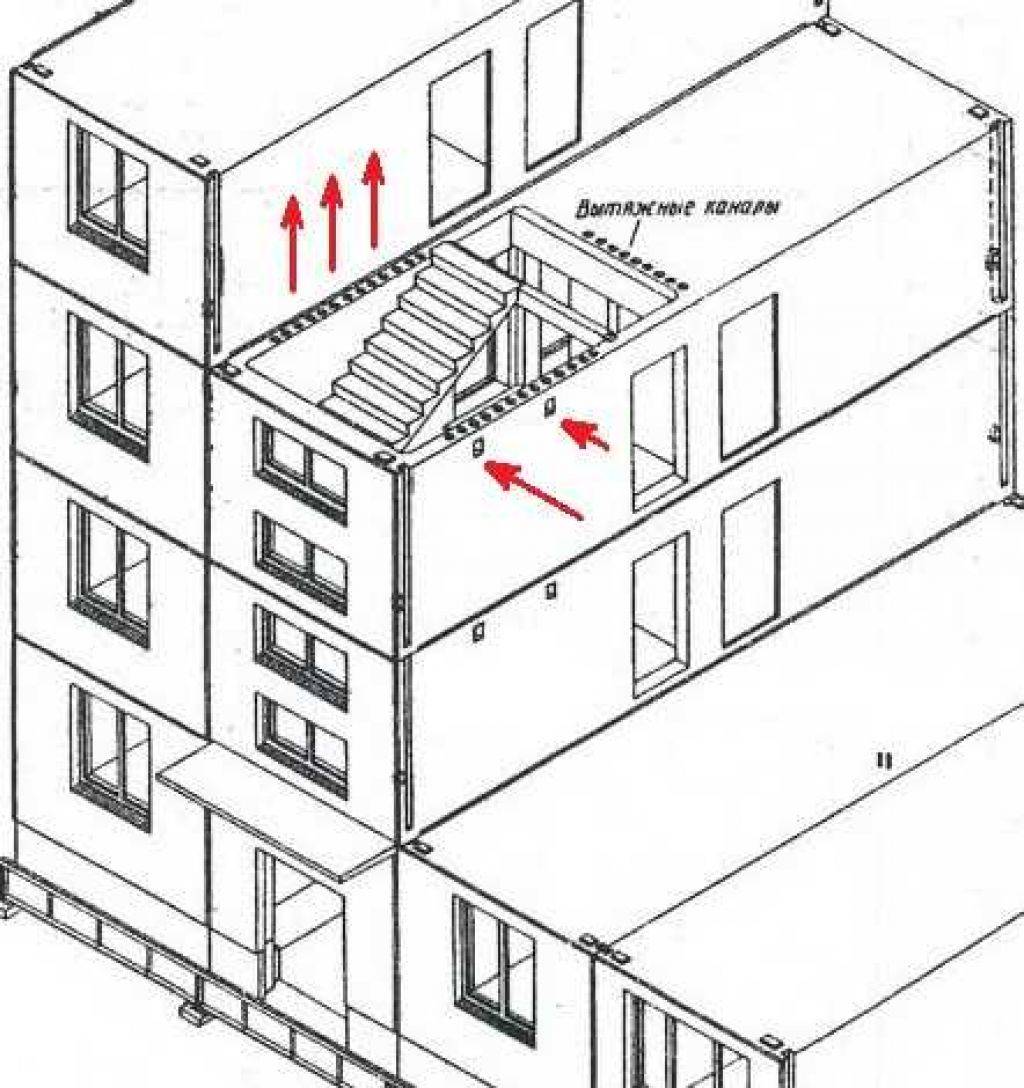

Как устроена вентиляция в панельном доме
Построенные в советское время панельные дома, да и современное бюджетное строительство от них не отличается, в плане вентиляции обозначены именно вентшахтами, пронизывающими дом с подвала до крыши с выходом за кровлю. При этом в разных типах домов использовались разные вентиляционные схемы. Их было четыре:
- С вертикальными сборными каналами – это когда к шахте подсоединялись вертикальные каналы от каждой квартиры. При этом канал проходил через соседнюю квартиру на этаже выше и врезался в шахту. Таким образом создавалась тяга вентканала для каждой квартиры.
- С горизонтальными сборными каналами на чердаке. От каждой квартиры вверх сооружались отдельные каналы, которые собирались на чердаке в единую шахту с выводом на улицу. При этом к шахте от каждого канала подводился горизонтальный участок.
- Без сборных каналов. Это так называемая поквартирная вентиляция в многоэтажном доме. Это когда от каждой квартиры выводился вентканал за пределы крыши.
- Чердачная вентиляция. Во-первых, в таких домах проводилось утепления чердака. Во-вторых, каналы выводились в чердачное помещения, а от него за пределы кровли выводилась общая вентшахта.
В независимости от того, какая использовалась в доме общая схема, вентиляция в квартире представляла собой отверстие под потолком и уходящий вверх в стене вентканал. Необходимо обозначить, что все описанные схемы предназначаются для зданий с разным количеством этажей. Ведь вести, к примеру, через 9 этажей к каждой квартире отдельный вентканал – дело затратное. Поэтому вентиляция 9-этажного панельного дома – это первая позиция из списка.
Такой план (схема) считается самой неудачной. Проектировщики старались сэкономить полезное пространство внутри квартиры. К тому же сборка такой вентиляции оказалась бюджетной, но при эксплуатации она создает немало проблем. Самая распространенная неприятность – перетекание воздуха со всеми запахами из квартиры в квартиру.
Что касается вентиляции 5-этажных домов, то здесь используются все остальные схемы. Правда, назвать их безупречными нельзя. Особенно это касается второй и четвертой позиции. В этом плане оптимальный вариант для малоэтажных строений третий пункт из списка. Отдельная шахта в каждую квартиру – это высокая эффективность работы вентиляционной системы.
Устройство вентсистемы в хрущёвках
Схема движение воздуха на примере однокомнатной квартиры
Вентиляция в хрущевках устроена следующим образом: воздух циркулирует за счёт физических законов, по естественной схеме. В качестве приточки выступают окна и двери. Вытяжка осуществляется через специальные отверстия, закрытые пластиковой или стальной решеткой.
Схема движения воздушных масс выглядит так: холодный, чистый воздух с улицы поступает через приоткрытые окна и двери. Также происходит процесс инфильтрации – проветривание через естественные щели между оконной рамой и проёмом, дверью и косяком. За счёт более низкой температуры, а также разности давления воздух устремляется в сторону вентиляционных решёток, по пути вытесняя более тёплый отработанный, который удаляется через решетки.
Совмещенный санузел домов некоторых серий не был оборудован отдельной вентиляционной шахтой, поэтому для проветривания было предусмотрено небольшое окошко, расположенное в перегородке между санузлом и кухней.
Существует и другая схема движение воздуха: на два помещения, раздельный туалет и ванную, одна шахта. Межу комнатами в стене пробито небольшое 200×200 мм отверстие. Воздух из туалета под действием аэродинамических сил устремляется в ванную комнату, а оттуда удаляется через отверстие.
Схемы вентиляции
Варианты расположения вентшахт
В домах хрущёвской постройки применяется две схемы устройства вентиляционных шахт. Каждая относится к своему периоду капитальной застройки Советского Союза и имеет свои достоинства и недостатки:
- Прямое удаление отработанных воздушных масс. Не подходит для проветривания 5 этажного жилого дома ввиду своей массивности. От каждой точки забора отходит свой вентиляционный канал, на крыше все собираются в один большой и поднимаются не меньше, чем на 2 000 мм над уровнем кровли. Это нормативное значение.
- Вентшахта с каналами-спутниками является более «продвинутой» системой. Подходит для оборудования пятиэтажных и более высоких многоквартирных домов. Состоит из вентиляционных блоков, поставляемых на строительную площадку в собранном виде. Есть общая вентиляционная шахта, к ней через этаж подключаются каналы-спутники от каждой точки забора. Теоретически данная схема устройства отсекает возможность перетекания отработанного воздуха из одной квартиры в другую.
Устройство вентшахты с каналами-спутниками
В некоторых типовых проектах использовалась ещё одна дополнительная схема: вентиляционная решётка устанавливалась в пространстве между деревянным полом и плитами перекрытия. Естественная тяга проветривала деревянные доски настила, значительно увеличивая срок их службы.
Вентиляция кухни с газовой колонкой
Особенность некоторых серийных домов хрущёвской постройки – наличие газовой колонки для подогрева холодной воды. Это создаёт определённые проблемы, так как во время её работы выделяется большой объём угарного газа, крайне опасного для человека. По нормам для сгорания 1 м3 требуется в десять раз больше приточного воздуха.
Газовая колонка подключена к дымоходу (вентшахте), и может возникнуть обратная тяга. Когда приточка закрыта, а вытяжка интенсивно удаляет воздух, образуется зона пониженного давления, угарный газ от колонки меняет направления и начинает поступать в квартиру.
Правильная эксплуатация газовой колонки предусматривает выполнение ряда требований:
- Газовую колонку запрещается закрывать или декорировать.
- Минимальный зазор до кухонной мебели 100 мм.
- Окна на кухне, особенно пластиковые, должны круглогодично эксплуатироваться в режиме микропроветривания.
- Над межкомнатной дверью устраивается вентиляционной отверстие, минимальный размер которого 100×200 мм.
Вентиляция санузла
Здесь тоже существуют два способа. Первый – одинаков с системами проветривания сталинских, брежневских и современных многоквартирных домов: отдельная шахта с выходом на крышу, есть нюанс, когда на туалет и ванную она одна. Тогда между помещениями устроена отдушина. Второй – используется только в домах хрущёвской постройки: вентилирование за счет форточки между санузлом и кухней.
