Системы приточной вентиляции в газовой котельной

Виды вентиляционных систем

Циркуляция воздушных масс в помещении выполняется естественной или принудительной. Первую применяют для котлоагрегатов тепловой мощностью до 30 кВт, если подобная система предусмотрена для данной модификации заводом-изготовителем.

Вторая схема устанавливается в более мощных котлах с развитыми поверхностями нагрева, несколькими контурами циркуляции и большой протяженностью дымовентиляционных каналов. Такая система теплоснабжения имеет большие аэродинамические сопротивления по пути движения газовоздушной смеси, которую потребуется преодолеть дымовым газам.

В связи с чем их движение может быть обеспечено только принудительно с использованием дутьевого вентилятора или дымососа.

Естественная

В наименьшей степени эффективная система и при этом более простая, устанавливается в одноэтажных домах небольшой площади с маломощными котлами. Зачастую ее используют для организации воздухообмена, протекающего в подвальных, чердачных, подсобных помещениях и гаражах.

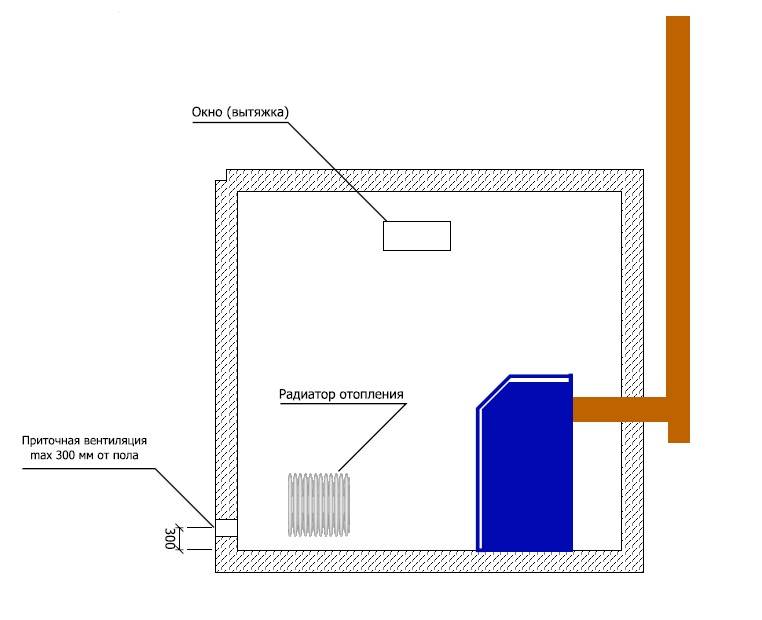

Естественная вытяжка в котельной

Забор воздушных масс в помещении топочной выполняется через форточки, оконные проемы, вентиляционные решётки в дверных полотнах, а вытяжная вентиляция — через воздуховоды, размещенные вверху стен либо в потолочных перекрытиях с выводом над крышей.

К примеру, размещают котлоагрегат непосредственно против входа, а вытяжное отверстие — над котлом. Воздушные массы передвигаются снизу, проходят через всю топочную и поступают вверх к вытяжке. Окно при этом может находиться на любой стене.

Выходное отверстие воздуховодов не рекомендуют размещать около котла. В зимнее время резкое падение температур наружного воздуха может отразиться на работе котла, в связи, с чем отверстие выполняют на расстоянии не меньше 1-1.5 м от зоны его расположения.

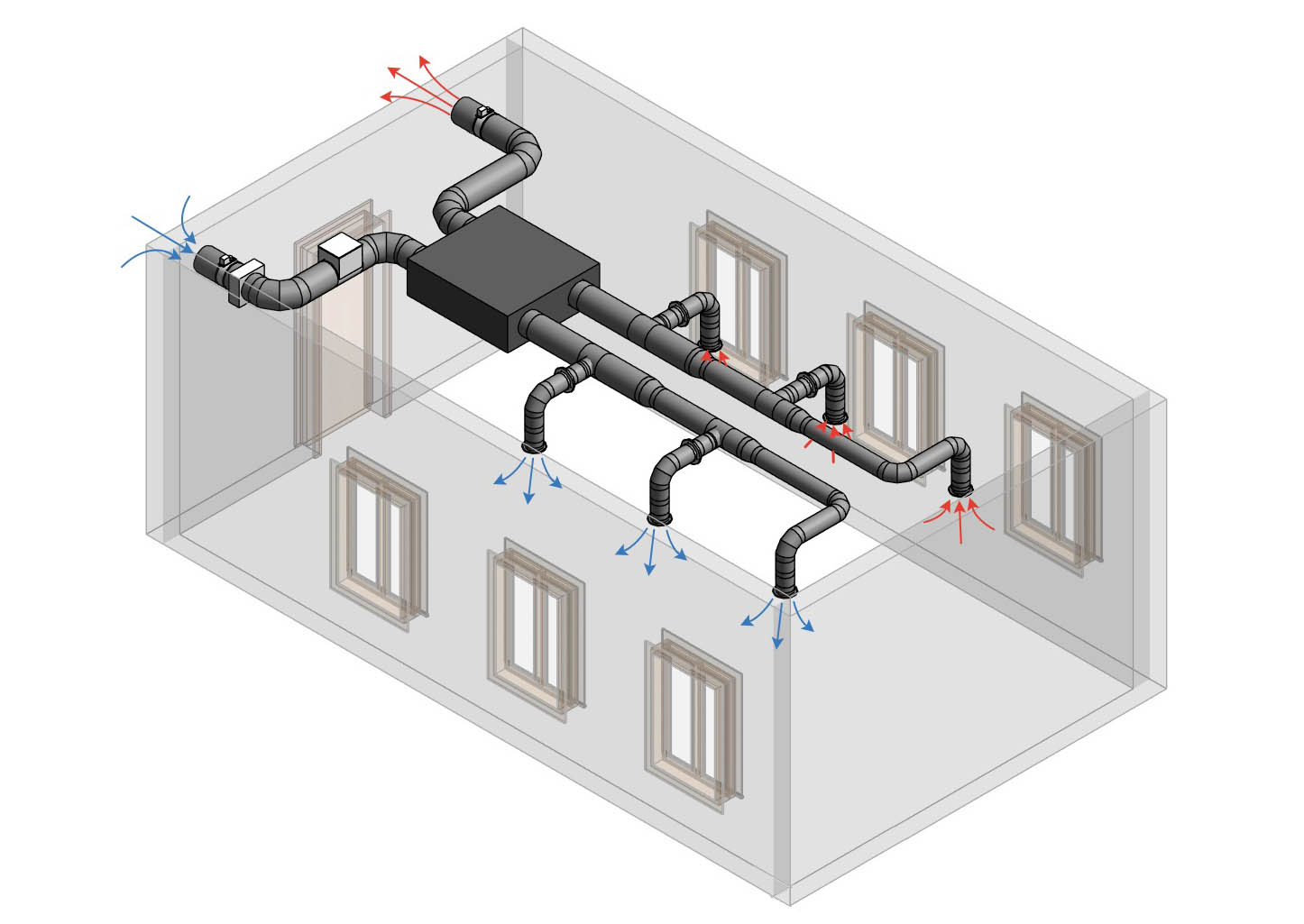

Принудительная

Турбированные отопительные устройства или котлы с принудительной циркуляцией устанавливаются только по рекомендациям завода-изготовителя оборудования. Они выпускаются с закрытыми топочными камерами, а воздух подается дутьевыми центробежными вентиляторами.

Для повышения эффективности котельного оборудования и его ремонта, в современных котлах устанавливают комбинированная система воздухоподачи с применением воздушных фильтров, калорифера, для предварительного подогрева воздуха и вентиляторов.

Для газовых котлов большей мощности дополнительно устанавливаются дымососы, которые создают разрежение в топке, тем самым заставляя перемещаться дымовые газы по газоходам.

Инновационные бытовые котлоагрегаты с закрытой топкой, использующие газообразное топливо, комплектуются автоматикой с погодозависимой системой управления и безопасности.

Она устанавливает режим в зависимости от температуры наружного воздуха, в связи, с чем регулирует подачу объема газового топлива. Данная функция должна согласовываться с количеством воздуха поступающего в котел, чтобы обеспечить полноту сгорания газа.

Для согласованности теплотехнических и аэродинамических процессов служат первичные датчики по температуре греющей воды и давлению тяги в топочном пространстве.

Таким образом, исполнительные механизмы в режиме открытия/закрытия топлива будет работать пропорционально с расходом воздуха, поступающего на горелочное устройство.

Вытяжка для настенных котлов с закрытой камерой

Несмотря на кажущуюся ненужность вентилирующего канала при эксплуатации настенных котлов с закрытой камерой, действующими на данный момент требованиями СНиП регламентируется монтаж воздухоотводящих систем:

• сечение отводящего трубопровода должно полностью соответствовать или превышать сечение отводного патрубка газового котла;
• дымоход отводящей трубы котлового оборудования должен быть изготовлен из нержавеющей или углеродистой листовой стали достаточной толщины;
• недопустимо применение асбестовых труб и элементов, изготовленных из материалов слоистого типа, в непосредственной близости к отводящему патрубку котла;
• подсоединение газовых котлов, оснащённых отводящим патрубком верхнего расположения, должно выполняться с присоединением вертикального участка;
• прямая часть вертикальной воздухоотводящей трубы не должна быть менее четверти метра, после чего допустимы конструктивные изгибы;
• вне зависимости от общей протяжённости монтируемой дымоходной системы, конструкция должна состоять не менее чем из трёх колен;
• между выводящей частью конструкции дымоходной трубы через стену и поверхностью потолка выдерживается минимальное расстояние 20-25 см.

Вентиляционный канал обустраивается разными способами: с горизонтальным выходом через стену, с наличием изгиба и подъёма, с выходом через потолочную часть и наличием изгиба, а также посредством прямого вертикального выхода через кровельные перекрытия.

Общая информация о котлах, их размещение

Их попадание в организм вызывает нарушения в процессах жизнедеятельности человека. В больших дозах соединения провоцируют развитие опасных заболеваний. Не стоит забывать и про сам природный газ: он взрывоопасен и требует особого отношения при использовании.

В частных домах применяются различные газовые котлы, к которым предъявляются разные требования по воздухообмену. Для напольного оборудования большой мощности установлены требования по размещению. Такие агрегаты можно устанавливать в отдельном специальном здании, в пристройке к основному дому, на чердаке, цокольном этаже или в подвале.

К объектам, где располагается напольный газовый котёл, предъявляются дополнительные требования:

1. Площадь не менее 4 кв. м.
2. Объём помещения не менее 8 куб. м.
3. Высота потолка не менее 2,2 м.
4. Ширина входного проёмы не менее 80 см.
5. Наличие не менее одного окна с прямым выходом на воздух с открывающимися створками для проветривания.
6. Наличие открытой приточки воздуха – щель в стене или оконном профиле, через которую постоянно поступает кислород.
7. Т. к. объект относится к взрывоопасным, площадь остекления в нём должна превышать 0,05 кв. м. на 1 куб. м. объёма помещения.

Использование подвала и цоколя допускается с ограничениями, при выполнении ряда дополнительных требований. В таких помещениях обязательно оборудование основной и дублирующей систем вентиляции, т. к. нарушение в работе конструкции воздухообмена приведёт к угрозе взрыва.

Чаще всего используются настенные котлы небольшой мощности. Средняя мощность таких нагревательных агрегатов 30 кВт. Они обеспечены продуктивной и удобной камерой внутреннего сгорания. К этому оборудованию предъявляются менее жёсткие требования по размещению. Настенные котлы можно размещать в подсобном помещении, на кухне или в ванной комнате.

Настенный газовый котел можно разместить в кухне

1. Доставка объёмов кислорода, нужных для непосредственного процесса горения. При недостаточном поступлении свежего воздуха горение провоцирует выделение чрезмерного количества опасных соединений.
2. Создаются оптимальные условия для эффективной работы оборудования.
3. Выведение из помещения продуктов горения и самого газа в случае нарушения работы оборудования.

Классификация вентиляционных систем, которые используются в большинстве частных домов:

1. По принципу создания тяги: естественная или принудительная.
2. По направлению движения: приточная, вытяжная, комбинированная (коаксиальная).
3. По конструкции: канальная или целостная, не имеющая каналов.

Факторы, влияющие на параметры системы воздухообмена в помещении с газовым котлом:

1. Мощность прибора, его функциональные особенности.
2. Площадь помещения.
3. Нагрузка на котёл (частота использования).
4. Наличие окон, дверей.
5. Особенности климата местности, где расположен дом (температура, ветер, осадки, влажность и др.).

Существует несколько факторов, влияющих на параметры системы воздухообмена в помещении с газовым котлом

Что еще учесть при обустройстве вентсистемы?

Существуют и другие требования к вентиляции. Они не менее важны, чем описанные выше. Вентсистему делаем полностью герметичной. Даже небольшая утечка копоти либо газа может стать причиной взрыва оборудования или ухудшения здоровья домочадцев. Герметичность воздуховодов обеспечиваем термоизоляцией. На все имеющиеся стыки наносим слой герметика, используя составы с повышенной стойкостью к открытому огню и повышенным температурам.

Расчет вентсистемы для бытовой котельной произвести сравнительно просто. Придерживаемся основного правила. Оно гласит: отток должен равняться показателю трехкратного воздухообмена, а величина притока определяется как сумма объема выделяемого при горении воздуха и определенной ранее величины оттока (немного подробнее об этом мы расскажем в следующем разделе). Если вы не дружите с математикой, доверьте расчет вентиляции специалистам. Им, кстати, можно заказать и составление точного проекта системы проветривания котельной. Руководствуясь им несложно обустроить своими руками любую по сложности вентиляцию.

При расчете системы особое внимание уделяем определению характеристик дымохода вентсистемы. Его диаметр зависит от мощности отопительного агрегата

В большинстве случаев сечение дымохода берут таким:

• 17 см – при мощности 40 кВт;
• 13 – 30 кВт;
• 12 – 24 кВт;
• 19 – 55 кВт;
• 22–23 см – 80–100 кВт.

Высота трубы дымохода берется такой, чтобы ее конец выступал на 3–5 м над кровельным коньком

Обратите внимание! При установке дымохода допускается делать максимум три изгиба либо поворота на всем его протяжении. Оптимальный материал для изготовления этой конструкции – нержавейка или оцинкованная сталь

Расчёт вентиляции котельной

Для расчёта системы вентиляции в котельной важны такие параметры, как:

• объём помещения;
• скорость потока воздушных масс (мин. 1 м/с);
• кратность воздухообмена (зависит от высоты помещения).

На основе этих показателей, с использованием специальных справочных таблиц,  можно рассчитать необходимый диаметр воздуховода.

Расчёт объёма воздуха для вентиляции котельной выполняют по следующей формуле:

V = L * S*  H * n, где

V – объём воздуха, который требуется заменить за 1 час,

L – длина помещения,

S – ширина,

H – высота,

n – кратность воздухообмена.

Для газовых котлов напольного типа вентилятор подбирают с учетом запаса мощности 20-30% при максимальной нагрузке.

От грамотного устройства вентиляции котельной зависит производительность работы оборудования и ваша безопасность, поэтому не стоит стремиться сделать вентиляцию котельной «своими руками» в угоду экономии. Доверьтесь профессионалам и вы получите качественные проектирование, расчёт и монтаж, которые будут отвечать действующей нормативно-технологической базе.

Вы можете бесплатно получить эскизный проект и стоимость вентиляции Вашей котельной

Получить!

3

Если в котельной установлено мощное отопительное оборудование, следует монтировать вентиляционную систему на механической тяге. Она функционирует, благодаря специальным канальным вентиляторам. Их технические характеристики подбираются с учетом диаметра имеющихся вентиляционных каналов.

При этом мощность таких вентиляторов всегда берут с запасом около 25–30 % при максимальной нагрузке на них. Заметим, что мощностные показатели вентиляционных устройств зависят еще от длины воздуховода и числа изгибов, имеющихся в нем. Желательно устанавливать вентиляторы в алюминиевых либо медных корпусах. Такие приборы обладают высокой стойкостью к возгоранию и плавлению.

Вытяжная труба с зонтиком

Оборудование для создания механической тяги достаточно дорогое. Но сэкономить на его монтаже можно. Достаточно смонтировать вентиляцию только на выдув либо только на приток. Но подобная система будет не самой безопасной. Да и эффективность ее работы не очень высока. Поэтому специалисты советуют выполнять полную механизацию процессов воздухообмена в котельной.

Экономичность и качество работы вентиляции повышается и при установке автоматики. Сейчас созданы системы контроля, которые при запуске котельного оборудования сразу же включают вентиляторы, а отключают их, когда вытягивать угарный газ не нужно (при отключенном котле).

Расчёт сечения вентиляции

Чтобы правильно произвести расчет сечения трубопровода вентиляционной системы котельной, понадобятся следующие данные:

1. Кубатура помещения котельной, зависящая от высоты помещения. По требованиям СНиП ее высота не должна быть менее 6 метров. Очевидно, что в условиях деревенского дома такое требование невыполнимо. При расчете нужно учитывать, что при уменьшении этого показателя на 1 метр количество воздуха, необходимого для сгорания топлива, нужно увеличивать на 25%;
2. Скорость потока массы воздуха (не менее 1 м/с).
3. Кратность обмена воздуха. Величина, зависящая от высоты помещения котельной.

Результатом расчета будет потребность в воздухе, на основании которой, используя специальные таблицы, можно определить сечение трубопровода вентиляционной системы.

Расчёт производится с применением соотношения V = L x S X (6 — H) x 1,25 x n, где:

• V — объем воздуха для сгорания топлива;
• L — длина помещения;
• S — ширина помещения;
• H — высота помещения;
• n — частота смены воздуха в котельной, равная 3.

Таким образом, при определении потребности в воздухе учитываются фактические размеры помещения и величина прироста оборачиваемости воздуха. Получив искомое значение, диаметр воздуховода можно подобрать из таблицы.

Таблица: зависимость диаметра воздуховода от требуемого расхода воздуха

Для вентиляции помещений с газовыми приборами целесообразно устраивать дублированную систему вентиляции, чтобы одна из них работала при любых обстоятельствах.

При отключении электроэнергии вентиляция помещений будет производиться по каналам естественной циркуляции.

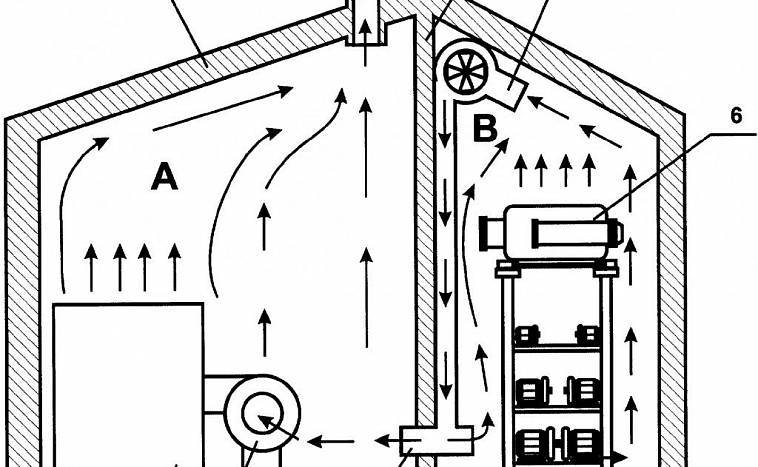

Как работают вентиляционные системы

Рассмотрим подробно работу различных типов вентиляции в помещении с газовым котлом:

Для механической тяги требуется монтаж вентилятора. Его устанавливают в вентиляционную решётку на подаче воздуха в помещение. Естественная тяга отличается тем, что перемещение воздушных масс происходит за счёт разницы давления в помещении и за окном. Но даже в этом случае, при нормальной тяге, монтаж небольшого вентилятора не помешает. При механическом типе вентиляции создаётся принудительный приток кислорода и эффективно выталкивается отработанный воздух.

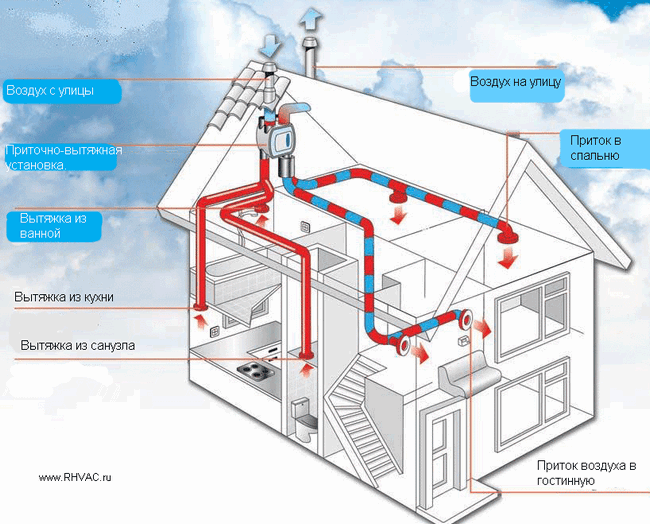

• Иногда в котельных устанавливают комбинированную систему вентиляции — приточно-вытяжную. Комбинация механической и естественной вентиляции создаёт хорошие условия для безопасной работы газового агрегата.
• Простейшая вентиляционная система — бесканальная. Это специальные отверстия в потолке или стенах, иногда соединяющие два помещения, например, кухню и санузел.
• При высокой загазованности и запылённости квартиры или дома устанавливают канальную вентиляцию. Это просчитанная система трубопроводов, которые идут по зданию. Расположение труб и их диаметр рассчитывает специалист.

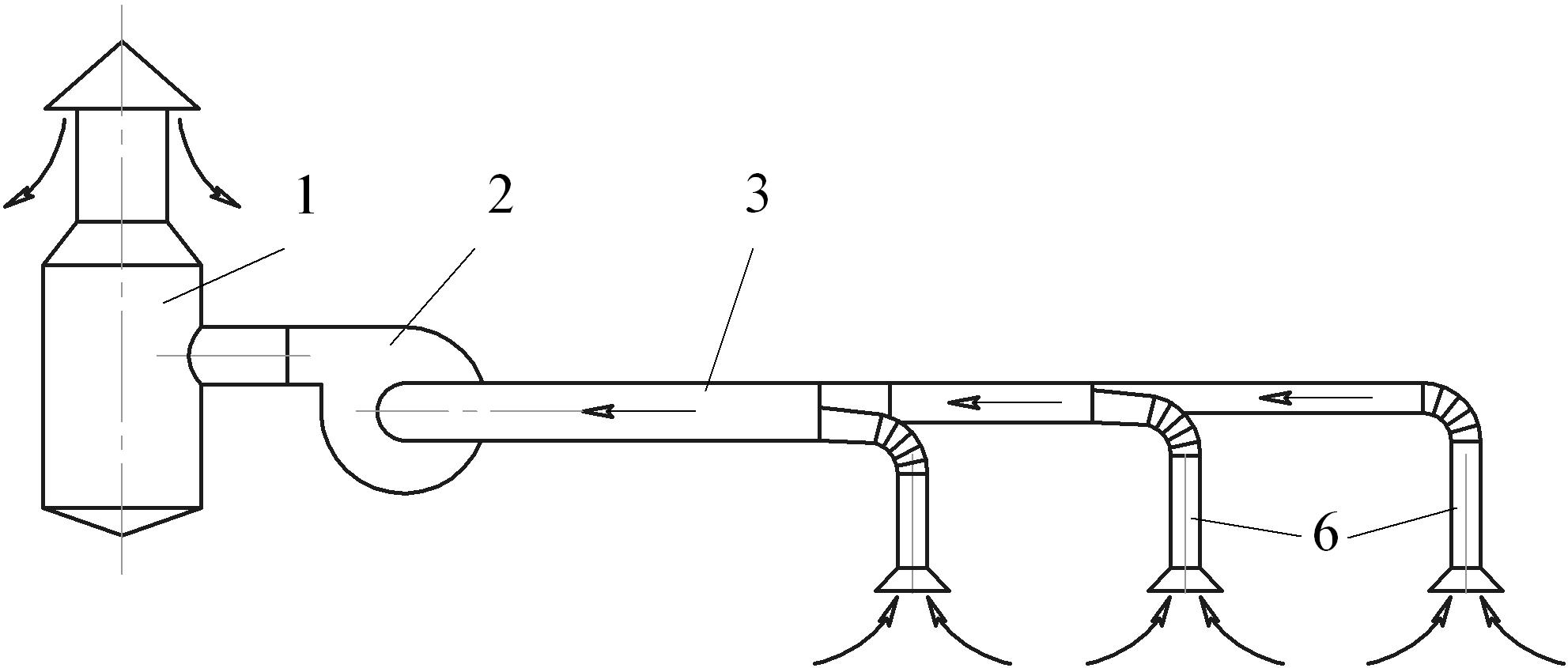

Принудительный тип вентиляции в котельной

Устройство вентиляции в подвальном помещении котельной С помощью вентилятора создается искусственная тяга. В практике чаще встречаются канальные приборы, выбирая их нужно учитывать сечение вентиляционных каналов, длину, количество изгибов. Лучше установить вентилятор и на приток и на отток воздушных масс. Причем рекомендовано покупать прибор с запасом мощности до 30%.

С помощью автоматики можно запустить вентилятор одновременно с включением газового оборудования. Эффективность вентиляции будет лучше. В практике автоматику устанавливают с кондиционером. Удобно, что при его работе воздух прогревается.

Виды вентиляционных систем

Циркуляция воздушных масс в помещении выполняется естественной или принудительной. Первую применяют для котлоагрегатов тепловой мощностью до 30 кВт, если подобная система предусмотрена для данной модификации заводом-изготовителем.

Вторая схема устанавливается в более мощных котлах с развитыми поверхностями нагрева, несколькими контурами циркуляции и большой протяженностью дымовентиляционных каналов. Такая система теплоснабжения имеет большие аэродинамические сопротивления по пути движения газовоздушной смеси, которую потребуется преодолеть дымовым газам.

В связи с чем их движение может быть обеспечено только принудительно с использованием дутьевого вентилятора или дымососа.

Естественная

В наименьшей степени эффективная система и при этом более простая, устанавливается в одноэтажных домах небольшой площади с маломощными котлами. Зачастую ее используют для организации воздухообмена, протекающего в подвальных, чердачных, подсобных помещениях и гаражах.

Естественная вытяжка в котельной

Забор воздушных масс в помещении топочной выполняется через форточки, оконные проемы, вентиляционные решётки в дверных полотнах, а вытяжная вентиляция — через воздуховоды, размещенные вверху стен либо в потолочных перекрытиях с выводом над крышей.

К примеру, размещают котлоагрегат непосредственно против входа, а вытяжное отверстие — над котлом. Воздушные массы передвигаются снизу, проходят через всю топочную и поступают вверх к вытяжке. Окно при этом может находиться на любой стене.

Выходное отверстие воздуховодов не рекомендуют размещать около котла. В зимнее время резкое падение температур наружного воздуха может отразиться на работе котла, в связи, с чем отверстие выполняют на расстоянии не меньше 1-1.5 м от зоны его расположения.

Принудительная

Турбированные отопительные устройства или котлы с принудительной циркуляцией устанавливаются только по рекомендациям завода-изготовителя оборудования. Они выпускаются с закрытыми топочными камерами, а воздух подается дутьевыми центробежными вентиляторами.

Для повышения эффективности котельного оборудования и его ремонта, в современных котлах устанавливают комбинированная система воздухоподачи с применением воздушных фильтров, калорифера, для предварительного подогрева воздуха и вентиляторов.

Для газовых котлов большей мощности дополнительно устанавливаются дымососы, которые создают разрежение в топке, тем самым заставляя перемещаться дымовые газы по газоходам.

Инновационные бытовые котлоагрегаты с закрытой топкой, использующие газообразное топливо, комплектуются автоматикой с погодозависимой системой управления и безопасности.

Она устанавливает режим в зависимости от температуры наружного воздуха, в связи, с чем регулирует подачу объема газового топлива. Данная функция должна согласовываться с количеством воздуха поступающего в котел, чтобы обеспечить полноту сгорания газа.

Для согласованности теплотехнических и аэродинамических процессов служат первичные датчики по температуре греющей воды и давлению тяги в топочном пространстве.

Таким образом, исполнительные механизмы в режиме открытия/закрытия топлива будет работать пропорционально с расходом воздуха, поступающего на горелочное устройство.

Нормативно-правовая база РФ

Монтаж вентиляционных систем обязателен вне зависимости от типа используемого отопительного оборудования (п.9.38 СНБ 4.03.01-98). Установка отопительного и вентиляционного оборудования производится под надзором представителей газовых служб.

Если при пусковых испытаниях будут выявлены недочеты системы вентиляции и технические несоответствия проектной документации, во вводе в эксплуатацию системы отопления будет отказано.

В задачи инспектора газовой службы входит визуальный осмотр оборудования, проверка функций безопасности, управления и произведение контрольных замеров окиси углерода. При необходимости собственник помещения может потребовать у инспектора предоставить сертификаты-разрешения на работу с анемометром или СРО

Вентиляция обеспечивает постоянный интенсивный приток свежего воздуха. Функционирование вытяжных систем регламентируется рядом нормативных актов.

Законодательные акты и ГОСТы

Нормативно-правовая база, касающаяся вентиляции и кондиционирования газового оборудовании, достаточно обширна. К этим НПА относятся:

• ФЗ №384;
• Постановление Правительства №1521 об обеспечении на обязательной основе соблюдения 384-ФЗ;
• Постановление Правительства №87;
• Постановление Правительства №410 о мерах безопасности по содержанию газового оборудования;
• СНиП (II-35-76, 2.04-05);
• СанПиН 2.2.4.548-96. 2.2.4;
• Стандарты и рекомендации АВОК в области вентиляции и т.д.

Но законодательные акты могут меняться, поэтому при монтаже вентиляционного оборудования для обустройства газовой котельной следует отслеживать их последние редакции в официальных источниках.

Все стандарты и нормативы, которые будут применяться при проверке вентиляционного оборудования, можно уточнить в газовой службе своего населенного пункта

Также все вентилируемые системы в помещениях с котельным оборудованием должны соответствовать следующим ГОСТам и СП:

• ГОСТ 30434-96;
• ГОСТ 30528-97;
• ГОСТ Р ЕН 12238-2012;
• ГОСТ Р ЕН 13779-2007 о кондиционировании и вентиляции в нежилых зданиях;
• ГОСТ 30494-2011о микроклимате в жилых и общественных постройках;
• СП 7.13130.2013 о требованиях при обеспечении противопожарной безопасности;
• ГОСТ 32548-2013 (межгосударственный стандарт);
• СП 60.13330.2012 (относится к СНиП 41-01-2003) и т.д.

На основании этих нормативных актов должна составляться проектная документация. Чтобы она не противоречила официальным требованиям и стандартам, необходимо на этапе разработки проекта провести тепловые расчеты и вычислить основные параметры вытяжной системы.

Сертификация вентиляционного оборудования

При покупке устройств вытяжки и поставки свежего воздуха следует проверить их документы. На вентиляционное оборудование, реализуемое на территории РФ, в обязательном порядке оформляется декларация соответствия.

Этот документ подтверждает то, что устройства соответствуют всем актуальным требованиям Таможенного Союза, изложенным в следующих технических регламентах:

• ТР ТС 004/2011 о применяемом низковольтном оборудовании и безопасности его эксплуатации;
• ТР ТС 020/2011об электромагнитной совместимости используемой аппаратуры;
• ТР ТС 010/2012 о безопасности машин и оборудования.

Это декларирование продукции является обязательным, но помимо него производитель или импортер вентиляционного оборудование может пройти официальную процедуру добровольной сертификации на соответствие стандартам ГОСТ. Наличие такого сертификата, полученного на добровольной основе, свидетельствует о высоком качестве продукции и надежности производителя.

Добровольный сертификат соответствия на воздуховоды можно запросить при покупке вентиляционного оборудования для газовой котельной. В нем указываются все технические характеристики продукции

Но добровольная сертификация требует дополнительных капиталовложений, поэтому на ней нередко экономят. В соответствие с ФЗ №313 и Постановлениями Правительства №982 и №148 обязательная сертификация вентиляционного оборудования упразднена.

Котельная в частном доме в отдельном помещении (встроенном или пристроенном)

Отдельные помещения-бойлерные для установки газовых котлов мощностью до 200 кВт должны быть отделены от остальных помещений негорючей стеной с пределом огнестойкости не менее 0,75 часа. Таким требованиям отвечает кирпич, шлакоблок, бетон (легкий и тяжелый). Требования к отдельным топочным во встроенном или пристроенном помещении следующие:

Минимальный объем — 15 кубометров. Высота потолков : при мощности от 30 кВт — 2,5 м; до 30 кВт — от 2,2 м. Должно быть окно с фрамугой или форточкой, площадь стекла не меньше 0,03 квадрата на каждый кубометр объема. Вентиляция должна обеспечивать не менее чем трехкратный обмен воздуха за один час.

В случае если котельная организована в подвальном или цокольном этаже, минимальный размер котельной будет больше: к обязательным 15  кубам добавляется 0,2 м2 на каждый киловатт мощности, которая идет на отопление. Также добавляется требование к стенам и перекрытиям, смежным с другими помещениями: они должны быть паро- газо- непроницаемыми. И еще одна особенность: топочная в подвальном или цокольном этаже при установке оборудования мощностью от 150 кВт до 350 кВт должна иметь отдельный выход на улицу. Допускается выход в коридор, ведущий на улицу.

Нормируется не площадь котельной, а ее объем, задается также минимальная высота потолков

Вообще, размер котельной в частном доме целесообразно выбирать исходя из удобства обслуживания, что, обычно, намного превосходит нормативы.

Особые требования к пристроенным котельным

Их не очень много. К пунктам, изложенным выше добавляются три новых требования:

Пристройка  должна располагаться на сплошном участке стены, до ближайших окон или дверей расстояние должно быть не менее  1 метра. Выполнена она должна быть из негорючего материала с пределом огнестойкости не менее 0,75 часа (бетон, кирпич, шлакоблок). Стены пристройки не должны быть связаны со стенами основного здания. Это значит, что фундамент надо делать отдельным, несвязным и строить не три стены, а все четыре. Пристройка делается из негорючего строительного материала

Что надо иметь в виду. Если вы собираетесь устроить котельную в частном доме, а помещения подходящего объема нет или высота потолков немного ниже требований, вам могут пойти на встречу и потребовать взамен увечить площадь остекления. Если же вы планируете строительство дома, то надо выдерживать все требования, иначе проект вам никогда не согласуют. Также жестко подходят и к строительству пристроенных котельных: все должно соответствовать нормам и никак иначе.

Стандартизация вентиляции при эксплуатации газовых котлов

Следует отметить, что газовое оборудование является источником повышенной опасности. Поэтому порядок проектирования и эксплуатации котельных стандартизирован государством, и соблюдение этих требований строго им контролируется.

Для упорядочения всех требований разработаны и применяются «Строительные Нормы и Правила 2.04.05. II-35», и II-35–76. Основные требования к помещениям для газовых котлов изложены выше.

Этот документ также регламентирует:

• порядок разработки технической документации;
• размеры и мощности вентиляционных систем для разного вида строений;
• их виды и порядок обустройства.

Необходимость вентиляции в частном доме

В помещении с газовым котлом должна быть оборудована вентиляция

Используются настенные агрегаты различной мощности, имеющие компактную и продуктивную топку открытого или закрытого типа. К размещению оборудования предъявляются менее жесткие условия, чем для напольных видов, поэтому их ставят в котельной, кухне, ванной комнате или подсобных помещениях.

Собственники иногда сомневаются в необходимости вытяжки в котельной, считая достаточным открывание фрамуги. Держать форточку постоянно открытой неудобно в зимнее время, а периодическое проветривание не полностью решает проблему воздухообмена. Организовывается принудительная подача воздуха, помимо естественного притока. При отсутствии нормальной вентиляции снижается производительность настенного котла, а нормальный приток воздуха обеспечивает сгорание топлива без остатков, поэтому увеличивается показатель эффективности.

Система выполняет функции:

• подает кислород в том объеме, который нужен для горения газа;
• вытяжка удаляет дым и угарный газ;
• убирает случайные выбросы газа, вызывающие отравление домашних животных и человека.

ЕСТЕСТВЕННАЯ ИЛИ ПРИНУДИТЕЛЬНАЯ ВЕНТИЛЯЦИЯ?

Однако далеко не каждый захочет строить вентиляционную систему такого большого сечения, ведь фактически это – «дыра» на улицу. Даже если она закрыта от грызунов надежной сеткой. К тому же, в безветренный день интенсивность вентилирования заметно снизится.

Чтобы решить эту проблему раз и навсегда, используют вентиляцию с механическим побуждением (принудительную). Мало того, стоит приобрести оборудование, следящее за скоростью вращения вентилятора. Датчик среагирует, если естественного притока станет мало, и регулятор включит принудительный приток.

Однако, у такого механического побуждения имеются недостатки, а именно – зависимость от электроэнергии и ненадежность электроники.

Стоит помнить о том, что в пригородах отключение энергии – не редкость. Это запросто может привести к отравлению угарным газом либо остановке теплогенератора.

Продумывая устройство вентиляции для котельной своего частного дома, следует учитывать все нюансы. Поэтому наученные своим или чужим опытом хозяева монтируют вентиляцию смешанного типа. Обычно вентилятор устанавливают только на отток. При этом все каналы стараются сделать так, чтобы естественный отток-приток тоже работал.

На его интенсивность влияют следующие факторы:

1. Фильтрация притока, обеспечивающая чистоту воздуха;
2. Расстояние между точками входа и выхода (чем больше, тем лучше);
3. Наличие поворотов вентиляционных каналов, каждый из которых снижает интенсивность на 10%;
4. Наличие рекуператора (устройства, подогревающего приток);
5. Присутствие рядом с входом в приточную шахту окон, дверей, люков и пр. (минимальное расстояние – 1 м);
6. Чистота, забитость каналов и решеток (низ входного отверстия со стороны улицы должен быть выше уровня снега на 0,5 – 1 м, но не ниже 1,5 м от земли).

Учитывая эти моменты, отток рекомендуется делать в виде вертикальной трубы, а приток – горизонтальной. Причем вытяжку располагают над теплогенератором, в идеале – на потолке (можно на стене, но не ниже 40 см от потолка). Приточный канал размещают за агрегатом как можно ниже, не забывая про уровень снега и земли.

Что касается площади каналов, их обычно делают равными (приток-отток), но сужение или расширение недопустимо. Причем сечение не должно быть обязательно круглым, лишь бы соотношение сторон прямоугольника не превышало 2/1.

Устраивая вентиляцию индивидуальной котельной в частном доме, иногда удается соблюдать нормы, обходясь вообще без дополнительного приточного канала. Это возможно при небольшой мощности оборудования (10-20 кВт) и интенсивной естественной вентиляции.

В этом случае достаточно зазора под дверью, площадь которого составит 0,02 кв. м (высота 2,5 см при ширине полотна 0,8 м). Однако не стоит слишком на это надеяться. Стандартные круглые каналы, диаметром 15 см и с принудительной вытяжкой, как правило, справляются с воздухообменом.

ДОПОЛНИТЕЛЬНЫЕ НЮАНСЫ

Законодатель установил также и другие правила, «рекомендованные» к соблюдению. К ним относится, в первую очередь, высота вытяжной трубы над кровлей. Требование здесь простое – высота вытяжки должна быть не меньше высоты дымовой трубы.

Она составляет:

• если кровля плоская (большая редкость) – 5 м;
• если крыша неплоская, а труба расположена далее 150 см от конька и парапета, то не ниже уровня конька (если ближе, то – выше, вплоть до тех же 5 м).

При суммарной мощности тепловых агрегатов свыше 60 кВт обязательна установка системы контроля загазованности. Использование асбестосодержащих материалов в приточных каналах – недопустимо.

Все шахты, применяемые для вентилирования котельных, должны быть произведены из негорючих материалов, стойких к окружающей и пропускаемой среде. Все элементы вентиляционной системы должны быть доступны для осмотра, чистки и ремонта.

  *  *  *

2014-2024 г.г. Все права защищены.

Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Автоматизация вентиляции котельной

Вентиляция котельной может быть автоматизирована для повышения безопасности людей, находящихся в котельной.

За это:

1. Выберите вентилятор с дистанционным или настенным регулированием скорости, запасом мощности (чем больше запас, тем лучше) и несколькими скоростями. Дистанционное управление должно быть установлено на входе в котельную. Если в помещении увеличивается концентрация окиси углерода или природного газа, то максимальная скорость извлечения может быть активирована дистанционно. Вентиляторы с дистанционным управлением стоят в среднем на 10-20% дороже, чем “обычные”.
2. В котельной установить газоанализатор – устройство, которое измеряет концентрацию газа и выдает сигнал о его превышении. Средняя стоимость простой домашней модели составляет 3000-6000 рублей.
3. Выберите котлы с функциями безопасности: датчик контроля пламени и датчик всасывания. Они автоматически отключают котел, если горелки гаснут или если тяга в дымовой трубе слишком низкая. В средней и высокой ценовой категории эти датчики устанавливаются практически во всех моделях.

Для безопасности лучше следовать всем правилам.
