Вентиляция в деревянном доме своими руками: схемы, фото, устройство

Кровельные выходы

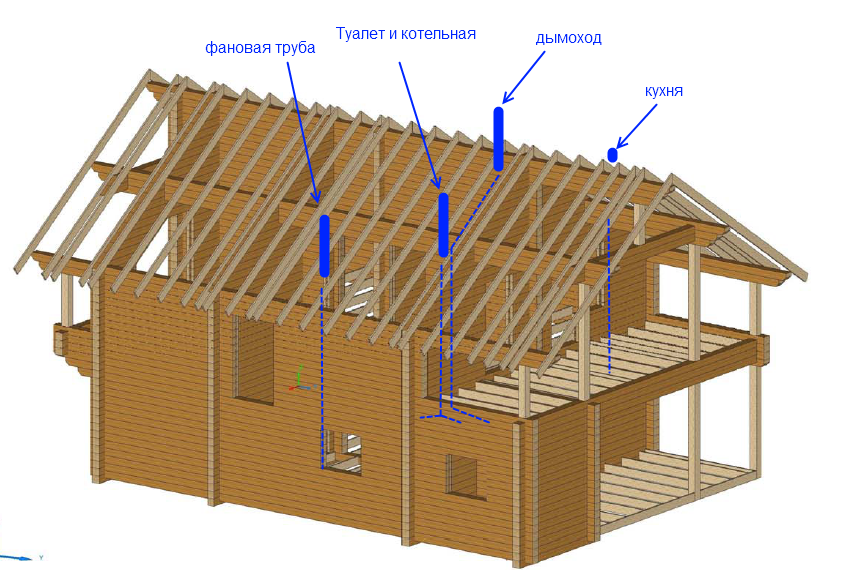

На выходе из кровли вытяжные трубы объединяют в общий вентиляционный короб прямоугольной формы. Общий короб можно заменить отдельными короткими вентиляционными выпусками, практически незаметными на кровле.

Для усиления тяги над трубой устанавливают специальный колпак – дефлектор. При боковом ветре или подъеме воздушных потоков от земли вверх он создает разрежение и работает как инжектор. Дефлектор защищает трубу от попадания извне осадков, птиц, иных крупных предметов.

Существуют технические требования к высоте канала по отношению к уровню конька, которые необходимо соблюдать. Это нужно для того, чтобы верх трубы был доступен для обдувания ветром с любой стороны и в вентиляционном канале всегда присутствовала тяга.

Советы по выбору бокса

Многих жителей коттеджей волнует вопрос, как установить душевую кабину в частном доме. Прежде всего, вам стоит ознакомиться с представленным ассортиментом таких изделий. Это необходимо, чтобы выбрать модель, подходящую по габаритам для вашего санузла. Сегодня встречаются следующие их разновидности:

стандартная душевая;
конструкция с поддоном;
многофункциональный гидробокс.

Приобретая изделие, обязательно учитывайте его внешние и внутренние габариты

Во-первых, важно, чтобы конструкция уместилась в отведенном для нее месте. Во-вторых, вы должны пользоваться изделием не в ущерб собственному комфорту. Что касается конфигурации моделей, оптимальным вариантом для небольших помещений станут угловые либо квадратные изделия

Они позволяют рационально использовать площадь санузла при угловом размещении сантехники. Владельцы крупногабаритных ванных комнат могут приобрести прямоугольные или эллипсовидные конструкции, которые полностью независимы от простенков в доме и могут быть помещены ближе к центру помещения

Что касается конфигурации моделей, оптимальным вариантом для небольших помещений станут угловые либо квадратные изделия. Они позволяют рационально использовать площадь санузла при угловом размещении сантехники. Владельцы крупногабаритных ванных комнат могут приобрести прямоугольные или эллипсовидные конструкции, которые полностью независимы от простенков в доме и могут быть помещены ближе к центру помещения.

Обратите внимание на то, какими функциями оснащена система. Сегодня можно приобрести как традиционный душ без поддона, так и современный гидробокс с полноценной ванной. Кроме того, у разных моделей существуют и другие возможности

Кабины предусматривают наличие подсветки, радио, различных режимов подачи воды и гидромассажа. Модели класса люкс бывают оснащены даже сауной или турецкой баней. Чем ниже функциональность изделия, тем оно обойдется дешевле. Специалисты в этом случае рекомендуют не экономить, а подобрать подходящий для вас вариант. Довольно хорошо зарекомендовали себя модели среднего ценового сегмента. В этом случае дополнительным плюсом покупки такого душа станет наличие в нем собственных боковых и задних стен, а не только передней панели

Кроме того, у разных моделей существуют и другие возможности. Кабины предусматривают наличие подсветки, радио, различных режимов подачи воды и гидромассажа. Модели класса люкс бывают оснащены даже сауной или турецкой баней. Чем ниже функциональность изделия, тем оно обойдется дешевле. Специалисты в этом случае рекомендуют не экономить, а подобрать подходящий для вас вариант. Довольно хорошо зарекомендовали себя модели среднего ценового сегмента. В этом случае дополнительным плюсом покупки такого душа станет наличие в нем собственных боковых и задних стен, а не только передней панели.

Обязательно поинтересуйтесь качеством изделия и попросите продавца показать инструкцию и сертификат на него

При этом важно проверить, чтобы комплектация модели в реальности совпадала с тем, что сказано в ее описании. Лучше воздержаться от приобретения дешевых китайских систем сомнительного качества. Придерживаясь этих нехитрых рекомендаций, вы обязательно выберете подходящее и добротное изделие

Придерживаясь этих нехитрых рекомендаций, вы обязательно выберете подходящее и добротное изделие.

Основные особенности рынка оборудования для вентиляции дома

Сегодня подобрать вентиляционные устройства на рынке можно для любых задач. Мировые производители изготавливают всевозможные варианты вентиляции. По сути, любое оборудование из этой области можно отнести к какой-то области из ниже указанных:

бытовые или для полупромышленного использования;
специальные устройства;
сугубо промышленные аппараты.

Устройства промышленного и бытового типа могут работать как дома (в квартирах, небольших частных постройках), так и в офисах, ресторанах и прочих помещениях площадью до 600 кв. м. Что касается оборудования для промышленных целей, оно способно обеспечивать приток свежего воздуха в количестве свыше 4000 кубометров в час.

Специальное вентиляционное оборудование приобретают для особых помещений. Например, оно может понадобиться для фармацевтических фабрик, операционных в больницах, для систем аварийной вентиляции и дымоудаления и так далее.

Лидерами среди производителей устройств для промышленной вентиляции являются следующие европейские компании:

Kanalflakt (Швеция);
Remak (Чехия);
Ostberg (Швеция).

В нашей стране уже многие годы используется оборудование этих компаний. Оно показало, что является самым качественным на рынке и наиболее надежным. С его помощью можно оборудовать как простые системы вентиляции в каркасных домах, так и более дорогие промышленные комплексы.

Кроме того, на рынке представлены и другие производители оборудования:

Арктос (Россия);
Wolter (Германия);
Ventrex (Восточная Европа);
Korf (Германия и Россия).

Эти компании также выпускают качественные вентиляционные системы. Чтобы выбрать конкретный вариант для отдельной ситуации, необходимо изучить проект дома, а также определиться с бюджетом на вентиляцию.

Особенно стоит отметить вентиляционные системы моноблочного типа. В отличие от других конструкций, которые собираются на месте, эти изготавливаются на заводе и поставляются уже целыми. Все части системы заключены в шумоизоляционный корпус.

Можно приобрести моноблочную вентиляцию у зарубежных и отечественных компаний. При этом отличия в качестве незначительны, ведь детали используются одни и те же. Таким образом, выбор конкретной компании зависит от финансовых возможностей клиента.

Как наладить вентиляцию в деревянном доме

Чтобы успешно справиться с этой задачей, необходимо чётко представлять себе последовательность действий и ожидаемый результат. Лишь в этом случае можно будет устроить в каждом помещении деревянного дома подходящие условия для проживания и сохранения постройки, предупредить размножение плесени, грибков и патогенных микроорганизмов, которые не только вредны и опасны для здоровья людей, но и оказывают разрушительное действие на деревянные материалы стен, чердака, пола и т.д.

Составить план

Это первый этап работы и самый главный. Лишь при наличии точной схемы можно добиться комфортных условий, иначе эффективность работы системы окажется неудовлетворительной, а обитатели дома будут испытывать серьёзные неудобства.

При создании плана установки системы вентиляции учитываются такие моменты, как:

площадь каждого помещения в доме;
нормативные показатели воздухообмена;
вид и особенности оборудования;
число людей, проживающих в доме.

Теперь подробнее о составлении плана. Сначала о том, какие нормы обмена воздуха существуют в настоящее время. Общие показатели для дома составляют примерно 3 до 5 м3 воздуха на 1 м2 площади. Это касается основных жилых помещений, не учитывая балконов. Также сюда не входят кухни и санузлы (для них расчёты производятся отдельно).

Для спальных и гостиных комнат минимальные показатели составляют от 30 м3 на одного человека. Для кухонных помещений, в которых установлена газовая плита, они несколько выше — не менее 60 м3, а в кухнях с электрической плитой — 50 м3. Во время приготовления пищи показатель обмена воздуха должен составлять около 180 м3. Что касается санузлов, то для совмещённых норматив требует около 50 м3, для раздельных — не менее 25 м3. Подсобные помещения — гардеробные, кладовки и др. требуется обеспечить воздухообменом не ниже 15 м3.

Составление плана установки системы вентиляции — ответственный процесс. Владельцам дома рекомендуется доверить это профессиональным специалистам, которые начертят необходимую схему и создадут подходящий проект.

Обустроить саму вентиляцию

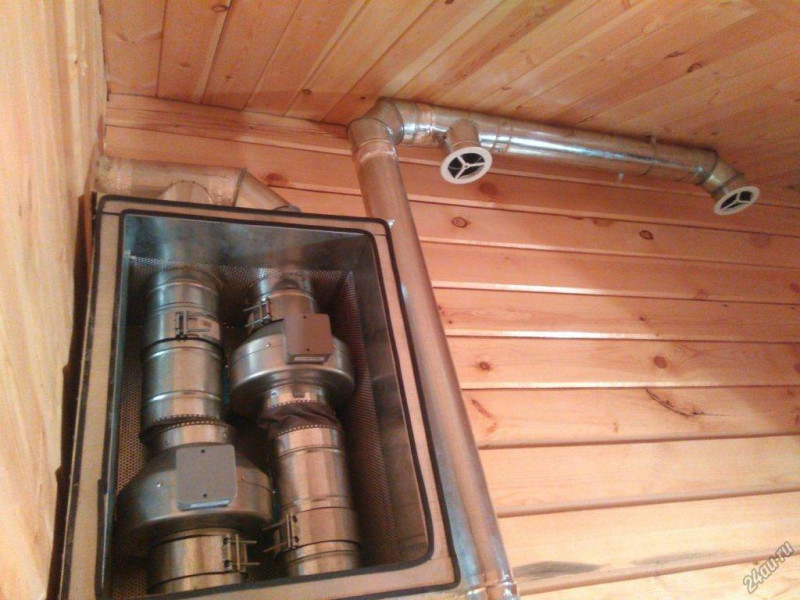

Основным этапом процесса создания и оборудования системы вентиляции является установка воздуховодов. В качестве этого оборудования используются специальные трубы. Они могут быть изготовлены из таких материалов как различные металлы и сплавы, полимеры или пластик.

Существует два типа воздуховодов, отличающихся друг от друга по конструкции:

Первый из них — это внешний. Он представляет собой короба, которые могут быть подвесными или приставными и устанавливаются под потолком или на стене. Именно их чаще используют в быту.
Второй тип воздуховодов — встроенные вентиляционные шахты, которые должны быть вмонтированы в стены ещё в процессе постройки здания.

Проектировщики рекомендуют использовать для деревянных домов трубы из пластика с гладкими внутренними стенками, имеющие круглое сечение (15-20 см в диаметре)

Важно, чтобы в местах стыков они не сужались. Если же без этого не получается смонтировать трубы, то сужение должно быть не резким, а как можно более плавным

Количество поворотов и изгибов следует непременно свести к минимуму. Такое оборудование удобно монтировать, оно хорошо проводит потоки воздуха. С наружной стороны на вентиляционных каналах должна быть установлена декоративная решётка для улучшения эстетического вида постройки.

Возможно, владелец дома намерен установить лишь вытяжку. Для этого достаточно одного воздуховода. А вот при установке приточно-вытяжной системы их потребуется два (в обязательном порядке) — один необходим для вывода отработанного воздуха из помещения, а второй — для доступа свежего воздуха из атмосферы. Возможно также установить воздуховоды в каждом из помещений дома.

Проверить работоспособность системы

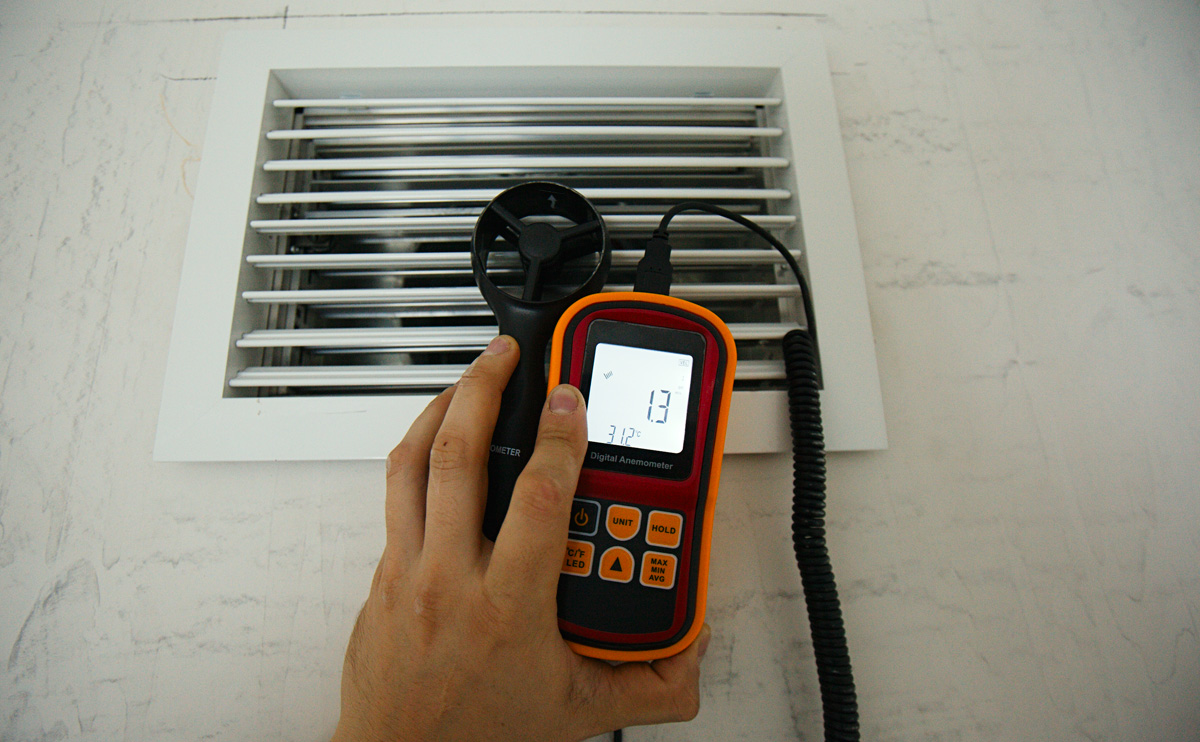

Это следующий этап в обустройстве вентиляционной системы. Для этой цели необходимо использовать специальный прибор, при помощи которого производится измерение скорости движения воздуха — анемометр. Он точно покажет, как движется воздух в системе. Можно также попытаться сделать это домашними средствами — взять лист бумаги и поднести его к наружному отверстию вытяжки. Если в ней имеется тяга, то будет заметно, как он словно бы «потянется» в отверстие. Не рекомендуется применять для проверки зажигалки, свечи или спички — это может стать причиной возгорания.

Работу системы вентиляции следует периодически проверять

Важно следить, собирается ли на оконных стёклах конденсат и не появляется ли на стенах сырость и плесень. Если это имеет место, значит воздухообмен в помещении не соответствует нормативам

Нормы и требования

Сделать вентиляцию просто так на глазок запрещается, потому что эта инженерная система работает по точным правилам вывода загрязненного воздуха с притоком свежего. И у каждого помещения есть свои нормативы воздухообмена. В некоторых из них нормы основаны только на обмене воздуха с учетом его объема. В других используются нормативы кратности замены фактичного объема самого помещения. То есть зависимость от размеров комнат, их площади и высоты потолков.

Предлагается таблица, в которой собраны показатели воздухообмена комнат частного дома.

Типы помещений	Объем воздухообмена или его кратность
Жилые	30 м³/ч
Кухня	60 – при 2-хкомфорочной плите 75 – при 3-х 90 – при 4-х
Ванная	25
Туалет	25
Совмещенный санузел	50
Душевая	5-кратный обмен
Гардеробная	1,5-кратный
Кладовая	1,5-кратный
Кабинет	0,5-кратный

Если в доме сооружается сауна, бильярдная и другие помещения, которые используются нечасто, то расчет воздухообмена производится с учетом условий эксплуатации комнат. При этом обязательно учитывается этажность строения. Потому что для одноэтажного дома естественная вентиляция – лучший вариант, если в нем нет большого количества помещений, эксплуатируемых со специфичными условиями. К примеру, та же сауна или пристроенная к дому баня. Кстати, в этих помещениях главное правильно организовать выход и вход воздушных масс.

Вентиляционные плинтуса и решетки

Для обеспечения хорошей циркуляции воздуха в пространстве между черновым и чистовым полами применяют следующий способ. При укладке досок чистового пола оставляют зазор между стеной и краем последней доски – около 2,5-3 см, который в дальнейшем закрывается плинтусом. По углам комнаты, отступив на 15 см от плинтуса, проделывают отверстия для вентиляции и закрывают вентиляционными решетками.

Часто, для увеличения кратности воздухообмена, в дополнение к решеткам устанавливают специальные вентиляционные плинтуса, в которых имеются отверстия для прохождения воздуха, диаметром около 10 мм. Плинтус крепят по всей длине на двух противоположных сторонах комнаты.

Высокие показатели кратности воздухообмена достигаются применением щелевого плинтуса, когда при его установке, под материал через каждые 50-75 см подкладывают деревянные прокладки толщиной 12 мм. Образовавшиеся в результате щели обеспечивают хорошую вентиляцию пространства под полом.

Необходимо также отметить, что совет, консультация или просто присутствие специалиста при обустройстве системы вентиляции дощатых полов, поможет избежать досадных ошибок в таком простом процессе.

Вытяжной тип вентиляции

Положительный ответ на вопрос о необходимости вентиляции в деревянном доме основан на многолетнем опыте строительства и эксплуатации частных домов. Организация движения воздуха является основой принципов вытяжной вентиляции. Воздухозабор должен быть беспрепятственным. Приточная вентиляция, реализованная естественным путем, обеспечивает поступление воздуха в дом с улицы. Основные преимущества:

Экономика;
простая конструкция системы вентиляции;
Наличие.

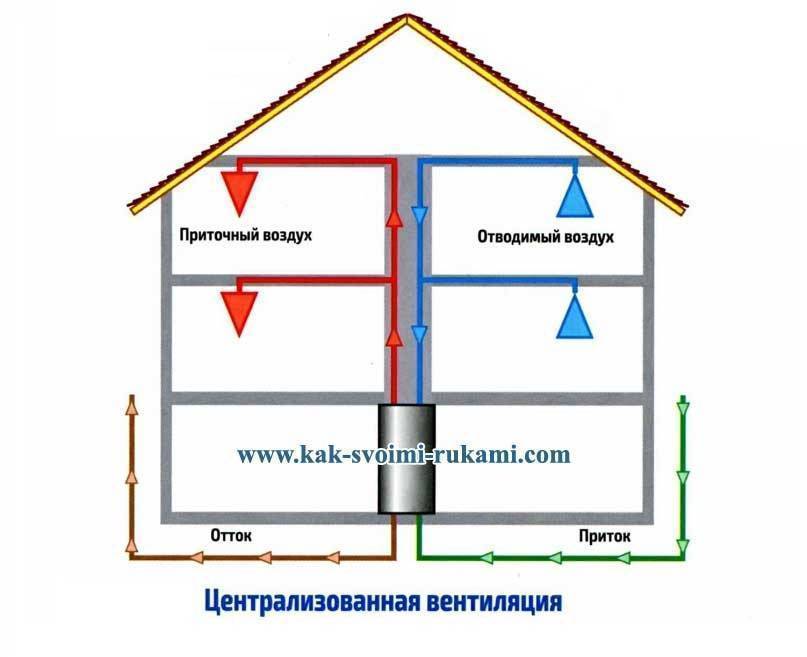

Вытяжная вентиляция в отдельно стоящем деревянном доме предусмотрена на этапе проектирования. Он состоит из центрального воздуховода с ответвлениями для обеспечения вытяжки воздуха из всех комнат в доме. Для повышения эффективности вытяжной вентиляции вентиляторы устанавливаются на входах в вентиляционные каналы. Мощность вентиляторов варьируется, поэтому подбирается в зависимости от размера помещения. Вентиляторы экономичны, имеются модели с автоматическим управлением.

Какими особенностями должна обладать вентиляция

Древесина является уникальным материалом, который обладает необычной способностью дышать, за счет чего обычно необходимость в вентиляции во многих помещениях такого строения вовсе отсутствует. Дело в том, что даже через стены происходит поступление свежего воздуха с улицы, а также постоянно устанавливается оптимальный для жизни микроклимат за счет поддержания качественного и естественного воздухообмена.

Но для таких помещений, как подвал, кухня и ванная комната даже такое свойство древесины не является оптимальным, поэтому обязательно важно в этих комнатах обустраивать качественную рециркуляцию воздуха. Вентиляция деревянного дома своими руками считается вполне легким и возможным делом, поскольку сегодня для этого можно приобретать специальные и удобные в установке и использовании элементы, а также можно позаботиться о формировании естественной системы

Можно выделить несколько основных видов систем, которые используются в доме из дерева:

Естественная вентиляция в доме

Естественная вентиляция считается наиболее простой в создании, однако, не слишком эффективной. Для нее не возникает надобности покупать или устанавливать какие-либо приборы или устройства. Она предполагает создание возможности для беспрепятственного и постоянного проникновения в определенные помещения строения свежего воздуха. Для этого еще в процессе строительства дома оставляются небольшие промежутки между бревнами, а также в определенной стене на кухне или в ванной может быть оставлено по отверстию сверху и снизу. Одно будет предназначаться для удаления воздуха, а другие для его поступления. При этом эти отверстия могут закрываться специальными элементами, поэтому открывать их можно только при необходимости. Такое устройство вентиляции обладает определенными минусами, к которым относится то, что вместе с воздухом будет проникать холод или жара с улицы. Уменьшить эти минусы можно с помощью подсоединения к этим отверстиям труб, которые выводятся на крышу строения.
Принудительная вентиляция так же может быть установлена в деревянном доме, однако для ее работы необходимо приобретать специализированное оборудование, которое должно быть установлено в строго определенном месте, а также должно соответствовать своими параметрами тому помещению или целому дому, где будет монтироваться. К положительным моментам такого вида системы относится то, что она обладает высоким КПД, а также проста в использовании. Однако есть и минусы, к которым причисляется то, что придется тратить на ее создание довольно много денежных средств, а также в процессе работы она будет потреблять определенное количество электрической энергии. Если ориентироваться на не слишком дорогое оборудование, то оно во время работы будет достаточно сильно шуметь, а также если в нем не будет обогревательного элемента, то через него, так же как и в случае с естественной вентиляцией, будет проникать холодный воздух в помещения.
Может быть даже смешанная вентиляция туалета или другого помещения в деревянном доме. Для этого обычно поступление свежего воздуха обеспечивается с помощью естественного процесса, для чего имеется соответствующее отверстие в стене, а вот удаление отработанного, влажного или загрязненного воздуха будет производиться с помощью специального вытяжного оборудования, которое будет иметь выход на крышу строения. Для этого обычно подбирается оптимальный по показателям вентилятор, обеспечивающий качественный и бесперебойный забор воздуха из определённого помещения.
