Устройство канализационной вентиляции
Вентиляция канализации в частном доме своими руками может быть выполнена вне зависимости от этажности дома и количества точек слива, важно лишь правильно разработать схему. Существует два возможных варианта – с использованием фановых труб и с применением вакуумных клапанов
Перед тем, как сделать выбор, следует знать, что в действующих строительных нормах перечисляются условия, при которых устанавливать фановые трубы обязательно.
К ним относятся:
- наличие нескольких этажей в доме с размещением точек слива выше уровня 1 этажа,
- диаметр стояков более 0,5 м.
В остальных случаях домовладелец имеет право ограничиться более простой схемой, однако специалисты подчеркивают заметное снижение эффективности работы канализации при использовании только клапанных устройств. Нужна ли вентиляция канализации в частном доме с использованием фановых труб, если ее наличие не обязательно по правилам – решает домовладелец, но он должен учитывать, что клапаны не являются полноценной заменой и не способны гарантированно предотвратить появление запаха или посторонних шумов.
На фото схема вытяжки канализации в частном доме с вентиляционной трубой при использовании септика в качество очистного сооружения
Как начать и важные моменты проектирования
Начинать создание нормального оборота воздушных масс необходимо начинать с оценки помещений. Рассчитывается кубатура жизненного пространства, учитывается потребность человека, которому для нормального функционирования требуется 10 м³ в час. Каждого жильца дома система должна снабжать воздухом на любом участке жизненного пространства. В зависимости от конструкции строения, используемых коммуникаций, оборудования выбирается тип вентиляции, которая способна обеспечить жильцов комфортными условиями проживания. Различаются три основных вида движения воздушных масс в помещениях по принципу действия:
- Естественная работает по принципу движения воздуха под действием разных температурных показателей. Как известно из курса физики, тёплые воздушные потоки более разряжены и поднимаются вверх. Используя этот закон, в верхней части строения предусматриваются конструкционные отверстия связанные с окружающей средой. Как правило, температура вне помещения ниже, чем внутри, поэтому тёплый воздух поднимаясь, вымещается холодным потоком из здания. Принято считать оптимальным рабочим показателем такой системы температуру на улицу в пределах от 5 до 15 градусов. При более низких температурных показателях в помещениях прогнозируемо создаётся сквозняк из-за интенсивности теплообмена. В случаях высоких температур эффективность системы снижается, потому что внутри дома прохладнее;
- Принудительная вентиляция осуществляется с помощью механических устройств, обеспечивающих подачу свежего воздуха внутрь и удаление застоявшихся, скопившихся воздушных масс наружу. Приток и отток выполняется под действием вытяжного и распылительного оборудования. Обычно такая система состоит из вентиляторов, воздушных клапанов, калориферов, кондиционеров, очистных фильтров, шумоглушителей. Для оптимального функционирования создаётся специальная коммуникационная сеть, обеспечивающая движение воздушных потоков – это воздушные каналы, воздухозаборные решётки, диффузоры, анемостаты. Эффективность системы повышает инсталляция контрольных датчиков, терморегуляторов, подключающих или отключающих вентиляторы согласно заданным, рассчитанным показателям;
- Смешанная система подразумевает дополнение естественного воздухообмена оборудованием вытяжного характера. Это могут быть вытяжки на кухне или вентиляторы в санузлах, встроенные или подключённые к коммуникациям естественной вентиляции. Как правило, такое оборудование устанавливается там, где высока степень загрязнения воздуха и приточный поток не успевает вытеснять загрязнения.
Проблемы вентиляции связаны с применением старых технологий строительства для современных условий. Большинство домов строится по устаревшим стандартам. При этом используются новые материалы, технологии, оборудование. Согласно устаревшим СНиПам приток воздуха осуществляется через зазоры в окнах и дверях, но установка металлопластиковых окон, дверей новых конструкций надёжно герметизирует помещение. Таким образом, жильцы защищены от сквозняков, повышается звуковой комфорт, улучшается энергосберегаемость. Только воздух застаивается, вследствие отсутствия возможности притока свежего потока. Результат выражается повышением влажности, кислородным голоданием.
Другой проблемой является скопление вредных веществ, которые попадают в организм через вдыхание. Они выделяются окружающими предметами – это мебель, стены, напольное покрытие, повседневные вещества для уборки, чистки поверхностей. Когда вентиляция в доме своими руками, сделана на совесть, воздух циркулирует и практически все вредные вещества выводятся наружу, не успевают скапливаться в опасных количествах и попадать в организм.
Финальные советы по строительству «правильного» туалета
Первый этап – подготовка ямы. Обычно делается квадратная яма со сторонами в 100 см и глубиной порядка 2 м. Прежде чем приступать к рытью выгреба четко выделите его пределы.
Стены и низ конструкции подлежат усилению. Для решения этой проблемы можно использовать бетонные кольца либо кирпич, также применяются бутовый камень, доски и пр. На дно выгреба насыпается щебенка и тщательно утрамбовывается. На щебенке обустраивается кирпичная кладка либо же делается бетонная стяжка.
Второй этап – обустройство выгребной ямы. Внутренние стенки выгреба подлежат обязательной влагоизоляции. Такая обработка предотвратит проникновение отходов из ямы в грунтовые воды. Для гидроизоляции стены достаточно заштукатурить либо проконопатить.
Третий этап – подготовка фундамента для туалетного домика. Традиционно такие домики устанавливаются на основания столбчатого типа. Углы строения должны опираться на кирпичные столбы, укрытые рубероидом в качестве гидроизоляционного материала.
Четвертый этап – подготовка рамной конструкции. Основа домика собирается из деревянных балок. Предварительно их необходимо обработать грунтовкой и покрасить. Подобная обработка предотвратит преждевременное гниение древесины. Соберите раму и установите ее на кирпичное основание. Выставьте на раму 4 стойки. Обязательно убедитесь в вертикальности их размещения. Для получения надежной фиксации используйте болты. Дополнительно укрепите конструкцию при помощи металлических пластин. Установите балки для кровли, а также стойки для монтажа дверей.
Пятый этап – обшивка конструкции. Прибейте к каркасу вертикальные бруски или доски под вагонку, сайдинг или другой выбранный вами материал. Доски крепятся на расстоянии в 150 мм друг от друга. Основание для сидения и внутреннюю поверхность стен тоже нужно обшить вагонкой или другим желаемым материалом.
Шестой этап – установка дверей. Сбейте дверь, закрепите петли в соответствующих местах и навесьте полотно. При желании установите фурнитуру и дополнительные элементы в виде порожка, наличников и т.п.
Седьмой этап – обустройство освещения дачного туалета. Чтобы уборной было удобно пользоваться в любое время суток, к ней нужно подвести электричество. Светильник выбирайте на свое усмотрение.
Также над дверью нужно вырезать окошко желаемой формы. Через него помещение будет освещаться в дневное время.
Восьмой этап – обустройство вентиляции
Чтобы дачный туалет не стал источником неприятных запахов, отравляющих жизнь, уделите должное внимание обустройству вентиляционной системы
Вентиляция в дачном туалете своими руками

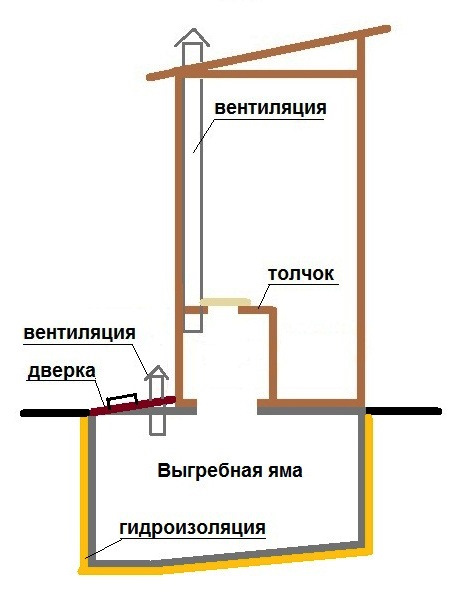

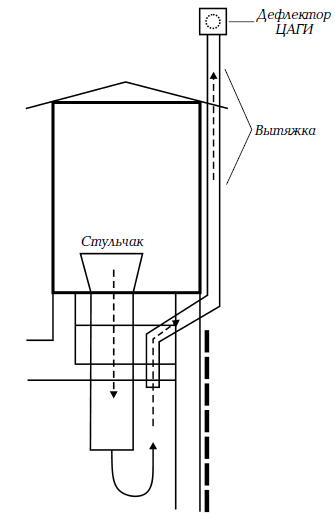

Схема вентиляции дачного туалета
Большинство дачных туалетов сооружается по типу выгребной ямы, обладающей серьезным недостатком – это зловонные газы, появляющиеся в результате брожения каловых масс. Герметически закрыть яму невозможно, поэтому в дачном туалете необходима вентиляция.
Выполнить все работы по монтажу вентиляции туалета на даче можно своими руками. Вентиляция дачного туалета обычно представляет собой одну трубу, ведущую из ямы вдоль задней стенки туалета. Заканчивается она на 75 см выше уровня крыши. Используются трубы из ПВХ или асбестоцемента диаметром 10 см. В качестве креплений удобны металлические скобы.

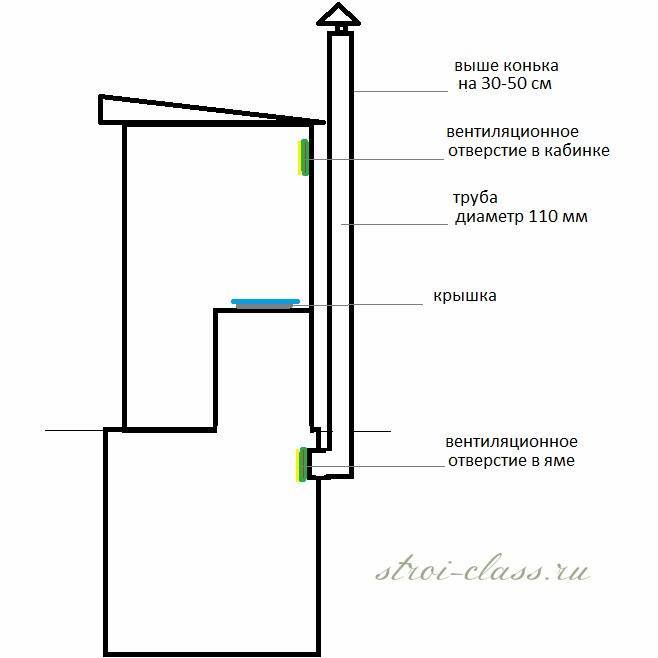

В выгребной яме предусматривается специальное отверстие для вентиляции, куда патрубок устанавливается еще до бетонирования. Однако иногда такая схема вентиляции дачного туалета не всегда эффективна и запахи проникают в кабинку. Можно собрать собственными руками вентиляцию кабинки дачного туалета. Для этого нужно приобрести:
- два отрезка трубы из ПВХ 0,5 м и 2 м диаметром 11 см;
- угловое соединение на 90 градусов;
- зонтик или дефлектор;
- декоративная решетка;
- крепеж.
Вытяжное отверстие для вентиляции туалета на даче просверливается в стене, как можно ближе к крыше. Диаметр отверстия должен соответствовать диаметру трубы. Трубы соединяются уголком, короткий отрезок вставляется в отверстие. Лишний отрезок трубы изнутри помещения отпиливают. На верхний срез длинной трубы надевают дефлектор или зонтик, с помощью уровня необходимо проверить вертикальное расположение трубы, после чего она крепится длинными саморезами и хомутами к стене. На выход трубы внутри туалета устанавливается вентиляционная решетка. Чтобы в щели не дуло, их заливают силиконом или монтажной пеной.

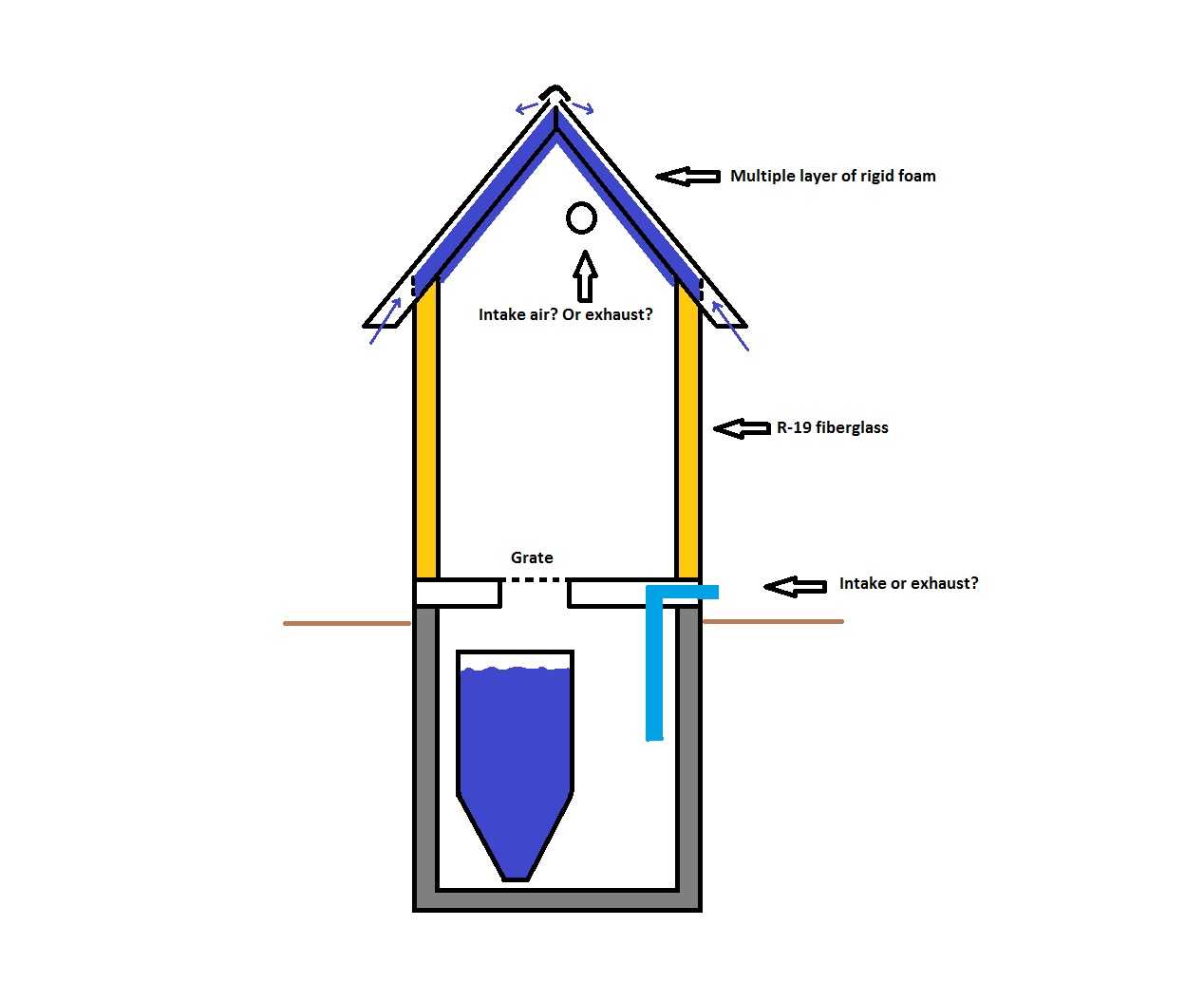

Вентиляция уличного туалета будет работать по такому принципу: свежий прохладный воздух проникает в кабинку, поднимается вверх вместе с неприятными запахами и выходит на улицу. Но перед тем как сделать на даче вентиляцию туалетной кабинки, нужно позаботиться об отведении газов из выгребной ямы. В противном случае, сделанная своими руками вентиляция дачного туалета, не будет достаточно эффективно бороться со зловонием.
Приточная вентиляция дачи своими руками
Потоки воздуха при приточной вентиляции дома
Сооружение приточной вентиляции дачи своими руками – это сложный и достаточно дорогостоящий процесс. Но некоторые народные умельцы, задумавшись, как делается вентиляция дачи, приходят к оригинальным решениям. Приток воздуха осуществляется с помощью воздухозаборника. Его монтируют с северной стены. Состоит установка из пары канальных вентиляторов и двух труб, по которым воздух идет в корпус старого, но герметичного холодильника. Здесь подключены 2 радиатора от автомобиля, соединенные с рекуператором. В каждое помещение дачи направляется по 2 – 4 трубы (в зависимости от мощности установки и площади комнаты) с вентиляционными решетками. Приточные решетки размещаются в 0,2 – 0,3 м от пола.
Рачительные хозяева используют отработанный теплый воздух в холодное время для обогрева теплицы. Тем, кто захочет воспользоваться их опытом, придется провести вентиляционную трубу не вверх через крышу, а в направлении теплицы. Эвакуироваться воздух будет принудительно насосом «улитка».
Как сделать вентиляцию в санузле своими руками
Сделать вентиляцию в частном доме своими руками – это в первую очередь определиться, где это помещение расположено относительно других комнат. Здесь вариантов много, но самый удобный вариант, если их стена внешняя. Для естественной вентиляции надо просто сделать в стене отверстие под воздуховод, установить его туда с выводом на улицу и подсоединить его к вертикальному стояку, который собрать своими руками. Стояк должен быть поднят выше крыши на 1 м, и его придется теплоизолировать. Если делается принудительная вентиляция, то со стороны комнаты надо установить на стену оконный или канальный вентилятор.
Если такой стены у туалета и ванной нет, тогда придется вести воздуховод через другие комнаты. Обычно это делают через кухню, объединяя общую систему в одну. То есть, от туалета и ванной ведется горизонтальный участок воздуховода под потолком через кухню, к которому подсоединяют отвод и для кухонного пространства. Воздуховод выводят через кухонную стену на улицу. После монтажа можно сделать декорирование вентиляции с помощью коробов из пластика, дерева, гипсокартона.
С помощью вытяжного вентилятора
Если делается принудительная схема вытяжной вентиляции, тогда вентилятор устанавливается снаружи общей магистрали. Если естественная, тогда воздуховод выводится на улицу выше конька кровли.
Здесь важно правильно выбрать тип вентиляторной установки. По понятным причинам это не может быть накладная конструкции
Здесь подойдет или канальный вид, или радиальный, или крышной. Самый простой в плане установки – канальный вентилятор. Он просто вставляется в стену, а уже к нему присоединяются воздуховод от горизонтального участка, прошедший по кухне, с другой стороны небольшой высоты стояк. Хотя и здесь лучше вывод сделать выше крыши, чтобы неприятные запахи не просачивались обратно в дом.
Монтировать воздуховоды просто, потому что они собираются или по принципу раструбной системы (одна в одну), или при помощи специальных переходников на хомуты или на герметик. Канальный вентилятор просто вставляется в стену, ни к чему не прикрепляясь. Единственное, что надо сделать, это запенить пространство между стеной и трубой.
С помощью приточного клапана
Приточный клапан – это труба в стене, закрытая с внешней стороны сеткой, а с внутренней фильтром. Получается так, что воздух просто проходит по трубе, попадая в помещение ванной или туалета в частном доме. Неплохой вариант, но лучше выбирать клапаны с регулятором зазора и утеплителем внутри трубы. Этот вариант дает возможность регулировать подачу притока свежего воздуха через стену.
Понятно, что сам клапан вопроса воздухообмена не решает. Он предназначен именно для прямого попадания воздуха с улицы внутрь помещения. Отток все равно производится через установленный стояк. А сам воздушный клапан устанавливается точно так же, как канальный вентилятор. То есть высверливается в стене сквозное отверстие, куда прибор и вставляется. И также зазор между ним и стеной заполняется монтажной пеной. Никаких крепежей. То есть, самое сложное в его монтаже – сверление отверстия.
Сложные системы вентиляции
Отдельные системы сложного типа в ванной и туалете частного дома не используются. То есть, специально для отдельно взятых комнат нет вентиляционных систем. Сложные могут быть установлены на весь дом с подключением в схему туалета и ванной. При этом конструкция может быть очень сложной: с фильтрацией, гасителями шумов, рекуператорами, с помощью которые нагревается приточный воздух. В некоторые модели производители добавляют калориферы электрические или водяные.
Это на самом деле сложные по схеме и количеству оборудования вентиляционные системы. Но надо отдать должное, что они на сегодняшний день являются и самыми эффективными. Их конструкция – это блок, в котором располагаются все вышеобозначенные приборы, и сеть разбросанных по всему дому воздуховодов как для приточного участка, так и для вытяжного. Обычно блок устанавливается на чердаке, здесь же собирается схема вентиляционных труб с вводом в комнаты через потолок.
Такие системы сложны для сборки своими руками. Поэтому их монтажом занимаются профессионалы. Хотя производители уверяют, что их конструкции собираются по модульному принципу, как большой конструктор.
Вентиляция своими руками: план действий
Чтобы самостоятельно спроектировать систему вентиляции, придется совершить целый ряд действий. Проще, если последовательность известна.
Подготовительные работы
Сбор информации и элементарные расчеты — вот с его начинается самостоятельное создание проекта вентиляции.
- Рассчитать кратность обмена во всем доме/квартире. Она зависит от объема помещений (нужно посчитать кубатуру каждого помещения), их назначения, количества проживающих. По санитарным нормам в жилых помещениях воздух должен сменяться один раз в час, в технических (кухня/ванная/туалет) — не менее трех раз в час. Нормы для котельных свои и их надо учесть (зависят от типа отопления). Сложив все цифры, получаем требуемую производительность системы, по которой считается сечение вытяжного воздуховода, подбирается производительность вентиляционного оборудования.
- Нарисовать схему движения воздушных потоков. При этом сразу приходится прикидывать положение приточных и втяжных каналов.
- Нарисовать схему воздуховодов. Пока без размеров и деталировки, просто придерживаясь правил и стараясь вписать систему, не слишком усложняя дизайн. Вот тут все сложно, так как скрыть воздуховоды можно только за подвесным или натяжным потолком. В противном случае будет они открыты.
Предварительные данные готовы. Еще некоторое время обдумывайте где и какие устройства должны находится.
Расчеты параметров и деталировка
Когда все вопросы по схеме решены, она приняла окончательный вид, приступаем к деталировке. Сначала тоже идут расчеты, потом приходится искать составляющие системы, решать, какой фирмы использовать оборудование и сводить бюджет.
- Рассчитать сечение воздуховодов, основываясь на кратности обмена, объеме помещения и скорости «бесшумного» передвижения воздуха. Иначе жить будет невозможно.
- Внести размеры на схему (можно перерисовать).
- Провести деталировку. То есть составить перечень необходимых элементов систем с указанием типа и сечения.
- Высчитать сопротивление каждого участка системы, подобрать вентиляторы (по рабочей точке в характеристике с учетом полученного сопротивления системы). Учесть уровень шума от работы вентилятора, принять меры по его уменьшению (подобрать малошумную модель).
- Посчитать стоимость компонентов системы. Попытаться свести «наличку» с желаниями. Тут приходится несколько раз менять компоненты, двигаясь от того, что хочется, к тому, что реально.
- Рисуем чистовой проект с полной деталировкой. Надо помнить также про узлы прохода вентаканалов через стены/потолок/кровлю, расходные и изоляционные материалы, вентиляционные решетки и диффузоры, крепеж и все другие «мелочи» которые выливаются в приличную сумму.
Монтаж и настройка
«Осталось» найти, купить, смонтировать. Написано мало, а сил, времени, нервов на реализацию этого пункта потребуется много. Только после этого можно сказать, что Вентиляция своими руками полностью готова.
Но и на этом не все. Сделанную своими руками вентиляцию надо запустить, отрегулировать. Это тоже не самый простой процесс — добиться согласованной работы системы в целом. Потом, в процессе эксплуатации, перенастройку приходится делать часто. При смене сезона, изменении количества проживающих, смене погодных условий. В общем, регулировка системы вентиляции — еще одна обязанность владельца дома.
Прикиньте сами, вентиляция своими руками (имеется в виду монтаж) обойдется дешевле, но знаний и времени требует больше. Знания можно почерпнуть, а при нехватке времени придется искать и нанимать исполнителей, потом принимать их работу.
Монтаж принудительной системы вентиляции
Вытяжку здесь заменяет вентилятор. Если площадь кабины туалета примерно 2 кв. м, можно использовать силового типа установку, которая имеет 30 Ватт мощности. Установленный сверху вентилятор придется обеспечить питанием. Поэтому стоит заранее провести электричество.
Так как выгребная яма не обладает нужным воздушным объемом, применять к ней искусственную вытяжку не стоит. В процессе функционирования силовой установки будет формироваться разряженность. И восстановить все можно будет лишь за счет воздуха из кабины.
Правила эксплуатации вытяжной системы
При использовании вытяжек соблюдайте следующие требования:
- работа вентиляции допускается только при наличии ограждения решетками;
- площадки, на которых установлено вентиляционного типа оборудование, стационарные лестницы, а также дырки в перекрытиях должны ограждаться перилами;
- воздуховоды, кронштейны под вытяжку, зонты и иные компоненты вентиляции должны размещаться на высоте не меньше 1,8 м от уровня пола;
- запрещено загромождать вентиляционного типа камеры, каналы и площадки посторонними предметами;
- необходимо устанавливать вытяжку на той высоте, которая рекомендована ее изготовителем;
- не допускается большое скопление жира на алюминиевых фильтрах, поскольку это может привести к возгоранию. Регулярно чистите их;
- не эксплуатируйте вытяжку, если фильтр снят;
- при очистке и тех. обслуживании, а также через пять минут после завершения работы, отключайте вытяжку от электросети;
- не пытайтесь самостоятельно починить устройство, обращайтесь в официальные сервисные центры.
Разновидности вентиляционных систем в одноэтажном, двухэтажных домах
Если говорить об основной классификации систем вентилирования, то стоит выделить: осуществляемую естественным образом и ту, которая сопровождается механическими устройствами.
Окна за счет сеток способны помешать проникнуть внутрь шмелям и мухам, комарам и листьям. Но они не защитят от пылинок и растительных аллергенов.
Наиболее простой и позволяющей сэкономить на затратах на электричестве является именно та, которая реализуется естественными методами. Формируется простыми воздуховодными каналами. Габаритные параметры и расположение которых могут создавать более или менее интенсивную тягу, а, соответственно, и вентилирование.
Для распределения воздуха применяют решетки, на 1 дом может приходиться иногда свыше 10 решеток.
Сопровождение вентилирования различными приборами и устройствами применяется в тех случаях, когда естественный способ вентилирования остается неэффективным. Могут использоваться самые разнообразные фильтры, клапанные устройства, нагреватели и охладители, вентиляторные конструкции.
Естественная (простая)
Естественная вентиляция в частном доме является максимально простой, с точки зрения конструирования. В основе ее работы лежат базовые физические процессы, которые основываются на разнице давления, температуры и смешению воздушных потоков с постепенным и регулярным их замещением.
Тяга позволяет в этом случае осуществить постоянный процесс смены воздушных масс.
Уже в момент строительства любое здание, в том числе и частный дом, надо оборудовать устройствами натуральной вентиляции.
Иногда может наблюдаться негативный эффект образования сквозняков. Для того, чтобы избавиться от них достаточно всего лишь оборудовать отверстия специальными типами клапанов. Они не перекрывают ход воздушных масс, но все же отсекают интенсивный воздушный поток, который может вызвать ощущение движущейся струи воздуха.

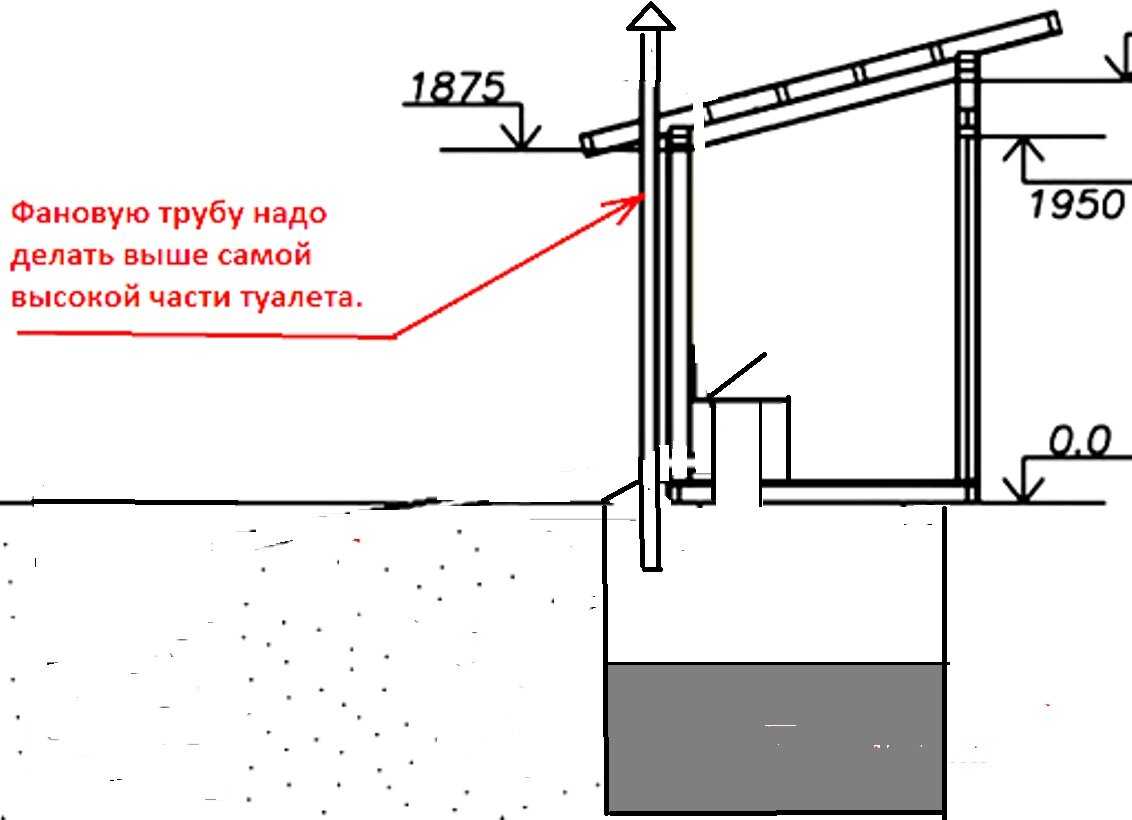

При естественном типе, выходящие трубы должны возвышаться над верхней точкой крыши приблизительно на 0,7 м. Верхнее отверстие покрывают специальным зонтиком, защищающим от попадания осадков, животных или птиц.
Это базовый минимум, без которого нормальная среда в помещениях не может быть обеспечена.
Принудительная
Принудительная при проектировке требует учесть тот факт, что должны быть установлены специальные вентиляторы, осуществляющих нагнетание воздуха. Используют проветриватели, бризеры, рекуператоры.
Грамотно установленная система вентиляции – залог комфортного проживания в доме.
Приточная
Этот вариант вентилирования дает возможность получить постоянный приток кислорода, поставляемого с улицы.
Оборудуется такой способ вентилирования следующими элементами (с учетом индивидуальных пожеланий): нагревательным элементом, вентилятором, фильтром, системой автоматизированного контроля, специальными воздухоотводами.
Приточная вентиляция в частном доме – подает воздух с улицы в помещение.
Приточная вентиляция может быть выполнена, как отверстие в стене, тогда она является бесканальной. Или спроектированной с использованием специальных воздуховодов, тогда это будет канальный тип.
Вытяжная
Устанавливается не только в квартире, но и в частном коттедже. Данная система представляет из себя комбинацию труб, один из концов которых располагается в наиболее загрязненных помещениях, например, на кухне. Его конец отгораживается решеткой. Тогда как второй выходит наружу. Данная конструкция позволяет избавить такие помещения, как санузлы и кухни от излишков влаги и загрязнений.
В частном доме можно вывести вытяжную вентиляцию через стену на улицу.
Приточно-вытяжная
Данная разновидность может быть спроектирована, как в виде принудительной, так и естественной.
У принудительной, обмен воздухом осуществляется за счет специальных воздуховодов, которые могут быть дополнены фильтрами для очистки, насыщением ионами, охлаждением или нагревом воздуха, увеличением уровня влажности.
Если делается приточно-вытяжная вентиляция, то для нее требуется прокладывать два раздельных вентиляционных канала.
У естественной приточно-вытяжной суть заключается в том, что основными направляющими для движения воздушных масс являются сами коридоры помещений. В этом случае организовать можно вентиляцию даже в помещениях, имеющих нестандартную планировку.
Как сделать своими руками
Хорошая естественная тяга возникает тогда, когда воздуховод расположен вертикально, а длина трубы превышает 2, 5 метра. Если нижний конец вентиляционной трубы находится ниже уровня грунта, а верхний выше крыши, то система будет справляться с поставленной задачей. Важен и диаметр воздуховода. Не рекомендуется делать его менее 100 мм. Для обеспечения хорошей производительности необходимо делать два подвода вентиляции. Один на вытяжку, другой на приток, причем нижний торец трубы первой должен быть выше второго. Используется принцип конвекции. Прогретый воздух с выгребной ямы поднимается вверх, где захватывается вытяжным приемником. На смену ему приточная труба всасывает нужное количество атмосферных масс.
Устанавливают воздуховод как внутри самого туалета, так и снаружи. Для самостоятельной работы оптимальным вариантом будет использование пластикового комплекта. При устройстве вентиляции в дачном туалете потребуется элементарный набор инструмента:
- Рулетка, линейка;
- Пила любого типа (лобзик, дисковая, ручная ножовка);
- Шуруполверт для фиксации крепежных элементов;
- Дрель, если необходимо сверлить дополнительные отверстия.
Навыков по работе с трубами иметь необязательно. Подробной инструкции производителя или просмотра видеоролика по этой теме будет достаточно
При сборке важно контролировать наличие уплотнителей, прокладок во всех стыках конструкции. Чтобы в воздуховод не попадала влага, мусор и листья вентиляция в туалете на даче оборудуется защитным зонтиком на верхнем конце трубы
