Как сделать систему вентиляции в частном доме своими руками

Правильная вентиляция в частном доме

При обустройстве вентиляции для деревянного дома необходимо учесть 2 аспекта:

1. Нормы и правила.
2. Особенности проектирования.

Правильно функционирующая система проветривания должна обеспечивать лучшие условия для здоровья жильцов и сохранность конструкций.

Нормы и правила вентилирования дома

Для комфортного проживания в жилом помещении должны обеспечиваться следующие условия:

• Воздухообмен комнаты средней площади – не менее 20 м3 в час, а оптимально 60 м3/ч.
• Воздухоподача на одного человека – не менее 30 м3/ч.
• Содержание влаги в воздухе – 45-55%.
• Скорость газообмена – 0,5 м/с.
• На 1 м2 площади жилья – 3 м3/ч.

В деревянном здании вентилироваться должны все помещения, в том числе подсобки. Однако показатель обмена для каждого из них индивидуален. Например, для кухни это 80-90 м3/ч, для ванной – 40-50 м3/ч, для санузла – 20-30м3/ч.

Проектирование системы воздухообмена в доме

Составление проекта вентиляции жилища включает 2 этапа:

1. Разработка технической схемы размещения коммуникаций и приборов в соответствии с параметрами самого дома, требованиями владельца и затрачиваемым бюджетом.
2. Подбор и закупка оборудования и расходных материалов.

От качества подобранных материалов зависит многое, и есть моменты, где экономить не рекомендуется

Конфигурация системы, мощность установок, параметры труб напрямую зависят от такого ряда факторов:

• Общий объем помещения и отдельно взятого, куда будет подведена вытяжка.
• Установленная в доме техника – котлы, печи, плиты и т. д.
• Количество жильцов, а также максимально возможное число посетителей.
• Тип помещения и для чего оно применяется, например, при обустройстве ванной нужно учесть, что здесь всегда повышенная влажность.
• Количество этажей.
• Климатические особенности местности, где расположен дом.

Монтируемая вентиляция должна подчиняться следующим требованиям:

1. Расчетное проветривание подключенных помещений.
2. Легкий доступ к ответственным узлам – для обслуживания и ремонта.
3. Долговечность оборудования.
4. Минимальное вмешательство в отделку.
5. Бесшумность.
6. Экономность в работе.

Качественная работа – залог спокойной и долгой жизни в сухом доме без плесени и без необходимости делать лишний раз ремонт в нем

Как начать и важные моменты проектирования

Начинать создание нормального оборота воздушных масс необходимо начинать с оценки помещений. Рассчитывается кубатура жизненного пространства, учитывается потребность человека, которому для нормального функционирования требуется 10 м³ в час. Каждого жильца дома система должна снабжать воздухом на любом участке жизненного пространства. В зависимости от конструкции строения, используемых коммуникаций, оборудования выбирается тип вентиляции, которая способна обеспечить жильцов комфортными условиями проживания. Различаются три основных вида движения воздушных масс в помещениях по принципу действия:

1. Естественная работает по принципу движения воздуха под действием разных температурных показателей. Как известно из курса физики, тёплые воздушные потоки более разряжены и поднимаются вверх. Используя этот закон, в верхней части строения предусматриваются конструкционные отверстия связанные с окружающей средой. Как правило, температура вне помещения ниже, чем внутри, поэтому тёплый воздух поднимаясь, вымещается холодным потоком из здания. Принято считать оптимальным рабочим показателем такой системы температуру на улицу в пределах от 5 до 15 градусов. При более низких температурных показателях в помещениях прогнозируемо создаётся сквозняк из-за интенсивности теплообмена. В случаях высоких температур эффективность системы снижается, потому что внутри дома прохладнее;
2. Принудительная вентиляция осуществляется с помощью механических устройств, обеспечивающих подачу свежего воздуха внутрь и удаление застоявшихся, скопившихся воздушных масс наружу. Приток и отток выполняется под действием вытяжного и распылительного оборудования. Обычно такая система состоит из вентиляторов, воздушных клапанов, калориферов, кондиционеров, очистных фильтров, шумоглушителей. Для оптимального функционирования создаётся специальная коммуникационная сеть, обеспечивающая движение воздушных потоков – это воздушные каналы, воздухозаборные решётки, диффузоры, анемостаты. Эффективность системы повышает инсталляция контрольных датчиков, терморегуляторов, подключающих или отключающих вентиляторы согласно заданным, рассчитанным показателям;
3. Смешанная система подразумевает дополнение естественного воздухообмена оборудованием вытяжного характера. Это могут быть вытяжки на кухне или вентиляторы в санузлах, встроенные или подключённые к коммуникациям естественной вентиляции. Как правило, такое оборудование устанавливается там, где высока степень загрязнения воздуха и приточный поток не успевает вытеснять загрязнения.

Проблемы вентиляции связаны с применением старых технологий строительства для современных условий. Большинство домов строится по устаревшим стандартам. При этом используются новые материалы, технологии, оборудование. Согласно устаревшим СНиПам приток воздуха осуществляется через зазоры в окнах и дверях, но установка металлопластиковых окон, дверей новых конструкций надёжно герметизирует помещение. Таким образом, жильцы защищены от сквозняков, повышается звуковой комфорт, улучшается энергосберегаемость. Только воздух застаивается, вследствие отсутствия возможности притока свежего потока. Результат выражается повышением влажности, кислородным голоданием.

Другой проблемой является скопление вредных веществ, которые попадают в организм через вдыхание. Они выделяются окружающими предметами – это мебель, стены, напольное покрытие, повседневные вещества для уборки, чистки поверхностей. Когда вентиляция в доме своими руками, сделана на совесть, воздух циркулирует и практически все вредные вещества выводятся наружу, не успевают скапливаться в опасных количествах и попадать в организм.

Вытяжная вентиляции в частном доме

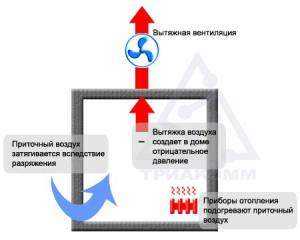

При обустройстве данной системы чистый воздух попадает в комнаты через окна, двери, специальные клапаны, а отработанный выводится при помощи вытяжных вентиляторов. Данные приборы устанавливаются в наиболее проблемных местах дома (на кухне, санузле), они бывают настенного и канального типа.

Вытяжная вентиляция

Плюсы данной установки:

• контроль объема выводимого воздуха;
• независимость от условий внешней среды;
• простота монтажа.

• отсутствие возможности контролировать количество воздуха, подаваемого в дом;
• затраты на покупку оборудования, электроэнергию;
• необходимость регулярного обслуживания.

Приточная вентиляция

Вентилирование при помощи установок приточно-вытяжного типа

Как сделать вентиляцию в частном доме с металлопластиковыми окнами, отделанном современными теплоизоляционными материалами? Для этого необходима качественная система, позволяющая подавать свежий и выводить отработанный воздух в автоматическом режиме. Решат эту проблему приточно-вытяжные установки.

Они предусматривают организацию двух параллельных потоков:

• для вывода отработанного воздуха;
• для подачи свежего.

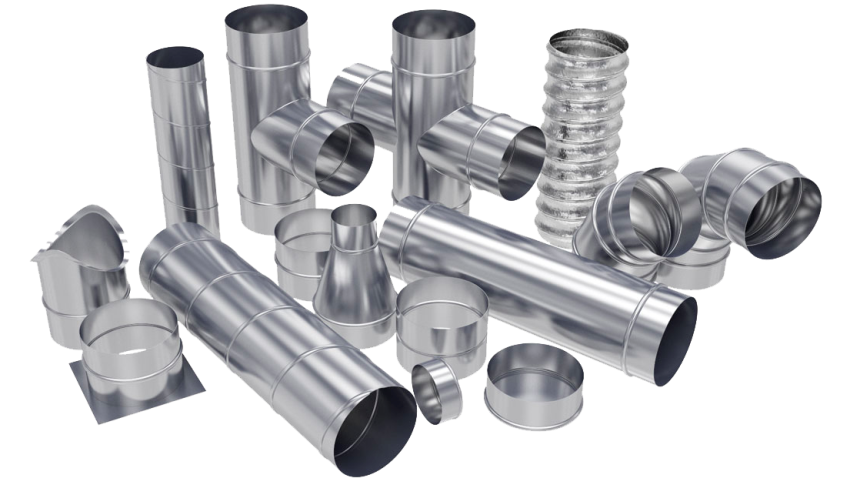

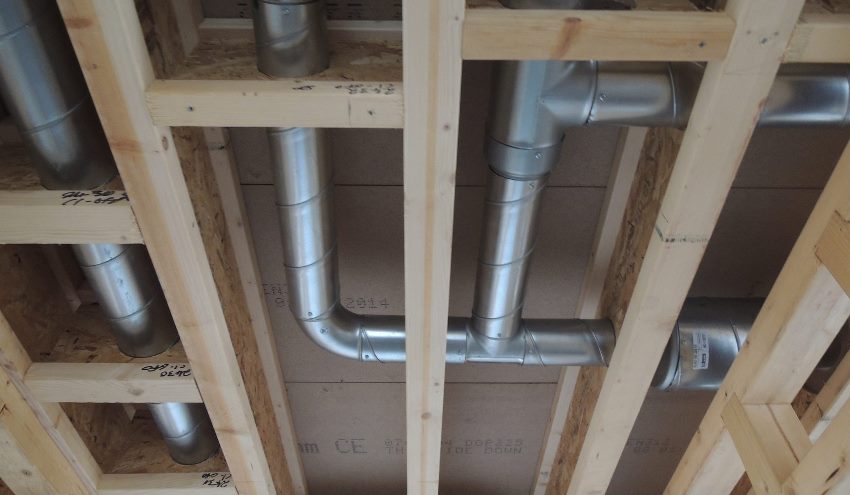

• воздуховоды — предназначаются для подачи и вывода воздушных масс. Они образуют две параллельных магистрали, состоящие из труб и фасонных изделий (тройников, поворотных элементов). Воздуховоды отличаются формой (круглые, прямоугольные), площадью сечения, жесткостью (изготовляются из алюминиевой фольги, оцинкованной жести, пластика);
• вентилятор — обеспечивает давление в вентиляционной системе, необходимое для подачи, вывода воздуха. Он может быть установлен на кровле здания, непосредственно в воздуховоде, или на специальной опоре;

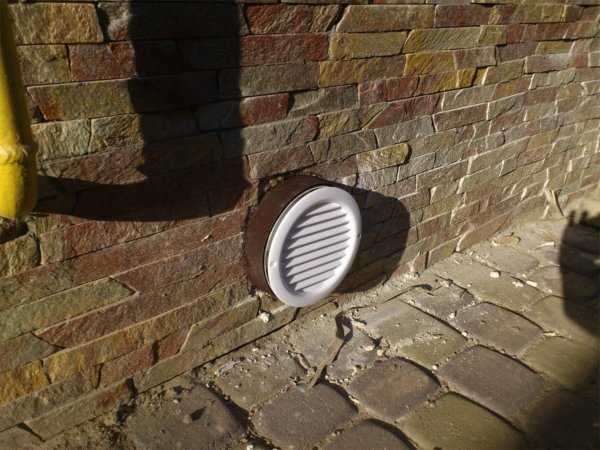

• воздухозаборной решетки — через них воздух с улицы попадает в приточный канал. Также данные элементы защищают систему от посторонних предметов, грызунов, птиц, осадков;
• воздушный клапан — препятствует поступлению в систему воздуха, когда она находится в выключенном состоянии. Он может работать на электроприводе, в автоматическом режиме, а также оснащаться электроподогревом, предохраняющим промерзание створок;
• фильтры — защищают вентилируемые помещения и саму систему от насекомых, пыли, других мелких частиц. Они требуют регулярной прочистки (рекомендовано 1 раза/месяц);
• калорифер — нагревает воздух, подаваемый в помещения, в холодный сезон. Данное устройство бывает водяным (подходит для больших коттеджей) и электрическим (используется в малогабаритных домах);
• глушители шума — предотвращают распространение по системе труб звуков от работающих приборов. Они бывают трубчатыми, пластинчатыми, камерными, сотовыми. Попадая в них, воздух проходит через специальные преграды (перфорированные каналы, трубки или пластины), вследствие чего его интенсивность снижается. Установка шумоглушителя не всегда обязательна. Иногда для уменьшения интенсивности звуков в системе достаточно снизить скорость работы установки, обеспечить звукоизоляцию вентиляторов;
• заборники и распределители воздуха. Первые служат для поступления потока в систему, вторые — для его равномерного рассеивания по комнате. Данные элементы представлены в виде решеток и диффузоров круглой, прямоугольной формы. Монтируются они на стенах, или потолке помещения;
• система управления. Она может быть механической (представленной включателем), или автоматической (работа регулируется пультом). Основные ее элементы — термо- и гидростаты, манометры;
• система безопасности — представлена набором дополнительных приспособлений, защищающих вентиляционные элементы от перегрева, скачков напряжения.

Усовершенствованной моделью приточно-вытяжной вентиляции является система рекуперационного типа. Она обеспечивает эффективную циркуляцию в доме без потери тепла. Данная вентистема оснащена рекуператором, позволяющим снизить затраты на подогрев воздуха, поступающего с улицы. Приточные массы нагреваются за счет тепла переработанных потоков, отводящихся из дома. Это самый эффективный и энергоэкономный способ организации воздухообмена в жилых сооружениях, хотя и самый затратный.

Воздухообмен

Виды устройств и фото

Различают три типа вентиляционных систем, которые способствуют поддержанию правильной атмосферы внутри помещений. Они различаются конструктивно, но должны соответствовать общему правилу: содержат в себе вытяжные и приточные элементы. Предлагаем посмотреть видео о видах вентиляционных систем:

Естественная

Этот тип вентиляции активизируется при помощи создания естественной тяги, которая возникает внутри трубы, расположенной вертикально. Она побуждает воздушные массы продвигаться в направлении снизу вверх. Сила тяги может зависеть от:

1. Разности показателей атмосферного давления в верхней и нижней части вентканала. Чем он выше, тем мощнее тяга.
2. Разница между температурой воздуха внутри помещения и вне его.
3. Степень насыщенности воздушных масс влагой. Более влажный воздух оказывается и более легким и стремится кверху.

Естественная вентиляция – наиболее доступный с финансовой точки зрения метод организации воздухообмена. Его нередко используют и для вентилирования многоэтажных построек. Плюсы:

• экономия денег на обустройство,
• независимость от источников энергии,
• практически исключены сбои в работе,
• отсутствие шума.

Минусы:

• слабый воздухообмен и малоэффективная циркуляция,
• нельзя регулировать степень интенсивности,
• отсутствие движения воздуха в теплую погоду,
• значительный отток теплых масс наружу.

Принудительная

В такой системе процессы притока и вытяжки организуются путем установки механических вентиляторов, зависимых от электричества. Схемы работы могут несколько различаться в зависимости от типа оборудования:

1. Приток обеспечивается бризерами, устанавливаемыми в каждом помещении. Общая вытяжка оборудуется в чердачной зоне.
2. В комнатах монтируются устройства для притока и вывода с функцией рекуперации. Их сооружают во внешних стенах здания.
3. Воздухообмен обеспечивается системой центрального кондиционирования. Оборудование может отвечать за очистку, нагрев или охлаждение воздуха в зависимости от текущей необходимости. Циркуляция воздуха происходит по разветвленной сети каналов вентиляции.

Плюсы:

• независимость работы от условий окружающей среды и высоты постройки,
• воздух, подаваемый в дом, имеет идеальные показатели чистоты, температуры и влажности.

Минусы:

• зависимость оборудования от электричества,
• большие расходы на его закупку, установку и текущее обслуживание.

Комбинированная

Методика состоит в усилении естественного вентилирования путем установки в определенных зонах электровентиляторов. Основных вариантов два:

1. подача воздуха с улицы механическим приточным оборудованием и удаление через вертикально расположенный канал,
2. установка вентилятора в зоне вытяжки при организации притока через стенные клапаны.

ВниманиеПримером может служить вытяжка в туалетной комнате или на кухне. Для организации притока в толщу стены монтируются бризеры, осуществляющие механический приток воздуха. Они могут фильтровать и обогревать воздушные массы

Фото устройства:

Они могут фильтровать и обогревать воздушные массы. Фото устройства:

Приточная

При организации такого типа воздухообмена, массы перед подачей внутрь дома предварительно доводятся до нужной температуры и проходят сквозь систему фильтрации. Отработанный воздух удаляется по вытяжным каналам и отдушинам под окнами. Таким образом, подача в помещение имеет принудительный характер, а вывод – естественный. Простейшая система подобного типа состоит из одного вентилирующего устройства, которое располагается в подсобке. От него каналы вентиляции идут к каждому жилому помещению. Таким образом, минимизируется уровень шума и упрощается система расчетов.

Полезные советы от мастеров

• Если стены здания возведены из кирпича, то проектирование и монтаж каналов следует производить одновременно с постройкой дома
• Для создания воздуховодов с одинаковым диаметром сечения удобно применять картонные или деревянные шаблоны.
• Внутренние стенки канала вентиляции выкладываются из полнотелого кирпича с качественной заделкой всех мест примыкания.
• Вывод вентиляции к крыше удобно обустраивать трубами из асбестоцемента, соединяя со стеновым вентканалом и качественно закрепляя конструкцию цементным раствором.

Распространенные заблуждения

• Проблемы вентиляции в помещении легко решаются при установке кондиционирующего оборудования. Кондиционер может повлиять на температурные и влажностные показатели воздуха, но не в состоянии насытить его кислородом, необходимым для дыхания.
• Периодическое проветривание помещения или установка окон в режим микропроветривания достаточны для вентиляции комнаты. Данное утверждение можно назвать справедливым лишь для теплого времени года. В зимнюю стужу помещение будет быстро остывать, не успев получить необходимое количество кислорода.

Признаком верно обустроенной и хорошо работающей системы вентиляции является чистый и свежий воздух в доме, не имеющий посторонних примесей и ароматов. Монтаж вентканалов позволит вам качественно проветривать помещения без риска простудиться в любое время года и станет залогом здоровья и хорошего самочувствия домочадцев.

Принцип процесса воздухообмена

Главное назначение гравитационного типа установки воздухообмена, это поддержание в жилище необходимого микроклимата. Помимо подачи в жилище свежего воздуха, система удаляет отработанные воздушные массы, продукты горения, всевозможные запахи, независимо от количества этажей здания.

Эффективность функционирования модулей естественной вентиляции, находящейся в частном, загородном доме либо на даче, выражается перепадом атмосферного давления, как внутри, так и снаружи строения. Сама же разница зависит от уличной температуры, насыщенности воздуха влагой, силы воздушных потоков.

Естественное проветривание обусловливается по следующему алгоритму:

1. Воздушные уличные массы попадают в здание через открытые окна, плохо закрытые элементы дверных полотен. Воздух заходит внутрь во время проветривания также через приотворенные металлопластиковые оконные конструкции, вентиляционные приточные затворы.
2. Перемещение воздушных струй из одной комнаты в другую, внутри каждой, получается самопроизвольно. Для ликвидации возможных препятствий для потоков, практикуются зазоры, оставляемые между напольным покрытием и дверью. В более современном исполнении, процесс выглядит в форме переточных решеток, установленных в стенах.
3. Отработанные потоки выходят из здания посредством вытяжных вентиляционных труб. Последние устанавливаются в комнатах с постоянно изменяющимся процентом влажности и величиной температуры. Обычно таковыми бывают кухни, раздельные либо совмещенные санитарные узлы.

Компоненты вытяжных установок знакомы домочадцам городских квартир. Первые выглядят в форме каналов, которые соединены с центральной вентиляционной шахтой. Устройства закрыты решетками, что подразумевает их периодическую очистку.

Естественная вытяжка индивидуального дома может конструктивно отличаться от вентиляции многоэтажного. В первом случае таковой может служить отдушина, установленная вверху стены либо вытяжная труба, специальное отверстие в потолочной части комнаты, имеющее соединение с вентиляционным проходом на чердаке, выпуском на улицу.

Как можно использовать в системе вентиляции естественное тепло земли?

Если свежий воздух будет поступать в дом через грунтовой теплообменник, это позволит использовать в системе вентиляции природное тепло или холод, которые накапливаются в земле: на определенной глубине температура грунта практически постоянна и не зависит от температуры наружного воздуха. Такой теплообменник можно использовать круглый год – зимой он согревает наружный воздух и охлаждает его летом. Эффективность теплообмена зависит от площади поверхности теплообменника, глубины, на котором он распложен ​​и интенсивности воздушного потока.

Устройство гравийного теплообменника – схема

Устройство трубчатого теплообменника – схема

Грунтовой теплообменник строится как система труб или используется слой гравия. Воздух втягивается через впускное отверстие. Полученный от земли холод может полностью удовлетворить потребности частного дома для одной семьи во время жаркой погоды.

Условием для правильной работы теплообменника является соблюдение его надлежащего размера. Он не может быть слишком маленьким, потому что земля перестанет тогда отдавать достаточно тепла или забирать его в периоды, когда система используется для охлаждения. Такое устройство не требует электроэнергии и поэтому очень экономично.

Грунтовой теплообменник для рекуперации работает только тогда, когда жарко или очень холодно. В течение переходного периода его выключают, и обмен воздуха осуществляется из внешнего воздухозаборника, расположенного на стене здания.

Какие типы рекуператоров можно использовать в системе вентиляции?

Наиболее популярными являются рекуператоры пластинчатого типа. Их действие очень простое – потоки горячего и холодного воздуха протекают параллельно друг другу между теплообменными пластинами, что обеспечивает обмен тепла без перемешивания. Приводят воздух в движение два вентилятора. Эффективность рекуперации тепла в таком рекуператоре составляет 60-70 %.

Панель управления с теплообменником с поперечным потоком

Очень похоже устроены противоточные теплообменники, только воздух проходит через них немного по-другому. Такие устройства больше по размеру, но имеют более высокую эффективность – до 90%.

Иногда используются трубчатые теплообменники, однако, из-за большого размера их применение ограничено, несмотря на относительно высокую эффективность – выше 90%.

В продаже также можно встретить роторные рекуператоры. Они очень эффективны – КПД 80-90%. Но в них может иметь место попадание небольшого количества отработанного воздуха к свежему, что может привести к распространению запахов в доме. Их преимуществом является частичное отведение влаги. Сторонники роторных рекуператоров говорят, что передача запахов незначительна. Такие модели очень популярны в странах Северной Европы – в Скандинавии.

Рекуператор с ротором, фото

В доме, в котором живут аллергики, можно использовать фильтр для подачи воздуха, таким образом мы убираем аллергенные частицы.

Приобретая рекуператор, стоит выбрать модель с плавной пятиступенчатой ​​ переменной скоростью вентилятора. Чем больше возможности регулировки, тем лучше рекуператор регулирует скорость в соответствии с потребностями воздухообмена.
