Как сделать вытяжку на кухне в частном доме через стену

Устройство вентиляции своими руками

Монтаж вентиляционной системы газобетонного дома – это непростой процесс. Если вы не строитель, то своими руками его не осилить. Все дело в том, что вентканал собирается в месте со стеной. Чаще его поднимают внутри стены, устанавливая короб или трубу.

Есть вариант сборки системы вентиляции, которая формируется за пределами конструктивных элементов строения. Для этого придется собрать модульную систему на чердаке с установкой вентилятора и разводки воздуховодов. В принципе, ничего сложного в сборке нет. Непросто будет сделать отверстия в перекрытиях, вставить туда трубы. Для этого используют перфоратор с алмазной коронкой. И здесь опять-таки, если вы не строитель, то лучше это не делать своими руками.

Установка приточного клапана

Самый простой вариант – установить воздушные клапаны. Газоблоки – материал мягкий и пористый, так что просверлить в них отверстия не составит большого труда. Это можно сделать не только коронкой, но и обычным сверлом, сделав в стене несколько отверстий небольшого диаметра, расположенных по окружности, определяющей контуры будущего сквозного отверстия.

В принципе, естественную вентиляционную систему в доме из газобетона можно собрать из воздуховодов с выводом их за пределы строения. Как это сделать правильно.

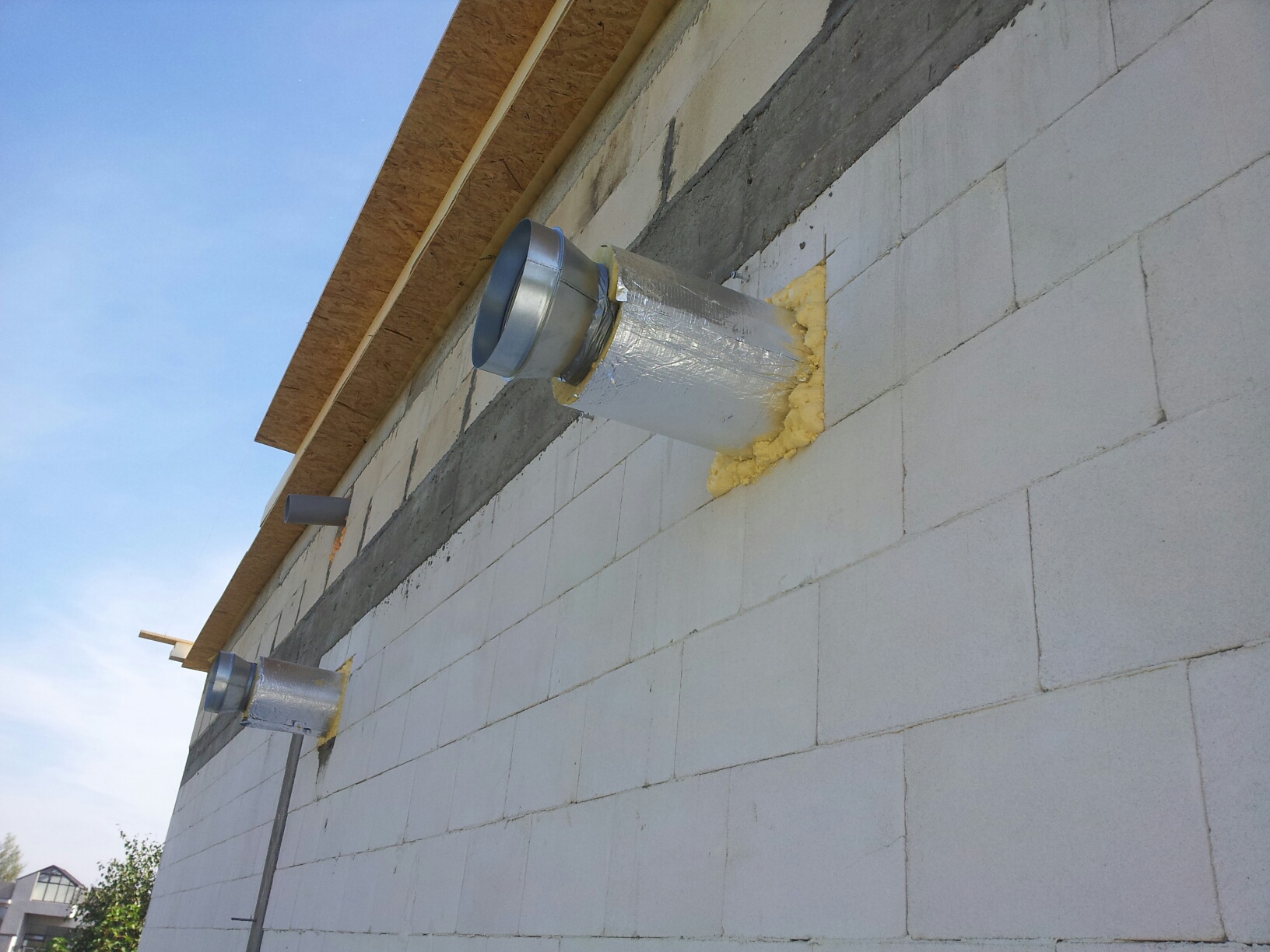

Монтаж вентиляционных каналов

Как проводится процесс сборки вентканалов в доме из газобетона своими руками.

1. В первую очередь определяется схема установки воздуховодов. Если это одна система, то магистраль будет захватывать все служебные помещения одним воздуховодом, проведенным под потолком в горизонтальном направлении.
2. Определяется сечение воздуховода на основании расчета объема вытягиваемого воздуха.
3. По схеме рассчитывается количество фитингов и прямолинейных участков, с обозначением длины последних по каждому участку.
4. Закупаются необходимые материалы с учетом крепежных элементов.
5. Сборку лучше начинать со стороны самого крайнего помещения.
6. Придется в каждой стене, отделяющей комнаты друг от друга, проделывать отверстия под диаметр воздуховода.
7. Сборка проводится на хомуты, если это металлические воздуховоды, или на муфты, если они пластиковые.
8. Выходной патрубок выводится обычно через кухню, а точнее через стену, сопряженную с улицей.
9. Во всех помещениях в воздуховоде делаются окна для вытяжки, которые закрываются решетками.

Монтаж вытяжного вентилятора

Если это канальная модель, то ее просто вставляют в стену в отверстие, которое сделано для вытяжки. Если это настенная модель, то она крепится к стене с внутренней стороны комнаты. В санузлах используется именно последний вариант. Вентилятор будет работать правильно, если его выставить точно по горизонтали, имеется в виду его вал с крыльчаткой.

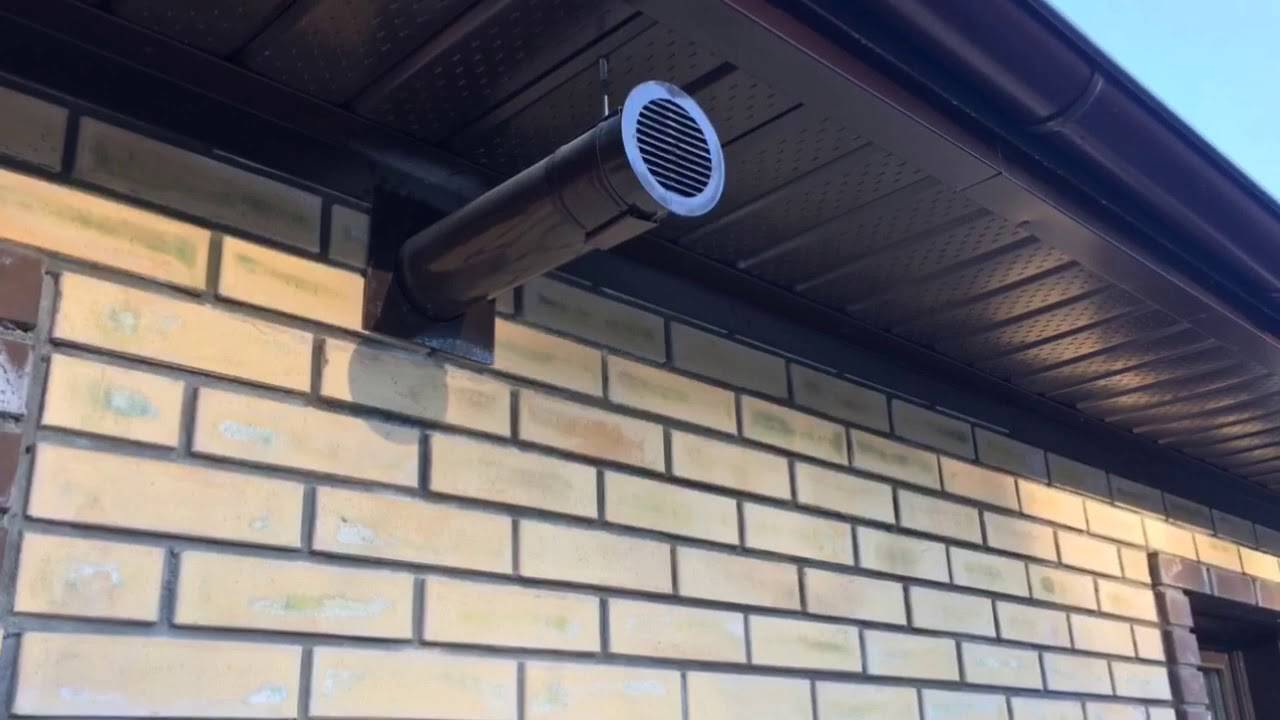

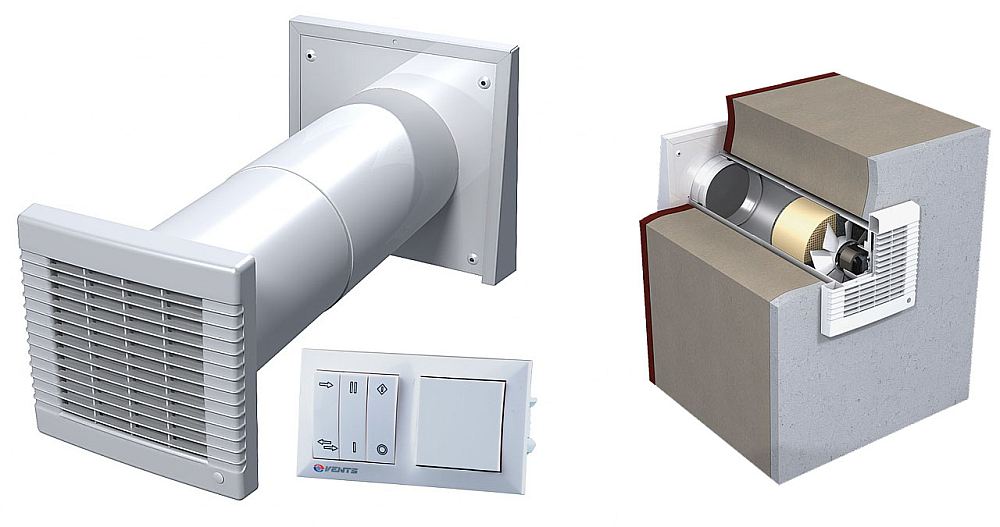

Вытяжная вентиляция через стену на улицу. Виды вытяжных клапанов

Существует много видов вытяжных клапанов. Для устройства вентиляции через стену подойдут те, которые мастера называют «стеновыми приточками», а производители – «стеновыми приточными клапанами». Любое из этих изделий состоит из нескольких элементов.

1. Воздуховода. Так называют пластиковую или металлическую трубу, которая устанавливается в отверстие в стене.
2. Наружной решетки. Этот элемент прибора необходим для защиты воздуховода от проникновения пыли, мусора, листвы деревьев, насекомых.
3. Заслонки. Необходима для предотвращения задувания воздуха в ветреную погоду.
4. Фильтра.
5. Панели с декоративной крышкой.

Перечислены компоненты стеновых приточных клапанов для естественной вентиляции. В приборах принудительного типа присутствует вентилятор и конструкция немного видоизменена, в зависимости от модели. Но принцип устройства тот же.

Есть модели с рекуператором тепла. Это теплосберегающие приборы, позволяющие снизить расходы на отопление дома. Работают по принципу забора тепла у исходящего из помещения воздуха и передаче его (тепла) входящему. Таким образом, несмотря на интенсивный воздухообмен, в комнате поддерживается стабильная температура.

В районах с холодным климатом рекомендуется теплоизолировать вентиляционное отверстие в стене. Для этой цели чаще всего используют полифом, но подойдут и другие материалы: минвата, стекловата, пенофол, поролон.

Есть вытяжные устройства, зарекомендовавшие себя с положительной стороны. О таких приборах много хороших отзывов от владельцев.

• ДОМВЕНТ ОПТИМА

  Это устройство предназначено для обеспечения естественной вентиляции и работает за счет разницы давлений внутри и снаружи помещения. Для таких приточек рекомендована установка вблизи от радиаторов отопления. Прибор состоит из следующих элементов:

  • пластикового корпуса;
  • шумопоглотителя из вспененного полиэтилена;
  • фильтра грубой очистки;
  • утеплителя из вспененного полиэтилена (устанавливается со стороны помещения);
  • пластикового воздуховода;
  • наружной решетки.

  В комплектацию входят крепежные элементы. Средняя цена 1800 руб.

• ZLA 160 Helios

  Клапан представляет собой автоматическое устройство для подачи воздуха. Оснащен фильтром, не требует подключения к электросети. Регулирование силы потока воздуха обеспечивается термодатчиком, который срабатывает при установленном пороговом значении.

  Непрерывное поступление воздуха осуществляется через зазор шириной 4 мм. При срабатывании автоматики щель увеличивается настолько, насколько это необходимо для притока требуемой порции воздуха. Возможна комплектация вентилятором для устройства принудительной вентиляции. Средняя цена 13700 руб.

• KPV Marley

  Стеновый клапан для естественной вентиляции. Оснащен фильтрами тонкой очистки воздуха, не пропускающими пыль и пыльцу. Устанавливается в стены толщиной не более 580 мм. Отличается качественным шумопоглощением, теплоизолируется со стороны внутренних помещений. Страна производитель – Германия. Средняя цена 6700 руб.

Как сделать вентиляцию в стене, какие приборы для этого использовать

Пластиковые кона, герметичные входные двери – все это сделало дом, похожим на термос

В нем непригодная для проживания атмосфера, поэтому так важно еще на стадии проектирования здания продумать систему вентиляции. Но если дом построен, вентиляция есть, но она не справляется с возложенными на нее обязанностями. Что делать в этом случае, ведь притока воздуха нет

Вариант один – вентиляция в стене. При кажущейся простоте конструкции это на самом деле ответственный момент, от которого зависит комфорт и уют в доме. Поэтому перед тем как сделать вентиляцию через стену, надо понять, как она должна работать и точно рассчитать ее параметры

Что делать в этом случае, ведь притока воздуха нет. Вариант один – вентиляция в стене. При кажущейся простоте конструкции это на самом деле ответственный момент, от которого зависит комфорт и уют в доме. Поэтому перед тем как сделать вентиляцию через стену, надо понять, как она должна работать и точно рассчитать ее параметры.

Виды устройств для вытяжки

Устройство вентиляции через стену в частных домах осуществляется разными способами:

• С естественной тягой.
• Принудительным способом.
• Приточно-вытяжным образом.

Принцип вентилирования естественной вытяжкой основан на перемещении воздушных масс под действием разницы давления и температуры внутри и за пределами помещения. Устройство представляет собой независимую от электричества систему воздуховодов и отверстий с выходом через стену. Большим минусом такой системы является недостаточное количество притока свежего воздуха, поскольку современные пластиковые окна как в квартирах, так и частных домах, создают практически полную герметизацию щелей для естественного доступа воздуха.

Поэтому эта проблема часто решается установкой вытяжки с использованием приточных клапанов. При этом необходимо заранее спроектировать узел прохода вентиляции, объединив его с другими конструкциями.

Особенности устройства вентиляции

Итак, чтобы определиться с конкретным вариантом системы вентиляции для установки в каркасном доме, необходимо определиться с бюджетом, интенсивностью эксплуатации и количеством постоянно проживающих жильцов, рассчитать общий объем воздуха внутри здания.

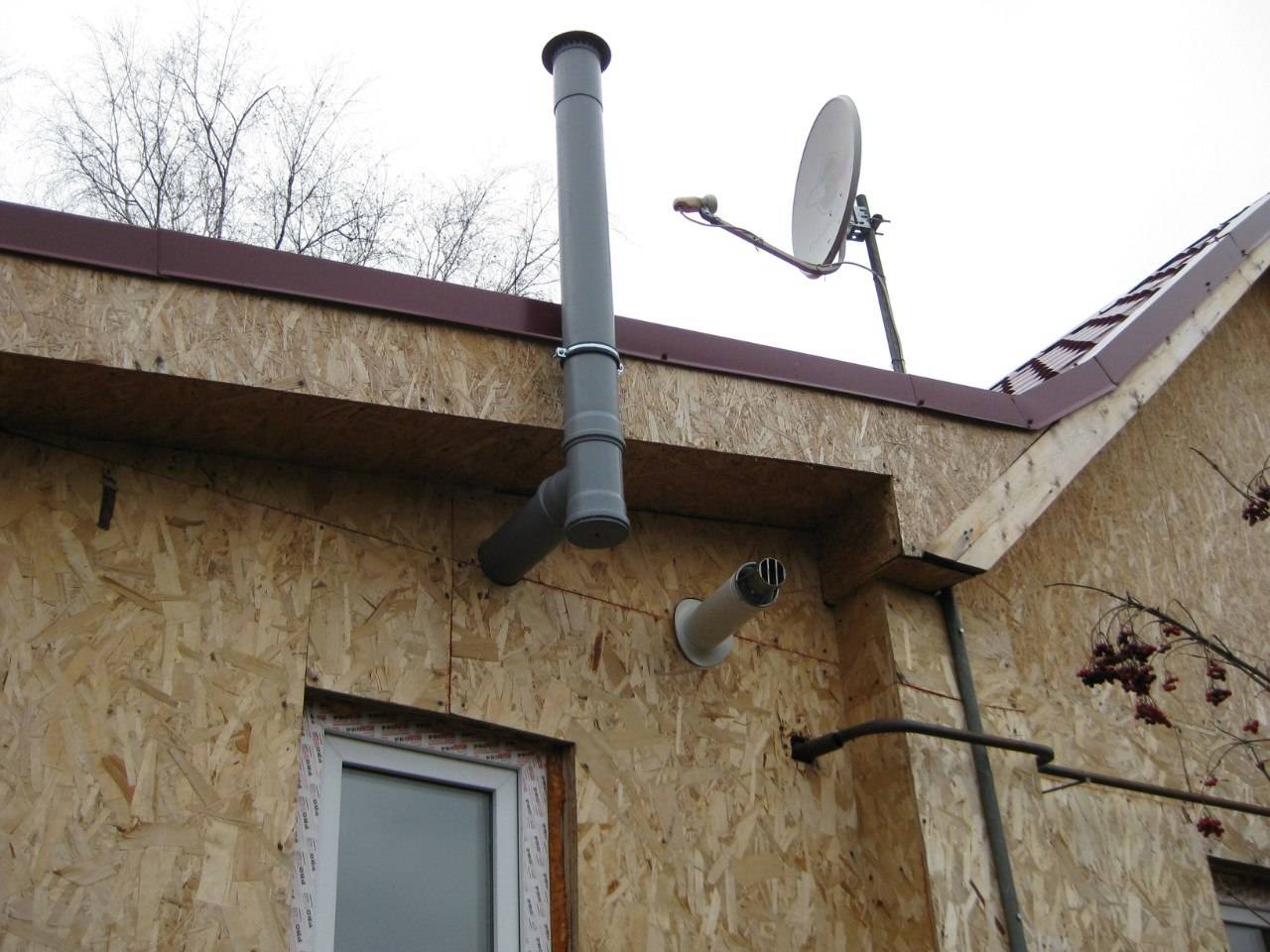

Преимущество каркасного дома в том, что у него полупустые стены, внутри которых можно сделать множество вентиляционных каналов. Более того, многие изготовители заранее планируют подобные элементы, поэтому собирают дома с уже готовыми отверстиями под проведение соответствующих коммуникаций.

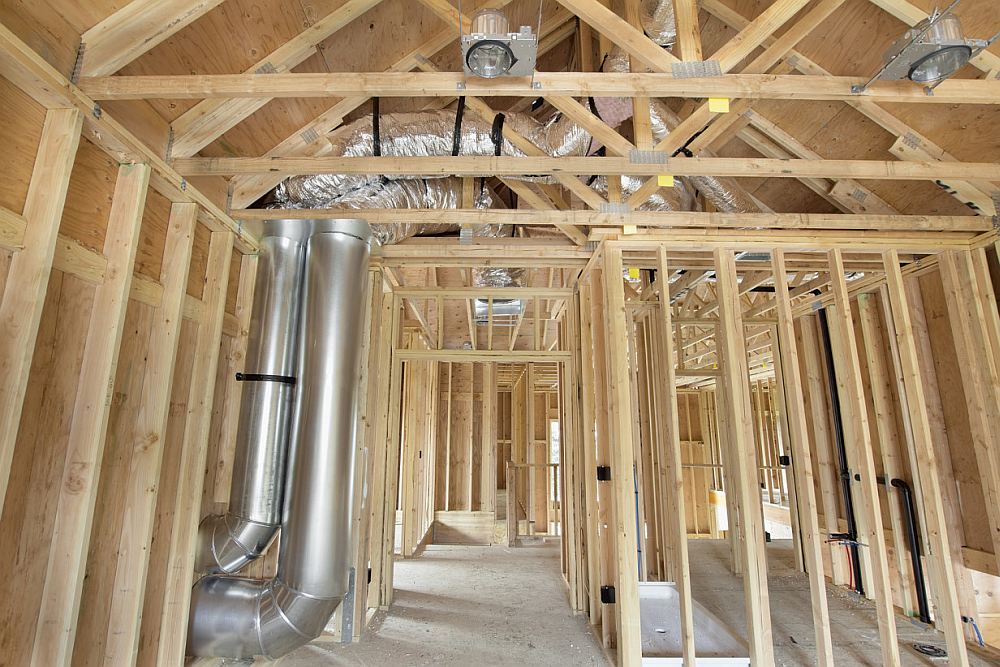

В каркасных домах делают специальные вытяжные каналы, в которые помещают стандартные вытяжные вентиляторы. Обычное месторасположение этих конструкций – кухня и санузел, так как там влажность повышена.

Наиболее рациональные схемы вентиляции через стену

Здесь надо учитывать два момента:

1. Есть ли в доме вентиляционные стояки или шахты. В каком они состоянии. Ведь может возникнуть такая ситуация, что горизонтальная вентиляция через стену организована, а вертикальный стояк забит мусором. То есть, от его наличия пользы никакой. Поэтому в первую очередь необходимо определить – будет ли тянуть отработанный воздух вентиляционный канал.
2. Если в доме вентиляция вообще отсутствовала, то надо будет продумать системы и притока, и вытяжки воздуха.

Поэтому, говоря о рациональной вентиляции, надо в первую очередь определить наличие или отсутствие таковой в целом.

Что касается вентиляции, которую решено провести через стену, то здесь можно использовать стандартные решения: естественный воздухообмен или принудительный. Разница между ними соответственно – отсутствие или наличие вентиляторов.

С естественной тягой

По сути, все делается очень просто. Для этого необходимо внутри каждой комнаты установить по два отверстия в стене: одно у потолка, другое у пола. При этом отверстия должны располагаться на противоположных стенах помещения. То есть, должно получиться движения воздушных масс по диагонали комнаты от пола к потолку, что дает возможность захватить в оборот большую часть пространства.

Воздушный поток в этом случае перемещается по физическим законам: теплый воздух старается покинуть комнату через верхнее отверстие на улицу, создавая внутри помещения разряжение. Последнее затягивает холодный воздух с улицы, выравнивая давление внутри комнаты с уличным.

Это самый простой вариант, для чего надо всего лишь сделать с помощью перфоратора и коронки отверстия в стенах. В них устанавливаются воздушные клапаны. О них чуть ниже.

Есть другой вариант – он более сложен в исполнении. Для этого вытяжное отверстие делается не на стене, а на потолке с проходом через перекрытие и кровлю на улицу. В этом месте устанавливается обычная труба (пластиковая или металлическая) с выходом на крышу и установкой козырька от атмосферных осадков.

С принудительной вентиляцией

В принципе, здесь все то же самое, только вместо клапанов устанавливаются вентиляторы. Можно воспользоваться двумя их видами:

1. Настенный – это конструкция, которую крепят к стене на месте просверленного сквозного отверстия. В само отверстие вставляется пластиковая труба, которая снаружи закрывается решеткой от проникновения птиц и мелких животных.
2. Канальный. Это прибор в виде трубы, внутрь которого установлен вентилятор. Его просто вставляют в стену, а с двух сторон монтируют решетки. В качестве крепления используют герметик или монтажную пену, которые наносят в зазор между трубой и стеной.

Необходимо обозначить, что вентиляторы можно устанавливать по отдельности или на приточные отверстия, или на вытяжные. При больших помещениях рекомендуется их установка на двух отверстиях сразу, то есть, таким способом получить приточно-вытяжную вентиляцию.

Добавим, что механическая вентиляция – это более эффективный способ решения проблем, связанных с воздухооборотом внутри дома. Это первое. При создании данного виды вентиляционной системы можно использовать отверстия меньшего диаметра по сравнению с естественным способом.

Комбинированные системы

Говорить о каких-то комбинированных системах, наверное, нет смысла. Ведь само название обозначает, что в системе вентиляции дома должны быть отверстия в стене без вентиляторов и с вентиляторами. Если они установлены внизу, то это приточная схема, если вверху, то вытяжная. То есть, у них свои собственные названия.

Скорее всего, под этим термином (комбинированные) заключается установка разных систем в разных помещениях. К примеру, на кухне принудительная, в спальне естественная. Это будет и понятно, потому что воздухообмен на кухне должен быть не меньше 60 м³/час, а в спальне 15-20. Поэтому в последней естественная вентиляция спокойно справится, а вот на кухне может и нет.

Вентиляция через стену на улицу: схемы

Существует несколько видов вентиляционных систем. Рассмотрим их подробнее:

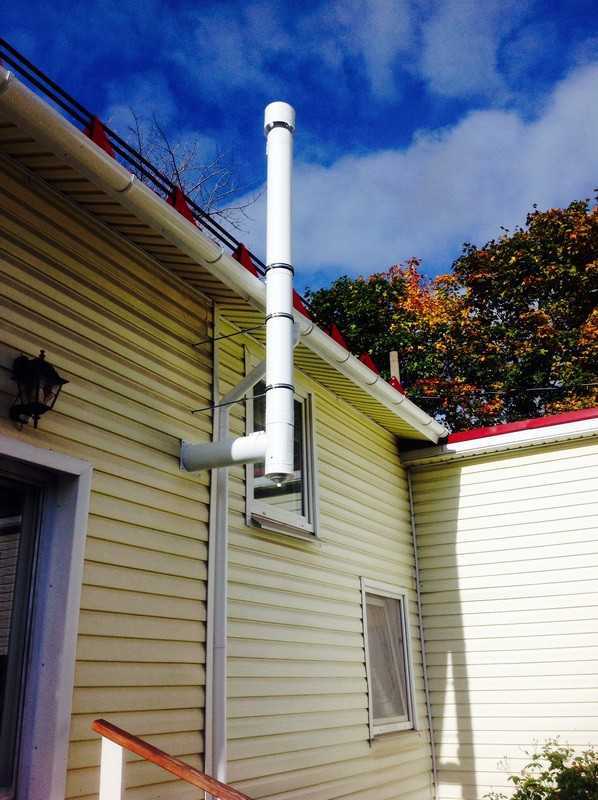

1. Принудительная вентиляция в частном доме с выходом через стену. Обычно её выбирают, если будут устанавливаться пакетные двери и окна, создающие полную герметичность. Кроме того, её желательно делать, если в здании предусмотрены отопительные котлы. Принудительный тип имеет несколько разновидностей: приточная, вытяжная и комбинированная. В первом случае, в основе лежит нагнетание свежего воздуха вентилятором. Во втором, вентилятор засасывает отработанный воздух и выдувает его на улицу. А комбинированный тип подразумевает смесь первых двух видов. Помимо всего этого, бывает, что нужна вентиляция с выходом в стене на улицу в квартире. Тогда тоже выбирают принудительный тип.
2. Естественный тип подразумевает наличие вентиляционной шахты для циркуляции воздуха.

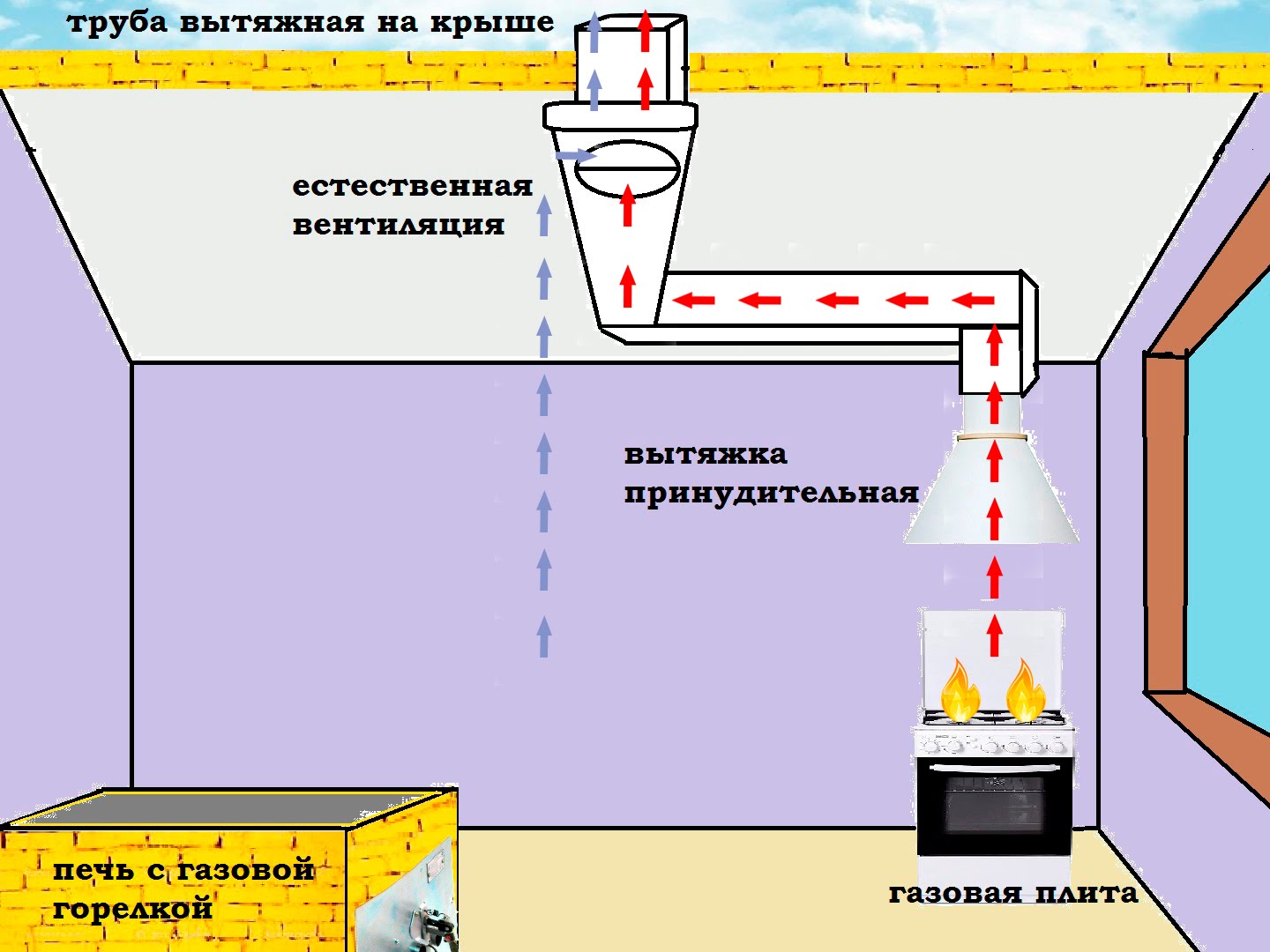

3. Смешанный вид основывается на конвекции воздуха естественным способом, но при наличии элементов принудительного метода. Вентиляция, имеющая выход через стену на улицу, сделанная по смешанному типу, должна иметь хотя бы вытяжку в окне.

Основные особенности рынка оборудования для вентиляции дома

Сегодня подобрать вентиляционные устройства на рынке можно для любых задач. Мировые производители изготавливают всевозможные варианты вентиляции. По сути, любое оборудование из этой области можно отнести к какой-то области из ниже указанных:

• бытовые или для полупромышленного использования;
• специальные устройства;
• сугубо промышленные аппараты.

Устройства промышленного и бытового типа могут работать как дома (в квартирах, небольших частных постройках), так и в офисах, ресторанах и прочих помещениях площадью до 600 кв. м. Что касается оборудования для промышленных целей, оно способно обеспечивать приток свежего воздуха в количестве свыше 4000 кубометров в час.

Специальное вентиляционное оборудование приобретают для особых помещений. Например, оно может понадобиться для фармацевтических фабрик, операционных в больницах, для систем аварийной вентиляции и дымоудаления и так далее.

Лидерами среди производителей устройств для промышленной вентиляции являются следующие европейские компании:

• Kanalflakt (Швеция);
• Remak (Чехия);
• Ostberg (Швеция).

В нашей стране уже многие годы используется оборудование этих компаний. Оно показало, что является самым качественным на рынке и наиболее надежным. С его помощью можно оборудовать как простые системы вентиляции в каркасных домах, так и более дорогие промышленные комплексы.

Кроме того, на рынке представлены и другие производители оборудования:

• Арктос (Россия);
• Wolter (Германия);
• Ventrex (Восточная Европа);
• Korf (Германия и Россия).

Эти компании также выпускают качественные вентиляционные системы. Чтобы выбрать конкретный вариант для отдельной ситуации, необходимо изучить проект дома, а также определиться с бюджетом на вентиляцию.

Особенно стоит отметить вентиляционные системы моноблочного типа. В отличие от других конструкций, которые собираются на месте, эти изготавливаются на заводе и поставляются уже целыми. Все части системы заключены в шумоизоляционный корпус.

Можно приобрести моноблочную вентиляцию у зарубежных и отечественных компаний. При этом отличия в качестве незначительны, ведь детали используются одни и те же. Таким образом, выбор конкретной компании зависит от финансовых возможностей клиента.

Что такое естественная вентиляция

Этот способ проветривания имеет ряд отличий и недостатков в сравнении с вентиляцией в коммунальных многоквартирных домах. Все дома с квартирами строятся по конкретному общепринятому шаблону и здесь трудно допустить ошибку и столкнуться с несостыковками при строительстве.

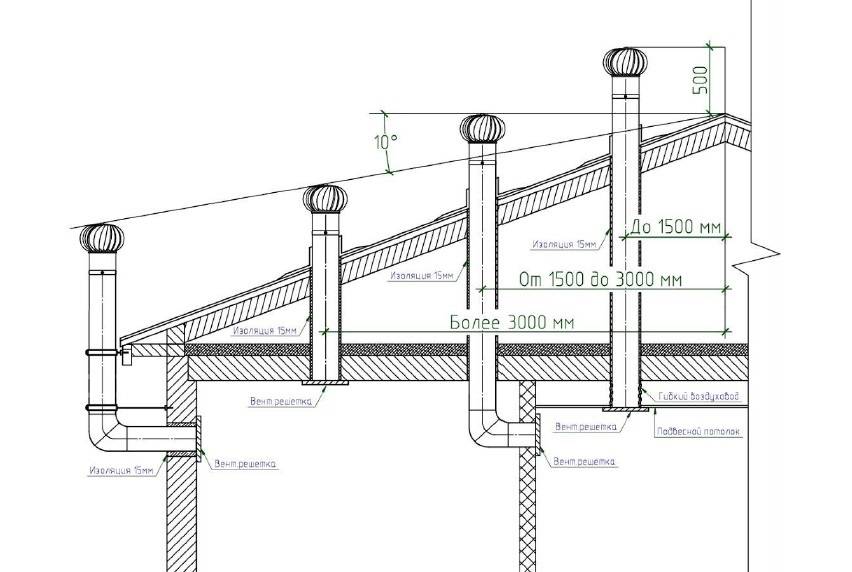

Схема естественной вентиляции

1. Первая ошибка заключается в том, что дырка под вентиляционную шахту находится не в предназначенном месте. По правилам она должна находиться под самым потолком, не ниже 10 см под ним. Дело в том, что теплый воздух всегда поднимается, поэтому отверстие и должно быть проделано в самом верхнем месте комнаты. Только в таком случае удастся вывести и профильтровать воздух.
2. Высота вентиляционной трубы должна быть достаточной длины, иначе воздух внутри канала может остановиться и толку от всей проделанной работы не будет.
3. Нельзя совмещать вентиляцию соседних помещений.
4. Многие люди для своей кухни устанавливают вытяжку и забывают про отверстие для естественного проветривания. Это тоже может привести к некоторым проблемам.

Вентилируем комнату без окон

В некоторых домах и офисных зданиях есть маленькие глухие комнатки без окон. О нормальном естественном воздухообмене в таких помещениях речи быть не может. Если в комнате живут или работают люди, хранятся бумажные документы или одежда, там обязательно нужно устроить принудительную вентиляцию.

Простые варианты воздухообмена в глухой комнате:

1. Сплит-система с притоком воздуха с улицы. Это кондиционер, который отличается от стандартной модели наличием приточной трубчатого клапана. Самый удобный, но и самый дорогой вариант вентиляции глухой комнаты.

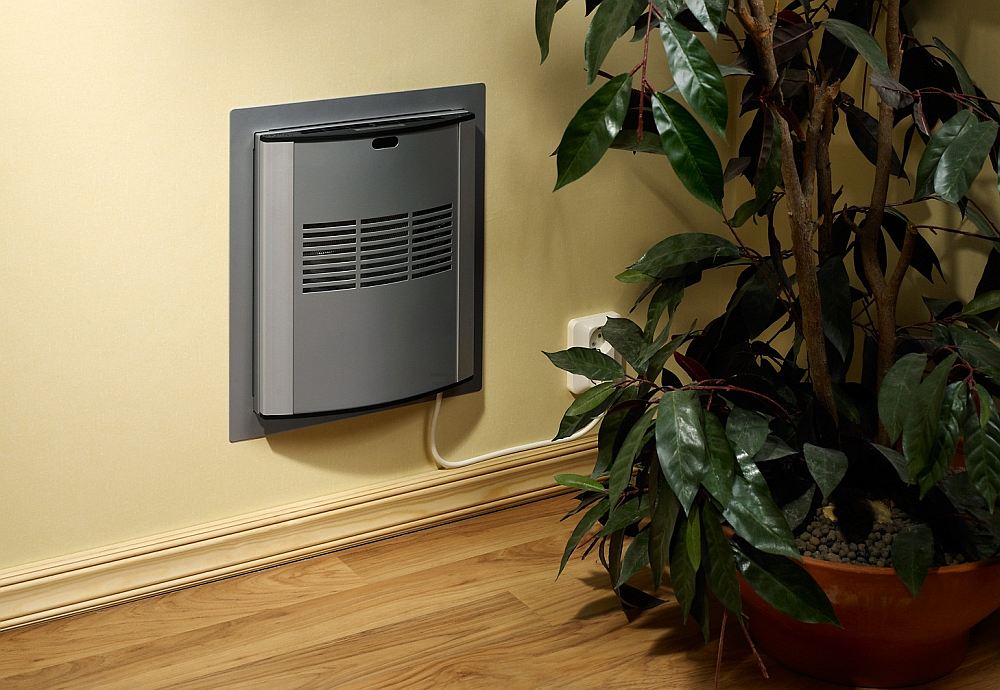

2. Приточный стенной вентилятор. Приток воздуха может осуществляться с улицы или из соседнего с глухой комнатой помещения.

Для воздухообмена обязательным условием является наличие щели под межкомнатной дверью. Наименьший размер промежутка 1–1,5 см. В межкомнатную дверь снизу можно установить вытяжную решетку. Они выполнены из пластика. Чтобы не портить дизайн, цвет решетки подбирается индивидуально.

Вытяжной клапан

Хотя в большинстве случаев наиболее уместной является приточная вентиляция, иногда имеет смысл установить и вытяжное оборудование. Суть его работы заключается в удалении из помещения отработанного воздуха вместе с неприятными запахами, повышенной влажностью и тому подобным.

Понятно, что данное устройство наиболее актуально для помещений, в которых часто встречается сочетание этих факторов. Это, конечно, ванная комната и туалет, а также кухня. В идеале, вытяжной клапан следует устанавливать в сочетании с приточным, располагая его на противоположной от последнего стене. Это поможет воздуху успешно циркулировать через все помещение.

Главный элемент вытяжного клапана — это вентилятор, за счет которого и происходит удаление воздуха. Также в конструкцию обычно входит специальная заслонка, предотвращающая возникновение обратной тяги.

Работа вентилятора может регулироваться вручную, в этом случае вы просто нажимаете на кнопку при необходимости — например, во время приготовления пищи или после принятия душа. Но есть модели, оборудованные специальными датчиками и возможностью электронного управления. Они могут запускаться автоматически, когда уровень влажности в помещении превышает заданный показатель. Или же вы можете запрограммировать оборудование на определенное время включения и выключения.

Чтобы вытяжной клапан эффективно справлялся со своей задачей, необходимо со всей ответственностью подойти к его выбору

И главное, на что следует обратить внимание — это мощность устройства. Ее должно быть достаточно для того, чтобы оборудование могло перегонять весь необходимый объем воздуха

Для того чтобы получить показатель необходимой мощности, вам нужно вычислить его по формуле: М=О*В.

Под буквой «О» подразумевается объем помещения в кубических метрах (длину нужно умножить на ширину и высоту), а под буквой «В» — коэффициент воздухообмена. Для последнего приняты определенные стандарты: для кухни он равен 15-ти, для туалета 8-ми, для ванной комнаты 20-ти.

Процедура монтажа

Высчитав показатель мощности, можете смело отправляться в магазин и приобретать соответствующую модель устройства, а по возвращении домой приступать к работам по установке.

1. С помощью перфоратора пробурите в стене круглое сквозное отверстие соответствующего диаметра.
2. Пылесосом удалите из него всю образовавшуюся пыль.
3. Теперь сделайте на стене разметку для того, чтобы правильно закрепить вентилятор. Для фиксации вам понадобятся распорочные дюбеля.
4. Установите в пробуренное отверстие воздуховод. Получившиеся щели между трубой и стеной заполните монтажной пеной. При этом учитывайте, что в процессе застывания она увеличивается примерно втрое. Поэтому заполняйте где-то на треть. Затем дождитесь полного ее затвердевания.
5. После застывания пены прикрутите вентилятор на предназначенное для него место. Затем поставьте обратный клапан и наружную решетку, которая будет защищать всю конструкцию от осадков и мусора.

Для работы вентилятора вам понадобится подключить систему к источнику питания. При этом учтите, что в случае отключения электроэнергии вентиляция перестанет работать. Поэтому лучше заранее подготовиться к подобному, приобретя и установив резервный генератор, который при перебоях с электричеством возьмет на себя функцию источника питания.

Вот и все, дорогие друзья. Как видите, сделать тот или иной тип вентиляции в своем доме вы вполне можете самостоятельно. Этим и хороши приточный и вытяжной клапаны: они требуют минимума усилий при установке. Вам не нужно прокладывать систему труб или производить какие-то сложные расчеты, все делается быстро и просто.

В итоге вы получите весьма эффективный воздухообмен и отсутствие проблем, связанных с застоявшимся воздухом. Успехов в работе!

Особенности устройства принудительной вентиляции

Конструкция принудительной вентиляции подразумевает наличие вентиляторов достаточно высокой мощности. Они позволят регулировать систему под потребности конкретного помещения. К примеру, если жильцы на длительное время покидают квартиру или дом, регулятор можно настроить на минимальную работу. Полностью отключать систему нежелательно.

Если конструировать систему без использования электрического нагревателя, энергия будет расходоваться минимально. Отверстия воздуховодов лучше всего устанавливать направленными туда, где чаще всего проводят время жильцы дома.

Перед началом монтажа выполняется расчет и подготавливается проект системы. Выполняется устройство воздуховодов в каждом помещении. Все необходимые расчеты и проект должны быть выполнены со знанием дела. При отсутствии необходимых навыков и опыта такую работу лучше поручать специалисту. Непосредственно же монтаж вы сможете выполнить своими руками, ориентируясь на чертеж, требуемые размеры и места установки составных элементов.

Приборы для принудительной вентиляции в квартире

Принудительная вентиляция комнаты осуществляется специальными приборами. Механическая вентиляция нужна, если естественная система воздухообмена со своими функциями не справляется.

Механическую вентиляцию обеспечивают:

• вентиляторы (вытяжные и приточные);
• кухонные вытяжки;
• клапаны притока воздуха.

Многие ошибочно относят к вентиляционным приборам кондиционеры. Кондиционер изменяет температуру воздуха, очищает его, но он не обеспечивает приток воздуха. Сегодня есть кондиционеры с приточной трубой: только их можно назвать вентиляционным элементом.

Следует помнить: кондиционер не относится к вентиляционным приборам!

Работа приборов принудительной вентиляции сопряжена с затратами электроэнергии. Делать ее непрерывной невыгодно. Современные приборы можно включать или выключать в зависимости от потребностей. Можно сделать так, чтоб агрегат включался, когда в комнате зажигается свет.
