Установка вентиляционной трубы на крыше частного дома

Вентиляция вальмовой крыши

Вентиляцию вальмовых крыш условно можно разбить на две группы – проветривание холодного чердака и утеплённой мансарды.

Обустройство вентиляции холодного чердачного помещения трудностей не представит. Благодаря большому объёму чердака здесь практически нет преград для нормальной циркуляции воздушных потоков. Воздухообмен происходит через карнизный свес, конёк и хребет. Слуховые окна, забранные решётками и расположенные на противоположных сторонах крыши, обеспечивают сквозняк.

Естественная циркуляция воздуха происходит через вентзазор в кровле и слуховые окна

Когда нужно усилить вентиляцию, устанавливают аэраторы вдоль прохода ендов. Но они имеют смысл, если угол наклона ската более 45°. В противном случае на сложных участках в зимнее время из-за скапливания снега работа аэраторов будет неэффективной.

При небольших наклонах лучше сделать принудительное проветривание, используя кровельные вентиляторы, инерционные турбины либо насадки достаточной высоты, чтобы их не засыпало снегом.

Вентиляция утеплённого подкровельного пространства (мансарды)

Проветривание мансарды желательно планировать во время строительства, поскольку её обустройство более трудоёмко, чем оборудование вентиляции холодного чердачного помещения. Здесь нет свободной циркуляции воздуха, оттого пространство для воздухообмена создаётся за счёт смонтированной между утеплителем и настилом обрешётки.

Циркуляции воздуха в утеплённом помещении происходит зп счёт вентиляционного зазора в кровельном пироге

К тому же обязателен зазор не менее 2–3 см между гидро- и теплоизоляцией. Если глубина стропил не позволяет сделать нужный зазор, то их наращивают с помощью досок.

Но такой метод воздухообмена довольно трудно сделать на крышах сложных форм с множеством изломов и примыканий. Потому кровельщики советуют монтировать прямо на утеплитель диффузионные мембраны (паропроницаемые), которые пропускают влагу лишь в одном направлении.

Видео: вентилируемый конёк на мансардной крыше

Расположение вентиляции на крыше

Вентиляция на крыше

Придерживаясь рекомендаций специалистов, располагать вентиляционную трубу над крышей нужно в том месте, где находится стояк. В этом случае эффективность воздухообмена будет максимальной. Если система предполагает изгибы канала, то прибегают к использованию гофрированных переходников. В случае со скатными крышами монтаж проходки выполняется ближе к коньку. Это позволит расположить большую часть трубы под крышей, что уменьшит ветровую нагрузку.

Большое значение имеет высота вентиляционных шахт над крышей дома. Низкое расположение не обеспечит нормальную тягу вытяжкой, а высокая труба будет нуждаться в фиксации растяжками. В соответствии со строительными нормативами монтаж изделия необходимо выполнять на наклонной крыше на высоте 50 см над кровлей. Если предполагается организация площадок для, отдыха или крыша будет эксплуатироваться другим образом, высота вентиляционного выхода должна составлять не менее 2 м.

Основные правила, которым должна соответствовать высота трубы:

1. Если вентиляционный элемент расположена возле дымохода, его высота должна быть аналогичной.
2. На плоской крыше труба должна устанавливаться на высоте не менее 50 см.
3. Если узел монтируется в 1,5 м от конька, высота трубы должна быть более 50 см, при большем расстоянии параметр выбирают аналогично высоте конька или выше.

Независимо от выбранного варианта расположения выхода необходимо придерживаться правила: край элемента должен находиться выше зоны ветрового подпора. В противном случае при сильном ветре возможна блокировка потока воздуха или его движение в обратную сторону.

Общие рекомендации по размещению элементов вентиляции

Рассмотрим некоторые общие правила, которые рекомендуется соблюдать при монтаже кровельной вентиляции.

• При монтаже врезаемых элементов используется гидроизолирующие фартуки, места соединения их с поверхностью крыши промазываются мастикой. Плохо выполненная гидроизоляция в дальнейшем может привести к протечкам.
• Обязательно устанавливайте защитные решетки, чтобы защитить кровельное пространство от птиц и мусора.
• Количество необходимых комплектующих рекомендуется продумать заранее, также их желательно приобретать у того же производителя, что и кровельный материал.
• Высота вентиляционной трубы над кровлей должна быть не меньше 50 см. Если труба находится на расстоянии более 3 м от конька, то по длине она должна находиться на одном уровне с коньком.

Определение высоты трубы относительно кровли.

• В холодных регионах вентиляционные элементы рекомендуется утеплять, чтобы избежать образования конденсата и обледенения.
• Крыши сложной формы требуют большого количества вентиляционных элементов.

Устройство вентиляционной шахты

Строение, как правило, похоже на ствол цилиндрической формы. Он расположен строго по вертикали и содержит три части:

• одна большая – порядка 300х600 мм;
• две маленькие – порядка 150 мм.

Именно большая часть и есть ствол, который пересекает все этажи строения, начиная от подвала до чердака. Конструкция может быть и нестандартной. Увеличенные размеры обязательно учитываются при подборе вентиляторов.

Через специальные окошки, находящиеся в таких помещениях как кухня или санузел загрязненный воздух попадает в не очень большие каналы и, поднявшись через них на высоту порядка трех метров, оказывается в общей шахте. Благодаря подобному устройству практически исключается распространение использованного воздуха через воздуховод из одного помещения в другое, к примеру, из кухни в ванную, после чего и в комнаты.

В хозяйственных постройках, скажем, фермах или птицефабриках, идеальным вариантом конструкции, обеспечивающей циркуляцию воздуха, считается вентшахта около конька. Они проходят во всю длину крыши здания по направлению конька.

Чтобы закрыть доступ дождевым каплям дождя, над выходным отверстием короба монтируют зонт. Как правило, в конструкциях естественного воздухообмена непосредственно на устье монтируют дефлектор. При порывах ветра здесь создается разрежение, которое способствует усилению тяги. Но прежде всего, конечно, дефлектор не дает потоку воздуха «опрокинуться» в коробе

При расчете системы разрежение, которое создает ветер, не принимается во внимание

Варианты с искусственным воздухообменом, которые способствуют удалению агрессивных примесей воздуха первого и второго классов, работают несколько иначе: загрязненный воздух выбрасывается на довольно существенную высоту. Такой выброс называют еще факельным.

Высота трубы

Размер трубы, располагающейся над кровлей, указывается СНиП:

• При установке вентиляционного выхода рядом с дымоходом ее высота должна быть равной ему.
• На плоской кровле высоту трубы необходимо выбрать с учетом ее диаметра, но в пределах 50 см.
• Для скатной кровли имеет значение удаленность выхода вентиляции от конька: если труба Расположена дальше, чем на полтора метра, то ее высота должна быть от 50 см и больше.
• При значительной удаленности вентиляционного узла от конька крыши (от 3 метров и дальше) необходимо провести воображаемую линию от верхней точки крыши вдоль кровли вниз. Верхушка трубы должна касаться условной линии пересечения от конька до горизонта.

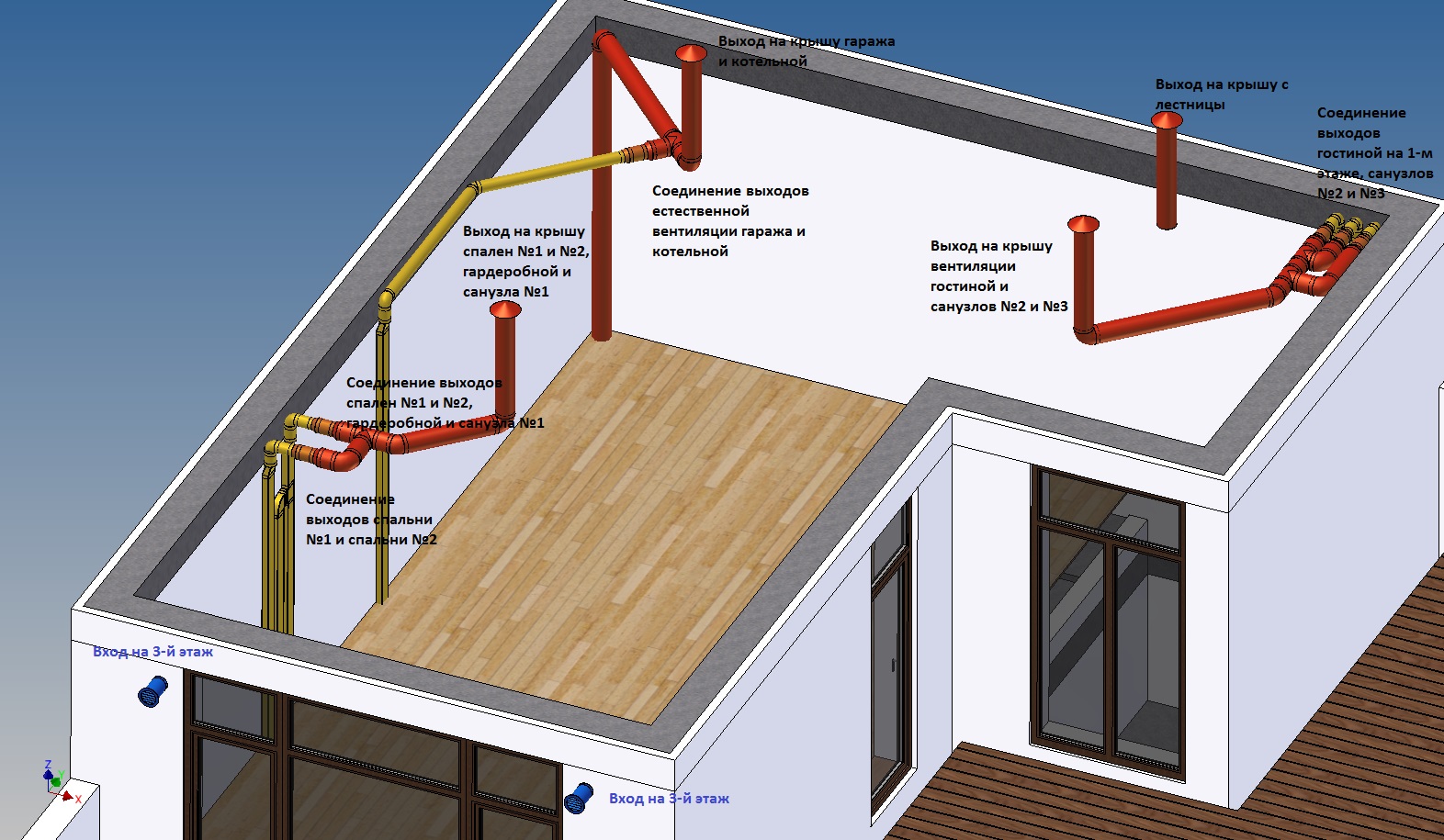

Выбор места для трубы

Установку выхода трубы на крышу нужно продумать таким образом, чтобы у нее был минимальный наклон или изгиб.

В идеале труба должна устанавливаться строго над внутренним стояком вентиляционной шахты. Если это невозможно по какой-либо причине, желательно использовать гибкую гофрированную трубу для соединения узлов.

Пожаробезопасность

При организации вентиляции здания все помещения и этажи оказываются связанными друг с другом сетью каналов и воздуховодов, что само по себе опасно с точки зрения пожарной безопасности. Поэтому сами эти элементы и прокладки между ними выполняют из материалов, отвечающих СниП, согласно которым обеспечивается взрыво- и пожаробезопасности. В частности, шахта отделяется от воздуховода перегородкой из негорючего и устойчивого к влаге материала.

Технические факторы

Качество функционирования вентиляционной системы зависит не только от материалов, которые использовались для ее возведения. Большое значение имеет тот факт, насколько выполненная конструкция соответствует имеющимся стандартам и нормативам. В первую очередь необходимо учитывать важнейший аспект — пожарную безопасность.

Как вывести трубу через крышу из профнастила

Любая система отопления дома, за исключением электрической, предполагает вывод на кровлю дымовых труб для выброса в атмосферу продуктов горения. Рассмотрим, как вывести дымоход через профнастил.

1. Для начала нужно убедиться в правильном расположении дымоходной трубы — точка выхода должна находиться в затемнённой северной стороне, куда мало попадает солнце.
2. Выбирают форму трубы и размер её сечения, учитывая климатические условия данной местности, рельеф и температуру выходных газов.
3. Затем определяются с высотой трубы согласно СНиП.
4. Изготавливают трубу сами, или покупают готовую и проводят монтаж.

Высота вентиляционных шахт по СНиП

При расчёте высоты вентиляционных шахт учитывают:

• возвышение трубы относительно самой верхней точки кровли и смежных построек;
• общую протяжённость дымового канала;
• размер оголовка;
• проектировочную высоту.

Требования и нормы по СНиП:

• для плоской кровли минимальная высота составляет 1 м;
• если дымоход расположен от конька на расстоянии меньше 1,5 м, его высота должна быть на 0,5 м больше верхней точки кровли;
• при условии расположения дымохода в пределах 1,5–3 м от конька, оголовок трубы должен располагаться на уровне излома крыши;

• когда дымоход установлен на расстоянии свыше 3 м от конька, его верхняя часть должна находиться на условной линии, проведённой от конька вдоль ската под углом 10o.

Комбинированная вентиляция

Это система, которая включает в себя естественную и принудительную вентиляцию. Возможны следующие варианты комбинированной вентиляции:

• Естественный приток и принудительный отток. Например, воздух может поступать в дом через приточные клапаны, а выходить с помощью вытяжных вентиляторов.
• Принудительный приток и естественный отток. В таком случае нагонять воздух в дом могут бризеры, а вытяжка будет естественной.

Возможен вариант, когда приток и отток воздуха осуществляется принудительным способом, но при этом в ванной комнате и на кухне должны быть естественные вытяжные каналы.

Советы, рекомендации и возможные ошибки

Часто вентиляционная система устанавливается при строительном процессе, в случае появления возможности планировки вывода, расчета периметра, выбора оптимального места на кровле и др. В построенном доме оборудовать вентиляцию труднее. Внешнее изменение внутри помещения может пагубно сказаться на элементах кровли: стропилах, обрешетке и т.д.

Неправильная установка может привести к следующим последствиям:

• слабая тяга;
• проникновение запаха из одной комнаты в другие;
• проникновение влаги внутрь жилища;
• высокая влажность;
• недостаток кислорода;
• возникновение грибковых бактерий на стене, потолке, полу;
• неприятный запах в помещении;
• появление копоти в кухонном помещении;
• проникновение вглубь здания дыма от остальных труб;
• повышение интенсивности болезней жильцов;
• замерзание частей конструкции.

Надлежащий монтаж труб вентиляции на кровле является залогом уютного жилья и здорового состояния жильцов.

Совершив грамотный выбор расположения вывода вентиляционного трубопровода на кровле, соблюдая технологию его монтажа и используя вспомогательные устройства довольно просто создать благоприятное передвижение воздуха внутри системы и создать уютную атмосферу внутри жилища.

Вентиляция вальмовой крыши

Вентиляцию вальмовых крыш условно можно разбить на две группы — проветривание холодного чердака и утеплённой мансарды.

Обустройство вентиляции холодного чердачного помещения трудностей не представит. Благодаря большому объёму чердака здесь практически нет преград для нормальной циркуляции воздушных потоков. Воздухообмен происходит через карнизный свес, конёк и хребет. Слуховые окна, забранные решётками и расположенные на противоположных сторонах крыши, обеспечивают сквозняк.

Естественная циркуляция воздуха происходит через вентзазор в кровле и слуховые окна

Когда нужно усилить вентиляцию, устанавливают аэраторы вдоль прохода ендов. Но они имеют смысл, если угол наклона ската более 45°. В противном случае на сложных участках в зимнее время из-за скапливания снега работа аэраторов будет неэффективной.

При небольших наклонах лучше сделать принудительное проветривание, используя кровельные вентиляторы, инерционные турбины либо насадки достаточной высоты, чтобы их не засыпало снегом.

Вентиляция утеплённого подкровельного пространства (мансарды)

Проветривание мансарды желательно планировать во время строительства, поскольку её обустройство более трудоёмко, чем оборудование вентиляции холодного чердачного помещения. Здесь нет свободной циркуляции воздуха, оттого пространство для воздухообмена создаётся за счёт смонтированной между утеплителем и настилом обрешётки.

Циркуляции воздуха в утеплённом помещении происходит зп счёт вентиляционного зазора в кровельном пироге

К тому же обязателен зазор не менее 2–3 см между гидро- и теплоизоляцией. Если глубина стропил не позволяет сделать нужный зазор, то их наращивают с помощью досок.

Но такой метод воздухообмена довольно трудно сделать на крышах сложных форм с множеством изломов и примыканий. Потому кровельщики советуют монтировать прямо на утеплитель диффузионные мембраны (паропроницаемые), которые пропускают влагу лишь в одном направлении.

Особенности организации вентиляции кровли

Подкровельные вентиляционные системы бывают нескольких видов, и различаются конструктивными особенностями и ассортиментом используемых вентиляционных устройств.

Обычный влаго- теплозащитный пирог крыши состоит из нескольких слоев, каждый из которых защищен от скопления конденсата. Поэтому, конструкция «пирога» напрямую влияет на выбор вентиляционных устройств и нюансы организации вентсистемы.

Материалы, используемые при устройстве крыши здания, различаются по своим эксплуатационно-техническим качествам. На современном рынке стройматериалов представлено большое количество покрытий для кровли – металлических (профнастил, металлочерепица), асбоцементных (шифер), полимерных (мягкая черепица).

Каждый из перечисленных кровельных материалов обладает разными показателями теплопроводности, что влияет на интенсивность образования конденсата в чердачных помещениях.

Правильно подобранная и смонтированная подкровельная вентсистема должна обеспечивать:

• Стабильный температурный баланс во всём чердачном пространстве.
• Эффективное удаление пара, поступающего под крышу из жилых помещений.
• Снижение уровня нагрева крыши под действием солнечных лучей.
• Увеличение срока службы, как самих кровельных конструкций, так и всего здания.

Для создания воздухообмена в подкровельном пространстве используются следующие устройства и приспособления:

• Продухи, располагающиеся в карнизах и коньках крыши.
• Аэраторы.
• Крышные вентиляторы для обустройства принудительной циркуляции воздуха.
• Вытяжные отверстия в скатах кровли.
• Слуховые окна чердаков.
• Вентиляционные каналы. Актуальны для жилых мансард и чердаков, разделенных перегородками на отдельные помещения.

Типы вентиляционных систем

Выбирая, какую схему нужно будет составить, чтобы качественно смонтировать вентиляцию в частном доме, нужно помнить о типах вентиляции:

• Естественная.
• Принудительная, оснащенная механическими приспособлениями.
• Комбинированная.

Каждая из них имеет свои плюсы и минусы. Но при выборе и дальнейшем составлении схемы нужно помнить о том, что нельзя делать вытяжку без притока или оттока. То есть воздух из помещения должен выходить и замещаться на свежий, в противном случае все монтажные работы по эффективности конечного результата сведется к нулю.

Естественная или принудительная – что лучше?

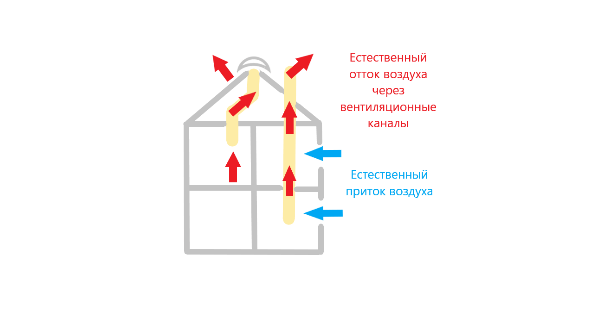

Простейший пример естественной вентиляции – квартира в доме с деревянными окнами. Вытяжка хоть и организована при строительстве, но подчиняется законам физики, а поступление воздуха производится через щели в оконных и дверных проемах, открытые окна и форточки.

В деревенских домах, которые многие используют в качестве сезонного жилья, циркуляция воздуха осуществляется и с помощью кирпичной печи с дымоотводом и трубой

Но иногда естественного воздухообмена недостаточно для формирования здоровой, комфортной для проживания среды. И тогда приходится использовать перечисленные выше устройства, врезать новые вентиляционные каналы.

В качестве воздуховодов используют или пластиковые трубы или оцинкованные элементы. Их располагают над подвесными конструкциями и в стенах с выходом наружу над крышей или в стене.

Для создания полноценной вентиляции конструируют целые системы утепленных герметичных каналов, проходящих через все помещения. Но такой вариант целесообразен для домов постоянного проживания, так как требует более серьезного подхода

Лучший способ наладить правильную вентиляцию – комбинация естественных и механических способов улучшения циркуляции воздуха. С этой стороны дачный домик не отличается от обычной городской квартиры: к полуоткрытым форточка можно добавить монтаж вентилятора в туалете и установку недорогой вытяжки на кухне.

Принцип обустройства принудительной системы

Работает принудительная вентиляция в частном доме при помощи механических вытяжных установок. Они питаются от сети, поэтому при оборудовании своими руками потребуются еще и навыки электрика.

Схем подобной вентиляции много, наиболее востребованные:

• Приток воздуха дается при помощи бризеров, их устанавливают во всех помещениях. На чердаке монтируется общий вентилятор, к которому поступает весь отработанный воздух и удаляется.
• Монтаж отдельных приточно-вытяжных устройств с рекуператором, который встраивается во внешнюю стену.

• Центральный кондиционер с сетью вентканалов.
• Фанкойлы – местные калориферы, обладающие функциями обогреваохлаждения.

Как сделать естественную вентиляцию на даче

Самостоятельно спроектировать вентиляционные каналы для частных домов сложно. Обязательно нужна помощь профессионалов.

Вентиляция на даче своими руками монтируется по следующей схеме и правилам:

1. Отверстия, через которые воздух будет тянуть внутрь помещения, располагают внизу стены.
2. Вытяжные отверстия располагают под потолком в комнате.
3. Монтируют трубы, закрепляют их у входа и входа. Закрепительные детали не должны вызывать деформацию трубы.
4. Вытяжная труба должна возвышаться над крышей дома больше, чем на полметра. Верхушку трубки закрывают колпаком, чтобы туда не попал мусор и осадки.
5. Приточные отверстия с улицы защищают декоративными решетками, чтоб в систему не проникал мусор, не заползали грызуны.

Воздуховод нужно обязательно заземлить, чтобы обезопаситься от статического электричества

Монтируют трубы очень осторожно

Очень важно полностью сохранить их целостность. Места соединений при надобности обрабатывают герметиком

Три основных заблуждения и устранение последствий ↑

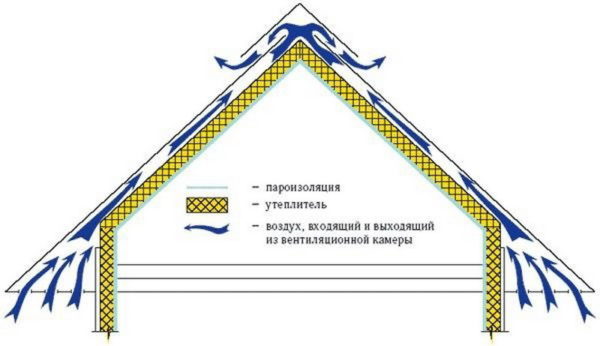

Принцип подкровельной вентиляции

Чтобы вентиляция чердака в частном доме была сделана правильно, помимо знаний основных требований необходимо избавиться от неверного понимания ее назначения. Можно выделить три основных заблуждения, ложно получивших статус правил и применяемых при проектировании и строительстве домов в частном секторе.

Заблуждение первое – о временах года ↑

Принято считать, что проточная циркуляция воздуха на чердаке нужна только в летнее (жаркое) время года:

• жаркая погода не единственный критерий для необходимости вентиляции чердачного помещения. Для неотапливаемых чердаков или для вентзазора теплых помещений необходимо выдерживать минимальную разницу между внутренней и наружной температурой;
• при похолодании на улице отсутствие проточной циркуляции воздуха приводит к образованию конденсата. Эта влага способствует образованию сырости и грибковой плесени, а зимой – инею;
• такая ситуация крайне опасна тем, что споры микроорганизмов могут проникнуть в жилое помещение через перекрытие. Бороться с последствиями будет крайне сложно.

Схема воздушных потоков

Заблуждение второе – в доме будет холодно ↑

Вентиляция на чердаке способствует охлаждению жилого помещения, так как теплый воздух расходуется на обогрев перекрытий:

• на самом деле причиной охлаждения комнат является недостаточная теплоизоляция стен, пола и потолка. Помещение, по большей степени, охлаждается не от потери теплого воздуха, а от проникновения холода;
• кроме того, при отсутствии гидроизоляции на перекрытии через него проходит не только тепло, но и влага, что служит дополнительной причиной для образования конденсата на чердаке.

Заблуждение третье – размер не имеет значения ↑

Размеры отверстий для циркуляции воздуха не имеют значения:

• это не так и если речь идет о вентзазоре под кровлей, то минимальное расстояние до утеплителя должно составлять 20мм. Его выставляют при помощи выбора сечения реек для контробрешетки;
• при обустройстве продухов для холодных чердаков следует придерживаться нормы – 1 кв. м вентиляционных отверстий (в сумме) на 500 кв. м общей площади помещения;
• если выдерживать эти требования (вентзазор или площадь продухов), то вы сможете избавиться от конденсата, избежав при этом критических потерь теплого воздуха.

Выход из положения при плохой вентиляции ↑

Замерзший конденсат на стропильной системе и обрешетке

Если вентиляция была сделана с учетом вышеперечисленных заблуждений, то в холодное время года будет образовываться конденсат, который замерзает зимой, как это показано на верхней фотографии. В таких случаях приходится исправлять ситуацию, но выход из положения есть, и он приводит к хорошим результатам при несложных действиях.

Самый простой кровельный аэратор

Можно сделать дополнительные продухи или слуховые окна, защитив их решетками, чтобы на чердак не залетали и не гнездились голуби (они также могут гнездиться и в продухах, если там есть место). Но удобнее всего, особенно если кровля сделана из металла (профнастил, металлочерепица или фальцевое покрытие) установить самый простой пассивный аэратор. При желании, конечно, можно приобрести и смонтировать электрическую или турбинную вытяжку такого типа.

В зависимости от кровельного материала выбирается основание вытяжки – оно может быть волнистым, под шифер или ондулин, либо плоским, под соответствующие кровельные материалы. Как правило, такие устройства комплектуются инструкцией по монтажу от завода-изготовителя, набором саморезов, а также уличным герметиком для крепежа.

Вентиляция чердачного помещения – это необходимость

Для установки такой вентиляционной системы на чердаке нужно вырезать отверстие в кровле, площадь которого не должна быть меньше отверстия в вытяжке, но не превышать при этом размеры крепежной подошвы. Для вырезания используют угловую шлифовальную машину (болгарку), а диск подбирают в соответствии с кровельным материалом (по металлу или с алмазным напылением).

Подводя итоги, можно сказать, что вентиляция в чердачном помещении, это не обустройство для элитных домов, а насущная потребность каждого здания, от которой зависит комфорт в комнатах. А доступность выполнения работ своими руками значительно снижает стоимость и позволяет быстро исправить ситуацию при плохой циркуляции воздуха.

Виды вентканалов для кровли

На сегодняшний день ассортимент вентиляционных систем довольно широк, и среди них существуют такие, как:

• с клапаном и без него;
• с тепловой изоляцией и неизолированные;
• с контроллером, который и регулирует открытие и закрытие клапанов.

Системы, которые нужно регулировать вручную, в большинстве случаев используются в тех моментах, когда нет необходимости в частом изменении вентиляционных режимов. В такую вентиляцию включается трос, контроллер, особый тип полотна и противовес.

Клапан контролируется механизмом, работающим на электрической основе с принципом работы в один оборот. Именно он контролирует клапан, который делается из нержавеющей стали, толщиной до 0.08 см.

Вентиляция скатной кровли

Для оснащения вентиляции скатных кровель нужны:

• зазоры приточные в нижней зоне крыши;
• каналы для циркуляции воздуха над утеплителем (за счёт обрешётки);
• вытяжки вверху кровли площадью на 15% больше, чем область приточных отверстий, поскольку для хорошей вентиляции необходимо пониженное давление на чердаке.

Обустроить проветривание своими руками несложно. Общая схема одна — предусмотреть щели под карнизными свесами, защитить их лентой или сеткой, сделать зазор между обрешёткой и утеплителем.

Дальнейшие работы зависят уклона кровли. При уклоне скатов 10–45° вытяжной зазор находится в коньке и покрывается коньковым аэратором с защитным фильтром из пенополиуретана. Один такой аэратор длиной около 60 см проветривает 25 м² чердачного пространства.

Видео: установка конькового аэратора

https://youtube.com/watch?v=Fb1GCtWveHQ

Если по структуре кровли не предусмотрен конёк или наклон скатов составляет от 5 до 12°, то необходимо увеличивать число приточных отверстий внизу крыши, а в верхней зоне устанавливать аэраторы на расстоянии 0,5–0,8 м от самого высокого места кровли.

При таком расположении аэратор проветривает 5 м² чердачного помещения, но если строение находится на хорошо продуваемом участке, тогда его пропускная способность увеличивается до 25 м².

Размер вентилируемого зазора на коньке

Размер вентилируемого зазора зависит от склона скатов — чем меньше уклон кровли, тем больше высота зазора. Вид теплоизоляционного материала на размере зазора не сказывается, а вот тип кровельного настила очень важен. Под жёсткое покрытие (металлочерепица, профнастил) можно использовать контрейку для обрешётки небольшого сечения 25х50 мм, поскольку это не сплошное покрытие, а имеющее свои зазоры и стыки, через которые также циркулирует воздух. Хотя эксперты не советуют экспериментировать и для большей надёжности и прочности рекомендуют использовать бруски 50х50 мм для всех покрытий, т. е. делать оптимальную высоту зазора 50 мм.

Естественная вентиляция

Естественная вентиляция — это система, в которую не входит оборудование, работающее на электричестве. В такой системе приток воздуха осуществляется двумя способами:

• через окна;
• с помощью устройств, вмонтированных в стены или оконные рамы — приточные клапаны.

Схема естественной вентиляции в доме следующая:

Принцип работы встроенного в стену приточного клапана

Приточный клапан, который встраивают в окно

Отток воздуха происходит через вентиляционные отверстия, трубы и выходы. Вентиляционные выходы — это «грибки», которые можно встретить на крышах частных домов. Именно к ним подсоединяют воздуховоды, через которые отработанный воздух выходит из дома.

Вентиляционное отверстие, соединённое с воздуховодом

Преимущества естественной вентиляции в доме очевидны:

• Доступность. По сравнению с принудительной вентиляцией, обустройство естественного воздухообмена обойдётся дешевле. Цена приточного клапана, который устанавливают в стену — 2000–3500 рублей. Оконный обойдётся в 500–1000 рублей. Что касается вытяжки, то пластиковую решётку можно приобрести за 60 рублей, из нержавеющей стали — примерно за 1000 рублей. Металлические, как правило, устанавливают со стороны улицы. Цена на воздуховоды также зависит от материалов, из которых они сделаны. Один метр пластикового можно купить за 200 рублей, металлического — за 500 рублей. Стоимость одного вентиляционного выхода варьируется от 3500 до 7000 рублей.
• Простота в эксплуатации. Естественная вентиляция не требует периодического обслуживания.
• Независимость от электричества. Естественная вентиляция выручит, если из-за отключения электричества в доме принудительная система не будет работать.

У естественного воздухообмена есть и недостатки:

• Между температурой и плотностью воздуха в доме и за его пределами должна быть существенная разница. Чем она больше, тем лучше будет естественный воздухообмен. Например, если за окном –29°С, а в доме +20°С, то естественная тяга воздуха будет сильной. Проблема в том, что летом, когда этой разницы практически нет, естественная вентиляция просто не работает.
• Вентиляционные выходы должны хорошо обдуваться ветром. Он должен «захватывать» и «уносить» вышедший из дома воздух. Если ветра нет, то естественная вентиляция не будет достаточно эффективной.

Разновидности вентиляционных труб

Изучение характеристик поможет не ошибиться при выборе венттрубы, ведь ассортимент их довольно внушительный. Каждый тип труб имеет свои особенности, недостатки и преимущества.

Но есть ряд требований, которым должен соответствовать каждый тип:

• высокая устойчивость к воздействию влаги;
• коррозионная стойкость.

При резкой смене температуры на стенках вентиляционной трубы образуется конденсат, который может стать причиной ее разрушения.

Требования, которым должна соответствовать любая из разновидностей труб для вентиляции:

Тонкие стенки. Это необходимо для хорошей пропускной способности шахты.

Соединения. Количество изгибов и стыков нужно свести к минимуму, а в идеале они вообще должны отсутствовать.

Гладкость. Внутренняя поверхность стенок должна быть ровной и гладкой. Это повысит скорость движения воздушных потоков по трубопроводу.

Разновидности сечения воздуховодов, предназначенных для вентиляционных шахт:

• прямоугольное;
• квадратное;
• круглое.

Сечение – важный параметр при выборе, от него зависит производительность воздуховода. Лучшим считается круглое.

Материалы, из которых изготавливают трубы:

• пластик;
• оцинкованная сталь;
• нержавеющая сталь;
• алюминий;
• полиэфирная ткань.

Лучшими считаются первый и второй по списку.

Оцинкованная сталь

Недорогой материал, долговечный, устойчивый к коррозии.

Считается одним из самых прочных, отличается идеально ровной поверхностью, что немаловажно для производства воздуховодов.

Пластик

Дешевый материал, поэтому и пользуется большой популярностью.

Кроме низкой цены, имеет ряд дополнительных преимуществ:

• небольшой удельный вес;
• хорошую прочность;
• идеальную гладкость стенок;
• просты в монтаже.

Зачем нужны вентиляционные выходы на крышу?

Вентиляционные выходы на крышу нужны для того, чтобы обеспечить эффективную и безопасную работу системы вентиляции в здании. Они выполняют следующие функции:

• Отводят отработанный воздух из помещений. В процессе жизнедеятельности человека и работы различных приборов в помещениях накапливаются разные загрязнения, такие как пыль, дым, газ, запахи, микроорганизмы и т.д. Эти загрязнения могут негативно влиять на здоровье и комфорт человека, а также на состояние оборудования и мебели. Поэтому необходимо регулярно выводить отработанный воздух из помещений наружу.
• Поддерживают оптимальный микроклимат в помещениях. В зависимости от сезона, погоды и нагрузки на помещение, температура и влажность в помещениях могут сильно колебаться. Это может создавать дискомфорт для человека и ухудшать работоспособность оборудования. Поэтому необходимо поддерживать оптимальный микроклимат в помещениях, регулируя температуру и влажность.
• Предотвращают конденсацию и плесень на крыше. В процессе отвода отработанного воздуха из помещений через вентиляционные выходы, может происходить конденсация влаги на поверхности кровли. Это может привести к образованию плесени, грибка и коррозии, что может повредить ее структуру и уменьшить срок службы. Поэтому необходимо предотвратить конденсацию и плесень, обеспечивая достаточный приток свежего воздуха.

Как видите, вентиляционные выходы на крышу играют очень важную роль в обеспечении качественной вентиляции здания. Они помогают создать здоровую и комфортную среду для человека и продлить жизнь зданию.

Особенности вывода труб для вентиляции на крышу

Популярные схемы вывода вентиляционных труб на крышу

Устанавливать вентиляционные трубы на крышу несложно. Но прежде чем приступать к установке, нужно составить технический проект, где будут указаны размеры, место расположения на кровле и другие конструктивные особенности вентиляционной шахты.

Как уже упоминалось, установка вентиляционного трубопровода осуществляется в строгом соответствии с нормативами СНиП.

Вывод венттрубы через кровлю необходим для:

• обеспечения циркуляции воздушных потоков на чердаке;
• притока воздуха внутрь помещения.

Диаметр и высота определяются в соответствии с эксплуатационными особенностями.

На скатной крыше вентиляционную шахту монтируют недалеко от конька, поскольку в этом случае дополнительная фиксация не требуется.

Заключение

Вентиляционный выход, ведущий на мягкую крышу, делается из оцинкованной стали, которая устанавливается одновременно с теплоизоляционным материалом. Утеплитель должен обладать толщиной не меньше чем 5 см, при этом рекомендуется применять минеральную вату. Такой подход даст возможность разместить в теплоизоляторе такие элементы, как дефлекторы. После того, как будут смонтированы вентиляционные лопасти, внутренняя часть снабжается пластмассовыми трубками, используемыми для того, чтобы проложить электропроводку. Такой вентиляционный выход, помимо того, что даст возможность не класть на крышу коммуникации, послужит еще и хорошим тепло- и звукоизолятором.
