Системы вентиляции в частном доме: приточная, вытяжная, газовая

Основные причины ухудшения тяги в системе вентиляции

Среди них они очень известны:

• трудности с наружным воздухом в котельной после замены традиционных оконных блоков на стеклопакеты. Их герметичность существенно ограничивает возможность проникновения воздуха;
• те же последствия после замены двери, если зазор между полом и нижним краем минимальный или отсутствует;
• уменьшите естественные сквозняки в жаркое время года за счет уменьшения разницы температур снаружи и внутри дома;
• появление зон застоя или низкого давления при сильном атмосферном ветре, что также отрицательно влияет на работу вентиляционных систем, поэтому в таких условиях необходим дополнительный контроль тяги.

При эксплуатации системы принудительной вентиляции в котельной выбирайте вентиляторы с крыльчатками, которые не искрятся от ударов. Для этого подходят изделия из алюминиевых сплавов, меди или пластика.

Чрезмерная вентиляция приводит к плохим тепловым условиям, ухудшению жилищных условий в доме.

Устанавливайте вентиляцию своими руками, постарайтесь получить квалифицированную консультацию и учтите их замечания.

Вентканалы в частном доме и естественная вентиляция

Одним из важных элементов систем вентиляции в частном доме являются вентканалы, которые служат для передвижения воздуха внутри дома. Вентканалы могут быть приточными, вытяжными или газовыми.

Естественная вентиляция также играет важную роль в обеспечении свежего воздуха внутри дома. Естественной вентиляцией называют приток и отток воздуха через неплотности в окнах, дверях и конструкциях дома. Этот метод вентиляции особенно эффективен в помещениях с высокими потолками, где воздух может свободно двигаться вверх и наружу через проветриваемые отверстия.

Как правило, вентканалы устанавливаются на кухне, в отдельной ванной и в туалете

Правильно установленные вентканалы улучшают качество воздуха, удаляют избыток влаги и неприятные запахи, что особенно важно для поддержания здоровья внутри дома

Выбор типа вентканалов и методов вентиляции зависит от архитектурных особенностей дома, условий его эксплуатации и способа жизни его обитателей. При правильной установке и эксплуатации вентканалов и подходящей комбинации методов вентиляции можно создать комфортные условия для жизни и работы в частном доме.

Какая вентиляция лучше

Сразу отметим, что человеку по нормам требуется около 30 м3/час, а естественная вентиляция может обеспечить всего около 12-15 м3/час и зависит от погодных условий. Поэтому, для комфортного проживания лучше выполнить приточно-вытяжную вентиляцию, особенно это касается загородных домов общей площадью более 100 м2.

ПВВ влечет за собой ощутимые трудозатраты и финансовые расходы, поэтому стоит еще на стадии проектирования дома решить вопрос с выбором типа вентиляции дома.

Плюсом выбора ПВВ служит еще один положительный момент, в здание будет поступать воздух фильтрованный, подогретый, нормальной влажности, что невозможно при устройстве естественной вентиляции.

Правильное расположение притока и вытяжки в помещении. Естественное вентилирование

Естественная вентиляция помещений происходит согласно физическим законам – за счет разницы температур и давлений между наружным и внутренним воздухом. Еще во времена Римской империи инженеры устанавливали в домах знати подобия шахт, которые служили для проветривания.

В комплекс естественной вентиляции входят наружные и внутренние проемы, фрамуги, форточки, стеновые и оконные клапаны, вытяжные шахты, вентканалы, дефлекторы.

Качество вентилирования зависит от объема проходящих воздушных масс и траектории их движения. Самым благоприятным является вариант, когда окна и двери расположены в противоположных концах комнаты. В этом случае при циркуляции воздуха происходит полноценная его замена по всему помещению.

Вытяжные каналы размещают в помещениях с наибольшим уровнем загрязнения, неприятных запахов и влажности – кухнях, санузлах. Приточный воздух поступает из других комнат и выдавливает отработанный на улицу.

Чтобы вытяжка работала в нужном режиме, ее верх должен находиться выше крыши дома на 0,5-1 м. Это создает необходимую разницу давлений для перемещения воздуха.

Естественная вентиляция бесшумна, не потребляет электроэнергии, не требует больших вложений на устройство. Воздушные массы, проникающие извне, не приобретают дополнительных свойств – не подогреваются, не очищаются и не увлажняются.

Рециркуляция воздуха ограничивается пределами одной квартиры. Из соседних помещений подсоса быть не должно.

Принудительная вентиляция

Принудительная вентиляция стала использоваться с середины 19 века. Сначала большие вентиляторы применяли на рудниках, в трюмах кораблей, сушильных цехах. С появлением электрических двигателей в проветривании помещений произошла революция. Появились регулируемые приборы не только для промышленных, но и для бытовых нужд.

Теперь наружному воздуху при прохождении через систему принудительного вентилирования сообщают дополнительные ценные качества – его очищают, увлажняют или осушают, ионизируют, подогревают или охлаждают.

Вентиляторы и эжекторы перемещают большие объемы воздушных масс на значительных площадях. В систему входят электродвигатели, пылеуловители, нагреватели, шумоглушители, приборы контроля и автоматики. Их встраивают в воздуховодные каналы.

Расчет естественной вентиляции жилых помещений

Расчет заключается в определении расхода приточного воздуха L в холодный и теплый период года. Зная эту величину, можно подобрать площадь сечения воздуховодов.

Дом или квартиру рассматривают как единый воздушный объем, где циркуляция газов происходит через открытые двери или подрезанное на 2 см от пола полотно.

Приток происходит сквозь негерметичные окна, наружные ограждения и путем проветривания, удаление – через вытяжные вентканалы.

Объем находят по трем методикам – кратности, санитарным нормам и площади. Из полученных значений выбирают наибольшее. Перед тем, как рассчитать вентиляцию, определяют назначение и характеристики всех помещений.

Основная формула для первого расчета:

L=nхV, м³/ч, где

• V – объем комнаты (произведение высоты на площадь),
• n – кратность, определяемая по СНиП 2.08.01-89 в зависимости от расчетной температуры в помещении в зимний период.

По второй методике объем рассчитывают исходя из удельной нормы на человека, регламентируемой СНиП 41-01-2003. Учитывают количество постоянно проживающих людей, наличие газовой плиты и санузла. По таб.М1 расход 60 м³/чел в час.

Третий способ – по площади.

Монтаж своими руками

К монтажу вентиляции в частном доме надо подходить с позиции – какая система была выбрана. Если это естественная модель, то главное – грамотно заложить стояки. С принудительной вентиляцией придется повозиться, особенно, если это разветвленная сеть. Самый простой вариант – установка стеновых вентиляторов, для чего просто в стенах делаются отверстия коронкой и перфоратором под диаметр трубы, куда и вставляется оборудование.

С внешней стороны, то есть, с улицы, труба закрывается козырьком и решеткой. С внутренней устанавливается декоративная решетка

Здесь важно очень грамотно провести подключение вентилятора к питающей сети электрического тока. Для этого обычно проводят штробление стен, куда и закладывается питающий кабель от вентилятора до распаячной коробки

Правда, это делают на стадии ремонта или отделки. Если проводится установка в отремонтированном помещении, тогда рекомендуется проводку прокладывать в специальные пластиковые короба.

Необходимо отметить, что приточные и вытяжные каналы могут оборудоваться вентиляторами, если в доме устраивается комплексная схема отвода воздуха. При этом, как и в случае расчета естественной вентиляции, определяется максимальный параметр из двух расчетных: вытяжка и приток. Именно на основе проделанных выкладок выбирается вентилятор, а точнее, его производительность.

Несложно провести монтаж и моноблочного устройства. Главная задача – правильный выбор места установки. Как показывает практика, предпочтение отдается улице у стены дома. Хотя вариант в служебном помещении решает проблему замерзания оборудования. Удобен этот аппарат тем, что в него уже включены все необходимые приборы, которые отвечают не только за воздухообмен, но и за чистоту подаваемого воздушного потока.

В общем, можно самому сделать вытяжную вентиляцию или приточную, если правильно провести предварительные расчеты. Нельзя на глаз выбирать оборудование и воздуховоды. Может случиться так, что их мощности и сечения будет недостаточным, чтобы справиться с объемом внутренних помещений.

Вентиляция в жилом доме своими руками

Прежде чем браться за проектирование вентиляции в частном доме и строительство своими руками необходимо собрать всю нужную техническую информацию: площадь дома общую, площадь всех помещений в отдельности, количество помещений, материал из которого построен дом и перегородки, наличие или отсутствие вентиляционных каналов, наличие пластиковых или деревянных дверей, и окон и т. д.

Владея информацией о нормативах воздухообмена согласно СНиП 2.08.01-89 определяем общее количество воздуха в час для всего дома и для каждого помещения.

После этого необходимо определиться с выбором системы вентиляции: естественной, принудительной или смешанной.

Для естественной вентиляции в уже построенном доме где нет вентиляционных каналов необходимо проектировать вентиляцию в трубопроводах. Для этого необходимо сделать чертёж со всеми размерами и местами прохода трубопроводов через стены и перекрытия.

Применение дефлекторов для естественной вентиляции

В каждом доме есть помещения, в которых большого воздухообмена не требуется, это: кладовки, подсобные помещения, коридоры и проходы, подвальные помещения. Для экономии финансов не надо везде устанавливать принудительную вентиляцию. Для улучшения вытяжки из этих помещений рационально применить дефлекторы. Они работают от ветра. Единственный недостаток — это необходимость выхода дефлектора на улицу. В закрытых помещениях он не работает. Для увеличения тяги в трубопроводах естественной вентиляции рекомендуется установить в трубе электрическую лампочку. Лампочка, нагревая воздух в трубе, будет увеличивать общую тягу.

Выбор труб для вентиляции

Ассортимент материала для вентиляционных труб небольшой, это:

• чёрный металл;
• оцинкованный лист;
• нержавейка;
• пластмассовые трубы.

Металл имеет небольшие, но всё-таки недостатки:

• чёрные трубопроводы ржавеют и требуют защиты;
• оцинкованные служат дольше, но через некоторое время начинают ржаветь на стыках;
• нержавейка лучше всех, но очень дорогая.

Изготовление и монтаж металлических трубопроводов требует специальных навыков и оборудования.

Исходя из практичности материалов пластмассовые трубы из ПВХ наиболее подходящий вариант. В продаже есть ассортимент пластмассовых труб разных диаметров с уже готовыми отводами под разными углами, резиновыми уплотнителями, хомутами, переходами и прочими аксесуарами. Застройщику надо только определиться с диаметром.

Расчёт диаметра трубопроводов

Как сделать расчёт трубопроводов и приточную вентиляцию в частном доме без ошибок?

Расчёт диаметра трубопроводов в домашней вентиляционной системе это курсовая работа. Изучать целую науку для того, чтобы сделать вентиляцию в доме вряд ли целесообразно. Чтобы подобрать необходимые диаметры необходимо руководствоваться общими показателями воздухообмена, описанных вначале статьи. Для контроля надо взять санитарные нормы воздухообмена на одного человека. Сравнив показатели выбрать большее значение. Этот вариант подходит для многодетной семьи или для большого дома где проживает несколько семей.

Выбрав объём воздухообмена в м3/ч, подберите подходящий вентилятор по производительности. Его показатели находятся в паспорте или на бирке, установленной на корпусе. Диаметр всасывающего патрубка для вытяжной вентиляции и диаметр подающего для приточной и будет равён диаметру  вентиляционных трубопроводов. При подборе вентилятора его производительность надо увеличить на 15-20% для учёта внутреннего сопротивления воздушному потоку. Это связано с поворотами труб под разными углами и сопряжениями фасонных частей.

Советы:

• запомните, вытяжное отверстие должно находиться вверху комнаты, а отверстие подающего трубопровода внизу;
• трубы, выходящие на крышу должны быть теплоизолированными. Если этого не сделать зимой в трубе будет образовываться наледь, вплоть до закупоривания вентиляции.

Системы централизованной вентиляции

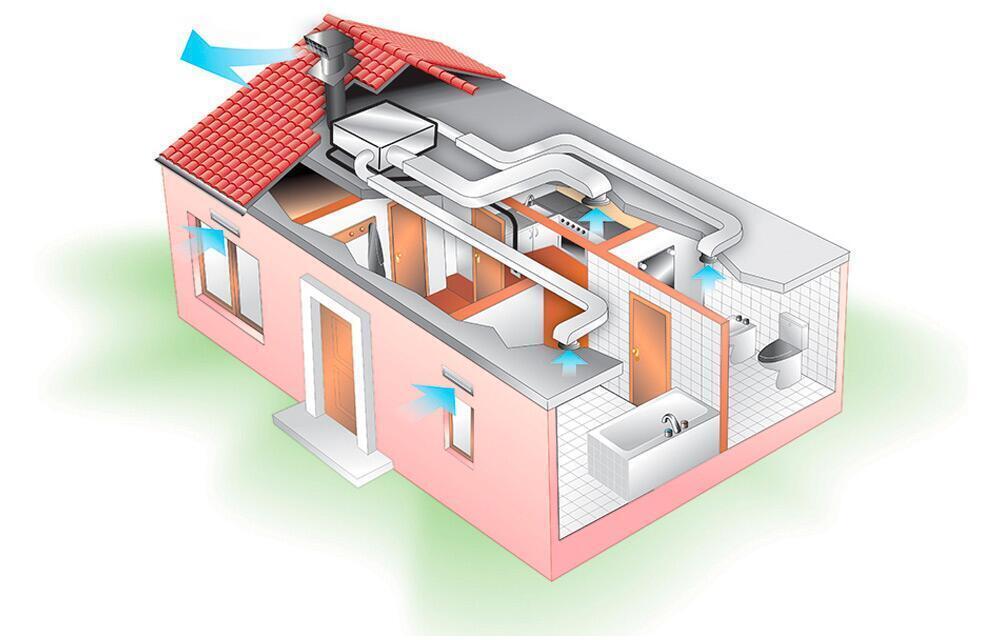

Приточная и вытяжная вентиляции частного дома могут быть реализованы как единая система. Такое решение позволяет автоматически управлять интенсивностью вентилирования в зависимости от конкретных условий — температуры воздуха внутри и снаружи дома, влажности, времени суток. Встроенный рекуператор максимально эффективно использует тепловые ресурсы отопления зимой и экономит электроэнергию, потребляемую кондиционерами летом.

Для частных домов и коттеджей предназначен вентиляционный блок FRANKISCHE.  Он обеспечивает подачу очищенного и подогретого свежего воздуха и удаление отработанного, необходимость в дополнительном вентиляционном оборудовании отпадает. КПД встроенного рекуператора достигает 91% — теплопотери через систему вентиляции снижаются в 10 раз.

• одновременная сбалансированная работа приточной и вытяжной вентиляции;

• отпадает необходимость в установке индивидуального вентиляционного оборудования в каждом помещении;

• простое и гибкое управление вентиляцией, в том числе дистанционно;

• режимы работы могут изменяться автоматически по сигналам датчиков влажности, температуры и углекислого газа в соответствии с заданной программой;

• компактные размеры вентиляционного блока позволяют установить его под потолком.

К недостаткам можно отнести:

• необходимость разработки проекта вентиляции для конкретного дома;

• вентканалы монтируются на этапе строительства и черновой отделки, встроить систему в готовый дом проблематично;

• монтаж требует высокой квалификации исполнителя.

Вентиляционный блок с сенсорным управлением без присоединенных воздуховодов

Приточно-вытяжная система вентиляции на основе вентиляционного блока  Frankische

Нормативные требования

Начнем с изучения действующих нормативных документов. Актуальные СНиП на вентиляцию жилых зданий — 2.04.05-91 «Отопление, вентиляция и кондиционирование» и 2.08.01-89 «Жилые здания».

Для удобства читателя сведем ключевые требования документов воедино.

Температура

Для жилой комнаты она определяется температурой наиболее холодной пятидневки в году.

• При ее значении выше -31С в комнатах необходимо поддерживать как минимум +18С.
• При температуре самой холодной пятидневки ниже -31С требования несколько выше: в комнатах должно быть не менее +20С.

Для угловых комнат, имеющих как минимум две общих стены с улицей, нормы на 2 градуса выше — +20 и +22С соответственно.

Последствия промерзания.

Для санузлов минимальное значение температуры составляет +18С, для ванных и душевых — +24.

Нормы воздухообмена

Каковы нормы вентиляции жилых помещений (точнее, скорость воздухообмена в них)?

Помещение	Минимальный воздухообмен
Жилая комната	3 м3/час на 1 м2 площади
Кухня	60 м3/час для электроплит и 90 м3/час для газовых плит
Ванная, туалетная комната	25 м3/час
Совмещенный санузел	50 м3/час

Дополнительные требования

Какие еще требования и рекомендации можно найти в СНиП на отопление и вентиляцию жилых зданий?

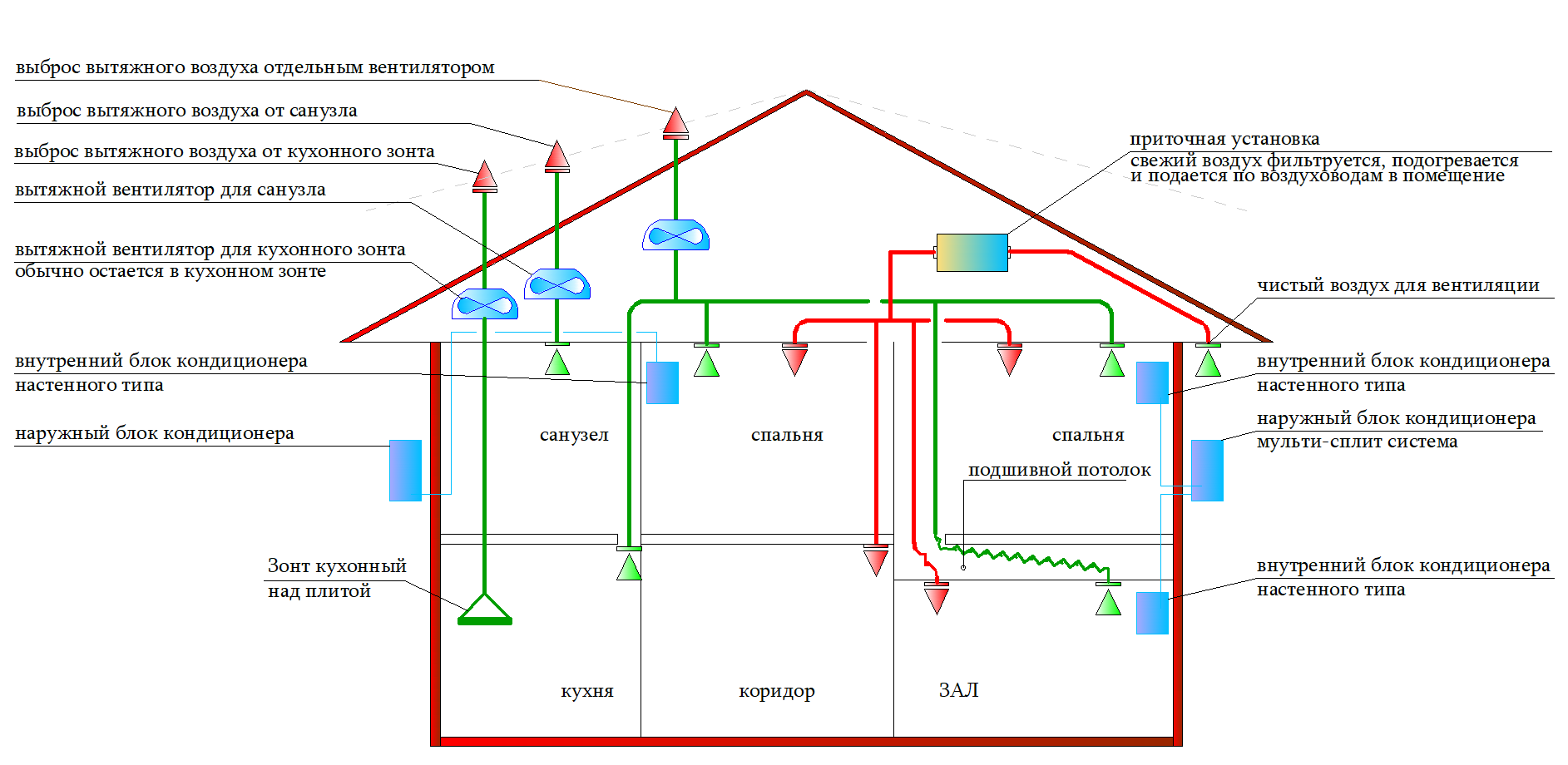

Схема вентиляции может предусматривать воздухообмен между отдельными помещениями. Проще говоря, можно организовать вытяжку в кухне, а приток воздуха — в спальне. Собственно, документ конкретизирует рекомендацию: вытяжную вентиляцию следует предусматривать в кухнях, санузлах, ванных, туалетах и сушильных шкафах.

В сталинках можно увидеть две вентиляционных решетки в помещении кухни. Одна из них открывается в дымоход: дома строились под печное отопление.

• Вентиляция квартиры должна присоединяться к общему вентканалу не ниже чем в 2 метрах от уровня потолка. Инструкция призвана минимизировать вероятность опрокидывания тяги в ветреную погоду.
• При использовании отдельных помещений в жилом доме для общественных нужд они снабжаются собственной системой вентиляции, не связанной с общедомовой.
• При температуре самой холодной пятидневки ниже -40С для трехэтажных и более высоких зданий допускается оборудование приточной вентиляции системами подогрева.
• Газовые котлы и колонки со сбросом продуктов сгорания в общую вентиляцию допускается устанавливать лишь в зданиях не выше пяти этажей. Твердотопливные котлы и водонагреватели и вовсе могут быть установлены лишь в одно- и двухэтажных зданиях.
• Приточный воздух рекомендуется подавать в помещения с постоянным пребыванием людей. Что, собственно, опять-таки приводит нас к уже упомянутой схеме: приток воздуха через жилые комнаты и вытяжка через кухню и санузел.

Оборудование для вентиляционной системы

Сегодня есть несколько способов организации системы приточно вытяжной вентиляции. Все зависит от размеров помещения, финансовых возможностей, типов постройки. Их можно различить между собой по следующим критериям:

• По сложности монтажа, возможно ли установить все самостоятельно или лучше пригласить специалистов;
• В зависимости от стоимости оборудования и его обслуживания (замена фильтров, затраты на электроэнергию);
• По охвату, система вентиляции работает в одном помещении, либо обслуживает все здание.

Рассмотрим, какое сегодня существует оборудование для монтажа приточно вытяжной вентиляции, и вы сможете подобрать подходящее.

Оконные и канальные вентиляторы

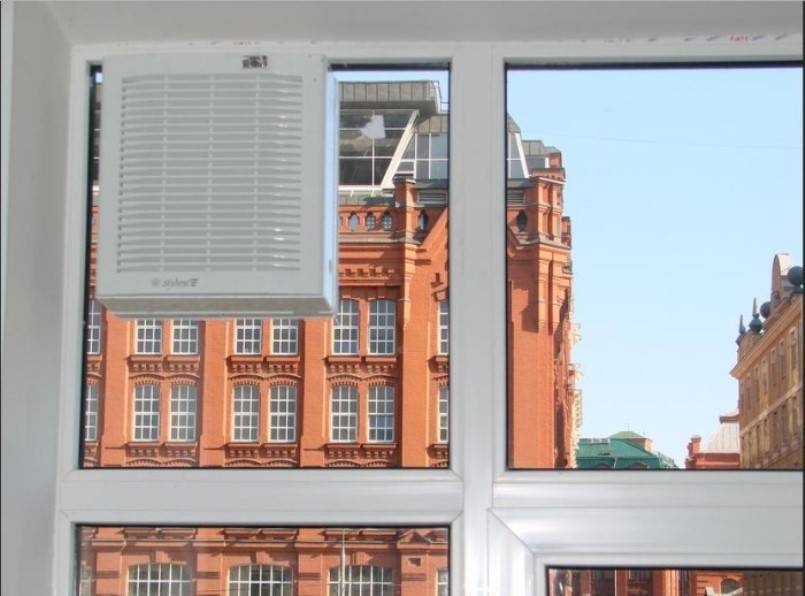

Самый простой способ устроить вентиляцию в квартире – это использовать оконные или канальный вентиляторы.

Такие вентиляторы чаще всего можно увидеть в квартирах, установленные на кухне. Проще выполнить монтаж в форточку, заменив стекло прозрачным пластиком и закрепив в нем вентилятор.

Канальные устанавливаются в существующие вентиляционные системы квартиры для увеличения притока воздуха.

При использовании таких вентиляторов возникают некоторые трудности:

• Трудно подобрать необходимую мощность, чаще выбирают что есть или по дешевле;
• Не для всех окон такой монтаж подойдет, для современных стеклопакетов сделать это очень затратно и сложно;
• Нагнетаемый вентилятором воздух с улицы является влажным, холодным и с неприятным запахом.

Стенные проветривали

Не много сложнее в монтаже и дороже – приточная вентиляция устанавливаемая в стене.

Такие системы также делятся на несколько видов:

• Пассивные проветривали. Такая система увеличивает приток воздуха в помещение. Представляет собой специальное отверстие в стене. Такое отверстие декорируют, закрывают решетками или жалюзями, что ограничить попадание в помещение мусора или насекомых.
• Клапаны приточной вентиляции. Позволяют лучше регулировать поток воздуха. При открытии пропускают воздух в помещение.
• Принудительные проветривали. Такая система позволяет организовать приточно-вытяжную вентиляцию с помощью вентиляторов. Одни вентиляторы нагнетают воздух в помещение, другие обеспечивают выход отработанного воздуха наружу.

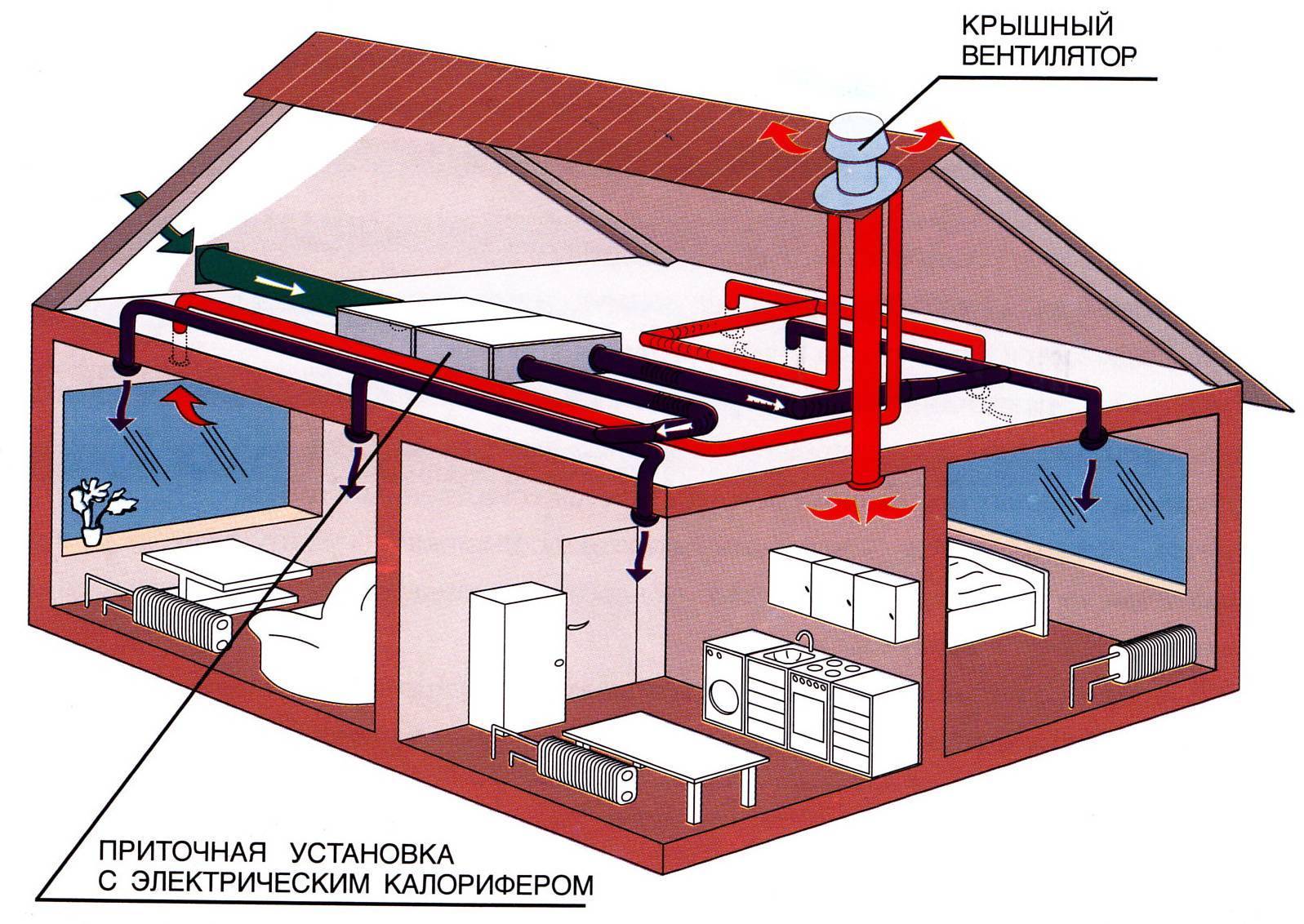

Принудительная приточная установка

Такая приточная установка более дорогая предыдущих вариантов. Состоит из нескольких частей: вентиляторов, фильтров, вентиляционных каналов, клапанов.

Монтируется чаще всего на балконе или на стене дома. При таком устройстве шум установки не мешает жильцам дома.

Помимо стоимости самой установки, придется также нести затраты на ее обслуживание (необходимо выполнять замену фильтров). И ежемесячные затраты на электроэнергию.

Приточно-вытяжная установка с функцией рекуперации воздуха

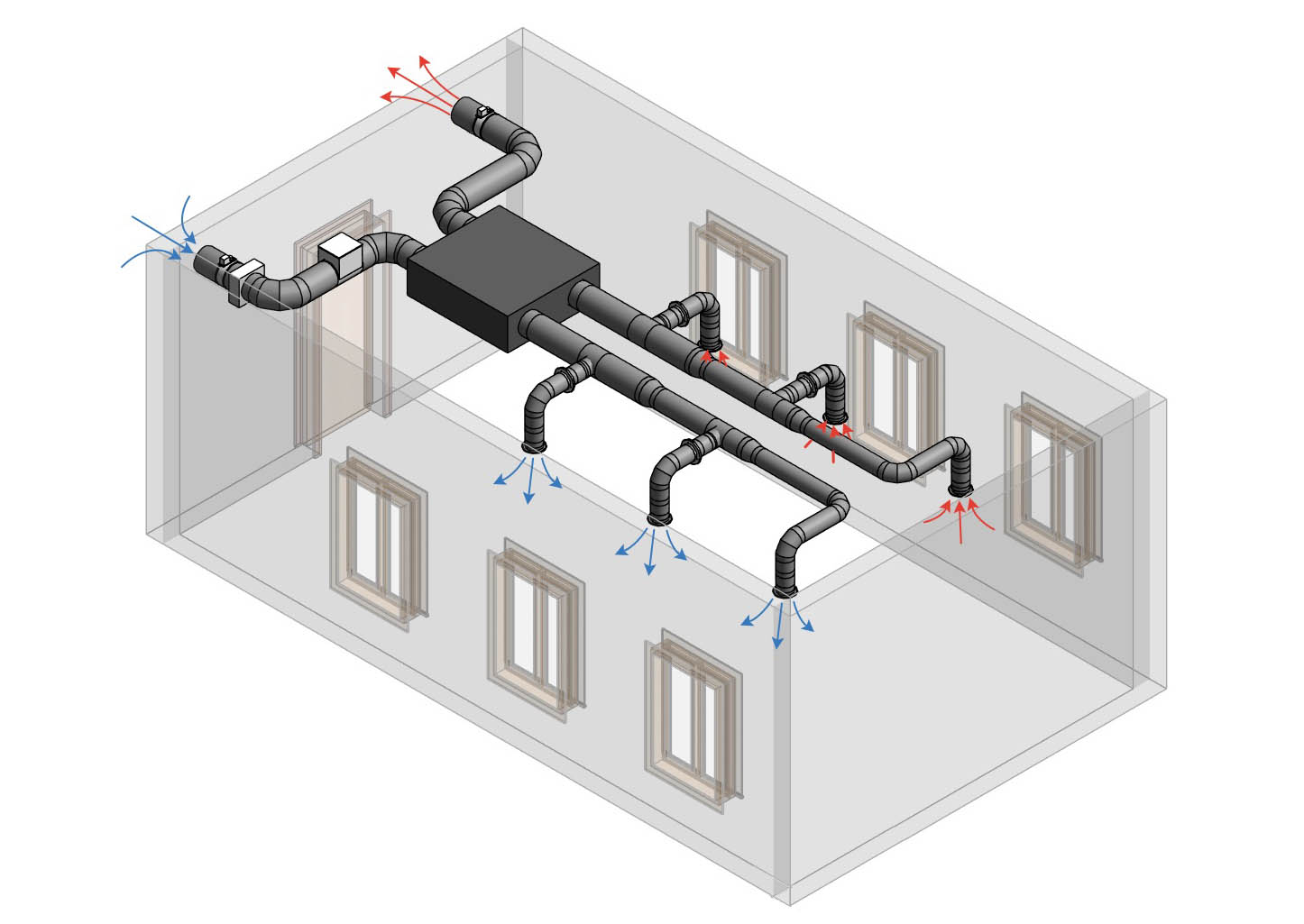

Принудительная  приточно-вытяжная вентиляция очень хорошо выполняет воздухообмен. Но большим ее минусом является то, что теплый воздух быстро выходит на улицу, а на его место приходит холодный, который опять нужно нагревать.

Такая проблема решена в установке с функцией рекуперации воздуха. Принцип работы системы заключается в обмене теплом отработанного воздуха с холодным, который закачивается в квартиру.

Приточно-вытяжная вентиляция относится к самым дорогим внутренним коммуникациям в загородном доме. Следует тщательно обдумать стоит-ли монтировать дорогостоящее оборудование и оплачивать приличную стоимость монтажа данной коммуникации, так как эту работу следует поручить только проверенным специалистам.

Основные типы вентиляции в частном доме и их особенности

Любая вентиляционная система включает в себя две составляющие:

• один или несколько каналов, по которым в помещение поступает свежий воздух – приточку;
• каналы по которым выводится наружу отработанный воздух, насыщенный водяным паром, запахами и вредными газами – вытяжку.

В зависимости от того, какая сила побуждает воздух двигаться в нужном направлении, различают две разновидности вентиляции.

Естественная

Функционирование системы основано на тяге, которая образуется в вытяжном канале за счет конвекции. Такая вентиляция является наиболее предпочтительной, поскольку для нее не нужно какое-либо оборудование и, соответственно, энергоснабжение.

Однако, у нее есть особенности, игнорировать которые нельзя:

• с помощью естественной вентиляции нельзя обеспечить значительную кратность воздухообмена;
• приточный и вытяжной каналы должны иметь большую площадь сечения;

Работа системы всецело зависит от разности температур внутри и снаружи помещения (летом естественная вентиляция работает очень плохо или не работает совсем), а также от силы ветра.

Принудительная

В данном случае двигателем воздушного потока служит вентилятор. Система получается более сложной и энергозависимой, но зато позволяет выиграть в следующем:

• объем поступающего воздуха легко контролировать и можно увеличить до сколь угодно большого значения;
• воздуховоды могут иметь любой диаметр и протяженность;
• система безупречно работает в «любую погоду, в любое время года».

Схема принудительной вентиляции

В зависимости от того, где именно установлен вентилятор, различают несколько видов принудительной вентиляции:

1. Приточная: вентилятор располагают в приточном канале. Обычно к этому варианту прибегают в том случае, если воздух нужно прогонять через фильтр, который также установлен в приточке. За счет работы вентилятора в помещении образуется подпор, заставляющий воздух выходить через вытяжной канал и щели в окнах и дверях.
2. Вытяжная: если воздух снаружи достаточно чист, вентилятор можно установить в вытяжке. В этом случае воздушный поток будет засасываться не только через приточный канал, но и через щели в окнах и дверях. Если их много, что характерно для старых деревянных окон и дверей, то приточку можно вообще не делать.
3. Приточно-вытяжная.

Как нетрудно догадаться, в вентсистеме последнего типа вентиляторы имеются в обоих каналах — приточном и вытяжном. Как правило, такие системы применяются в производственных помещениях.

Микроклимат и вентиляция

Микроклимат — это сочетание температуры, влажности и скорости движения воздуха. Параметры микроклимата нормируются ГОСТом. Оптимальный микроклимат тот, при котором человек ощущает себя наиболее комфортно: не жарко и не холодно, ниоткуда не дует и легко дышать.

Для управления микроклиматом в жилом доме используются системы отопления, вентиляции и кондиционирования. Однако для нормального самочувствия человеку помимо комфортной температуры необходимо, чтобы воздух в помещении обновлялся.

Состав воздуха в жилом доме и его влажность непрерывно изменяются. Люди, домашние животные и комнатные растения дышат, потребляя кислород и выдыхая углекислый газ. В выдыхаемом воздухе содержится водяной пар, повышающий влажность воздуха. Пища, готовящаяся на кухне, горящий в плите газ, сохнущее белье, пролитая вода тоже увеличивают влажность воздуха. Избыточная влажность и недостаток кислорода в воздухе воспринимаются как духота и ухудшают самочувствие.

Сырость разрушает строительные материалы, из которых построен дом: древесина гниет, стальные детали ржавеют. Во влажной среде легко размножаются болезнетворные бактерии, плесень и грибок.

Регулировать влажность воздуха в доме и поддерживать ее на оптимальном уровне помогает продуманная и правильно функционирующая система вентиляции. Кроме того, она обеспечивает обновление воздуха, не создавая при этом сквозняков.

Нужна ли вентиляция в частном доме

Правильная вентиляция в частном доме позволяет сохранять комфортный микроклимат в помещении. А значит здоровье и спокойствие жильцов. При правильной вентиляции помещение имеет достаточную дневную вентиляцию, для поддержания необходимого воздухообмена. В результате этого исключается появление плесени и грибка, а воздух становится свежим и чистым.

Выбор вентиляции для частного дома напрямую зависит от многих факторов. Прежде всего от правильно подобранного объема и мощности системы вентиляции. Для определения необходимого количества вентиляционных отверстий, на стадии проектирования разрабатывается подробный план и проекты вентиляции для конкретного дома.

В зависимости от площади помещения, при проектировании вентиляции выбирается тип системы вентиляции с учетом требований и параметров по обустройству и эксплуатации систем вентиляции для дома.

Почему нужна вентиляция в доме

Вентиляция в частном доме нужна по нескольких причинах. Из дома должен выводиться выдыхаемый человеком воздух и взамен с улицы должен поступать кислород в нужном количестве. На кухне всегда образуются пары от обработки пищи и угарный газ от работы газовой плиты. В ванной и туалете повышенная влажность и её необходимо удалять из помещения. Для деревянного дома отсутствие эффективной вентиляции это скорая смерть. Развившийся в доме гриб может уничтожить его за пару лет. Во влажном воздухе быстро развиваются плесневые бактерии и болезнетворные микробы. Если добавить к этому плохое утепление или тонкие стены, то возможно, появление капелек воды (конденсата) на стенах. Отсутствие вентиляции может привести не только к не комфортным условиям проживания, но и к различным заболеваниям. Установка на кухне газовой плиты или котла без вытяжной вентиляции просто невозможна.
