Вентиляция подвала в частном доме своими руками: схемы, вытяжки

Проверка работоспособности вентиляционной системы

Испытать систему любого типа можно очень простым методом – приложенный к отверстию вытяжной трубы листочек бумаги должен удерживаться отводящим потоком воздуха, как приклеенный.

Установив в подвале обычный уличный (спиртовой) термометр, можно отслеживать изменения температуры и, если понадобится, внести коррективы – закрыть или открыть задвижки, дополнительно включить вентилятор. Оптимальная температура для помещения, используемого под хранение овощей, порядка 3-5° выше нуля; для спортзала, бильярдной комфортные показатели составляют +17-21°. Влажность в пределах 85-90% и 60% соответственно.

При ее увеличении свыше 90% в помещении, примерно посередине, устанавливают ящик, наполненный опилками, солью, негашеной известью. Данные материалы, хорошо впитывая влагу, понизят ее содержание в воздухе. Если затем их просушить на солнце или другим способом, то можно использовать повторно.

В сложных случаях, когда на стенах появилась плесень, их очищают, обрабатывают специальными антисептиками или белят известкой. Использование хлорки нежелательно. Завершив обработку, движение воздуха на время усиливают. Такую процедуру рекомендуется проводить каждый год перед закладкой плодов на зиму.

Еще один важный момент – чтобы повысить качество вентиляции, на стадии строительства производят обязательную гидроизоляцию стен с наружной и внутренней стороны. Планируя расположение мастерской или комнаты отдыха, предусматривают возможность утепления, подключения отопления.

Не всегда у человека хватает навыков и опыта, чтобы создать и контролировать систему вентиляции самому. Перейдите на сайт AVIMOS, чтобы оформить заявку на выезд инженера. Специалист учтёт все пожелания заказчика и составит аналитический отчёт. После согласования с контролирующими органами проект начнут воплощать в жизнь.

Организация естественного проветривания цоколя

Самую лёгкую систему вентиляции подвального помещения – естественную, можно сделать своими руками как на этапе строительства, так и при работе с уже готовым фундаментом. Для этого в стенах делаются сквозные отверстия – продухи, величиной в 15–20 см. Легче сделать естественную вентиляцию пола и подполья в деревянном доме, поскольку древесина лучше всего поддаётся распилу для создания отверстий. В кирпичном строении придётся использовать свёрла и молотки.

Чтобы устроить вентиляцию в подвале естественным образом, нужно обзавестись следующими материалами:

Металлической, пластиковой или асбоцементной трубой с диаметром в зависимости от величины продуха.
Решётки для входа и выхода трубы, соответствующие ей по размеру.
Козырьковые конструкции.
Теплоизоляция – минеральная вата или аналогичный материал.

Если в подвале нет межкомнатных перегородок, достаточно будет сделать несколько продухов по периметру стен, на равном расстоянии друг от друга. При этом нужно следить, чтобы на противоположных стенах отверстия находились друг напротив друга.

Если же подвал разделен на отдельные помещения, необходимо в каждом из них сделать не менее двух продухов. Отверстия стоит расположить в верхней части подвала, чтобы они находились как минимум в 20 сантиметрах от земли. Это делается для того, чтобы продухи не заливало дождём и не засыпало сугробами в зимний период.

Процесс довольно лёгкий – сначала в фундаменте делается отверстие в соответствии с диаметром трубы. Затем она помещается в это отверстие и закрепляется с помощью теплоизоляции. Длина трубы должна соответствовать толщине стен или немного превышать её. Для защиты воздуховода от погодных условий и мелких грызунов, уличную часть трубы нужно закрыть решёткой и установить козырёк от дождя. В помещении на вентиляционное отверстие также стоит поставить мелкую решётку – она будет работать как фильтр и поможет регулировать потоки воздуха внутри подвала.

Если подвал полностью погружён в землю, или продухи не удаётся сделать на достаточной высоте от земли – сделать естественную систему проветривания не получится, стоит обратить внимание на другие варианты. А также такая система не подойдёт для больших цоколей, состоящих из нескольких помещений

Выбор труб

В последнее время используют в основном канализационные трубы ПВХ диаметром 110, 160, 200, 250 мм. Самая популярная, 160 мм имеет стенку 4 мм, класс жёсткости – SN4 (выдерживают 4 кН/м2), могут закапываться на глубину более 1 м. Длина 1, 2, 3 и 6 м.

Лёгкий монтаж, наличие всевозможных фитингов, которые обеспечивают полную герметичность соединения. Гладкая внутренняя поверхность, не ржавеет. Горюча, но в погребе это не опасно. Привлекательные цены. Единственный недостаток: хрупкость при температурах ниже – 15° C. Усиление утеплителем или монтажной пеной устраняет эту проблему.

Одна из самых надёжных труб – асбестовая. Но большой вес, сложность транспортировки, необходимость обрезки отодвинули эти воздуховоды на задний план.

Во времена отсутствие любых труб их изготавливали из обрезных досок. Для улучшения тяги внутреннюю поверхность проходили рубанком. Щели замазывались, труба окрашивалась. Часть, которая находилась в грунте, просмаливалась или оборачивалась рубероидом.

Если при расчёте диаметра труб одной недостаточно, дополнить рекомендуется увеличением их количества, но не более 2. При использовании канализационных это несложно.

Вот как это выглядит на видео:

Дефлектор

Верхний обрез вытяжки и притока обязательно защищаются от атмосферных осадков. Параллельно с приобретением труб нелишне это предусмотреть. Рациональное решение для вытяжки – вентиляционный дефлектор. Не только защищает от дождя. Усиливает естественную тягу, предотвращает обратную.

Это особенно актуально для местностей, где дуют сильные ветры, горных районов, при наличии рядом с погребом строений или деревьев, высота которых значительна.

Самый распространённый – дефлектор ЦАГИ.

Принцип работы: при ветре, дующем с любой стороны, на оголовке трубы создаётся разряжение. Оно и создаёт усиленное движение воздуха из вентилируемого помещения. Такое приспособление поможет и тогда, когда вентиляция недостаточна из-за неисправимых ошибок, допущенных при её первоначальном устройстве.

Сложные вентиляционные системы

Если у вас большой частный дом, в котором вы сделали современный утепленный подвал, то рекомендуется для устройства системы вентиляции не полагаться на собственные силы, а прибегнуть к помощи профессионалов. Вопрос становится особенно актуальным, если на цокольном этаже расположились жилые помещения. Вентиляционная система в этом случае должна иметь кондиционеры, которые будут нагревать или охлаждать приточный воздух. Кроме того, рекомендуется монтаж специальных фильтров, очищающих поступающий воздух. Также огромной популярностью пользуются системы увлажнения.

Установку сложных систем кондиционирования и вентиляции лучше доверить профессионалам.

У такой вентиляционной системы есть множество преимуществ, а недостатка всего два: высокая стоимость и сложность монтажа. Перед установкой вентиляционной системы нужно всё тщательно просчитать и решить, нужна ли она действительно, либо можно вполне обойтись более простыми решениями. Стоит отметить, что монтаж системы вентиляции для большого подвального помещения должен быть предусмотрен еще на этапе строительства дома, ведь в уже возведенном здании это сделать будет намного сложнее.

Вентиляция подвала одной трубой

Простейший способ монтажа вентиляции подвала – это обустройство одной трубы. Она играет роль вытяжного устройства. При этом варианте приточный элемент не устанавливается. Вентиляция погреба с одной трубой подвергается критике, но следует отметить, что она имеет свои плюсы и минусы. Положительными факторами является небольшая цена и простота монтажа. Недостаток явно прослеживается в невозможности достижения полноценной системы вентилирования, так как поступление свежего воздуха почти отсутствует.

Поэтому следует прислушаться к советам профессионалов, и отдать приоритет системе вентилирования в погребе с использованием двух труб. Этот вариант выйдет немного дороже, но результат стоит того. Сохранность продуктов будет гарантирована.

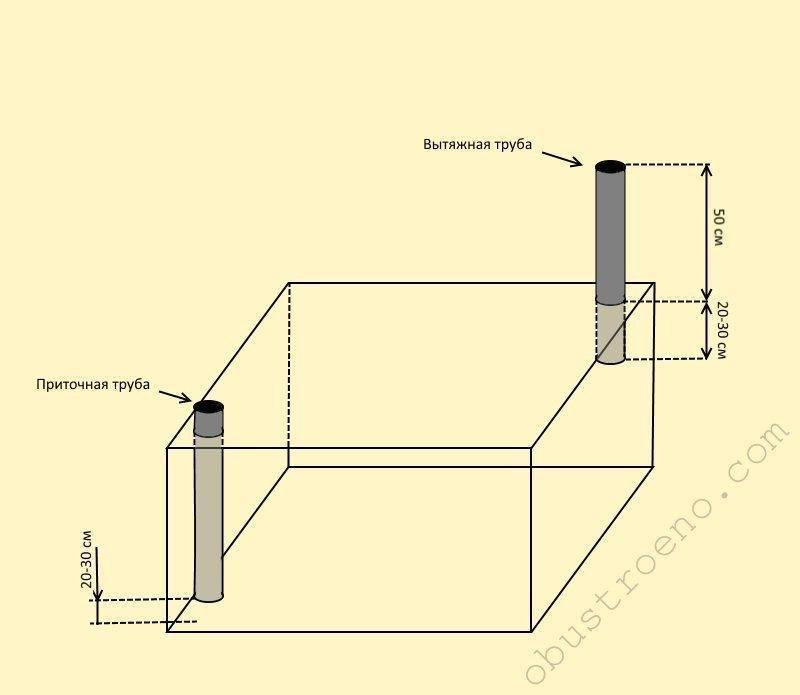

Приточно-вытяжная вентиляция подвала

Микроклимат в любом подвале лучше всего поддерживает приточно-вытяжная система. Состоит она из двух воздуховодов: один для притока воздуха, другой для вытяжки.

Приточно-вытяжная вентиляция подвала

Нижний конец приточной трубы крепится в 50 см от пола подвала, а верхний должен выступать за уровень почвы на 1 метр.

Нижний конец вытяжной трубы располагается на 150 см от пола подвала, верхний выходит за конек крыши на 50 см.

Перепад температур в нижнем и верхнем концах обеспечивает тягу: по приточной трубе с улицы в подвал, по вытяжной на улицу.

Размещать вентиляционные каналы нужно в противоположных сторонах. Если пренебречь этим правилом, в помещении создадутся застойные, непроветриваемые зоны. Воздух будет двигаться лишь вдоль одной стены. И тут тоже следует оборудовать систему заслонок, контролирующих интенсивность проветривания.

Если хозяин решил сам делать вентиляцию подвала дома, как правило, используются пластиковые трубы диаметром 10 – 15 мм. Чем больше площадь, тем шире труба. Для площади 40 кв. метров лучше взять трубу диаметром 12 мм.

Более трудоемкий способ изготовления вентканалов – из деревянных досок. Внутренняя поверхность воздуховодов должна быть максимально гладкой, поэтому доски обрабатывают рубанком. Щели ухудшат тягу. Преимущество деревянной вентиляции подвала многоквартирного дома в отсутствии конденсата на стенках.

Верхние концы труб прикрывают зонтиками, которые не пропускают внутрь осадки и участвуют в регулировке скорости воздушного потока. Чем короче приточная труба по сравнению с вытяжной, тем мощнее поток. Этим свойством пользуются для регулировки интенсивности тяги.

Хорошая вентиляция подвала частного дома обеспечивает двукратный воздухообмен в час, то есть весь объем воздуха заменяется дважды за 60 минут.

Вентиляция маленького подвала

Вентиляция небольшого подвала частного дома работает по принципу приток-выдув. Но тут справится единственный вентканал из дерева, вдоль разделенный на два отсека. Один из них служит для притока, другой для вытяжки.

При сильных морозах вентканалы нужно закрыть.

Использование электроприборов для принудительной или комбинированной вентиляции

Поддерживать оптимальный микроклимат с помощью электрических осушителей, обогревателей – логичное решение, но…

Напряжение сети не должно превышать 42 В для сырых помещений и 12 В для особо сырых. Нелишне напомнить, что пол в погребе токопроводящий.

Вот что написано в ПУЭ.

«1.1.8. Сырые помещения – относительная влажность воздуха превышает 75 %.

1.1.9. Особо сырые помещения – относительная влажность около 100 % (потолок, пол, стены, предметы покрыты влагой)».

Исходя из этого установка выключателей, розеток, любых приборов, работающих от 220 В, запрещается. Это просто опасно для жизни. Если не вашей, то пользователей, незнакомых с особенностями высокого напряжения при высокой влажности.

Понижающий трансформатор на 12, 24, 36 В, установленный за пределами хранилища – единственное разумное решение.

Принципы принудительной вентиляции

Этот тип вентиляции предусматривает принудительное нагнетание и устранение воздуха из помещений подвального типа, для чего используется вентилятор. Приточно-вытяжная схема, используется в случае, если температура выше уровня земли и в погребе практически одинакова. В зависимости от объема помещения и с учетом потерь, используется один вентилятор, который монтируется в вытяжном воздухопроводе или несколько, с размещением второго в приточной трубе для нагнетания воздуха. С целью правильного монтажа устройств, обеспечивающих приток или вытяжку воздуха для погреба, следует учитывать некоторые принципы, изложенные ниже.

При монтаже устройства, обеспечивающего циркуляцию воздуха, следует исключить помехи естественной вентиляции помещения, для чего диаметр вытяжного воздухопровода принимают несколько больше расчетного значения.

Схема принудительной вентиляции

Вентилятор монтируется на вытяжном воздухопроводе со стороны подвала таким образом, чтобы при его работе создавался подсос воздушных масс. Идеальным случаем считается создание эффекта вакуума, при котором включение устройства для устранения спертого воздуха совпадает с притоком свежего через приточную трубу, расположенную с целью охвата большего объема помещения по диагонали.

При планировании и реализации электрического привода, необходимо использовать трансформаторы и электрооборудование с напряжением не выше 36 В. Это связано с тем, что подвалы принадлежат к группе помещений с высокой влажностью, в связи с чем при нарушении этой рекомендации возможно поражение электрическим током в случае возникновения пробоя на вентилятор.

Вентиляция с принудительным побуждением: основные элементы и правила устройства

В отличие от естественной вентиляции, где воздух перемещается за счет разницы давлений, в принудительной движение газа создают электроприборы. Это вентиляторы различных видов, среди которых есть очень технологичные. Они поддерживают заданный температурно-влажностный режим, очищают поступающий воздух, а также осуществляют рекуперацию — передачу тепла от нагретых воздушных масс холодным.

В домашних подвалах во всех этих сложных устройствах нет необходимости. Как правило, используются простейшие приборы с ручным управлением. Более совершенные установки с контрольными датчиками актуальны для больших овощехранилищ, винных погребов и других объектов, где необходимо поддерживать определенные условия. Для частного погреба главное — экономичность и безопасность.

Принудительную вентиляцию можно организовать различными способами:

смонтировать вентилятор в вытяжном канале;
установить сразу 2 вентилятора в двух трубах;
использовать поворотный диффузор-флюгер, который крепится к верху вытяжной трубы и работает от напора ветра;
поместить внутри вытяжки лампу накаливания, при нагревании воздух будет быстрее подниматься наверх, стимулируя таким образом эвакуацию загрязненных газов из погреба.

Поскольку подвал — помещение с повышенной влажностью, при монтаже и эксплуатации электроприборов нужно тщательно следить за выполнением правил электробезопасности. Запрещено использовать розетки на 220 В. Нужно установить понижающий трансформатор, чтобы напряжение питания не превышало 12 или 36 В. Соответственно, электрооборудование должно быть рассчитано на эти нагрузки.

Основные требования и нормы

В наружных стенах подвалов без вытяжной вентиляции нужно обустраивать продухи, площадь которых должна быть не меньше 1/400 общей площади подвала. Располагать их необходимо на равном расстоянии друг от друга по периметру несущих наружных стен.
Рекомендованная площадь каждого продуха должна быть не менее 0,05 м².
Показатель кратности воздухообмена должен быть около 1.5. При площади подвала в 50 м² за один час система вентиляции должна пропускать не меньше 75 м². На эти же нормы можно опираться при строительстве подвалов в малоэтажных постройках.

Для подвалов важны:

обеспечение достаточного воздухообмена;
поддержание оптимального уровня показателей температуры и влажности.

систем вентиляции

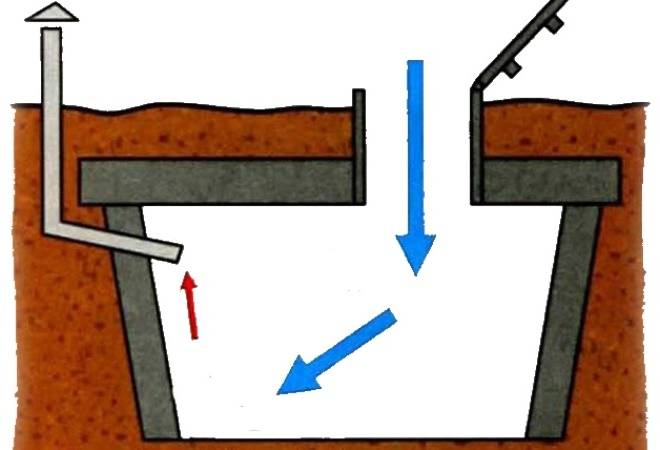

Вытяжка в погребе с одной трубой

Чтобы подвал был вентилируемым, сухим, хватит даже одной трубы. Положительную роль сыграют любые щели.

Вытяжка с вентилятором

Единственное, на что стоит обратить внимание, так это то, что диаметр трубки воздуховода обязан быть не более пятнадцати сантиметров. Если не получается наладить циркуляцию воздуха, рекомендовано организовать процесс с помощью механического пробуждения. Все предельно просто: установить вентилятор в вытяжной трубе

Все предельно просто: установить вентилятор в вытяжной трубе.

Главная составляющая прекрасного микроклимата в погребе – влажность воздуха, которую можно регулировать с помощью вентилятора

Важно заметить, что слишком высокий уровень влажности ухудшает качество вентилирования. Такое случае в том случае, если в подвал проникают грунтовые воды, что бывает весной при таянии снега. В этот период погреб сыреет, а вентиляционная система не способна справляться с такими серьезными нагрузками

В этот период погреб сыреет, а вентиляционная система не способна справляться с такими серьезными нагрузками.

Читайте еще: как сделать вентиляцию в гараже своими руками.

Решить вопрос можно следующим образом: взять жестянку, она должна быть больше на полтора миллиметра отверстия трубы. У дна просверлить боковушку, аккуратно вырезать отверстие, а ниже прикрепить винт, чтобы снаружи осталась гайка и резьба. Получается балансировочная самодельная система, способная обиться ровного положения для ветроуловителя. В боковой части банки, а именно напротив отверстия, следует монтировать хвост трапециевидный, чтобы он выполнял функцию флюгера, а именно разворачивал прибор к ветру и ловил воздушные потоки.

Ветроулавливающую систему установить на трубку: поставить ось с резьбой, закрепить кронштейном. В центре просверлить дно, изнутри протянуть болт и навернуть ось с резьбой. Завершить процесс монтажа балансированием. С помощью подобного устройства можно существенно улучшить вентиляцию. Принцип деятельности хитрого прибора невероятно простой. Система поворачивается за счет флюгера таким образом, чтобы боковое отверстие направлялось против воздушного потока. Благодаря такой схеме, чистый воздух может легко проникать в трубу и поступать в подвал.

Рекомендуем полезную статью для дачников и огородников: Как сделать автомат для проветривания теплицы своими руками.

Подводя итоги, можно отметить, что грамотно обустроенная вентиляция показывает собственные приоритеты в течение нескольких недель. Воздух погреба очистится, слегка увлажнится, а продукты не будут промерзать и сохнуть. Что касается показателей температурного режима, то они смогут легко стабилизироваться.

Краткая информация

Правильно рассчитанная и смонтированная, она сделает вашу дачу, погреб на даче, более приспособленным для длительного хранения продуктов

Именно поэтому так важно наличие профессиональной схемы для оборудования

Если вы хотите знать, как правильно сделать вентиляцию в погребе и подвале собственноручно, то не так сложно, как может показаться на первый взгляд. Для этого вам понадобится набор инструментов и стройматериалов, а также четкое выполнение определенной последовательности действий, согласно определенной схеме. А перед тем как приступить к монтажу вентиляции своими руками, стоит определиться с тем, какая именно она будет – естественная или принудительная.

Схема вентиляции подвала в частном или загородном доме своими руками

2 Монтаж естественной вытяжки

Если вас интересует, как сделать вентиляцию в погребе своими руками, то мы поможем вам правильно осуществить эту идею. В самом начале, перед тем, как приступить к обустройству, следует разработать схему, в идеале будет сделать ее еще во время проектировки здания.

Вам необходимо основываться на пропускной способности каналов, а также площади подвала. Схема вентиляции в погребе под домом не требует особых знаний – достаточно только указать место монтажа труб (вытяжной и приточной трубе), а также учесть их диаметр. Что касается непосредственно труб, то их следует установить в разных углах подвала.

Вытяжной элемент следует установить на полметра выше конька крыши здания, а ее отверстие лучше вмонтировать под подвальным потолком. Приточный компонент следует монтировать таким образом, чтобы ее край располагался на полметра над уровнем пола, а входное отверстие – на таком же расстоянии, только от уровня земли. Нужно учитывать тот нюанс, что от диаметра труб зависит объем пропускаемого потока, а от их длины — его скорость.

Об устройстве вытяжки для подвала следует позаботиться еще на этапе строительства здания

Если вы хотите, чтобы система функционировала хорошо, эксперты рекомендуют использовать трубы диаметром 12 см, если площадь погреба составляет 40 «квадратов». Если будет использована труба с большим объемом, то это будет еще лучше, ведь таким образом вы сможете обеспечить лучший воздухообмен в помещении.

Что касается непосредственно материала, то естественная вентиляция в гараже с подвалом не требует использования каких-либо специфических материалов. Вам потребуются только:

железная или пластиковая труба;
хомуты для их крепления;
дефлекторы.

При обустройстве вытяжки своими руками на этапе строительства здания этот процесс не вызовет сложностей. Вам необходимо:

Сделать отверстия с нужным диаметром.
Правильно вмонтировать в эти отверстия трубы.
Закрепить их цементной смесью иди монтажной пеной.

Что касается устройства вентиляции под погреб в уже построенном доме, то в этом случае нужно сначала пробить каналы для монтажа патрубков. По словам специалистов, наиболее оптимальным вариантом будет частично откопать фундамент, сделать в нем необходимого диаметра каналы, вмонтировать в них трубы и закрепить их. Вытяжной компонент должен быть выведен выше уровня крыши и надежно закреплен в стене. Сверху эта труба закрывается дефлектором, чтобы предотвратить попадание осадков в погреб, а приточный элемент нужно будет закрыть сеткой.

Процесс бурения стены для вытяжного канала

2.1 Обустройство принудительной вытяжки

Если вы задаетесь вопросом – как сделать вентиляцию в подвале своими руками – но хотите обустроить принудительную систему, то ее проект также должен быть разработан заранее. Проект подразумевает расчет по кратности воздухообмена в комнате и объемам проходящего потока. Кратность следует рассчитывать исходя из расхода в два кубических метра на один «квадрат» помещения в час. Умножая объем помещения на кратность, вы получите показатель производительности вентилятора.

Мы можем с уверенностью заявить, что большинство домовладельцев, занимающихся разработкой проекта и проведением всех расчетов, часто сталкиваются с проблемами. Если вы никогда ранее не занимались подобным процессом, то проведение расчетов желательно доверить профессионалам, поскольку это требует наличия определенных знаний и навыков.

Разумеется, при необходимости вы можете установить вытяжную систему только в подвале, если это нужно и свежий воздух в погребе вам катастрофически нужен. Тогда с этим вполне можно справиться своими силами.

Вентилятор установлен на вытяжном канале для осуществления принудительной вентиляции помещения

Обе трубы, и приточная, и вытяжная, должны быть установлены на уровне в полметра над землей.
Непосредственно на сами трубы следует вмонтировать вентиляторы. Собственно, они будут выполнять основную роль в принудительной системе вытяжки. Для монтажа вентиляторов может понадобиться вмонтировать также нагнетательные блоки.

При обустройстве такой системы следует учитывать множество аспектов и нюансов. Часто ли вы используете это помещение? Действительно ли в нем нужна вентиляция? Каковы природные особенности региона, где вы проживаете? Если вы привыкли делать все по дому своими руками, то этот процесс не вызовет больших трудностей.

Устройство вентиляции в погребе

Правильная вентиляция погреба предполагает тщательную подготовку, разработку проектировочной документации и изучение рекомендаций по монтажным работам:

Систему воздухообмена для подвального помещения закладывают на этапе строительства самого объекта. Такой подход упрощает подвод каналов к стенам, где в последующем будут размещаться элементы вентиляционной системы. Место расположение труб должно обозначаться в проектной документации.
Трубы для подвода и отвода воздуха должны быть одинакового диаметра, что позволит обеспечить равномерность циркуляции кислорода по периметру комнаты. Если речь идёт об уже готовом подвале, где необходимо оперативно избавиться от сырого воздуха, допускается применение вытяжной трубы несколько большего диаметра. Обратный порядок невозможен, поскольку существует высокий риск задержания кислорода, загазованности погреба.
Трубы вентиляционной системы принято располагать в противоположных углах комнаты. Свежему потоку требуется некоторое время для прохождения всего помещения и последующего вывода на улицу.
Отверстие воздуховода делается под потолком, поскольку тёплые массы устремляются вверх, что в свою очередь обеспечить помещение постоянно чистым кислородом.
Специалисты настоятельно рекомендуют устанавливать вытяжную трубу на 1.6 м выше конька погреба, что необходимо для образования достаточной тяги. Что касается самих труб, то наиболее подходящий вариант – канализационные пластиковые решения.
Если объект размещается под гаражом или жилым домом, общее количество поворотов системы воздуховодов сводят к минимуму. Идеальный вариант – абсолютно ровная и прямая труба одного и того же диаметра на всей длине.
Со стороны улицы основание приточной трубы располагают несколько выше уровня земли. Отводной канал в обязательном порядке прикрывают защитной решеткой, дабы в систему не попадал мелкий мусор, птицы и животные.
Установленные в строго вертикальном положении трубы требуют защиты от осадков. Самый простой способ – металлический зонт, а вот более сложный, но на порядок функциональнее – дефлектор.

В любом случае, труба, расположенная снаружи должна в обязательном порядке утепляться, что поможет избежать образования конденсата на стенках воздуховода в холодную пору.

После того как схема вентиляции для подвального помещения будет полностью рассчитана, можно начинать непосредственный монтаж. Если предполагается, что вентиляция будет включать в себя две трубы, то одну из них следует расположить на расстоянии в 150-180 см от пола (это будет вытяжная труба). С другой стороны, на противоположной стене устанавливается приточная труба, нижняя часть которой не должна доходить до пола примерно 20-30 см.

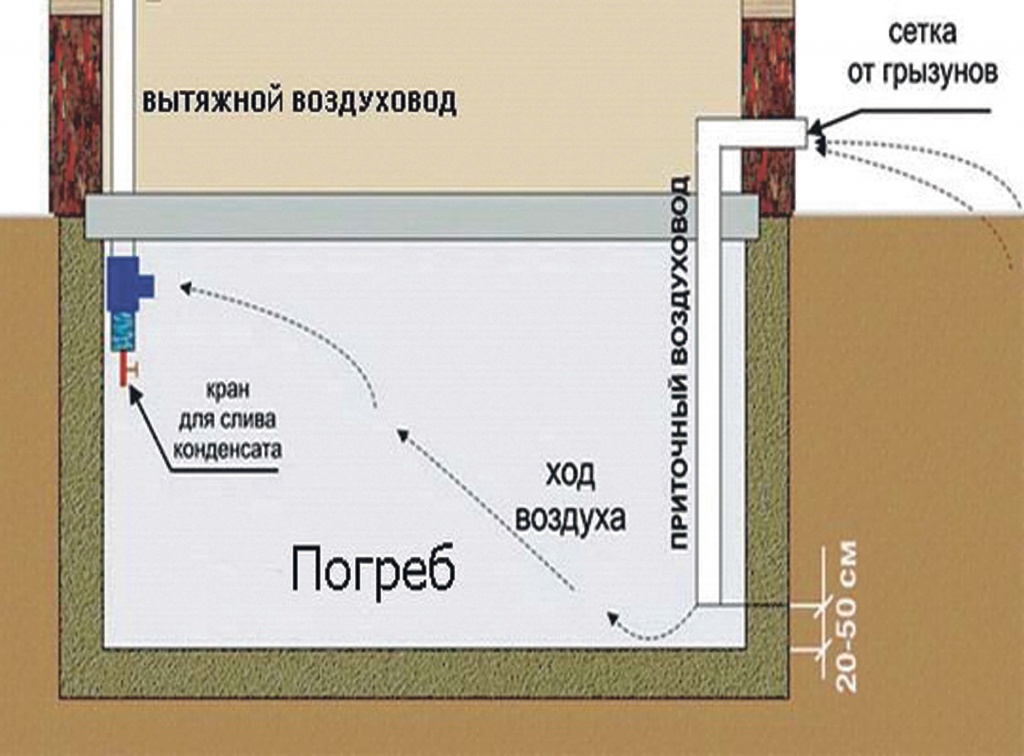

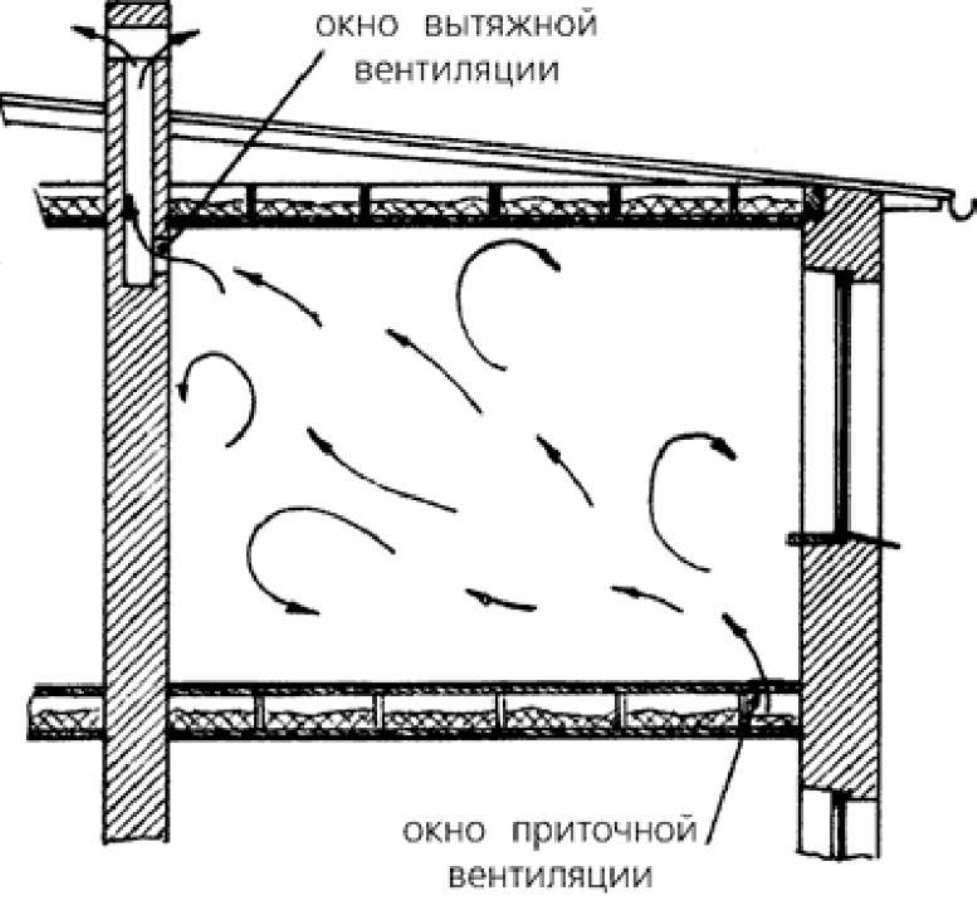

Схема воздухообмена в погребе.

Всю работу можно сделать самостоятельно

Очень важно, чтобы верхняя часть вытяжной трубы проходила через все перекрытия здания и располагалась над кровлей на высоте в 20-50 см. Кроме того, выход трубы требуется закрыть колпачком, который предотвратит попадание осадков внутрь трубы и, следовательно, в помещение подвала
