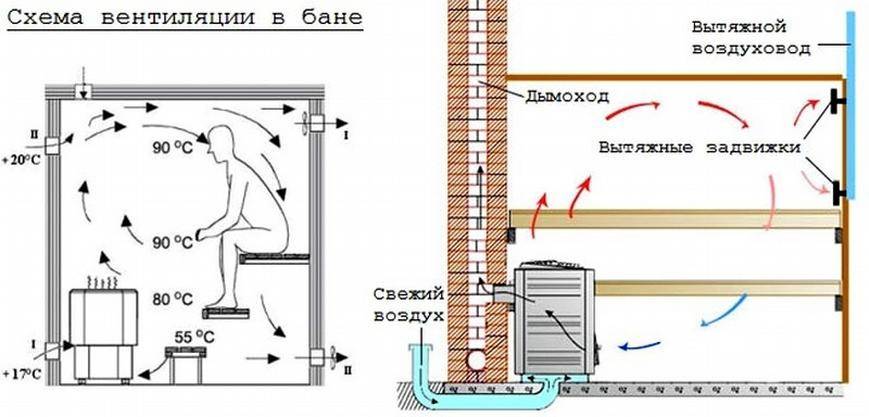

Как правильно сделать вентиляцию парной(парилки) в русской бане

Выбор типа и схемы в зависимости от материала стен

Вентиляционная система напрямую зависит от особенностей самого строения и материала его стен. Баня может представлять собой отдельно стоящее помещение или примыкать к дому. Первый вариант намного лучше. В такой бане можно смонтировать самый экономичный вариант вентиляции.

Примыкающую к дому баню нужно сушить самым серьезным образом. Это убережет от гниения все стены. Для такой бани используется исключительно принудительная вентиляция, учитывающая безопасность стен и несущих конструкций жилого дома.

Вентканалы бани могут соединяться с общедомовыми или отдельно выходить на улицу через крышу или через стену.

В зависимости от материала стен специалисты советуют выбирать следующие типы и схемы вентиляции:

В кирпичных и каркасных банях вентиляционные каналы рекомендуется устраивать в стенах, выводя их на крышу или выше. Для притока прокладывают воздуховод, используют вентиляционный клапан или продухи в фундаменте. Обязательно нужно дополнять продухи вытяжными вентиляторами для лучшего удаления отработанного воздуха.

Бани из газоблоков из-за особенностей этого материала оборудуют оцинкованными воздуховодами из готовых труб. Иногда устраивают канал из оцинкованных листов, придавая им соответствующую форму и надежно герметизируя стыки. Воздуховоды должны проходить поверх стены.

В бревенчатых банях допустима естественная приточная вентиляция. Когда дерево дышит, есть необходимые зазоры между бревнами, предусмотрены окна во всех помещениях бани, устроены зазоры от пола до нижнего края двери в 2-3 см, сооружение дополнительных каналов вентиляции может не понадобиться. Но чтобы не «топить улицу», желательно предусмотреть в отдушинах клапаны или заслонки.

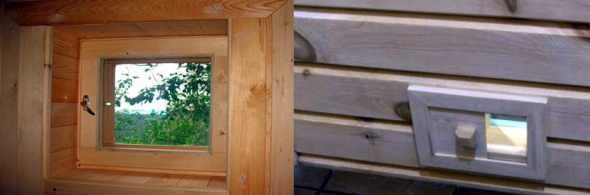

Залповая – эконом-решение для проветривания

Если вы не уверены, что сможете правильно рассчитать размер входов и выходов вентканалов или места их размещения, можно воспользоваться давно испробованным «дедовским» способом — залповая вентиляция в парной русской бани.

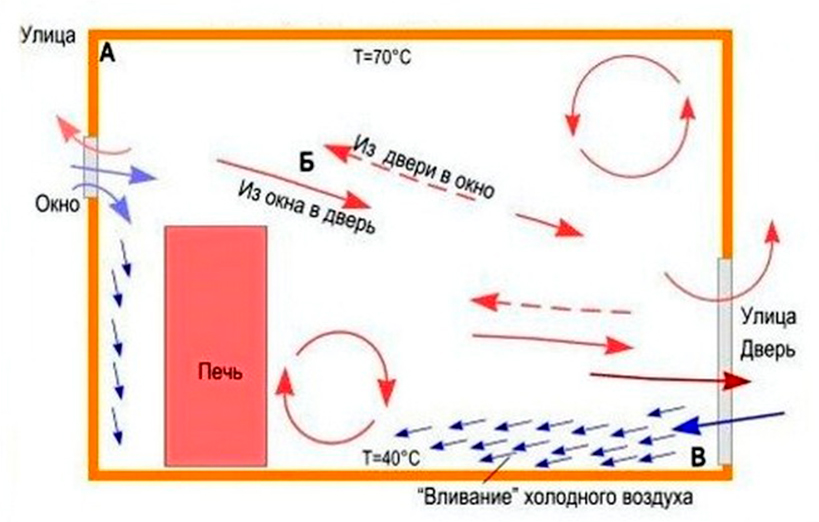

Ее суть заключается в быстром проветривании настежь открытыми окнами и дверями. Их распахивают на 1-2 минуты. Для максимального эффекта лучше всего использовать противоположные окно и дверь.

Метод не требует дополнительных финансовых затрат, поскольку вы используете те элементы, которые есть в конструкции бани.

Нужна ли вентиляция в предбаннике

Хотя может показаться, что вентиляция в предбаннике не так необходима, как в парной, она все же нужна. Конечно, уровень влажности в других комнатах банного комплекса не настолько высок

Все же, чтобы сохранить целостность обивки, мебели и здоровья гостей, важно создать нормальную циркуляцию воздуха и в этом помещении

Как сделать вентиляцию в предбаннике, чтоб она полноценно выполняла свои функции? Для этого применяются окна и специальные продухи в древесине. Окна открываются по мере необходимости, а размер продухи должен быть примерно 15х20 см. Обычно их делают две, чтобы обеспечить вход и выход воздуха из помещения.

Можно обойтись в предбаннике естественной вентиляцией, хотя некоторые решают воспользоваться специальным оборудованием и установить принудительную систему.

Правильно спроектированная и выполненная вентиляция позволит продлить срок службы бани и всегда чувствовать себя в ней комфортно!

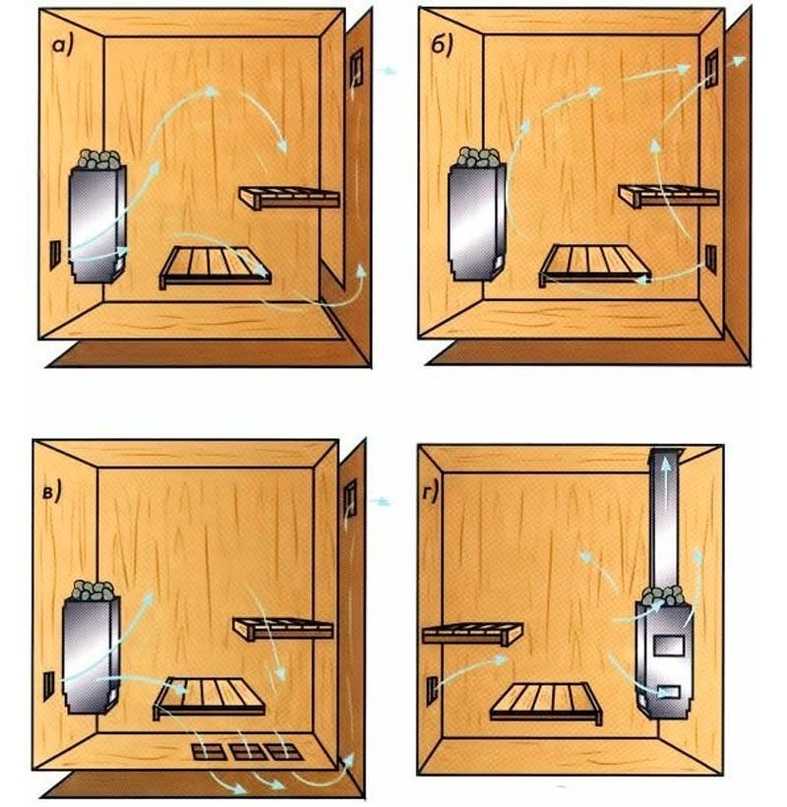

Варианты монтажа системы в разных парилках

Бани изготавливаются из разных материалов по различным технологиям. При этом от разницы материалов, технологии возведения постройки зависит от того, как будет обустраиваться система вентилирования помещений.

В каркасной

Каркасные дома, бани очень популярны благодаря надежности, долговечности. Самое главное — составить правильный расчет каркаса, чтобы не допустить ошибок на ключевом этапе постройки.

Система вентиляции должна быть предусмотрена на начальной этапе сборки каркаса. В противном случае придется сверлить дыры в готовых стенах, что приведет к дополнительным проблемам.

В рубленой

При изготовлении системы вентиляции нужно учитывать ряд нюансов:

1. Вытяжная, приточная системы проектируются так, чтобы сразу после банных процедур из помещений были выведены все излишки влаги.
2. Если будет установлен вентилятор, проводку к нему нужно вести в специальных негорючих кожухах, чтобы в случае замыкания дерево не воспламенилось.
3. Деревянные поверхности нужно обработать специальными препаратами от гниения.

У срубов после постройки уже присутствует естественная система вентилирования помещений, но для бани этого недостаточно.

В кирпичной

Бани из кирпича считаются самыми надежными, долговечными. Преимущества материала:

• выдерживает постоянные перепады температур;
• не подвержен гниению;
• служит более 100 лет.

Проходы в стенах под вентиляцию можно сделать с помощью специального оборудования.

В постройках без фундамента

Временные или передвигающиеся бани (на колесах) имеют встроенные системы вентиляции. Если баня будет постоянной, нужно возвести фундамент.

Мини-сауна в квартире

В последнее время хозяева жилья в многоэтажных домах нередко устраивают небольшие кабинки на балконах или лоджиях. В этом случае естественная вентиляция мини-сауны обязательно должна сочетаться с принудительными элементами, оборудованными в помещении, где она сконструирована.

Приток организуют за нагревательным прибором, отверстие закрывают решеткой. Вытяжной канал оборудуют в средней части помещения, между полками. Для проветривания небольшого «закутка» после оздоровительной процедуры в потолке кабинки делают вентиляционный клапан.

В бане из сруба

Сруб был изобретен задолго до того, как оформились законы физики, на которых основана естественная вентиляция. Тем не менее, строители бань из сруба активно пользовались этими законами, чтобы владельцы бани не задохнулись в процессе парения, а баня простояла положенные ей десятки лет. (Конечно, вытяжка в бане из сруба не спасет её от пожара, но от гнили — вполне может.) В срубе приток воздуха обеспечивался за счет нижних венцов, которые намеренно укладывались свободно, то есть имели щели, через которые и «натягивался» свежий воздух. Кроме того, дверь в парилку снизу неплотно прилегала к полу.

В зависимости от того, как именно топилась баня из сруба — «по-черному» или «по-белому» — зависело и то, куда уходил отработанный воздух.

• В натопленной «по-черному» баньке печка не работает в процессе парения, поэтому для оттока использовалась открытая форточка или дверь.
• В топленной «по-белому» бане отток производился через дымоход. Печка при этом работала.

В принципе, ничто не мешает организовать вентиляцию сруба традиционным образом и сегодня. Но решать надо оперативно, еще на стадии строительства. Потому что более современное решение надо закладывать уже в проект. Как вариант, можно пробить отверстия (приточное и вытяжное) прямо на улицу и снабдить их заглушками или заслонками. Одно рядом с поддувалом печи, второе — над верхним полоком на смежной или противоположной стороне. Или сделать два вытяжных отверстия — одно выше, другое ниже верхнего полока. Еще вариант — сделать жалюзи внизу двери парной, а вытяжное отверстие — под потолком душевой.

ВАЖНО! Если нет желания делать выход на улицу, можно проложить воздуховоды, но тогда вместо естественной придется ставить систему принудительной вентиляции

В бане из пеноблоков

Пеноблочная баня — не исключение из правила, гласящего, что о вентиляции нужно думать во время проектирования бани. Так проще, чем бить готовые стены. Чтобы обеспечить баню из ячеистого бетона достаточной циркуляцией воздуха, которая избавит строение от лишней влаги, нужно в момент заливки опалубки фундамента заложить обрезки труб, которые потом станут продухами.

Крыша тоже должна проветриваться, получая приток со свесов кровли и отдавая воздух через приподнятый конек. В помещениях приточные и вытяжные отверстия делаются по одной из стандартных схем.

В случае недостаточности естественной вентиляции на вытяжку с бане из пеноблоков рекомендуется ставить вентиляторы.

Технология обустройства вентиляции в парилке

Для чего нужна вентиляция в бане

Для начала отметим, что приток воздуха в первую очередь зависит от печи. Поэтому стоит выяснить, как это работает.

Где начинается вентиляция бани

Стоит отметить, что топка может располагаться и в самой парилке, и в соседней комнате. Для обкладки печи используется кирпич или камень. Между обкладкой и металлом требуется оставлять 5-сантиметровый зазор.

Нередко топку устанавливают в комнате отдыха – так и мусор не будет скапливаться, и не придется бежать к парной каждый раз для того, чтобы подкинуть дров. А теперь – непосредственно к работе.

Первый этап. Приточная вентиляция

Для нее оборудуется специальный канал, расположенный над полом. Канал должен располагаться у топки там, где уложен металлический лист, защищающий дерево от попадания углей.

Шаг первый. Для начала нужно соорудить специальный короб, который был бы примерно на 1/5 больше дымохода. Короб выводиться на улицу, а не под пол, иначе в парилке будут постоянно витать неприятные ароматы.

Шаг второй. Далее нужно обустроить специальный подиум возле стены, в которой проделано отверстия для притока воздуха. Для этого «ребром» выкладываются три ряда кирпича – один под стеной, второй посредине, а третий – у края.

Шаг третий. Производится кладка для печи высотой в 25 см до самого кирпичного экрана, в верхней части ее (кладку) нужно перекрыть. На месте непосредственного расположения печи не нужно ставить два последних кирпича – так свежий воздух будет идти в саму печь. Торец нужно заложить кирпичом.

Шаг четвертый. Конвекционный короб должен доводиться до конца. На его торце устанавливается поддувало. Под него нужно обязательно что-то подложить, иначе она будет постоянно тереться о пол при открытии/закрытии.

Шаг четвертый. После сооружения подиума можно устанавливать печь. Это лучше сделать на специальные металлические уголки, что позволит равномерно распределить нагрузку на короб. Осталось лишь обложить печь и установить экран с несколькими отверстиями. Эти отверстия и будут вентиляцией, которая позволит прогревать комнату горячим воздухом.

Второй этап. Отточная вентиляция

Технологию сооружения главного теплового насоса мы уже рассмотрели. Осталось лишь позаботиться об оттоке воздуха. Идеальный вариант – установить отточный короб диагонально по отношению к приточному, что позволит максимально эффективно вентилировать парилку.

Шаг первый. Если кирпичная рубашка одной из стен выходит, к примеру, в комнату отдыха, то необходимо просто вывести туда еще одну дверку. Так можно убить сразу двух зайцев: и воздух из парилки выводить, и предбанник обогревать (разумеется, если короб установлен правильно).

Шаг второй. Сооружение короба. Этот короб нужно сделать площадью 125 см² (+ 10%) и установить примерно в 30 см над поверхностью пола. Далее вентиляционный канал должен идти через стену к потолку и выходить на улицу.

Подбор сечений приточных и вытяжных воздуховодов

В вентиляционных системах жилых помещений скорость воздуха в воздуховодах должна соответствовать следующим значениям:

• • Для механической вентиляции – ≤ 5 м/сек для магистральных воздуховодов; ≤3 м/сек для ответвлений;
  • Для естественной вентиляции – ≤ 1 м/сек;
  • Для естественной вентиляции в парилке – 2 м/сек.

При выборе сечения воздуховодов следует руководствоваться этими данными. Какой профиль выбрать – зависит от конструктивных особенностей системы вентиляции и самой бани. Круглые воздуховоды легче монтировать, чем прямоугольные. Кроме того, соединительная арматура для них продается в любом строительном магазине в большом ассортименте по доступным ценам.

Структура вентиляции бани будет выглядеть так:

• • Парная – естественная вытяжка;
  • Душевая – механическая вытяжка при помощи вентилятора;
  • Предбанник – принудительный приток вентилятором;
  • Туалет – кратковременная вытяжка вентилятором при включении света;
  • Склад – естественная вытяжка.

Таблица 3. Сечения круглых воздуховодов

Таблица 4. Сечения прямоугольных воздуховодов

Будем подбирать круглые воздуховоды. Подбор сечений производим по таблице 3 или 4 в соответствии с расчетными данными в в следующем порядке:

1. Для магистрального приточного и вытяжного воздуховода с расходом воздуха ΣWпр= ΣWвт=165 м³/час скорость потока не должна превышать 5 м/сек. Выбираем по таблице 3 сечение, соответствующее эти значениям. Видим, что ближайшее большее значение расхода воздуха будет 221 м³/час, что соответствует сечению ø125 мм. Нас это вполне устраивает. Во-первых, будет запас в воздухообмене, во-вторых – таких воздуховодов и соответствующей арматуры в магазинах более чем предостаточно.
2. По такой же методике подбираем сечения для ответвлений в каждом вентилируемом помещении, основываясь на том, что скорость потока воздуха в них не должна быть более 3 м/сек (кроме парной и склада – 1 м/сек):
   • • Парилка  – ø125 при скорости 2 м/сек и Wвт=60м³/час;
     • Душевая – ø100 при скорости 3 м/сек и Wвт=50м³/час;
     • Туалет – ø100 при скорости 3 м/сек и Wвт=50м³/час;
     • Склад – ø100 при скорости 1 м/сек и Wвт=50 м³/час.
3. Для душевой делаем поправку в сторону увеличения диаметра и принимаем его равным 125 мм. Это помещение с повышенной влажностью и, возможно, придется поставить более мощный вытяжной вентилятор.

Сводим полученные данные в таблицу, которыми будем руководствоваться при монтаже вентиляционной системы бани.

Помещение	Диаметр,  мм	Вид вентиляции	Воздухообмен	Вентилятор
Приток	Вытяжка	Расход, м³/час	Скорость, м/сек
Парная	125	–	+	88.3	1	–
Душевая	125	–	+	132.0	3	Есть
Предбанник	125	+	–	221.0	5	Есть
Туалет	100	–	+	84.8	3	Есть
Склад	100	–	+	28.3	1	–
Магистральный вытяжной воздуховод	125	–	+	221.0	–	–
Магистральный приточный воздуховод	125	+	–	221.0	5	–

Примечание:

• Как видно из таблицы объем притока, меньше объема вытяжки. Это получилось из-за того, что мы выбирали сечения по большему ближайшему расходу и намерено изменили диаметр сечения воздуховода в моечном отделении. На работу же системы вентиляции такой подход скажется только в лучшую сторону, так как будет запас как по притоку, так и оттоку.

Применение механической и комбинированной вентиляции

В парных помещениях обустроить вентиляцию можно несколькими вариантами. Помимо естественной, в парильном отделении используют механическую и комбинированную вентиляцию. Это зависит в основном от планировки, например, если баня пристроена к жилому дому. Когда с улицей граничит только одна стена и все клапаны установлены на ней, тогда вентиляция в бане в парилке без механического побуждения не обойдется.

Чем ниже размещены вентилирующие отверстия, тем больше тепла сохранится в парной. Чтобы достичь хорошего результата необходимо дополнительно оснастить систему вентиляции механическими приборами. Для этого используются в воздуховодах дефлекторы или простые вентиляторы. Воздухообмен идет по прежней схеме, только удаление ненужного воздуха из помещения идет за счет вентилятора. Это комбинированная система. При механическом типе вентиляции и в приточном и в вытяжном канале ставят вентилятор. Индивидуально для каждого помещения подбирается свой тип системы.

Какие условия необходимо соблюдать

• Не должен нарушаться температурный режим в парной. Вентиляцией должны правильно распределяться воздушные потоки, не нарушая установленной температуры: горячий воздух вверху и прохладнее ближе к полу.
• Для изменения скорости движения воздуха, на каналы следует ставить задвижки с возможностью регулировки.
• Поступление новых воздушных масс в парильную должно быть напрямую с улицы. Исходя из особенностей постройки, можно монтировать воздуховоды.
• Во избежание обратной тяги не допускайте разницы в площади между вытяжным и приточным каналом.
• Для защиты полов от возгорания приточный канал под полом устанавливается около металлического листа печи, обдувая ее холодным воздухом.
• По окончании приема бани тщательно просушите полы и все комнаты.
• Вентиляционные отверстия снаружи закрывайте решетками для защиты от грызунов.

Типы и виды вентиляции

В зависимости от конструктивных особенностей бани и предпочтений владельца возможна организация вытяжки различных видов.

Естественная

Естественный воздухообмен считается дешевым, но эффективным методом проветривания. Места для вытяжных проходов нужно определять, учитывая площадь комнаты, расположение очага и материал, применяемый для облицовки помещения.

Однако независимо от нюансов строительства, мастера рекомендуют устраивать вытяжное отверстие на высоте 0,25-0,3 м от потолка, а приточное – на аналогичном расстоянии, но уже от пола. Их размеры должны составлять 0,25-0,4 кв.м.

Чтобы исключить ускоренный воздухообмен, вызывающий снижение температуры, на каждую отдушину нужно установить вентиляционный клапан.

В целях эстетичности, для придания декоративного вида на проемы закрепляется решетка.

Такая схема используется для моечной, но не парной. В последней вытяжные и приточные проходы обязаны быть на равной высоте от напольной поверхности.

Подобный подход обеспечит нагревание проникающего воздуха, его подъем с последующим вытеснением остывших масс, которые будут опускаться и выводиться через проходы на улицу. Отдушины нужно устраивать так, чтобы приточные каналы находились рядом с каменкой, а вытяжные – с противоположной стороны помещения.

Принудительная

При устройстве принудительной вентиляции бани на каналах устанавливаются вентиляторы. Подобный метод способствует эффективному проветриванию и часто используется, когда присутствует парогенератор.

Для быстрого поступления в парилку кислорода мастера советуют обустраивать проходы по диаметральной схеме относительно друг друга. При монтаже вентиляторов нежелательно организовывать вытяжные и входные каналы на равном расстоянии от пола (или потолка). Это позволит избежать скопления остывших воздушных масс внизу, а жарких – вверху.

Из недостатков принудительной вытяжки – необходимость качественной защиты корпуса вентилятора, т. к. влажность и повышенная температура часто приводят к выходу оборудования из строя.

Кроме того, приборы должны устанавливаться с соблюдением техники безопасности, в т. ч. не иметь оголенных проводов во избежание поражения электрическим током.

Комбинированная

Комбинированная вентсистема в бане подразумевает одновременно естественный и принудительный виды вытяжки. Подобная схема наиболее результативна, так как правильно устроенная система способна обеспечивать качественный воздухообмен независимо от погоды, ветра и пр.

Через дымоход

Когда в парилке устроена топка печи с поддувалом, она будет выводить углекислый газ через дымоход, т. к. при сгорании топлива появляется тяга.

Однако работа подобной системы зависит от притока воздушных масс извне, который можно обеспечить несколькими методами:

• периодически приоткрывать комнату;
• высверлить в двери (либо когда сруб ничем не отделан – между нижними венцами) щель размером 1-2 см;
• проделать проходы в стене, противоположной очагу, на расстоянии 0,25 м от напольной поверхности.

Принцип функционирования приточной вентиляции в том, что холодные массы, проникающие в парилку, движутся к источнику тепла, вытесняют уже подогретый воздух вверх.

Последний, перемещаясь по комнате, остывает и опускается, затем затягивается в поддувало и устремляется в дымоходную трубу. Так осуществляется вентиляция комнаты.

Однако подобная схема эффективна только при хорошей тяге, а при отсутствии процесса горения воздухообмен прекращается совсем.

Через продухи

Чтобы исключить зависимость воздухообмена от функционирования печи, для притока кислорода и вытяжки угарного газа в стенах предусматриваются специальные проходы.

Причем мастера рекомендуют соблюдать следующие правила:

• вытяжной канал находится практически под потолком, т. е. там, где характерно скапливание горячих масс;
• приточный проход организуется на расстоянии 0,2 м над напольной поверхностью (на противоположной от вытяжки стене).

Сечение вытяжного канала всегда больше, чем приточного. Длина между отверстиями, если измерять по вертикали, равна 1,5-2 м.

Оптимальное положение приточного прохода вентиляции – под печью либо за ней.

Поток, поступая в сауну, моментально начнет нагреваться, тесня горячие воздушные массы к потолку и в сторону вытяжки.

Такая схема позволяет избежать возникновения в помещении участков с резкими перепадами температурного режима. При необходимости на каждый проем устанавливается клапан.

Отопление предбанника

Идеальная схема — если в предбанник выходит одна из стенок кирпичной печи. В этом случае нет нужды создавать отдельное отопление в предбаннике. Однако небольшой каменки будет недостаточно для отопления всех помещений бани. В такой ситуации можно использовать какой-либо из следующих видов отопления:

1. Можно применить трубы, которые прокладываются через топочную камеру до отсека с камнями. Суть затеи: горячий пар воздух поступает в предбанник после поливания камней водой, а сам пар остается в пределах парилки.
2. Можно установить систему воздушных каналов, проходящих через все помещения бани и оснащенные задвижками.
3. Если позволяет площадь предбанника, можно установить дополнительную печь.

Совет! Для профилактики гниения древесины рекомендуется сушить дерево после каждого обильного увлажнения.

Таким образом, во избежание излишнего увлажнения и образования конденсата недостаточно только вентиляции предбанника. Необходим комплекс мер, где помимо вентиляции будет обеспечено качественное утепление помещения.

Можно ли обойтись без вентиляции

Некоторые не знают, как сделать вентиляцию в бане правильно. Поэтому хотят построить это место отдыха без вентиляционной системы. Существуют ли проекты, согласно которым без этого элемента можно обойтись?

Вентиляция бани будет самопроизвольной только в одном случае: если все строение целиком исполнено из древесины. При этом домик ни снаружи, ни внутри, не должен быть утеплен.

В данном случае специальную вентиляционную систему можно не продумывать. Дерево – натуральный материал, который «дышит». В нем есть микропоры, через которые происходит естественная циркуляция воздуха и выход пара.

К чему может привести неправильная вентиляция парилки

1. Долговечность парилки напрямую зависит от правильной вентиляции. Несмотря на то, что древесина наиболее экологически чистый строительный материал, она подвержена процессам гниения и образования плесени. Неправильно выполненная система вентиляции парной только ускорит эти процессы. И тогда гарантированный срок службы деревянных конструкций в жестких условиях парной превратиться из 20 лет, в пять-шесть.
2. Какое значение имеет для человека неприятные запахи, известно всем. Парилка, как раз то место, где неправильная вентиляция или, не дай бог, ее отсутствие, создает негативные предпосылки для накопления человеческих продуктов обмена веществ, выделяемых при потоотделении. А, если еще к этому добавить запахи, выделяемые плесенью, то получится непревзойденный букет «ароматов». Со временем стены, пол, потолок и полки могут вобрать в себя столько «душистых» запахов, что вместо удовольствия и пользы от посещения бани, мы будем испытывать одно разочарование.
3. Каждый человек, посещая баню, надеется поправить свое здоровье, хорошенько пропотеть и выгнать из организма накопившиеся шлаки и токсины. Что будет с парилкой при неправильной вентиляции, можно без труда представить себе. Влажность и тепло создадут такие предпосылки для развития болезнетворных микробов, что вместо пользы, человек получит только вред. И что можно говорить после этого о бане, как о профилактическом средстве повышения жизненного тонуса?

Итак, мы рассмотрели основные принципы организации правильного воздухообмена в парной русской бани. Сооружение банной печи – процесс сложный, требующий не только знаний, но и больших навыков в печных делах. Не обладая достаточным мастерством, самим лучше не браться за это дело, а найти печного мастера с опытом кладки банных печей. Ведь, от того, как она будет выложена (или обложена), зависит не только прогрев парилки, но и эффективность естественной вентиляции, а вместе с ней и наше здоровье.

Расчет воздухообмена банных помещений

Можно было бы не забивать себе голову сложными инженерными расчетами, а договориться с соответствующей организацией по расчету и монтажу системы механической вентиляции. Но мы же решили строить баню своими руками, а вентиляция – это ее важная и неотъемлемая часть.

Для наглядности воспользуемся эскизом бани 6×5 из сруба и рассчитаем вентиляцию по кратности воздухообмена в жилых помещениях. Все расчеты будут произведены с конкретными размерами. Пользуясь предлагаемой методикой, можно сделать подобный расчет для любой бани или частного дома.

Нормативные данные для вентиляции жилых помещений

Таблица 1

Тип помещения	Расчетная температура в зимний период, ˚C	Кратность воздухообмена в час
Приток	Вытяжка
Кратность	Минимальный объем свежего воздуха, м³
Жилые комнаты	20	1	–	–
Кухня	18	–		90
Кухня и столовая	20	1	–
Ванная	25	–	–	25
Отдельный туалет	18	–	–	50
Совмещенный с ванной туалет	25	–	–
Туалет общий	16	–	–
Душевая общая	25	–	–
Оздоровительные души	26	10	11	–
Прихожая, коридоры	16	–	–	–
Гардеробная, раздевалка	18	–	1.5	–
Парилка	В зависимости от вида бани	–	5 (периодического действия без людей)	–
Раздевалка в бане	25		2.5	2
Тамбур между мыльной и раздевалкой	25	–	–	–
Мыльные	30	–	10	–
Бассейны	25	По расчету, но ≥ 80 м³ на 1 человека
Насосная для бассейна	13	2	3	–
Комната отдыха (предбанник)	22	3	–	–
Массажные	22	4	5	–
Кладовая для одежды	12	–	0.5	–
Кладовая для инвентаря	12	–	1
Мусоросборная камера	5	–	1	–
Электрощитовая	5	–	0.5	–
Другие помещения	–	–	≥ 3 м³ на 1 м² площади

Примечание:

1. Кратность воздухообмена – число, показывающее, сколько раз весь воздух в помещении должен поменяться на свежий в течение одного часа. Например, при кратности 1.5 в помещении с объемом 10 м³ должен быть приток свежего воздуха объемом 15 м³ в час.
2. В помещениях, в которых не предусмотрена приточная вентиляция, для компенсации вытяжки следует обеспечить естественный приток воздуха.
3. При расчете теплоизоляции наружных стен в качестве расчетных данных использовать следующие значения:
   • Температура в парной – +65 ˚C;
   • В бассейнах и душевых – +27 ˚C;
   • Влажность воздуха: в парилке – 85%; в душевых – 75%; для бассейна – 67%.
4. Если помещение не подходит ни к одному указанному виду, то для него нужно брать значения, указанные в строке «Другие помещения».

Расчет воздухообмена в бане

Формула для расчета воздухообмена: W = k*V, где

• • W – требуемый объем свежего или удаленного воздуха, м³;
  • k – кратность воздухообмена;
  • V – объем вентилируемого помещения (ширина*длина*высота), м³.

Порядок расчета вентиляции сводиться к следующему:

1. Определяем объемы помещений и вычисляем для каждого из них требуемый объем свежего воздуха Wпр (притока) и удаленного Wвт (оттока) с учетом коэффициентов кратности или минимального объема воздухообмена в вышеуказанной таблице. Полученные значения округляем в большую сторону так, чтобы последняя цифры была или 0, или 5.
2. Суммируем рассчитанные объемы отдельно как для притока ΣWпр, таки для  вытяжки ΣWвт.
3. Сравниваем значения ΣWпр и ΣWвт. Если ΣWпр > ΣWвт, то для получения баланса притока и вытяжки увеличиваем объем вытяжки для тех помещений, которые имеют минимальное значение воздухообмена, например для ванной (25 м³). В противном случае увеличиваем приток на недостающий объем. В итоге должно получиться, что ΣWпр = ΣWвт.
4. По итоговым результатам рассчитываем сечения воздуховодов и подбираем требуемый вид вентиляции.

Как рассчитать объемы помещений и остальные данные, думаю, никому не составит труда. Я же их представил в виде следующей таблицы:

Таблица 2

По итоговым результатам видно, что ΣWпр меньше ΣWвт на 110 м³. Чтобы обеспечить баланс притока-оттока, нужен дополнительный приток воздуха в этом объеме. Единственное помещение, где можно организовать приток – это предбанник. Таким образом, общий приток в предбаннике будет равен 165 м³ в час, а не 55 м³.

Тогда выражение ΣWпр = ΣWвт будетсправедливо, то есть баланс воздухообмена обеспечен. Теперь можно приступать к расчету воздуховодов и продумать структуру системы вентиляции.
