Вентиляция гаража, овощной и смотровой ям своими руками: схема, фото

Особенности устройства вентиляции в гараже

Большая часть водителей предпочитают устройство естественной вентиляции, при которой циркуляция воздуха производится за счет разницы температур имеющегося и поступающего воздуха. Такую систему можно установить самостоятельно, но часто есть смысл устраивать в гараже комбинированную вентиляцию.

Механическое удаление воздуха в этом случае выполняется вентилятором.

Комбинированная система вентиляции гаража

Когда устройство естественной или комбинированной вентиляции не дают требуемого эффекта, следует устраивать механическую вентиляцию с использованием специальных установок, которые обеспечат принудительный приток и отток воздуха посредством двухканальной системы. Вентиляция овощной ямы в гараже и смотровой, при их наличии, тоже должна быть с притоком свежего воздуха.

Порядок устройства вентиляции в гараже заключается в следующем:

Разрабатывается принципиальная схема устройства системы вентиляции. На ней в фундаменте, цоколе или стене указываются отверстия, где будут располагаться вентиляционные трубы. Такие же места размечаются для вентиляции смотровой и овощной ям погреба и подвала. В проекте учитываются:

1. высота гаража;
2. площадь помещения;
3. количество размещаемых в нем машин;
4. иногда тип двигателя и его мощность.

При простом расчете естественной вентиляции предусматривается установка труб, из условий на один квадратный метр площади гаража — берется 15 миллиметров диаметра. При устройстве одноканального механического воздухообмена площадь вентиляционных отверстий берется 0,3% от всей площади гаража.

Схема естественной вентиляции в гараже

Правильная вентиляция в гараже

Обеспечивается двумя способами: естественным и комбинированным. Рассмотрим кратко, каким образом они организовываются непосредственно для гаражного помещения.

Естественное проветривание происходит по приточным и вытяжным каналам. Притоки могут размещаться:

• внутри гаражных ворот внизу;
• внизу стены по обе стороны от ворот;
• через специально вмонтированный приточный канал внизу постройки.

Вытяжной поток удаляется при помощи:

• вентиляционной трубы, размещенной под потолком;
• вентиляционных проемов, расположенных вверху противоположной от входа стены.

Принудительное вентилирование чаще бывает вытяжным. Вентилятор устанавливается в вытяжном отверстии. Эффективный способ, который используется при недостаточной эффективности естественной циркуляции воздушных масс. Приточный вентилятор для гаража устанавливается реже, при существующей на то необходимости.

Сборка комбинированной вентиляции в гараже с вентилятором на вытяжке

Вентилирование отапливаемого гаражного помещения можете организовать приточным вентилятором, установив его на улице. Подачу воздушного потока организуйте через приток, проходящий под печкой. От установленного на верхней части стены вентилятора опустите кондиционную трубу, соединив тройником с приточной гильзой.

Недостаток схемы в сложности исполнения. Понадобится утеплять уличный канал, создавать крепежную и защитную конструкцию от влаги для вентилятора. Чтобы упростить задачу, пойдите по другому пути:

1. Вытяжной вентилятор установите внутри помещения. Подберите по размеру модель, которая поместится в фасонном ПВХ переходнике для сборки канализации. Корпус вентилятора надежно закрепите внутри широкой части гильзы. Выведите провода для подключения к электричеству. Проверьте, чтобы включенное устройство подавало поток воздуха в сторону вытяжки.

2. Для вытяжного канала возьмите канализационную ПВХ трубу длиной 3 м, диаметром 110 мм. Электродрелью просверлите вытяжные отверстия. Перфорацию делайте в шахматном порядке с отступом 10 см. По всей длине трубы просверлите с одного бока 2 ряда отверстий.

3. Тупиковый конец вытяжного канала закройте заглушкой.

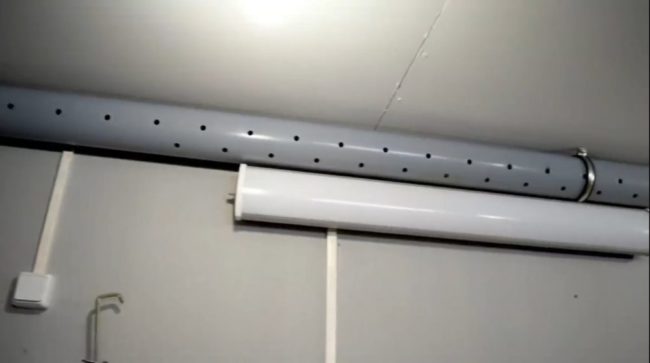

4. Перфорированный воздуховод хомутами закрепите к потолку. Канал расположите отверстиями вниз над столом или другим местом, где требуется максимальное отведение грязного воздуха.

5. Установите на стену выключатель для управления работой вытяжного вентилятора.

6. К свободному концу трубы, где нет заглушки, через фасонный поворот подсоедините заранее подготовленную ПВХ гильзу с вентиляторов внутри.

7. Фасонными переходниками подсоедините воздуховод с вентилятором к вытяжной трубе, выходящей через крышу гаража на улицу.

8. Забор свежего воздуха обустройте через щели дверного проема. Зимой их можно уплотнить для утепления. На интенсивность забора воздуха уплотнители не повлияют. Мелкие щели все равно останутся.

9. Включите вентилятор, протестируйте тягу пламенем зажигалки. Огонь должен втягиваться внутрь канала через перфорацию.

Принудительная вытяжка стабильно отводит грязный воздух, но на улице зимой внутри стояка может замерзнуть конденсат. Для защиты от наледи утеплите трубу на крыше гаража.

Хорошая вентиляция в гараже своими руками!

Строительство ямы

Во-первых, для создания овощной ямы своими руками, вам нужно будет вырыть котлован заданных размеров (размеры мы уже обсудили выше). На дно котлована будет засыпан щебень и тщательно утрамбован. Над слоем щебня идет слой строительного песка. После того, как все уложено, можно переходить к заливке дна бетоном.

Основание пола подготовлено

Для стенок овощной ямы используется обычный полнотелый кирпич. Собственноручная кладка кирпича под силу даже тем, кто никогда с этим не сталкивался. Для этого вы выкладываете в пол слои кирпича так, чтобы середина следующего слоя кирпичной кладки попадала серединой кирпича на шов в предыдущем слое.

Стены ямы в гараже выкладывают из кирпича

Совет. Нужно учесть, что при строительстве такой ямы земля может вести себя не так, как вы предполагали. Спустя долгое время она может осыпаться и завалить весь ваш погреб. Чтобы такого не было, углы выкопанного котлована нужно упрочнить металлическими уголками, а вдоль всех стен поставить защиту. В качестве такой защиты подойдет сетка рабица, которая защитит от осыпания. После того, как все защищающие приемы осуществлены, вы можете выкладывать вдоль стен кладку кирпича.

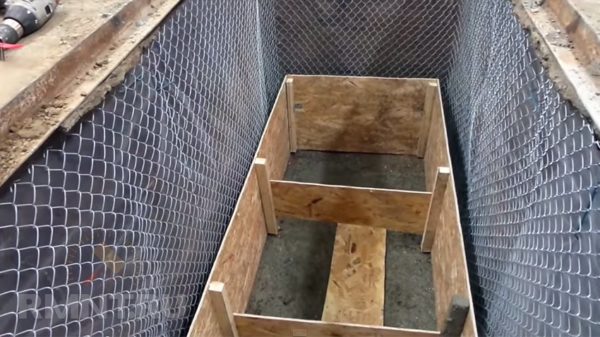

Стенки ямы эффективно укрепить сеткой рабицей

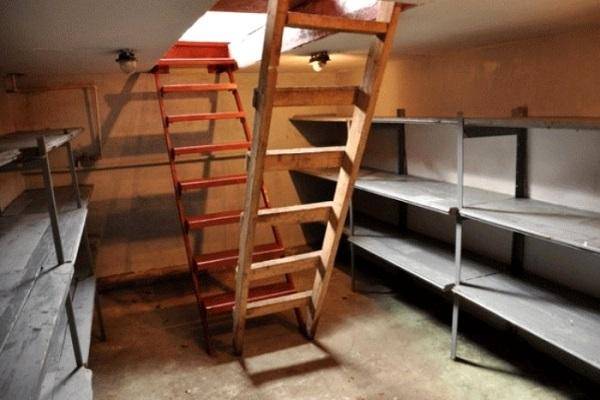

Оформить потолок тоже будет несложно. Для этого нужно проложить доски на требуемом уровне, а сверху положить арматуру и забетонировать. Такой способ позволит, во-первых избежать теплопотерь, а во-вторых, послужит вам надежной защитой. Такой потолок не провалится даже от огромного веса сверху

Но есть одно важное условие: нужно заранее определиться с дверью в погреб. Удобнее всего — это место рядом со стеной

Так он будет в более надежном положении. После потолок и лаз нужно будет утеплить. Так вы сможете аккуратно разместить лестницу, а вокруг нее заполнить все полками, стеллажами и коробами для хранения продуктов.

Нужно обратить внимание на то, что подвал не может быть под машиной или под одним из ее колес. Такое положение считается небезопасным и может привести к аварийной ситуации

Поэтому, если у вас в гараже не хватает места для расположения такой овощной ямы, то категорически советуем не делать ее!

Заставляем воздух циркулировать

Для создания вытяжки в подвале гаража нам вновь необходимы приточный и вытяжной воздуховоды, устанавливать их нужно также, как и для естественной вентиляции. Отличие от нее состоит в установке на вытяжке вентилятора, создающего постоянный воздушный поток, не зависящий от температуры «за бортом». Управлять его мощностью и температурой в подвале можно с помощью регулируемых заслонок.

СПРАВКА: В процессе устройства вентиляции в гараже с подвалом следует учитывать розу ветров. Желательно установить приточную трубу у наветренной стороны, а вытяжку на подветренной, так вы повысите эффективность работы вентиляции и решите проблему с обратной тягой при сильном ветре.

В принудительной системе кондиционирования существуют альтернативы вентилятору:

1. Диффузор-флюгер — создает воздушный поток за счет силы ветра. Устанавливать его следует в приточном канале.
2. Турбодефлектор, смонтированный на верхушке вытяжной трубы. При наличии ветра он создает пониженное давление в вентиляционном канале, усиливая в нем тягу. Турбодефлектор можно комбинировать с вентилятором, увеличивая мощность системы кондиционирования.
3. Установка в вытяжном канале небольшой лампочки накаливания. Лампочка нагревает воздух в трубе, он стремится вверх и в итоге мы получаем необходимый нам поток.

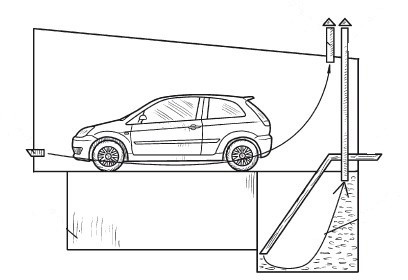

Вентиляция погреба в гараже — схема:

Умеете устанавливать датчики и работать с автоматикой? Тогда вам стоит попробовать создать «умную» систему, регулирующую мощность воздушного потока в зависимости от температуры в подвале или уровня загазованности смотровой ямы.

Затратив немного времени, сил и денег на установку вытяжки в гараже в подвале, вы обеспечите хранимым там вещам и продуктам сохранность в течение долгого времени, хороший микроклимат в гараже и обезопасите свой автомобиль от коррозии.

Читайте о том, как сделать в гараже стеллажи, полки, верстак и подъемник для автомобиля.

Как сделать естественную вентиляцию своими руками

Рассмотрим, как сделать вентиляцию в гараже без помощи профессионалов. Перед началом работ строение необходимо утеплить, чтобы не допустить скопления конденсата внутри гаража.

Правила обустройства сети:

1. Приточное отверстие располагается не ниже 10 см от поверхности пола. Чтобы в него не попадал мусор, патрубок закрывается сеткой.
2. Для защиты от снега выводной патрубок приточки делать на высоте от 30 см относительно грунта.
3. Вытяжка располагается в верхней части строения напротив приточного отверстия. Лучше разнести точки по диагонали и как можно дальше друг от друга. Размещать вытяжку нужно на расстоянии в 10 см от кровли. Вывод минимум на 50 см выше горизонта крыши. Для защиты от осадков на выходной конец надеть грибок.
4. Приток допустимо организовывать решетками, вмурованными в стены гаража, ворот. Эффективный воздухообмен поддерживается при условии, что размер решеток больше сечения трубы вытяжки в 3 раза.

Выбор схемы вентиляции и расчет

Схема вентиляции в гараже своими руками выбирается под каждое индивидуальное помещение.

Условия:

• простота выполнения;
• доступность ремонта;
• максимальный воздухообмен;
• сниженные потери тепла;
• возможность переустройства сети.

Последний пункт обязателен, поскольку в летнее время хозяину может потребоваться установить вентилятор. В зимний период чаще всего надо перекрывать интенсивный доступ холодного воздуха.

Расчет диаметра вентиляционных каналов выполняется двумя способами:

1. По формуле на 1м2 площади принимается по 15 мм сечения трубы. Получается, что для площади в 10 м2 выбирают трубу диаметром в 150 мм.
2. По формуле: сумма сечения отверстий = 0,3% площади гаража. Такой расчет выполняется для одноканальной механической сети.

Естественная вентиляция в гараже особых расчетов не требует, важно выполнять правила:

• приточное отверстие расположить с наветренной стороны;
• выход приточки обустроить на расстоянии в 10 см от пола или в 30 см от грунта;
• сверху патрубок защитить решеткой;
• вытяжка располагается по диагонали как можно дальше от приточного отверстия;
• обустройство вытяжного патрубка не ниже чем в 10 см от потолка;
• вывод трубы воздуховода на расстоянии от 50 см выше горизонта крыши;
• воздуховод защитить грибком и сеткой.

Инструменты и материалы

Конструктивно сеть состоит из ряда элементов, которые потребуются мастеру:

• труба притока диаметром до 250 мм;
• труба вытяжки диаметром до 250 мм;
• емкость для сбора конденсата;
• сетки и решетки для патрубков;
• теплоизоляционный материал;
• герметик;
• перфоратор;
• доборные элементы.

Трубы подбирают по материалу в зависимости от назначения помещения. В бытовых стандартных гаражах применяют ПВХ изделия с армированием. Они обладают низким линейным расширением и прочнее продукции без армирования. Для строений с повышенными температурами практичнее брать стальные трубы, но только с оцинковкой или из нержавейки. Стоит это дорого, зато прослужат трубы дольше, чем без защитного покрытия.

Монтаж и проверка вентиляции

Монтаж вентиляции в гараже начинается с подготовки инструментов и нарезки труб. Для разрезания пригодится ножовка по металлу или пластику.

Как обустраивается вентиляция в гараже своими руками поэтапно:

1. Определить зоны размещения трубопроводов вытяжки и притока. Пробурить отверстия.
2. Зафиксировать вытяжной воздуховод. Нижний конец расположить в 1,5 м от пола – тут все зависит от высоты подвала. Внешняя часть трубопровода выводится наружу на 0,5-1,5 м выше точки крыши.
3. Установить вытяжную трубу. Можно сделать это сквозь пол гаража и кровлю. Допустимо выводить через стену. В этом случае устройство вентиляции в погребе гаража такое – нижняя часть выходного трубопровода расположена горизонтально. Она выходит через боковую стену за пределы строения, поднимается рядом со стеной гаража.
4. Установить приточный воздуховод. Тут нижняя часть заводится в смотровую яму или погреб. Заводить надо так, чтобы конец располагался в противоположной от вытяжки стороне. Фиксируется труба на расстоянии в 0,5 м от пола. Другой конец вывести наружу за стену гаража, расположив в 30 см от уровня грунта.

Теперь все отверстия закрываются сетками, верхний конец на крыше дополняется грибком. Для сбора конденсата под выходным патрубком ставится емкость.

Проверить тягу поможет любой дымный прибор, например, пакля. Поднести к вытяжному патрубку дым, отследить, как среда вытягивается через трубопровод. Как правило, проблем с вытяжкой не бывает, а приточка организуется автоматически после удаления отработанной среды. Приточный воздуховод проверяется горящей свечой – поднести пламя к выходному патрубку, оно должно отклониться в сторону входящего потока.

Воздухообмен непосредственно в помещении гаража

Обязательным конструктивным элементом гаража является смотровая яма или подвал. Поэтому при строительстве и оборудовании объекта нужно продумать вентиляцию не только для надземной постройки, но и для пространства, которое будет углублено в землю.

И если вентиляцию самого гаража обустроить достаточно легко, то создать систему эффективной циркуляции воздуха для смотровой ямы или подвала будет сложнее. Для надземной постройки достаточно простой приточно-вытяжной системы воздухообмена естественного типа. Такая вентиляция монтируется с помощью вентиляционных труб, которые располагаются на разной высоте. Приточная линия размещается ниже, а вытяжная выше. За счёт разницы температур в помещении и на улице будет создаваться дисбаланс давления, который поспособствует движению воздушных масс. Дополнительными элементами для такой вентиляции будут решётки, дефлекторы и заглушки.

Решётки позволят защитить помещение от проникновения через канал грызунов, насекомых. Они служат простейшим фильтром от загрязнений. Дефлектор, установленный на трубу вытяжки, позволит усилить движение потоков воздуха. Заглушки нужны для перекрытия поступления или выхода воздуха.

Для улучшения параметров микроклимата гаражного помещения естественную вентиляцию можно дополнить принудительной. Для этого необходимо смонтировать вентиляторы, которые позволят искусственно нагнетать воздух (подавать или выводить) в случае возникновения такой необходимости.

Принудительная вентиляция

Схема принудительной вентиляции погреба и гаража

Принудительно свежий воздух можно подать в помещение при помощи двух методов:

• приточная вентиляция – требует установки фильтров, обычного вентилятора средней мощности и, по необходимости, калорифера для нагрева, поступающего с улицы воздуха;
• вытяжная вентиляция – на вытяжку устанавливают канальный или обычный вытяжной вентилятор.

Схема установки канального вентилятора

Какой вентилятор выгодней по стоимости и долговечности:

круглый или квадратный канальный вентилятор на вытяжку устанавливается в трубу вентиляционной системы. Работает тихо, если правильно сбалансировать вентилятор при монтаже, то проработает он долго. Преимущество канальных вентиляторов – в корпусе установлен электродвигатель, такая коробка легко врезается в любую трубу; осевой вентилятор – монтируется в стену. Стоимость осевого вентилятора, в зависимости от мощности и возможности регулировки скорости вращения – от 3 до 9 тысяч рублей

Приобретая осевой вентилятор, обращайте внимание на диапазон температур эксплуатации оборудования. Принудительная вентиляция гаража требует расхода электроэнергии, но идеальна для хорошего воздухообмена при частых ремонтных работах

Поэтому для частных металлических гаражных боксов лучшее решение – комбинация принудительной и естественной вентиляции

Принудительная вентиляция гаража требует расхода электроэнергии, но идеальна для хорошего воздухообмена при частых ремонтных работах. Поэтому для частных металлических гаражных боксов лучшее решение – комбинация принудительной и естественной вентиляции.

Расчёт параметров системы воздухообмена

Согласно документам, регламентирующим систему вентиляции гаража (СНиП 41—01—2003) в такое строение стандартной площади —для одного автомобиля, со смотровой ямой или подвалом — должно поступать не меньше 180—200 кубических литров воздуха каждые 60 минут.

Для обустройства эффективной и полезной системы вентиляции необходимо выполнить точные расчёты нескольких ключевых параметров:

1. Диаметр вентиляционных каналов (труб).
2. Длина прокладки каналов.
3. Способ прокладки каналов — наружный или внутренний.
4. Необходимость утепления каналов и конструктивных элементов.
5. Необходимая мощность вентиляторов (если система принудительная).

При простом определении диаметра труб используется следующее соотношение — на каждый квадратный метр площади помещения нужно 15 мм диаметра.

Виды вентиляционных систем

В основе работы любой вытяжной системы лежит принцип циркуляции воздуха. Отработанные пары, содержащие множество вредных примесей, выходят из помещения, уступая место свежему воздуху. Это значит, что для организации стандартной вентиляции необходимы две разных трубы: одна на вход, другая на выход.

Специалисты различают два вида вентиляционных систем:

• Естественная. Излишки влаги и другие вредные вещества удаляются из подвала с помощью тепловой конвекции. Нагретый пар, скопившийся в верхней части ямы, самопроизвольно поднимается и покидает помещение, освобождая место более сухому воздуху, поступающему с улицы.
• Вентиляция принудительного типа. Воздухообмен между подвальным помещением и улицей происходит с помощью дополнительных механических нагнетателей. Подобная схема намного эффективнее естественной, однако требует некоторых финансовых затрат и постоянного доступа к электроснабжению.

Разберём плюсы и минусы каждой системы немного подробнее.

Естественная

Естественная вытяжная система отличается лёгкостью установки, отсутствием сложных механизмов регуляции и автономностью. Достаточно закрепить две трубы, одна из которых будет служить для вывода отработанного воздуха из помещения, другая — для ввода.

Если вытяжка устанавливается в яме, можно обойтись только выходной трубой. Воздух может поступать в подземное помещение и через обычный лаз с лестницей, по которому владелец спускается в погреб.

Среди достоинств естественной вентиляции можно выделить:

1. Лёгкость монтажа.
2. Небольшая стоимость материалов и работ по установке.
3. Отсутствие шума.

Установка вентиляторов и других устройств не требуется

Основной недостаток такой системы — нестабильная работа. В летний период циркуляция воздуха может приостановиться. В холодное время в трубах возникает иней, из-за чего возможна закупорка отверстия. Чтобы избежать проблем, летом в трубы нужно установить специальные вентиляторы, зимой организовать утепление.

Существуют и другие недостатки естественной вентиляции:

1. Нельзя регулировать работу системы.
2. Нельзя нагревать или охлаждать воздух.
3. Нет фильтров, вследствие чего в подвальное помещение могут проникать вредные вещества с улицы.

Принудительная

В процессе принудительной вентиляции воздух нагнетается внутрь помещения, проходит фильтрацию, подогревается или охлаждается (в зависимости от времени года и настроек системы) и распространяется по вентиляционным каналам. Такая система, установленная в погребе под гаражом, обеспечит оптимальный микроклимат в помещении независимо от погодных и других условий.

В трубу могут встраиваться вентиляторы или турбины

Среди недостатков принудительной вентиляции можно отметить:

1. Сложность монтажа.
2. Большое количество механических деталей, которые могут выйти из строя.
3. Необходимость в подключении к централизованному энергоснабжению.
4. Высокая стоимость оборудования.

Принцип работы и схема естественной вентиляции

В основе системы воздухообмена без использования всевозможных нагнетающих вентиляторных устройств заложен принцип воздушного шара – теплый воздух вытесняется из помещения гаража или подвала за счет гидростатического давления более холодного и тяжелого наружного воздушного столба. Разница в плотности и удельном весе холодного и теплого воздуха очень небольшая, но все же ее хватает, чтобы обеспечивать естественный воздухообмен с кратностью в 3- 4 меры в час.

Естественной системе вентиляции присущи некоторые «врожденные» недостатки:

• Невысокая производительность в условиях стандартного гаража, несколько возрастающая в холодное время года и уменьшающаяся практически до минимума в летний зной;
• Высокая чувствительность к всевозможным поворотам при неграмотной балансировке потоков воздуха внутри помещения гаража;
• Необходимость тщательного подбора параметров воздуховодов и точек расположения приточных окон и вытяжной трубы.

Важно! Тем не менее, несмотря на перечисленные трудности, естественная вентиляция очень широко используется для обустройства всевозможных помещений и построек, в том числе подвалов и гаражей, вследствие своей необычайной простоты и надежности. На самом деле даже в испепеляющую жару естественное движение воздуха по трубам воздуховодов не прекращается до нуля

При любой температуре всегда существует горизонтальное движение воздуха, в жару или сильный мороз еле уловимое, но оно есть, поэтому естественная вентиляция, отличие от принудительных систем вентилирования, никогда не умирает до конца

При любой температуре всегда существует горизонтальное движение воздуха, в жару или сильный мороз еле уловимое, но оно есть, поэтому естественная вентиляция, отличие от принудительных систем вентилирования, никогда не умирает до конца

На самом деле даже в испепеляющую жару естественное движение воздуха по трубам воздуховодов не прекращается до нуля. При любой температуре всегда существует горизонтальное движение воздуха, в жару или сильный мороз еле уловимое, но оно есть, поэтому естественная вентиляция, отличие от принудительных систем вентилирования, никогда не умирает до конца.

Такой производительности явно недостаточно для полноценной вентиляции гаража, но это все же лучше, чем полная остановка движения воздуха в вентиляционных системах, например, при отключении электроэнергии или перегорании мотора.

Вытяжка в погребе гаража: инструкция по установке

Данная инструкция не включает строительные работы по тепло- и гидроизоляции помещения погреба

Если погреб под гаражом был предусмотрен на этапе строительства, важно уделить внимание отделке стен и пола. Чтобы не повадились грызуны лакомиться припасами, используют эковату, пол же утепляют, укладывая «подушку» из песка и щебня, поверх которой делают стяжку

При достаточно близком залегании грунтовых вод, во избежание дополнительного источника образования влажности, рекомендуется стены облицовывать следующим образом: обмазать глиной (слой толщиной не менее 3-4 см); облицевать кирпичом; оштукатурить; побелить гашеной известью

При достаточно близком залегании грунтовых вод, во избежание дополнительного источника образования влажности, рекомендуется стены облицовывать следующим образом: обмазать глиной (слой толщиной не менее 3-4 см); облицевать кирпичом; оштукатурить; побелить гашеной известью.

Шаг № 1 Проектирование

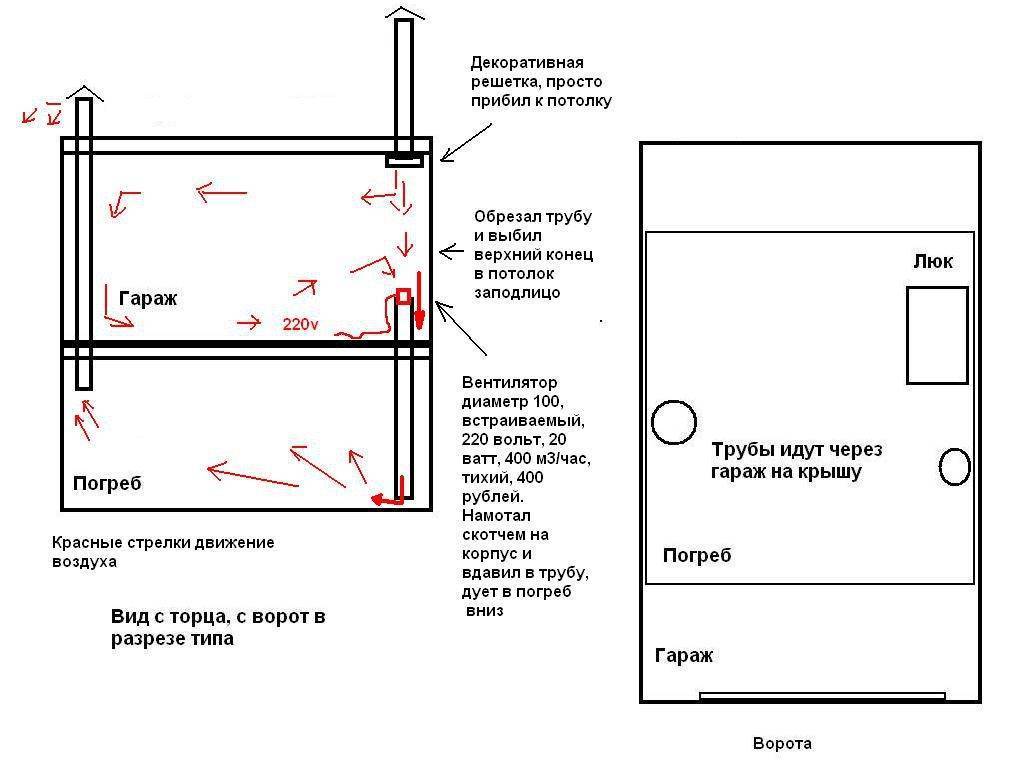

Подробная схема от грамотного домовладельца

Прежде чем, начать работы по монтажу необходимо определиться:

какая будет вентиляционная система: естественная, смешанная или полностью механизированная;
определить место, где будет расположен «вход» для приточной трубы;
рассчитать длину и диаметр трубы;
если было принято решение о монтаже вентиляции с применением оборудования (принудительный воздухообмен), приобрести его, обращая внимание на мощность.

Шаг № 2 Подготовка оборудования и материалов

Сначала определяют диаметр труб, изготовленных из асбеста, оцинкованного железа или ПВХ. Расчет производится по формуле, исходя из площади помещения и установленного нормативами сечения труб для помещений подвала – 26 кв. см диаметра трубы должно соответствовать 1 кв. м помещения. Кроме того, чтобы вентиляция в овощной яме работала более эффективно (учитывая «соседство» с гаражом), расчетный диаметр вытяжной трубы увеличивают на 13-15%.

Длину входящей трубы рассчитывают исходя из того, в каком месте она возьмет свое начало. Если для воздухообмена используют смешанный вид вентиляции, то возможен вариант: труба, входит в помещение гаража на высоте середины надземной части фундамента (25-35 см), далее, через пол гаража, входит в погреб, не доходя 30-40 см до уровня пола погреба.

Вытяжная труба выходит из погреба на высоте 1,5 м от пола, проходя через все здание, выходит через крышу на высоту не менее 50 см выше конька. Если гараж – отдельно стоящее строение, то труба будет короче, однако, требование наружной высоты (50 см выше конька) сохраняется.

Для естественной вентиляции, кроме труб, потребуется:

• емкость для конденсата;
• защитная решетка с мелкой сеткой для входящего отверстия;
• козырек на трубу; утеплитель для труб.

Для принудительного воздухообмена – вентиляторы, электропроводка, дефлектор.

Вытяжное устройство для принудительной вентсистемы

Шаг № 3 Схема последовательности монтажа

Монтаж вытяжной и приточной труб. Приточная труба заводится из помещения гаража в один из углов погреба. Ее входное отверстие (со стороны улицы) закрывают решеткой или сеткой во избежание попадания грызунов, птиц, мусора. Вытяжка устанавливается в противоположном углу (по диагонали) и выходит наружу через крышу. В том месте, где труба проходит через чердак, ее обязательно утепляют. Для регулировки движением воздушных масс, на трубах устанавливают заслонки.

Вентиляция в погребе гаража одной трубой предусматривает такие варианты:

• монтируют только вытяжную трубу, а приток воздуха происходит из гаража. Так как воздушная среда гаражного помещения содержит токсичные вещества, есть вероятность их попадания на пищевые продукты.
• монтаж одной трубы с двумя створками.

Для постоянной подачи свежего воздуха в подвал, на приточной трубе устанавливают вентилятор, подсоединяют его к электрической сети. Такая принудительная система, позволит в любое время года, независимо от температурных перепадов, поддерживать правильную работу вентиляционной системы.

Как сделать, чтобы попадающий из гаража воздух сразу «покидал» погреб? Решение такой проблемы – вытяжной вентилятор. Рынок электроприборов предлагает множество моделей. Можно подобрать осевой вентилятор с датчиком влажности, что актуально в данном помещении.

Еще одно приспособление, улучшающее вентиляцию, дефлектор, устанавливаемый на конец вытяжной трубы. Его задача – всасывать отработанный воздух через специальные каналы и улучшать работы вентсистемы на 15-20%.

Правильный воздухообмен

Устройство качественной вытяжки защищает погреб от множества негативных моментов. Если воздухообмен не предусмотреть, то в овощной яме начнет образовываться конденсат, который приведет к крайне нежелательным последствиям. Высокая влажность в овощной яме – источник заражения овощей. Они загнивают, появляется грибок и неприятная спертость воздуха.

Холодный воздух опускается вниз по одной трубе, а нагретый выходит наружу по другой.

В зимнее время тепло, поступающее от земли, становится причиной того, что в подвале становится намного теплее, чем в гараже. Поэтому воздух начинает постепенно подниматься вверх. Влага, источником которой является овощная яма, способствует возникновению коррозии на кузове и деталях автомобиля и других металлических объектах, находящихся в гараже. Для того чтобы избежать этих проблем, вентиляцию подвала гаража нужно сделать правильно и по всем нормам.

Следует отметить, что такой воздухообмен может происходить естественным образом (за счет того, что теплый воздух легче холодного) или при помощи включения дополнительных вентиляторов. Верхушка трубы должна быть выведена над подвалом и гаражом.

Это интересно: Чем обшить фундамент дома снаружи

Как сконструировать овощную яму в гараже своими руками

Чтобы соорудить овощную яму правильно, придется разобраться с основными этапами строительства.

Сооружаем яму

Погреб начинает создаваться с выкапывания котлована, в котором будет обустраиваться подвал для хранения овощей с консервациями. После этого проводят обустройство пола. Чтобы напольное покрытие было надежным, его делают из нескольких слоев. Сначала дно покрывают небольшим слоем щебенки, которую утрамбовывают виброплитой. Затем утрамбованный щебень засыпается строительным песком и заливается бетоном.

Когда напольное покрытие застынет, делается отделка стен. Для этого подойдет полнотелый кирпич, который обладает устойчивостью к высокой влажности. Стены выкладываются таким образом, чтобы швы каждого последующего ряда кирпича не совпадали с предыдущим.

После создания стенок делается надежный потолок, который сможет выдержать любую нагрузку. При изготовлении потолка вверху ямы прокладывают доски, на которых укладывают арматуру и заливают бетон. Закончив с потолком, можно сделать лестницу, которую устанавливают около входа внутрь.

Осушение

Перед эксплуатацией овощной ямы проводят просушивание помещения, чтобы стенки с потолком и полом полностью просохли. Выделяют несколько методов, которые способствуют просушиванию погреба:

• Установить в центре подвала металлическое ведро, наполнить его дровами и развести костер. При использовании такого метода придется поддерживать огонь полтора часа.
• Вывести на улицу металлическую трубу и установить под ней горящую свечу, которая обеспечит естественную тягу.

Гидроизоляция

Иногда овощные ямы делаются на местности с высоким уровнем грунтовых вод, из-за которых повышается влажность. В этом случае внутри подвала нужно установить гидроизоляцию, которая поможет удерживать уровень влажности в пределах нормы.

Выбор утеплителя

Чтобы внутри погреба сохранялась оптимальная температура, понадобится дополнительная термоизоляция. Выбранный теплоизоляционный материал должен обладать такими свойствами:

• экологичность;
• химическая безопасность;
• надежность;
• защищенность от влаги.

Чтобы утеплить хранилище для овощей, пользуются пенопластом или пенополистиролом.

Устройство вентиляционного проема

В любом погребе должна быть вентиляция, так как именно она отвечает за циркуляцию кислорода внутри. При организации вентиляционной системы занимаются установкой приточной и вытяжной трубы. Приточная размещается возле пола, а вытяжная выводится через крышу наружу.

Выводы и полезное видео по теме

Вентиляция в овощехранилище под гаражом:

Как сделать вентиляцию в овощной яме:

У хозяев, решающих, как лучше устроить вентиляцию в гаражной овощной яме, в распоряжении только два варианта. Можно сделать принудительную систему с вентилятором либо организовать воздухообмен с естественной циркуляцией воздуха. Первый способ энергозависим и дорог, но и эффективен в любую погоду.

В подавляющем большинстве случаев используется как раз второй. Пары труб на приток и вытяжку, разнесенных в погребе по диагонали в разные его углы, обычно вполне достаточно, чтобы обеспечить в рассматриваемом помещении требуемый уровень воздухообмена.

У вас остались вопросы по теме или есть свои комментарии по тому, как следует правильно делать вентиляцию в овощехранилище в гараже – пишите ниже. Мы обязательно поможем вам разобраться во всех нюансах организации вентиляции в овощном погребе.
