Вентиляция крыш частных домов разных типов и форм: необходимые материалы и схемы

Вентиляция подкровельного пространства

Влага всегда абсорбируется в подкровельном слое. Это происходит по причине:

• конденсата воды внутри жилого помещения,
• абсорбции влаги на внутренней поверхности металлической кровли,
• накопление влаги из внешней среды.

Время эксплуатации кровельной подконструкции уменьшается из-за негативного влияния избыточной влажности, из-за которой происходит распространения плесени, вредных грибков. Дифференциация давления и воздушных потоков является основой действия вентиляции. В связи с этим рекомендуется создать достаточное поступление воздуха из-под карнизных и фронтонных свесов кровли.

Необходимо учитывать вид покрытия кровли при выборе вентиляции подкровельного пространства. К составляющим покрытия кровли относят: вентили KTV, вентилируемые коньки и вентиляционные выходы с колпаком-дефлектором.

Монтаж вентиляционных труб на крыше

Монтаж вентиляционной трубы на крыше выполняется в несколько этапов, независимо из каких материалов она изготовлена. Грамотный проектировщик обязательно закладывает в проект узел прохода через кровлю. Подбор узла прохода через кровлю осуществляется в зависимости от типа крыши. Конструкция укрепляется на стаканах анкерными закладными болтами.

Для изготовления узлов прохода через кровлю используют черную сталь, толщиной до 2,0 мм. Возможно применение тонколистовой нержавеющей стали, толщиной от 0,5 мм. Тип крыши и вид вентиляционной системы определяют конфигурацию и размеры узла прохода через кровлю, тогда как по форме они соответствуют основным сечениям системы вентиляции.

Это индустриальные изделия отечественного или иностранного производства

В независимости от страны производителя важно грамотно его смонтировать

До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.

После определения места прохода трубы вентиляции через кровлю в соответствии с требованиями СНиП проводят разметку на кровле. В каждом слое кровли (кровельном покрытии, гидроизоляции, утеплителе) вырезают отверстие в соответствии с размерами монтируемой трубы. Затем выполняется разметка под проходной канал и крепеж. При помощи герметика в этом месте закрепляют уплотняющую прокладку, на прокладку устанавливается проходной узел через кровлю и фиксируется крепежными элементами. Далее через этот узел проводят вентиляционную трубу, фиксируя её при помощи крепежа. Вся конструкция должна быть смонтирована строго вертикально, от этого зависит эффективность работы всей вентиляционной системы.

После завершения монтажных работ проверяют, насколько качественно выполнена герметизация элементов воздуховода.

Для обеспечения функцией гидроизолятора, узлы прохода вентиляции через кровлю оборудуются специальной юбкой. При выделении из воздушной смеси воды, необходима установка сборника конденсата, который прикрепляется к патрубку.

Нелишним будет утепление воздуховода. В продаже есть изделия, произведенные с теплоизоляцией в комплекте. Стоимость их на порядок выше. Но можно утеплить вентиляционную конструкцию самостоятельно.

Самый дешевый материал для утепления труб – минеральная вата. Минусом ее использования является способность слеживаться со временем, что приводит к ухудшению ее характеристик.

Наиболее практичным в использовании являются скорлупы из пенопропилена. Для монтажа достаточно просто одеть ее на трубы и закрепить в местах швов. Некоторые скорлупы оснащены специальными замками, обеспечивающие герметичность соединений. Для дополнительной герметизации можно использовать самоклеющуюся пленку, накладывая ее в несколько слоев. Изоляция должна быть закреплена надежно, чтобы погодные условия не нанесли вред конструкции.

Узел прохода через кровлю из профилированного настила имеет свои особенности и выполняется доборными элементами. Они помогают обеспечить надежность герметизируемых выводов труб. Для выполнения работ на профилированное покрытии кровли устанавливают фартук, он располагается вокруг всей трубы. В местах примыкания фартука к профнастилу производится уплотнение кровельным герметиком. Также гидроизоляция выполняется вокруг трубы. Удобно для этих целей использовать кусок кровельной мембраны.

Узел прохода через кровельную конструкцию представляет собой металлическую систему, которая используется при обустройстве вентиляционных шахт. Если система имеет общее назначение, то она располагается на стаканах из железобетона, далее осуществляется крепление механическим способом. Основным предназначением таких узлов выступает транспортировка воздушных потоков, которые не отличаются химической активностью. Уровень влажности данных потоков не превышает 60 %.

Сложно представить, как можно жить в доме, в котором нет хотя бы простейшей системы вентиляции. Большая часть новостроек и реконструированное жилье зачастую оборудуются современными системами очистки и кондиционирования воздуха. Но можно обойтись установкой вентиляционной трубы и системы воздуховодов. Такое решение обойдется дешевле, а при правильном подходе к делу будет не менее эффективным, чем системы искусственного микроклимата.

Как делали вентиляцию раньше?

Очень простой выход из положения был известен зодчим ещё издревле.

При строительстве обязательно делали так называемые слуховые окна. С виду они играли непросто декоративную роль, как это казалось многим. С их помощью становилось возможным сушить чердачное помещение у любого строения. Правда, такой вариант не обеспечивал принудительной вентиляции и вытяжки воздуха. Поэтому всё равно оставались «мёртвые» не проветриваемые места.

Чтобы обеспечить полную вентиляцию, надо было ещё обязательно позаботиться о вентиляции на фронтальной части крыши и карниза.

При выполнении всех этих условий воздух в чердачном пространстве будет обновляться не один раз в течение одного часа.

Но надо помнить, что всему есть предел. Неправильный вывод вентиляции на крышу частного дома своими руками может существенно снизить параметры теплоизоляции. А значит не придётся говорить об энергосбережении и в зимний период тратить больше энергии на отопление.

Функции

Непрофессиональному мастеру вентиляция конька может показаться ненужным излишеством и дополнительными затратами, но опытные кровельщики знают, что эта простая мера увеличивает срок эксплуатации стропильного каркаса и покрытия крыши.
Грамотно рассчитанная и смонтированная вентиляционная система выполняет следующие задачи:

1. Оптимизирует микроклимат в жилых помещениях. Благодаря постоянному притоку воздуха, насыщенного кислородом, в доме всегда свежо, не душно, поддерживается комфортный температурный режим.
2. Увеличивает срок службы покрытия кровли. Вентилируемый коньковый профиль предотвращает вздутие рулонных материалов на основе битума от действия солнечной радиации, позволяет испарятся лишней влаге, что благоприятно сказывается на срок эксплуатации крыш из металлочерепицы и профнастила.
3. Сохраняет здоровое состояние стропильного каркаса и обрешетки. Благодаря аэратору, избытки влаги испаряются, а древесина каркаса крыши не страдает от гнилей, плесени и грибка.
4. Не допускает намокания утеплителя. За счет постоянной циркуляции воздуха утеплитель проветривается и остается сухим, что сохраняет термоизоляционные качества материала на высоком уровне.
5. Делает использование материалов на основе битума более безопасным. Циркуляция воздуха через аэраторы исключает возможность проникновения битумных паров, которые считаются вредными для здоровья человека, внутри помещений.

Вентиляция вальмовой крыши

При сооружении вентиляции крыши вальмовой конструкции руководствуются уже изложенными выше принципами. Это естественный метод вентиляции, при котором воздух попадает в подкрышное пространство из-под карниза и выходит возле конька.

Поэтому особое внимание следует уделить ветровой подшивке карнизов. Если карниз подшивается деревом, между досками оставляются щели

Удобнее делать подшивку из уже готового перфорированного пластика (софитов). Если подшивка уже готова, а вентиляция не обеспечена, вырезаются проемы, в которые монтируются решетки для приточной вентиляции вальмовой крыши. Диаметр решеток 5 см, они прикрыты мелкой сеткой. Между решетками оставляются промежутки не более 0,8 метра. В продаже есть модели разнообразных цветов и форм.

Мягкая кровля

Битумосодержащие материалы, к которым относится мягкая черепица под воздействием высоких температур могут оплавляться. Поэтому в мягких кровлях на первый план выходит проблема охлаждения подкровельного пространства. Для ее решения используют:

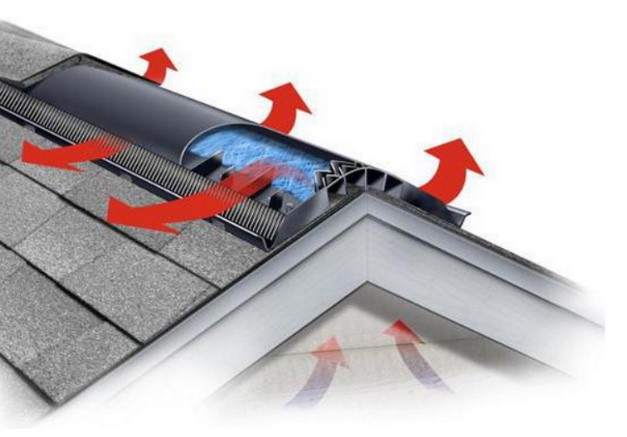

Коньковые аэраторы для мягких кровель, которые монтируют по всей длине конька. Они обеспечивают максимальный воздухообмен при минимальном риске протечек.

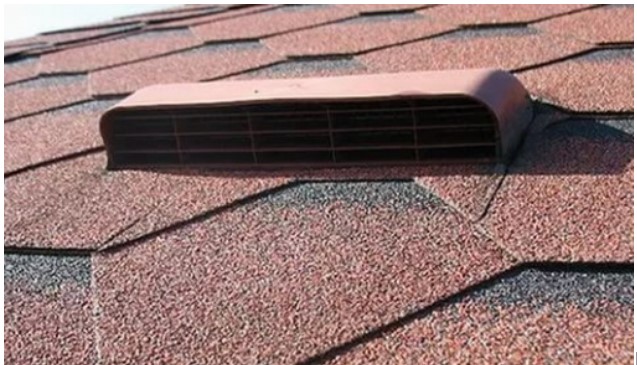

Точечные кровельные аэраторы. Их устанавливают, в самой высокой точке крыши по всей протяженности ската. На кровлях сложной формы они обеспечивают вентиляцию застойных мест — стыков нескольких ендов, труб и скатов. Для крыш шатрового и купольного типа, не имеющих конька, точечные аэраторы — единственное решение по организации вентиляции.

Варианты теплоизоляционных работ

Существует 3 варианта снабжения крыши утепляющим материалом, при которых обеспечивается качественная теплоизоляционная защита помещения:

• утепление между стропилами;
• закладывание утеплителя под стропила;
• накладывание утеплителя на стропила.

Каждый из вариантов имеет свои особенности, а также преимущества и недостатки. Для крыши без мансарды по ней, можно использовать самый простой способ – между стропилами. Он имеет свои особенности:

• крыша должна быть плотно утеплена, без зазоров и пробелов;
• по всей утепляемой площади расстояние делается расстояние между утеплителем и кровлей не менее 2 см;
• с внутренней стороны утеплителя укладывается паронепроницаемая пленка.

При выборе утеплителей также можно остановиться на выборе материала, одна сторона которого уже имеет парозащитный слой. Применение такого материала позволяет отказаться от крышного зазора (между кровлей и утеплителем).

Не менее важно и то, проводится ремонт старой крыши или постройка новой. Перед утеплением, следует проверить качество всех деревянных балок и перекрытий – скелета для крыши

Гнилые и поврежденные элементы необходимо заменить и покрыть специальными защищающими от влаги покрытиями.

Вентиляция кровли

Монтаж узла прохода вентиляции через кровлю

Провести трубу на крышу — эта задача, которая для большинства домовладельцев может показаться не очень сложной. Однако узел прохода вентиляции через кровлю надо обустраивать очень тщательно с выполнением всех технических норм и правил. Лишь при этих условиях целостность пирога кровли сохранится, а вентиляционная система будет работать эффективно.

Чаще всего в частном домостроительстве вентиляционные каналы из санузла, кухни и жилых комнат выводятся через перекрытие на крышу. Проход через кровлю вентиляции, завершающийся в виде трубы, которая возвышается над крышей, может обеспечить эффективную воздушную тягу. Этот способ обустройства вентиляционных каналов делает воздух в доме чистым, так как все неприятные запахи выходят через проходку на улицу.

С учетом СНиП выход узла прохода воздуховода через кровлю требуется для:

• воздушного обмена в мансардном или чердачном помещении дома;
• монтажа в стене фанового участка шахты канализации (фановая труба соединяется с канализацией и с вентиляцией для отвода запахов);
• подачи чистого воздуха, обогащенного кислородом.

В идеальном варианте разработка вентиляционного прохода через кровлю обязана производиться еще на стадии проектирования либо во время строительства до закрытия контура дома (устройства крыши, дверей и окон).

Но на практике зачастую необходимо производить реконструкцию узла прохода кровли в уже построенном здании и отталкиваться от находящихся особенностей планировки помещений.

Если в обустройстве узла прохода будут ошибки, то это чревато высокой концентрацией неприятных запахов, углекислого газа, появлением обратной тяги.

Проходной вентиляционный узел представляет собой пластиковый, металлический или комбинированный трубопровод. Он размещается в отверстии в крыше и закрепляется в металлическом стакане. После монтажа, отверстие необходимо загерметизировать и утеплить. Снизу к проходке подключается воздуховод вентиляционной системы, а сверху ставится защитный колпак.

Для организации прохода трубы можно воспользоваться и уже готовым изделием, которое предназначено для вентиляции на крыше. Это труба, которая состоит из внешнего полипропиленового слоя и металлической оцинкованной трубы внутри. Снизу изделия, куда устанавливается воздуховод, находится теплоизоляция, а сверху конструкции — защитный капельник.

Проектирование и монтаж узла будет зависеть от ряда факторов:

• угол ската крыши;
• вид материала для покрытия кровли — профилированный лист, керамическая или мягкая черепица;
• тип крыши.

Так как для монтажа трубы необходимо вырезать часть крыши, в том числе и внешний участок, то слой гидро- и теплоизоляции после крепления конструкции необходимо хорошо загерметизировать. Если этого не выполнить, то через вентиляционную трубу в дом будет проходить вода, а температура в помещениях будет нарушена.

Существуют определенные требования:

• не стоит соединять несколько проходов вентиляции в один, а для всех частей (канализационного стояка, вытяжки, чердака, жилых комнат) сделать отдельный выход на кровлю;
• конструкции обязаны быть вертикальными без изгибов, чтобы была возможность свободно обеспечить перемещение воздуха на улицу;
• для устройства шахт необходимо выбирать качественные фасонные изделия, которые могут обеспечить герметичность и беспрепятственное передвижение воздушных масс;
• в идеале шахты вентиляции обязаны проходить через конек посередине конструкции либо на близком расстоянии возле него.

Монтаж проходов вентиляции через конек либо около него — это наилучшее решение для двухскатной крыши, которая не оборудована системой стропил с коньком.

Главным элементом узла прохода является выход — фасонное изделие в виде патрубка, которое имеет плоское основание, соответствующее типу и покрытию крыши. Для разных инженерных конструкций применяются различные виды фасонных изделий: проходная часть для труб, вывод для канализационного стояка и для вытяжки.

Отдельно в магазинах можно встретить специальные узлы вентиляции прохода через кровлю для профнастила, металлической черепицы, для гибкой и фальцевой крыши, а также универсальные изделия. Многие виды проходов соответствуют геометрии материалов для покрытия кровли, за счет этого они обеспечивают прочную герметизацию узла во время монтажа.

Как делали вентиляцию раньше?

Очень простой выход из положения был известен зодчим ещё издревле.

При строительстве обязательно делали так называемые слуховые окна. С виду они играли непросто декоративную роль, как это казалось многим. С их помощью становилось возможным сушить чердачное помещение у любого строения. Правда, такой вариант не обеспечивал принудительной вентиляции и вытяжки воздуха. Поэтому всё равно оставались «мёртвые» не проветриваемые места.

При выполнении всех этих условий воздух в чердачном пространстве будет обновляться не один раз в течение одного часа.

Но надо помнить, что всему есть предел. Неправильный вывод вентиляции на крышу частного дома своими руками может существенно снизить параметры теплоизоляции. А значит не придётся говорить об энергосбережении и в зимний период тратить больше энергии на отопление.

Общие рекомендации по размещению элементов вентиляции

Рассмотрим некоторые общие правила, которые рекомендуется соблюдать при монтаже кровельной вентиляции.

• При монтаже врезаемых элементов используется гидроизолирующие фартуки, места соединения их с поверхностью крыши промазываются мастикой. Плохо выполненная гидроизоляция в дальнейшем может привести к протечкам.
• Обязательно устанавливайте защитные решетки, чтобы защитить кровельное пространство от птиц и мусора.
• Количество необходимых комплектующих рекомендуется продумать заранее, также их желательно приобретать у того же производителя, что и кровельный материал.
• Высота вентиляционной трубы над кровлей должна быть не меньше 50 см. Если труба находится на расстоянии более 3 м от конька, то по длине она должна находиться на одном уровне с коньком.

Определение высоты трубы относительно кровли.

• В холодных регионах вентиляционные элементы рекомендуется утеплять, чтобы избежать образования конденсата и обледенения.
• Крыши сложной формы требуют большого количества вентиляционных элементов.

Устройство вентиляционной шахты

Строение, как правило, похоже на ствол цилиндрической формы. Он расположен строго по вертикали и содержит три части:

• одна большая – порядка 300х600 мм;
• две маленькие – порядка 150 мм.

Именно большая часть и есть ствол, который пересекает все этажи строения, начиная от подвала до чердака. Конструкция может быть и нестандартной. Увеличенные размеры обязательно учитываются при подборе вентиляторов.

Через специальные окошки, находящиеся в таких помещениях как кухня или санузел загрязненный воздух попадает в не очень большие каналы и, поднявшись через них на высоту порядка трех метров, оказывается в общей шахте. Благодаря подобному устройству практически исключается распространение использованного воздуха через воздуховод из одного помещения в другое, к примеру, из кухни в ванную, после чего и в комнаты.

В хозяйственных постройках, скажем, фермах или птицефабриках, идеальным вариантом конструкции, обеспечивающей циркуляцию воздуха, считается вентшахта около конька. Они проходят во всю длину крыши здания по направлению конька.

Чтобы закрыть доступ дождевым каплям дождя, над выходным отверстием короба монтируют зонт. Как правило, в конструкциях естественного воздухообмена непосредственно на устье монтируют дефлектор. При порывах ветра здесь создается разрежение, которое способствует усилению тяги. Но прежде всего, конечно, дефлектор не дает потоку воздуха «опрокинуться» в коробе

При расчете системы разрежение, которое создает ветер, не принимается во внимание

Варианты с искусственным воздухообменом, которые способствуют удалению агрессивных примесей воздуха первого и второго классов, работают несколько иначе: загрязненный воздух выбрасывается на довольно существенную высоту. Такой выброс называют еще факельным.

Высота трубы

Размер трубы, располагающейся над кровлей, указывается СНиП:

• При установке вентиляционного выхода рядом с дымоходом ее высота должна быть равной ему.
• На плоской кровле высоту трубы необходимо выбрать с учетом ее диаметра, но в пределах 50 см.
• Для скатной кровли имеет значение удаленность выхода вентиляции от конька: если труба Расположена дальше, чем на полтора метра, то ее высота должна быть от 50 см и больше.
• При значительной удаленности вентиляционного узла от конька крыши (от 3 метров и дальше) необходимо провести воображаемую линию от верхней точки крыши вдоль кровли вниз. Верхушка трубы должна касаться условной линии пересечения от конька до горизонта.

Выбор места для трубы

Установку выхода трубы на крышу нужно продумать таким образом, чтобы у нее был минимальный наклон или изгиб.

В идеале труба должна устанавливаться строго над внутренним стояком вентиляционной шахты. Если это невозможно по какой-либо причине, желательно использовать гибкую гофрированную трубу для соединения узлов.

Пожаробезопасность

При организации вентиляции здания все помещения и этажи оказываются связанными друг с другом сетью каналов и воздуховодов, что само по себе опасно с точки зрения пожарной безопасности. Поэтому сами эти элементы и прокладки между ними выполняют из материалов, отвечающих СниП, согласно которым обеспечивается взрыво- и пожаробезопасности. В частности, шахта отделяется от воздуховода перегородкой из негорючего и устойчивого к влаге материала.

Технические факторы

Качество функционирования вентиляционной системы зависит не только от материалов, которые использовались для ее возведения. Большое значение имеет тот факт, насколько выполненная конструкция соответствует имеющимся стандартам и нормативам. В первую очередь необходимо учитывать важнейший аспект — пожарную безопасность.

Как установить?

Каждый тип аэраторов имеет определенный порядок установки.

Точечные устройства монтируют на крышах плоского типа и кровлях, имеющих угол наклона менее 12 градусов. Также они могут использоваться в качестве дополнения к коньковым аэраторам.

Рассмотрим подробнее технологию монтажа точечных аэраторов:

Определяем местоположение аэраторов. Прикладываем аэратор основанием к месту монтажа и по контуру обводим карандашом. По нанесенной метке посредством электрического лобзика проделываем отверстия.

• Устанавливаем над готовым отверстием юбку (основание) аэратора и фиксируем ее при помощи саморезов либо гвоздей. Для более прочной фиксации можно дополнительно использовать клей. В этом случае на внутренний сегмент юбки наносим битумную мастику, приклеиваем к основе и закрепляем гвоздями.
• Верх юбки промазываем битумным клеем.
• Юбку перекрываем мягкой черепицей, подрезая гонты в местах соприкосновения.
• Сверху на юбку надеваем сетку аэратора, привинчиваем ее посредством саморезов. Затем устанавливаем колпак (крышку), защелкиваем его и также привинчиваем саморезами.

Монтаж конькового аэратора достаточно прост, его устанавливают по всей длине конька скатной и ее разновидности – вальмовой крыши, уклон которых составляет от 12 до 45 градусов. Установить проветриваемый конек мягкой кровли можно двумя методами.

Технология установки:

В цельном основании посредством циркулярной пилы прорезаем вентиляционный паз. Он может быть единственным (на наивысшей точке конька) либо состоять из двух частей (по бокам от конька). Совокупная толщина вентиляционного зазора должна равняться 3-8 см (в зависимости от инструкций изготовителя применяемого аэратора). Вентиляционный паз должен заканчиваться за 30 см до края конька по обеим сторонам, то есть покрытие остается сплошным.

• Участки, где вентиляционный зазор не был прорезан, покрываем коньковой черепицу.
• Производим установку аэратора. Каждую его секцию фиксируем посредством специальных кровельных гвоздей либо шурупов, ввинчиваемых через имеющиеся заводские отверстия.
• Поверх профиля аэратора укладываем коньковую черепицу. Ее лепестки укладываем внахлест, по стандартной технологии монтажа вдоль ребер. Единственным отличием являются элементы крепления. В этом случае черепицу прибиваем к аэратору специальными кровельными гвоздями.

Второй метод предусматривает фиксацию в наивысшей точке скатов кровли брусков из древесины. Получается своего рода обрешетка для планки конька. Сверху к брускам прибиваем фанерные полосы, образовывая треугольник. Вентзазоры формируем между брусков, а всю конструкцию, как и в предшествующем случае, накрываем гонтами.

У домов с шатровой или вальмовой архитектурой кровель отсутствуют фронтоны. Но это не проблема для устройства вентиляции. Она базируется на тех же принципах, что и у двускатных крыш, но вместе с тем не надо забывать о том, что необходимо сооружать входные зазоры, обеспечивающие проход воздуха по всему периметру кровли. Какое количество скатов шатровая крыша не имела бы, каждый из них должен проветриваться.

Большое желание забыть об устройстве вентиляции пространства под кровлей дает полувальмовая кровля, поскольку ее наклонные торцовые элементы обладают сравнительно небольшими габаритами. Вентиляционную систему здесь можно соорудить по принципу вентиляции на основных скатах кровли.

Во всех описанных случаях, если подшивка кровли делается из древесины, то она не должна быть монолитной, поскольку сквозь ее зазоры должен проходить воздух в пространство под кровлей. Но параллельно с вышеуказанными правилами монтажа требуется еще и сделать правильный расчет, чтобы под кровлей формировалась нормальная тяга. В противном случае все это функционировать не будет.

Вне зависимости от способа устройства вентиляция должна гарантировать:

• прохождение паров воздуха;
• защиту пространства под кровлей от атмосферных осадков и тающего снега;
• через конструкцию конька не должна проходить влага;
• обеспечение испарения излишней жидкости из помещения.

Ошибки, допускаемые при монтаже изоляционных пленок на утепленной кровле

Даже при наличии воздушных зазоров в кровельном пироге вентиляция не в состоянии обеспечить удаление всей влаги, если при монтаже гидроизоляционной или пароизоляционной пленки были допущены ошибки. Эти материалы имеют внешнее сходство, но у них разное функциональное назначение. Если перепутать изоляционную продукцию, тогда может произойти следующее.

Допустим, вместо гидроизоляционной пленки задействовали слой пароизоляции. Такой материал для не допускает проникновения пара с двух сторон. Если настелить его поверх теплоизолятора, влага попавшая из воздуха в утеплитель в нем так и останется, поскольку не найдет выхода. В результате он будет все больше намокать и со временем утратить свои функциональные характеристики. Владельцы недвижимости будут иметь проблемы с большими потерями тепла.

Предположим, вместо пароизоляционного материала для вентиляции скатных крыш
уложили диффузионную мембрану. У гидроизоляционных пленок одна сторона отличается водонепроницаемостью, а вторая – тем, что «дышит». Их располагают под кровельным покрытием к утеплителю дышащей стороной. При этом между слоями нужно оставлять вентиляционную отдушину.

В таком случае влага частично уходит через воздушную прослойку, а оставшаяся посредством воронкообразного отверстия в пленке попадет под кровлю, откуда улетучится. Когда вода в результате протечки проникнет через кровельное покрытие, она осядет и дальше не сможет пройти и не удалится аналогично влаге из утеплителя.

Если гидроизоляционная пленка уложена наоборот – дышащей стороной от теплоизолятора, попавшая снаружи влага проникнет через воронки в слой утеплителя и оттуда у нее не будет выхода. В итоге обустройство кровельного пирога потеряет смысл.

Ошибки при проектировании

На этапе проектирования нередки ошибки и упущения. Это может быть чрезмерный фоновый шум, обратная или недостаточная тяга, продувание (верхние этажи многоэтажных зданий) и другие проблемы. Некоторые из них могут быть решены даже после установки, с помощью дополнительных установок.

Отличным примером некачественного расчета является недостаточная тяга на выходе из производственного помещения без особо вредных выбросов. Предположим, что вентиляционный канал заканчивается круглой шахтой, которая поднимается над крышей на высоту 2 000 – 2 500 мм. Не всегда возможно или практично поднять его выше, и в таких случаях используется принцип сжигания. В верхней части круглого вентиляционного отверстия устанавливается сопло с меньшим диаметром рабочего отверстия. Это искусственно ограничивает площадь поперечного сечения, что влияет на скорость выброса газа в атмосферу и увеличивает ее во много раз.

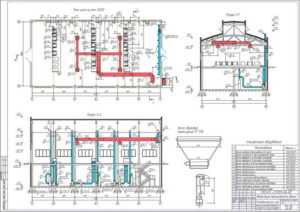

Пример дизайна

Монтаж вентканала на металлочерепичную крышу

На кровле частного дома с помощью маркера сделать разметку. В комплекте узла прохода вентиляции имеется шаблон, который можно использовать при разметке.

Необходимо сделать отверстие в кровельном покрытии, строго по маркированному контуру. Для этого можно применить любой инструмент – электроножницы по металлу, в случае с металлочерепицей – зубило, лобзик. Отверстие проделывается сквозь весь «кровельный пирог».

Кровля в месте монтажа очищается от металлических опилок, пыли. Далее еще один важный –этап обезжиривание. Выполняются отверстия для саморезов – диаметр должен совпадать с размерами крепежных элементов.

На изнаночную сторону резинки уплотнителя наносится силикон, затем ее монтируют к краям выхода воздуховода из кровли. Обычно лишнее количество герметика выходит из уплотнительной резинки при правильной фиксации.

Кровельные аэраторы

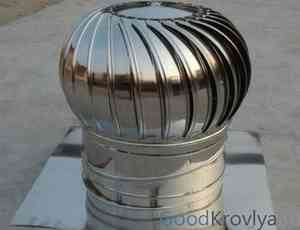

Вентиляционные аэраторы — специальные устройства для проветривания подкровельного пространства и вывода наружу влаги и водяных паров. Используются на плоских крышах, предотвращая набухание укрывного рулонного материала из-за температурных перепадов, и на скатных кровлях для эффективной вентиляции и удаления конденсата.

Флюгарки (аэраторы) производят разных размеров и конструкций. Они считаются самыми результативными элементами вентиляционных систем. На плоской кровле их устанавливают по всей поверхности равномерно в местах стыковки плит. На скатных конструкциях располагают ближе к коньку (0,6 м от него) или в местах прохождения ендов (на сложных крышах).

На скатных крышах аэраторы устанавливают ближе к коньку или в местах излома кровли

Материалом для изготовления служит нержавейка марки AISI 316 или прочный полипропилен, благодаря чему они выдерживают большой диапазон температур от -40 до + 90 °C.

Установка аэраторов на плоской кровле

При двухслойном покрытии рулонными материалами аэраторы устанавливают в нижнем слое:

1. Сквозь стяжку и слои утеплителя вырезают отверстие по диаметру трубки аэратора.
2. Засыпают гравием и крепят аэратор на горячую мастику.
3. После охлаждения фиксируют саморезами.
4. Наплавляют верхний слой кровельного настила с таким расчётом, чтобы аэратор был в месте нахлеста (15 см) полотен, места примыкания герметизируют.

Видео: монтаж аэратора своими руками на двухслойную мягкую кровлю, часть 1

В однослойном настиле аэраторы устанавливают на стяжку, делая отверстие до пароизоляции. Покрытие укладывается на юбку аэратора, сверху накладывается горячая мастика и заплатка, перекрывающая юбку и выходящая на покрытие примерно на 15 см. Затеем аэратор крепят саморезами, место стыка обрабатывают герметиком.

Видео: монтаж аэратора на двухслойную мягкую кровлю, часть 2

Установка аэраторов на металлочерепице и профнастиле

Монтаж вентиляционных выходов на крышах из металлочерепицы и профлиста одинаков и связан с нарушением кровельного покрытия, поэтому проводить его нужно особо тщательно, чтобы не пришлось менять испорченные листы укрывного материала.

1. Прикладывают к месту установки шаблон (входит в комплект), обрисовывают и аккуратно прорезают отверстие по намеченной линии.
2. Укрепляют уплотнитель шурупами, и наносят герметик.
3. Устанавливают аэратор, закрепляют петлями и дополнительно шурупами.
4. Изнутри чердака места прохождения вентиляционных труб шпаклюют герметиком.

Методы расчета потерь давления в вентиляционной трубе

Помимо высоты трубы также производится расчет потерь давления, происходящих в воздуховоде. Для расчета используется сразу несколько формул:

1. Потери давления воздуха можно рассчитать при помощи формулы P = R*L + z. При этом R – это потеря давления непосредственно на трение, z — потери давления на сопротивления местные, а L — длина воздуховода.
2. Чтобы рассчитать потери давления для круглого воздуховода, нужно использовать формулу Pтр = (x*l/d) * (v*v*y)/2g. Обозначения в данной формуле расшифровываются следующим образом: x — это коэффициент сопротивления трения, g обозначает ускорение свободного падения (оно равно 9,8 м/с2), d — диаметр воздуховода, y — плотность воздуха и v — скорость течения воздуха.

Принцип работы и секреты эффективности шахты

Принцип функционирования довольно прост, но в то же время и весьма эффективен – посредством специальных окошек, отработанный воздух поступает в маленькие каналы, где, поднимаясь примерно на три метра, плавно переходит в большую шахту. Такое устройство практически в полной мере исключает переход загрязнённого воздуха из помещения в другие помещения с последующим распространением по всему зданию.

Чтобы исключить проникновение внутрь воздуховода снега и дождевых капель, сверху его закрывают особым зонтиком. Конструкции с естественным воздухообменом дополнительно оснащают дефлектором, который при порывах ветра формирует разрежение, усиливающее тягу. Кроме этого, он препятствует «опрокидыванию» воздушных масс внутри короба.

Стоит помнить, что при проведении расчётов, создаваемое ветром разрежение не учитывается. Если же вентиляция шахты проходит в принудительном порядке с удалением примесей, входящих в первую и вторую категорию, то выброс отработанного воздуха осуществляется на значительную высоту. Подобная технология именуется также факельной.

Вывод

Главное, не экономить на качестве выбираемых строительных материалов и комплектующих.

А в случае необходимости обращаться за помощью к специалистам, которые смогут обеспечить качественную консультацию и дать правильные советы. Ведь если при выполнении работ по монтажу вентиляции будут допущены какие-либо ошибки, то значит, что в последующем из-за неэффективности системы придётся снова предпринимать новые меры.

Стоит помнить, что жилой дом – это как живой организм, который нуждается в правильном уходе и аккуратном использовании. А также очень требователен к наличию свежего воздуха и дышит как человек. И при отсутствии вентиляции строительные конструкции безвозвратно погибнут.

В соответствии с нормативными техническими требованиями все помещения оснащаются системой воздухообмена. Вытяжная труба для обеспечения нормальной тяги должна заканчиваться выше конька дома. Соответственно, требуется оборудовать выход вентиляции на кровлю здания. Учитывая, что сама кровля и выходная труба вентшахты имеют ряд особенностей в строении и изготавливаются из различных материалов, то и установка вентиляционной трубы на крыше требует соблюдения ряда правил. Одно из них — это добиться максимальной герметичности всех соединений, так как от этого зависит безопасность эксплуатации дома в целом.
