Как правильно выполнить вентиляцию кровли

Приточно-вытяжная вентиляция с рекуператором

Это самый простой, недешевый способ вывода вентиляции на чердак. Необходимо приобрести рекуператор – устройство, которое обеспечивает движение воздушного потока с одновременным подмесом свежей порции воздуха и подогревом его до комфортной температуры.

Вся система циркуляции замыкается на рекуператор, принцип его работы довольно прост. Тепло от обогревательных приборов, котельных часто пропадает впустую. Так почему бы его не использовать для частичного нагрева холодного воздуха?

Прохладный воздух, втянутый рекуператором с улицы, не только подготавливается путем смешивания с уже нагретой воздушной массой, но и очищается от взвешенных в воздухе вредных и неприятных примесей. Кроме того, рекуперирующее оборудование оснащается калориферами, обогревающими воздушные потоки.

Схематичное изображение вентиляционной системы с рекуператором на чердаке выглядит довольно просто. Надо только приобрести рекуператор, смонтировать и подключить к нему воздуховоды

Обязательным условием функционирования системы с интегрированным рекуператором является ее принудительность. Воздух поступает в помещение и выводится из него двумя постоянно работающими вентиляторами. Иначе рекуператор просто не будет работать, прибор оказывает слишком большое аэродинамическое сопротивление.

По всей длине воздуховодов для правильного распределения потоков устанавливаются клапаны и заслонки. На входе и выходе из рекуператора надо установить дополнительные сетки, препятствующие попадание в прибор пыли и жира. Выход на улицу закрывается дополнительными решетками от птиц, насекомых.

Рекуператор не может работать без вентиляторов. Таким образом, важнейшее значение приобретает наличие в доме постоянного источника энергии. Если электричество в частном доме пропадает регулярно и надолго, лучше не использовать эту систему

Современные рекуператоры можно программировать при помощи кнопок на панели управления. Стоят такие устройства еще дороже, но простота использования делает их привлекательным.

А что же с конденсатом, главной проблемой на чердаке? Конденсат скапливается не в рекуператоре, не оседает на стенках и балках чердака, а тихо-мирно стекает в поддон, расположенный под устройством.

В зимний период на неотапливаемом чердаке это может стать проблемой, так как при сильных морозах мощности рекуператора может не хватать. В таком случае можно установить рядом с коробом рекуператора еще одно обогревательное устройство.

Зачем нужна вентиляция

Человек в процессе жизнедеятельности (мытье посуды, душ, стирка, приготовление еды и т.д.) производит большое количество пара, который вместе с теплым воздухом поднимается наверх – к крыше дома. И если в этой крыше не предусмотрено вентиляционное отверстие, пару некуда деваться, и он оседает в виде конденсата на балочных перекрытиях, стропилах и других поверхностях. В результате они начинают сыреть, разбухать и гнить, если это дерево, или ржаветь, если перекрытия из железных балок. Долго такой дом не простоит, и отсутствие вентиляции отразится не только на целостности конструкций – пострадают и сами жильцы.

Но мало лишь прорубить дырку в крыше и дать выход теплому воздуху, необходимо организовать внутристенное и подкровельное вентилирование. Для этого используют различные виды систем, о которых мы поговорим чуть позже.

Пока что представим себе судьбу дома с недостаточным вентилированием или вовсе без него:

1. Теплый влажный пар будет пропитывать все деревянные элементы, и накопление влаги приведет к их быстрому разрушению – стропила и перекрытия могут ослабнуть и не выдержать веса крыши.
2. Пароизоляция кровельного пирога не будет справляться с повышенной влажностью в помещении, в результате чего теплоизоляционный слой отсыреет и перестанет выполнять свое предназначение – зимой в таком доме будет сыро и холодно, сильно возрастут затраты на отопление и электроэнергию.
3. На отсыревших деревянных поверхностях быстро появится черная плесень и грибок – вредно для здоровья.
4. Высокая влажность приведет к проблемам со здоровьем дыхательной системы жильцов.
5. В зимнее время на кровле будет постоянно скапливаться влага, что приведет к образованию наледей и сосулек – увеличение веса заледеневшей кровли окажет сильное давление на и без того ослабшие от сырости стропила.
6. Без вентиляции через кровлю летом она будет сильно нагреваться, передавая тепло внутрь дома – в помещениях будет душно и влажно (особенно остро это чувствуется в домах с крышами из битумной черепицы).
7. Возрастут затраты на кондиционирование помещений (постоянно включенные вентиляторы, кондиционеры на полной мощности и т.д.).

Если вентиляция в доме сбалансирована (речь идет не только о кровле, но также фундаменте и стенах), то атмосферное давление самостоятельно вытягивает теплый воздух из-под крыши наружу. Одновременно снаружи будет втягиваться прохладный чистый воздух, который охладит чердачное помещение и обеспечит комфорт жильцам. Стоит заметить, что подобное кондиционирование осуществляется естественным образом без использования техники и энергозатрат – надо лишь грамотно все обустроить. В одноэтажных домах давление слабое, поэтому там обустраивают вытяжную вентиляцию на кровле – специальные вентиляторы выгоняют пар и забирают свежий воздух с улицы.

Преимущества системы вентиляции кровли:

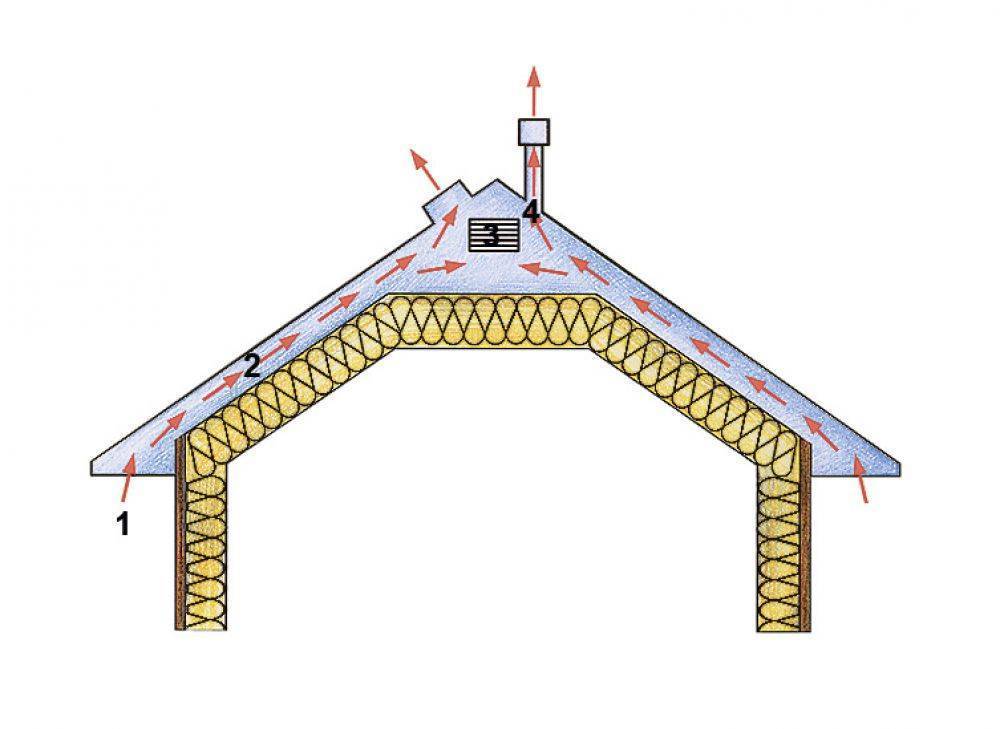

1. Естественная вентиляция (теплый воздух поднимается наверх, холодный – втягивается в помещение).
2. На чердаке всегда сухо и прохладно (можно сушить травы, хранить урожай, технику, консервации и т.д.).
3. Теплоизоляция в сухости и сохранности.
4. Несущие элементы защищены от коррозии.
5. Естественное вентилирование экономит средства на оплату электроэнергии.

По всему видно, что лучше разок потратиться на качественную вентиляцию кровли, эта сумма окупится за пару лет, а потом вы начнете замечать колоссальную экономию на топливе, электричестве, будете реже делать косметический ремонт и жить в свое удовольствие.

Принцип работы

Воздушный поток, достигнув стенки верхнего цилиндра грибка, огибает его, после чего струя воздуха скользит по поверхности изделия, а затем устремляется вверх.

В это время находящийся в дымоходе газ подсасывается и выходит наружу в окружающее пространство. В результате воздух начинает двигаться в системе более интенсивно, а значит, тяга усиливается.

В том случае, когда воздушные потоки перемещаются не в горизонтальном направлении, а под некоторым углом или вертикально, флюгарка все равно срабатывает. Воздух проникает в верхний цилиндр сквозь зазор и уносит продукты горения. Только при низовом ветре мини-вихри, возникающие под колпаком, замедляют выведение дыма.

Виды кровель и особенность их вентилирования

Крыша — это ряд инженерно-конструкторских решений, разработанных для разного вида кровель, их многочисленных форм, покрытий и эксплуатационных видов.

Крыши можно разделить на две большие группы — плоские и скатные. В данном обзоре рассмотрены только скатные кровли. Также крыши бывают холодными (неутепленными) и теплыми (утепленными). Подкровельное пространство холодной крыши (чердак) не используется как жилое. Если же подкровельная зона жилая (мансарда), то крыша в данном случае будет теплая. От того, к какому типу относится кровля, зависит физика проходящих там процессов. Рассмотрим подробно особенности вентиляции каждого типа кровли.

Холодные (чердачные) крыши

Холодая крыша имеет наиболее простую, дешевую и долговечную конструкцию кровли. Большой воздушный объем подкровельного пространства холодных крыш, а также отсутствие преград для циркуляции воздуха способствовали необходимому воздухообмену всего подкровельного пространства через отверстия на карнизе, коньке крыши, а также через слуховые окна.

Проектируя холодную крышу никто не закладывает дополнительные вентиляционные элементы. Они здесь не нужны, так как срок службы стропильной конструкции в таких чердаках и без того достигает многих десятков лет. Дерево, используемое для стропил, в условиях постоянной циркуляции воздуха на таких чердаках с годами становится только прочнее.

Что произойдет с кровлей, если ее не вентилировать

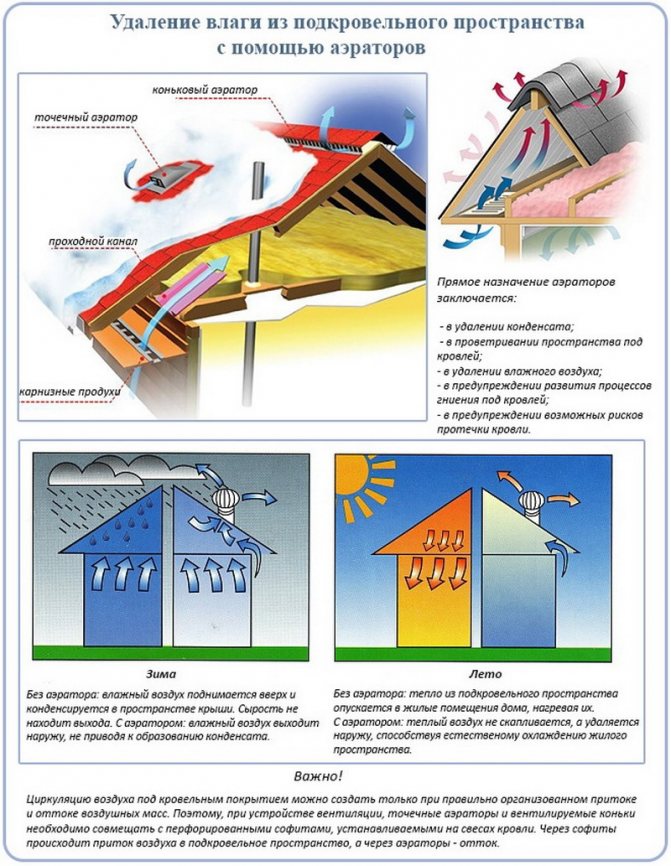

Отсутствие вентиляции в конструкции утепленной кровли приведет к тому, что уложенный утеплитель, элементы стропильной системы и стены будут подвергаться разрушительному воздействию от постоянного контакта с конденсатом.

Постоянное воздействие конденсата приводит к накоплению влаги в деревянных элементах стропильной системы, следствием чего является возникновение плесени и грибка. Также вода способствует коррозии металлических конструкций и разрушению кирпичных и бетонных деталей. Не забываем и про утеплитель — увлажнение теплоизоляции всего на 5 % в два раза снижает ее эффективность.

Немного иные последствия для конструкций дома и внутреннего микроклимата могут проявиться в разные поры года. Зимой, теплый воздух из помещений выходя наружу может не охладился из-за отсутствия или плохо организованного подкровельного вентиляционного зазора. Соприкасаясь с кровлей такой воздух помимо конденсации паров начинает нагревать кровельный материал, что в итоге приводит к таянию снега и к образованию
сосулек и наледи. Все это может вызвать повреждения кровли и водосточной системы, увлажнение и загрязнение фасада. Летом же отсутствие вентиляции может привести к перегреву кровельного материала и внутренних помещений мансарды.

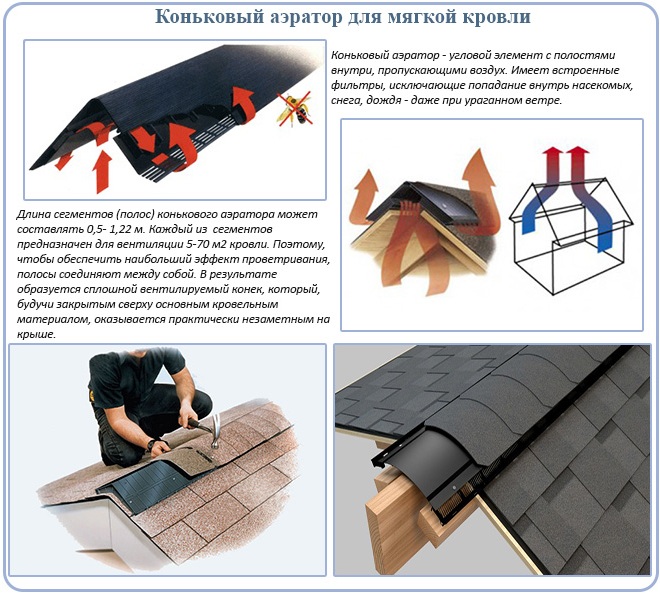

Принцип действия коньковой вентиляции

Коньковая вентиляция действует по принципу конвекции (перемешивания) воздушных масс. Теплый насыщенный влагой воздух, идущий из внутренних помещений дома, поднимается вверх, в направлении конька крыши. Там он стремиться найти выход наружу. И находит его при наличии отверстий в коньке (то есть при наличии вентилируемого конька).

Однако, просто обеспечив перфорацию в коньке, невозможно добиться проветривания подкровельного пространства. Любая система вентиляции запускается только при наличии вытяжки и притока воздуха. Если за вытяжку отвечает вентилируемый конек, то для притока холодного воздуха используются зазоры, оставленные в области карнизных свесов.

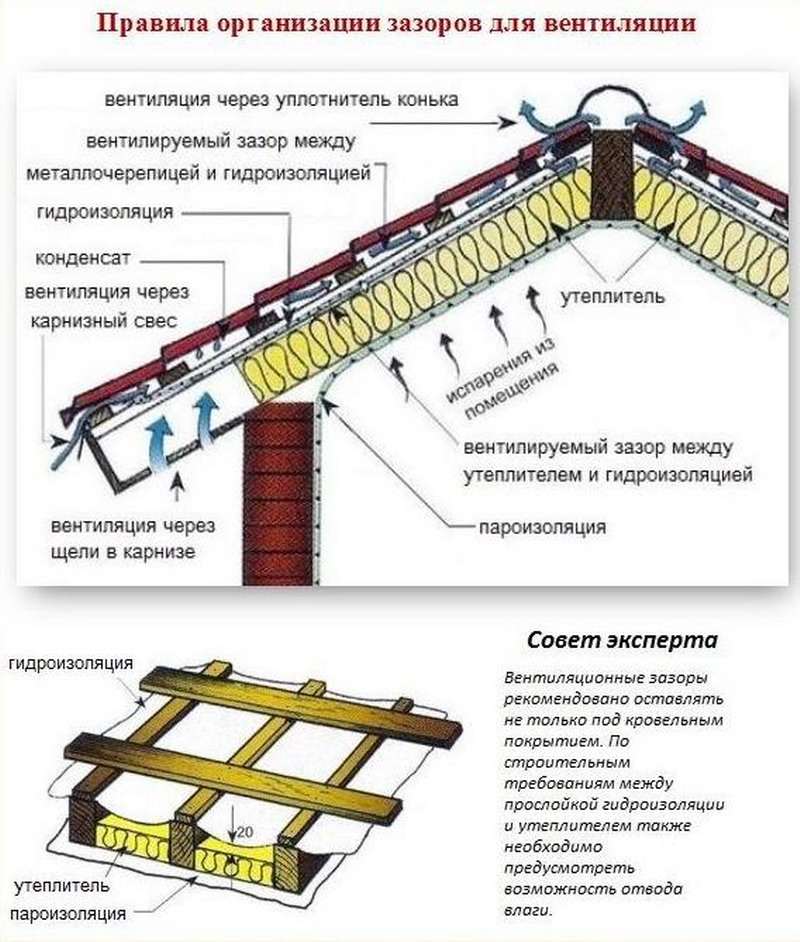

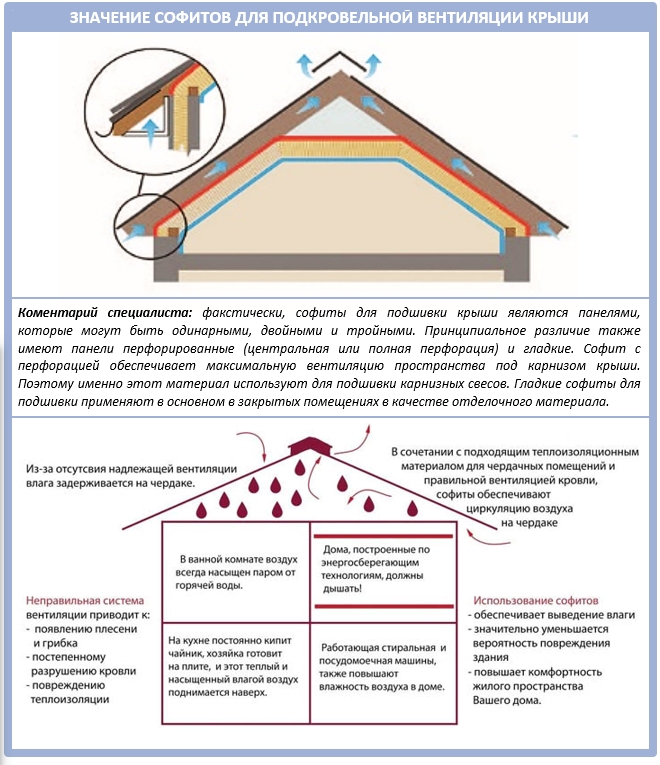

Для этого в подшивке свесов используют перфорированные софиты или вентиляционные решетки. Теперь все ставится на свои места. Холодный воздух заходит через продухи в свесах, нагревается и насыщается влажным паром. Затем постепенно поднимается вверх в направлении конька и выходит наружу. Создается тяга и новая порция холодного воздуха втягивается через продухи. Таким образом обеспечивается непрерывный круговорот воздушных масс и проветривание подкровельного пространства.

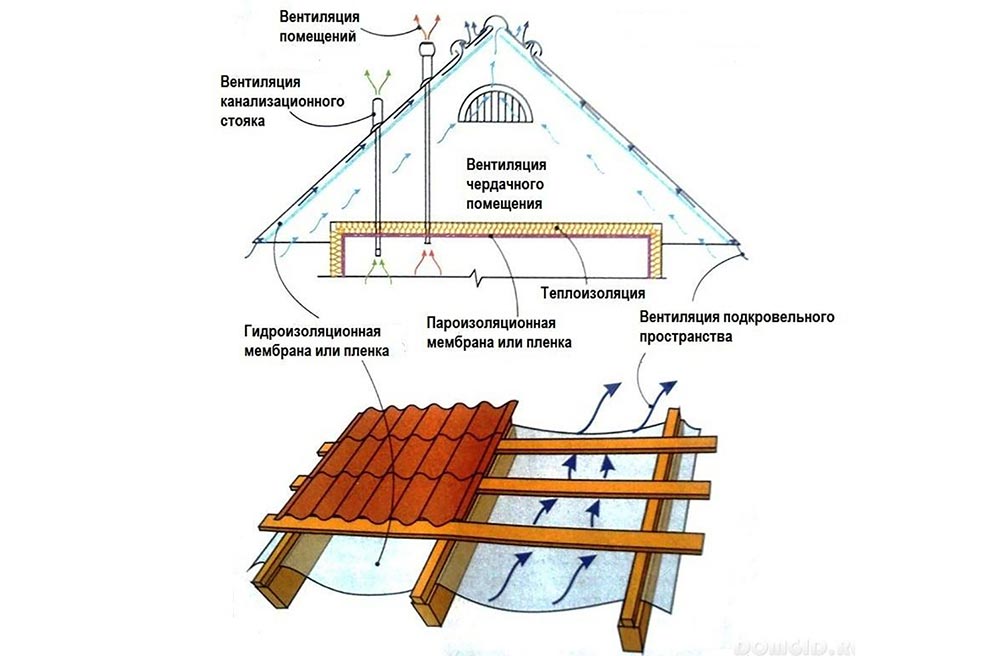

А зачем вообще необходимо проветривание подкровельного пространства? Может быть, можно обойтись и без него? Пусть теплый влажный воздух поднимается вверх и остается там… К сожалению, такой вариант грозит многими неприятностями: протечками кровли, ухудшением теплоизоляционных свойств утеплителя, гниением деревянных элементов (стропил, обрешетки), порчей битумной черепицы.

Дело в том, что теплые влажные пары, поднимающиеся вверх и не нашедшие выхода наружу, при разнице температур на улице и в помещении конденсируются в подкровельном пространстве.  Пар образует множество микроскопических капелек воды, которые оседают на обрешетке, стропилах,  утеплителе. В результате стропильная система начинает гнить, утеплитель разрушается.

Зимой скопление теплого воздуха в подкровельном пространстве приводит к большой разнице температур на внутренней и внешней поверхности кровли. Снег на такой крыше периодически подтаивает, образуя наледи и сосульки. Это становится причиной протекания битумной черепицы, ее отсыревания и растрескивания.

Следует отметить, что сооружение вентилируемого конька (и вообще системы принудительной вентиляции) более актуально для теплых чердаков и жилых мансард, то есть там, где в подкровельном пространстве заложен утеплитель. Холодные чердаки прекрасно вентилируются через слуховые окна.

Таким образом, вентиляционная система для мягкой кровли с теплым чердаком или жилой мансардой является обязательной. И самый эффективный способ ее обустройства — сооружение вентилируемого конька, позволяющего проветривать подкровельное пространство по всей его протяженности.

Вентиляция чердака через слуховые окна

Вентиляция с помощью слуховых окон В качестве вентиляции чердака можно использовать только слуховые окна, не оборудуя систему продухов и отдушин. Этот вариант не слишком эффективен, так как под окнами и над ними воздух может застаиваться.

Чтобы улучшить воздухообмен и снизить объемы застойных мест размер слуховых окошек делают 60 см х 80 см. Монтируют их в противоположных фронтонах. Сначала изготавливаются деревянные каркасы, прикрепленные стойками к стропилам. На каркас крепится материал кровли. Лучше выглядят окна, оформленные теми же материалами, что и крыша. В качестве отделки проемов вокруг окон хорошо подходит вагонка. Оконная коробка в проем устанавливается в последнюю очередь. Все щели между каркасом окна и кровлей следует тщательно закрывать.

Правила размещения вентиляционных окон:

• окна размещаются на равных расстояниях от конька, карниза и боков;
• между окнами должно быть расстояние более одного метра;
• дизайн окна должен гармонично вписываться в общий вид строения;
• в окно можно вмонтировать вентиляционную решетку для чердака, покрасив ее в тон крыши.

Зачем нужны кровельные проходные элементы?

Проходные элементы или просто проходки позволяют установить вентиляторы и вентиляционные каналы на любой кровле, обеспечивая при этом герметичность узла за счет уплотнителей. Проходные элементы подбираются в зависимости от кровельного материала, конструкции крыши и диаметра вентиляционного прохода. Производители кровельных материалов выпускают проходки для черепицы, мягкой кровли, металлочерепицы, фальцевой кровли. Проходки могут отличаться между собой элементами примыкания к кровле, и способом монтажа. Обычно они устанавливаются параллельно с укладкой кровельного материала, но некоторые модели можно монтировать на готовую крышу.

Видео

https://trubaspec.com/ventilyatsionnye/kak-sdelat-i-ustanovit-gribok-na-trubu-ventilyatsii-pravila-ustroystva.html

http://vse-o-trubah.ru/ustanovka-ventilyatsionnoj-truby.html

Установка и вывод трубы вентиляции на кровлю

http://bouw.ru/article/kak-vivesti-trubu-ventilyatsii-na-krishu

https://infotruby.ru/primenenie/ventilyatsionnyj-vyhoda-na-kryshe

http://proroofer.ru/aksessuary/ustanovka-ventilyacionnoj-truby-na-kryshe-svoimi-rukami.html

https://trubaspec.com/vidy-trub/kak-ustanavlivat-ventilyatsionnye-truby-na-kryshu-detalnaya-instruktsiya.html

Проход дымохода с сечением «квадрат» или «прямоугольник»

Для того чтобы узел прохождения дымоотвода, имеющего квадратное сечение, был максимально герметичным, требуется изготавливать наружный и внутренний фартуки (часто для этого применяется тонкий листовой металл). Обычно сначала монтируется внутренний, а после – внешний, обустраиваемый непосредственно на поверхности кровельного пирога. При создании нижнего фартука на трубе из кирпича делается разметка, соответствующая расположению всех деталей фартука. Затем производится штробление по намеченным линиям – штроба выполняется болгаркой на глубину не менее 1,5 см. Ее требуется очистить от пыли и просушить.

Фартук кровельный из стали с полимерным покрытием

Далее монтируются все планки фартука, при этом их края вставляются в проделанную штробу и фиксируются герметиком. К самой трубе фиксация осуществляется при помощи кровельных саморезов

Если где-то есть необходимость стыковки, то важно помнить, что нахлест отдельных элементов друг на друга должен составлять примерно 15 см – только в этом случае удастся добиться рекомендуемого уровня герметичности. В нижней части фартука монтируется специальный галстук для стока воды

Он направляется в сторону ендовы или карниза

Он направляется в сторону ендовы или карниза.

Схема устройства примыкания дымохода к крыше

После можно переходить к обустройству наружного фартука. Нужно помнить, что на этот момент металлочерепица уже должна быть уложена на крыше. Детали этого фартука уже не обязательно заводить в штробу – достаточно просто прикрутить кровельными саморезами к самой трубе

Важно обеспечить хорошее соединение фартука и металлочерепицы и не забыть о гидроизоляции. Кстати, гидроизоляционное покрытие должно быть заведено на дымоход примерно на 5 см

Закрепить его можно строительным скотчем

Закрепить его можно строительным скотчем.

Из чего состоит кровельная вентиляция

Данная конструкция для проветривания подкровельного пространства по строению простая, но эффективная. Она состоит из таких составляющих:

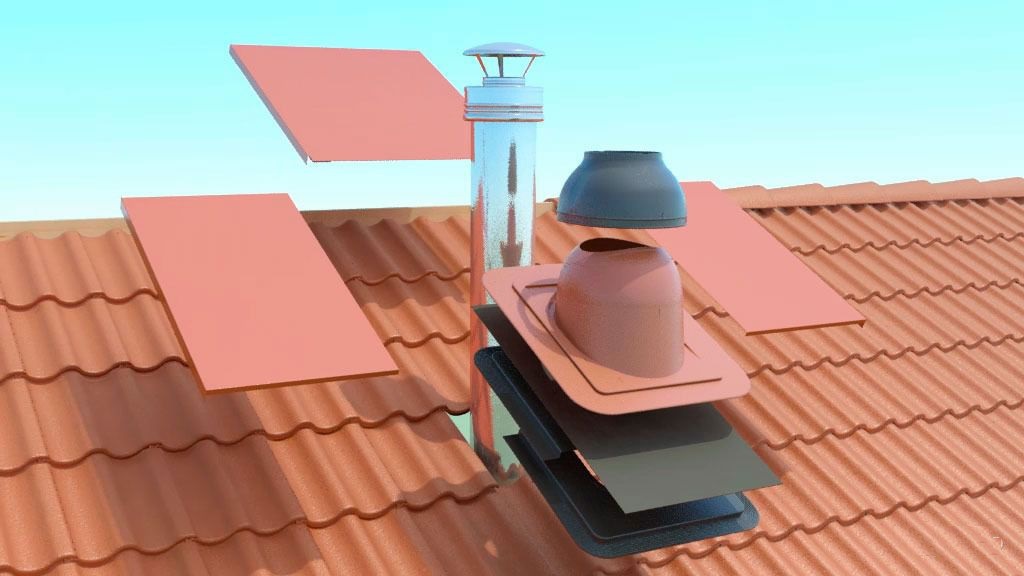

1. Кровельной проходки. Ее предназначение в сохранении герметичности перехода от кровли к самой вентиляционной трубе. В зависимости от материала, из которого сделана крыша, различают проходные элементы для металлочерепицы, профилированных листов, фальцевой или битумной кровли;
2. Вентиляционного выхода. Это труба, через которую происходит воздухообмен подкровельного пространства с окружающей средой;
3. Дефлектора. Это колпак, он монтируется на верхний край вентиляционной трубы, чтобы защищать ее от механических загрязнений и обеспечивать оптимальную тягу в системе. Данный элемент состоит из диффузора, который повышает давление, и заставляет вентиляцию «работать», и колпака.

Вместо конструкции, приведенной выше, которая состоит из вентиляционной трубы и дефлектора на ней, на крыше из битумной черепицы применяются иные за внешним видом кровельные аэраторы. Они образуют собой козырек, под которым располагается боковая щель с решеткой.

Разновидностей материалов, из которых производятся элементы много, но наиболее эффективные детали делают из пластика и нержавейки. Поскольку окружающая среда имеет перепады температур, конструкцию нагревает солнце, свое воздействие оказывает коррозия, а эксплуатация их бывает и в кислотной среде, то эти материалы являются наиболее стойкими к перечисленным факторам.

Правда, перед тем, как установить выбранную конструкцию, нужно определить причину возникновения конденсата. Ведь теплоизоляционный материал бывает мокрым и через наличие повреждений в изоляции крыши.

Как установить вентиляцию на крышу

Определившись с местом установки, можно приступать к монтажу системы вентилирования:

1. Приобрести необходимые элементы вентиляции, соответствующие материалу кровли, размеру скатов, оттенку.
2. В кровельном материале выполняют отверстие. К крыше прикладывают шаблон, который обычно идет в наборе с вентиляционными элементами, обводят его маркером и вырезают.
3. Тот же вырез нужно перенести на все слои кровельного пирога.
4. В соответствии с тем же шаблоном, выполняют отверстия под саморезы.
5. Поверхность кровли очищают и обезжиривают.
6. Прокладку, идущую в наборе, с внутренней стороны обрабатывают герметиком. Соединяют контуры уплотнителя с вырезом в крыше и прижимают прокладку.
7. Накладывают вентиляционный элемент на уплотнитель и фиксируют саморезами.
8. В проходной элемент вставляют трубу и проверяют ее вертикальность.

Важно! О надежности монтажа вентиляционного элемента должен свидетельствовать излишек герметика, выдавленный из-под прокладки.

Какие материалы используются для утепления кровли?

Для обустройства теплой крыши важно, чтобы изоляционный материал соответствовал всем нормам и стандартам, приемлемым именно для кровельных работ. Чаще всего, для этих целей используются:

• минерально-волокнистая вата в матах или рулонах;
• пенополиуретановые плиты;
• пенополистирольные плиты.

Для крыш подойдут любые материалы, в инструкции которых есть отметка о свойствах теплопроводности. Выражается она чаще всего в значениях Вт/(м-К)

Для утепленных кровель важно чтобы теплоизоляционный материал укладывался по всем нормам и стандартам строительных работ. Это и обеспечит качество изоляции от влияния погодных факторов

Строители рекомендуют отдавать предпочтение для кровли утеплителю с показателем теплопроводности в 0,35 или 0,40 Вт/(м-К). К тому же, толщина утеплённой прослойки может быть разной. Выбор необходимого размера определяется по применению определенных типов кровель, а также конструкции ее деревянного каркаса.

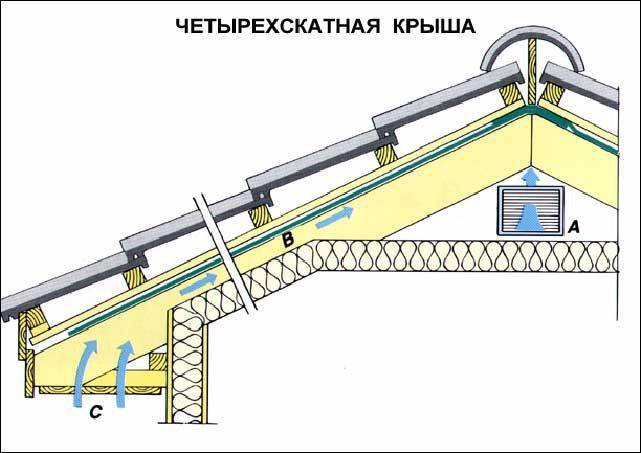

Вентиляция вальмовой крыши

Вентиляцию вальмовых крыш условно можно разбить на две группы — проветривание холодного чердака и утеплённой мансарды.

Обустройство вентиляции холодного чердачного помещения трудностей не представит. Благодаря большому объёму чердака здесь практически нет преград для нормальной циркуляции воздушных потоков. Воздухообмен происходит через карнизный свес, конёк и хребет. Слуховые окна, забранные решётками и расположенные на противоположных сторонах крыши, обеспечивают сквозняк.

Естественная циркуляция воздуха происходит через вентзазор в кровле и слуховые окна

Когда нужно усилить вентиляцию, устанавливают аэраторы вдоль прохода ендов. Но они имеют смысл, если угол наклона ската более 45°. В противном случае на сложных участках в зимнее время из-за скапливания снега работа аэраторов будет неэффективной.

При небольших наклонах лучше сделать принудительное проветривание, используя кровельные вентиляторы, инерционные турбины либо насадки достаточной высоты, чтобы их не засыпало снегом.

Вентиляция утеплённого подкровельного пространства (мансарды)

Проветривание мансарды желательно планировать во время строительства, поскольку её обустройство более трудоёмко, чем оборудование вентиляции холодного чердачного помещения. Здесь нет свободной циркуляции воздуха, оттого пространство для воздухообмена создаётся за счёт смонтированной между утеплителем и настилом обрешётки.

Циркуляции воздуха в утеплённом помещении происходит зп счёт вентиляционного зазора в кровельном пироге

К тому же обязателен зазор не менее 2–3 см между гидро- и теплоизоляцией. Если глубина стропил не позволяет сделать нужный зазор, то их наращивают с помощью досок.

Но такой метод воздухообмена довольно трудно сделать на крышах сложных форм с множеством изломов и примыканий. Потому кровельщики советуют монтировать прямо на утеплитель диффузионные мембраны (паропроницаемые), которые пропускают влагу лишь в одном направлении.

Особенности плоской кровли

В последнее время кровля данного типа становится все более популярной. И примечательно, что её можно увидеть не только на крышах жилых домов, но и гаражей, террас и других помещений.

Основное преимущество плоской кровли – это значительно уменьшение площади крыши. Это позволяет неплохо сэкономить на кровельных работах и различных материалах.

Но стоит отметить и недостаток плоской кровли. Во время обильного снегопада и снеготаяния возможно проникновение влаги в утеплитель. Также не исключены протечки. Во избежание этого необходимо правильное устройство вентиляции кровли.

На поверхности крыши устанавливаются вентиляционные выходы, внешне напоминающие трубы с колпачками. Иногда их называют «аэраторы». Главное правило при установке – это равномерное распределение труб по всей поверхности крыши.

Проход через кровлю из профилированного настила

Узел прохода через кровлю из профилированного настила имеет свои особенности и выполняется доборными элементами. Они помогают обеспечить надежность герметизируемых выводов труб. Для выполнения работ на профилированное покрытии кровли устанавливают фартук, он располагается вокруг всей трубы.

В местах примыкания фартука к профнастилу производится уплотнение кровельным герметиком. Также гидроизоляция выполняется вокруг трубы. Удобно для этих целей использовать кусок кровельной мембраны.

Узел прохода через кровельную конструкцию представляет собой металлическую систему, которая используется при обустройстве вентиляционных шахт.

Если система имеет общее назначение, то она располагается на стаканах из железобетона, далее осуществляется крепление механическим способом. Основным предназначением таких узлов выступает транспортировка воздушных потоков, которые не отличаются химической активностью. Уровень влажности данных потоков не превышает 60 %.

Вывод

Главное, не экономить на качестве выбираемых строительных материалов и комплектующих.

А в случае необходимости обращаться за помощью к специалистам, которые смогут обеспечить качественную консультацию и дать правильные советы. Ведь если при выполнении работ по монтажу вентиляции будут допущены какие-либо ошибки, то значит, что в последующем из-за неэффективности системы придётся снова предпринимать новые меры.

Стоит помнить, что жилой дом – это как живой организм, который нуждается в правильном уходе и аккуратном использовании. А также очень требователен к наличию свежего воздуха и дышит как человек. И при отсутствии вентиляции строительные конструкции безвозвратно погибнут.
