Вентиляция котельной в частном доме, требования и расчет

Нормативная база при устройстве вентсистемы

Стандартные требования к помещению с котлом прописаны в СНиП II-35-76 «Котельные установки». В частности, в них указано:

• в котельной оборудованной газовым котлом необходимо установить вентиляцию, причем выход воздуховодной трубы монтируется на потолке;
• рядом с каналом для дымохода пробивают еще один, для чистки дымохода от сажи. Его расстояние должно быть ниже на 30 см от основного;
• ветровые массы поступают в котельную через вентканал, если котел находится на кухне, то через вентиляционную решетку в дверях;
• чтобы рассчитать необходимый приток воздуха, нужно знать мощность газового оборудования;
• если приток ветровых масс с улицы, то на каждый 1 кВт мощности котлоагрегата – от 8 см2 продухов;
• если воздух поступает из соседних комнат, то на каждый 1 кВт мощности котлоагрегата от 30 см2 продухов.

Не стоит пренебрегать этими правилами, особенно если монтируется вентиляция в котельной частного дома своими руками. С остальными требованиями также стоит ознакомиться с помощью нормативов СНиП.

Пошаговый монтаж вентиляции и дымохода

В котельной частного дома нужна приточно-вытяжная вентиляция и дымоход для работы газового котла. В стене придется пробурить минимум 3 отверстия: для притока, вытяжки и отведения продуктов сгорания от отопительного прибора.

Поступление приточного воздуха можете сделать под дверью в котельную, но этого будет недостаточно. Для нормальной работы газового оборудования на противоположной от прибора стене дополнительно поставьте приточный клапан.

Вытяжное отверстие сделайте в верхней части стены под потолком. Удобное место расположения – рядом с дымоходом котла.

Для монтажа элементов вентиляции подготовьте трубы из нержавейки диаметром 150 мм, приточный клапан, монтажную пену, герметик. Из инструментов понадобится перфоратор или электродрель с набором коронок и сверл. Подготовьте пассатижи, отвертки, молоток, уровень.

Пошаговый монтаж вытяжки и дымохода предлагаю рассмотреть на примере настенного газового котла:

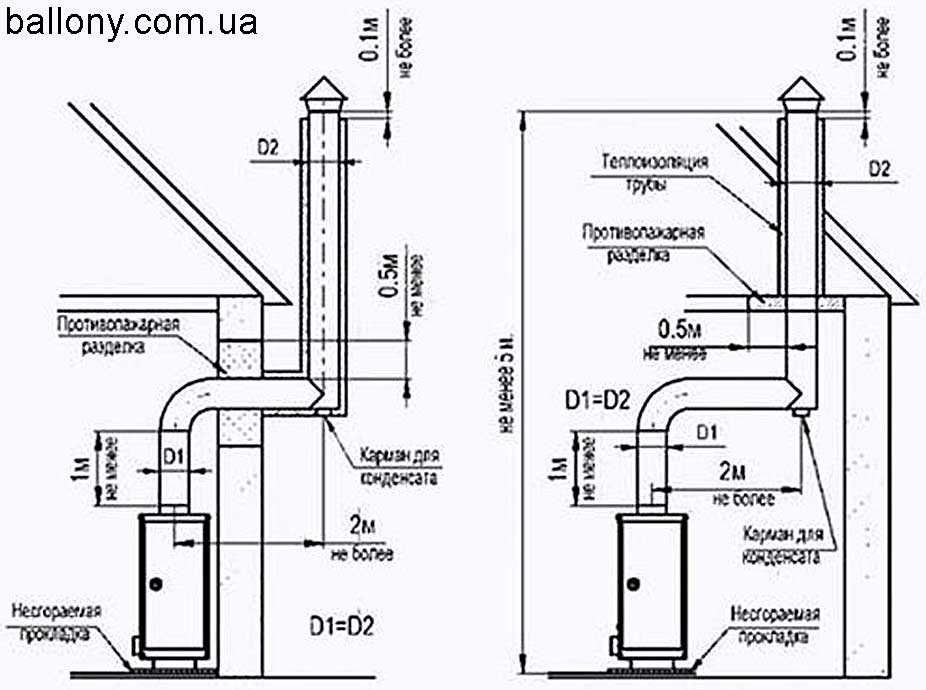

1. От газового настенного котла выход дымохода будет располагаться в верхней части стены. Рядом надо предусмотреть отверстие для вытяжной вентиляции.

Сделайте разметку места бурения двух отверстий. Со стороны улицы установите строительные леса или небольшие подмостки для удобства работ.

2. Подготовьте трубу из нержавейки, фасонные переходники для вытяжки и дымохода. Под диаметр каналов будете бурить отверстия в стене.

3. Из труб и фасонных элементов соберите дымоход и канал вытяжной вентиляции. Стыки для плотности перед соединением деталей обработайте герметиком, усильте по периметру саморезами. Должно получиться 2 прямые трубы.

На верхнюю часть установите дефлекторы. На нижнюю часть закрепите тройник. От бокового отверстия пойдет канал через стену в дом. Оставшееся нижнее отверстие тройника закройте заглушкой.

Узел исполнит роль отстойника для конденсата и скопления грязи. Когда нужно будет прочистить трубы, откроете заглушки.

4. В стене по разметке пробурите сквозные отверстия. Одно окно должно получиться строго напротив выхода дымохода настенного котла. Другое отверстие – это вытяжная вентиляция в газовой котельной для естественного воздухообмена.

Пробурите его с небольшим отдалением от дымохода в удобном месте.

5. Выставите трубы по месту установки. Проверьте уровнем вертикальное расположение. Убедитесь, что боковой выход тройника расположен соосно сквозному отверстию в стене.

6. При помощи хомутов и крепежных элементов зафиксируйте надежно трубы к карнизу дома.

7. После надежной фиксации вертикального дымохода и вытяжного воздуховода подсоедините горизонтальные каналы к боковым выходам тройников.

Трубы введите в дом через сквозные отверстия. Уровнем проверьте, чтобы небольшой уклон горизонтальных каналов получился в сторону улицы, иначе конденсат потечет внутрь помещения.

8. Проходящие сквозь отверстия в стене горизонтальные каналы укрепите распорками из кусков деревяшек или обрезков доски. Оставшиеся зазоры запеньте монтажной пеной.

9. После высыхания монтажной пены обрежьте ножом излишки заподлицо со стеной. Сверху замажьте раствором цемента.

10. В доме вытяжной канал обрежьте на уровне плоскости стены. В будущем закроете отверстие декоративной решеткой. Проверьте работу вытяжной вентиляции, поднеся к каналу дымящийся сверток подожженной бумаги. Дым должен втягиваться в отверстие.

11. После установки дымохода и вытяжки приступайте к обустройству приточной вентиляции в котельной. Одной щели под дверью будет недостаточно. Для работы газового котла нужен объемный приток воздуха с улицы.

Решите проблему установкой приточного клапана диаметром 150 мм. Прибор состоит из утепленной трубы, оголовка с фильтром и уличной декоративной решетки. Если клапан меньше диаметра, рекомендуемого газовым инспектором, установите 2 штуки.

12. В нижней части стены электродрелью с алмазной коронкой просверлите 2 сквозных отверстия. Пылесосом удалите пыль после бурения. Внутрь готовых отверстий вставьте утепленные гильзы клапанов. Зазоры заделайте герметиком.

Со стороны помещения на каналы закрепите оголовки с фильтром. С улицы приточные отверстия закройте декоративными решетками.

Работу приточной вентиляции проверьте листом бумаги. Он будет отклоняться от оголовков поступающими потоками воздуха. Интенсивность притока регулируйте заслонками на воздушных клапанах.

Первый запуск

Насколько эффективно работает вентиляция в котельной с газовым котлом, проверяйте при закрытой двери. Воздухообмен должны круглосуточно обеспечивать приточные и вытяжные каналы.

Для получения точных замеров скорости движения воздуха и газов используйте прибор – анемометр.

Размещение газовой котельной

Нормативными документами разрешено размещать котел отопления тепловой мощностью до 30кВт включительно в помещении кухни, (при этом требуется наличие отдельной газовой магистрали), при условии, что высота потолков и объем комнаты больше 220 см и 7,5 кубов соответственно.

Первое требование — помещение должно быть обязательно облицовано огнестойким материалом или штукатуркой, а при использовании котла с открытой камерой горения – предусмотрено окно площадью не менее 250дм2. Для загородного дома такой вариант является вполне приемлемым, но для частного дома постоянного проживания требования полноценного отопления обеспечит более мощный вариант.

К сведению! Современными требованиями разрешено устанавливать газовые котлы, использующие природный газ метан, даже в чердачных или подвальных помещениях. К приборам, работающим на сжиженном газе, требования жестче — их устанавливают только не выше первого этажа.

Поэтому отопительное оборудование преимущественно выносят в обособленное помещение, а лучше в отдельное строение – газовую котельную.

Самые жесткие требования пожарной безопасности относятся к газовым котельным и системам на жидком топливе.

Назначение вентиляции

Вентиляция котельной состоит из двух функциональных подсистем: приток атмосферного воздуха и отвод уходящих газов от отопительного котла.

Расчет и монтаж вытяжки-ответственный процесс. Источник фото: th360.ru

Назначение системы дымоотвода:

1. Подача кислорода в составе воздуха в необходимом количестве для полного сжигания топлива. Дефицит кислорода уменьшает эффективность работы котельной установки из-за потерь, вызванных неполным сгоранием топлива. Кроме того несгоревшие частицы топлива проходят по газовому тракту котла и дымоотводящих каналов, вызывают преждевременный износ поверхностей оборудования, заносят сажей дымоходы и загрязняют окружающую среду.
2. Вывод вредных дымовых газов, образовавшиеся в результате процесса горения. При несоблюдении технологических правил эксплуатации котельного оборудования в части топочных режимов, угарный газ попадает в помещение с образованием опасной концентрации вредных веществ в воздухе, что является угрозой для здоровья окружающих.
3. Выполняет функции вытяжки газового котла в частном доме при аварийных утечках дымовых газов или природного газа в топочную. Такая ситуация возможна в случае нарушения целостности газопровода, отрыва газового пламени от горелки, а также при падении разрежения в топке.

3

Если в котельной установлено мощное отопительное оборудование, следует монтировать вентиляционную систему на механической тяге. Она функционирует, благодаря специальным канальным вентиляторам. Их технические характеристики подбираются с учетом диаметра имеющихся вентиляционных каналов.

При этом мощность таких вентиляторов всегда берут с запасом около 25–30 % при максимальной нагрузке на них. Заметим, что мощностные показатели вентиляционных устройств зависят еще от длины воздуховода и числа изгибов, имеющихся в нем. Желательно устанавливать вентиляторы в алюминиевых либо медных корпусах. Такие приборы обладают высокой стойкостью к возгоранию и плавлению.

Вытяжная труба с зонтиком

Оборудование для создания механической тяги достаточно дорогое. Но сэкономить на его монтаже можно. Достаточно смонтировать вентиляцию только на выдув либо только на приток.
Но подобная система будет не самой безопасной. Да и эффективность ее работы не очень высока. Поэтому специалисты советуют выполнять полную механизацию процессов воздухообмена в котельной.

Экономичность и качество работы вентиляции повышается и при установке автоматики. Сейчас созданы системы контроля, которые при запуске котельного оборудования сразу же включают вентиляторы, а отключают их, когда вытягивать угарный газ не нужно (при отключенном котле).

Что еще учесть при обустройстве вентсистемы?

Существуют и другие требования к вентиляции. Они не менее важны, чем описанные выше. Вентсистему делаем полностью герметичной. Даже небольшая утечка копоти либо газа может стать причиной взрыва оборудования или ухудшения здоровья домочадцев. Герметичность воздуховодов обеспечиваем термоизоляцией. На все имеющиеся стыки наносим слой герметика, используя составы с повышенной стойкостью к открытому огню и повышенным температурам.

Расчет вентсистемы для бытовой котельной произвести сравнительно просто. Придерживаемся основного правила. Оно гласит: отток должен равняться показателю трехкратного воздухообмена, а величина притока определяется как сумма объема выделяемого при горении воздуха и определенной ранее величины оттока (немного подробнее об этом мы расскажем в следующем разделе). Если вы не дружите с математикой, доверьте расчет вентиляции специалистам. Им, кстати, можно заказать и составление точного проекта системы проветривания котельной. Руководствуясь им несложно обустроить своими руками любую по сложности вентиляцию.

При расчете системы особое внимание уделяем определению характеристик дымохода вентсистемы. Его диаметр зависит от мощности отопительного агрегата

В большинстве случаев сечение дымохода берут таким:

• 17 см – при мощности 40 кВт;
• 13 – 30 кВт;
• 12 – 24 кВт;
• 19 – 55 кВт;
• 22–23 см – 80–100 кВт.

Высота трубы дымохода берется такой, чтобы ее конец выступал на 3–5 м над кровельным коньком

Обратите внимание! При установке дымохода допускается делать максимум три изгиба либо поворота на всем его протяжении. Оптимальный материал для изготовления этой конструкции – нержавейка или оцинкованная сталь

Расчет вентиляции

Для естественного проветривания помещения 5х4 м2 и высотой потолка 2,4 м., требуется рассчитать необходимый объем воздуха путем умножения всех величин. В данном случае, он равняется 48 м3. Параметр воздухообмена высчитывается исходя из следующих значений: 6 м (необходимая высота) – 2,4 м (высота потолка). Все величины умножаются на 0,25, и прибавляется 3 = 8,4. Затем полученное значение умножается на объем воздуха: 48*8,4 = 149,4 м3.

Полученную сумму необходимо сравнить по специальной таблице в разделе «Площадь сечения воздуховода». В примере сечение воздуховода составит 180 м2.

Вентиляция для газового котла рассчитывается по формуле 0,01 м2/10 КВт. Если котел мощностью от 30 КВт, то объем поступающего воздуха должен составлять не менее 0,03 м3. Согласно законодательным нормам сечение воздуховода должно составлять 130 мм.

Принудительные вентиляционные системы или вытяжная вентиляция котельной

Искусственная вентиляция или климатические вентиляционные системы призваны изменять микроклиматическую обстановку в конкретных помещениях. В нашем случае это котельная. С учётом того, что в современных котлах установлены датчики, которые регулируют работу котла в зависимости от окружающих факторов, то поддержка микроклимата в котельной позволить не только обеспечить правильную работу котла, но и даже сэкономить. Такие системы представлены калориферами, фильтрами и вентиляторами, которые работают в кооперации. Среди таких систем различают такие типы:

• Приточно-моноблочная.
  Комплекс, который может устанавливаться практически в любых помещениях.
• Приточно-вытяжная.
  Приток и вытяжка воздуха в такой системе осуществляется механически, что позволяет регулировать температуру внутри помещения. Наверняка вы видели прототип таких комплексов в старых зданиях, когда из подвала раздаётся много шума. Конечно для дома эти системы не такие шумные, но всё же достаточно много создают неудобств. Поэтому устанавливаются в подвальных помещениях и преимущественно там, где нужна большая мощность котельного оборудования.

Расчет вентиляции котельной

Рассчитывая вентиляцию нужно понимать, что требования по СНиП разнятся для газового оборудования. Вентиляция для маломощных котлов до 30 кВт рассчитывается по другой методике.

Диаметр трубы в зависимости от расхода

Сперва определяется объём помещения: 4х5х2,7=54 куб.м. Оценим воздухообмен: от нормативного показателя высоты потолка нужно вычесть высоту помещения, умножить на так называемый коэффициент штрафа и прибавить 3 метра – (6-2,7)*0,25+3=3,825.Чтобы узнать значение циркуляции воздуха, перемножим полученное значение показателя воздухообмена на объём помещения: 3,825*54=206,55 куб.м.

Для газовых котлов применяется схема приточной вентиляции котельной 0,01 куб.м. воздуха на каждые 10 кВт мощности котла, а также учитывается 30% запаса. Если котёл 30 кВт, то приток воздуха должен быть 0,03 куб.м. в секунду.

Согласно нормативным документам вытяжной воздуховод должен быть 130 мм. Если естественный приток не удовлетворяет потребности котельной, то в канал устанавливается принудительная вентиляция.

ТРЕБОВАНИЯ К ПОМЕЩЕНИЮ ДЛЯ КОТЕЛЬНОЙ

Нельзя говорить о вентиляции в котельной коттеджа или частного дома, забывая о требованиях к устройству самого помещения.

Ведь параметры воздухообмена напрямую с ними связаны. Начиная с выбора места размещения тепловых агрегатов, определено, что индивидуальные котельные могут быть:

• отдельным зданием;
• пристройкой к дому;
• интегрированными в дом (кроме случаев превышения мощности 360 кВт);
• расположены на крыше.

Законодатель уточняет, что выше первого этажа размещение не рекомендуется, кроме крышного расположения. Нередкой является установка агрегатов с мощностью до 60 кВт в кухнях (при площади не менее 15 кв. м плюс 0,2 кв. м на каждый кВт).

Распространено мнение о том, что нельзя монтировать котлы, работающие на сжиженном газе, в подвале. Однако указания и нормы на этот счет отсутствуют, кроме недопустимости хранения там баллонов с газом.

Нюансы внутреннего устройства котельных:

1. Высота – не менее 2,5 м (по другим нормативам – 2,2 м и даже 2 м, если мощность оборудования менее 60кВт);
2. Площадь помещения – не менее 15 кв. м, ширина – достаточная для удобного пользования и ремонта (не уточняется);
3. Площадь остекления – не менее 0,03 кв. м на 1 куб. м котельной (касается освещения, а также вентиляции в газовой или другой котельной частного дома);
4. Огнестойкость стен и прочих ограждений – 45 мин.;
5. Расстояние от агрегата до негорючей стены – не менее 20 см, до горючей – 100 см.

Также указано, что желателен прямой выход на улицу (либо в прихожую, но с огнеупорной дверью, открывающейся наружу, шириной не менее 0,7 м). В любом случае желательно придерживаться максимально жестких правил. Чтоб не возникало проблем с контролирующими органами или при подключении к газоснабжению.

Виды вентиляционных систем

Вентиляцию в котельных можно производить естественным или принудительным путём. При естественной вентиляции воздух в помещение поступает и выводится без участия специального оборудования. В принудительной вентиляции оно используется.

Естественная

При такой системе воздух циркулирует в помещении из-за гравитационного давления, которое образуется за счёт разности плотности холодного и тёплого воздуха, а также ветровым напором.

Забор воздуха выполняется через окна, форточки, вент.решётки в дверях. Вытяжка производится через воздуховоды, расположенные, как правило, под потолком либо в перекрытии. Вывод трубы надо делать над крышей.

Например, котел устанавливают напротив входа, а вытяжку делают над котлом. Воздух снизу проходит через помещение и поднимается наверх к вытяжке. Расположение окна может быть произвольным, на любой из стен. При этом нельзя размещать отверстие рядом с котлом.

Зимой перепад температур может навредить работе устройства. Рекомендуется делать вытяжное отверстие не ближе, чем 1,5 м от него.

Принудительная

Сегодня выпускаются котлы с закрытыми топочными камерами, куда воздух подаётся специальными вентиляторами. В них применяются воздушные фильтры и калориферы для предварительного подогрева воздуха. В мощных котлах устанавливаются газососы, создающие в топке разрежение. Это нужно для того, чтобы дым перемещался по газоходам.

При этом регулируется количество газа, который поступает в котёл. Это требует менять количество воздуха, который поступает в топку для полного сгорания газа. Чтобы согласовать теплотехнику и аэродинамику используются датчики определяющие температуру теплоносителя и давление тяги в топке.

Требования к конструкции и нормы СНиП

Требования к конструкции определяются действующим положением СНиП за номером СП 2.04.05-91.

Конструкция с газовым котлом

Главным фактором является обеспечение воздухообмена в котельном помещении с газовым котлом. При этом в расчет берется техническая спецификация и мощность оборудования. Если котел является закрытым, то главным критерием будет объем использованного воздуха. Для получения 1 КВт энергии требуется порядка 0,1 м3 газа.

Как правильно оборудовать вентиляцию для газового котла:

• Нагнетательный патрубок необходимо монтировать в нижней части стены.
• Топочный патрубок оборудуется выше камеры сгорания.
• В нагнетателе монтируется дроссель для ограничения изменения направления воздуха.

Конструкция с твердотопливным котлом

Главным негативным последствием при эксплуатации твердотопливного котла является периодическое попадание угарных газов и шлака в помещение. При этом, объем использованного воздуха повышается до 15% по сравнению с газовым котлом.

При монтаже твердотопливного котла стоит учитывать ряд факторов:

• Вытяжка монтируется непосредственно над зоной образования продуктов горения.
• Расстояние до дымохода должно составлять не менее 0,5 м.
• Также, требуется установить обратный клапан. Его необходимо постоянно обслуживать, чистить от загрязнений и проверять на предмет образования дефектов.
• Нагнетательный патрубок оборудуется прямо над топочной камерой и зольником.

Согласование проекта

Проект газовой котельной передается на согласование в газовую службу.

Только проектной документации недостаточно, домовладельцу придется приложить к нему пакет документов:

• технический паспорт котельного оборудования;
• санитарно-гигиеническое заключение;
• инструкция по эксплуатации агрегата и сертификат его соответствия техническим требованиям.

В зависимости от сложности проекта процесс согласования длится до трех месяцев. Если у специалистов-газовиков претензий к проекту нет, его заверяют печатью и возвращают заказчику. Теперь он может приступать к монтажу котла. При наличии каких-либо замечаний по проектной документации последняя возвращается на доработку, а затем проходит процедуру согласования повторно.

Многие предприятия утилизируют отработанное масло за ненадобностью. На самом деле это довольно эффективный вид топлива. Изготовив печь на отработанном масле своими руками. вы можете получить бесплатный источник отопления. Смотрите инструкцию по сборке.

Варианты устройства теплого пола в ванной комнате разберем в этой рубрике.

Для чего нужна вытяжка?

Основной задачей, возлагаемой на вентиляционную систему в котельных частных домовладениях, является высокоэффективное удаление из пространства побочных продуктов сгорания топлива. Следует помнить, что воздействие даже небольшого количества угарного газа на человеческий организм может стать фатальным. Утечка достаточной концентрации голубого топлива взрывоопасна.

В условиях отсутствия конструкции, хорошо вентилирующей помещение, существенно снижается производительность газового оборудования, что обусловлено недостаточным притоком воздуха, обеспечивающим процесс горения топлива. Подобная ситуация часто сопровождается снижением тепловой эффективности и заметным повышением расхода магистрального или баллонного газа.

Высокомощные напольные котлы, не обеспеченные эффективной вытяжной конструкцией, могут потребовать внеплановой чистки топки. Скопление сажи вызывает сужение внутреннего диаметра воздухоотводящей системы, поэтому продукты горения не вытягиваются из помещения, а активно скапливаются в обогреваемом пространстве.

Последствия отсутствия вентиляции

В процессе сгорания природного и баллонного голубого топлива происходит активное выделение окислов такого элемента, как углерод, а также азота, серы и чрезвычайно опасных для человека формальдегидов. Скапливание таких токсинов в воздухе вызывает чувство вялости и сонливости, провоцирует головокружение и обильное слезотечение. Поэтому абсолютно все помещения с газовым оборудованием, вне зависимости от их площади и назначения, в обязательном порядке оснащаются вентиляцией.

Правильно выбранный и грамотно установленный вентиляционный канал не только обеспечивает одновременную подачу уличного воздуха на горелку газового оборудования, но также отвечает за отвод формирующихся в процессе функционирования котла продуктов горения

При этом важно помнить, что к одному дымоходу должно подключаться не более двух единиц оборудования, работающего с применением газа. В противном случае заметно повышается риск неэффективного удаления токсичных веществ и перерасхода топлива

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Требования, предъявляемые к вентиляции для газового котла в частном доме

Для эффективного и безопасного функционирования газового котла нужно соблюдать требования, которые предъявляются к его установке.

Прежде всего, для устройств большой мощности обязательным является отдельно стоящее помещение — котельная.

Её необходимо выделить именно по причине неспособности вентиляцией удалять отработанный воздух из жилых помещений, а также из-за взрывоопасности топлива. Это, прежде всего, относится к большим частным домам, которые отапливаются напольным котлами, оборудованными открытой камерой сгорания.

Внимание! Использование подвального помещения в качестве котельной, если котёл работает на сжиженном газе — недопустимо. Котельная располагается в отдельном строении, так как у сжиженного газа большой удельный вес и в случае утечки он накапливается и создаёт угрозу взрыва

Согласно СНиП 2.04.05. II-35, такие помещения должны быть оснащены вентиляционной системой. Работе вентиляции способствуют открывающиеся окна и отдельная постоянно открытая продушина — также указанные в списке требований. Канал вентиляции должен находиться в верхней части помещения. Его снабжают ревизионным отверстием для чистки, поскольку загрязнение воздуховода может помешать воздухообмену. При этом лучше, если воздуховод канальной вентиляции будет сделан из негорючего материала.

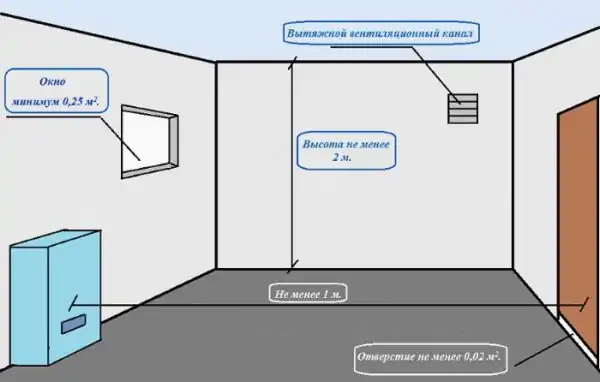

Фото 1. Схема устройства котельного помещения в частном доме. Стрелкой указано расположение вентиляционного канала.

Для небольших помещений, где смонтированы настенные газовые котлы малой мощности, вентиляция может быть оборудована в подсобных помещениях (ванная, кухня). В таких приборах работает закрытая камера сгорания, а приток и удаление воздуха осуществляется через коаксиальный (труба в трубе) воздуховод, который отдельно выводится на улицу через стену.

Общие требования к помещению для установки газового котла в частном доме

Риски, связанные с газовым отоплением – пожарная опасность и утечка газа. Для установки оборудования нужно получить разрешения местной администрации, газовых и пожарных служб. Какие предъявляются требования к помещению для установки газового котла в частном доме?

Нормативы

Требования к установке газового котла в частном доме регламентируются следующими документами:

• СНиП и ДБH от 2001 г.;
• СНиП II-35-76 и 42-01-2002;
• 41-104-2000 СП.

Особенности газового оборудования – пожарная опасность и взрывоопасность. Кроме этого утечка газа может привести к отравлению жильцов. Правила установки газовых котлов в частных домах учитываются в процессе проектирования отопительной системы, при монтаже и настройке (о схемах отопления частного дома с газовым котлом).

Общие правила

Общие требования – объем помещения для установки газового котла в частном доме, освещенность, вентиляция. Нормативный метраж оконного проема – 0,03 квадрата на метр кубический минимум. Мощность вытяжки должна быть втрое больше суммарного объема перегоняемого за час воздуха в обычной комнате. Обязательно наличие в котельной окна с форточкой и двери на улицу.

Габариты помещения:

• при мощности котла до 30 киловатт – 7,5 кубометров;
• до 60 киловатт – 13,5;
• свыше 60 – минимум 15 кубометров.

Для газовых котлов свыше 6 киловатт на каждый киловатт добавляют 0,2 кубометра помещения. Требования к газовому котлу на кухне: подсоединение к газовой магистрали выполняется шлангом в металлической оплетке; нельзя для дымохода использовать гофрированную трубу, только стальную оцинкованную (как правильно сделать дымоход для газового котла). Желательно наличие датчика утечки газа.

Перед покупкой и установкой котла необходимо оформить разрешение от Гостехнадзора и пожарников. При отсутствии техусловий для установки газового котла в частном доме эти инстанции вправе отказать в оформлении разрешения.

При самовольной установке владелец подвергается штрафу.

Рекомендуется перед установкой проконсультироваться с пожарным инспектором, т.к. в разных районах могут быть свои нюансы, а нормы видоизменяются со временем. У владельца должны быть в наличии паспорт котла и сертификат соответствия.

Детализация требований

Где можно устанавливать газовый котел в частном доме, допускается ли установка котла вне помещения котельной?

Для размещения подходит любая комната на любом этаже при условии, что мощность отопительного оборудования (котел + бойлер косвенного нагрева + отопительные приборы) в сумме не превышает 150 киловатт, а высота потолка – не менее двух метров. То есть, настенный агрегат можно повесить в кухне, для напольного понадобится котельная.

Требования к помещению, где установлен настенный газовый котел:

• требования к стене для настенного газового котла: капитальная огнеупорная, предел огнестойкости материала – ¾ часа. Перегородка должна выдерживать вес агрегата (гипсокартон исключается);
• планировка такова, чтобы при возгорании пламя не распространялось в соседние комнаты;
• расстояние от пола – не меньше 80 сантиметров, до потолка – не меньше полметра;
• объем кухни – не менее 7,5 кубометров;
• обязательно: окно и дверь, открывающаяся на улицу (на балкон).

Для притока воздуха из соседней комнаты в стене или двери делают отверстие не меньше 0,02 квадрата, забирают решеткой. Если облицовка стен выполнена горючим материалом (пластик, обои), перед монтажом котла участок для него зашивают негорючей прокладкой 3-миллиметровой толщины. Агрегат крепят так, чтобы между корпусом и стеной оставалось 4 см минимум.

Если объем комнаты меньше указанного, устанавливать больше двух отопительных приборов или бойлеров запрещается (бойлер косвенного нагрева — схема подключения к газовому котлу). Котлы, работающие на естественной циркуляции, устанавливают только в подвальных помещениях.

Напольный газовый котел, требования к установке:

• площадь помещения для газового котла в частном доме – минимум 4 квадрата;
• высота потолка – от 2,5 метров;
• ширина наружной двери – 0,8 метра минимум;
• облицовка стен – из негорючих материалов;
• расстояние до стен – не меньше полметра.

Вентиляционное отверстие оборудуют под потолком, на удалении от дымохода (что такое коаксиальный дымоход для газового котла). Дымоход должен быть герметичным, верхняя часть – выше уровня кровли. Сечение – больше отводящего патрубка котла.

Расположение газового котла в частном доме должно быть таким, чтобы к рабочим узлам был свободный доступ в случае необходимости ремонта и для обслуживания.

Материал пола: бетонная стяжка, камень и т.д. (прочный и негорючий). Запрещается хранить в котельной и поблизости легковоспламеняющиеся материалы.

Для чего нужна

Постоянный приток необходимого количества воздуха обеспечивает нормальное сгорание топлива в камере сгорания. В результате недостаточной добычи, топливо сгорает менее эффективно, что снижает производство тепла и увеличивает потребление газа.

Вентиляционная система имеет специфические требования, поэтому ее параметры должны соответствовать рассчитанным в проекте – многое зависит от диаметра воздуховода, его длины и способа подачи воздуха. Параметры системы приточного воздуха для газового котла с целью максимизации эффективности системы отопления рассчитываются индивидуально для каждой ситуации и модели газового прибора. Необходимо учитывать конструктивные особенности здания, которые также играют важную роль в вентиляции котельной.

Как выбрать материалы

Для проектирования вытяжки материалы выбираются исходя из следующих критериев:

• Площадь помещения.
• Расстояние до потенциально опасных горючих материалов.
• Типа котельной.
• Какой тип вентиляции планируется сооружать.

Выбор подходящего котла:

• Газовые настенные;
• Твердотопливные;
• Котлы на жидком топливе;
• Электрические;
• Смешанные (работающие на разных видах топлива).

Монтаж системы вентиляции стоит проводить исключительно в теплое время года – весной, летом и ранней осенью. В первую очередь, требуется разметить помещение и определиться с местом установки оборудования. Далее монтируются трубы и патрубки, производится подключение вентиляторов к электросети.

Как работают вентиляционные системы

Рассмотрим подробнее, как работают различные типы вентиляции в помещении с газовым котлом:

В случае механической тяги необходимо установить вентилятор. Устанавливается в вентиляционную решетку на входе воздуха в помещение. Естественная тяга отличается тем, что воздушные массы движутся из-за разницы в давлении в помещении и за окном. Но даже в этом случае, при нормальной тяге, установка небольшого вентилятора не повредит. Механический тип вентиляции создает принудительный поток кислорода и эффективно удаляет просроченный воздух.

• Иногда в котельных устанавливается комбинированная система вентиляции – приточно-вытяжной. Комбинация механической и естественной вентиляции создает хорошие условия для безопасной эксплуатации газового агрегата.
• Самая простая система вентиляции – это система без воздуховодов. Это специальные отверстия в потолке или стенах, иногда соединяющие две комнаты, например, кухню и ванную комнату.
• Если в квартире или доме имеется большое количество газов и пыли, то устанавливается канальная вентиляция. Это рассчитанная система труб, проходящих через здание. Расположение труб и их диаметр рассчитывается специалистом.

Естественная циркуляция в помещении с газовым котлом

Необходимо полипропиленовый патрубок установить в продух. Если отопительное оборудование, мощность которого 30 кВт, то патрубок подойдет диметром Ø15 см. Металлической сеткой защищается вход снаружи. Чтобы посторонние запахи и мусор не попадали в помещение, внутри трубы устанавливается клапан.

Продукты сгорания попадают прямо в вытяжную трубу, установленную над отопительным оборудованием. Труба для приточного воздуха предназначена для попадания свежего воздуха в камеру сгорания, поэтому этот воздуховод монтируют сразу за топкой. Эффективность работы естественной вентиляции в котельной напрямую зависит от погодных условий. А согласно нормативам, воздух в таком помещении должен обновляться 3 раза в 1 час.

Нормы воздухообмена при данной системе вентилирования просчитать нельзя. В практике часто встречается, когда для естественной вентиляции делают дыру через стену, диаметр которой 150 мм, в отверстие вставляют вентиляционную трубу, снаружи защищают ее сеткой, с другой стороны монтируют обратный клапан. С финансовой стороны такой вариант достаточно не дорогой, а эффективность работы очень хорошая.

Плюсы и минусы двух систем вентиляции

принудительная вентиляция дороже в монтаже; при неисправности вентиляторов или при отсутствии электроэнергии вентиляция не работает; естественная вентиляция не требует больших финансовых затрат; легкая в монтаже; не требует особого ухода; естественный воздухообмен зависит от погодных условий; принудительная вентиляция может справляться с большими площадями.

Установка вентиляции в котельной должна соответствовать общепринятым нормам. Приступать к работе без предварительно составленного проекта нельзя. Перед монтажом котла, необходимо внимательно изучить рекомендации по эксплуатации от производителя.

• https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/trebovaniya-k-kotelnoj-v-chastnom-dome.html
• https://derevyannie-doma.com/instruktsii/ventilyaciya-v-kotel-noy-chastnogo-doma-s-gazovym-kotlom-trebovaniya-normy.html
• http://obustroen.ru/inghenernye-sistemy/ventilyaciya/ventilyaciya-v-kotelnoj.html
• https://aqua-rmnt.com/ventilyaciya/ventkanal-dlya-gazovogo-kotla-v-chastnom-dome.html
• https://bouw.ru/article/normativnie-trebovaniya-k-gazovoy-kotelynoy-v-dome
• https://stroychik.ru/otoplenie/trebovaniya-k-kotelnym-v-chastnom-dome
• https://teplospec.com/gazovoe-otoplenie/pravilnaya-ventilyatsiya-dlya-gazovogo-kotla-v-chastnom-dome-normy-i-pravila.html
• http://fb.ru/article/272737/ventilyatsiya-v-kotelnoy-v-chastnom-dome-vidyi-i-trebovaniya-kak-sdelat-ventilyatsiyu-v-kotelnoy-chastnogo-doma
• http://msklimat.ru/ventilyatsiya-kotelnoj-v-chastnom-dome-normy.html
