Как правильно обустроить вентиляцию канализационного стояка

Возможные элементы автономной системы

Существует несколько типов резервуаров для сбора жидких отходов: абсорбирующие, т.е. с земляным дном, герметичные ямы и септики.

Поглощающие

Наиболее распространенными являются те, которые имеют как можно более простую конструкцию – земляные ямы, или фактически бездонные ямы. Эти баки дешевле, но это худший из возможных вариантов. В землю выкапывается мини-яма, которая затем постепенно заполняется сточными водами. Это позволяет опасным жидким компонентам беспрепятственно проникать в почву, загрязняя ее, и этот “радиус огня” может быть достаточно широким. Твердые частицы постепенно опускаются на дно, где они уплотняются в тяжелую массу. Как только карьер заполняется сточными водами, он засыпается обратно и готовятся новые природные резервуары.

Герметичные

Этот вариант гораздо лучше подходит для окружающей среды. После выемки грунта в него помещается бетонный или металлический (“облегченный вариант” – из пластика) контейнер, который полностью предотвращает возможную утечку вредных веществ непосредственно в землю. Возражений против этих конструкций нет: они надежны и гигиеничны. Однако многих не устраивает то, что для обустройства такого экологического септика необходимо специализированное оборудование. Еще один “минус” – регулярная уборка ям с помощью машины для навозной жижи.

Септики

Они идеальны. Это пластиковый, абсолютно герметичный контейнер. Его преимуществом перед септиком является частичная дезинфекция, очистка сточных вод. В жидкое вещество добавляются бактерии, которые ускоряют разложение твердых веществ. В результате вода очищается на 50-60%. Для дальнейшей очистки жидкости используются фильтры. Эти конструкции, состоящие из 2-3 контейнеров, часто изготавливаются сами по себе: например, из бетонных дисков или кирпичей.

Любой тип септиков требует наличия системы вентиляции. Промышленные септики могут быть оснащены им. При строительстве системы вентиляции учитываются материалы резервуаров, характеристики конструкции, ее расположение на площадке и глубина залегания.

Необходимость вентиляции и ее виды

Наличие в доме стояков сечением более 50 мм, два и более этажей и большое количество сантехнических приборов диктует необходимость установки системы вентиляции. Резкий залповый слив большого объема воды образует вакуум труб, вследствие чего происходит опустошение сифонов. И именно отсутствие гидрозатвора позволяет запахам свободно проникать в помещение.

Даже в случае оборудования дома трубами большого размера и минимальной угрозой перекрытия сечения сливным потоком, воздух из канализации все равно может появиться в помещении. Причина – малый размер сифонов. При отсутствии пользования канализацией 3-5 дней вода высыхает и образуется пустота, клапан гидрозатвора снова не работает и ароматы распространяются в дом. Неприятностей можно избежать, если есть вентиляция канализации в частном доме, которую достаточно просто сделать своими руками. Система может состоять из обычной фановой трубы или использовать вакуумный клапан. Оба варианта хороши, используются не только в частных домах, но и квартирах, причем самой эффективной считается схема, где есть и фановая труба и клапан, играющий роль нужного дополнения.

Виды канализации

Проведение канализации в доме предполагает обустройство наружной и внутренней канализации.

Внутренней является разводка труб, монтаж фановой трубы и стояка.

К наружной относится совокупность труб, идущих от дома до септика или станции глубокой очистки.

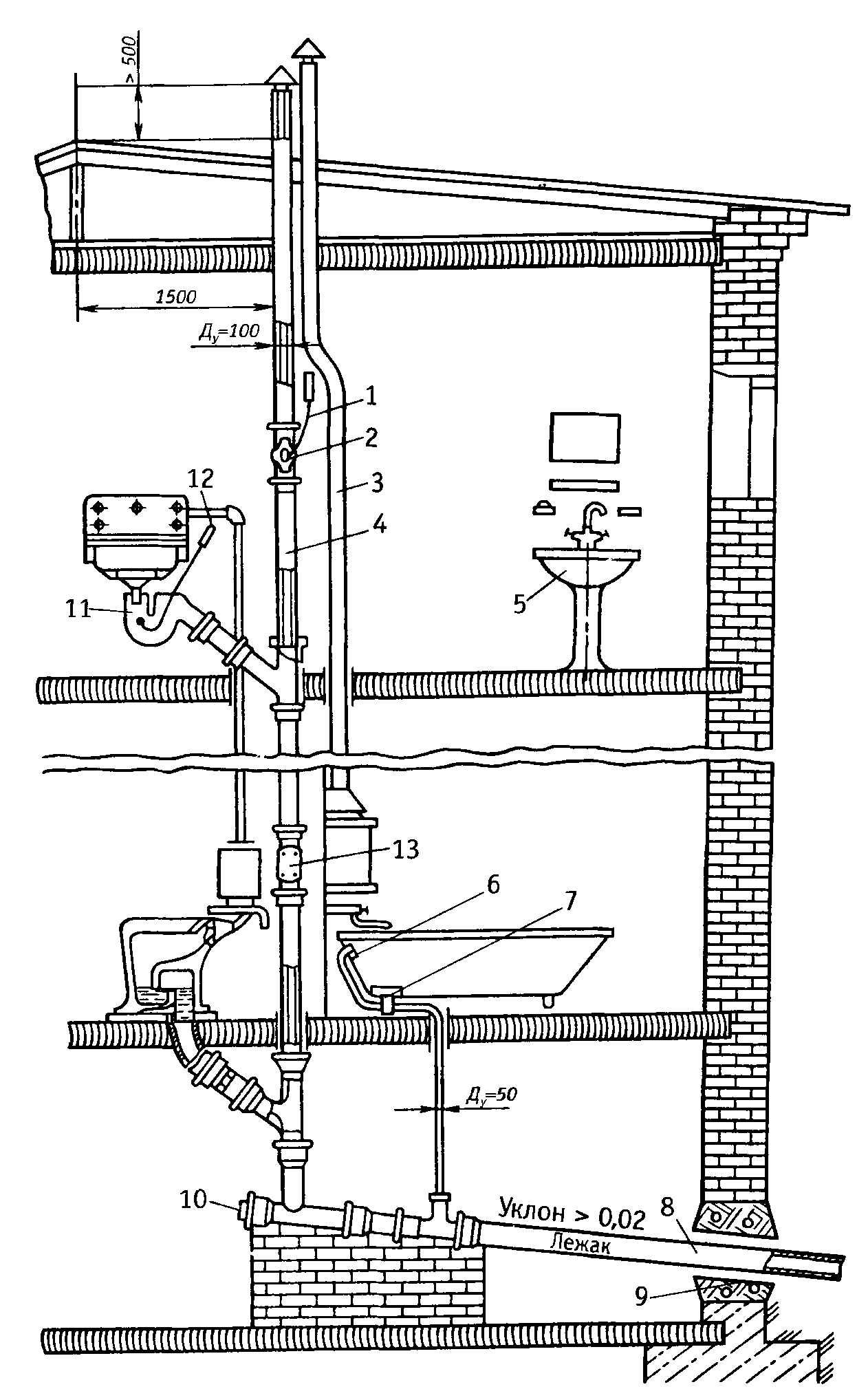

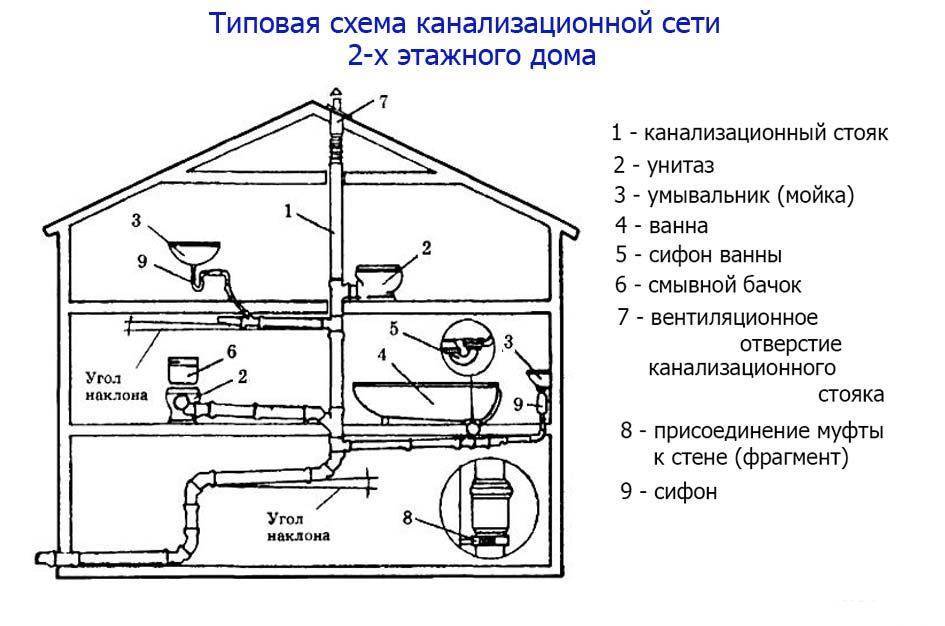

Схема внутренней канализации

Выбирать схему канализационной системы нужно исходя из планировки каждого дома. Идеально, когда всё сантехническое оборудование привязано к одному коллектору, по которому будет проходить сток вод.

В большом доме, с несколькими санузлами, правильнее предпочесть такой схему, в которой будет минимум две выгребные ямы или септика. А в двухэтажном доме необходимо установить стояки.

Как составить схему канализации для частного дома:

1. составьте план дома;
2. определите места расположения стояков;
3. отметьте места расположения сантехнических приборов и определитесь со способами их подключения;
4. изобразите трубы, идущие от фасонных частей и стояка до сантехники, и все элементы соединения;
5. проделайте это для каждого этажа;
6. определитесь с габаритами фановой трубы и стояка;
7. суммируйте длину всех внутренних труб;
8. на завершающем этапе составьте схему внешней канализации.

Как выбрать трубы для канализации

Трубы для внешней и внутренней канализации используются разные.

Для прокладки труб внутри применяют поливинилхлоридные и полипропиленовые трубы серого цвета. Для лежаков и стояков используют трубы диаметром 110 мм, а для отвода стоков — 40 и 50 мм. Повороты делают двумя пластиковыми коленами, изогнутыми под прямым углом.

Часто, трубы для внешней канализации имеют оранжевый цвет, диаметр 110 мм и необходимую жесткость. Можно применять и двухслойные гофрированные трубы.

Свойства труб

Чугун:

• долговечные и прочные, предназначенные для больших нагрузок.
• дорогие, тяжелые и хрупкие, коррозия внутренней части может способствовать засорам.

Полипропилен:

• легкие и гибкие, хорошо выдерживают большую температуру воды.
• недостатков нет.

Поливинилхлорид:

• недорогие и легкие, применяются для наружной канализации.
• Хрупкие, большую температуру воды переносят плохо.

Санитарные правила и нормы

1. СанПиН 2.2.4.548-96 «Гигиенические требования к микроклимату производственных помещений» — настоящие санитарные правила и нормы предназначены для предотвращения неблагоприятного воздействия микроклимата рабочих мест, производственных помещений на самочувствие, функциональное состояние, работоспособность и здоровье человека.
2. СанПиН 2.4.1.3049-13 «Санитарно-эпидемиологические требования к устройству, содержанию и организации режима работы дошкольных образовательных организаций» — настоящие санитарно-эпидемиологические правила и нормативы направлены на охрану здоровья детей при осуществлении деятельности по воспитанию, обучению, развитию и оздоровлению, уходу и присмотру в дошкольных организациях.
3. СП 1009-73 «Санитарные правила при сварке, наплавке, и резке металлов» — настоящие правила распространяются на все виды сварки, наплавки и термической резки металлов, применяемые в промышленности и строительстве.

Советы

Если вы не знакомы с типами аэраторов, желательно воспользоваться помощью опытного мастера-водопроводчика. Именно он расскажет вам обо всех тех важных преимуществах, которыми обладает это устройство, и о том, как оно улучшит работу бытовой канализации. К организации работы канализационной системы вентиляции обычного дома необходимо подходить с определенными требованиями, которые позволят более эффективно обслуживать устройство.

Эти требования могут включать следующее:

• выхлопная труба должна быть расположена на высоте не менее 1 метра над крышей;
• если в жилом помещении должно быть несколько канализационных стояков, которые будут соединены в одну трубу, то их лучше всего строить с трубами одинакового диаметра;
• не устанавливайте колпачки на дымоходные трубы, чтобы предотвратить конденсацию на них теплых газов в холодную погоду – в противном случае трубы могут забиться;
• вентиляционная система является автономной системой, поэтому ее нельзя комбинировать с общей вентиляционной системой всего здания, а также с дымоходной вентиляцией;
• от окон и балконов, эта труба может быть размещена на расстоянии не менее 4 метров;
• не размещайте дымовой патрубок вблизи свесов крыши, так как он будет быстро поврежден в результате дождя, лучшим решением будет установка дымового патрубка через кровельное покрытие на крыше.

Сифон, который имеет прорыв в потоке, защитит его от вредных микроорганизмов, которые могут там появиться. Согласно правилам, этот вид строительства является обязательным для размещения в заведениях общественного питания. Сифон, обеспечивающий прорыв воздуха в канализацию, будет иметь небольшой зазор между отводом жидкости и канализационной трубой.

Прямой сброс в канализацию в этом случае неприемлем из-за самой конструкции используемого сифона. Жидкость будет стекать в воронку и только затем в трубу. Установку такого устройства должен выполнять опытный специалист.

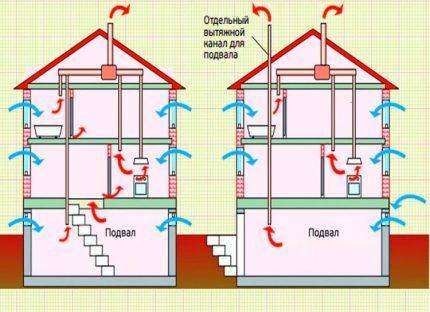

Приоритетный объем воздухообмена

Нормативные документы предназначены для определения параметров естественного оборота воздуха. Для жилого помещения площадью 30 м2 воздухообмен должен составлять 4.5 м3 воздуха на 1 м2. При бóльшем объеме помещения, на каждого человека требуется 30 м3 свежего воздуха в час.Согласно законам гравитации теплый воздух, насыщенный паром нашего дыхания и прочими бытовыми испарениями движется вверх. Это свойство учитывается при проектировании системы. Приточные компоненты располагаются ниже вытяжных

В кухне и санузле показатель должен быть в пределах 110-140 м3/ч. Для принудительной вентиляции показатели будут больше.

Для обустройства вентиляции в своем доме отлично подходят пластиковые трубы диаметром 160 мм. Этот параметр обеспечивает поступление воздуха около 30 кубических метров за 1 час при высоте воздуховода 3 метра. При иных показателях эффективность будет меньше.

При необходимости увеличения пропускной способности можно увеличить сечение воздуховода и его длину. Для обеспечения максимальной тяги в каждой комнате, на одном этаже должна быть одинаковая длина воздуховода.

Что это такое

Фановая труба – это часть трубопровода канализационной системы, соединяющая ее напрямую с атмосферой и исключающая опустошение гидрозатворов сантехнических приборов от возможного разрежения при сливе отработанной воды.

В свою очередь, гидрозатвором называется специально изогнутая канализационная труба на выходе из сантехнического прибора. Она, естественным образом, частично заполнена водой, которая выполняет роль водяной пробки, чтобы исключить попадание неприятного воздуха из труб канализации непосредственно в помещение. К примеру: гидрозатвор у унитаза изготовлен в корпусе, а к мойке прикручивают специальное изделие – сифон.

Важно! Если фановый трубопровод отсутствует в системе канализации, то в момент слива определенного количества воды на рядом расположенных гидрозатворах могут пропасть водяные пробки и тогда через пустые трубы станут свободно просачиваться в жилые помещения не очень приятные канализационные запахи. Фановая труба для унитаза. Фановую трубу еще называют вентиляцией канализационной системы

Ее наличие в канализации позволяет решить две важные задачи одновременно:

Фановую трубу еще называют вентиляцией канализационной системы. Ее наличие в канализации позволяет решить две важные задачи одновременно:

• При вентиляции происходит удаление вредных газов из системы канализационных стоков;
• Вентиляция трубопровода поддерживает атмосферное давление во всех элементах канализации, не давая возникнуть разрежению воздуха при сливе больших объемов воды одновременно.

Отсюда вывод: фановая труба является важным атрибутом при устройстве системы канализации в жилых домах.

Правила СНиП

При вентиляции системы следует учитывать требования СНиП, предъявляемые к внутренней водопроводной системе:

1. Диаметр вентиляционной системы в канализационной сети должен совпадать с диаметром стояка.
2. Необходимо подвести вентиляционную трубу к крыше и подсоединить ее к верхней части трубы.
3. Инструкция позволяет подключить 4 или более стояков к одному вытяжному устройству. В этом случае диаметр готового вентиляционно-вытяжного устройства должен соответствовать диаметру самого большого выпуска в комбинируемой группе.
4. При прокладке вентиляции из сборных конструкций должен быть предусмотрен уклон для отвода конденсата.
5. На неотапливаемых чердаках вентиляционные каналы должны быть утеплены, при этом их цена увеличивается незначительно.

Проложите канализационный трубопровод через вентиляционную шахту дома или через крышу.

В то же время, высота с:

• плоская неиспользованная крыша – 200 мм,
• Наклонная крыша – 200 мм,
• поперечное сечение сборного вала – 100 мм,
• открывающиеся балконы и окна – от четырех метров,
• крыша, при подключении 4-х труб – 3 м.

Допускается также строительство невентилируемых стояков для сточных вод в домах отдыха. Однако необходимо обеспечить вентиляцию внешней канализационной системы (например, септиктенка).

Как изготовить дефлектор своими руками

Устройство вентиляции канализации в частных домах своими руками, как правило, сопровождается использованием дефлектора. Он необходим для увеличения силы тяги в вентканалах.

Для изготовления дефлектора своими руками необходимо выполнить ряд последовательных действий:

1. Выбрать его модель.
2. Выполнить чертежи в размерах, масштаб 1:1.
3. Подготовить необходимые инструменты.
4. Выбрать и приобрести материалы.
5. Изготовить выкройки деталей из картона.
6. Собрать макет дефлектора из картона, при необходимости – изменить размеры деталей.
7. По выкройкам изготовить детали дефлектора.
8. Собрать устройство в металле.

Выбор модели

Для самостоятельного изготовления лучше выбрать самую простую модель, обеспечивающую эффективную вытяжку из канализации в частном доме.

Смотреть видео

Базовым размером является диаметр фановой трубы, от которого определяются параметры остальных деталей.

Разработка чертежей

Вначале необходимо прочертить сборочный чертеж изделия и рассчитать присоединительные размеры, а также параметры каждой детали в отдельность. Затем нужно выполнить развертки всех деталей в реальных размерах и натуральном масштабе. Чертеж надо перенести на картон.

Подготовка инструментов

По ходу проектирования дефлектора продумывается технология его сборки и инструмент, который понадобится при изготовлении изделия. Но в любом случае необходимо иметь:

1. Простейший чертежный инструмент для создания техдокументации – линейку, угольники 30 и 45 градусов, транспортир, циркуль.
2. Ножницы слесарные для резки листового металла.
3. Напильник – для удаления заусенцев.
4. Маркер, применяемы при нанесении разметки на детали.
5. Дрель для сверления отверстие под крепеж.
6. Сверла по металлу.
7. Молоток слесарный.
8. Тиски слесарные.
9. Шило.
10. Ножницы для картона.

Перечисленный инструмент имеется в распоряжении у практически  практичного хозяина.

Материалы для изготовления дефлектора

Основным материалом является листовой металл. Критерием выбора является его доступность и финансовые возможности. Дефлектор для вентиляции канализационного стояка в частном доме можно изготовить своими руками. Для этого понадобиться:

1. Сталь нержавеющая листовая толщиной 0,25-0,5 миллиметров. Это лучший вариант выбора с точки зрения долговечности.
2. Лист алюминиевый толщиной 0,4-0,8 миллиметров. По долговечности мало уступает нержавейке.
3. Листы из других металлов – меди, титана, цинка и им подобных.
4. Листы стальные из оцинкованной стали толщиной 0,4-0,6 миллиметров. Самый распространенный материал по соотношению показателей цена – качество – доступность.
5. Картон толщиной 1,0-1,5 миллиметров для изготовления макетов и разверток деталей.
6. Заклепки стандартные алюминиевые или вытяжные.

По ходу работы могут понадобиться и другие материалы вспомогательного характера.

Изготовление приспособления

В первую очередь нужно вырезать из картона макеты деталей устройства. Затем из них собирают макет дефлектора, крепление деталей можно производить степлером.

Смотреть видео

После проверки всех размеров на картонных комплектующих, шилом проделываются отверстия в местах установки заклепок. Макет демонтируется, по разверткам вырезаются детали из металла. По следам отверстий от шила,  нужно просверлить отверстия под используемый крепеж.

Далее производится его сборка.

Значимые недостатки в вентиляции канализационной системы

Недостаточность вентиляции канализационного стояка в частном доме проявляется очень быстро в виде неприятных запахов. И причиной тому чаще всего являются следующие распространенные:

• недостаточный размер трубы стояка канализации, приводящий к срыву сифонов;
• длительный простой сантехнического оборудования, приводящий к их пересыханию;
• возникновение трещин в канализационных трубах при нарушении правил их монтажа.

Смотреть видео

Источники

• https://AeroClima.ru/ventilyaciya/v-kanalizatsii/
• http://okanalizacii.ru/sistemy/elem-i-oborud/ventilyaciya-kanalizacii-v-chastnom-dome.html
• https://www.kanalizaciya-stroy.ru/ventilatcia_kanalizacii.html
• https://kachestvolife.club/vodosnabzhenie/ventilyaciya-v-kanalizacii-v-chastnom-dome
• https://sovet-ingenera.com/kanaliz/k-drugoe/ventilyaciya-kanalizacii-v-chastnom-dome.html
• https://TrubaNet.ru/sistemy-ventilyacii/ventilyaciya-kanalizacii-v-chastnom-dome.html

Вентиляция выгребной ямы: назначение и типы

Вентиляционные трубы необходимы не только для предотвращения неприятных запахов в доме, но и для выравнивания давления во всей системе. Однако есть и другая причина, по которой вентиляция является обязательной: при разложении органических отходов образуются горючие газы, а большое накопление этих газов может привести к пожару. Чтобы предотвратить это, выгребная яма должна быть вентилирована. Это не стоит дорого и может быть сделано собственными руками.

Вытяжка очень проста в установке:

1. установить обычную канализационную трубу из ПВХ сечением 100 мм;
2. Прикрепите трубу к стене сзади;
3. вытянуть верхний конец за крышу септического резервуара на высоту ок. 20 см;
4. изолировать трубу снизу с помощью пропитанной битумом конопли;
5. защитить выход листовым металлом от мусора;
6. Бетонируйте выходной вал.

Если выгребная яма установлена без туалета, то ее установка также не займет много времени:

• установить трубопроводную систему рядом с отстойником, размер которой рассчитывается исходя из глубины погружения и высоты слива;
• оборудовать верхнюю часть выпускного отверстия мотором для увеличения тяги;
• прикрыть выход простыней.

Канализационный вытяжной вентилятор готов, и благодаря двигателю зловоние не будет плавать даже в самые жаркие летние дни. Кроме того, в туалете не будет запахов, испарения от разложения больше не будут влиять на древесину, а значит, туалет прослужит дольше.

При строительстве туалета в яме лучше построить его подальше от ямы. Нет проблем с подключением приборов к обычной канализационной трубе диаметром 100 мм и более. А если вы устанавливаете тройник, то просто подсоединяете к нему вентиляционную трубу, что обеспечивает хорошую вентиляцию. В любом случае, вентиляция может быть выполнена двумя способами:

1. Естественный вариант возникает при увеличении давления в канализационном колодце.
2. Вынужденный – воздух вытесняется работой вентиляторов, подключенных к электрической сети.

Естественная

Устанавливается водосточная труба, необходимая для удаления запаха, а установка производится не ниже уровня заполнения канализационной ямы, при этом верхняя часть выходит за пределы крыши.

Поперечное сечение патрубка должно быть больше 100 мм, а верхний конец – не менее 70 см от уровня крыши. Обязательно герметизируйте патрубок и закрепите его зажимами, чтобы не беспокоиться о том, что трубу сдует сильный ветер.

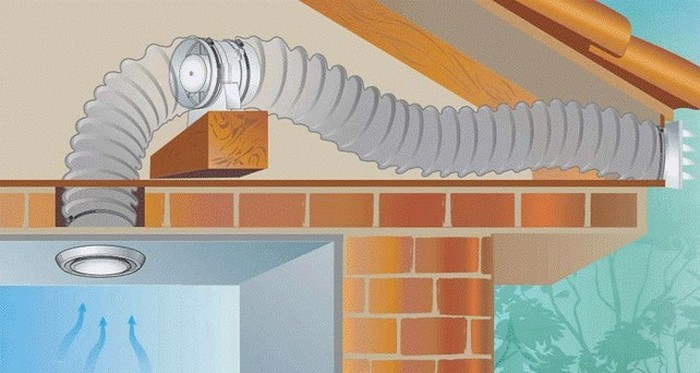

Принудительная

Самый эффективный способ, но требует электричества. Нетрудно сделать вытяжку собственными руками:

1. чтобы провести электричество в туалет;
2. Выберите вентилятор средней мощности (достаточно 300 Вт);
3. Создайте для устройства отверстие, чтобы воздух не скапливался в туалетном отделении;
4. обеспечить некоторые отверстия для свежего воздуха (это может быть простой зазор в пороге).

В этом случае схема не предусматривает установку вентиляционных труб в самой выгребной яме, достаточно вентилятора, который прекрасно отбрасывает воздух, а вместе с ним и все неприятные ароматы.

Альтернатива – аэрационный (вакуумный) клапан

Использование вакуумных (аэрационных) клапанов в качестве альтернативы фановой трубе следует считать чисто условным явлением. Схему с вакуумными клапанами владельцам частной недвижимости остаётся применять лишь в случае полной невозможности монтажа вентиляционного стояка. Низкая надёжность работы аэрационных клапанов подтверждается даже отсутствием какой-либо информации по этим устройствам в документации СНиП.

Двойной аэрационный клапан на сечение канализационной трубы 110 мм. Под выкрученной головкой одной из частей обнаружена простейшая конструкция на основе резиново-пластиковой мембраны

Используются вакуумные клапаны исключительно на системах канализации частных малоформатных домов. Устройство клапана незамысловатое:

• пластмассовый круглый корпус;
• в корпусе сквозное отверстие для клапана;
• мембрана, резиновая прокладка.

Принцип работы устройства тоже прост. Если в канализационной трубе за счёт нарушения баланса давлений создаётся разряженная атмосфера (вакуум), клапан открывается и в трубу засасывается воздух из помещения. Как только давление в трубе выравнивается, клапан возвращается на место.

При желании аэрационный механизм можно сделать самостоятельно. Но в продаже есть заводские продукты, имеющие ходовые сечения 50 и 110 мм. Они недешевые, но более надёжные. Устанавливают аэрационные клапаны обычно в непосредственной близости от сантехнических стояков на верхних точках канализационной системы. Чаще всего монтаж клапана делается на верхнем отводе тройника (крестовины), что смонтирован на линии отвода от унитаза.

Владельцам частных домов, кто сделал выбор в пользу аэрационных клапанов, придётся периодически заниматься техническим обслуживанием этих сантехнических приборов.

Определённый период эксплуатации вакуумных клапанов сопровождается накоплением отложений и загрязнений в том месте, где находится клапанное уплотнение. Герметичность прибора нарушается, запахи канализации начинают проникать в помещение. Поэтому время от времени ТО необходимо проводить, и здесь очередной плюс в пользу первой схемы вентиляции.

Так выглядит монтаж аэрационного клапана на стояке, который будет располагаться рядом с унитазом в туалете частного дома. Это один из распространенных вариантов применения, показывающий вполне эффективное действие

Другой недостаток упрощённой клапанной вентиляции бытовой системы канализации – она работоспособна только в условиях положительных температур. То есть, если аэрационный клапан установлен в области возможного снижения температуры до ноля градусов и ниже, появляется риск нарушения работоспособности системы.

Правила устройства

К проектированию и сооружению канализационной вентиляции частного дома надо подходить с позиций определенных требований, которые гарантируют эффективную работу системы. Вот основные требования:

• вытяжная труба должна располагаться выше кровельного материала минимум на 1 м;
• если в доме планируется установить несколько канализационных стояков, которые будут объединяться в одну выходную трубу, то их сооружают из труб одинакового диаметра;
• колпаки сверху фановых труб не устанавливаются, потому что зимой на их внутренних плоскостям может образоваться конденсат от исходящих теплых газов, что обязательно приведет к закупорке трубы или уменьшению ее сечения;
• вентиляционная система для канализации – это отдельный контур, который с общедомовой вентиляцией объединять нельзя;
• нельзя соединять эту систему с дымоходами;
• от окон и балконных дверей вентиляционная труба должна располагаться минимум на расстоянии 4 м;
• не рекомендуется монтировать фановую трубу рядом со свесами крыш, от атмосферных осадков она может прийти в негодность, оптимальный вариант установки – сквозь кровельный материал на крыше.
