Значение труб для вентиляционной системы
В процессе воздухообмена на каждого проживающего на данной жилплощади гражданина должно поступать порядка 30 кубометров свежего воздуха. Обеспечить его обязана вентиляционная система. Трубы это артерии сложного вентиляционного механизма. По ним из наиболее подверженных загрязнению помещений (туалет, кухня, ванная комната, мастерская, пр.) пары, газы, запахи удаляются. В «благополучные» комнаты (спальня, гостиная, пр.) – подается.
При организации проветривания природным путем в зонах с образованием загрязнений для движения воздуха монтируются вертикальные каналы с выводом на крышу. По ним спертый воздушный поток уходит в атмосферу на значительной высоте: чем патрубок выше, тем эффективнее тяга. Срубы и каркасные постройки, а также здания, где не была предусмотрена вентиляция на этапе проектирования, оборудуются пластиковыми трубами.
При механическом воздухообмене использование труб просто необходимо. Систему труб, шахт дополняют вентиляционные установки по притоку и вытяжке. Принудительная система состоит из специальной трубной разводки прямоугольного или круглого сечения. Подвод осуществляется к каждой комнате, производя в нем воздухообмен.

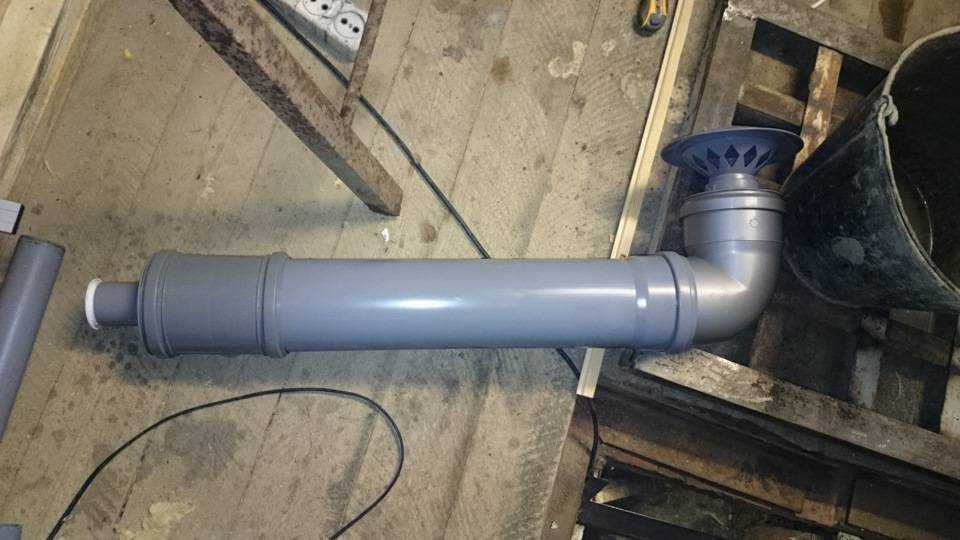

Наряду с металлическими рукавами все активнее устанавливаются трубы из пластика. Это может быть, как полиуретан, так и поливинилхлорид. Тип трубы – средний и жесткий. Температура проходящей воздушной среды не должна превышать +70°С, иначе прочность материала нарушается. Это относится, в частности, к вытяжке из кухни. Рекомендованный список помещений, где можно использовать трубы под канализацию в качестве вентиляции:
- одноэтажные жилые дома небольшой площади;
- производственные площадки малых предприятий;
- гаражи;
- бытовки;
- складские помещения;
- коридоры.
Как видно, это объекты, где к вентиляции не предъявляются повышенные требования, но она нужна, а традиционная система воздухообмена слишком дорого стоит.
Монтаж
Перед установкой системы вентиляции в частном доме собственными руками необходимо спланировать расположение приточных и вытяжных воздуховодов, направление потока воздуха. Планировка всех компонентов системы вентиляции должна быть разработана профессионалами. Выполняется по следующим правилам:
- Помещение, в котором циркулирует наиболее загрязненный воздух, находится в самом конце вентиляционной цепи.
- Воздухозаборник не находится на кухне или в ванной комнате, но выход находится в этом месте.
- Вытяжной вентилятор должен быть расположен как можно ближе к потолку и направлен вверх.
- Вход и выход должны быть расположены как можно дальше друг от друга.
Установка начинается с крыши, где будут расположены основные вентиляционные элементы. Вентиляционная труба подводится к крыше, поднимаясь выше конька на 50 см. Если это условие не будет выполнено, поток воздуха будет идти в обратном направлении. Аэратор должен быть размещен на выходе из трубы, чтобы предотвратить попадание различных отложений.
Воздухозаборная труба подводится сверху и закрывается решеткой. Затем устанавливается воздухозаборная система, из которой воздуховоды выводятся во все помещения. Вентиляционные трубы на крыше не должны крепиться под углом 90 градусов, а точки крепления должны быть тщательно герметизированы.
При использовании электрических вентиляторов следует предусмотреть обратные клапаны, особенно при установке вентиляции в ванных комнатах и кухнях. Все вентиляционные выходы во внутренние помещения должны быть закрыты решетками и предусмотрены горизонтальные секции для отвода влаги. Канальная вентиляция не должна быть подключена к общей вентиляции.
Поэтому при использовании пластиковых канализационных труб для вентиляции существуют те же недостатки, что и при использовании пластиковых вентиляционных труб. Единственным недостатком канализационных труб является проблема встраивания в фитинги, колена, ответвления вентиляционных каналов. Вентиляционная система, изготовленная из обычных пластиковых труб, является оптимальным вариантом для создания эффективной циркуляции воздуха при подготовке соответствующей схемы и качественном монтаже.
Фактически, схема канализации такова, что внутри квартиры не скапливается неприятный запах. Имейте в виду, что при промывке канализационной системы внутри создается вакуум, который протягивает воду по трубам и из коллекционных сифонов, которые присутствуют в каждом приспособлении в доме. Поскольку канализация не герметизирована, вонь со временем начнет просачиваться в дом и причинять неудобства живущим там людям. И запах настолько неприятный, что люди раздражаются и пытаются найти его источник, чтобы его можно было как можно быстрее устранить.
Для начала убедитесь, что система оснащена более чем одним сифоном, потому что на самом деле эти простые отстойники являются гидронасосами, которые предотвращают распространение неприятных запахов, поддерживая вакуум внутри. Желательно, чтобы сифон располагался ниже по течению водостока, потому что он более надежен. Есть еще одна важная причина, и это ужасный запах, излучаемый канализационной системой. Если в доме есть несколько ванных комнат, и одна из них не использовалась долгое время, то вода в установленных ловушках давно высохла, и вакуум нарушается, потому что клапан не работает.
Поэтому важно проветривать систему, иначе запах быстро распространится по всей квартире. Стандартная классическая вентиляция, даже с вентилятором принудительной вентиляции, вряд ли спасет находящихся в ней людей
В этом случае поможет только фоновая труба, способная подавать нагретый воздух под давлением
Он устремляется вверх, и запах выходит через него прямо в атмосферу
В этом случае поможет только фоновая труба, способная подавать нагретый воздух под давлением. Он устремляется вверх, и запах выходит через него прямо в атмосферу.
Немного о самой вентиляции
Прежде чем начать рассказ о том, как создать систему вентиляции в частном доме, стоит познакомиться с самим этим понятием. Согласно существующим нормам (упрощенный расчет), на одного человека, проживающего в доме или квартире, должно приходиться 30 кубометров свежего воздуха. Именно для такого воздухообмена и необходима система вентиляции.
Сам принцип работы таких систем довольно прост. Из так называемых «грязных» комнат необходимо обеспечить вытяжку воздуха. К таким помещениям относят кухню, туалет, ванную и т.д. А вот в чистые комнаты (спальня, зал, гостиная и т.д.) необходимо обеспечить приток свежего воздуха.
Саму систему вентиляции можно разделить на две разновидности:
- естественная;
- принудительная.
Самой простой считается естественная вентиляция. Именно такие системы чаще всего устанавливают в квартирах, в частных и дачных домах, в гараже и других помещениях. Для работы естественной вентиляции в ванной, кухне и санузле устанавливают вертикальные каналы, которые выводятся на крышу. Именно по ним и происходит отток «использованного» воздуха из помещений.
Вентиляционные шахты, как правило, делаются во время строительства дома. Чаще всего при проектировании так называемые «грязные» комнаты располагают ближе друг к другу. Это необходимо, чтобы их шахты проходили рядом и выводились поблизости от конька крыши. Эта особенность необходима, чтобы обеспечить хорошую тягу, ведь известно, что чем выше труба, тем лучше через нее вытягиваются газы.
В каркасных и деревянных домах нет необходимости специально для вентиляционных шахт применять кирпичную кладку. В таких конструкциях можно использовать пластиковые трубы. Точно так же поступают при создании системы естественной вентиляции в уже построенных домах, где шахты не сооружались.
В принудительной системе вентиляции, кроме самих труб и шахт, применяются вентиляторы. Они предназначены для перекачки воздуха. При этом такие системы могут быть, как приточные (подавать воздух с улицы в помещения), так и вытяжные (обеспечивать обратный ток воздуха).
Как правило, принудительная система вентиляции выполняется с использованием различных специальных труб. Они могут быть как круглой, так и прямоугольной формы. Трубы подводятся к каждой комнате и обеспечивают воздухообмен.
Кроме этих двух основных систем, существует еще одна – локальная принудительная вентиляция. В этом случае используются специальные устройства, которые обеспечивают очистку воздуха в помещении и замену его на свежий с улицы.

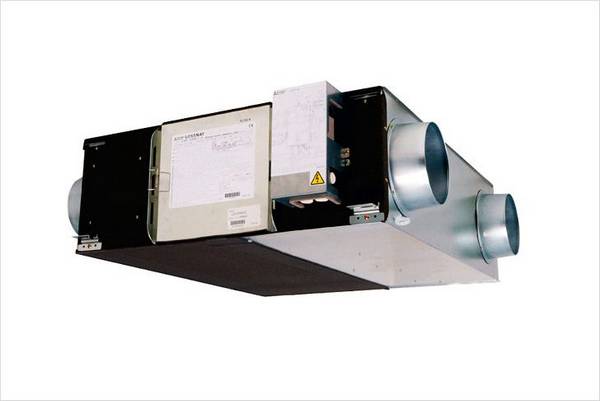

Локальные вентиляционные установки не требуют наличия труб. Такие устройства устанавливаются в комнате и соединяются с улицей при помощи небольших отверстий. В самой установке имеются все необходимые приспособления. Тут могут устанавливаться:
- фильтры;
- вентиляторы;
- рекуператоры;
- подогреватели;
- ионизаторы и т.д.
По сути дела, это самая настоящая система вентиляции, только в миниатюре.
Как устроена канализация в частном доме
Каждая раковина, ванна, и туалет в доме связаны между собой общей канализационной системой, которая выводит все на улицу. При смывании унитаза, все фекалии направляются в септик, который располагается как правило за пределами дома. За достаточно продолжительное время все биологические остатки, которые когда-либо попали в канализацию, разлагаются, испуская довольно неприятный запах.
Простая конструкция септика не предусматривает герметичности, что позволяет запахам беспрепятственно выходить наружу, не попадая в квартиру или дом.
Также, для защиты от неприятных запахов, в каждом санитарном узле располагается гидрозатвор, служащий барьером для газов. Пройти через такой барьер газу не под силу. В результате все неприятные запахи остаются в пределах канализации и септика, что не доставляет неудобств.
Но нередко случаются такие случаи, когда гидрозатвор остается пустым. По различным причинам, жидкость, которая должна находиться в гидрозатворе, там попросту отсутствует. Наглядным примером для этого служат ремонтные работы по замене ванны, унитаза или раковины.
Также нередки случаи, когда вода сама выкачивается в результате образования вакуума, который попросту опустошает все гидрозатворы. Причиной образования такой ситуации может послужить прохождение по канализации большого количества жидкости. Как известно из физики, поршень (а в данном случае это вода, проходящая к септику), проходя по цилиндру, втягивает за собой достаточно большое количество воздуха, а при его отсутствии, втягивает за собой все жидкости, которые как раз и располагаются в гидрозатворе.
Когда это происходит, то продукты разложения фекалий и других предметов, которые находятся в септике, попадают в жилище. Конечно, такую проблему достаточно легко устранить повторным наполнением барьеров, но, когда данная проблема появится, газы уже будут находиться в жилом помещении.
Вентиляция в данной ситуации послужит отличным способом вывода неприятного запаха, не позволяя ему доходить до помещений, что сохранит не только комфортную обстановку в доме, но и здоровье жильцов.
Вентиляция на основе вытяжной трубы
Фановая труба внутри помещения с выводом через перекрытия
Фановая труба используется для соединения трубопровода с вытяжной трубой (вентиляционный канал). Фановые трубы разделяются по форме и материалу. Выбор того или иного изделия зависит от конфигурации канализационных коммуникаций и места их вывода из строения.
Принцип работы
Если система водоотведения не оборудована вентиляционным каналом, то сточные воды, поступающие в канализационный стояк, создают «разрежение» воздуха. Дефицит воздуха частично замещается водой, находящейся в сифонах раковины, ванны и другого оборудования.
При одновременном сливе, особенно в многоквартирных и многоэтажных частных домах, в канализационной трубе создается вакуум, который «срывает» гидрозатвор. Поэтому неприятный запах и вредные газы беспрепятственно проникают в помещение.
В канализационных коммуникациях, где была проведена установка фановой трубы, процесс происходит иначе. Воздух, поступающий через вентиляционный канал при «разряжении» в стояке, защищает целостность гидрозатвора и нормализует давление внутри трубопровода.
Советы по монтажу

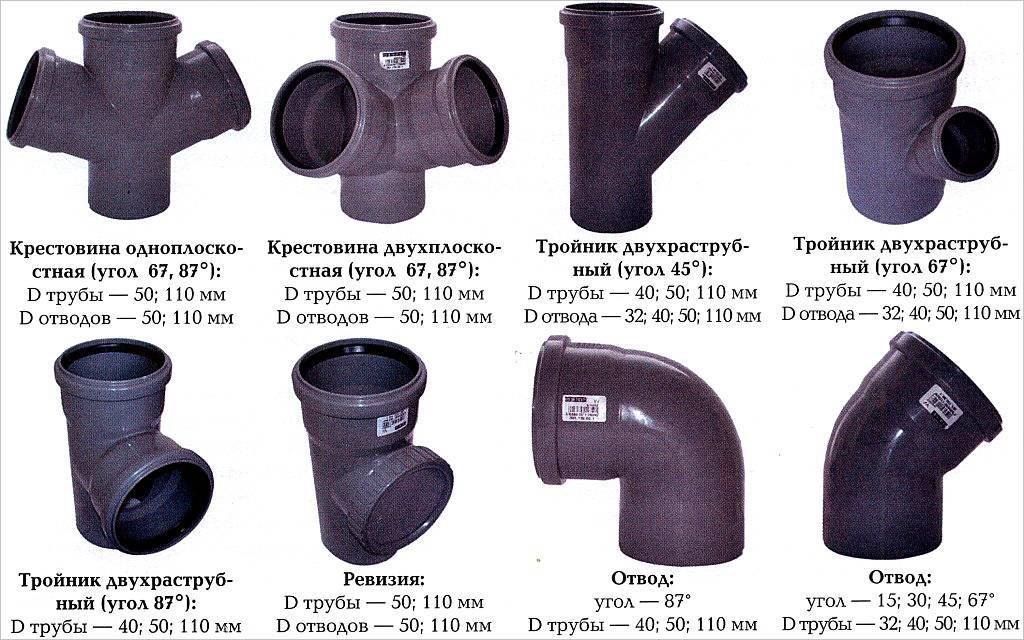

Комплектующие для сборки вентиляционной фановой трубы
При монтаже вытяжной трубы и канализации рекомендуется использовать изделия из аналогичных материалов. Это позволит провести надежную герметизацию стыков за счёт одинаковых креплений и фитингов. Использовать трубы из различных материалов (пластик, чугун) не рекомендуется, так как соединение не будет иметь достаточную прочность.
Идеально, если ранее были проведены работы по проектировке и предусмотрено место под монтаж вытяжной трубы. Перед началом работ желательно подготовить все необходимые материалы и инструменты.
Если монтажные работы выполняются в старых домах, где уже существует канализационная система на основе чугунных труб, то потребуется приобрести фановый трубопровод из аналогичного материала. При использовании пластиковых изделий выполняется полный демонтаж существующей системы и прокладка новых коммуникаций.
Вывод вытяжной трубы через междуэтажные перекрытия и кровлю
При самостоятельном монтаже вентиляции на основе фановых труб следует придерживаться определённых правил:
- Согласно проекту конец вытяжной фановой трубы выводится на крышу дома через межэтажные и чердачные перекрытия. Высота над уровнем кровли не менее 50 см. При проходе через чердак высота от перекрытия до конца фановой трубы не менее 300 см.
- При выводе вытяжной трубы через перекрытие место сопряжение изолируется звукопоглощающим материалом. При необходимости монтируется стальной короб, пространство внутри которого заполняется теплоизоляционным материалом.
- При сооружении вентиляции для канализации на уже эксплуатируемом объекте вывод фановой трубы осуществляется через несущую стену. Прокладывать через перекрытия нежелательно, так как это может привести к снижению их прочности.
- Сечение вытяжной трубы должно быть равно сечению трубы стояка. Как правило, в многоэтажных частных домах выбирается труба сечением 110 мм.
- При наличии нескольких стояков их можно соединить с одной вытяжной трубой в верхней части. Соединение канализационной вентиляции с печным дымоходом и вытяжкой не допускается.
- Длина трубы от сантехнического оборудования до вытяжной трубы не должно превышать 6 м. Подключение происходит посредством соединения сифона оборудования с раструбным переходником.
- Для прокладки и вывода трубы используются специальные муфты и отводы с нужным углом поворота. Соединение различных элементов вытяжной трубы выполняется при помощи обжимных металлических хомутов, уплотнителей и герметика на основе силикона.
Если в процессе вывода через кровлю фановая труба попадает на балки перекрытия, то для смещения устанавливается колено с необходимым углом поворота (30–45). В многоэтажных частных домах на каждом этаже рекомендуется установить элемент с заглушкой (ревизия). При возникновении засоров это позволит быстро устранить проблему без демонтажа вентиляционного канала.
Изготовление вентиляции своими руками
Сделать вентканалы в частном доме из пластиковых труб самостоятельно сможет даже начинающий мастер. Основное требование – вывести трубу на крышу минимум на 1 м и подальше от дымохода. Если объединяется сеть из нескольких систем, применяются трубы одинакового сечения.
Создание схемы вентиляции
Перед началом работы определить тип вентиляции – естественная или принудительная. Для упрощения работ применяется СНиП 2.04.02-84. Здесь прописаны требования к вентканалам частного дома, которые учитываются при составлении схемы.
Рекомендации СНиП:
- обеспечить приток/отток воздуха во всех помещениях;
- двери устанавливают так, чтобы оставался зазор между низом полотна и полом от 2 см;
- для увеличения притока воздуха открываются форточки;
- приточный канал располагать недалеко от источника нагрева, чтобы прогревать свежий воздух зимой.
Чаще всего проект схемы вентиляции заказывают у профессионалов. За основу принимается план помещения, и разводка выполняется с учетом требований. Оптимальный вариант – расположить основную трубу выхода вдоль стены в центральной части дома. От нее уже делать разводку канализационными трубами. Пример.
Подготовка и монтаж труб
Мастера советуют брать для самостоятельного монтажа трубы сечением в 150 мм. Это более удобный вариант, который дает приток воздуха в 30 м3/час. Высота воздуховода 3 м, чтобы обеспечить нужную тягу. Чем выше труба, тем больше объем поступающего воздуха.
Порядок выполнения работ:
- Составить схему с учетом количества и размеров элементов. Чтобы определиться с мощностью, диаметром, применяются программы – они выложены в свободном доступе.
- Определить тип системы – принудительная, естественная. Важный фактор – разница температур и давления на входе/выходе. Чем выше разница, тем эффективнее работает вентиляция. Если показатели маленькие, оборудуется принудительная сеть с интеграцией вентиляторов.
- На схеме указывается точная разметка, зоны фиксации. Прокладка в доме повторяет все элементы схемы. Для крепления к потолку применяют хомуты.
- Отдельные участки, повороты выполняют из разборных или неразборных деталей. Неразборные гарантируют герметичность, разборные удобнее в монтаже.
- В сети с принудительной вентиляцией устанавливают вентиляторы, рекуператоры.
- Ответвления подводятся к одной точке вывода наружу. Зона размещается на максимально доступной высоте. Откуда затем выводят общий выходной патрубок.
Споры относительно монтажа вентиляции из канализационных труб
Понятно то, что вентиляция должна соответствовать ряду строительных стандартов и требований санитарно-эпидемиологической службы. Специалисты до сих пор не пришли к единому мнению по поводу того, можно ли использовать канализационные трубы для вентиляции, а потому продолжают взвешивать все преимущества и недостатки этих изделий.
По факту, промышленный вариант пластиковых труб (полиэтиленовых, полипропиленовых, поливинилхлоридных, полиуретановых) – это все экологически чистые изделия, которые отличаются особой герметичностью смонтированных из них систем, а также повышенной прочностью. За счет большого количества форм и размерностей можно подобрать пластиковые изделия для сборки вентиляции с любыми конфигурационными особенностями, вне зависимости от сложности разводки.
Обычно, когда разрабатывается вентиляция в частном доме из канализационных труб, выбор делается в пользу изделий с прямоугольным или круглым сечением. У них достаточно тонкие стенки, что снижает общий вес конструкции и упрощает процесс проведения монтажных работ. Соединение осуществляется посредством стыковки раструбов на концах труб, которые для пущей герметичности снабжены уплотнителями из резины.
Некоторые защитники экологии считают, что подобные трубопроводы не допустимы для монтажа вентиляции, подающей чистый воздух в помещение, т.к. они способны выделять вредные вещества. Однако производители настойчиво указывают в своих сертификатах на экологическую чистоту и высочайшее качество изделий.
Также, негативным моментом в использовании пластиковых труб является то, что при транспортировке воздуха по ним образуется статический заряд на внутренних стенках. Это способствует скоплению мельчайших частиц пыли и грязи и, как следствие, скорому засорение системы.
Однако эта проблема решается достаточно просто, если повторить опыт производителей пластиковых трубопроводов, предназначенных непосредственно для монтажа вентиляции, и обработать купленные канализационные трубы антистатиком.
