Вентиляция электрощитовых помещений: требования, снип, нормы

Нормативные документы и расчет воздухооборота

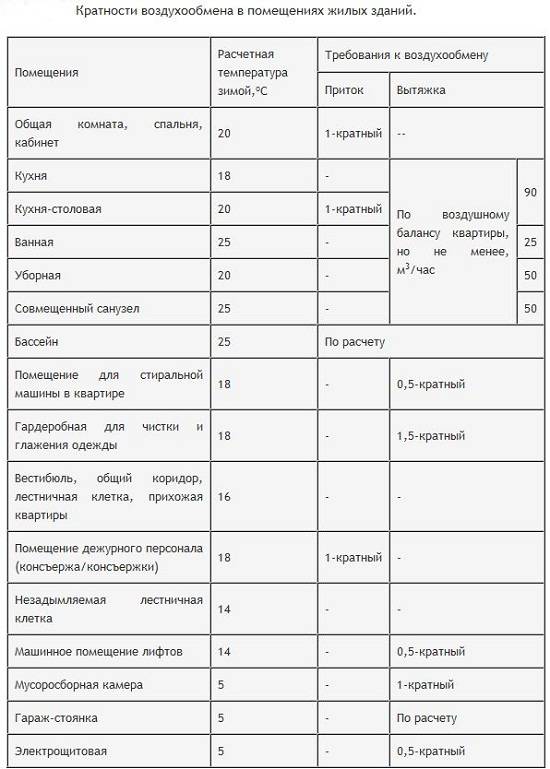

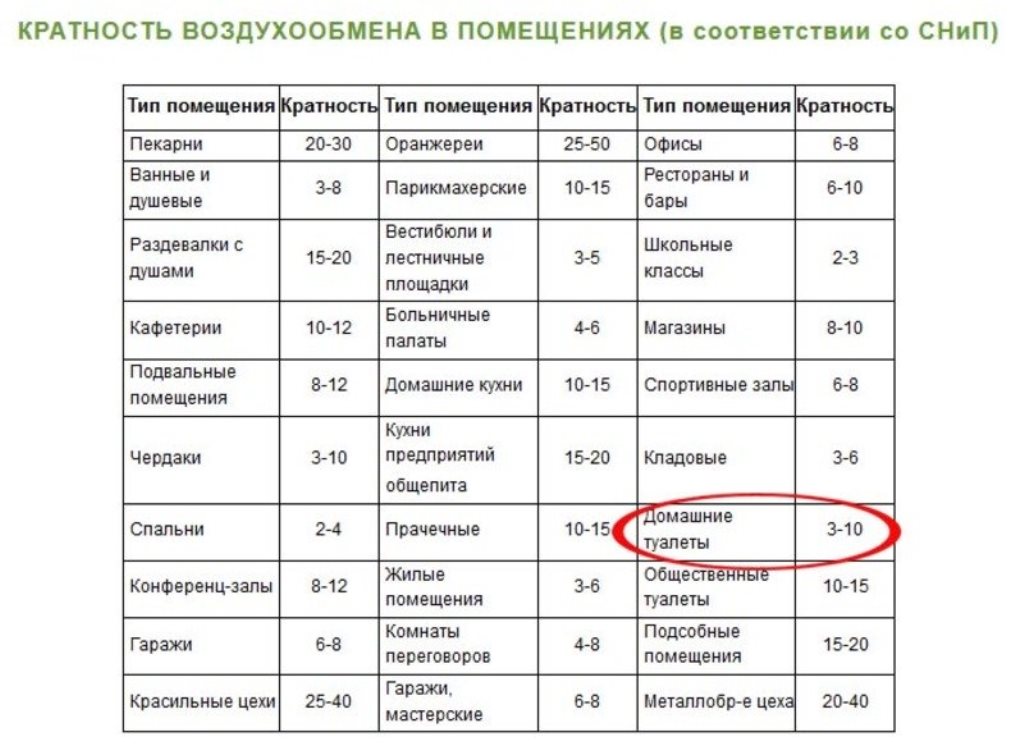

Кратность обмена воздуха в здании регулируется СТО, СНиПами и правилами ТБ, применимыми для конкретного предприятия. Требования к гигиене и санитарии в помещениях производства регулируются СанПиН 2.2.4.548-96.

Методические указания для расчета воздухооборота.

Обмен воздушными массами рассчитывается следующим образом:

где L- объем поступающего воздуха м³/ч;
n- число, указывающее кратность воздушного обмена;
S – площадь объекта, м²;
H- высота объекта, м.

Естественные условия вентиляции увеличивают количественное число показателя кратности до 3-4 раз в час. С целью повышения этого параметра используют механическую вентиляцию.

Расчетные параметры вытяжной вентиляции помещений производства определяются по следующей формуле:

А=а+0,8z, B=b+0,8z

В случае наличия круглых откосов D=d+0,8z

где а×b – габариты источника выброса, d – диаметр.
Ʋв – скорость перемещения воздуха там, где происходит его выделение;
Ʋз – скорость всасывания в районе зонта;
z – высота установки.

Цеха производства

Места рабочих в цехах часто попадают под воздействие тепловой энергии и вредных веществ. Нормы воздушного обмена для производственных цехов определены СНиП 41-01-2003.

Расчетные значения цеховой вентиляции вычисляются следующим образом:

где L- расход воздуха, м³;
V- скорость воздушного потока в устройстве, м/с;
S- площадь, определяемая проемом установленной вытяжки, м².

Значения воздухооборота в помещениях производства зависят от:

1. площади и формы цеха;
2. количества персонала;
3. интенсивности физической нагрузки людей;
4. технологии производства;
5. тепловых потерь оборудования;
6. повышенной влажности в цеху.

Выбросы пыли и вредных веществ

В зависимости от направленности работ, осуществляемых производственными цехами, вредные выбросы бывают в виде паров химических веществ, механической пыли, тепловых выбросов.

Вытяжные устройства могут иметь различную мощность и схему работы. В случае возникновения аварии и внезапного выброса повышенного количества отравляющих паров и газов в помещениях производства должна быть смонтирована дополнительная вентиляция с вытяжкой, обеспечивающая обмен, превышающий общую вентиляцию в десять раз.

Включение вентиляционного оборудования, установленного на случай аварии, должно производиться как снаружи, так и во внутренней части здания, и за небольшой промежуток времени уменьшать концентрацию ядовитых газов и удалять вредные отходы в виде пара на местах работы.

Вентиляция складских комплексов

Вентиляционное обеспечение складов обеспечивает сохранность, хранящейся там продукции от воздействия вредных факторов. В помещениях складских комплексов присутствуют выделения пыли, тепла. Если там хранятся опасные вещества могут присутствовать вредные выделения газа.

Нормы вентиляции для помещений, в которых располагаются склады регулируются СП 60.13330.2012 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха».

Вытяжные конструкции монтируются в самых грязных местах складских зданий.

Показатель кратности воздухообмена определяется следующим образом:

где A(м³/ч)-воздушный объем, выделяемый в складском помещении в течение одного часа;
V(м³ )- объем складского помещения

Считаем расход по выделениям тепла

Избытки тепла (кДж/ч), выводимые из складского помещения вычисляются по следующей формуле:

где Q_n- тепловая энергия, выделяемая в помещение от оборудования и работающих людей, кДж/ч.;
Qотд. – выделение тепла в окружающую среду, кДж/ч.

При условии имеющихся теплоизбытков, расчет количественного параметра воздуха (в м³/ч), необходимых для удаления за 1 час, рассчитывается по формуле:

где С – теплоемкость воздушных масс, С=1, кДж/кг;
ΔT – разница между температурными значениями поступающего и удаляемого воздуха, К;
γпр – плотность приточного воздуха, γпр=1,29 кг/м³.

При наличии опасных газов или пыли расчет L производится отдельно для каждого случая.

Расчетная величина кратности по выделениям теплоты вычисляется следующим образом:

Избытки водяных паров

Воздушные массы, содержащие большую концентрацию водных паров, отрицательно воздействует на состояние человека. Показатель относительной влажности, обеспечивающий комфортное пребывание человека в помещении, составляет 40-60%.

Избытки водяных паров удаляют установкой дополнительных щелевых отсосов. Они способны удалять воздух, насыщенный водяными парами, в объеме 300-500 м³/ч.

Вводные устройства, распределительные щиты, распределительные пункты, групповые щитки

7.1.22. На вводе в здание должно быть установлено ВУ или ВРУ. В здании может устанавливаться одно или несколько ВУ или ВРУ.

При наличии в здании нескольких обособленных в хозяйственном отношении потребителей у каждого из них рекомендуется устанавливать самостоятельное ВУ или ВРУ.

От ВРУ допускается также питание потребителей, расположенных в других зданиях, при условии, что эти потребители связаны функционально.

При ответвлениях от BЛ с расчетным током до 25 А ВУ или ВРУ на вводах в здание могут не устанавливаться, если расстояние от ответвления до группового щитка, выполняющего в этом случае функции ВУ, не более 3 м. Данный участок сети должен выполняться гибким медным кабелем с сечением жил не менее 4 мм2, не распространяющим горение, проложенным в стальной трубе, при этом должны быть выполнены требования по обеспечению надежного контактного соединения с проводами ответвления.

При воздушном вводе должны устанавливаться ограничители импульсных перенапряжений.

7.1.23. Перед вводами в здания не допускается устанавливать дополнительные кабельные ящики для разделения сферы обслуживания наружных питающих сетей и сетей внутри здания. Такое разделение должно быть выполнено во ВРУ или ГРЩ.

7.1.24. ВУ, ВРУ, ГРЩ должны иметь аппараты защиты на всех вводах питающих линий и на всех отходящих линиях.

7.1.25. На вводе питающих линий в ВУ, ВРУ, ГРЩ должны устанавливаться аппараты управления. На отходящих линиях аппараты управления могут быть установлены либо на каждой линии, либо быть общими для нескольких линий.

Автоматический выключатель следует рассматривать как аппарат защиты и управления.

7.1.26. Аппараты управления, независимо от их наличия в начале питающей линии, должны быть установлены на вводах питающих линий в торговых помещениях, коммунальных предприятиях, административных помещениях и т.п., а также в помещениях потребителей, обособленных в административно-хозяйственном отношении.

7.1.27. Этажный щиток должен устанавливаться на расстоянии не более 3 м по длине электропроводки от питающего стояка с учетом требований гл. 3.1.

7.1.28. ВУ, ВРУ, ГРЩ, как правило, следует устанавливать в электрощитовых помещениях, доступных только для обслуживающего персонала. В районах, подверженных затоплению, они должны устанавливаться выше уровня затопления.

ВУ, ВРУ, ГРЩ могут размещаться в помещениях, выделенных в эксплуатируемых сухих подвалах, при условии, что эти помещения доступны для обслуживающего персонала и отделены от других помещений перегородками с пределом огнестойкости не менее 0,75 ч.

При размещении ВУ, ВРУ, ГРЩ, распределительных пунктов и групповых щитков вне электрощитовых помещений они должны устанавливаться в удобных и доступных для обслуживания местах, в шкафах со степенью защиты оболочки не ниже IP31.

Расстояние от трубопроводов (водопровод, отопление, канализация, внутренние водостоки), газопроводов и газовых счетчиков до места установки должно быть не менее 1 м.

7.1.29. Электрощитовые помещения, а также ВУ, ВРУ, ГРЩ не допускается располагать под санузлами, ванными комнатами, душевыми, кухнями (кроме кухонь квартир), мойками, моечными и парильными помещениями бань и другими помещениями, связанными с мокрыми технологическими процессами, за исключением случаев, когда приняты специальные меры по надежной гидроизоляции, предотвращающие попадание влаги в помещения, где установлены распределительные устройства.

Трубопроводы (водопровод, отопление) прокладывать через электрощитовые помещения не рекомендуется.

Трубопроводы (водопровод, отопление), вентиляционные и прочие короба, прокладываемые через электрощитовые помещения, не должны иметь ответвлений в пределах помещения (за исключением ответвления к отопительному прибору самого щитового помещения), а также люков, задвижек, фланцев, вентилей и т.п.

Прокладка через эти помещения газо- и трубопроводов с горючими жидкостями, канализации и внутренних водостоков не допускается.

Двери электрощитовых помещений должны открываться наружу.

7.1.30.Помещения, в которых установлены ВРУ, ГРЩ, должны иметь естественную вентиляцию, электрическое освещение. Температура помещения должна быть не ниже плюс 5 °С.

Контрольные вопросы по теме:

1. 1. Изменение чистоты воздуха в закрытых помещениях больниц.

   2. Определение понятия «метаболиты» (антропотоксины).

   3. Показатели чистоты воздуха (органолептические, физические, хи­мические).

   4. Бактериологические показатели загрязнения воздуха (для различных помещений больниц).

   5. Физиолого-гигиеническое значение углекислоты.

   6. Экспресс-метод определения СО2.

   7. Методы определения бактериальной загрязненности воздуха различ­ных помещений лечебно-профилактических учреждений (седиментационный, фильтрационный).

   8. Седиментационно-аспирационный метод.

   9. Устройство и правила работы с прибором Кротова.

   10. Показатели чистоты воздуха закрытых помещений.

   11. Гигиенические требования к вентиляции различных структурных подразделений больниц.

   12. Понятие «кондиционирование воздуха».

   13. Санитарная оценка эффективности различных режимов вентиляции.

   14. Определение понятий «необходимый объем вентиляции» и «необходимая кратность вентиляции».

   15. Кратность обмена воздуха в больничных помещениях.

   16. Определение кратности воздухообмена при естественной вентиляции и ее гигиеническая оценка.

САМОСТОЯТЕЛЬНАЯРАБОТА СТУДЕНТОВ

I.Освоить методику определения содержанияуглекислоты в учебной аудиторииэкспресс-методом (описание приведеновыше).

ПРОТОКОЛ

определениясодержания СО2в воздухе помещения

Датаи время исследования

Краткаяхарактеристика помещения и особенностейвентиляции

Количествозанимающихся и характер их деятельности

Определение Объем воздуха, мл Содержание СО2(%)

1-е

2-е

3-е

Заключение:

Пригигиеническойоценке чистоты воздуха исходят изследующего:очень чистыйвоздух — концентрация углекислоты до0,05%; воздух хо­рошейчистоты— до 0,07%; удовлетворительной чистоты —до0,1%.

II.Освоить седиментационно-аспирационныйметод изучения бакобсемененности.Устройство аппарата Кротова и принципподсчета изложены выше.

ПРОТОКОЛ

определенияколичества микроорганизмов в воздухепомещения

Датаивремяисследования

Наименованиеобследуемого помещения

Краткаяхарактеристика:

а)санитарноесостояние помещения

б)системыуборки

в)режима вентиляции

г)деятельности людей

Место взя­	Номер	Скорость	Продолжи­	Количест­-	Количест­
тия пробы	чашки	проса-	тельность	во колоний	во микро­-
		сывания,	пробы		бов в 1 м3
		л/мин	(мин)

Времявзя-

тияпробы

Заключение:гигиеническая оценка бактериальнойзагрязненности воздуха помещений

Предложенияпо снижению бактериальной загрязненностивоздуха помещений

Длясанитарной оценки чистоты воздухаполученные показатели сравни­вают сданными приведенной ниже таблицы

Таблица

Показателичистоты воздуха закрытых помещений израсчета 1 м3воз­духа

Степень чистоты воздуха	Окисляемость 02. мг/м3	Микробное число. кл/м3	Гемолитичес­кий стреп­тококк, кл/ м3
Чистый	0,05	4	До 2000	До 100
Удовлетворительной чистоты	0,1	6	От 2000 до 4000	11-39
Слабо загрязненный	0,15	10	От 4000 до 7000	40-120
Сильно загрязненный	более 0,15	20	Более 7000	Более 120

Технические расчеты бесплатно и анонимно =)

• Отопление
  • Расчет тепловой нагрузки по укрупненным показателям МДК 4-05.2004
  • Расчет диаметра коллектора
  • Расчет расширительного бака для отопления
  • Расчет количества ступеней теплообменника ГВС
  • Расчет нагрева ГВС
  • Расчет длины компенсаторов температурных удлинений трубопроводов
  • Расчет скорости воды в трубопроводе
  • Разбавление пропилен и этиленгликоля
  • Расчет диаметра балансировочной шайбы
  • Проверка работоспособности элеваторной системы отопления
  • кг/с в м3/ч. Перевод массового расхода среды в объемный.
  • Онлайн замена радиаторов Prado на Purmo
  • Примеры гидравлических расчетов систем отопления
  • Sanext
    • Расчет диаметра и настройки клапана Sanext DPV
    • Расчет этажного коллектора системы отопления Sanext
    • Маркировка РКУ Sanext
    • Замена клапана Danfoss AB-QM на Sanext DS
    • Быстрая замена L и T-образных трубок на трубу Стабил
• Вентиляция
  • Расчет гравитационного давления
  • Расчет расхода воздуха на удаление теплоизбытков
  • Расчет теплоснабжения приточных установок
  • Расчет осушения помещений по методике Dantherm
  • Расчет эквивалентного диаметра и скорости воздуха в воздуховоде
  • Расчет дымоудаления с естественным побуждением
  • Расчет площади воздуховодов и фасонных частей онлайн
  • Расчет естественной вентиляции онлайн
  • Расчет потерь давления на местных сопротивлениях
  • Расчет воздушного отопления совмещенного с вентиляцией
  • Расчет вентиляции в аккумуляторной
  • Расчет температуры приточного и вытяжного воздуха системы вентиляции
  • Расчет углового коэффициента луча процесса
  • Кратности воздухообмена и температуры воздуха
  • Расчет количества облучателей-рециркуляторов медицинских по Р 3.5.1904-04
• Кондиционирование
  • Расчет мощности кондиционера по теплопритокам в помещение
  • Расчет теплопритоков от солнечной радиации. Инсоляция помещения.
  • Расчет теплопоступлений от источников искусственного освещения
  • Расчет теплопоступлений от оборудования
  • Расчет теплопоступлений от людей
  • Расчет теплопритоков и влаги от остывающей еды
  • Расчет теплопоступлений от инфильтрации воздуха
  • Расчет полной теплоты из явной теплоты
• Водоснабжение
  • Расчет сопротивления в трубопроводе ВК
  • Расчет глубины промерзания грунта
  • Расчетные расходы дождевых вод
• Газоснабжение
  • Технико-экономический расчет тепла и топлива
  • Расчет диаметра газопровода
  • Расчет теплотворной способности энергоносителей
• Смета
  • Расчет площади окраски металлического профиля
  • Расчет площади окраски чугунных радиаторов
  • Расчет расхода теплоизоляции с учетом коэффициента уплотнения
  • Расчет количества досок из кубометра древесины
  • Примеры смет
    • Пример сметы на авторский надзор
    • Пример сметы на перебазирование техники
    • Пример расчета коэффициента к ФОТ при сверхурочной работе.
    • Пример расчета коэффициента к ФОТ при многосменном режиме работы.
    • Пример расчета коэффициента к ФОТ при вахтовом методе работы.
    • Списание материалов в строительстве. Пример формы отчета.
    • Списание материалов в строительстве. Пример формы ведомости.
• Разные
  • Конвертер технических величин
  • Проверка показаний теплосчетчика онлайн
  • Расчет категории склада для хранения муки
  • Линейная интерполяция онлайн
  • Онлайн расчет маржинальности и точки безубыточности
  • НДС калькулятор онлайн, расчет %
  • Юнит-экономика онлайн калькулятор
  • Расчет стоимости покупки автомобиля по доходу семьи
  • Расчет стоимости системы учета энергоресурсов
  • Калькулятор технологии домашнего виноделия
  • На всю котлету
  • Закон Ома
  • Расчет фундамента
  • Расчет изменения pH раствора при разбавлении водой
  • Статьи
    • Нормы
    • Сравнение типов отопительных приборов
    • Настройка AutoCAD
    • Температура воздуха в Краснодаре за 10 лет зимой
    • Сравнение ИП с ООО
• Вход

Какие существуют нормативы для вентиляционных систем

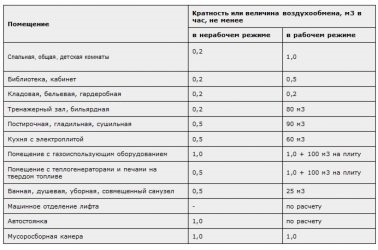

Рекомендуемые параметры воздухообмена зависят от различных условий и прописаны в соответствующих нормативных актах, которые обязательно учитываются при проектировании. В общем виде для бытовых помещений, когда на одном этаже сосредоточены комнаты разного назначения, за час должно смениться такое количество воздуха:

• рабочий кабинет – 60 кубов;
• общие гостиные или залы – 40 кубов;
• коридоры – 10 кубов;
• санузлы и душевые – 70 кубов;
• курительные комнаты – свыше 100 кубов.

В жилых комнатах обмен воздушной массы рассчитывается на одного человека. В час он должен составлять более 30 кубов. Если расчет производится исходя из жилой площади, то норматив составляет 3 куба на 1 метр.

Для нежилых помещений средний норматив составляет 20 кубов на метр площади. Если площадь велика, то вентиляционные системы включают многокомпонентную систему парных вентиляторов.

Видео описание

Еще про расчет вентиляции на видео:

Sсеч=V * 2,8/w, где Sсеч – площадь сечения, V – объем воздушной массы (м³/час), w – скорость воздушного потока внутри магистрали (м/сек) (средний показатель от 2 до 3), 2,8 – коэффициент согласования размерностей.

Для монтажа необходимо рассчитать, сколько потребуется диффузоров (заборно-выпускных отверстий) и их параметры. Габариты распылителей рассчитывают исходя из площади сечения основного трубопровода, умноженного на 1,5 или 2. Для расчета количества диффузоров применяют формулу: N=V/(2820 * W * d2), где V – объем воздушной массы, расходуемой в час, W – скорость перемещения воздушной массы, D – диаметр круглого диффузора.

Для диффузоров прямоугольной формы формула преобразуется следующим образом: N=π * V/(2820 * W * 4 * A * B), π – число пи, А и В – параметры сечения.

В любом случае, расчеты вентиляционных систем должны проводить профессионалы – если что-либо забыть или не учесть, то цена ошибки это необходимость переделывать расчеты и работу.

Полноценный расчет приточной вентиляции делается на специфическом программном обеспеченииИсточник ventisam.ru

Проектирование электрощитовой

Оборудуя свой дом или какой-либо промышленный объект альтернативными источниками энергии, многие потребители сталкиваются с необходимостью проектирования электрощитовой в отдельном помещении. При этом, если отсутствует возможность оснащения электрощитовой в подходящей комнате, многие вынуждены использовать малопригодные для этих целей подвальные помещения, находящиеся ниже нулевой отметки.

Вне зависимости от предназначения электроустановки, проект электрощитовой должен в полной мере соответствовать требованиям ПУЭ и СНиП

В этой статье постараемся акцентировать внимание на нюансах проектирования электрощитовой в различных помещениях

Вентиляция электрощитовой нормы

СП 60.13330.2012

__________________________________________________________________Текст Сравнения СП 60.13330.2012 с СП 60.13330.2016 см.

___________________________________________________________________

ОКС 91.140.10,

91.140.30

Дата введения 2013-01-01

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г.

N 184-ФЗ «О техническом регулировании», а правила разработки — постановлением Правительства Российской Федерации от 19 ноября 2008 г.

N 858 «О порядке разработки и утверждения сводов правил».

Сведения о своде правил

1 ИСПОЛНИТЕЛИ — ОАО «СантехНИИпроект», НИЦ «Строительство», ГУП «МНИИТЭП», Мосгосэкспертиза, ОАО «Моспроект», АВОК, ОАО «ЦНИИПромзданий», ООО НИЦ «ИНВЕНТ», ФГБУ «ВНИИПО» МЧС России

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПОДГОТОВЛЕН к утверждению Департаментом архитектуры, строительства и градостроительной политики

4 УТВЕРЖДЕН приказом Министерства регионального развития Российской Федерации (Минрегион России) от 30.06.2012 г. N 279 и введен в действие с 1 января 2013 г.

5 ЗАРЕГИСТРИРОВАН Федеральным агентством по техническому регулированию и метрологии (Росстандарт). Пересмотр СП 60.13330.

2010 «СНиП 41-01-2003 Отопление, вентиляция и кондиционирование»

Информация об изменениях к настоящему своду правил публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты».

В случае пересмотра (замены) или отмены настоящего свода правил соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты».

Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте разработчика (Минрегион России) в сети Интернет.

Введение

В настоящем своде правил приведены требования, соответствующие целям технических регламентов: Федерального закона «О техническом регулировании» , Федерального закона «Технический регламент о требованиях пожарной безопасности» , Федерального закона «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации» и Федерального закона «Технический регламент о безопасности зданий и сооружений» .

Актуализация СНиП выполнена авторским коллективом: ОАО «СантехНИИпроект» (А.Я.Шарипов, Т.И.Садовская, А.С.Богаченкова, С.С.Амирджанов); АВОК (Ю.А.Табунщиков); ФГБУ «ВНИИПО» МЧС России (И.И.Ильминский, Б.Б.Колчев); ОАО «Моспроект» (В.Н.Карпов); Мосгосэкспертиза (В.И.Ливчак); ООО НИЦ «ИНВЕНТ» (М.Г.Тарабанов); ОАО «ЦНИИПромзданий» (А.Л.Наумов, Е.О.Шилькрот); ГУП «МНИИТЭП» (В.Л.Грановский, С.И.Пржижецкий).

1 Область применения

1.1 Настоящий свод правил устанавливает нормы проектирования и распространяется на системы внутреннего теплоснабжения, отопления, вентиляции и кондиционирования воздуха в помещениях зданий и сооружений (далее — зданий).

а) отопления, вентиляции и кондиционирования воздуха защитных сооружений гражданской обороны; сооружений, предназначенных для работ с радиоактивными веществами, источниками ионизирующих излучений; объектов подземных горных работ и помещений, в которых производятся, хранятся или применяются взрывчатые вещества;

б) специальных нагревающих, охлаждающих и обеспыливающих установок и устройств для технологического и электротехнического оборудования; аспирации, пневмотранспорта и пылегазоудаления от технологического оборудования и пылесосных установок.

1.doc

Выписки

Из нормативно-технических документов РФ по вопросу:

«Размещение, состояние и оборудование электрощитовых помещений»

(действующих по состоянию на 1.06.2010 г., преимущественно собраны требования для предприятий по обслуживанию населения
)Выписка из Типовой инструкции по проверке противопожарного состояния здания. Раздел: «Состояние электрощитовых комнат».

«Входная дверь в электрощитовую комнату должна быть постоянно закрыта на замок, обита с обеих сторон жестью с загибом жести на торец двери

На наружной стороне входной двери должно быть написано назначение помещения, место хранения ключей и нанесен предупреждающий знак (треугольный) «Осторожно! Электрическое напряжение!
» (по ГОСТ 12.4.026-2001). В помещении электрощитовой не должно находиться посторонних предметов, плафоны на светильниках должны быть герметичные, на полу около электрощитов должны быть диэлектрические резиновые коврики

Электрощитовая комната должна быть оснащена углекислотными или порошковыми огнетушителями и одной парой диэлектрических перчаток».

Знак вспомогательный: «Электрощитовая» (VS-12)

ПУЭ

»,

гл. 7 (7-е изд.), п. 7.1.29
. «Двери
электрощитовых помещений должны открываться наружу
».СП 1.13130.2009

«Системы противопожарной защиты. Эвакуационные пути и выходы», Раздел 7. Предприятия по обслуживанию населения (класс Ф.3), п. 7.2.8.
«Входы
в кладовые и другие неторговые помещения
следует располагать со стороны производственных
групп помещений».СП 2.13130.2009

«Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты», Раздел 6.8. Общественные здания, п. 6.8.19.
«Двери
… электрощитовых … должны иметь предел огнестойкости не менее EI30
». ПУЭ

»,

гл. 4 (7-е изд.), п. 4.1.23
. «Двери
из помещений РУ (распределительных устройств) должны открываться в сторону других помещений (за исключением РУ выше 1 кВ переменного тока и выше 1,5 кВ постоянного тока) или наружу и иметь самозапирающиеся замки
, отпираемые без ключа с внутренней стороны помещения. Ширина дверей должна быть не менее 0,75 м, высота не менее 1,9 м».СНиП 31-06-2009 (

актуализированная редакция

СНиП 2.08.02-89*)

«Общественные здания и сооружения»,
налагает определенные требования к электрощитовым помещениям, в зависимости от класса функциональной пожарной опасности.

Для предприятий по обслуживанию населения (класс Ф.3) – требования к электрощитовым не указаны. СНиП 2.01.02-85*

СНиП 21-01-97*

) «Противопожарные нормы», п. 3.2:
«Допускается в качестве противопожарных применять перегородки из гипсокартонных листов по ГОСТ 6266-89
, с каркасом из негорючих материалов, с пределом огнестойкости не менее 1,25 ч для перегородок 1-го типа и 0,75 ч для перегородок 2-го типа. Узлы сопряжения этих перегородок с другими конструкциями должны иметь предел огнестойкости не менее 1,25 ч и 0,75 ч соответственно».

Примечание
: указанный ГОСТ 6266-89 заменен на ГОСТ 6266-97 (1999 г.) «Листы гипсокартонные. Технические условия».

ГОСТ 6266-97

(1999 г.) «Листы гипсокартонные. Технические условия», п. 4.1:
«В зависимости от свойств и области применения листы подразделяют на следующие виды:

Обычные (ГКЛ);

Влагостойкие (ГКЛВ);

С повышенной сопротивляемостью воздействию открытого пламени (ГКЛО);

Влагостойкие с повышенной сопротивляемостью воздействию открытого пламени (ГКЛВО).ГОСТ 6266-97

, раздел 6 «Пожарно-техническая характеристика»:

«Гипсокартонные листы ГКЛ, ГКЛВ, ГКЛО и ГКЛВО относятся к группе горючести Г1 по ГОСТ 30244, к группе воспламеняемости В3 по ГОСТ 30402, к группе дымообразующей способности Д1 по ГОСТ 12.1.044, к группе токсичности Т1 по ГОСТ 12.1.044. Отнесение гипсокартонных листов к более высокой (менее пожароопасной) группе воспламеняемости может быть осуществлено на основании результатов испытаний продукции конкретного изготовителя».

СНиП 2.01.02-85*

(1987 г., с изменениями 1991 г. Частично заменены
СНиП 21-01-97*

) «Противопожарные нормы», п. 3.4:
«В противопожарных перегородках 1-го типа следует предусматривать противопожарные двери, ворота, окна и клапаны 2-го типа, а в противопожарных перегородках 2-го типа – противопожарные двери и окна 3-го типа».

Справка

Противопожарная огнестойкая дверь
– дверь, специальная конструкция которой препятствует распространению пожара в прилегающие помещения в течение нормируемого времени.

В соответствии с требования действующих нормативных документов (СНиП 31-06-2009 “Общественные здания и сооружения”, СНиП 31-01-2003 “Здания жилые многоквартирные”, СНиП 21-01-97* “Пожарная безопасность зданий и сооружений”) противопожарными дверями
должны быть оснащены:

Область применения. Определения

7.1.1. Настоящая глава Правил распространяется на электроустановки: жилых зданий, перечисленных в СНиП 2.08.01-89 “Жилые здания”; общественных зданий, перечисленных в СНиП 2.08.02-89 “Общественные здания и сооружения” (за исключением зданий и помещений, перечисленных в гл. 7.2): административных и бытовых зданий, перечисленных в СНиП 2.09.04-87 “Административные и бытовые здания”; к электроустановкам уникальных и других специальных зданий, не вошедших в вышеуказанный список, могут предъявляться дополнительные требования.

Далее по тексту, если нет уточнения, под словом “здания” понимаются все типы зданий, на которые распространяется данная глава.

Требования настоящей главы не распространяются на специальные электроустановки в лечебно-профилактических учреждениях, организациях и учреждениях науки и научного обслуживания, на системы диспетчеризации и связи, а также на электроустановки, которые по своему характеру должны быть отнесены к электроустановкам промышленных предприятии (мастерские, котельные, тепловые пункты, насосные, фабрики-прачечные, фабрики-химчистки и т.п.).

7.1.2. Электроустановки зданий, кроме требований настоящей главы, должны удовлетворять требованиям глав разд. 1-6 ПУЭ в той мере, в какой они не изменены настоящей главой.

7.1.3. Вводное устройство (ВУ) – совокупность конструкций, аппаратов и приборов, устанавливаемых на вводе питающей линии в здание или в его обособленную часть.

Вводное устройство, включающее в себя также аппараты и приборы отходящих линий, называется вводно-распределительным (ВРУ).

7.1.4. Главный распределительный щит (ГРЩ) – распределительный щит, через который снабжается электроэнергией все здание или его обособленная часть. Роль ГРЩ может выполнять ВРУ или щит низкого напряжения подстанции.

7.1.5. Распределительный пункт (РП) – устройство, в котором установлены аппараты защиты и коммутационные аппараты (или только аппараты защиты) для отдельных электроприемников или их групп (электродвигателей, групповых щитков).

7.1.6. Групповой щиток – устройство, в котором установлены аппараты защиты и коммутационные аппараты (или только аппараты защиты) для отдельных групп светильников, штепсельных розеток и стационарных электроприемников.

7.1.7. Квартирный щиток – групповой щиток, установленный в квартире и предназначенный для присоединения сети, питающей светильники, штепсельные розетки и стационарные электроприемники квартиры.

7.1.8. Этажный распределительный щиток – щиток, установленный на этажах жилых домов и предназначенный для питания квартир или квартирных щитков.

7.1.9. Электрощитовое помещение – помещение. доступное только для обслуживающего квалифицированного персонала, в котором устанавливаются ВУ, ВРУ, ГРЩ и другие распределительные устройства.

7.1.10. Питающая сеть – сеть от распределительного устройства подстанции или ответвления от воздушных линий электропередачи до ВУ, ВРУ, ГРЩ.

7.1.11. Распределительная сеть – сеть от ВУ, ВРУ, ГРЩ до распределительных пунктов и щитков.

7.1.12. Групповая сеть – сеть от щитков и распределительных пунктов до светильников, штепсельных розеток и других электроприемников.
