Важные сведения о разных типах вентиляции деревянных, панельных и каркасных домов

Рекомендации специалистов

1. Первая рекомендация экспертов – рассчитать систему вентиляции для каркасного дома. Если вы не являетесь специалистом в этой области, вы не должны делать свои собственные расчеты, даже по вышеприведенным формулам. Потому что все это лишь приблизительные расчеты, которые должны быть подтверждены с учетом различных факторов.
2. Вентиляцию можно установить собственными руками. Здесь нет серьезных проблем, но вы должны понимать, что все описанные выше системы имеют свою собственную сложность в установке. Особенно это касается вентиляции с рекуперацией, которая включает в себя нагреватель. Лучше оставить этот вариант профессионалам.
3. Несколько слов о рекуперации с помощью радиаторов. Следует отметить, что такие системы стоят дорого, поэтому их приобретение, безусловно, повлияет на стоимость строительства каркасного дома. В процессе эксплуатации в холодное время года необходимо быть готовым к некоторым денежным затратам, связанным с потреблением энергоносителей. Однако все это компенсируется комфортными тепловыми и влажностными условиями внутри помещений. Кроме того, в таком каркасном здании будет тепло, как в кирпичном.
4. Сегодня производители рекуператоров предлагают автономные системы в виде мини-блоков. Они устанавливаются непосредственно в стену каркасного дома. Такое устройство содержит нагревательный элемент, питающийся от электричества и вентилятор. Последний заставляет приток свежего воздуха с улицы, одновременно нагревая ее.
5. Если в вашем доме есть камин, то нет необходимости строить в этой комнате вентиляционный воздуховод. Дымоход легко справляется с нагрузкой по воздухозабору, даже если он не работает. Самое главное – держать заслонку внутри дымохода открытой.
6. В активно используемых помещениях каркасного дома, т.е. кухне, туалете и ванной комнате, обязательна установка вытяжных воздуховодов. В этом случае помещения на первом и втором этажах могут быть соединены одной вертикальной трубой. Рекомендуется подключать к вентиляции на первом этаже не трубу, проложенную горизонтально, а ответвление и поднятие воздуховода вертикально на 0,5-1 м параллельно основному воздуховоду, после чего следует выполнить подключение.
7. На кухне рекомендуется организовать естественный дренаж через вентиляционную шахту, установленную в стене. В качестве альтернативы вы можете установить рециркуляционную вытяжку над плитой. Это означает, что отработанный воздух и дымы от приготовления пищи выводятся наружу через стену или окно, но не в вентиляционную систему.
8. В неотапливаемых помещениях и на открытом воздухе каналы должны быть изолированы. Лучше установить их выше конька крыши. Если в каркасном доме используется система принудительного вентилирования, то в этом нет необходимости.

Виды вентиляции по назначению и зоне действия

Функционально вентиляция включает три вида. Первая (приточная) обеспечивает приток свежего воздуха. Вытяжная удаляет отработанный воздух, избыток влаги, неприятные запахи. Приточно-вытяжная объединяет два предыдущих вида.

По зоне действия вентиляция может быть общая, когда она распространяется на все помещение, или локальная – действует в ограниченной зоне (вытяжка над кухонной плитой).

Вентиляция помещений

Для эффективного воздухообмена вентиляцию в деревянном доме устанавливают равномерно, то есть распределяют по всей площади. Приток свежего воздуха делается в жилых комнатах. Вытяжной вентиль в обязательном порядке устанавливается в грязных помещениях, с влажным воздухом или неприятными запахами.

Перечень помещений, в которых необходимо сделать индивидуальные вытяжные каналы:

• кухня;
• санузел;
• ванная комната;
• душ;
• прачечная;
• гардероб, кладовка или хозяйственная комната без окон;
• подполье;
• гараж;
• котельная.

Желательно, чтобы в каждой жилой комнате также был свой вытяжной канал. В помещениях с очень высоким уровнем влажности (баня, сауна) устанавливают влагозащищенную вытяжку.

Приточные клапаны устанавливаются в окнах, встраиваются в стены, объем поступающего воздуха регулируется движением заслонки. Удобно размещать клапаны под подоконником над отопительными радиаторами для нагрева воздуха.

Под дверью оставляют расстояние для вытяжки или размещают в двери переточный клапан. Отверстие вытяжки размещают на потолке так, чтобы входящий поток воздуха пересекал все помещение.

https://youtube.com/watch?v=0ifF6UXiYKs

Есть системы, которые можно запрограммировать на разные режимы работы, например в ночное время, днем и для быстрого восстановления комфортного микроклимата в доме.

Особенности кухни, ванной комнаты, подполья

Над кухонной плитой оборудуют локальную вытяжку в виде зонта. Для экономии электроэнергии и чтобы не создавать лишний шум, ее включают только во время приготовления пищи, поэтому общий кухонный вентиляционный канал тоже необходим.

В канализации собираются опасные для самочувствия газы, разрушающие коммуникации. Путь поступления газа из канализационного стояка в санузел преграждает водяной затвор. Чтобы при сливе уровень давления оставался неизменным, а в туалете не скапливались газы и неприятные запахи, канализационный стояк соединяют с вытяжкой. Выход вытяжки из санузла делают на кровле. При установке вытяжки в стене запахи из туалета попадают с улицы обратно в дом через окна, двери и приточные клапаны.

Организация вентиляции подполья нужна для предотвращения гниения деревянных полов, нижних венцов и намокания утеплителя. Предметом ожесточенных дискуссий профессионалов остается необходимость наличия продухов в цоколе.

Для экономии тепла используют рекуператор – устройство, подогревающее в теплообменнике входящий воздух выходящим.

Борьба с конденсатом

При большой разнице температур внутри и снаружи выходящий воздух может осаждаться на трубе в виде конденсата и стекать вниз. Для минимизации выпадения конденсата воздуховоды теплоизолируют и размещают в общем коробе с трубами отопительного котла, печи или камина. Теплоизоляция способствует увеличению тяги.

Еще один способ борьбы с конденсатом – установка конденсатоотвода. В старых системах вентиляции делали «выдру» – утолщение для остывания теплого воздуха перед выходом наружу.

Находящиеся на виду трубы маскируют следующими способами:

• прячут за подвесные и натяжные потолки;
• убирают в декоративные короба;
• встраивают в мебель;
• заказывают индивидуальный дизайн трубы.

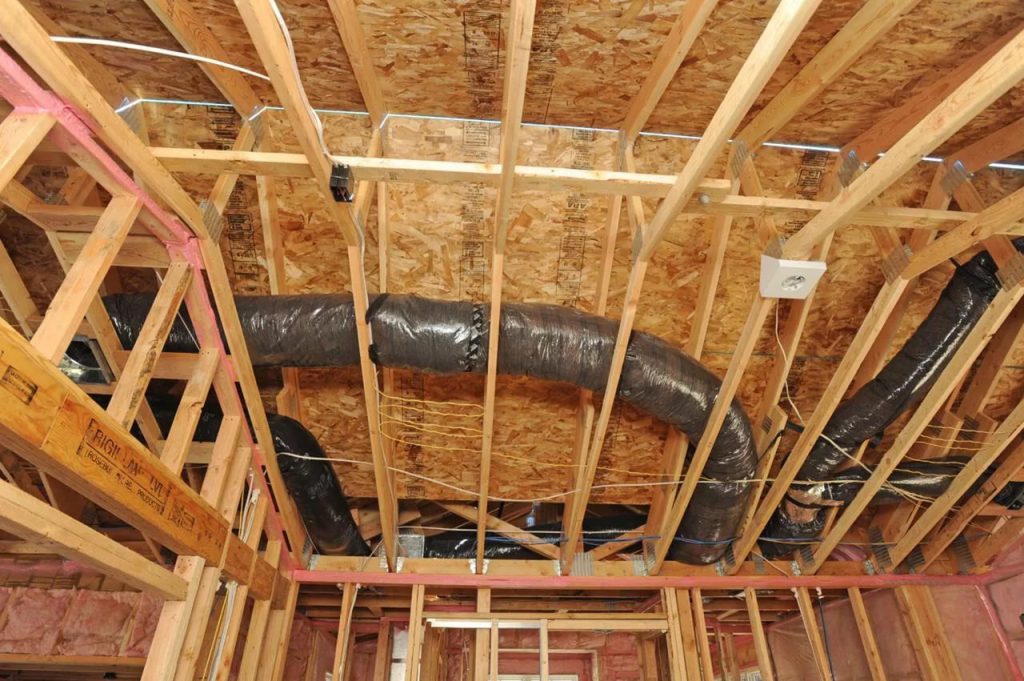

В последнее время востребованы системы, состоящие из большого количества воздуховодов небольшого сечения в отличие от традиционной магистральной. Они подключаются к одной большой приточно-вытяжной установке, расположенной в хозпомещении, и соединяются в коллектор.

Вентиляция кровли

При нарушении гидроизоляции кровли в подкровельном пространстве собирается влага. Если вентиляция чердака отсутствует, влага накапливается в стропильных конструкциях, возникает плесень и разрушает древесину.

При монтаже вентиляции кровли подшивку свесов делают со щелями, в которые мог бы поступать необходимый объем воздуха. На крыше или коньке монтируют элементы кровельной вентиляции. Из-за разницы давлений воздушный поток устремляется от свесов вверх к вентиляционным выходам, дающим дорогу насыщенному влагой воздуху и ставящим барьер на пути проникновения атмосферных осадков под кровлю. Кровельная вентиляция увеличивает период эксплуатации всей кровли деревянного дома.

Проектирование вентиляции в деревянном доме

Теперь разберемся, как сделать вентиляцию в деревянном доме. Для начала нужно правильно спроектировать систему и подобрать требуемую мощность воздушного потока, разновидность клапанов, размер труб.

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

Для этого учитывают следующие параметры:

1. Климатические особенности.
2. Объем помещений.
3. Количество этажей в доме.
4. Число проживающих.
5. Наличие различного отопительного оборудования.
6. Назначение каждого помещения.

Расчет необходимой мощности вентиляции

Чтобы рассчитать производительность вентиляционной системы, нужно знать, количество людей, проживающих в доме, и норматив воздухообмена на одного человека, который равен 60 кубометров в час. В итоге мощность рассчитывается по формуле: L = NхLн, где N – это общее количество проживающих, Lн – норматив воздухообмена на одного человека.

Кроме этого, нужно учитывать объем помещения, а также кратность воздухообмена в соответствии с назначением комнаты. После этого вычисляем параметры воздуховодов по отдельности и в целом. Для жилых помещений подходят каналы с прямоугольным или квадратным сечением со стороной 120-150 мм. Диаметр круглых воздуховодов составляет 150-250 мм. При выборе сечения обязательно учитывайте мощность вентиляторов.

Примеры вентиляции

Если правила охраны труба и техники безопасности пишутся кровью, то требования СНиП к вентиляции помещении различного назначения – черной плесенью. Как показывает практика, устройство системы воздухообмена может проводиться своими руками, однако, ее расчет и проектирование лучше всего доверить профессионалам.

Конечно, можно поискать примеры вентиляции каркасного дома в интернете или посмотреть видео ролики, посвященные монтажу вентиляционных систем в каркасниках. Однако это не убережет от возможных ошибок и недочетов, причинами которых становятся архитектурные особенности конкретного строения.

Предлагаем ознакомиться с несколькими проектами устройства системы вентиляции в помещениях различного назначения.

Проект вентсистемы в ванной «каркасника»

Ванная комната – это помещение, характерной особенностью которого является повышенная влажность воздуха, провоцирующая появление плесневелого грибка. Для устранения этой проблемы ванные каркасного дома обязательно должны оборудоваться системами естественной и принудительной вентиляции.

Естественная система воздухообмена в санузле включает в себя вентиляционный канал, который соединяется с общедомовой шахтой, и вентиляционную решётку. Дополнительно возможна установка очистных фильтров. Принудительная вентиляция обеспечивается установкой в канал вентилятора и автоматикой для его включения и выключения.

При монтаже надёжной, приточно-вытяжной вентиляции потребуется обустройства двух воздуховодов. Один – для забора наружного воздуха в ванную комнату, второй – обеспечит отведение загрязненного воздуха из помещения.

Проект вентиляционной системы для сауны

Поддержание постоянной, высокой температуры и обеспечение доступа наружного воздуха в каркасную финскую сауну обеспечивает грамотно спланированная и реализованная система вентиляции. Она обязательно должна включать в себя вытяжку и приток.

Вытяжка в сауне – выводит из нее весь углекислый газ. Приток напротив, обеспечивает попадание внутрь помещения чистого воздуха. Парилка «с каменкой» нуждается сразу в нескольких видах вентиляции для:

• Печки-каменки;
• Комнатки-парилки;
• Вспомогательных помещений– душевой, предбанника, гостиной для отдыха, раздевалки;

Хороший воздухообмен в сауне может осуществляться естественной, смешанной или принудительной вентиляцией. Однако, для естественного притока наружного воздуха внутрь помещения, за печью, на высоте 20-30 сантиметров, от пола устанавливается приточный клапан или гибкий воздуховод.

Как правило, вытяжные отверстия монтируются на противоположной от печки стене. Одно отверстие располагается в нижней части стены, а другое в верхней. Между собой они соединяются с помощью вентиляционного короба, в котором устанавливается вытяжной вентилятор.

Вытяжка через стену на кухне

На кухне постоянно присутствуют сильные запахи, которые способны значительно ухудшить качество жизни. Кроме того, повышенный уровень влажности воздуха негативно сказывается на здоровье и общем самочувствии человека. Решить эти и многие другие проблемы позволит вытяжка в каркасном доме через стену на кухне.

Монтаж такой вентиляционной системы, вполне может быть выполнен, в том числе и своими руками. Для этого потребуется создать в верхней части стены отверстие для вытяжного клапана. Отверстие подходящего размера в каркасе можно сделать с помощью дрели и сверла. Размеры и форма отверстия должны соответствовать параметрам вентилятора. Для фиксации устройства на стене применяются дюбеля-распорки.

Все щели должны устраняться с помощью монтажной пены. После подготовки вентиляционного отверстия на внутренней стене дома нужно установить вытяжной клапан, на внешней – декоративную решетку. Для предотвращения замерзания в холодное время года, вокруг муфты можно уложить теплоизоляционный материал.

Вытяжка через стену на улицу

Виды вентиляции по зоне действия

По зоне действия вентиляция бывает локальной и общей. В первом случае имеется в виду установка кухонной вытяжки над плитой, а во втором – устройство вентиляционной системы в стене.

Помещения

В жилых помещениях важно обеспечить приток свежего воздуха. Вытяжная вентиляция обустраивается в местах с повышенной влажностью, перепадами температуры и неприятными запахами

Индивидуальные вытяжные каналы должны быть в следующих помещениях:

Индивидуальные вытяжные каналы должны быть в следующих помещениях:

• санузел;
• кухня;
• душевая;
• ванная комната;
• котельная;
• гараж;
• прачечная;
• подполье;
• помещение хозяйственного назначения без окон;
• кладовая и гардероб.

Приточные клапаны в жилых комнатах можно установить в металлопластиковых окнах или стене. Клапаны имеют специальные заслонки для регулировки объема поступающего воздуха или полного перекрытия его доступа. Стеновые клапаны монтируются на высоте 2 м от пола или под подоконником возле батареи, чтобы поступающие холодные воздушные массы успевали подогреваться или смешиваться с теплым воздухом.

Вместо клапанов для доступа свежего воздуха можно открывать металлопластиковые окна в режиме микрощелевого проветривания. Чтобы воздух мог циркулировать в доме и попадать из жилых комнат в вытяжные вентканалы, под дверями оставляют щель или устанавливают в них переточные решетки.

Кухня и санузел

Локальная вытяжка обязательно устанавливается над кухонной плитой. Она включается только во время приготовления пищи. Для подключения кухонной вытяжки к системе вентиляции понадобится сделать отдельный канал. Если на кухне установлен бойлер, колонка или котел отопления, то этот агрегат подключается к специальному каналу для удаления продуктов горения. Кроме этого, на кухне обязательно должен быть отдельный вентиляционный канал, который располагают как можно выше под потолком, потому что именно в этой зоне скапливается теплый влажный воздух.

Канализационный стояк в санузле обязательно соединяется с вентканалом, выходящим на кровлю. Если его вывести через стену на улицу, то неприятные запахи могут втягиваться обратно в дом через открытые окна и форточки.

Кровля

Если гидроизоляция кровли нарушена или сделана неправильно, а также в случае, когда под крышей находится отапливаемое помещение, в подкровельном пространстве собирается конденсат. При недостаточной вентиляции пространства под кровельным покрытием конденсирующаяся влага приводит к появлению плесени и гнили на строительных конструкциях из древесины. В итоге деревянные материалы быстро портятся и утрачивают свою несущую способность.

Чтобы сделать вентиляцию кровли, в подшивке карнизов оставляют вентиляционные отверстия. Через них воздушные массы поступают в подкровельное пространство. Для выведения поступившего воздуха в коньке устанавливаются специальные аэраторы или другие элементы кровельной вентиляции. Разница давления и температуры воздуха заставляет воздушные потоки устремляться от входных отверстий в карнизах в сторону выходных отверстий в коньке. Благодаря этому влажный воздух быстро выводится из подкровельного пространства.

Подпольное пространство

Вентиляция подпола в частном доме нужна с целью защиты деревянных конструкций от порчи гнилью и плесенью. Также она обеспечивает защиту теплоизоляционных материалов и нижних венцов от намокания.

Если ниже находится цокольное помещение, то для его вентиляции устанавливаются продухи. Для экономии тепловой энергии в системы вентиляции встраивают рекуператор. Это специальное устройство с теплообменником, в котором подогреваются воздушные потоки.

Разновидности принудительных схем

1. Приточная. Использованный воздух удаляется из комнат благодаря повышению давления;
2. Вытяжная. Приток свежего воздуха происходит благодаря разрежению в помещении;
3. Приток-вытяжка. Способ, требующий проведения настройки нагнетателей воздуха для синхронизации их работы;
4. С рекуперацией тепла. Позволяет сохранить энергию затраченную на обогрев каркасного дома.

Примитивная принудительная вентиляция

В современных домах, используется механическая вентиляция, которой проще управлять и контролировать. Принудительная вентиляция требует использования, какого либо устройства, принудительно перемещающего воздух во внутреннем пространстве здания.

Принцип обновления воздуха при этом остается неизменным — приток поступает в жилые комнаты, вытяжка использованного производится из хозяйственных помещений.

Вытяжная система

Наиболее дешевый и распространенный вид вентиляции, приток производится естественным способом, через приточные клапаны, установленные в окнах и стенах, микропроветривание и форточку.  Вытяжка производится с помощью вентилятора.

Приточная система

При этом способе все происходит совершенно противоположно, в помещения поставляет уличный воздух специальный вентилятор, в результате в помещении появляется повышенное давление, и воздух самостоятельно находит путь из здания — вытяжной канал, или используя микропроветривание.

1. Можно на приточный вентилятор установить систему подогрева воздуха и в комнаты будет поступать теплый воздух;
2. Кроме того, при использовании такой вентиляции, не появляется «ощущение сквозняка», часто возникающее при использовании вытяжной;
3. Существует еще один маленький, но очень полезный плюс — в помещение поступает значительно меньше пыли с улицы.

В каком случае целесообразно использовать

Если естественная вентиляция не способна выполнить возложенные на нее задачи. Для каркасного дома находящегося в неблагоприятном в экологическом отношении месте.

Приточно вытяжные устройства

В этом случае, как на вытяжном канале, и на каналах для поступления воздуха устанавливают вентиляторы, и тут невозможно обойтись без системы воздушных каналов. Вытяжку можно в такой системе устроить и из жилых комнат. В результате вытяжка и приток будут находиться в одной комнате.

Это дополнительный плюс принудительной вентиляции, она позволяет регулировать уровень проветривания отдельных комнат, но настроить такую систему во всем каркасном доме сложно.

1 Финский домик – нужна ли ему вентиляция?

Каркасные сооружения – это энергоэффективные жилые постройки. Их особая конструкция дает возможность сохранять тепло, что позволяет затрачивать минимум средств на отопление. Такие дома строятся в виде каркаса. На него монтируются стены, защищенные от холода и влаги плитами пенопласта, гидроизоляционными мембранами и пленками, утепляющими материалами. Сверху этот многослойный пирог накрывается с обеих сторон различными облицовочными изделиями. В итоге мы получаем сооружение, в которое не попадает ни капли воздуха с улицы. Герметичность домостроения обеспечивается, кроме того, монтажом пластиковых окон, что также не способствуют воздухообмену в жилье.

В описанной “закупоренной” постройке отдыхают и живут люди. Они дышат, потеют. Это приводит к тому, что в жилище становится душно, на стенах и потолке со временем начинает собираться конденсат, в комнатах появляются малоприятные ароматы. Проблема с доступом свежего воздуха частично решается при периодическом открытии дверей и окон. Но этого явно недостаточно для того, чтобы в доме всегда был оптимальный микроклимат. А значит, для создания идеальных условий для жизни человека в каркасном строении придется позаботиться об оснащении его качественной вентиляционной системой. В большинстве случаев она проектируется и реализуется еще на этапе строительства дома. Но, если по каким-либо причинам этого не было сделано, монтаж вентиляции можно выполнить и в уже эксплуатируемом жилище.

Сразу отметим несколько нюансов. Если финский домик используется исключительно в качестве дачи для летнего отдыха, установка вентиляционной системы в нем необязательна. В подобных случаях окна и двери жилища открыты практически постоянно. Этого вполне достаточно для нормального уровня воздухообмена. Проблема с проветриванием может возникнуть лишь в санузлах и ванных комнатах. Но она решается элементарно – посредством обустройства в них небольших по размерам форточек.

Если каркасная дача эксплуатируется круглогодично, специалисты рекомендуют оснастить санитарно-технические помещения, а также кухню вытяжными каналами, работающими по простому принципу механической естественной тяги. Такие работы легко выполняются своими руками в кратчайшие сроки. Если же дом используется постоянно, он, в большинстве случаев, требует устройства принудительной системы вентилирования.
