Система вентиляция 2-х комнатной квартиры (вар.1)
Проект вентиляции в 2-х комнатной квартире (вар.1)
Общие параметры:
- Площадь квартиры: 51,4 м².
- Производительность вентиляции: 240 м³/ч.
| Наименование оборудования | Маркировка | Кол-во | Цена, руб | Стоимость, руб |
| Оборудование | ||||
| ПУ с электрокалорифером и автоматикой | Breezart 350 Lite* | 1 | 70000 | 70000 |
| Шумоглушитель канальный | CSA 160/900 | 1 | 3080 | 3080 |
| Воздухораспределительная сеть и материалы | ||||
| Клапан с ручным приводом (опционально – электропривод) | КВК-160М | 1 | 1100 | 1100 |
| Воздуховод из оцинкованной стали, м | D160 | 3 | 450 | 1350 |
| Гибкий воздуховод шумо-термоизолированный, уп. | Sonoduct D125 | 1 | 4201 | 4201 |
| Отвод-90, шт. | 125 | 1 | 319 | 319 |
| Отвод-90, шт. | 160 | 3 | 392 | 1176 |
| Тройник-90, шт. | 160/125 | 1 | 410 | 410 |
| Переход, шт. | 160/125 | 1 | 301 | 301 |
| Заглушка, шт. | 125 | 1 | 196 | 196 |
| Вентиляционная решетка, шт. | АМН-300×150 | 2 | 554 | 1108 |
| Адаптер тип 7, шт. | 300х150 | 1 | 698 | 698 |
| Адаптер тип 1, шт. | 300х150 | 1 | 752 | 752 |
| Наружная решетка, шт. | ННР(С) 200х200 | 1 | 1719 | 1719 |
| Дроссель-клапан, шт. | ДК-125 | 2 | 709 | 1418 |
| Теплоизоляция, м2 | Пенофол 30 мм | 6 | 492 | 2952 |
| Расходный и крепежный материал, комплект | 1 | 6142 | 6142 | |
| Работы | ||||
| Монтаж и пуско-наладка на объекте в пределах МКАД | 1 | 21000 | 21000 | |
| Доп. оплата при расположении объекта за МКАД, руб/км | 42 | требует уточнения | ||
| ИТОГО | 117 922 |
* Возможно использование других моделей приточных установок.
Вентиляция. Нужна ли
Кто из нас любит пыль и сквозняки? Какими только средствами не пользуются хозяйки, чтобы избавиться от ненавистной грязи. При отсутствии нормальной циркуляции воздушных потоков в помещении в вашем доме накопится такое количество пыли, что избавиться от нее будет практически невозможно.
Вентиляция
Предотвратить это поможет принудительная вентиляция в комнате. Для чего еще она нам необходима? Рассмотрим основные аспекты:
- Мы стремимся к повышенному уровню комфорта проживания. Поэтому старательно утепляем помещение. Однако это приводит не только к сохранению тепла в комнате, но и к герметизации помещения. Чтобы это устранить, необходимо использовать устройство естественного регулирования воздушных потоков.
- В основном, схема постройки наших домов имеет советские нормы. Это значит, что схема вентиляции в таких домах фактически отсутствует. Циркуляция воздуха достигается за счет открытых дверей и окон в помещении. Согласитесь, такой способ имеет низкую эффективность для получения свежего воздуха.
- Многие из нас заводят домашних животных в домах. От них исходят не только запах, животные линяют. Частички шерсти постоянно находятся в воздухе. Это не только загрязняет его, но и способствует развитию аллергических заболеваний. Для предотвращения этого необходим постоянный поток воздушных масс в помещении, способный притоку свежего воздуха.
Система вентиляция 3-х комнатной квартиры

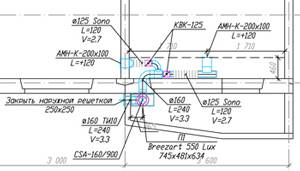

Проект вентиляции в 3-х комнатной квартире
Общие параметры:
- Площадь квартиры: 79,7 м².
- Производительность вентиляции: 360 м³/ч.
| Наименование оборудования | Маркировка | Кол-во | Цена, руб | Стоимость, руб |
| Оборудование | ||||
| ПУ с электрокалорифером и автоматикой | Breezart 550 Lite* | 1 | 72000 | 72000 |
| Шумоглушитель канальный | CSA 160/900 | 1 | 3080 | 3080 |
| Воздухораспределительная сеть и материалы | ||||
| Клапан с ручным приводом (опционально – электропривод) | КВК-160М | 1 | 1100 | 1100 |
| Воздуховод из оцинкованной стали, м | D125 | 3 | 352 | 1056 |
| Воздуховод из оцинкованной стали, м | D160 | 3 | 450 | 1350 |
| Воздуховод из оцинкованной стали, м | D200 | 6 | 563 | 3378 |
| Гибкий воздуховод, уп. | Sonoduct D125 | 1 | 4201 | 4201 |
| Отвод-45, шт. | 200 | 2 | 367 | 734 |
| Отвод-90, шт. | 160 | 1 | 392 | 392 |
| Отвод-90, шт. | 200 | 1 | 451 | 451 |
| Тройник-90, шт. | 200/125 | 2 | 563 | 1126 |
| Тройник-90, шт. | 200/200 | 1 | 728 | 728 |
| Переход, шт. | 200/125 | 1 | 216 | 216 |
| Переход, шт. | 200/160 | 1 | 251 | 251 |
| Заглушка, шт. | D200 | 1 | 239 | 239 |
| Вентиляционная решетка, шт. | АМН-200×100 | 3 | 414 | 1242 |
| Адаптер тип7, шт. | 200х100 | 3 | 495 | 1485 |
| Наружная решетка, шт. | АРН 300х300 | 1 | 1719 | 1719 |
| Дроссель-клапан, шт. | ДК-125 | 3 | 709 | 2127 |
| Теплоизоляция, м2 | Пенофол 30 | 6 | 492 | 2952 |
| Расходный и крепежный материал, комплект | 1 | 8749 | 8749 | |
| Работы | ||||
| Монтаж и пуско-наладка на объекте в пределах МКАД | 1 | 23000 | 23000 | |
| Доп. оплата при расположении объекта за МКАД, руб/км | 42 | требует уточнения | ||
| ИТОГО | 133 576 |
* Возможно использование других моделей приточных установок.
По всем вопросам вы можете обращаться по телефону или же пригласить менеджера на объект.
Преимущества и недостатки
Плюсами такого механизма будут следующие моменты.
Такой вариант вентсистемы, оснащенный фильтрационной системой, дает возможность осуществить предварительную очистку воздушных потоков, идущих с улицы, что будет довольно важно для формирования качественного микроклимата в помещениях, где живет большое количество людей.
При правильном планировании использования подобной системы существует возможность отбора тепла у уходящих газов и нагрева воздуха, который поступает. Данное решение дает возможность существенно уменьшить расходы на отопление и восстановить около 60 процентов потерь тепла за счет процесса рекуперации.
Автоконтроль над расходом воздуха, который реагирует на то, есть ли в комнате люди, также реагирует на интенсивность воздушного обмена, снижая его в случае, когда в квартире никого нет.
Высокая производительность.
Бесшумность.. У такой системы, как и у любой другой, существуют и недостатки
У такой системы, как и у любой другой, существуют и недостатки.
- Негабаритность. Для квартир с небольшими размерами будет неплохим решением установить небольшую копию приточно-вытяжного механизма, то есть маленькую моноблочную вентиляционную установку.
- Сложный монтаж. Такая установка обычно влезает только на балкон или вообще устанавливается на кронштейне за окном, а воздуховоды за навесным потолком. Да и монтаж необходимо осуществлять еще до чистовой отделки квартиры, то есть все это делается во время ремонта.
Принцип работы естественной вентиляции
Вентилированием называют процесс, в результате которого застоявшиеся отработанные воздушные массы удаляются, а порции нового чистого воздуха подаются в помещение. Благодаря циркуляции в доме или квартире поддерживается благоприятный микроклимат.
Принцип работы естественной вентиляции основан на законах физики. Теплый воздух всегда стремится вверх, поэтому он легко самостоятельно выводится из помещения
Для организации воздухообмена важно поддерживать разницу давления в помещении и на улице
При этом придерживаются следующих принципов:
- Для поступления свежего воздуха в нежилое помещение достаточно отверстия в стене. В жилые комнаты воздух может поступать через открытые на проветривание окна или приточные клапаны в стенах.
- Для выведения отработанных воздушных масс в стенах делают вертикальные отверстия – вентканалы. Выход канала должен находиться выше точки притока, чтобы давление в трубе было ниже. Благодаря этому обеспечивается движение воздушных масс от точки притока через все помещение в точку выведения.
- Точки притока должна располагаться как можно дальше от вытяжного вентканала, чтобы воздух хорошо циркулировал во всем помещении. При этом на пути потока не должно быть каких-либо препятствий, например, закрытых дверей.
При низкой эффективности естественной вентиляции на окнах появляется конденсат, в помещении наблюдается повышенная влажность, появляется грибок, а кухне различные поверхности быстро загрязняются жировым налетом. При недостаточной или обратной тяге в вентканалах многоквартирных домов к жильцам снизу могут поступать запахи из квартир, находящихся выше по стояку.
Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.
Эффективность тяги зависит от:
- высоты вертикального вентиляционного канала (чем он выше, тем лучше);
- температуры в помещении и на улице (максимальная тяга наблюдается зимой, когда большая разница температур);
- высоты трубы на крыше и ее расположения относительно конька дома.
Приточно-вытяжная вентиляция. Что такое приточно-вытяжная вентиляция
Данный тип вентиляции представляет собой систему, обеспечивающую постоянный приток свежего и чистого воздуха в помещение и одновременное удаление отработанного воздуха. Приточно-вытяжную вентиляцию устанавливают преимущественно в домах площадью более 100 кв. м.
Существует два вида такой вентиляции для дома или квартиры: моноблочная и наборная. Моноблоки уже полностью готовы к использованию, обладают компактными габаритами и предназначены для установки в квартирах. Наборные установки собираются на месте, обладают большими размерами и монтируются, в основном, в домах.
Устройство приточно-вытяжной вентиляции включает в себя следующие элементы:
- Воздухозаборная решетка, устанавливаемая снаружи при входе в воздуховод и предназначенная для защиты от мусора, насекомых и грызунов;
- Фильтры, которые располагаются в воздуховодах и содержат наполнители из угля;
- Обратный клапан, перекрывающий воздуховод от притока холодного воздуха;
- Испаритель, предназначенный для охлаждения воздуха летом;
- Калорифер, подогревающий входящий воздух перед его подачей в комнаты;
- Вентилятор, который способствует передвижению воздуха по воздуховодам;
- Воздуховоды – специальные трубы круглого или прямоугольного сечения, предназначенные для транспортировки воздуха;
- Шумопоглотитель, обеспечивающий приглушение шума работающего вентилятора;
- Распределительные платформы и решетки, устанавливаемые на выходе в комнаты и предназначенные для подачи воздуха не единым потоком, а тонкими струями;
- Рекуператор – устройство, позволяющее экономить энергию, идущую на обогрев приточного воздуха;
- Специальные датчики, которые собирают данные о состоянии микроклимата в доме и следят за работой оборудования;
- Автоматика, управляющая всей системой и включающая в себя регуляторы скорости вращения вентиляторов и нагрева воздуха.
Естественная приточно-вытяжная вентиляция. Как работает естественная вентиляция?
Естественная (природная) система вентиляции характеризуется тем, что замена воздуха в помещении или группе помещений происходит под действием гравитационного давления и ветрового воздействия на здание.
Обычно внутри помещения воздух теплее наружного, он становится более разряжённым, более лёгким, поэтому поднимается кверху и выходит через вентканалы на улицу. В помещении появляется разряжение, и более тяжёлый воздух извне через ограждающие конструкции проникает в жилище. Под действием силы гравитации он стремится книзу и оказывает давление на восходящие потоки, вытесняя отработанный воздух. Так появляется гравитационное давление, без которого естественная вентиляция существовать не может. Ветер в свою очередь помогает этой циркуляции. Чем больше разница температур внутри и снаружи помещения, чем больше скорость ветра, тем больше воздуха попадает вовнутрь.
Не один десяток лет такая система применялась в квартирах советской постройки 1930-1980 годов, где приток осуществлялся посредством инфильтрации, через конструкции, пропускающие большое количество воздуха — деревянные окна, пористые материалы наружных стен, неплотно закрывающиеся входные двери. Величина инфильтрации в старых квартирах составляет кратность замены воздуха 0,5–0,75, что зависит от степени уплотнения щелей. Напомним, что для жилых комнат (спальня, гостиная, кабинет…) по нормам требуется, чтобы за один час происходила минимум однократная замена воздуха. Очевидна необходимость увеличения воздухообмена, что достигается проветриванием — открыванием форточек, фрамуг, дверей (неорганизованная вентиляция). По сути, вся эта система является вытяжной канальной с естественным побуждением, так как устройства специальных приточных проемов не предполагалось. Вытяжка такой вентиляции осуществляется через вертикальные вентканалы, входы в которые расположены на кухне и санузле.
Сила гравитационного давления, которая выталкивает воздух наружу, во многом зависит и от расстояния между вентиляционными решётками, расположенными в помещении, до верха шахты. На нижних этажах многоквартирных домов обычно гравитационное давление сильнее из-за большей высоты вертикального канала. Если тяга в вентканале вашей квартиры слабая или происходит так называемое «опрокидывание тяги», то загрязнённый воздух из соседских квартир может перетекать к вам. В таком случае может помочь установка вентилятора с обратным клапаном или решётки с жалюзями, автоматически закрывающимися при обратной тяге. Проверить силу тяги можно, поднеся зажжённую спичку к вытяжному проёму. Если пламя не отклоняется в сторону канала, то возможно он забит, например листьями, и требуется чистка.
Естественная вентиляция может включать в себя и короткие горизонтальные воздуховоды, которые выводятся в определённых зонах помещения на стенах не ниже 500 мм от потолка или на самом потолке. Выходы вытяжных каналов закрываются жалюзийными решётками.
Вертикальные вытяжные каналы естественной вентиляции обычно выполняются в виде шахт из кирпича или специальных бетонных блоков. Минимально допустимый размер таких каналов составляет 130×130 мм. Между соседними шахтами должна быть перегородка толщиной 130 мм. Допускается изготовление сборных воздуховодов из негорючих материалов. На чердаке их стенки обязательно утепляют, что препятствует образованию конденсата. Вытяжные каналы выводятся над кровлей, не менее 500 мм выше конька. Сверху вытяжная шахта накрывается дефлектором — специальной насадкой, усиливающей тягу воздуха.
Виды, преимущества и недостатки систем естественной вентиляции
Естественную вентиляцию можно условно разделить на канальную и бесканальную, а также организованную и неорганизованную. Устройство бесканальных систем не нуждается в монтаже конструкций, устройств и воздуховодов. Для притока воздуха достаточно открыть окна, а его удаление выполняется через существующие вентканалы. Канальные конструкции делаются с использованием воздуховодов. Они монтируются под потолками или в стенах дома.
Неорганизованные сети вентиляции часто встречаются в старых деревянных домах. Свежий воздух поступает через негерметичные ограждающие конструкции. Удаление воздушных масс происходит через дымоход печной конструкции. Для устройства организованной сети делают вентканалы, устанавливают приточные клапаны.
К преимуществам гравитационных вентиляционных сетей можно отнести следующее:
- Приемлемая цена монтажа. Все составляющие элементы и их установка достаточно простые и не затратные, особенно в сравнении с принудительной вентиляцией. Вентканалы оборудуются в процессе возведения дома, поэтому не нужно устанавливать дополнительные элементы.
- Возможность самостоятельного монтажа.
- Поскольку это энергонезависимые системы, они отличаются экономичностью и простотой обслуживания.
- Отсутствие вентиляционного оборудования обеспечивает бесшумную работу.
Среди недостатков можно назвать такое:
- Если установить фильтрующие приспособления для очищения подающегося воздуха, то эффективность вентиляции снижается.
- Отрегулировать производительность сети не получится.
- Эффективность вентиляции зависит от погоды и поры года. В ветреную погоду и зимой она максимальная, а летом и в безветренную погоду тяга может вообще отсутствовать.
- Если для притока свежего воздуха открыть окна, то с улицы в помещение попадает пыль, а также слышен уличный шум и запахи.
Необходимость системы вентиляции
схема комплексной вентиляции частного дома
Система вентиляции дома выполняет следующие функции:
- обеспечивает правильный воздухообмен в помещениях;
- поддерживает оптимальную влажность воздуха;
- выводит наружу неприятные запахи;
- создает комфортные бытовые и санитарные условия для жильцов.
В идеале объем поступающего воздуха с улицы должен быть равен объему воздуха, удаляемого из внутренних помещений. Это обеспечивает необходимое проветривание и способствует сохранению тепла и выведению запахов из кухни и из санузлов.
Поддержание оптимальной влажности препятствует появлению грибка на стенах и развитию болезнетворных микроорганизмов.
Чистка каналов
Затем проверьте каждый слот по отдельности. Если бумага ведет себя по-другому, то во внутренних коробках будет грязь.
Чтобы устранить такую неприятность, достаточно вооружиться обычной посудомоечной машиной, прикрепленной к гибкому и тонкому стальному кабелю, и пропустить такую конструкцию вдоль вентиляционного канала.
Избавиться от грязи можно с помощью пылесоса с длинной трубой. Например, можно подсоединить длинный кусок обычного гибкого поливного шланга. Такой продукт обладает необходимой гибкостью и достаточно жестким.
Если в результате вышеописанных действий не будет обнаружено засорения, то проблема будет на уровне главного воздуховода. Очищайте ее привычным способом, просто используйте более крупную щетку. Кроме того, вам могут понадобиться другие инструменты, такие как стекловолоконный стержень, металлический или деревянный стержень, крюк и т.д.
Будьте очень осторожны при очистке главного воздушного канала. Их часто используют для гнездования ос и других опасных или очень неприятных вредителей.
Проверка вентиляции перед началом работы
Приступайте к проверке функционирующей системы вентиляции. Это определит, почему вентиляция не работает должным образом.
Начните с простой проверки карнизов на бумаге. Для этого возьмите полоску газетной бумаги шириной около 3 см и длиной 15 см, держите ее на расстоянии 5-6 см от вентиляционного отверстия и наблюдайте за поведением бумаги.
При нормальных условиях бумага будет наклонена в сторону чертежного отверстия.
Если бумага не отскакивает или едва двигается, что-то не так с вентиляцией.
Далее, определите, в чем именно проблема. Откройте окна и двери, затем повторите тест полоской бумаги. Если бумага начинает заметно отклоняться в вентиляционное отверстие, то в воздуховодах нет ничего плохого. Если изменений нет, можно сказать, что засорение находится в воздуховоде.
Проверка вентиляции с помощью листа бумаги
Блокировки должны быть сняты. Вы также можете сами прочистить воздушные каналы. В этом вам поможет следующее руководство.
