Требования к вентиляции с газовыми плитами и котлами: схемы, СНИПы, установка

Основные требования

Проектная документация является основой любой системы отопления. Уже на стадии проектирования необходимо провести тепловой расчёт и рассчитать точные параметры вытяжной системы. В случае частных домов, где предусмотрены мощные газовые котлы, обязательным условием является помещение для котельной.

Котельная, находящаяся под газовыми приборами, должна соответствовать государственным нормативам и стандартам в связи с повышенной опасностью использования природного газа в домашних условиях. Ознакомимся с требованиями, предъявляемыми к жилым объектам при установке автономного отопительного и газового котельного вентиляционного оборудования при установке системы отопления в частном доме. Основным требованием является объем воздухообмена – он должен обеспечивать 3-кратную циркуляцию воздуха в час.

Вентиляция котельной в частном доме осуществляется только по эскизному проекту. В котором представлены исполнительные схемы вентиляции помещений, вид и количество необходимого оборудования, перечень материалов и запасных частей для установки дымохода.

При покупке вентиляционно-дымоудаляющего оборудования для газового котла в частном доме, указанного в проектной документации, необходимо проверить их качество, в соответствии с нормативными правовыми актами Российской Федерации.

Основные законодательные требования к размещению систем вентиляции газовых котельных в частном доме:

1. Установка отдельного воздуховода в вентиляционной конструкции.
2. Герметичность воздушного канала, все соединения должны быть герметизированы термостойким герметиком.
3. Установка отдельного воздуховода в потолке печного помещения.
4. Установка гильз в стеновых конструкциях для вывода газопровода из помещения наружу.
5. Подключить не более 2-х газовых приборов к одной дымоходной трубе.
6. Между наружной стенкой и конечной точкой дымовой трубы должно быть расстояние более 300 мм.
7. Приток воздуха может осуществляться как снаружи, так и внутри печного помещения. В этом случае, однако, гостиная не может быть использована в качестве смежной комнаты.

Подбор и монтаж оборудования

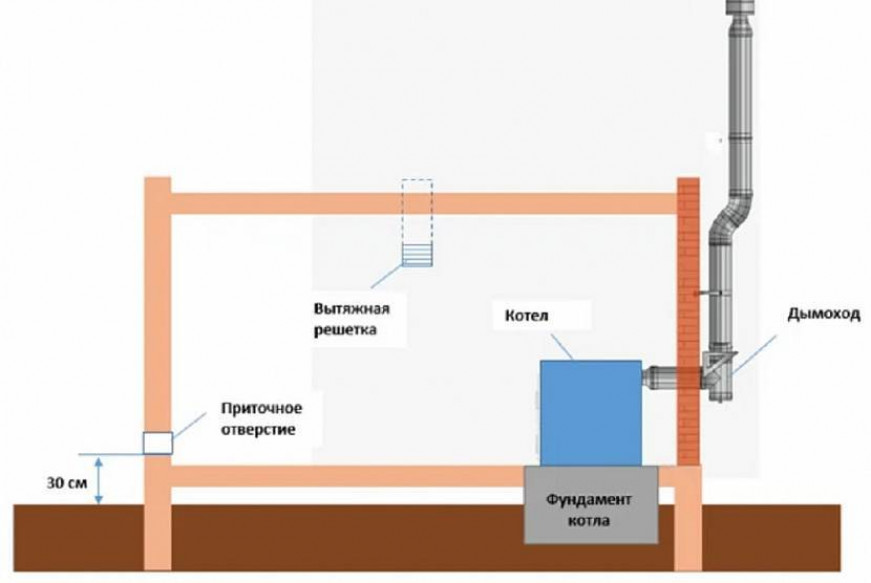

Воздухообмен естественным путем в котельном помещении достигается за счет приточного и вытяжного каналов.

При монтаже приточного канала необходимо:

1. Подготовить кусок пластмассовой трубы, фильтрующую сетку и обратный клапан. Сечение трубы подбирается в зависимости от мощности котла. В случае, когда производительность менее 30 кВт, то хватит 150 мм. Чем больше мощность, тем больше сечение.
2. Для создания правильного процесса горения и соответствующей вытяжки в частном доме, подачу воздуха нужно создать как можно ближе к топке котла. Поэтому отверстие в стене нужно пробить напротив горелки, но не выше его рабочей зоны. В отверстие вставляется отрезок трубы, и щели заделываются монтажной пеной.
3. Снаружи патрубок закрывается сеткой для предохранения от насекомых и мелких животных. Внутри трубы нужно установить обратный клапан для защиты от обратной тяги на улицу.
4. Трубы для вытяжки в котельном помещении при естественном вентилировании устанавливаются только вертикально, при этом высота их не должна быть меньше 3,5 м.

Сейчас многие пользователи не задаются вопросом перед выбором той или иной приточной вентиляции, так как оптимальным решением будет установка комбинированной системы воздухообмена.

Методы расчета для помещений жилого дома

Приток необходимого количества воздуха в жилых помещениях в зависимости от типа комнаты может обеспечиваться через автономные воздушные клапана в стенах с регулируемыми параметрами открывания, форточки, двери, фрамуги и окна

Специалисты обращают внимание проектировщиков на то, что при расчете показателей полной замены воздуха в жилых комнатах, необходимо учитывать ряд параметров, среди которых:

• назначение помещения;
• количество постоянно находящихся в сооружении людей;
• температура и влажность воздуха в помещении;
• количество работающих электрических приборов и норма выделяемого ими тепла;
• тип естественной вентиляции и обеспечиваемые им показатели кратности замены кислорода в течение 1 ч.

Для создания комфортных условий согласно нормам СП 54.13330.2016 величина воздухообмена должна составлять:

1. При площади помещения, приходящегося на 1 человека в размере менее 20 м² для детских комнаты в квартире, спален, гостиных и общих помещений подача воздуха должна составлять 3 м³/ч на 1 м² площади каждой из комнат.
2. При общей площади в расчете на одного человека превышающей 20 м², интенсивность воздухообмена должна составлять 30 м³/ч на 1 человека.
3. Для кухни, оснащенной электрической плитой минимальные показатели подачи кислорода не могут быть меньше 60 м³/ч.
4. Если на кухне используется газовая плита, минимальное значение нормы воздухообмена увеличивается до 80-100 м³/ч.
5. Нормативные показатели кратности воздухообмена для вестибюлей, лестничных клеток и коридоров составляет 3 м³/ч.
6. Параметры воздухообмена несколько возрастают при увеличении влажности и температуры в помещении и составляют для сушильных, гладильных и постирочных комнат 7 м³/ч.
7. При организации в жилом помещении ванной и уборной, расположенных отдельно друг от друга, норма воздухообмена должна быть не меньше 25 м³/ч, при совмещенном расположении санузла и ванной комнаты, этот показатель увеличивается до 50 единиц.

Учитывая то, что при готовке помимо пара образуется ряд летучих соединений с содержанием масла и гари, при организации системы воздухообмена на кухне необходимо исключить попадание этих веществ в пространство жилых комнат. Для этого воздух кухонного помещения за счет создания тяги в вентиляционном канале, высотой не менее 5 м и использования специального вытяжного зонта удаляется наружу. Такой тип организации ротации воздушных масс обеспечивает устранение и избыточного количества тепла. Однако во избежание попадания отработанного воздуха в квартиры, расположенные на верхних этажах при строительстве сооружения выполняется воздушный затвор, обеспечивающий изменение направления воздушного потока.

Расчёт системы вентиляции

По строительным стандартам всё воздушное пространство котельной должно заменяться новым каждые 20 минут. Чтобы обеспечить соответствующий воздушный круговорот, придётся вооружиться калькулятором и формулами.

Если потолки располагаются на высоте 6 метров, то без особых приспособлений воздух в помещении обновляется трижды в час. Шестиметровые потолки — роскошь для частного дома. Снижение потолков компенсируют при расчётах в следующей пропорции — на каждый метр ниже воздухообмен увеличивается на 25%.

Предположим, есть котельная размерами: длина — 3 м, ширина — 4 м, высота – 3,5 м. Чтобы решить эту задачу, необходимо совершить ряд действий.

Шаг 1. Узнаем величину объёма воздушного пространства. Используем формулу v = b * l * h, где b — ширина, l — длина, h — высота потолка. В нашем примере объём составит 3 м * 4 м * 3,5 м = 42 м3.

Шаг 2. Сделаем поправку на низкий потолок по формуле: k = (6 — h) * 0,25 + 3, где h – высота помещения. В нашей котельной поправка получилась: (6 м – 3,5 м) * 0,25 + 3 ≈ 3,6.

Шаг 3. Рассчитаем обеспечиваемый естественной вентиляцией воздухообмен. Формула: V = k * v, где v – объём воздуха в помещении, k – поправка на снижение высоты потолка. У нас получился объём, равный 151,2 м3 (3,6 * 42 м3 = 151,2 м3).

Шаг 4. Осталось получить величину площади поперечного сечения вытяжной трубы: S = V / (w * t), где V – рассчитанный выше воздухообмен, w — скорость воздушных потоков (в данных расчётах принимается за 1 м/с) и t – время в секундах. Получаем: 151,2 м3 / (1 м/с * 3600 с) = 0, 042 м2 = 4,2 см2.

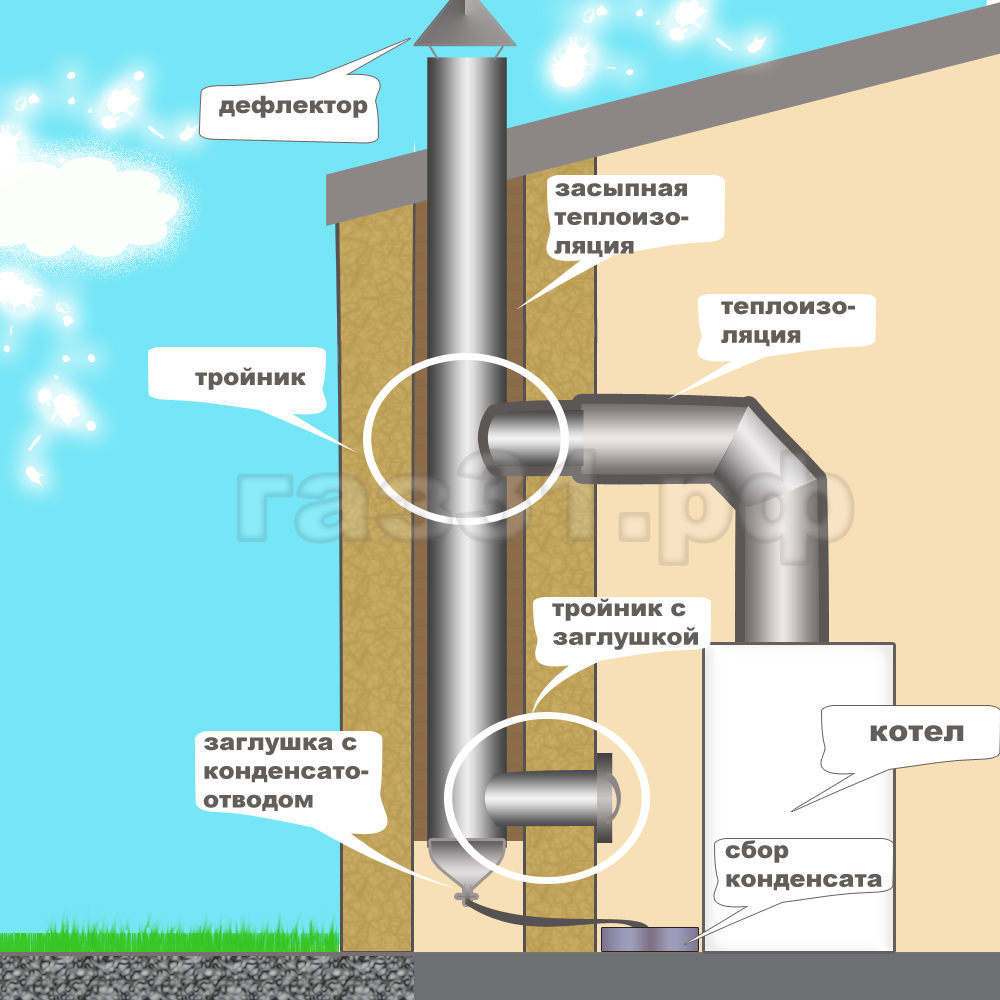

Размеры канала зависят и от площади внутренней поверхности котла. Это число указывает производитель в технической документации устройства. Если это число не указано, рассчитайте его самостоятельно с опорой на объём прибора. Затем сравните величину площади с радиусом сечения согласно неравенству:

2πR*L > S, где

R – внутренний радиус сечения дымоходной трубы,

L – её длина,

S – площадь внутренней поверхности котла.

Если по каким-то причинам такой расчёт затруднителен, можно воспользоваться таблицей.

Мощность котла, кВт	Диаметр трубы дымохода, мм
24	120
30	130
40	170
60	190
80	220

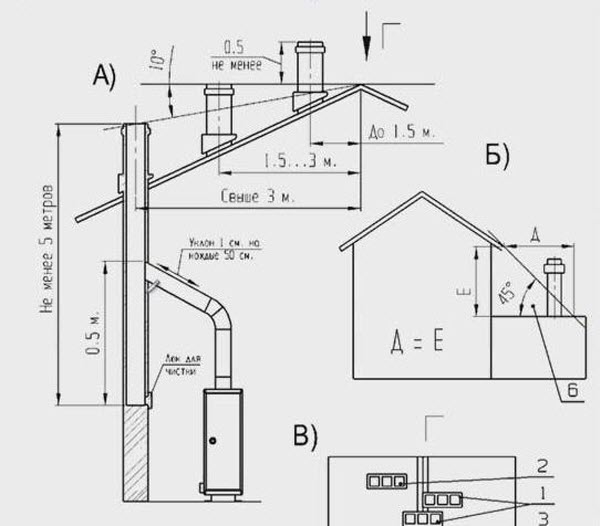

Последний этап расчёта — это высота флюгарки относительно конька крыши. Необходимость этого обусловлена созданием ветром дополнительной тяги, что увеличивает экономичность всей вытяжной конструкции. На этом этапе руководствуются следующими принципами:

• высота флюгарки над плоской крышей, либо на расстоянии до 1,5 метра от её конька, должна составлять не менее 0,5 метра;
• на расстоянии от 1,5 до 3 метров – не ниже конька крыши;
• на расстоянии более 3 метров – не ниже условной линии, проведённой из конька крыши под углом 10˚;
• флюгарка должна быть на 0,5 метра выше здания, которое пристроено к отапливаемому помещению;
• если кровля сделана из горючих материалов, дымоход необходимо поднять на 1-1,5 метра над коньком крыши.

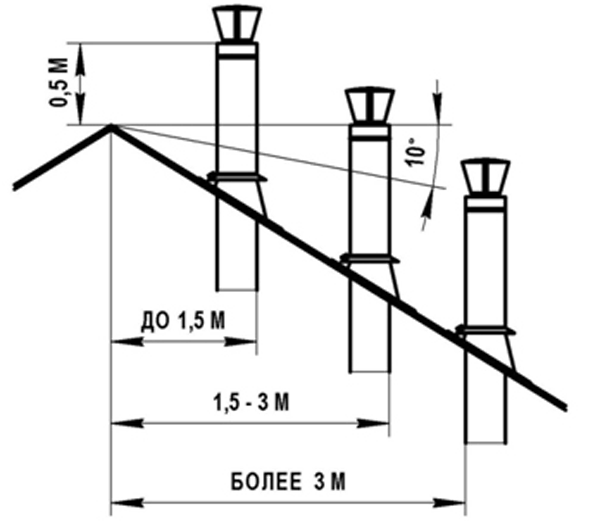

Расчёт высоты дымохода относительно крыши

Виды вентиляции

В доме с газовой котельной обустраивают 2 вида вентиляции: естественную и принудительную.

Первый вариант наиболее распространен в частном секторе. Естественная вентиляция разрешена для котлов мощностью до 30 кВт.

В инженерной сети воздухообмен выполняется за счет разности температур и давления. Воздушные массы произвольно циркулируют между улицей и помещением через воздуховоды.

В принудительной вентиляции воздушные потоки перемещаются за счет механического принуждения работающими вентиляторами. Инженерная сеть актуальна для большой котельной с мощными котлами.

Ставят механическую вентиляцию для инновационного отопительного оборудования, где использование принудительного вентилирования рекомендовано производителем.

Схема принудительной системы, где вентилятор обозначен цифрой 7

Схема принудительной системы, где вентилятор обозначен цифрой 4

Общие требования к помещению для установки газового котла в частном доме

Риски, связанные с газовым отоплением – пожарная опасность и утечка газа. Для установки оборудования нужно получить разрешения местной администрации, газовых и пожарных служб. Какие предъявляются требования к помещению для установки газового котла в частном доме?

Нормативы

Требования к установке газового котла в частном доме регламентируются следующими документами:

• СНиП и ДБH от 2001 г.;
• СНиП II-35-76 и 42-01-2002;
• 41-104-2000 СП.

Особенности газового оборудования – пожарная опасность и взрывоопасность. Кроме этого утечка газа может привести к отравлению жильцов. Правила установки газовых котлов в частных домах учитываются в процессе проектирования отопительной системы, при монтаже и настройке (о схемах отопления частного дома с газовым котлом).

Общие правила

Общие требования – объем помещения для установки газового котла в частном доме, освещенность, вентиляция. Нормативный метраж оконного проема – 0,03 квадрата на метр кубический минимум. Мощность вытяжки должна быть втрое больше суммарного объема перегоняемого за час воздуха в обычной комнате. Обязательно наличие в котельной окна с форточкой и двери на улицу.

Габариты помещения:

• при мощности котла до 30 киловатт – 7,5 кубометров;
• до 60 киловатт – 13,5;
• свыше 60 – минимум 15 кубометров.

Для газовых котлов свыше 6 киловатт на каждый киловатт добавляют 0,2 кубометра помещения. Требования к газовому котлу на кухне: подсоединение к газовой магистрали выполняется шлангом в металлической оплетке; нельзя для дымохода использовать гофрированную трубу, только стальную оцинкованную (как правильно сделать дымоход для газового котла). Желательно наличие датчика утечки газа.

Перед покупкой и установкой котла необходимо оформить разрешение от Гостехнадзора и пожарников. При отсутствии техусловий для установки газового котла в частном доме эти инстанции вправе отказать в оформлении разрешения.

При самовольной установке владелец подвергается штрафу.

Рекомендуется перед установкой проконсультироваться с пожарным инспектором, т.к. в разных районах могут быть свои нюансы, а нормы видоизменяются со временем. У владельца должны быть в наличии паспорт котла и сертификат соответствия.

Детализация требований

Где можно устанавливать газовый котел в частном доме, допускается ли установка котла вне помещения котельной?

Для размещения подходит любая комната на любом этаже при условии, что мощность отопительного оборудования (котел + бойлер косвенного нагрева + отопительные приборы) в сумме не превышает 150 киловатт, а высота потолка – не менее двух метров. То есть, настенный агрегат можно повесить в кухне, для напольного понадобится котельная.

Требования к помещению, где установлен настенный газовый котел:

• требования к стене для настенного газового котла: капитальная огнеупорная, предел огнестойкости материала – ¾ часа. Перегородка должна выдерживать вес агрегата (гипсокартон исключается);
• планировка такова, чтобы при возгорании пламя не распространялось в соседние комнаты;
• расстояние от пола – не меньше 80 сантиметров, до потолка – не меньше полметра;
• объем кухни – не менее 7,5 кубометров;
• обязательно: окно и дверь, открывающаяся на улицу (на балкон).

Для притока воздуха из соседней комнаты в стене или двери делают отверстие не меньше 0,02 квадрата, забирают решеткой. Если облицовка стен выполнена горючим материалом (пластик, обои), перед монтажом котла участок для него зашивают негорючей прокладкой 3-миллиметровой толщины. Агрегат крепят так, чтобы между корпусом и стеной оставалось 4 см минимум.

Если объем комнаты меньше указанного, устанавливать больше двух отопительных приборов или бойлеров запрещается (бойлер косвенного нагрева — схема подключения к газовому котлу). Котлы, работающие на естественной циркуляции, устанавливают только в подвальных помещениях.

Напольный газовый котел, требования к установке:

• площадь помещения для газового котла в частном доме – минимум 4 квадрата;
• высота потолка – от 2,5 метров;
• ширина наружной двери – 0,8 метра минимум;
• облицовка стен – из негорючих материалов;
• расстояние до стен – не меньше полметра.

Вентиляционное отверстие оборудуют под потолком, на удалении от дымохода (что такое коаксиальный дымоход для газового котла). Дымоход должен быть герметичным, верхняя часть – выше уровня кровли. Сечение – больше отводящего патрубка котла.

Расположение газового котла в частном доме должно быть таким, чтобы к рабочим узлам был свободный доступ в случае необходимости ремонта и для обслуживания.

Материал пола: бетонная стяжка, камень и т.д. (прочный и негорючий). Запрещается хранить в котельной и поблизости легковоспламеняющиеся материалы.

Система с параллельным подключением воздуховодов

Главная идея, ради которой затевалась разработка достаточно громоздкой системы, сводится к возможности сделать вентиляцию предельно малошумной и одновременно получить возможность использовать тепло за счет перегретого воздуха, поднимающегося над плитой в кухне. Приемный срез вытяжки кухни располагается на высоте 65-70 см над плоскостью варочной панели, температура отходящего воздуха достигает 80-130оС. За час кухня выдает 120-150 кубов горячего воздуха, энергию которого можно использовать для обогрева всего помещения частного дома.

Для вентиляции кухни с газовыми плитами замкнутый цикл не применяется, воздух после охлаждения и очистки, не возвращается в помещение, а выбрасывается по общей вентрубе на крыше.

Кухни с централизованным вентилированием не нуждаются в вентиляции с естественным удалением воздуха, поэтому кухонное помещение частного дома может располагаться где угодно, от подвала до чердака. Часто такое помещение даже не имеет оконных проемов или вентиляционных фрамуг.

Единственным недостатком параллельной схемы вентиляции считается потребность в достаточно больших и громоздких коробах увеличенного сечения. В каждое кухонное помещение приходит как минимум два воздуховода – для подачи чистого воздуха и отбора загрязненного потока. Если нет подвесных потолков, то интерьер кухни может выглядеть не очень эстетично.

Система достаточно эффективная, но самостоятельно рассчитать и спланировать проект вентиляции кухни в частном доме своими руками по приведенной схеме очень непросто. Лучше всего купить готовую документацию со спроектированными воздуховодами, управляющей арматурой и вентиляционной аппаратурой. В этом случае оборудовать кухню и жилые помещения частного дома системой вентиляции вполне по силам даже слесарю – любителю. Но подключение и настройку лучше доверить специалистам.

Спаренная схема вентиляции кухонной комнаты

В типовой планировке расположения комнат обычного частного домостроения санузел, ванная и кухня практически группируются в одном месте. Такой выбор обусловлен двумя факторами, схемой прокладки систем водоснабжения и канализации и разводкой воздуховодов вентиляции дома. Удобнее всего грязный воздух санузла ванны и кухни удалять по одним каналам.

Чаще всего вентиляционный канал идет от санузла, пересекает ванную комнату, соединяется с кухней и выводится за пределы дома, чаще всего на крышу или через стену дома. Из-за значительной протяженности каналов и перепадов давления, системы вентиляции каждой из комнат приходится оборудовать принудительным вентиляторным забором воздуха из помещения.

Чтобы избежать перетекания загрязненного воздуха между комнатами, встраиваемые вентиляторы оборудуются обратными клапанами-заслонками. Если в частном доме труба для сброса отработанных воздушных потоков, выведена на крышу, то вентиляторы для приточно-вытяжной системы должны быть оборудованы переточными клапанами. Это нехитрое устройство в виде клапанной коробки с качающейся заслонкой. Для ванной и туалета оно может быть вмонтировано в корпус вентилятора или установлено за ним.

Для кухни ситуация несколько отличается. Во–первых, в помещении кухни с газовым шкафом или плитой, наличие естественной вентиляции с отдельной вытяжной трубы всегда было и остается одним из главных требований газовщиков и пожарных инспекторов.

Во-вторых, давление воздушного потока в вентиляционном канале, пришедшего в кухню из ванной комнаты и санузла немного выше, чем в кухонном помещении. Поэтому переточный клапан в условиях кухонной вентиляции работает очень неустойчиво. В результате, нормальную вентиляцию помещения обеспечить только при включенной вытяжке. После ночного застоя атмосфера кухни покажется достаточно душной и затхлой.

Улучшить ситуацию можно, если сделать вентиляцию на кухне в частном доме с отдельной вытяжной трубой. Если по условиям строительства частного дома нет возможности пробить трубу на крышу, специалисты советуют вывести вентиляцию кухни в частном доме через стену.

Устройства для притока воздуха

В помещении с газовой плитой в частном доме или квартире просто не обойтись без специальных приборов, осуществляющих приток воздуха. Это объясняется тем, что естественная вентиляция в большинстве случаев не в состоянии справиться со своей задачей снабжения кухни свежим воздухом, поскольку такие вентиляционные системы в основном зависят от погодных условий и температурного режима на улице.

Неэффективность такой системы особенно ярко проявляет в себя в летнее время, когда воздухообмен практически отсутствует и кухня наполнена разнообразными запахами, вредными для организма газами, а на стенах присутствует конденсат. Вот именно в таком случае на помощь приходит механическая система вентиляции, которая способствует обогащению помещения свежим воздухом за счет функционирования специальных приборов.

Среди вышеуказанных приборов большой популярностью пользуются:

1. Оконный клапан приточного типа. Клапан монтируется в оконную створку, функционирование может осуществляться как в ручном режиме, так и автоматически. Основной недостаток такого устройства заключается в том, что при сильных морозах он может быть подвержен обледенению.
2. Стеновой клапан приточного типа. Для монтажа клапана необходимо выполнить отверстие во внешней стене. Существуют модели оборудования, которые параллельно осуществляют фильтрацию воздушных масс. Функционирование клапана может быть как в ручном режиме, так и автоматически.
3. Проветриватель. Размещается на нижней створке двери, выполненной из пластика. Функционирование осуществляется от электрической сети. Прибор не только осуществляет фильтрацию воздушных масс, но и производит их нагрев.

Проветриватель — устройство, осуществляющее фильтрацию и нагрев воздушных масс

Эти приборы считаются лучшими для приточной вентиляции на кухне, а их монтаж не требует никаких особых усилий, поэтому можно выполнить его и самостоятельно. Но если вы никогда не сталкивались с монтажом вентиляционных элементов, лучше обратиться за помощью к специалисту и просто посмотреть за его работой.

Как работают вентиляционные системы

Рассмотрим подробнее, как работают различные типы вентиляции в помещении с газовым котлом:

В случае механической тяги необходимо установить вентилятор. Устанавливается в вентиляционную решетку на входе воздуха в помещение. Естественная тяга отличается тем, что воздушные массы движутся из-за разницы в давлении в помещении и за окном. Но даже в этом случае, при нормальной тяге, установка небольшого вентилятора не повредит. Механический тип вентиляции создает принудительный поток кислорода и эффективно удаляет просроченный воздух.

• Иногда в котельных устанавливается комбинированная система вентиляции – приточно-вытяжной. Комбинация механической и естественной вентиляции создает хорошие условия для безопасной эксплуатации газового агрегата.
• Самая простая система вентиляции – это система без воздуховодов. Это специальные отверстия в потолке или стенах, иногда соединяющие две комнаты, например, кухню и ванную комнату.
• Если в квартире или доме имеется большое количество газов и пыли, то устанавливается канальная вентиляция. Это рассчитанная система труб, проходящих через здание. Расположение труб и их диаметр рассчитывается специалистом.

Монтаж и установка вентиляции на кухне

Перед тем, как описывать все нюансы самостоятельного монтажа вытяжной системы в кухне, рассмотрим два важных сопутствующих фактора: расчет необходимой мощности вытяжной вентиляции на кухне, а также уровень шума.

Расчёт вытяжки вентиляции на кухне

При расчете мощности следует учитывать одно важное условие – минимальное количество обновлений воздуха во всем объеме кухни должно составлять 12 раз в час. При небольшой площади кухни в 6,7 м2 с высотой потолков до 2,7 м. мощность воздухообмена должна составлять 195 м3/ч

мощность воздухообмена должна составлять 195 м3/ч.

Важно! Мощность воздуховода берется с запасом в 30%, так как должны учитываться возможные загрязнения в вентшахте, а также длина воздуховода. Для кухни с параметрами, которые указаны выше, мощность воздухопотока может составить 254 м3/ч

В СНиП 2-04-05-91 также указаны рекомендации для проведения расчета мощности:

• 60 м3/ч на одну конфорку электроплиты.
• 80 м3/ч на одну конфорку газовой плиты.

Таким образом для стандартной плиты в 4 конфорки требуемая мощность составляет 240 м3/ч (электроплита) и 320 м3/ч (газовая плита).

Уровень шума

Уровень до 50 дБ считается приемлемым и предельным шумом при работе вытяжки, в данном случае эквивалентом может послужить пример разговора спокойным голосом на расстоянии не более 3 м. Рекомендуемый уровень шума составляет 44–45 дБ, что соответствует громкости разговора на расстоянии 10 м.

Монтаж вентиляции на кухне своими руками

Перед тем, как приступать к монтажу необходимо выполнить разметку стены, определить путь прокладки воздухоотвода, место подвода к вентшахте и места крепления вытяжки к стене. При монтаже это поможет избежать ошибок и неточностей.

Важно! Монтаж вытяжки на кухне может нарушить общую систему вентиляции, которая предусмотрена при строительстве. Иногда рекомендуется обустройство дополнительного отверстия в вентшахту. Но данный вариант малоэффективен, так как диаметр самого сечения воздуховода не меняется

Эффективной альтернативой может стать установка подъемного антивозвратного клапана. Когда он закрыт, то функционирует естественная вентиляция, но при включении вентилятора потоками воздуха приподнимаются планки клапана и в действие вступает принудительно-вытяжная система

Но данный вариант малоэффективен, так как диаметр самого сечения воздуховода не меняется. Эффективной альтернативой может стать установка подъемного антивозвратного клапана. Когда он закрыт, то функционирует естественная вентиляция, но при включении вентилятора потоками воздуха приподнимаются планки клапана и в действие вступает принудительно-вытяжная система.

Если вытяжка крепится к стенке, а встроенные крепления отсутствуют, то можно сделать крепления самостоятельно: для этого используется П-образная рама из двух уголков – в нее помещается корпус. Сама рама монтируется на стену и крепится дюбелями. Если крепление на дюбеля затрудненно, например из-за проводки рядом с вытяжкой газовой трубы, то используются длинные шпильки для крепления рамы на небольшом расстоянии от стены.

Стыки воздухоотвода, который подведен к вентшахте, необходимо «закрыть» герметиком. Если это не сделать, то мощность вытяжки упадет.

После установки вытяжка подключается к сети. Электрокабель лучше убрать в накладной вертикальный короб, а если вытяжка монтируется в момент черновой отделки, то кабель скрывается в штробах.

Электробезопасность

Риск короткого замыкания связан с тем, что в воздухе присутствует влажность, капли воды на поверхности и жир. Для обеспечения безопасной работы, все электроприборы должны надежно заземляться.

Если имеется общий контур заземления, а на кухне установлены евроразетки, то выполнение заземления не составит трудностей: провод просто подключается к заземляющей клемме. В других случаях необходимо провести отдельный заземляющий кабель к электрощиту и «одеть» его на нулевую шину.

Вентиляция кухни с газовой плитой

Очень часто на кухнях с естественной вентиляцией воздух не очищается должным образом. Это не сложно проверить. Просто выкурите одну сигарету и оставьте комнату закрытой на 15 минут. Если остаются следы дыма, это означает, что вентиляция не контролируется своей функцией. Причин может быть много: ошибка в проектировании здания, недобросовестная воля строителей, отсутствие должного ухода за установкой. Необходимо принять меры.

Требования СНиП 42-01 для газовых печей следующие:

• потолки высотой не менее 220 см;
• наличие вентиляционного проема или окна с вентилятором;
• зазор между дверью и полом (или проемом) составляет не менее 0,25 квадратных метров.

Требования к вентиляции кухни с газовой плитой

Для обеспечения достаточного воздухообмена газовая плита должна отвечать следующим требованиям к вентиляции газовой плиты SNiP 42-01:

• впотолка более 2 м 20 см;
• наличие вентиляционного канала или окна с вентиляционным отверстием в верхней части;
• под или в нижней части двери находится прорезь или отверстия общей площадью 25 квадратных дюймов и более.

Отток воздуха

Наиболее распространенным способом нормализации вентиляции над газовой плитой является установка вытяжки. Вентилятор удаляет воздух, плавающий над варочной панелью, запахи пищи и угарный газ. А широкий зонтик вытяжки направит дымы непосредственно в вентиляционные каналы. Таким образом, вытяжка обеспечивает принудительную вытяжку на кухне с газовой варочной панелью. Стоимость вытяжек варьируется в широких пределах и зависит от мощности, дополнительных функций, дизайна и производителя.

Есть два типа капюшонов:

• с фильтрацией и рециркуляцией воздуха;
• с выходом воздуха наружу.

Первый тип вытяжки нельзя назвать частью системы вентиляции, так как он никоим образом не участвует в воздухообмене. Однако последние полностью обеспечивают удаление паров. На месте которого с улицы подымается свежий воздух. Однако, если на кухне с газовой плитой есть пластиковые окна, необходимо дополнительно проветрить подачу.

Мощность навеса выбирается в соответствии с формулой:

M=O * 10

O – это объем воздуха на кухне, рассчитанный следующим образом:

O=H * L * S

H – высота помещения, L – длина помещения, S – ширина помещения.

Согласно правилам, разрешается устанавливать механическую вентиляцию для газового котла приточно-вытяжной системы в квартирах жилых домов, не нарушая при этом общую вентиляцию здания. Другими словами, нельзя выводить дымовой газопровод в шахту, полностью заблокировав вентиляционную решетку. В противном случае вентиляция в газовой котельной или кухне не будет работать при выключенном вытяжном вентиляторе.

Все секреты связи с капюшоном на видео:

Приток воздуха

Приток свежего воздуха, необходимого для нормальной работы газовых приборов и благополучия людей, обеспечивается воздухозаборными устройствами.

На рынке имеются следующие типы вентиляционных отверстий для вентиляции газовой печи в частном доме или квартире:

• оконный впускной клапан. Клапан устанавливается в пластиковую оконную створку и работает автоматически или в ручном режиме. Во время особо сильных морозов он склонен к обледенению;
• настенный впускной клапан. Требуется отверстие во внешней стене для установки. Есть модели с фильтрацией воздуха, могут быть автоматическими;
• вентилятор. Навешивается на нижнюю створку пластиковой двери, питающейся от электросети. Не только фильтрует поступающий воздух, но и нагревает его.

В соответствии с нашими рекомендациями Вы можете самостоятельно установить любую из перечисленных воздухозаборных вентиляционных установок для кухонь с газовой плитой или котлом.

Основные требования к вентиляции

К вентиляции газового котла выдвигаются следующие требования:

Допустимый уклон отдельных участков дымоходной трубы – не более 30°. Максимальное ответвление в сторону не должно превышать 1 м. Дымоход может иметь не более 3 колен, при этом радиус закругления должен превышать диаметр трубы. Система не должна иметь уступов и сужений поперечного сечения. Внизу конструкции обязательно устанавливаются ревизия и капельник. В местах поворота устраивается люк для чистки конструкции и удаления конденсата. Нельзя, чтобы конструкция имела вытянутую форму

Важно, чтобы одна сторона дымохода для котла не превышала или же не была меньше второй более чем в 2 раза. Запрещены любые прогибы конструктивных элементов. Следите за тем, чтобы между соединительными элементами не было зазоров

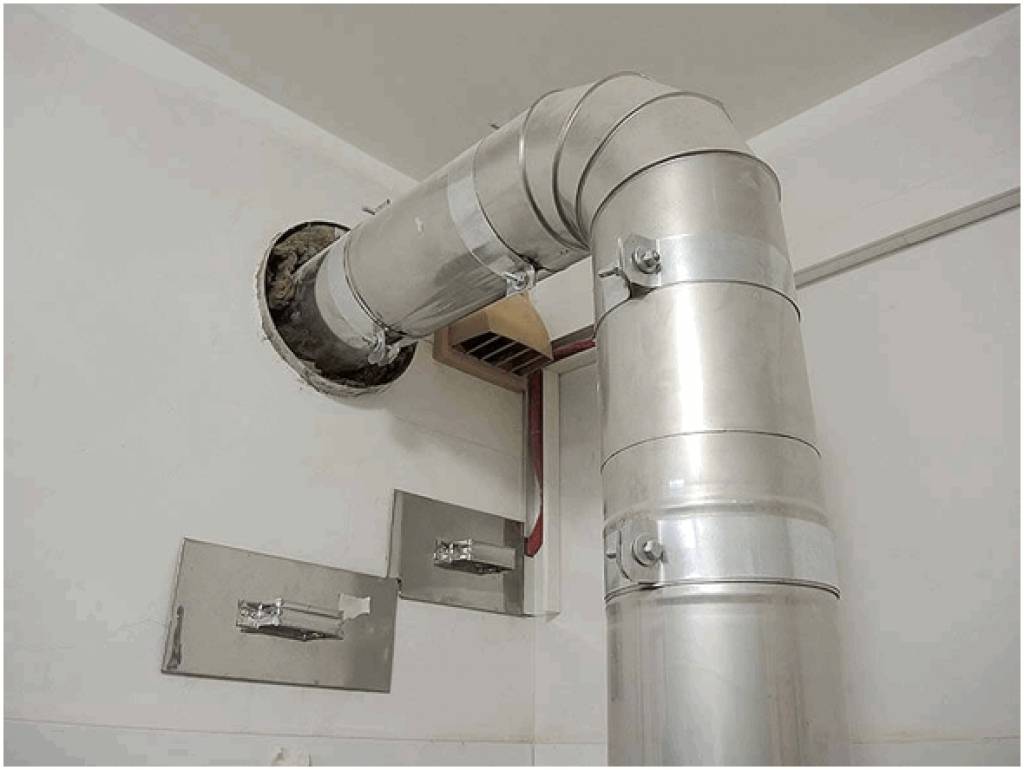

Нужно обеспечить максимально плотное соединение элементов друг с другом. Звенья труб надеваются друг на друга не меньше, чем на ½ диаметра трубы. Запрещены стыки в тех местах, где труба проходит через перекрытия и/или кровлю. Для монтажа дымохода можно использовать только элементы с идеально гладкой внутренней поверхностью. Любые шероховатости недопустимы. Общая длина горизонтальных участков в строящихся зданиях не должна превышать 3 м

Следите за тем, чтобы между соединительными элементами не было зазоров. Нужно обеспечить максимально плотное соединение элементов друг с другом. Звенья труб надеваются друг на друга не меньше, чем на ½ диаметра трубы. Запрещены стыки в тех местах, где труба проходит через перекрытия и/или кровлю. Для монтажа дымохода можно использовать только элементы с идеально гладкой внутренней поверхностью. Любые шероховатости недопустимы. Общая длина горизонтальных участков в строящихся зданиях не должна превышать 3 м

В уже построенных зданиях максимально допустимое значение составляет 6 м. Между трубой, потолком и стенами должно быть расстояние не менее 25 см, если они выполнены из горючих материалов, и не менее 5 см, если из негорючих. Наверху заслонки должно быть отверстие диаметром не менее 5 см. Ниже места монтажа тройника устраивается т. н. карман для чистки дымоходной трубы. Его длина должна составлять не менее 25 см. В случае если дымовая труба прокладывается сквозь неотапливаемые участки, обязательно укладывается теплоизоляция. Если в агрегате есть специальный стабилизатор тяги, можно отказаться от устройства заслонок. Управление шибером должно быть вынесено в доступное для обслуживания место.

Для обеспечения максимально эффективного и экономного расхода тепловой энергии нужно обеспечить хорошую тягу. Одним из важнейших условий правильной работы вентиляционной системы является исключение образования конденсата на стенках канала. На оголовок дымохода нельзя устанавливать дефлекторы, грибки и подобные элементы, поскольку они существенно снижают эффективность вывода дымовых газов, и он может попасть в жилые помещения.

В процессе проведения монтажных работ нужно придерживаться всех правил и требований установки

Особое внимание обращайте на то, насколько плотно детали конструкции прилегают друг к другу в местах соединений. Нужно обеспечить максимально возможную герметичность

Это позволит исключить возможность выхода раскаленных газов за пределы вентиляционной системы и не позволит им проникать внутрь помещения

Для нескольких отопительных агрегатов можно применять общие соединительные дымоходные трубы

Это позволит исключить возможность выхода раскаленных газов за пределы вентиляционной системы и не позволит им проникать внутрь помещения. Для нескольких отопительных агрегатов можно применять общие соединительные дымоходные трубы.

Систем производится после оценки эксплуатационных параметров помещения. Наиболее жесткие требования к данной инфраструктуре предъявляются в случаях с техническими помещениями, к которым относятся и котельные. Кроме этого, необходимость стабильного и умеренного обновления воздушной среды распространяется также на санузлы и кухни. В этом отношении особое значение имеет газовая вентиляция в частном доме, которая может охватывать сразу несколько помещений. В зависимости от условий применения газового оборудования подбирается и соответствующая конструкция системы воздушного отвода.
