Вывод вентиляции на чердак своими руками

Необходимость вентиляции

При отсутствии хорошего воздухообмена на верхних этажах появляется влажность. Особенно это касается мансард. Обычно при их устройстве не жалеют утеплителей и легкомысленно относятся к вентиляции. В результате тепло начинает уходить через утеплительные материалы, нагревая непосредственно крышу. В холодное время года с кровельного материала на утеплитель начинает просачиваться вода.

В итоге все отделочные материалы начинают терять свои качества, создавая благоприятные условия для распространения бактерий и грибка

Поэтому очень важно организовать правильный воздухообмен. Вентиляция чердака над мансардой позволит не только сохранить в целости утеплитель, но и создать благоприятные условия для человека

Вентиляционные аэраторы

Устройство кровельных аэраторов Кровельный аэратор – это современный и удобный вид продухов. Представляет собой трубу сверху прикрытую шляпкой. Аэраторы удаляют пар, влагу и застойный воздух, обеспечивая вентиляцию холодного чердака в частном доме. Аэраторы устанавливаются на скатах крыш, где движение воздуха обеспечивается разницей температуры и давления, заменяя коньковые продухи. Аэраторы бывают непрерывными и точечными. Точечные аэраторы оборудуются вентиляторами и гарантируют хорошее движение воздуха. Внешне они напоминают грибки.

Непрерывные аэраторы – это пластина вдоль конька с отверстиями. Будучи прикрытыми сверху кровлей, они практически незаметны и обеспечивают интенсивное движение воздуха благодаря большой площади отверстий.

Различные типы аэраторов создаются специально для кровли из:

• битумной черепицы;
• плоской кровли;
• металлокерамики;
• керамики.

Непрерывный аэратор Аэраторы устанавливаются только там, где предусмотрены карнизные продухи. Существуют и другие условия их установки:

• подходят лишь кровли с уклоном 15 – 45 градусов;
• от дымохода или стены выдерживается расстояние не менее 30 см;
• аэраторы выглядывают над прорезью на 25 см с обоих концов конька;
• точечные модели монтируют не дальше 50 см от конька.

Современные способы вентиляции

Кровельный аэратор — это вентиляционные патрубки, новый способ освобождения пространства под кровлей от лишней влаги. Они помогают создать правильный воздухообмен в помещении холодного чердака, если естественной вентиляции недостаточно.

Выглядит устройство, как труба, в которой создается область низкого давления вследствие наружного движения ветра. Технология действия основана на применении разницы давлений наружного воздуха и подкровельного пространства.

Для обеспечения вентиляции локальных участков кровли применяются точечные аэраторы. Чтобы создать общую вентиляцию, на протяжении всей длины кровли применяются аэраторы непрерывного типа. Точечный тип аэраторов, в зависимости от места установки, подразделяется на скатный и коньковый.

Вентиляция холодного чердака в частном доме необходима для защиты его конструкции от преждевременного разрушения. Поэтому нужно заранее определиться с типом мансардного этажа. Необходимо позаботиться о вентиляционных кровельных элементах непосредственно в процессе возведения дома.

Чтобы служба стропильной системы продолжалась как можно дольше, а микроклимат в доме был в норме, рекомендуется заняться устройством хорошей вентиляции.

https://youtube.com/watch?v=mB4Bby5mV_o

Требования СНиП для вентиляционных систем

Требования СНиП можно считать избыточными, но выполнять все равно надо. Они четко прописывают не только минимально необходимый воздухообмен для каждого из помещений, но и регламентируют характеристики каждого из элементов системы — воздуховодов, соединительных элементов, клапанов.

Необходимый воздухообмен составляет:

• для подвала — 5 кубометров в час;
• для жилых комнат — 40 кубометров в час;
• для санузла — 60 кубометров в час (плюс отдельный воздуховод);
• для кухни с электроплитой — 60 кубометров в час (плюс отдельный воздуховод);
• для кухни с газовой плитой — 80 кубометров в час при одной работающей конфорке (плюс отдельный воздуховод).

Санузел и кухню логично оборудовать системой принудительного вентилирования даже если для всего остального дома достаточно естественной. Вытяжка воздуха из подвала во избежание концентрации в нем более тяжелого чем воздух углекислого газа также часто обеспечивается отдельным воздуховодом.

Домовладельцы, не готовые превращать крышу дома в частокол воздуховодов, часто задумываются о том, каким образом лучше обустроить вентиляционные коммуникации в пределах чердака. Ведь хотелось бы, чтобы конструкция была не слишком громоздкой.

Но можно ли выводить отработанный воздух через кровельную конструкцию и ее опорный каркас – стропильную систему? И если это решение допустимо, как его лучше реализовать? Какое оборудование потребуется для обустройства?

Грибки для вентиляции на крышу

А значит придется заниматься обустройством этого узла с грамотным специалистом и обеспечить те самые 40 мм для вентиляционных зазоров, не забыть про перфорированные софиты в районе карниза. А сам слой изоляции должен быть уложен именно по стропилам и под обрешеткой (контробрешеткой) при монтаже черепицы. Тогда ничего капать на утеплитель не будет и сырость не застанет врасплох.

Все эти методы будут препятствовать постоянной сырости и тем самым продлят срок службы перекрытий, а вам обеспечат сухость и комфорт в доме. Кроме всего прочего, обустройство чердака может потянуть на себя до 20% всей стоимости дома, так что выгоднее сделать все по уму изначально, чем потом проделывать работу над ошибками.

В частных домах чердакам отводится особая роль. Как правило, их используют для складирования редко используемого хозяйственного инвентаря, сезонной одежды, семейного «антиквариата», от которого сложно избавиться по тем или иным причинам, для хранения консервации или просушки овощей. Нередко помещение под крышей переоборудуют под комнату отдыха, тренажерный минизал или мастерскую. На самом деле, способов применения дополнительных квадратных метров довольно много и каждый хозяин заполняет пространство по своему усмотрению. Но чтобы вещи не портились и не напитывались запахом плесени, а конструктивные элементы строения не ощущали на себе пагубного воздействия влаги, потребуется грамотно организованная вентиляция по чердаку. Она поможет создать оптимальный микроклимат и обеспечит правильную терморегуляцию.

Три основных заблуждения и устранение последствий ↑

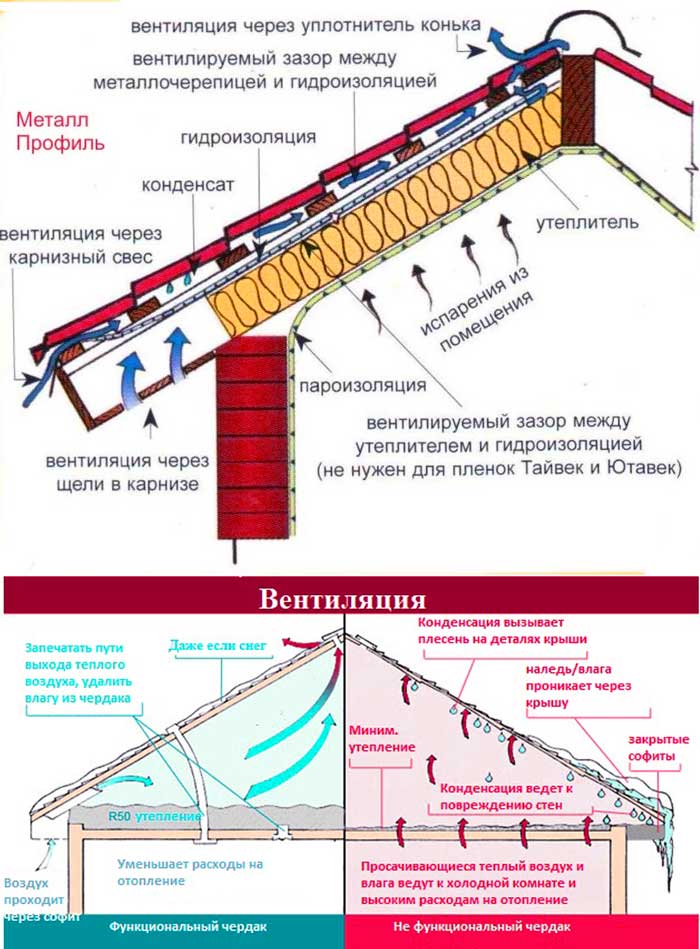

Принцип подкровельной вентиляции

Чтобы вентиляция чердака в частном доме была сделана правильно, помимо знаний основных требований необходимо избавиться от неверного понимания ее назначения. Можно выделить три основных заблуждения, ложно получивших статус правил и применяемых при проектировании и строительстве домов в частном секторе.

Заблуждение первое – о временах года ↑

Принято считать, что проточная циркуляция воздуха на чердаке нужна только в летнее (жаркое) время года:

• жаркая погода не единственный критерий для необходимости вентиляции чердачного помещения. Для неотапливаемых чердаков или для вентзазора теплых помещений необходимо выдерживать минимальную разницу между внутренней и наружной температурой;
• при похолодании на улице отсутствие проточной циркуляции воздуха приводит к образованию конденсата. Эта влага способствует образованию сырости и грибковой плесени, а зимой – инею;
• такая ситуация крайне опасна тем, что споры микроорганизмов могут проникнуть в жилое помещение через перекрытие. Бороться с последствиями будет крайне сложно.

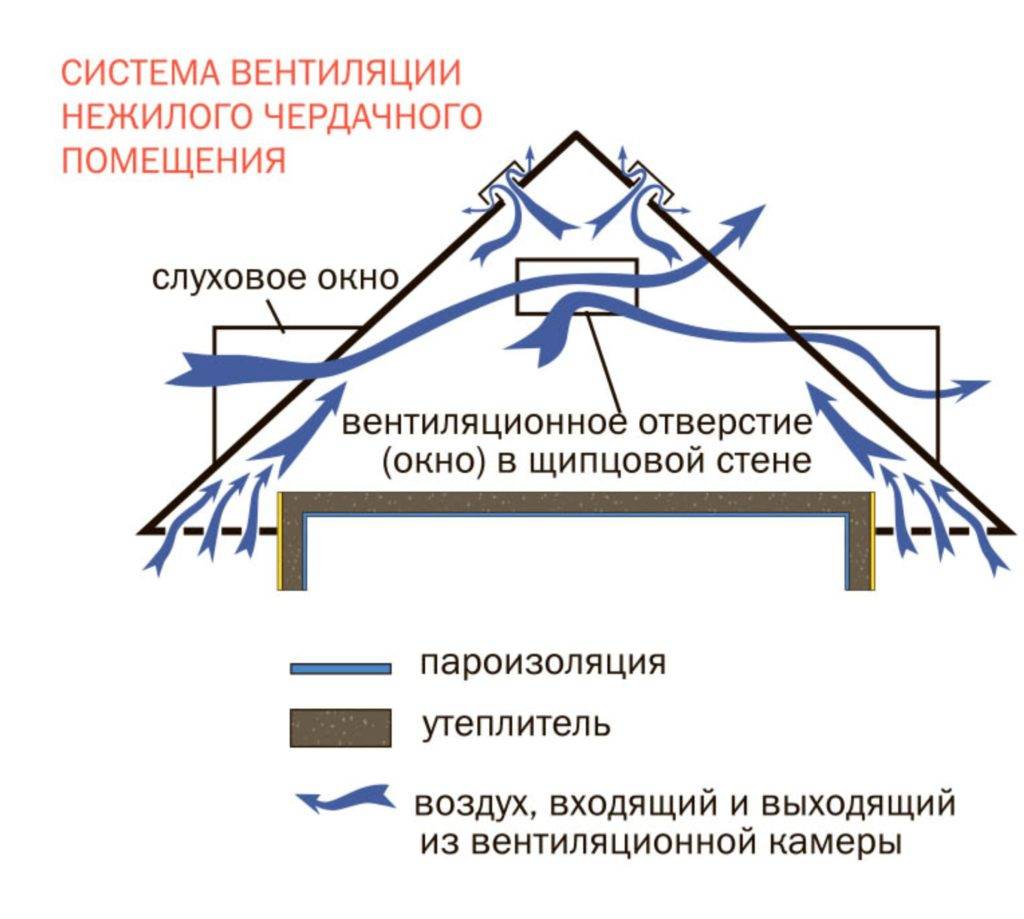

Схема воздушных потоков

Заблуждение второе – в доме будет холодно ↑

Вентиляция на чердаке способствует охлаждению жилого помещения, так как теплый воздух расходуется на обогрев перекрытий:

• на самом деле причиной охлаждения комнат является недостаточная теплоизоляция стен, пола и потолка. Помещение, по большей степени, охлаждается не от потери теплого воздуха, а от проникновения холода;
• кроме того, при отсутствии гидроизоляции на перекрытии через него проходит не только тепло, но и влага, что служит дополнительной причиной для образования конденсата на чердаке.

Заблуждение третье – размер не имеет значения ↑

Размеры отверстий для циркуляции воздуха не имеют значения:

• это не так и если речь идет о вентзазоре под кровлей, то минимальное расстояние до утеплителя должно составлять 20мм. Его выставляют при помощи выбора сечения реек для контробрешетки;
• при обустройстве продухов для холодных чердаков следует придерживаться нормы – 1 кв. м вентиляционных отверстий (в сумме) на 500 кв. м общей площади помещения;
• если выдерживать эти требования (вентзазор или площадь продухов), то вы сможете избавиться от конденсата, избежав при этом критических потерь теплого воздуха.

Выход из положения при плохой вентиляции ↑

Замерзший конденсат на стропильной системе и обрешетке

Если вентиляция была сделана с учетом вышеперечисленных заблуждений, то в холодное время года будет образовываться конденсат, который замерзает зимой, как это показано на верхней фотографии. В таких случаях приходится исправлять ситуацию, но выход из положения есть, и он приводит к хорошим результатам при несложных действиях.

Самый простой кровельный аэратор

Можно сделать дополнительные продухи или слуховые окна, защитив их решетками, чтобы на чердак не залетали и не гнездились голуби (они также могут гнездиться и в продухах, если там есть место). Но удобнее всего, особенно если кровля сделана из металла (профнастил, металлочерепица или фальцевое покрытие) установить самый простой пассивный аэратор. При желании, конечно, можно приобрести и смонтировать электрическую или турбинную вытяжку такого типа.

В зависимости от кровельного материала выбирается основание вытяжки – оно может быть волнистым, под шифер или ондулин, либо плоским, под соответствующие кровельные материалы. Как правило, такие устройства комплектуются инструкцией по монтажу от завода-изготовителя, набором саморезов, а также уличным герметиком для крепежа.

Вентиляция чердачного помещения – это необходимость

Для установки такой вентиляционной системы на чердаке нужно вырезать отверстие в кровле, площадь которого не должна быть меньше отверстия в вытяжке, но не превышать при этом размеры крепежной подошвы. Для вырезания используют угловую шлифовальную машину (болгарку), а диск подбирают в соответствии с кровельным материалом (по металлу или с алмазным напылением).

Подводя итоги, можно сказать, что вентиляция в чердачном помещении, это не обустройство для элитных домов, а насущная потребность каждого здания, от которой зависит комфорт в комнатах. А доступность выполнения работ своими руками значительно снижает стоимость и позволяет быстро исправить ситуацию при плохой циркуляции воздуха.

Основные функции

Процесс воздухообмена в помещении заключается в регулировании теплообменных процессов и поддержании оптимальных показателей окружающей среды – температуры, уровня влажности, скорости перемещения воздушных масс.

Инженерная система, оборудованная согласно установленным техническим требованиям, обеспечивает свободное поступление потоков воздуха, его перемещение в пространстве за счет установленных слуховых окон, продухов, аэрационных устройств различной конструкции и  других отверстий.

Устройство нормально действующей вентиляции необходимо особенно, если в пределах нежилого пространства размещено оборудование приточно-вытяжной системы вентилирования или канального кондиционера. Если своевременно не отводить оседающий на нем конденсат, ремонтировать придется очень часто

Функциональное назначение системы – регулярная подача необходимого объема воздуха и его последующий отвод, что способствует:

• уменьшению влаги в помещении;
• обеспечению необходимого микроклимата;
• предотвращению образования конденсата и развития грибка;
• созданию беспрерывного воздухообмена;
• предупреждению деформации стропил в здании.

Организацию вентиляции следует выполнять как на теплом, так и на не утепленном чердаке. Летом поверхность крыши нагревается до высоких температур, передавая большую часть тепла в нижнюю часть дома.

При наличии вентиляционных устройств происходит снижение температурных показателей внутри всего здания, что сокращает нагрузку на систему кондиционирования при ее наличии

Повышенная влажность в осенне-зимний период влияет на микроклимат чердачного помещения. При этом существенно сократятся теплоизоляционные качества сооружения, ведь содержащаяся в утеплителе и материалах вода будет способствовать потерям тепла. Поэтому для удаления излишков влаги оборудуют систему воздухообмена.

Из-за большой разницы температур внутри и снаружи помещения образовывается конденсат, намокают стены, пол, балки перекрытия, стропильные ноги, мауэрлат, вертикальные стойки. Все это приводит к гниению деревянных составляющих крыши, появлению сырости.

Из-за разницы между температурой за пределами крыши и в пределах чердачного пространства на внутренней поверхности кровли или в утеплителе образуется конденсат. Его обязательно следует выводить посредством вентилирования

Для эффективного проветривания помещения на протяжении всего года, без потерь тепла в доме, предусмотрены следующие технические нормы: на каждые 500 м2 помещения необходим 1 м2 вентиляционных отверстий.

Кроме этого, с целью предотвращения образования капель воды на балках конструкции, следует выполнить мероприятия по изоляции – уложить паро– и гидрозащиту.

Необходимость вентиляции

При отсутствии хорошего воздухообмена на верхних этажах появляется влажность. Особенно это касается мансард. Обычно при их устройстве не жалеют утеплителей и легкомысленно относятся к вентиляции. В результате тепло начинает уходить через утеплительные материалы, нагревая непосредственно крышу. В холодное время года с кровельного материала на утеплитель начинает просачиваться вода.

В итоге все отделочные материалы начинают терять свои качества, создавая благоприятные условия для распространения бактерий и грибка

Поэтому очень важно организовать правильный воздухообмен. Вентиляция чердака над мансардой позволит не только сохранить в целости утеплитель, но и создать благоприятные условия для человека

Зачем нужна вентиляция для мансарды и кровли

В современной строительной архитектуре под мансардой понимается этаж в чердачном пространстве, фасад которого полностью или частично образуется наклонной или криволинейной поверхностью крыши. Это пространство может быть жилым или нежилым.

От характера использования и назначения зависят особенности системы воздухообмена. Как и во всех других помещениях применяется вентиляция двух видов:

• естественная;
• принудительная.

При естественном виде циркуляция воздуха происходит без использования дополнительного вентилируемого оборудования. Движение воздушных потоков осуществляется за счёт разницы температур и давления в помещении и за его пределами. Минус естественной вентиляции – зависимость от погодных условий. Зимой тяга может быть сильной, а летом в жаркую погоду функционирование воздухообмена может прекратиться.

Принудительная система вентиляции основана на использовании специального вентилируемого оборудования, которое искусственно организует циркуляцию воздушных масс с нужной скоростью. Принудительный воздухообмен эффективнее естественного, но также имеет минусы – более высокая стоимость, постоянный расход электроэнергии, зависимость от наличия электричества и исправности прибора.

Оптимальный вариант оборудования воздухообмена мансардного помещения – смешанная система. Такая конструкция позволяет использовать естественный и принудительный принципы циркуляции воздуха в зависимости от внешних факторов.

Оптимальный тип вентиляции для мансарды – приточно-вытяжная, Эта система имеет два блока:

• работающий на приток воздуха;
• работающий на выведение отработанных воздушных масс.

Стоит различать и разделять вентиляцию мансарды и вентиляцию кровли. Это две отдельные системы, каждая решает свои задачи.

Вентиляция мансардной крыши предназначена для:

1. Проветривания подкровельного пространства с утеплителем. Позволяет сохранять оптимальный уровень влажности, защищает от развития грибков, бактерий, плесени.
2. Поддержания благоприятного микроклимата и увеличения срока службы крыши.
3. Предотвращения образования конденсата на внутренней поверхности кровельного материала.
4. Защиты элементов кровли от перегрева.
5. Обеспечения равномерного таяния снега, предотвращения образования наледи и сосулек на карнизе.

Вентиляция мансардного помещения предназначена для:

• постоянного поступления свежего воздуха;
• бесперебойного выведения отработанных воздушных потоков;
• поддержания благоприятных уровней влажности, температуры;
• снижение общих затрат на обогрев дома зимой и его охлаждение летом.

Вентиляция мансардного этажа не должна объединяться с воздухообменом жилых помещений.

Вентиляция мансардного помещения не должна объединяться с воздухообменом других жилых комнат

Вытяжка из туалета, ванной, кухни и других помещений осуществляется с помощью вентиляционных каналов, которые выводятся на крышу через чердачное пространство.

Зачем нужна кровельная вентиляция

Важность крыши переоценить трудно. Поэтому возводя здание, опытные строители с особой тщательностью обустраивают кровлю, обеспечивая её надёжной изоляцией, утеплением и вентиляционной системой. В процессе эксплуатации дома внутри помещений образуется пар, который по законам физики поднимается в подкровельное пространство

И если отсутствует грамотно налаженная вентиляция крыши, то пар оседает на кровельных конструкциях, приводя их в негодность и разрушая несущие элементы здания

В процессе эксплуатации дома внутри помещений образуется пар, который по законам физики поднимается в подкровельное пространство. И если отсутствует грамотно налаженная вентиляция крыши, то пар оседает на кровельных конструкциях, приводя их в негодность и разрушая несущие элементы здания.

Крыша без вентиляции опасна. Повышенная влажность приведёт к образованию плесени и грибка на стенах, намоканию утеплителя, а значит, ухудшению теплопроводности и промерзанию дома. Избежать этого поможет хорошо налаженная система проветривания кровли, которая выведет конденсат наружу и не даст ему загубить всё строение.

Для того чтобы продлить жизнь кровле, её оснащают качественной системой вентиляции

Вентиляция дома бывает точечной и непрерывной, естественной и принудительной. К наиболее распространённым источникам циркуляции потоков воздуха относятся:

• слуховые окна;
• коньки скатных крыш;
• зазоры, предусмотренные в кровельном пироге и карнизных планках;
• вытяжные вентиляторы на крышах и другие штучные элементы вентиляционной системы с отверстиями.

Для небольших или средних кровель вполне хватает естественной вентиляции. Элементы принудительной вентиляции устанавливают на больших крышах, где естественного воздухообмена подкровельного пространства недостаточно.

Как утеплить

Систему труб необходимо утеплять, особенно это касается проектирования вентиляции чердака бани или сауны. Это необходимо для предотвращения скопления конденсата на внутренних стенках. Из-за того, что соединения труб не являются герметичными, нужно производить дополнительное утепление вентиляции на чердаке.

Дело в том, что появление конденсата в каналах вентиляции неизбежно. Люди выдыхают воздух, пользуются горячей водой, моются и т.д. – все это приводит к выделению обильного количества влаги. В частных случаях, уровень относительной влажности может достигать ста процентов, что, естественно, сказывается на целостности как системы вентиляции, так чердака в целом.

Во избежание этого, нужно утеплять трубы с помощью специальных материалов. Для этого можно использовать пенопласт, минеральную вату, разнообразные геосинтетики и т.д.

Основные требования СНиП для вентиляционных систем

Требования СНиП можно считать избыточными, но выполнять все равно надо. Они четко прописывают не только минимально необходимый воздухообмен для каждого из помещений, но и регламентируют характеристики каждого из элементов системы — воздуховодов, соединительных элементов, клапанов.

Необходимый воздухообмен составляет:

• для подвала — 5 кубометров в час;
• для жилых комнат — 40 кубометров в час;
• для санузла — 60 кубометров в час (плюс отдельный воздуховод);
• для кухни с электроплитой — 60 кубометров в час (плюс отдельный воздуховод);
• для кухни с газовой плитой — 80 кубометров в час при одной работающей конфорке (плюс отдельный воздуховод).

Санузел и кухню логично оборудовать системой принудительного вентилирования даже если для всего остального дома достаточно естественной. Вытяжка воздуха из подвала во избежание концентрации в нем более тяжелого чем воздух углекислого газа также часто обеспечивается отдельным воздуховодом.

Схема циркуляции воздуха в доме, выполненная в стиле инфографики, дает представление о течении воздушных потоков

Очень важно после монтажа системы воздуховодов проверить функциональность системы. Домовладельцы, не готовые превращать крышу дома в частокол воздуховодов, часто задумываются о том, каким образом лучше обустроить вентиляционные коммуникации в пределах чердака

Ведь хотелось бы, чтобы конструкция была не слишком громоздкой

Домовладельцы, не готовые превращать крышу дома в частокол воздуховодов, часто задумываются о том, каким образом лучше обустроить вентиляционные коммуникации в пределах чердака. Ведь хотелось бы, чтобы конструкция была не слишком громоздкой.

Особенности вентиляционной системы

Холодным чердаком принято называть пространство под крышей, которое не предназначено для проживания. То есть это техническое помещение, как правило, не имеющее декоративной отделки. Вопросы вентиляции холодного чердака необходимо решать еще на этапе проектирования и планирования конфигурации кровли. Так как от применения конкретных материалов может изменяться вариация вентиляционной системы. Как правила, для функционирования вентиляции необходимо обеспечить приток и отток воздуха. Для притока принято использовать перфорированные планки – софиты, которые имеют мелкие отверстия. Устанавливаются они на нижней стороне карнизного свеса. То есть воздух сквозь отверстия проходит свободно, а мелкие насекомые или мусор попасть внутрь не могут. Софиты отличаются высокой декоративностью и при этом необходимой функциональностью. Выпускаются изделия нескольких модификаций. Например, принято делить софиты на двойные, то есть состоящие из двух частей, и на тройные – из трех. Также изделия могут подразделяться на такие виды, как:

• изделия с центральной перфорацией – устанавливаются на фронтонные и карнизные свесы большинства разновидностей крыш;
• сплошные софиты – чаще всего применяются для подшивки веранд, террас и беседок;
• полностью перфорированные панели – подходят для кровельных систем, покрытых битумной черепицей.

Кроме притока воздуха, для эффективной работы вентиляционной системы, требуется устроить и отток воздуха. Это могут быть как естественные варианты, так и различные приборы. Например, наибольшую популярность завоевали следующие элементы:

• вентилируемый конек;
• вентиляционный зазор по периметру крыши;
• электровентиляторы;
• аэраторы;
• инерционные турбины.

Выполняя вентиляцию чердачного помещения своими руками, необходимо знать, что воздухообмен может осуществляться в зависимости от вида кровельной системы через разные элементы.

Видео по теме:

https://youtube.com/watch?v=KMnVkpBaZPc

Узлы четырехскатной крыши

Важно отметить, что существуют определенные достаточно сложные узлы стропильной системы, которые всегда вызывают массу вопросов у строителей. Это касается фиксации стропильных ног к мауэрлату, соединения стропильных ног друг с другом и крепления конькового бруса к стропильным ногам. Для того чтобы осуществить фиксацию стропильных ног к мауэрлату, нужно использовать жесткое крепление

Для того чтобы осуществить фиксацию стропильных ног к мауэрлату, нужно использовать жесткое крепление.

Оно может быть осуществлено следующими способами:

• При помощи установленных по две стороны стропильной ноги уголков;
• Забиванием гвозде по диагонали сквозь стропило в мауэрлат;
• Специально созданными для этого скобами;
• Креплением, осуществляющим скольжение.

Стропильные ноги друг с другом могут быть соединены по-разному:

• При помощи болтов после накладки их поверх конькового бруса;
• Сделав специальные выемки под брус и соединив ноги над ним гвоздями;
• Подогнав стропила под выбранный угол и соединив их между собой металлическими или деревянными накладками с двух сторон.

Чтобы вальмовая сторона крыши была достаточно долговечной, необходимо соединить стропильные ноги с брусом следующим образом:

• Диагональные стропила выпиливаются таким образом, чтобы оно идеально подходило под форму бруса, с которым сверху их необходимо скрепить гвоздями;
• Уложив коньковый брус на стойки и скрепив его с двух сторон деревянными накладками из досок.

Стоит помнить, что жесткой всей конструкции равняется жесткости самого слабого ее узла

Поэтому очень важно соединения делать максимально надежно

Узлы

Крепление мауэрлата

Что такое вентиляция чердака

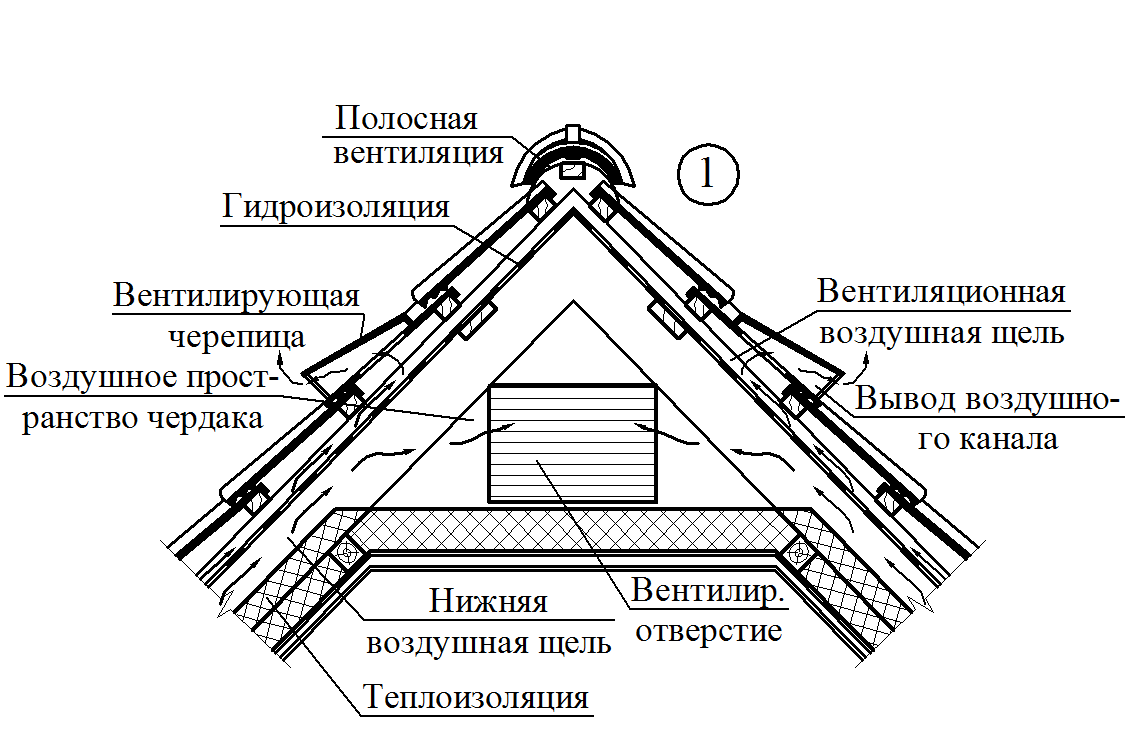

Свободный воздухообмен между подкровельным пространством и улицей осуществляется посредством зазоров и отверстий. Эффективнее всего работают отверстия в коньках и под свесом кровли. Расположенные таким образом, они используют напоры ветра и тепла, исходящего от потолка дома.

Если вентиляция холодного чердака в частном доме оборудована правильно, за один час воздух дважды огибает всю крышу изнутри. Движение потоков направлено снизу из продухов под карнизами вверх к приконьковым пластинам со специальными отверстиями. Если крыша утеплена, для свободного прохождения воздуха между кровельным материалом и изоляцией оставляется зазор до 5 см шириной.

И еще один способ вентиляции чердаков в частных домах – это установка дефлекторов (турбин для вентиляции), обеспечивающих механическую тягу. Метод хорош для вентиляции утепленного чердака над мансардой .

Небольшой уклон крыши тоже необходимо учитывать при планировании вентиляции холодного чердака. Отдушины в коньке могут быть засыпаны снегом, поэтому их заменяют трубами, высота которых должна быть выше снежного покрова.

Наиболее древний способ вентиляции – это вентиляционное окно на чердаке. Чтобы обеспечить отличный воздухообмен на холодном чердаке вполне довольно сочетания продухов под карнизом, в коньке и слуховых окон.

Сложнее обустраивается вентиляция чердака над мансардой. Здесь продухи обеспечиваются щелями в кровельном пироге и механическими средствами тяги. Вывод вентиляции на чердак скрывается в колоннах.

Что собой представляет вентиляция чердака

По сути, вентиляция чердака — это инженерная система, обеспечивающая внутри него свободное перемещение воздушных потоков. Они поступают с улицы через специальные приспособления, например, слуховые окна, вентиляционные решетки и отверстия.

Основное функциональное назначение системы воздухообмена чердака заключается в постоянной подаче требуемого объема свежего воздуха и удалении застоявшегося.

Если она неправильно сконструирована, то нарушается микроклимат в помещениях. Это влечет за собой порчу стропильной конструкции и ее разрушение.

Чтобы вентиляция действовала безотказно, необходимо соблюсти правила:

1. холодный воздух должен поступать с нижней части чердачного помещения, а выходить из верхней;
2. воздушные массы должны свободно перемещаться по всей площади помещения.

В наиболее проблемных местах крыши делается точечное вентилирования, если угол наклона ската равен 450, например, в местах установки ендовы, вальмы. Для этого используются аэраторы, механизмы принудительного побуждения движения воздуха – инерционные турбины.

Устройство вентиляции холодного чердака

В холодный чердак поток воздуха свободно поступает сквозь специальные отверстия, за счет чего происходит естественная вентиляция. Конструктивные особенности системы обуславливаются формой крыши и видом материала, который используется для кровли.

При устройстве вентиляционных каналов следует соблюсти перечисленные ниже условия:

• поток воздуха должен свободно перемещаться по поверхности потолочного перекрытия, не поднимаясь к коньку;
• вентиляционные каналы следует оснастить задвижками для регулирования интенсивности процесса проветривания.

Если кровля двухскатная, то на чердаке можно на противоположных фронтонах поставить слуховые окна либо устроить отдушины с вентиляционными решетками.

Их необходимо закрыть сетками, чтобы защитить от проникновения москитов других насекомых. В помещении будет организован горизонтальный воздушный поток.

При вальмовой форме следует предусмотреть на свесах карниза зазоры, через которые воздух будет свободно попадать в помещение чердака. Для его вывода следует сделать у конька отверстия.

Если угол наклона кровли составляет 450 и более, то проветривание помещения осуществляется за счет разницы наружной и внутренней температуры.

При небольших углах наклона систему вентиляции можно усилить электрическими вентиляторами либо инерционными турбинами.

Вентиляционные отверстия необходимо расположить на равном расстоянии друг от друга по всему периметру дома. Но зашивка деревянных свесов должна быть сделана неплотной.

В противном случае отверстия высверливаются в наружных стенах. Общая площадь вентиляционных каналов должна составлять 0,2% от площади дома.

Вентиляцию можно не делать, если для кровли используется ондулин либо шифер. Воздух свободно перемещается между волнами материала.

Устройство вентиляции теплого чердака

Пространство между потолочным перекрытием и крышей можно использовать как дополнительную площадь для постоянного проживания.

Она признается жилой, если отвечает требованиям, предъявляемым к жилым помещениям санитарно-гигиеническими правилами и нормами.

Если предусмотрена мансарда, то конструкцию вентиляции чердака следует тщательно продумать и выбрать оптимальный вариант.

Особенности системы в зависимости от типа кровли:

• оцинкованный металлический лист – создание вентилируемой области посредством нашивки на стропильную конструкцию контррейки;
• металлочерепица – необходима укладка на обрешетку пароизоляционного слоя из полимерной пленки;
• шифер, ондулин – свободное поступление холодного воздуха с нижней части кровли и отвод теплого воздуха через волны материала.

В современных домах для удаления отработанного воздуха из-под потолка мансардного помещения используют специальные аэраторы. Приспособления предотвращают возникновение конденсата и его проникновение в жилое помещение.

Схемы обустройства вентиляции:

• установка на крыше трубы, оснащенной дефлектором;
• использование фронтальных вентиляционных решеток или сеток;
• устройство теплоизолированного вентиляционного канала через отверстие, расположенное в верхней части крыши либо наружной стены.

Можно ли выводить вентиляцию – холодный чердак

Правильный воздухообмен необходим, чтобы:

• избежать скопления паров, которые поступают из дома;
• защитить деревянный каркас чердака от воздействия влаги;
• противодействовать образованию грибка;
• поддержать постоянство температуры.

При условии, что создается вентиляция чердачного пространства – холодный чердак из дома, накопления влаги не миновать. На неутепленных крышах быстро образуется толстый слой конденсата. Даже, если бы крыша была утеплена, конденсата не избежать, но в этом случае мокрыми бы становились стены дома.

Нередко встречается вопрос: можно ли вентиляцию вывести на холодный чердак?

Вывести можно, но такой вид вентилирования – неправильное решение и приводит к нарушению микроклимата чердачного пространства, порчи деревянной конструкции, постепенному гниению, неизбежному износу.

Важные рекомендации, чтобы вентиляция холодного чердака получилась качественной и долговечной:

1. Установить необходимые вентиляционные элементы для защиты продухов от попадания мусора, листьев веток и насекомых – на коньках, карнизах, хребтах, ендовах.
2. Защитить вентиляционные зазоры от пыли.
3. Независимо от особенностей крыши площадь каналов вентилирования сделать 400-500 см2/м.
4. Проверить не сужены ли вентилируемые каналы, чтобы избежать конденсата из-за недостаточной циркуляции воздуха.
5. Задействовать вспомогательные вентиляционные конструкции, если длина кровельного покрытия более 10 метров.
6. Избегать значительного расширения зазора, так как из-за возникающей турбулентности уменьшается воздухообмен под крышей.
7. Обеспечить утепление вентиляции на чердаке, чтобы трубопроводы вентиляционной системы не подвергались температурным перепадам и могли бесперебойно функционировать.
