Особенности вентиляционных систем бассейна
Бассейны различаются назначением. Внутри частного дома для купели отводят отдельное помещение, которое аналогично отличается своими параметрами.
От этих нюансов зависит особенность вентиляции:
По установленным нормам температура воздуха внутри помещения всегда должна быть на 2 °С больше, чем температура воды частного бассейна. Для разных по назначению купелей установлены свои требования. В обычном частном бассейне для купания воду подогревают до 28 оС, а температуру воздуха внутри помещения поднимают до 30 оС. Если внутри частного дома сделана купель для плавания, то температура воды может варьироваться от 26 до 31 оС. Внутри бани бассейн может быть установлен с горячей и холодной водой. В первом варианте ее температуру поддерживают около 35 оС, а во втором – 15 оС. Во всех случаях температура воздуха должна быть на 2 °С больше. При обратном соотношении увеличивается испарение, что говорит о неэффективности вентиляции. Для устранения проблемы систему оснащают подогревом приточного воздуха. Еще одним важным параметром, за который отвечает вентиляция, является влажность. При превышении допустимых норм начинает развиваться грибок. Внутри помещения усиливается коррозия металлических элементов, пропадают облицовочные материалы. Плесень распространяется по другим комнатам частного дома. Влажность напрямую связана с температурой воздуха, которая в свою очередь во многом зависит от вентиляции
Если система дала сбой, при понижении температуры на 1 оС показатель влажности увеличивается на 3,5%.
Важно! Для зимнего сезона внутри помещения с частным бассейном установлена норма влажности 45%, а летнего – 55%. Работающая вентиляция должна обеспечивать движение воздуха, соответствующее установленной норме – 20 см/сек
Воздухообмен внутри частного дома нельзя останавливать
Работающая вентиляция должна обеспечивать движение воздуха, соответствующее установленной норме – 20 см/сек. Воздухообмен внутри частного дома нельзя останавливать
Если выключить вентиляцию, пойдет резкое образование конденсата. Воду в частном бассейне часто обеззараживают хлором. Дезинфицирующее вещество вместе с испарениями распространяется воздушными массами. Вентиляция должна поддерживать концентрацию хлора внутри помещения максимум 0,1 мл/1 м3 воздуха. Между вытяжкой и подачей воздуха должна быть разница 13%. Поглощение всегда доминирует. Если подача сильнее вытяжки, влажность распространяется по другим комнатам частного дома. Однако еще нельзя превышать установленное значение 13%, иначе большой воздухообмен создает сквозняк.
Особенностью вентиляции крытого бассейна является ее автономность. Систему подключают к источнику бесперебойного питания. Вдобавок она не должна зависеть от основной вентиляции всего частного дома.

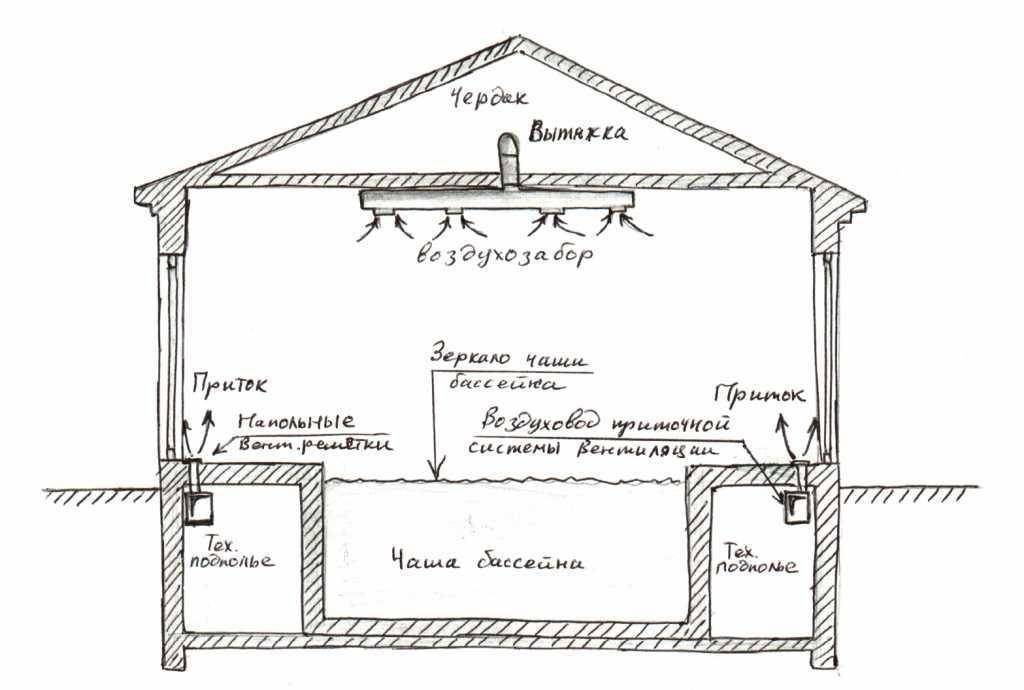

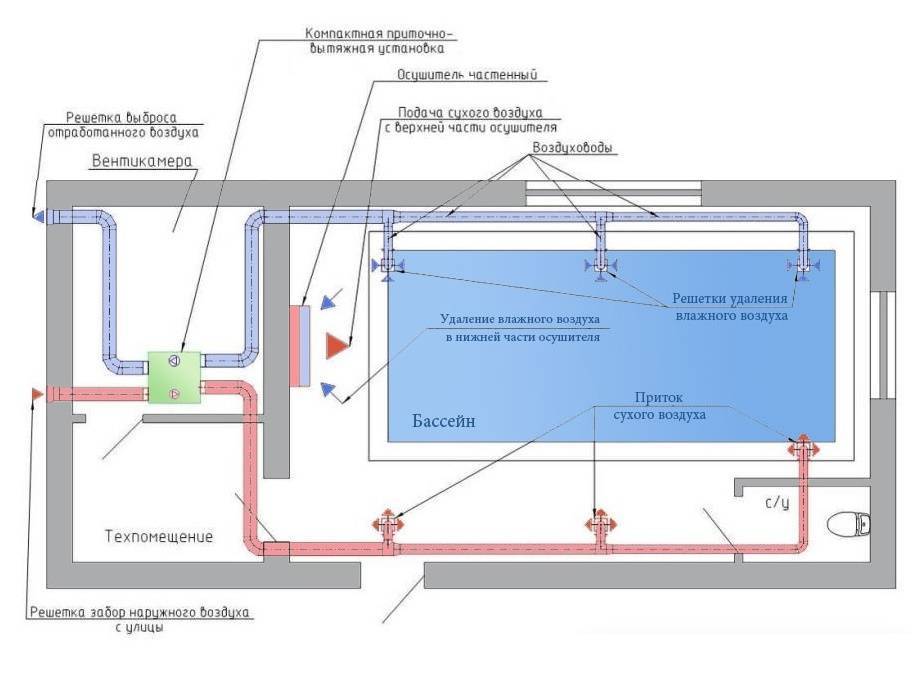

Схема вентиляции бассейна
Основной принцип построения вентиляции искусственной купели заключается в следующем:
- отработанный воздух, как указано выше, удаляется из верхней зоны;
- вход, при более высокой температуре и меньшей относительной влажности, направлен по периметру помещения вдоль стен и окон.
Такой порядок вентиляции обеспечивает эффективное удаление влажного воздуха и правильное поддержание температуры у стен (она должна быть выше точки росы).
ВАЖНЫЙ! Если бассейн оборудован стеклянной крышей, часть приточного воздуха должна подаваться с проточной по ней крышкой и отводиться с противоположной стороны, чтобы повысить температуру стеклянной поверхности в холодное время года и охладить ее в холодное время года горячий.
Но для поддержания адекватной влажности недостаточно правильно спроектировать вентиляцию, необходимо еще определиться с температурой воды и воздуха, которая напрямую с ней связана. Например, понижение температуры воздуха всего на 1 градус увеличивает влажность на 3,5.
Таким образом, можно снизить влажность в помещении без вентиляции. Для этого нужно просто накрыть емкость аквариума пленкой, когда вы в ней не купаетесь.
Но объем воздуха, поступающего в это помещение, должен быть на приемлемом уровне санитарных норм. Сегодня этот показатель соответствует 80 м3 / час на человека.
«Вентиляция бассейнов. Пример расчета» – самая популярная статья Библиотеки проектировщика
Число проектировщиков, активно использующих материалы нашей библиотеки в своей работе, неуклонно растет. Мы решили узнать: какой же раздел и статья пользуются наибольшей популярностью? В результате исследования статистки посещаемости нашего ресурса, мы выяснили, что таковыми являются раздел проектировщику/проектирование систем ОВиК, статья «Вентиляция бассейнов. Пример расчета» и «Вентиляция бассейнов. Пример расчета2». Ниже приводим эти популярные статьи.
Плавательные бассейны эксплуатируют обычно круглый год. Температура воды в ванне басcейна составляет tw = 26°C, а температура воздуха в рабочей зоне tв = 27°С при относительной влажности ?в = 65% в теплый.
Открытая поверхность воды, мокрые ходовые дорожки отдают в воздух помещения большое количество водяных паров.
Обычно большая площадь остекления создает условия для мощного потока солнечной радиации.
Расчет воздухообмена в теплый период желательно выполнять по параметрам Б и в холодный тоже по Б.
Помещение бассейна оборудуется системой водяного отопления, полностью снимающей тепловые потери помещения. Для предотвращения конденсации влаги на внутренней поверхности окон, отопительные приборы должны устанавливаться непрерывной цепочкой под окнами, с тем, чтобы внутренняя поверхность стекол была нагрета на 1-1,5°С выше температуры точки росы.
Температуру точки росы tт.р удобно вычислять по эмпирической формуле:
(23.1)
либо сканировать с J-d диаграммы. Для теплого периода tт.р = 18°С, для холодного tт.р = 16°С.
На испарение воды затрачивается значительное количество тепла из воздуха помещения.
Температура поверхности воды на 1°С ниже температуры в ванне.
Подвижность воздуха в помещении бассейна должны составлять величину и быть уж ни как не выше V = 0,2 м/с по оси приточной струи у входа ее в рабочую зону.
Конструктивно ванна бассейна окружена ходовыми дорожками с электро или теплоподогревом и температура их поверхности составляет tо.д = 31°С.
На конкретном примере рассчитаем воздухообмен для помещения бассейна.
Район строительства: Московская область.
Теплый период: tн = 28, 5°С Jн = 54 кДж/кг dн = 9,9 г/кг
Холодный период: tн = — 26°С Jн = — 25, 3 кДж/кг dн = 0,4 г/кг
Геометрические размеры и площадь ванны бассейна: 6х10 м = 60 м2
Площадь обходных дорожек: 36 м2
Размеры помещений: 10х12 м = 120 м2, высота 5 м.
Число пловцов: N = 10 человек.
Температура воды: tw = 26°C
Температура воздуха рабочей зоны: tв = 27°С
Температура воздуха удаляемого из верхней зоны помещения: tу = 28°С
Тепловые потери помещения: 4680 Вт.
Расчет воздухообмена в теплом периоде.
1. Теплопоступления от освещения в холодный период года:
(23.2)
2. От солнечной радиации (подсчитано ранее) Qcр
3. От пловцов: Qпл =qя ·N(1-0,33)=60·10·0,67 = 400 Вт (23.3)
где коэффициент 0,33 — доля времени, проводимая пловцами в бассейне.
4. От обходных дорожек:
(23.4)
?хд = 10 Вт/м2°С — коэффициент теплоотдачи обходных дорожек
5. Теплопотери на нагрев воды в ванне:
(23.5)
Q = 4,0 Вт/м2°С — коэффициент теплоотдачи явного тепла
tпов = tw — 1°C = 26 -1 = 25°C — температура поверхности (23.6)
6. Избытки явного тепла (днем):
(23.7)
1. Влаговыделения от пловцов:
Wпл = q · N (1- 0,33) = 200 · 10(1- 0,33) = 1340 г/ч (23.8)
2. Поступление влаги с поверхности бассейна:
(23.9)
где А — опытный коэффициент, который учитывает интенсификацию испарения с поверхности воды при наличии купающихся по сравнению со спокойной
поверхностью. Для оздоровительных плавательных бассейнов А = 1,5;
F = 60 м2 — площадь зеркала воды;
? — коэффициент испарения кг/м2 ч
(23.10)
где V — подвижность воздуха над ванной бассейна, V = 0,1 м/с
dв = 13,0 г/кг при tв = 27°С и ?в = 60 %
dw =20,8 при ? = 100% и tпов = tw — 1°C
Температура поверхности ванны: tпов = 26 — 1 = 25°С
3. Поступление влаги с обходных дорожек.
Площадь смоченной части обходных дорожек составляет 0,45 от всей их площади. Количество испаряемой влаги рассчитывается по формуле:
где температура мокрого термометра tмт = 20,5°С
4. Общее поступление влаги:
W = Wпл + WБ + Wод = 1,34 +18,9 + 0,65 = 20,9 кг/ч (23.12)
1. (23.13)
(23.14)
Qскр.пл =0,67 · 10(197 — 60)3,6 = 3300 кДж/ч
2. Тепловлажностное отношение:
(23.15)
Проводим луч процесса через (.) В и на пересечении с dн = const лежит точка приточного воздуха, а на пересечении с tу = 28°С — (.) У (рис. 23.1)
Способы контроля влажности
Методом регулирования и контроля показателей влажности является осушение всего объема внутреннего воздуха бассейна посредством устройства приточно-вытяжной вентиляции, установкой осушителя воздуха или комбинацией этих двух систем.
Метод #1 – использование осушителей воздуха

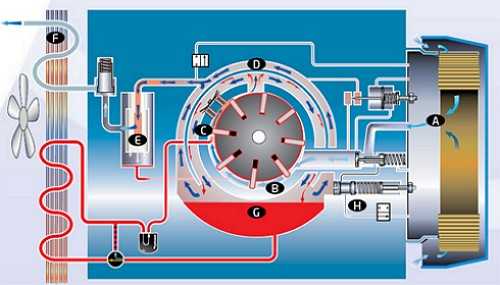

Проблема повышенной влажности в бассейне частично решается посредством специальных осушителей воздуха. Выбор этого оборудования осуществляется согласно объема помещения. Осушительные приборы за 1 час работы пропускают троекратный объем находящейся в помещении увлажненной воздушной массы.
Определяем оптимальную относительную влажность бассейна в частном доме для выбора необходимых характеристик осушителя
Подбор осушителей осуществляется по параметрам, необходимым для данного объекта. Действие осушителей базируется на проведении сгущения водяного пара. Некоторые модели комплектуются устройством притока свежего воздуха.
Осушители по назначению разделяются на типа:
- Бытовые. Эти компактные установки удаляют влагу с небольших площадей, располагаются на стенах, полу или скрытым способом.
- Промышленные. Это высокотехнологичные системы, обрабатывающие большие объемы воздуха.
По способу монтажа устройства бывают настенные (напольные) или канальные, монтируемые внутри воздуховодов.
Применение настенные осушителей не получило особого распространения в виду шумности работы агрегата, несоответствие дизайна, значительной стоимости и необходимости обслуживания. Осушители канального типа работают более бесшумно, не искажают дизайн, но имеют приличную стоимость.
Нужен ли в бассейне осушитель воздуха настенного типа или необходимо установить канальный вариант выбирает хозяин дома
В основном существующие системы осушения не подают в помещение свежий воздух и не убирают отработанный. Решать проблему повышенной влажности и воздухообмена бассейна посредством приборов осушения возможно только частично.
Полностью обеспечить необходимый уровень влажности бассейна можно, используя осушители в комплексе с другими типами вентиляции.
Настенные осушители могут понижать уровень влажности в закрытом помещении, но они не способны поставлять свежий воздух (+)
Метод #2 – организация полноценной вентиляции
Самым распространенным способом поддержания оптимальных значений влажности и качества воздуха бассейна есть приточно-вытяжная вентиляция. Эта система включает вентиляционную установку, сеть воздуховодов и распределительных устройств.
Вентиляционная установка в свою очередь содержит такие элементы, как воздушный фильтр, вентилятор, нагреватель, рекуператор и систему автоматики.
В систему при очень жаркой погоде добавляются охладители воздуха и автономные осушители. Применение рекуперации воздушной массы в системе вентиляции является экономически целесообразной, так как дает возможность использовать удаляемый воздух для подогрева приточного.
Система вентиляции принудительного побуждения удаляет неприятные запахи, возникающие в бассейне при повышенной влажности. Установка приточно-вытяжной системы эффективна при небольшой площади бассейна и не интенсивной эксплуатации.
Приточно-вытяжные установки для вентиляции бассейна наиболее эффективны в зимний период (+)
Этот метод вентиляции не может гарантировать нужный уровень влажности в течении года. Система идеальна зимой, она заменяет влажный воздух бассейна на сухой с улицы.
Летом влажность атмосферного воздуха повышенная, поэтому его перемещение приточно-вытяжной вентиляцией в бассейн не дает должного эффекта.
Расчет проекта
Расчет производится с помощью специальных формул, которые позволят определить кратность воздухообмена и другие ключевые показатели в конкретной ситуации.
Помимо выше указанных показателей следует учесть уровень тепла и влаги от купающихся людей, солнечного воздействия, непосредственно поверхности воды.
Расчет вентиляции бассейна:
1. Формула для определения воздухообмена.W=e×F×Pb – PL, где:
• е – коэффициент испарения;
• F – совокупный размер водной поверхности (в квадратных метрах);
• Pb – уровень давления водяных паров в насыщенном влагой воздухе заданной температуры (в барах)
• PL – уровень давления паров воды с учетом заданной температуры и нужной влажности (в барах).
2. Формула для определения показателя расхода воздуха.
По массе: mL=GW×XB – XN,
По объему: L=GWr×XB – XN, где:
• GW – совокупный объем испарений влаги в помещении (граммов в час);
• XB – уровень влаги в комнате с бассейном (граммов на килограмм);
• XN – уровень влаги за пределами комнаты с бассейном (граммов на килограмм);
• r – плотность воздуха при нужной температуре (килограмм на кубометр)
При последующем монтаже системы влаго- и воздуховыведения данные показатели учитываются – это позволяет повысить износостойкость всего дома и снизить эксплуатационные расходы.
Методика стандарта VDI 2089 (Общество немецких инженеров)
W = ex S x (Pnas — ржавчина) г / ч
где это находится:
S — площадь водной поверхности бассейна, м2;
Rnas — давление водяного пара насыщенного воздуха при температуре воды в бассейне, мбар
Ржавчина — парциальное давление водяного пара при заданной температуре и влажности, мбар
e — эмпирический коэффициент, г / (м2 x час x мбар):
0,5 — закрытая зона бассейна.
5 — неподвижная поверхность бассейна.
15 — небольшие частные бассейны с ограниченным количеством купающихся.
20 — общественные бассейны с обычным купанием.
28 — бассейны для отдыха и развлечений.
35 — бассейны с водными горками и значительным волновым образованием.

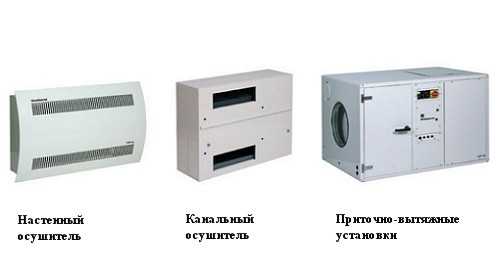

Виды осушителей воздуха для бассейнов
Следует различать следующие виды осушителей воздуха:
• универсальные
• канальные
• приточно-вытяжные установки.
Поэтому, прежде, чем купить осушитель воздуха для загородного дома в бассейн, необходимо определиться с его будущим расположением в помещении, а также узнать подробно о конструктивных и функциональных возможностях и технических характеристиках.
универсальные осушители
Универсальные осушители воздуха для бассейна обладают значительной производительностью, степенью надежности и классом защиты IP44, обладают возможностью размещения: на стене, на колесиках, входящих в комплект поставки, используя скрытый монтаж. Для универсальных осушителей воздуха для бассейна Cooper&Hunter характерна высокоэффективная работа в бассейнах незначительной площади до 15 м2.
Осушители универсальные оснащены роторными компрессорами Toshiba или Hitachi в шумопоглащающем корпусе. Рабочим хладагентом является хладагент R407С. Универсальность осушителя заключается не только в возможности установки оборудования традиционным способом, но и в типе выходящего потока осушенного воздуха: вертикальном и горизонтальном. Удобство применения универсальных осушителей воздуха подтверждено практикой применения: информация настроек цифрового гигростата высвечивается на LED дисплее, включая функцию авторазмораживания.
Универсальные осушители любого исполнения (настенные и напольные) можно установить и подключить самостоятельно.
канальные осушители
Канальные осушители для бассейна можно уверенно считать климатическими системами, способными осуществить безотказную работу оборудования, но и автоматически контролировать параметры микроклимата. На практике канальные осушители воздуха для бассейнов dantherm совместно с системой вентиляции обеспечат оптимальную температуру окружающего воздуха и влажности.
Являясь высокопроизводительным оборудованием, канальные осушители устанавливают и монтируют в специальном смежном с бассейном помещении. Поэтому для запуска в работу канального осушителя воздуха для бассейна будет необходим выносной канальный гигростат. Кроме того, для монтажа осушителя канального потребуется помощь квалифицированного специалиста. Все канальные осушители воздуха оснащены:
• опциональным водоохлаждаемым конденсатором
• радиальным вентилятором
• роторным компрессором
• дренажным патрубком
• сливным отверстием
• съемным фильтром.
Осушители канальные оборудуют встроенной системой автоматики и панелью управления, отражающей текущий режим функционирования оборудования.
Канальные осушители третьего поколения Variheat III это уже целые системы, в которых введена дополнительная возможность подмеса свежего воздуха. Имеется дополнительная возможность рекуперации тепла для воды бассейна.
Данный принцип конденсации нашел свое отражение в оборудовании осушитель воздуха для бассейна aerial. Поэтому, исключительно присутствию эффекта «теплового насоса», при котором выходящий воздух теплее входящего, появилась возможность увеличения энергопотребления в несколько раз.
И, наконец, оптимальным вариантом осушения воздуха в помещении бассейна являются приточно-вытяжные машины.

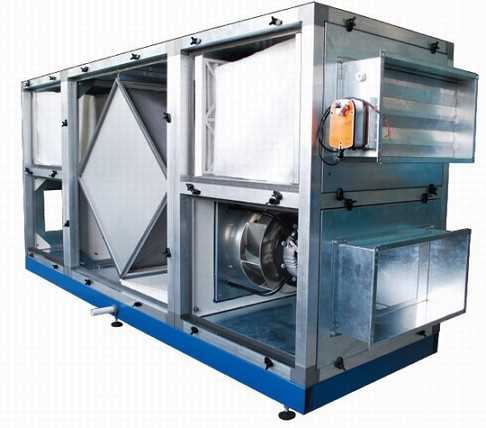

приточно-вытяжные установки
Установки приточно-вытяжные для бассейнов представляют собой оборудование, осуществляющее задачи кондиционирования и осушения воздуха.
В конфигурацию приточно-вытяжных установок входят следующие элементы:
• установка для бассейнов с одноступенчатой рекуперацией воздуха и ее рециркуляцией
• установка, предназначенная для бассейна с многоступенчатой рекуперацией тепла, перекрестноточным теплообменником, с рециркуляцией тепловым насосом.
Благодаря работе пластинчатого рекуператора и теплового насоса достигается утилизация тепла. В любой комплект поставки приточно-вытяжной установки входят следующие элементы:
• тепловой насос
• рекуператор
• нагреватель
• вентилятор
• фильтры
• ПУ.
Комплект поставки от производителя разработан для предотвращения конденсации влаги и предназначен в основном для помещений бассейнов закрытого типа.
Выбор осушителя воздуха для бассейна загородного дома должен быть продуман и обоснован, потому что оборудование данного типа достаточно дорогое удовольствие. Зато вы гарантировано приобретете для содержания бассейна превосходное оборудование европейского класса.
Микроклимат бассейна
Устройство вентиляции бассейна – крайне важный фактор создания комфортного для человека микроклимата. Отсутствие качественной вентиляционной системы приводит к быстрому распространению грибка и плесени, а накопление в воздухе большого числа микроорганизмов приводит к возникновению различных заболеваний.
Повышенная влажность в закрытом помещении бассейна приводит к коррозии металлических и гниению деревянных конструкций, разрушению грибком отделки и стен
Влажность в помещении бассейна должна находиться на уровне 50–60%, в этом случае достигается умеренный уровень испарения влаги с поверхности воды, что влияет на условия комфорта в помещении. При данной влажности и температуре воздуха 28—30 °С (характерная для помещений бассейнов температура) роса будет образовываться при 16—21 °С. Это заметно выше чем для обычных помещений, в которых температура воздуха находится на уровне 24 °С, влажность 50%, точка образования росы на уровне 13 °C. Для помещений бассейнов превышение влагосодержания воздуха считается нормой.
Температура и влажность воздуха для бассейна
Рекомендуемые параметры воздуха в помещениях крытых бассейнов:
- Вода в бассейне в пределах 24–28 °С.
- Воздух в помещении бассейна должен быть на 2–3 °С выше температуры воды. При снижении температуры воздуха возникает опасность простуды. При повышении влажности возможно возникновение ощущения духоты. Также не рекомендуется снижать температуру воздуха ночью в целях экономии энергии, так как повышается расход тепла.
- Во избежание сквозняков, рекомендуемая скорость движения воздуха должна находиться в пределах 0,15–0,3 м/с.
Все эти и многие другие условия принимаются во внимание при проектировании, и предлагаются решения для снижения конденсации влаги на потолке и стенах. Сложность ситуации состоит в том, что когда люди, к примеру, в ночное время не используют бассейн, тепло и влажность никуда не исчезают
Бассейн не получится «выключить» на ночь. Единственной возможностью снизить количество испарений, использовать покрытия поверхности воды, но данные устройства недолговечны и редко используются.
Скорость испарения воды с поверхности бассейна в зависимости от способа его эксплуатации
| Тип бассейна | Пустой | С купающимися |
| Обычный или скиммерный бассейн | 10-20 грамм/м²/час | 130-270 грамм/м²/час |
При достижении уровня 80–90% влажности при температуре 29–30 °С, возникает риск обострения хронических заболеваний, резкого ухудшения самочувствия. Поэтому, при правильно рассчитанной и спроектированной схеме вентиляции частного бассейна, из воздуха удаляется излишняя влага, он очищается за счёт интенсивного воздухообмена, но при этом не пересушивается.
Осушение воздуха до нужных параметров осуществляется осушителями, по параметрам влаговыделения. Осушители бывают моноблочными и встроенными в систему вентиляции (при рекуперации воздуха).
Как меняется воздухообмен в холодное время года
Расчет вентиляции при похолодании мало чем отличается от того, который проводится в теплое время года.
Определяем количество явного тепла:
Количество поступаемой влаги:
- от пловцов Wпл равно, как и в теплый сезон, 1340 г/ч;
- с поверхности водной глади узнаем
с обходных дорожек рассчитываем
Общее поступление влаги, таким образом, будет составлять:
Далее определяем энергию полного тепла:
Подсчитываем общее количество тепла:
Из полученных данных исчисляем тепловлажностые отношения:
Как меняется воздухообмен в теплый период
Чтобы определиться с этим, берем во внимание поступления тепла от:
- освещения;
- пловцов;
- обходных дорожек.
Солнечная радиация нам даст теплоту:
Количество теплоты от купающихся в бассейне узнаем так:
Теперь определяем теплоту, исходящую от обходных дорожек:
Потери тепла, которыми сопровождается нагревание воды в чаше, определяем так:
Избытки явной теплоты узнаем таким образом:
Консультации и помощь в подборе оборудования
Вы можете бесплатно проконсультироваться у наших специалистов по телефону +7 (499) 755-38-99 для выбора оптимального технического решения в рамках заданного бюджета. Также возможна платная консультация на объекте (3–5 т.р.) для привязки к плану мест размещения оборудования, коммуникаций и распределителей воздуха. Перед консультацией, пожалуйста, подготовьте:
- Поэтажный план помещения бассейна и прилегающих помещений с указанием размеров чаши бассейна, высоты потолков помещения, площади и типа остекления.
- Тип перелива бассейна: скиммер или лоток перелива.
- Типы водных аттракционов (если есть).
- Режим использования бассейна и количество посетителей.
- Располагаемая мощность и тип теплоснабжения вентустановки (электроэнергия или горячая вода). Если теплоснабжение производится горячей водой, то указать температуру «прямой» и «обратной» воды, а также наличие отдельного насоса в контуре вентиляционной установки.
| Рекуператор для квартиры и загородного дома | VAV-системы |
Этапы установки вентиляции
Когда документация и материалы готовы, они привозятся на объект. Начинается установка, состоящая из следующих этапов:
- Бурение — трубы прокладываются через стены. Потому в последних надо изготовить отверстие. Мелкие фирмы используют перфораторы и прочие инструменты, мы применяем тяжелые буры. Они позволяют не портить стены там, экономить время. Могут изготавливаться каналы и выемки. Обычно это решается проектировщиками после осмотра здания;
- Прокладка каналов — сперва необходимо закрепить трубы. Они стыкуются и герметизируются;
- Установка изоляции — защита от вибраций размещается на прошлом этапе;
- Монтаж оборудования — если предусмотрена отдельная установка, то она монтируется в специальном помещении и просто подключается. При использовании канальной техники, расположение элементов производится до герметизации;
- Присоединяется электрика — проводятся кабели, узлы соединяются с щитком;
- Отлаживается управление — система контроля настраивается, тестируется и т. д.;
- Предусматриваются стоки — используются для отведения конденсата;
- Размещаются декоративные составляющие — отверстия закрываются решетками и диффузорами.
Сроки работ: 3-4 дня. А вот ранее описанное проектирование может занимать до 2 недель.
Тестирование и ввод в эксплуатации: последний этап завершается за день. Это пусконаладочные работы. Мастера ходят, замеряются параметры воздух. Проверяется тяга — если она слабая, значит происходит утечка. Тут же корректируются датчики, задаются режимы работы. В итоге мы должны получить желаемые показатели. Всё — можно наслаждаться результатом, плавая в комфортных условиях. Но, давайте упомянем еще о нескольких мелочах.
