Схемы

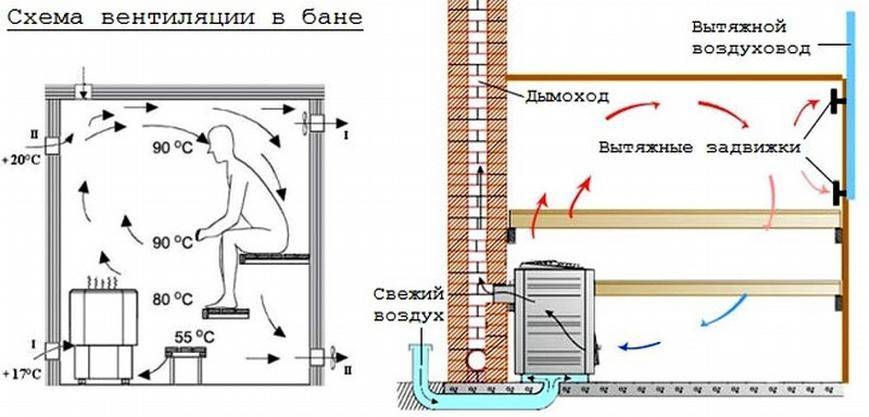

Каковы бы ни были схемы вентиляции в банях, существует одно общее правило – приточное отверстие должно располагаться на высоте 20-30 см. от уровня пола, а вытяжное на таком же расстоянии, но от потолка.
Приточно-вытяжную систему, которая обязательно должна отвечать нескольким вообще не сложным правилам и условиям:
Отверстия для отвода отработанного воздуха делают на противоположной стене от той, где размещены приточные. Причем, чем выше их расположить, тем более сильную тягу можно обеспечить
Но для бани это не всегда является лучшим выходом, поэтому важно правильно рассчитать силу тяги
Естественная
Этот вариант оптимален для большинства бань, поскольку он дешевый и при этом довольно эффективный.
Самый простой способ получения воздуха для дыхания в парной – расположение небольшого окошка рядом с полком и двери в предбанник. Окно и дверь открывают между заходами во время отдыха. По возвращении в парную закрывают и снова парятся.

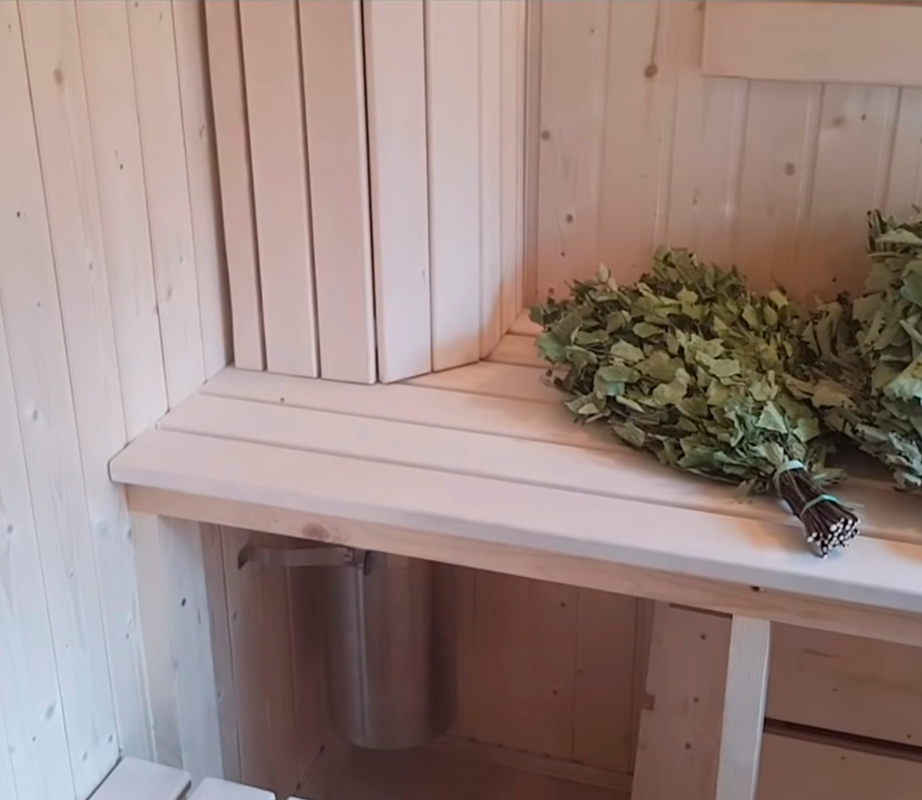

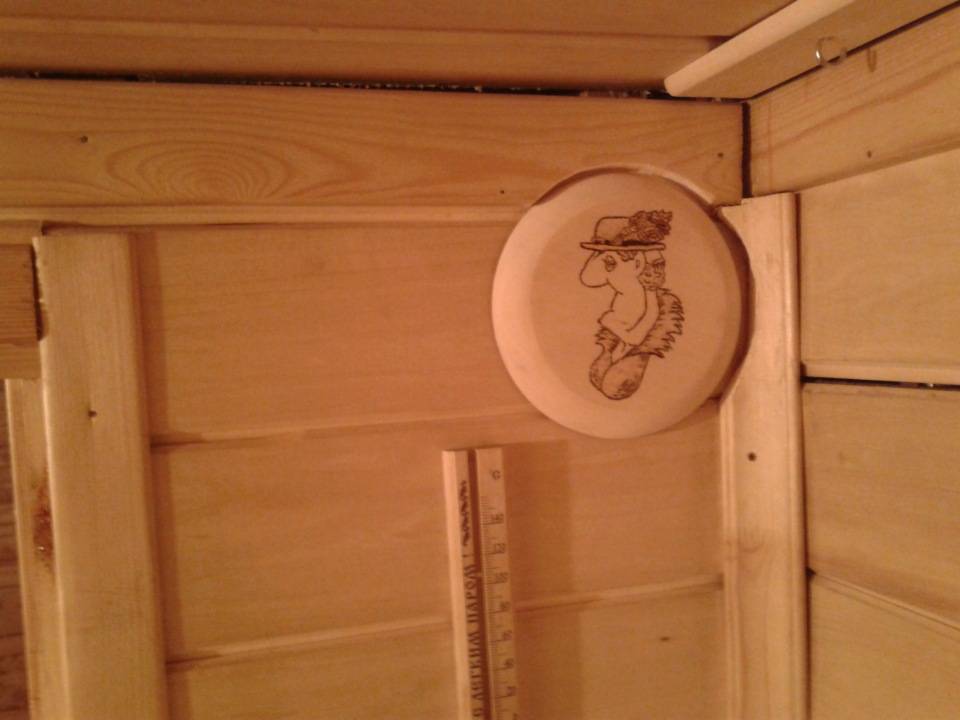

Для просушки парной делают маленький продух. Одни монтируют его в дальнем углу под потолком, другие под полком. Места размещения этих отверстий необходимо определять, исходя из размера помещения, расположения каменки и полок, а также материала из которого построена баня.
Вентиляционные отверстия должны находится на одном уровне от пола. Так входящие потоки воздуха нагреваются от печи и поднимаются вверх, остывшие опускаются вниз и попадают в вытяжные отдушины. Для сохранения тепла в парилке отверстия можно закрыть заслонками.
Размеры отдушин должны примерно 300-400 кв/мм. При слишком быстром воздухообмене, который вызовет понижение температуры в парилке, поэтому степень открывания заслонок нужно регулировать.
Принудительная

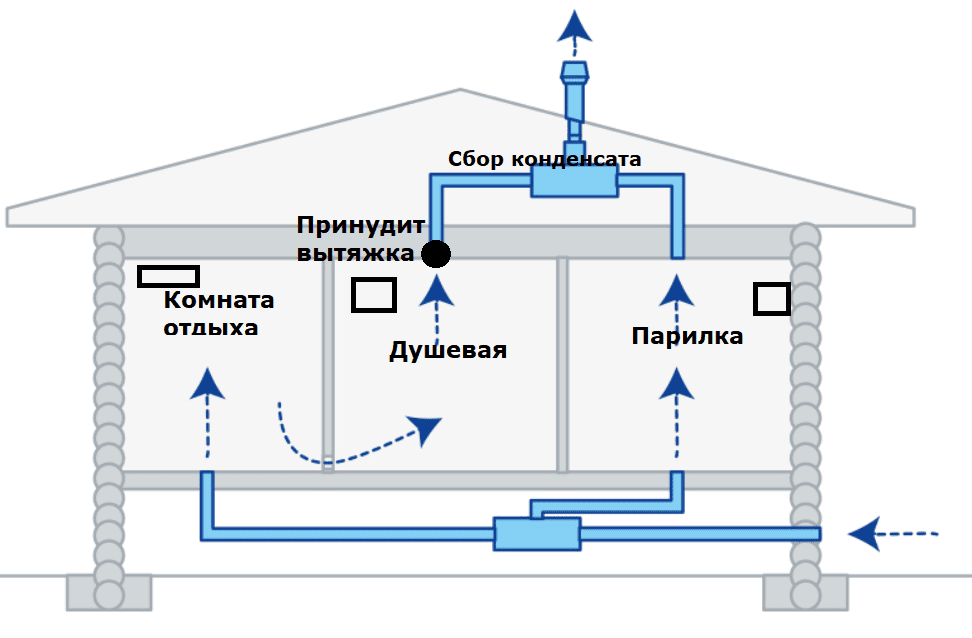

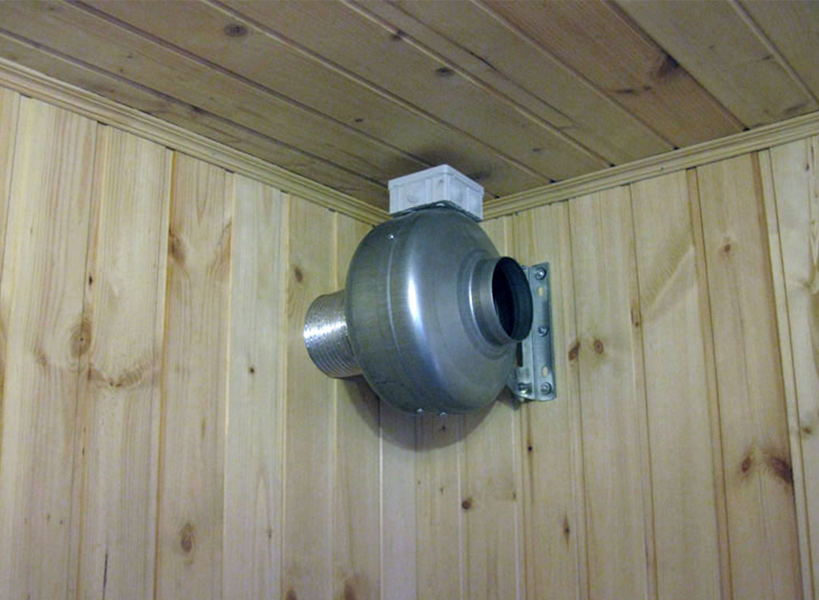

В такой схеме перемещение воздушных потоков осуществляется с помощью вентиляторов, установленных в вентиляционных отверстиях. Монтаж вентиляторов позволяет быстро обновить воздух. Этот вариант хорошо подходит, когда в бане установлен парогенератор.
У принудительной схемы вытяжки есть ряд преимуществ перед естественной:
Мнение эксперта
Ловкачев Борис Петрович
Банных дел мастер знающий всё о парении
Для поступления в парную больших объемов свежего воздуха необходимо, чтобы вентиляционные отверстия располагались диаметрально друг к другу. При установке вентиляторов не стоит размещать входные и вытяжные отдушины на одном уровне, чтобы исключить замыкание воздушных потоков, которое вызовет внизу концентрацию остывшего воздуха, а вверху будет слишком жарко.

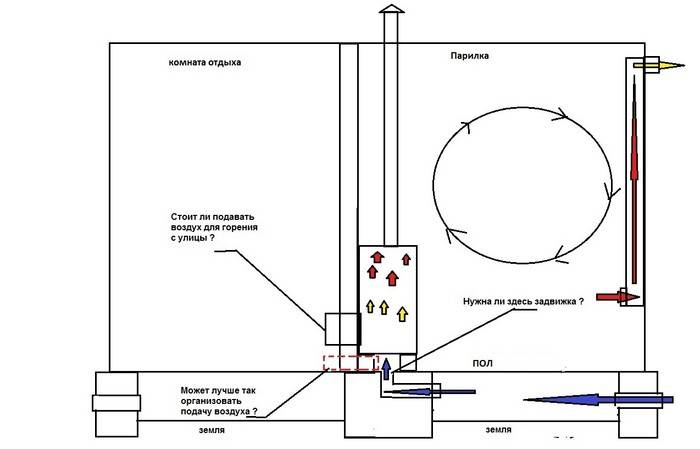

Если печь установлена не в парилке, используется другая схема вентиляции:
- Возле отопительного устройства на высоте 300 мм от уровня пола делается приточное отверстие.
- На противоположной от него стене устраивается вытяжной проем на расстоянии 300 мм от потолка.
- Иногда приточное отверстие делают внизу стены за печью, чтобы поступающий с улицы воздух нагревался от каменки и остывание помещения происходило умеренно.
- На стене, противоположной от обогревательного устройства, делают 2 отверстия, которые сформируют единый вытяжной короб. Первый проем располагается на высоте 1 м от уровня пола, а другой – под потолком.
При такой схеме вентиляции парная прогревается быстрее и соответственно экономится топливо.

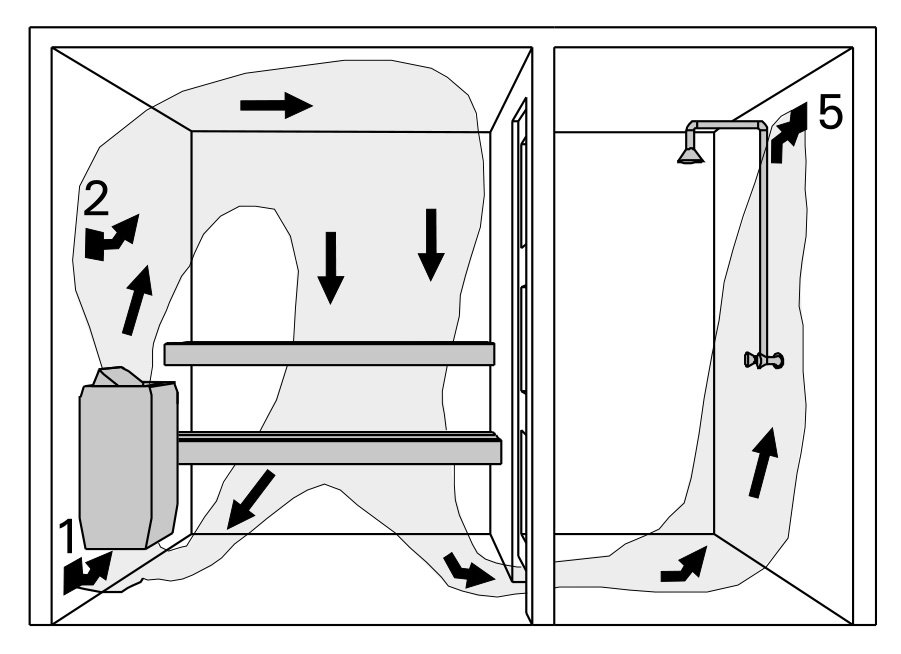

Вентиляция по Басту
Система получила широкую популярность, благодаря легкости монтажа и эффективному распределению тепла.

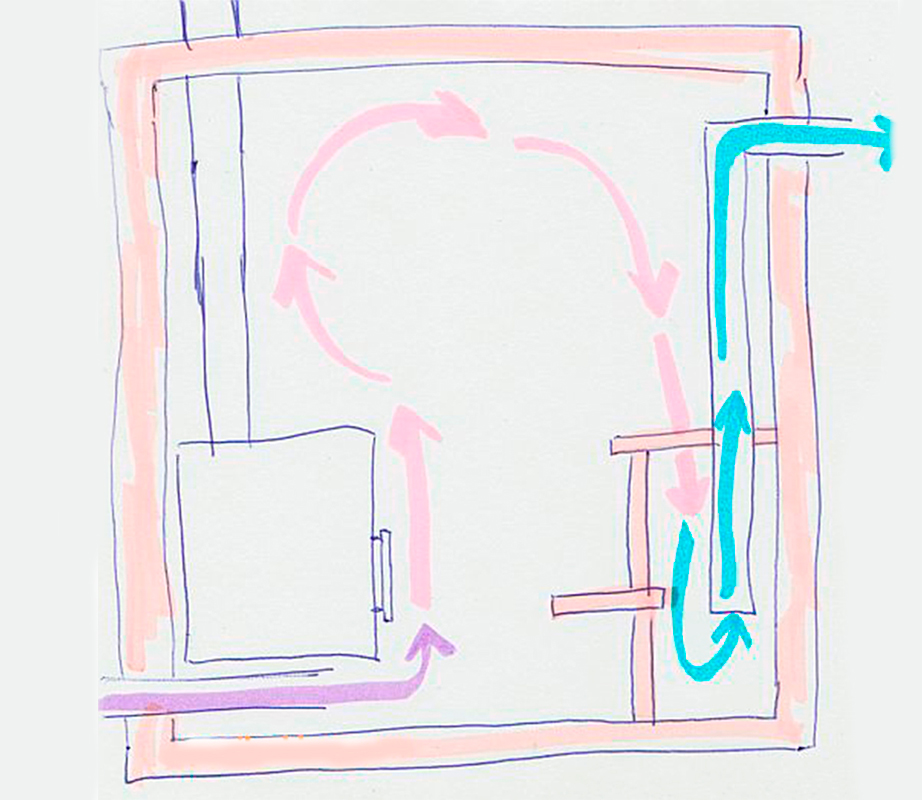

Принцип Басту – это перевернутый стакан:
- Приточный и отводной воздуховод находятся на одной высоте – чуть выше уровня пола.
- Нижняя труба, по которой воздух поступает в парилку, берет начало с улицы, выходное отверстие расположено позади печки – это и есть тяга.
- Выход разогретого воздуха находится по диагонали от печи, располагается ниже лавки. Теплый воздух от печи поднимается вверх, создает под потолком повышенное давление, а в противоположном углу остывает и, опускаясь, попадает в вентиляцию.
Минусом системы вентиляции по Басту выступает зависимость эффективной работы от силы ветра на улице, когда задуваемый в вытяжную трубу воздух мешает естественному оттоку, и хуже всего, что может повернуть его вспять. Тогда парная наполнится запахом сгоревшего топлива, что не позволит получить должного результата от процедур.

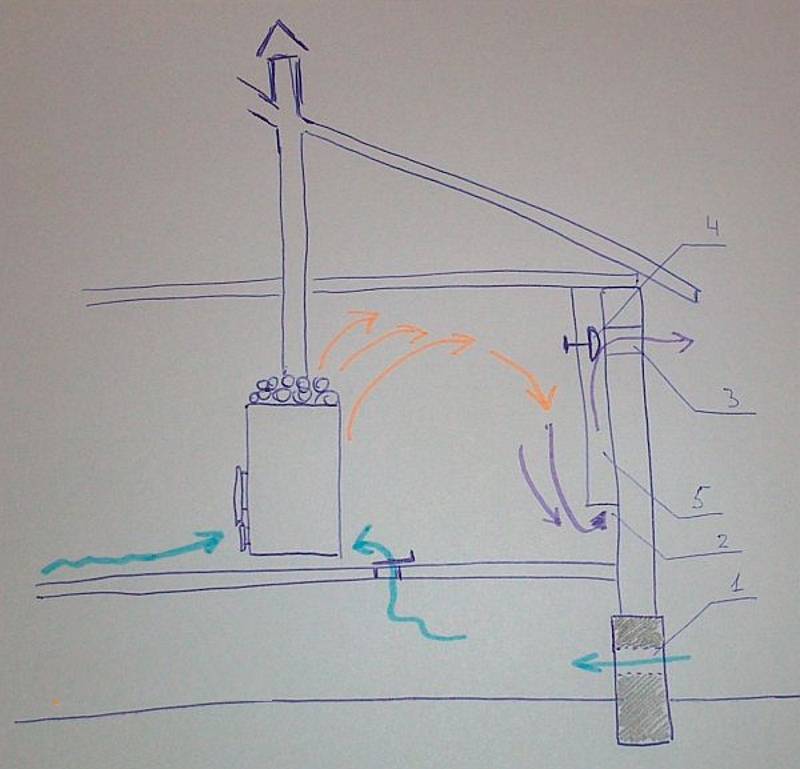

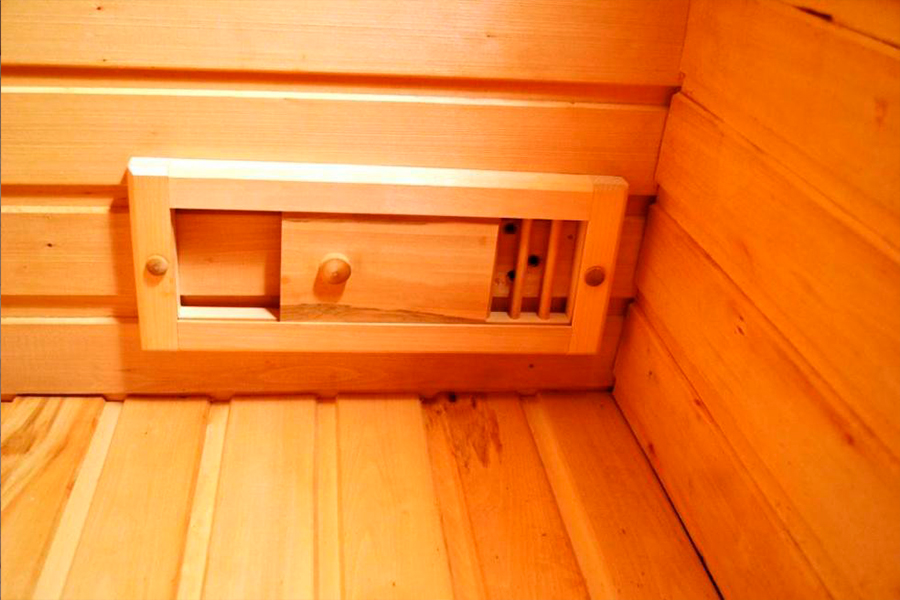

Вентиляционные клапаны

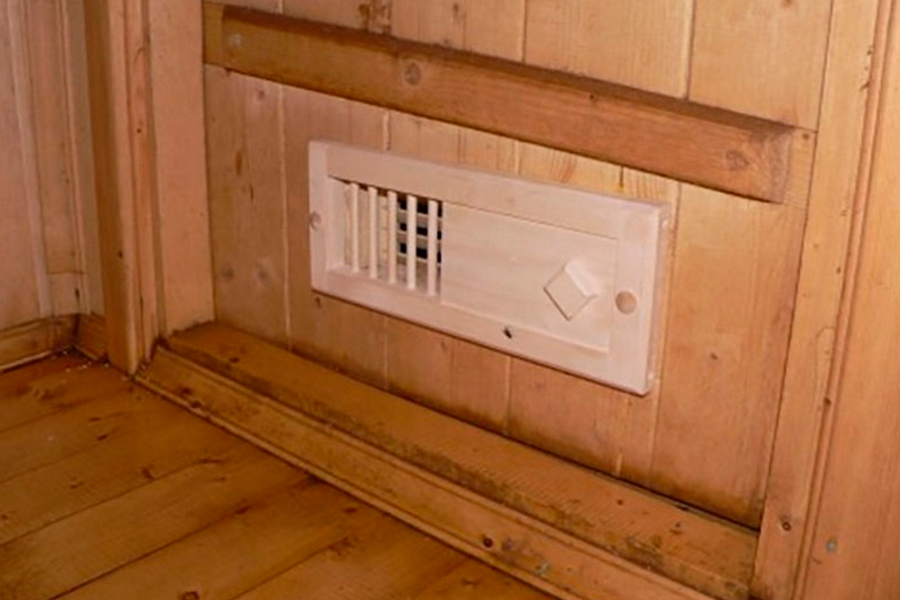

Это еще одна схема вентиляции. Приток происходит сквозь отдушины, находящиеся в нижней части помещения, рядом с полом, а удаление – сквозь устроенное вверху отверстие с установленными в них вентиляционными клапанами.
Снаружи отверстия соединены общим вентканалом, поднимающимся на определенную высоту. Высота нижнего вытяжного клапана – около 50-60 см от пола, а верхнего – 30-40 от потолка.
Вытяжка
Основной регулятор эффективности вентиляции – это вытяжные отверстия и каналы. За счет перекрытия канала снижается скорость воздухообмена, наоборот, при этом в помещении создается необходимый прирост давления.
Вытяжка должна по определению находиться по диагонали от приточных каналов по отношению ко всему помещению. Так обеспечивается максимальный охват потоками всего объема воздуха. Вытяжка должна также находиться на максимальном удалении от печки. При этом в доступном месте, где можно легко регулировать состояние затворки.

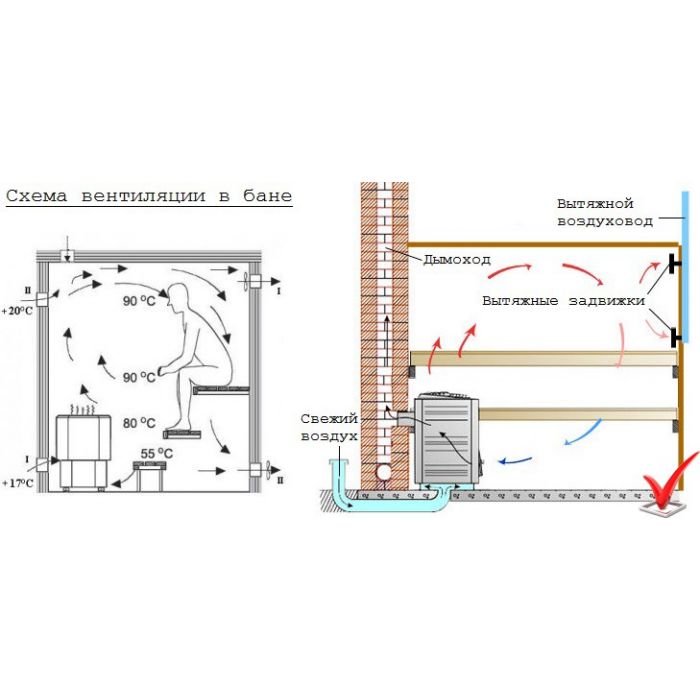

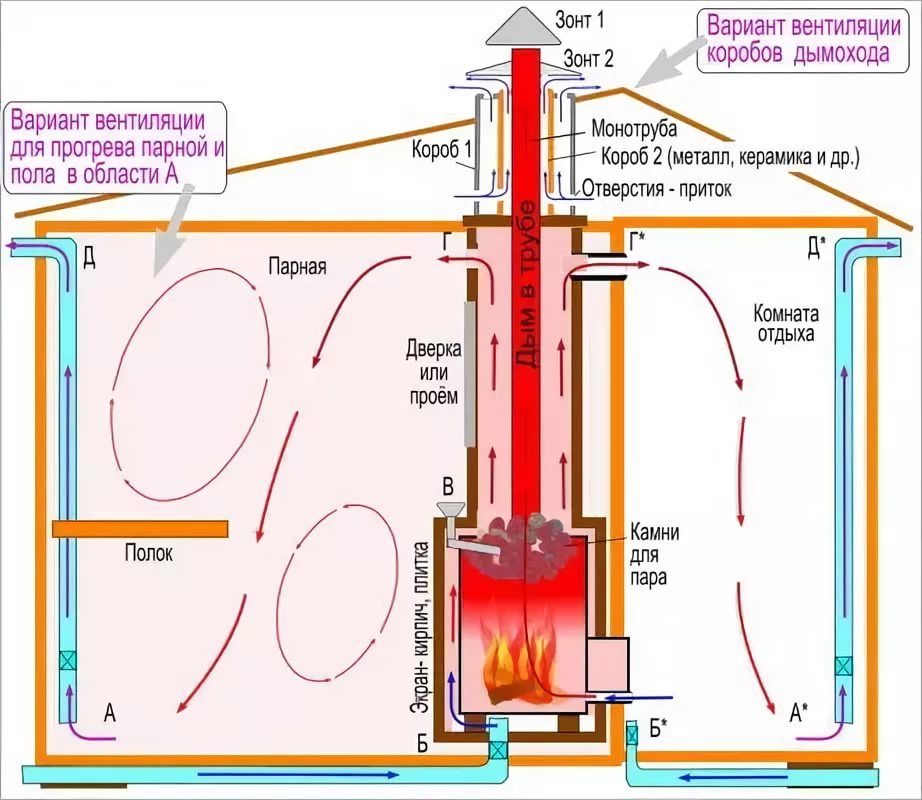

Схема движения потоков воздуха

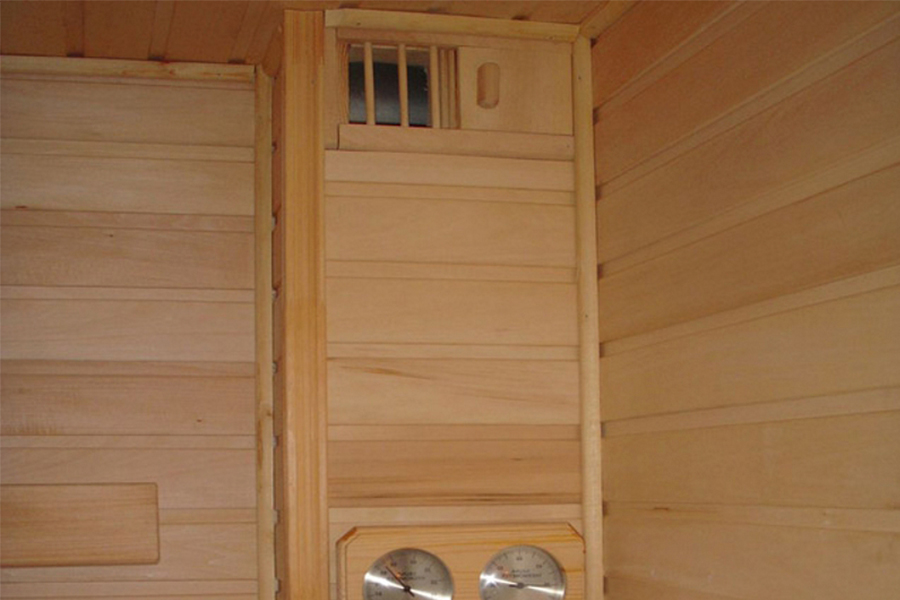

По уровню выходные отверстия должны одновременно занимать позиции под потолком, на 30 см ниже него и примерно на середине по высоте стены. Все выходные каналы должны оборудоваться задвижками, с помощью которых и настраивается вентиляция. Чтобы не делать лишних отверстий в стене, достаточно сделать одно под потолком. А далее каналом развести их по уровням.
Все выходные отверстия должны располагаться непосредственно на стене, граничащей с улицей, или иметь достаточный по сечению канал с выходом вовне. Для естественной вентиляции предусматривается канал с выходом выше крыши, чтобы создать большее разряжение и увеличить поток воздуха.
Для быстрого прогрева парильни перекрываются все выходные отверстия, когда достигнута оптимальная температура, открывается нижняя вытяжка. Если надо быстро сбросить температуру воздуха и ускорить воздухообмен, то открывается верхняя заслонка.

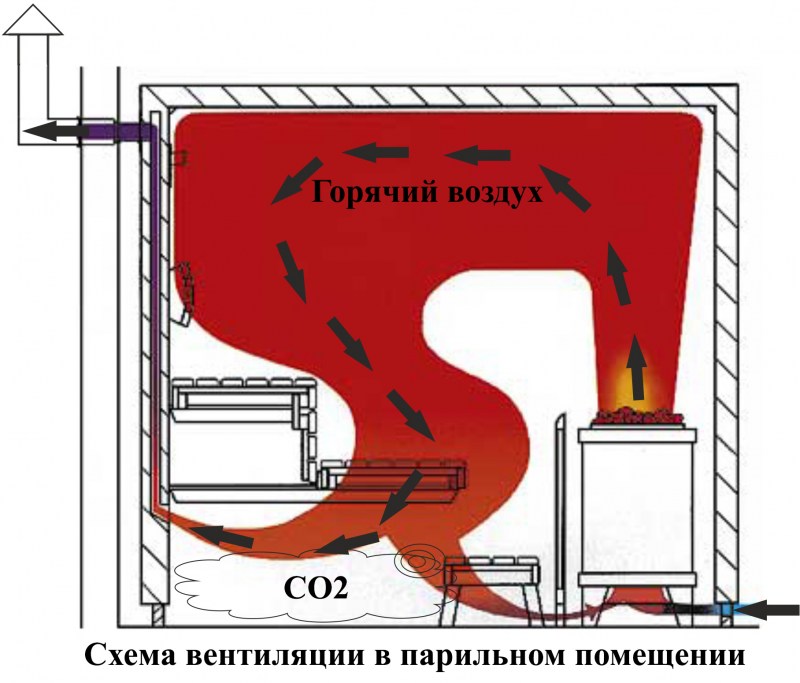

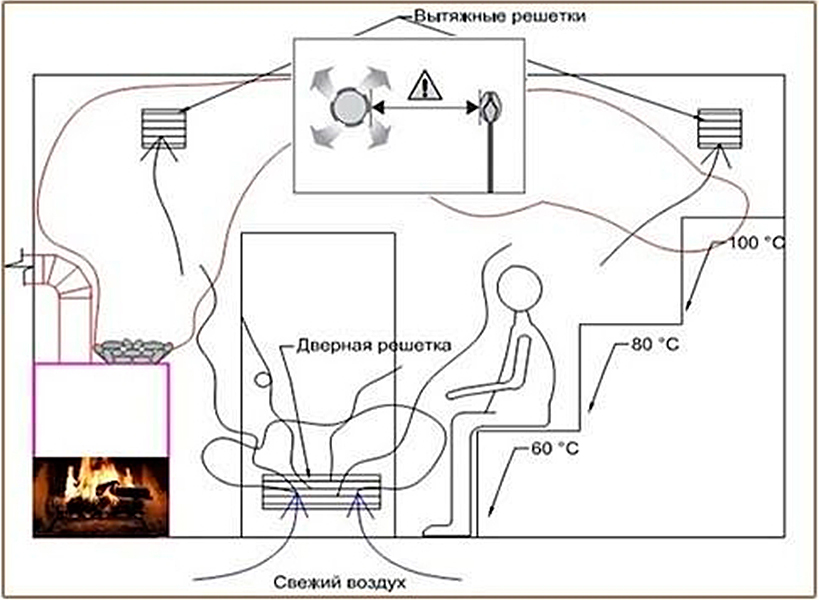

Схемы вентиляции в парной
Баня и, соответственно, сама парная строятся с учетом потребностей того, кто собирается ими пользоваться. Размер, расположение, конкретное устройство вентиляционных каналов должны соответствовать объёму, архитектурной задумке и используемому строительному материалу.
Принцип работы встроенной вентиляции в парилке бани основан на простых законах физики. Холодный воздух, попадая в помещение парной через приточный люк, быстро нагревается и поднимается к потолку, выталкивая уже отработанный горячий воздух в выводящий вентканал.
Основная схема размещения каналов подачи и забора воздуха в парной:
- Входное отверстие для поступления воздуха извне устанавливают выше горизонта пола, предпочтительно рядом с печью.
- Канал для выхода использованного, загрязненного воздуха должен находиться ниже потолка на 10-12 см.
- Для полноценной циркуляции воздушной массы вентканалы целесообразно располагать на противоположных стенах.
- Размеры вентиляционных входов и каналов должны быть одинаковыми и зависят от объёма помещения.
- Нормы пожарной и санитарной безопасности требуют полную смену воздуха в парной через четыре часа.

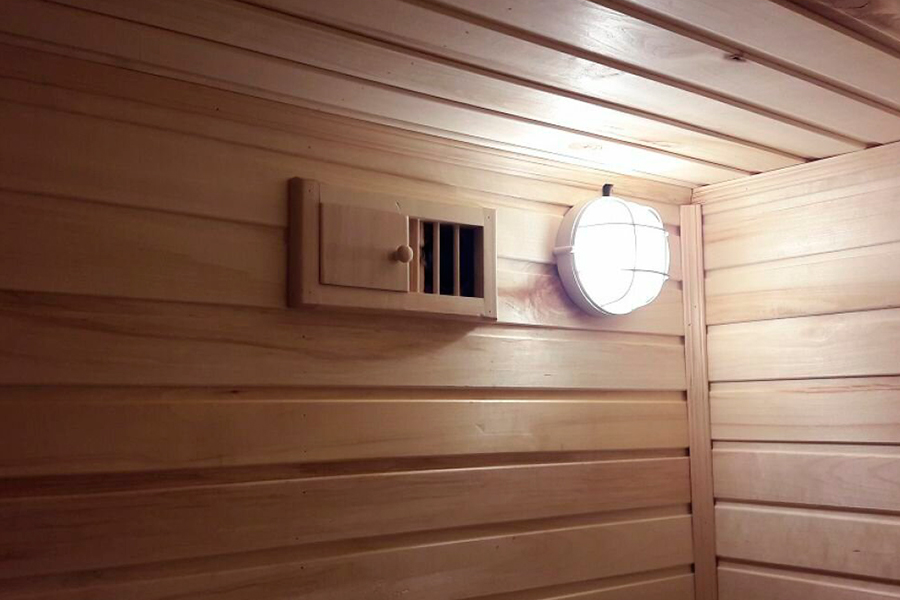

- Устройство вентиляции в парилке предусматривает жалюзи на входных и выходных отверстиях (для регулирования уровня циркуляции).

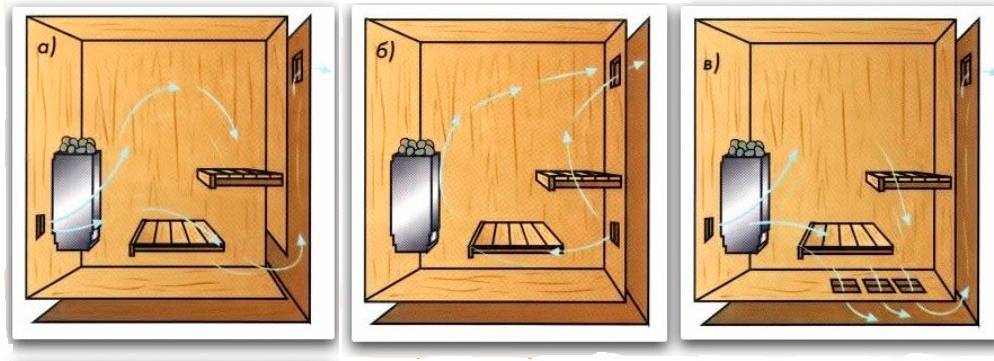

Существует множество способов сооружения вентиляции в парилке в бане. Рассмотрим самые популярные схемы:
Вариант 1
- входное отверстие находится сразу за печкой, в полуметре от пола, с естественной вентиляцией и заслонкой;
- вытяжка расположена в стене напротив, не выше 20-30 см от пола, с встроенным вентилятором.
Эта схема позволяет регулировать равномерное нагревание воздуха и постоянную циркуляцию.
Вариант 2
- воздух попадает в парилку через вентканал с выходом за каменкой (от пола маленькое расстояние, не выше 20 см, с естественной вентиляцией и заслонкой)
- отток происходит через люк в стене напротив (от потолка ниже на 20 см, с встроенным вентилятором)
Очень простой принцип действия, так как воздух быстро нагревается и вентилятором протягивается через всё пространство парилки. Минус данной схемы в слабой внутренней циркуляции воздуха.
Вариант 3
- труба для поступления воздуха находится в стене напротив печи (на высоте 30 см относительно пола, с естественной вентиляцией и заслонкой)
- вытяжка для оттока воздуха размещается на одной стене с приточным люком (ниже уровня потолка на 30 см, с встроенным вентилятором)
Схема подойдет тем, у кого нет возможности располагать выходы на противоположных стенах парилки. Это наиболее неблагоприятный вариант устройства вентиляции в парной, которого следует избегать.
Вариант 4
- входное отверстие для поступления воздуха располагают на стене, противоположной печи (над полом не выше 20 см, с естественной вентиляцией и заслонкой)
- для оттока воздуха используют трубу печки (воздух вытягивается через затоп и поддувало печи)
Если печка в бане топится постоянно, то такая схема будет приемлемой и позволит сэкономить на монтаже вентиляции в парилке.
Вариант 5
- воздух поступает из отверстия позади печки — каменки (на высоте 20 см над уровнем пола, с естественной вентиляцией и заслонкой)
- вытягивается воздух через отверстия в полу (необходим сток под полом с выходом на улицу и соединенной с ним вертикальной вытяжной трубой, заканчивающейся чуть выше конька бани)
Данная схема подходит только для парилок с прямоточным сходом воды из парной за пределы бани, но, как и предыдущая, позволяет быстрее смонтировать вентиляцию.

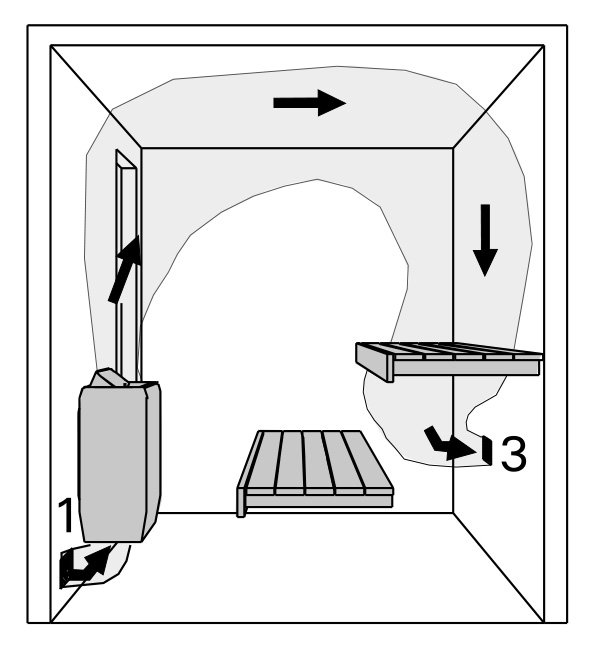

Вариант 6
- канал для притока воздуха находится под печкой, с естественной вентиляцией и заслонкой
- отток воздуха происходит через короб, расположенный на противоположной стене от каменки. Канал начинается в 30 см от пола, заканчивается выходом на улицу под потолком, с естественной вентиляцией и заслонкой
У схемы есть отдельное название – Басту, так как это система вентиляции шведской парной с электропечью, которая отлично функционирует и в парилке русской бани. Вентиляция Басту позволяет добиться равномерного прогрева воздуха и не даёт неприятным запахам подниматься, вытягивая их на уровне пола. Этот вариант подходит при условии, что воздух будет поступать из того же места, куда будет уходить. Короб вытяжной вентиляции необходимо огородить деревом для исключения возможности ожогов.
Устройство вентиляции в бане

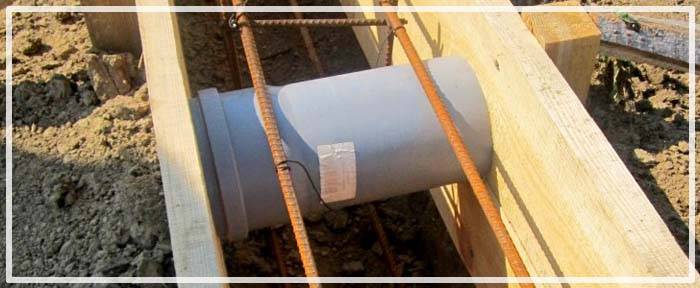

Отверстие для вентиляции необходимо продумывать ещё на этапе заливки фундамента
За аксиому хорошей вентиляционной системы в парной мы принимаем вентиляцию в области пола в бане. Этот вариант считается самым правильным, поскольку воздушные массы будут осуществлять своё движение исключительно внизу помещения, что позволит избежать сквозняка, вредного для отдыхающих в парилке. К тому же вентиляция полов в парной будет способствовать скорому и беспрепятственному оттоку воды и хорошей просушки деревянного настила. Таким образом, исключается вероятность образования грибка и подгнивания досок.
- Для того чтобы сделать вентиляцию полов в баньке своими руками, нужно еще на этапе строительства парной подвести к парилке сточную трубу, которая будет иметь уклон в сторону сливной ямы. Сам подпол в будущей парной необходимо залить цементной стяжкой, также под уклоном в сторону сточной трубы. А на стяжке сформировать тумбы из цементного раствора или кирпича. Они будут играть роль подпорок для лаг пола.

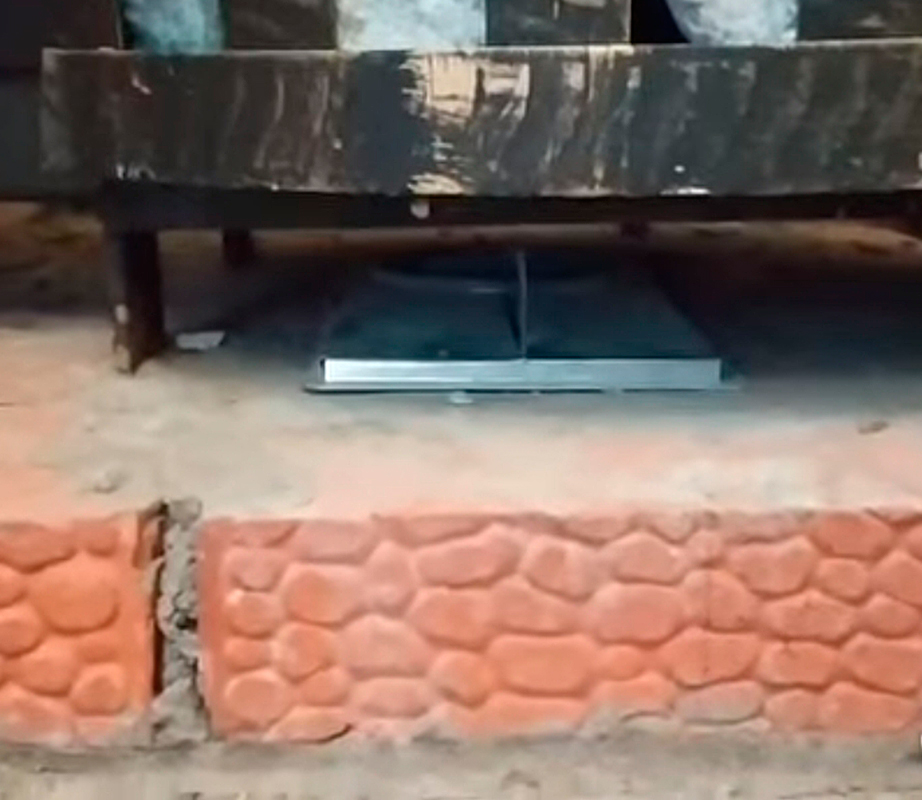

- В фундаменте, непосредственно под будущим настилом пола своими руками формируем два вентиляционных отверстия, расположенных на противоположных стенах. Но не стоит обустраивать их непосредственно друг напротив друга. Угол движения воздушных масс под полом должен быть не прямым, а максимально витиеватым. Вентиляционные отверстия закрываем отдушинами с задвижками. Впоследствии скорость и поток вентилирования под полом бани можно будет регулировать в зависимости от сезона за окном.
- В качестве перемычек для укладки вентилированного пола в бане своими руками можно использовать трубы или деревянные брусья сечением 110х60 или 150х80 (в зависимости от расстояния между ними).
- Поверх лаг своими руками укладываем обработанные и отшлифованные доски. Желательно дубовые. Они отличаются повышенной устойчивостью к влаге.
Способы устройства воздухообмена
Циркуляция воздуха в бане может быть произведена двумя путями:
- самопроизвольно;
- принудительно.
Принимая решение, как сделать вентиляцию в предбаннике своими руками, нужно учитывать размер самого помещения и его функциональные особенности.
Естественное вентилирование
Естественное движение воздуха достигается за счет разности температур и давления внутри строения и снаружи. Устраивая такую вентиляцию в предбаннике бани, нужно правильно разместить приточные и вытяжные окна. Оптимально, если холодный воздух будет поступать снизу, через ход, устроенный в 25-35 см от пола в непосредственной близости к печи. Отток отработанного горячего воздуха будет производиться через вытяжку в 15-20 см от потолка.
Стоит отметить, что зачастую подобный вариант воздухообмена не подходит для парилок, поскольку холодный воздух застаивается и накапливается у пола, а самый горячий – у потолка. В этом помещении довольно сложно создать оптимальную циркуляцию воздуха естественным путем, хотя, если очень постараться и грамотно расположить все элементы вентиляционной системы – нет ничего невозможного.
Вытяжка принудительным путем
Заставить воздушные потоки внутри парной в финской или русской бане двигаться можно с помощью механизмов.
Различают два типа систем принудительной вентиляции:
- С помощью электроники. Такая система контролирует температуру воздуха, его влажность, и в автоматическом режиме регулирует его подачу и очистку. Однако устройство таких сложных технологичных установок может обойтись достаточно дорого и не вписаться в бюджет.

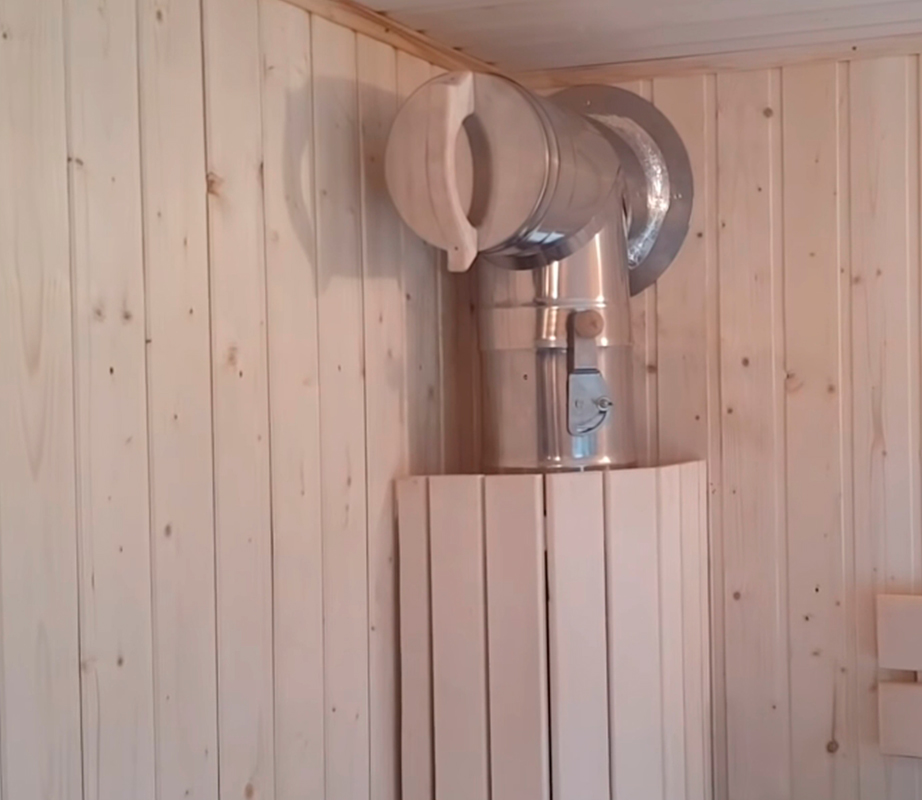

- Комбинированный способ обустройства вытяжки предполагает, что наряду с монтажом отверстий для подачи и вывода воздуха, устанавливаются специальные вентиляторы. Они будут принудительно заставлять воздушные массы двигаться, создавая при этом ощущение естественного воздухообмена.
