Обустраиваем вентиляцию чердака своими руками

Как сделать вентиляцию на теплом чердаке

Организация вентиляции над мансардой предполагает наличие зазоров в конструкции кровельного пирога. Свободное движение воздушных потоков должно проходить между основанием кровли и утеплителем, поэтому данное расстояние необходимо предусмотреть как минимум 5 см.

Надлежит также позаботиться о том, чтобы конвективный поток поднимался от карниза к коньку, для этого устанавливают специальные вентиляционные решетки, врезая в подшивку карнизного свеса. Еще один вариант – это использование для обшивки софитных планок и монтаж кровельных аэраторов, эффективная работа которых позволяет проветривать и удалять влагу с подкровельных поверхностей, включая даже такие сложно доступные места, как слои пирога кровли.

Для чего необходимо вентилировать чердак

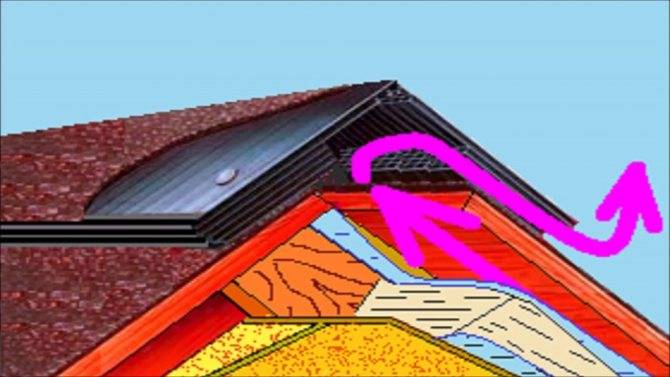

кровельные аэраторы вдоль конька

Грамотно обустроенная своими руками вентиляция чердака позволяет устранить появляющийся конденсат на элементах кровельного пирога. При вентилировании обеспечивается приток воздуха, который как раз и устраняет остаточную влагу.

Благодаря удалению этой влаги происходит увеличение продолжительности срока службы всех деревянных конструкций, которыми весьма богат кровельный пирог.

гниение стропил из-за конденсата

Кроме этого существуют еще две сезонные особенности при проветривании:

Зимой, правильно организованная вентиляция позволяет эффективно бороться с наледями, особенно на карнизных свесах

Наледи могут появляться ввиду плохого проветривания, как следствие, избыточное тепло будет превращаться в конденсат, а он, в свою очередь, в ледяные наросты.
Летом, движущийся поток воздуха будет способствовать некоторому остыванию кровельных материалов, что особо важно для битумосодержащих материалов.. воздушные потоки на чердаке дома

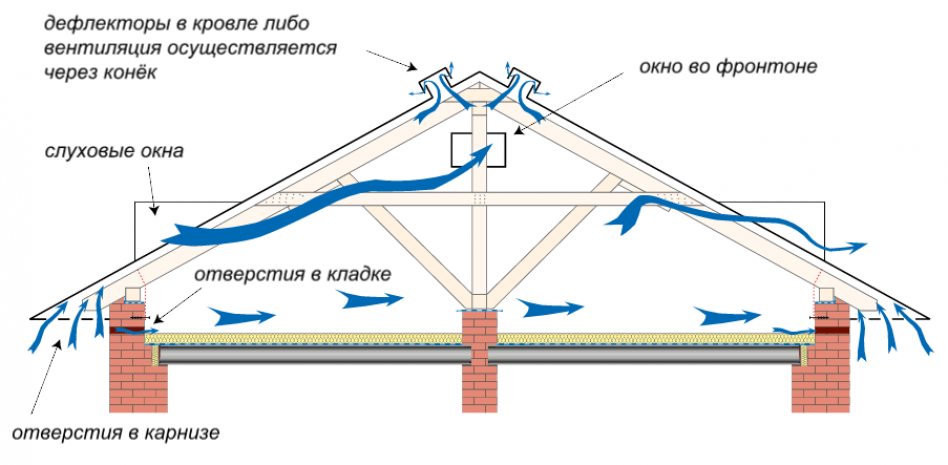

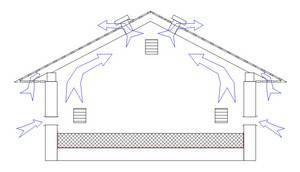

воздушные потоки на чердаке дома

Несколько советов напоследок

обратите внимание на прочность вентиляции, она должна выдерживать любые колебания погоды; вы можете поставить непрерывные софиты под карнизами с тонкой экранирующей сеткой. Для недопущения коррозии отверстия должны быть из алюминия или пластика; для недопущения образования инея на чердаке установите внутри помещения между стропилами продухи и сделайте отверстия таким образом чтобы они не могли бы забиться мусором; можете установить на крыше вентилятор для боле лучшей вытяжки воздуха

Расстояние между ним и приточной системой должно быть не меньше 8 м; приточная установка должна быть размещена на самом чистом месте на чердаке; установите рекуператор, который может охладить или нагреть воздух тем самым не допустив образования конденсата на холодном чердаке; оснастите вентиляционные трубы решетками или диффузорами;

На первый взгляд в обустройстве вентиляции нет ничего сложного, но на самом деле лучше подойти к этому вопрос серьезно и проконсультироваться со специалистами. Ведь от ее качества зависит микроклимат в доме и ваше здоровье, а также долговечность самой постройки.

Обязательно ли нужна вентиляция мансардного этажа, и почему

Обустроить вентиляционную систему в чердачном пространстве нужно обязательно, так как она позволяет решить сразу несколько весьма серьезных проблем с микроклиматом. При этом обустроить ее можно своими руками со сравнительно небольшим бюджетом на работы.

Последствия отсутствия вентиляции в мансарде

Правильно сделанная вентиляция чердака решает следующие проблемы:

1. Устранение излишней влаги и предупреждение появления сырости в теплоизоляционных (утеплительных) материалах. То есть вентиляция защищает теплоизоляционные материалы от износа и функциональных повреждений.
2. Существенное снижение вероятности появления и скопления колоний грибков и плесени, что создает дополнительную защиту для деревянных предметов кровли (а также защищает здоровье живущих в здании).
3. Защита от заноса слишком нагретых воздушных масс в здание в периоды с сильной жарой (зноем) во внешней среде (на улице).
4. Защита от скопления влаги, и, как следствие, защита коррозийных явлений, которые могут повредить металлические конструкции.
5. Защита от появления сосулек под карнизом в зимний период (особенно при лютых морозах).
6. Существенная экономия на электроэнергии, требующейся для оптимального прогрева мансарды на зимний и, иногда, осенний периоды (в общем, при холодном времени года).

Варианты обустройства вентсистемы для холодных чердаков

Классическим вариантом будет делать систему вентилирования через слуховые окна. Такое устройство вентилирования достаточно простое и делается самостоятельно. Как делать – другой вопрос, есть несколько схем, но мы воспользуемся классической.

Слуховые окна следует монтировать на противоположных фронтонах, их размеры должны быть 600х800 миллиметров. Достаточно хороший способ монтажа (из-за простоты и уровня сечения, которое позволяет обеспечить необходимый воздухообмен), однако и он не лишен проблем.

Основной недостаток методики – появление застойных воздушных ям или зон. Чтобы избежать такой проблемы можно сделать слуховые окна несколько меньших размеров, сочетая их с весьма эффективной карнизно-коньковой вентсистемой.

Также можно провести монтаж отдушин-вытяжек, причем такой метод весьма популярен в Европе. Продухи – это такие отверстия в здании, на которые необходимо устанавливать решетки с защитой от попадания внутрь различных атмосферных осадков или сора с улицы.

Помимо применения слуховых окошек и проемов-отдушин можно использовать дефлекторы или же вентиляционные турбины (принудительное вентилирование с приточной и вытяжной системой
). Принцип их работы похож, но они обеспечивают гораздо лучшую тягу.

Основные правила при монтаже кровли

Обязательно следует соблюдать правила монтажа вентиляционной системы, независимо от того, какой именно ее вид вы используете. Игнорирование предписаний чревато либо неэффективностью системы, либо ее небезопасностью.

Основные правила и нормы:

• у кровли любого типа площадь вентиляционных каналов должна быть 400-500 см²/метр, что и будет соответствовать необходимой высоте зазора в 40-50 миллиметров;
• учтите, что попадающая в зазор системы вентилирования пыль имеет гигроскопичность, а значит потенциально может привести к увлажнению утеплителя;
• обязательно необходимо дополнительно защищать продухи в том случае, если они смонтированы на ендовах, карнизе или же на коньках/хребтах – защиту нужно ставить от птиц, различных насекомых, сора с улицы (включая листву);
• в случае, когда длина кровельного покрытия больше 10 метров, крайне рекомендовано применять вспомогательные конструкции для усиления работы системы вентилирования;
• постоянно следите за системой вентилирования – если воздуховод будет сужен, это негативно скажется на всей системе, что в итоге может привести к появлению конденсата;
• не стремитесь делать сильно большой высоту зазора – это никоим образом не усилит проветривание, и даже напротив – ухудшит его из-за возникновения турбулентности и сопротивления воздуху.

Метод вентиляции чердака (видео)

1.
2.
3.
4.

Безусловно, утепление чердачного помещения просто необходимо для того, чтобы зимой в здании было уютно и комфортно (детальнее: ” “). Не менее важна и вентиляция чердака в частном доме, как на фото. Хорошая вентиляция предупреждает образование плесени и грибка, увеличивает срок эксплуатации крыши.

Вентиляция позволяет регулировать теплообмен. В летнее время крыша нагревается до температуры более 100 градусов, из-за этого в доме становится очень жарко. А в прохладную погоду образуется конденсат на чердаке – что делать, не знают многие владельцы частных домов. Из-за накопления конденсата на утепленных перекрытиях дерево начинает разрушаться. А ведь для того, чтобы он не образовывался, нужно просто сделать хорошую вентиляцию при .

Вентиляционная система смешивает температуру кровли и внешней среды, благодаря чему не образуются наледь, огромные сосульки. Это не только способствует созданию комфортного микроклимата в доме, но и продлевает жизнь стропильной системе.

Что советуют специалисты

Защитный козырек на трубе предотвращает попадание воды в вентиляцию

Ориентируясь на опыт эксплуатации разных вентиляционных систем, специалисты рекомендуют:

• Утеплять линии воздуховодов на неотапливаемых участках пенополиуретановыми утеплителями. При использовании минеральных ват проводить гидроизоляцию основы до и после укладки теплоизолятора.
• На длинных участках прохождения воздуховода по улице оборудовать его конденсатоотводчиками для вентиляции.
• Конец верхней трубы, возвышающийся над кровлей, оснащать защитным козырьком.
• Помещения с повышенной влажностью оборудовать местным вытяжным вентилятором.

Что собой представляет вентиляция чердака

По сути, вентиляция чердака — это инженерная система, обеспечивающая внутри него свободное перемещение воздушных потоков. Они поступают с улицы через специальные приспособления, например, слуховые окна, вентиляционные решетки и отверстия.

Основное функциональное назначение системы воздухообмена чердака заключается в постоянной подаче требуемого объема свежего воздуха и удалении застоявшегося.

Если она неправильно сконструирована, то нарушается микроклимат в помещениях. Это влечет за собой порчу стропильной конструкции и ее разрушение.

Чтобы вентиляция действовала безотказно, необходимо соблюсти правила:

1. холодный воздух должен поступать с нижней части чердачного помещения, а выходить из верхней;
2. воздушные массы должны свободно перемещаться по всей площади помещения.

В наиболее проблемных местах крыши делается точечное вентилирования, если угол наклона ската равен 450, например, в местах установки ендовы, вальмы. Для этого используются аэраторы, механизмы принудительного побуждения движения воздуха – инерционные турбины.

Устройство вентиляции холодного чердака

В холодный чердак поток воздуха свободно поступает сквозь специальные отверстия, за счет чего происходит естественная вентиляция. Конструктивные особенности системы обуславливаются формой крыши и видом материала, который используется для кровли.

При устройстве вентиляционных каналов следует соблюсти перечисленные ниже условия:

• поток воздуха должен свободно перемещаться по поверхности потолочного перекрытия, не поднимаясь к коньку;
• вентиляционные каналы следует оснастить задвижками для регулирования интенсивности процесса проветривания.

Если кровля двухскатная, то на чердаке можно на противоположных фронтонах поставить слуховые окна либо устроить отдушины с вентиляционными решетками.

Их необходимо закрыть сетками, чтобы защитить от проникновения москитов других насекомых. В помещении будет организован горизонтальный воздушный поток.

При вальмовой форме следует предусмотреть на свесах карниза зазоры, через которые воздух будет свободно попадать в помещение чердака. Для его вывода следует сделать у конька отверстия.

Если угол наклона кровли составляет 450 и более, то проветривание помещения осуществляется за счет разницы наружной и внутренней температуры.

При небольших углах наклона систему вентиляции можно усилить электрическими вентиляторами либо инерционными турбинами.

Вентиляционные отверстия необходимо расположить на равном расстоянии друг от друга по всему периметру дома. Но зашивка деревянных свесов должна быть сделана неплотной.

В противном случае отверстия высверливаются в наружных стенах. Общая площадь вентиляционных каналов должна составлять 0,2% от площади дома.

Вентиляцию можно не делать, если для кровли используется ондулин либо шифер. Воздух свободно перемещается между волнами материала.

Устройство вентиляции теплого чердака

Пространство между потолочным перекрытием и крышей можно использовать как дополнительную площадь для постоянного проживания.

Она признается жилой, если отвечает требованиям, предъявляемым к жилым помещениям санитарно-гигиеническими правилами и нормами.

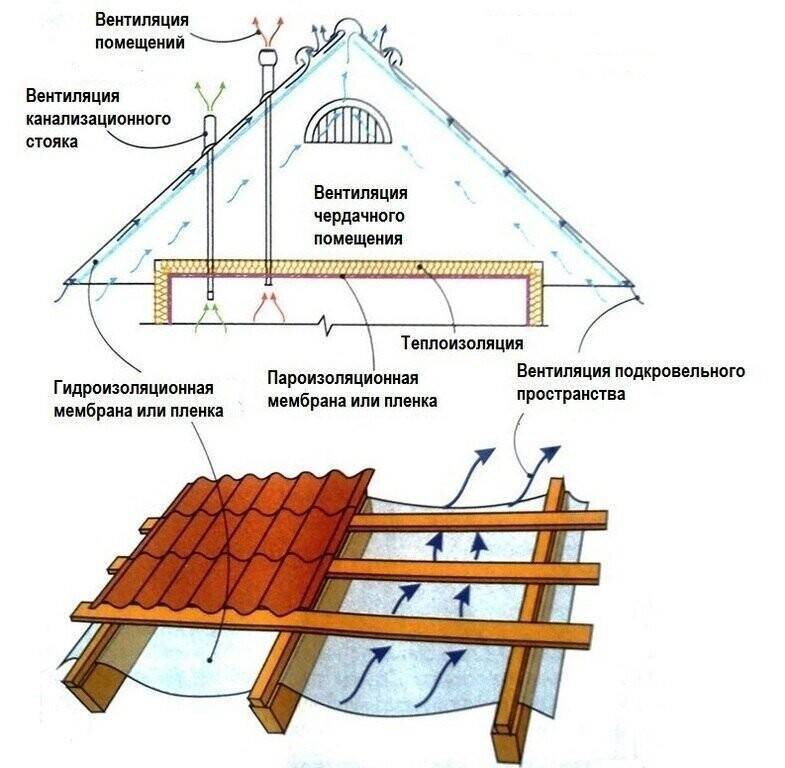

Если предусмотрена мансарда, то конструкцию вентиляции чердака следует тщательно продумать и выбрать оптимальный вариант.

Особенности системы в зависимости от типа кровли:

• оцинкованный металлический лист – создание вентилируемой области посредством нашивки на стропильную конструкцию контррейки;
• металлочерепица – необходима укладка на обрешетку пароизоляционного слоя из полимерной пленки;
• шифер, ондулин – свободное поступление холодного воздуха с нижней части кровли и отвод теплого воздуха через волны материала.

В современных домах для удаления отработанного воздуха из-под потолка мансардного помещения используют специальные аэраторы. Приспособления предотвращают возникновение конденсата и его проникновение в жилое помещение.

Схемы обустройства вентиляции:

• установка на крыше трубы, оснащенной дефлектором;
• использование фронтальных вентиляционных решеток или сеток;
• устройство теплоизолированного вентиляционного канала через отверстие, расположенное в верхней части крыши либо наружной стены.

Монтаж обрешётки

Тип и способ монтажа поперечной обрешетки зависит от используемого кровельного покрытия. Для холодной кровли хорошо подходят и шифер, и профилированный лист, металлическая и битумная черепица. Все зависит от эстетических предпочтений и уклона скатов.

Предлагаем ознакомиться Почему второй год не цветет липа. Когда цветет липа: сроки и правила сбора. Когда цветет дерево

Всего можно выделить два вида обрешётки для холодной кровли: сплошную и дощатую. Сплошная обрешётка хорошо подходит для мягкой черепицы, а также материалов вроде профлиста, сильно шумящих во время дождя. Плотное прижатие покрытия к сплошной массивной основе устраняет нежелательный акустический эффект и существенно облегчает монтаж кровли.

Сплошную обрешётку выполняют либо из ОСП 3 и 4 классов, либо из влагостойкой фанеры на фенол-формальдегидных смолах. Минимальная толщина фанеры составляет 8 мм при шаге стропильных ног 60 см. ОСП имеет более рыхлую структуру, для надёжной фиксации крепежа в ней толщина должна быть не менее 12 мм.

Когда все листы закреплены, стыки нужно заполнить нетвердеющей битумной мастикой или специальным кровельным герметиком. После герметизации рекомендуется проверить по натянутому шнуру плоскость обрешётки, при необходимости устанавливая подкладки разной толщины в местах основного крепления.

Устройство дощатой обрешётки значительно проще

Для неё подойдёт и обрезная, и необрезная доска, важно только не использовать материалы, не калиброванные по толщине. Доски обрешётки прибивают перпендикулярно стропилам. При этому нужно учесть два фактора:

При этому нужно учесть два фактора:

1. Основные доски, к которым осуществляется крепление покрытия выбранного формата, должны располагаться на линии перехлеста между листами. Для этих целей рекомендуется отобрать наиболее широкие доски.
2. В диапазоне между основными досками следует установить несколько дополнительных, учитывая рекомендуемую производителем степень заполнения обрешётки и количество промежуточных рядов крепления.

В случае выбора в пользу необрезной доски, её нужно располагать более широкой плоскостью кверху. Для крепления лучше не использовать шурупы и саморезы, обычные гвозди подойдут лучше любого другого крепежа.

https://youtube.com/watch?v=mB4Bby5mV_o

Дополнительные моменты и особенности

Можно организовать вентиляцию на холодном чердаке и другим способом. К примеру, весьма эффективно зарекомендовали себя вентиляционные решетки. Этот способ является экономным со всех точек зрения. При этом нужно использовать два таких элемента. Одна решетка монтируется отверстиями вниз, а другая делается регулируемой. В этом случае можно предотвратить попадание на чердак насекомых, установив москитную сетку.

Сколько видов крыш существует, столько типов организации вентиляции холодного чердака имеется. Для вальмовой кровли эта конструкция будет в корне отличаться от того, что было сделано для двускатной крыши. Здесь делаются входные и выходные отверстия. Первое организуется в подшивке, а второе – у конька сверху. Если подшивка организована деревянными брусьями, то можно попробовать оставлять несколько миллиметров при укладке брусьев. Иногда для этих целей применяются пластиковые панели. В этой ситуации стандартные их варианты не подойдут. Лучше использовать специальные панели с дырками. Эти отверстия называются софитами.

Зачастую возникает вопрос, как организовать вентиляцию на чердаке, если подшивка собрана плотно. Здесь нужно использовать специальные решетки. Сетка у них имеет размер в 5 см. Их располагают на расстоянии в 90 см по всей длине свеса. Шаг может меняться в зависимости от вида кровли. Верхний вывод делается наружу.

Если используется шифер, то устанавливается конек в классическом его виде. Для гибкой кровли монтируется черепашка или вентиль. Если устанавливается керамическая крыша, то используется специальный вентиль. При организации кровли с помощью металлочерепицы можно для вентиляции использовать обыкновенный конек. Он позволит сэкономить денежные средства на вентиль, который стоит недорого. Конек является универсальной системой. Он позволяет организовывать вентиляцию в краткий срок.

Иногда люди делают слуховое окно. Его можно оставить в неизменном виде, застеклить или установить на него решетку. Этот метод уступает коньку, так как является более сложным в плане организации. Для работы потребуется высокий уровень теоретического и практического мастерства. Не каждый сможет справиться с организацией такой системы вентиляции на холодном чердаке.

Безусловно, утепление чердачного помещения просто необходимо для того, чтобы зимой в здании было уютно и комфортно (детальнее: ” “). Не менее важна и вентиляция чердака в частном доме, как на фото. Хорошая вентиляция предупреждает образование плесени и грибка, увеличивает срок эксплуатации крыши.

Вентиляция позволяет регулировать теплообмен. В летнее время крыша нагревается до температуры более 100 градусов, из-за этого в доме становится очень жарко. А в прохладную погоду образуется конденсат на чердаке – что делать, не знают многие владельцы частных домов. Из-за накопления конденсата на утепленных перекрытиях дерево начинает разрушаться. А ведь для того, чтобы он не образовывался, нужно просто сделать хорошую вентиляцию при .

Вентиляционная система смешивает температуру кровли и внешней среды, благодаря чему не образуются наледь, огромные сосульки. Это не только способствует созданию комфортного микроклимата в доме, но и продлевает жизнь стропильной системе.

Почему необходима вентиляция чердака

Существует несколько причин, объясняющих необходимость проветривания чердачного помещения.

1. Вентиляция чердака способствует удалению влаги, образующейся в результате конденсирования паров, содержащихся в воздухе. Иначе не избежать появления плесени и повреждения стропильной системы. Кровельный пирог придется полностью заменить.
2. Вентиляция чердака над мансардой нужна для создания сбалансированного температурного режима.
3. Хорошая вентиляция чердака в частном доме предотвратит образование наледей на карнизных свесах.
4. Охлаждение кровли продлевает срок службы битумсодержащих гидроизоляционных материалов.

Рассмотрим устройство вентиляции чердака и выясним, как сделать это правильно.

Что советуют специалисты

Защитный козырек на трубе предотвращает попадание воды в вентиляцию

Ориентируясь на опыт эксплуатации разных вентиляционных систем, специалисты рекомендуют:

• Утеплять линии воздуховодов на неотапливаемых участках пенополиуретановыми утеплителями. При использовании минеральных ват проводить гидроизоляцию основы до и после укладки теплоизолятора.
• На длинных участках прохождения воздуховода по улице оборудовать его конденсатоотводчиками для вентиляции.
• Конец верхней трубы, возвышающийся над кровлей, оснащать защитным козырьком.
• Помещения с повышенной влажностью оборудовать местным вытяжным вентилятором.

Основные функции

Процесс воздухообмена в помещении заключается в регулировании теплообменных процессов и поддержании оптимальных показателей окружающей среды – температуры, уровня влажности, скорости перемещения воздушных масс.

Инженерная система, оборудованная согласно установленным техническим требованиям, обеспечивает свободное поступление потоков воздуха, его перемещение в пространстве за счет установленных слуховых окон, продухов, аэрационных устройств различной конструкции и  других отверстий.

Устройство нормально действующей вентиляции необходимо особенно, если в пределах нежилого пространства размещено оборудование приточно-вытяжной системы вентилирования или канального кондиционера. Если своевременно не отводить оседающий на нем конденсат, ремонтировать придется очень часто

Функциональное назначение системы – регулярная подача необходимого объема воздуха и его последующий отвод, что способствует:

• уменьшению влаги в помещении;
• обеспечению необходимого микроклимата;
• предотвращению образования конденсата и развития грибка;
• созданию беспрерывного воздухообмена;
• предупреждению деформации стропил в здании.

Организацию вентиляции следует выполнять как на теплом, так и на не утепленном чердаке. Летом поверхность крыши нагревается до высоких температур, передавая большую часть тепла в нижнюю часть дома.

При наличии вентиляционных устройств происходит снижение температурных показателей внутри всего здания, что сокращает нагрузку на систему кондиционирования при ее наличии

Повышенная влажность в осенне-зимний период влияет на микроклимат чердачного помещения. При этом существенно сократятся теплоизоляционные качества сооружения, ведь содержащаяся в утеплителе и материалах вода будет способствовать потерям тепла. Поэтому для удаления излишков влаги оборудуют систему воздухообмена.

Из-за большой разницы температур внутри и снаружи помещения образовывается конденсат, намокают стены, пол, балки перекрытия, стропильные ноги, мауэрлат, вертикальные стойки. Все это приводит к гниению деревянных составляющих крыши, появлению сырости.

Из-за разницы между температурой за пределами крыши и в пределах чердачного пространства на внутренней поверхности кровли или в утеплителе образуется конденсат. Его обязательно следует выводить посредством вентилирования

Для эффективного проветривания помещения на протяжении всего года, без потерь тепла в доме, предусмотрены следующие технические нормы: на каждые 500 м2 помещения необходим 1 м2 вентиляционных отверстий.

Кроме этого, с целью предотвращения образования капель воды на балках конструкции, следует выполнить мероприятия по изоляции – уложить паро– и гидрозащиту.

Вентиляция холодного чердака — важные нюансы качества

Моделируя чердак в частном доме, необходимо создать хорошую вентиляцию. Грамотно смонтированная вентиляция холодного чердака важна для обеспечения здорового микроклимата под крышей жилища. При недостаточной аэрации значительно уменьшается срок эксплуатации конструкции.

Причины конденсата на чердаке

В частном доме, как правило, холодный чердак, но это совсем не означает, что в обустройстве вентиляции или утеплении такого помещения нет необходимости. В результате возникает такое неприятное явление, как конденсат, способный привести к катастрофическим последствиям и нарушению комфорта проживания. Причины его появления:

• отсутствие качественной теплоизоляции крыши;
• вентиляция чердака в частном доме некорректна или не проведена вовсе;
• ошибки в мероприятиях пароизоляции и гидроизоляции;
• некачественные стройматериалы.

Конденсат – это результат некачественных строительных работ и технических ошибок в обустройстве систем функционирования. Самой распространенной ошибкой является некорректная вентиляция чердака. Многие считают ее организацию необязательной, так рождаются следующие мифы:

• В холодное время года через вентиляцию из дома выходит теплый воздух, что мешает полноценному обогреву жилых комнат.
• Обустройство вентиляции необходимо только в летний период, чтобы проветривать помещения в доме.
• Размеры вентиляционных отверстий не имеют решающего значения.

Специалисты утверждают, что халатное отношение к созданию качественной вентиляционной системы приводит к негативным последствиям. Со временем под крышей начнет скаплив

Система с одним вентилируемым зазором

В зависимости от конструкционных особенностей кровли, для обустройства вентилируемого карниза используют следующие методики:

1. 1. Установку софитного устройства — специальной системы зазора между настилами карнизов и стеновыми конструкциями.
2. 2. Установку вентиляционных решеток в зазоры.
3. 3. Установку специального материала с продухами над карнизными свесами.

При обустройстве ендовы нужно придерживаться нескольких правил. Как считают эксперты, этот процесс считается наиболее сложным, что объясняется спецификой самого устройства. Зачастую его называют «разжелобком кровли», который используется при коротком карнизном свесе или монтаже нескольких зазоров вентиляционной системы.

При экстремальных условиях по всей ендове размещают детали аэрации воздуха. Метод характеризуется особой эффективностью при наличии острого наклона крыши. На плоских конструкциях нужно дополнительно устанавливать вентиляторы, инерционные турбины и высокие вентиляционные насадки. К сожалению, этот способ обустройства вентиляции не обрел широкой популярности из-за сложности монтажных работ, высокой стоимости оборудования и необходимости оплачивать расходы электрической энергии.

Карнизный узел. Правильная вентиляция кровли.

При обустройстве вентиляционной системы односкатной крыши стоит учесть, что размер вентиляционного канала напрямую зависит от длины скатов и угла крыши.

Вентзазор проектируется еще при разработке модели кровли

Согласно СНиП II-26-76:

• высота зазора составляет не более 5 см, увеличение показателей которой может привести к образованию турбулентности, что существенно снизит воздухообмен;
• при длине покрытия более 10 м требуется принудительная вентиляция;
• отверстия вентиляционной системы должны быть надежно защищены от попадания мусора.
