Вакуумные отопительные радиаторы

Достоинства и недостатки

Несомненно, вакуумный радиатор – интересное изобретение, обладающее неплохими показателями эффективности.

Однако расхваливая ноу-хау, как изобретение, превзошедшее всё существующее до этого, менеджеры сильно перестарались. Рассмотрим преимущества и недостатки прибора в свете здравого смысла.

Небольшой объём теплоносителя. Действительно, теплоносителя для вакуумных радиаторов нужно в разы меньше, чем для аналогичных алюминиевых или чугунных батарей. Это облегчает прибор и делает его более привлекательным для больших систем отопления, где используется дорогостоящий антифриз и каждая капля на счету. Например, для производственного цеха площадью 240 м2 и 4-х метровыми потолками, понадобилось 48 литров незамерзайки для всей системы. Однако для городских квартир и небольших домов с водяной системой – это не столь значимый фактор. Опять же нужно учитывать, что если система быстро прогревает небольшое количество теплоносителя, то так же быстро она и будет остывать. Инертность такого отопления будет минимальной, а хорошо ли это – вопрос спорный.

Скорость прогрева. В самом деле, тесты с тепловизором показывают, что тело радиатора прогревается быстро. Буквально за несколько минут. Но не стоит верить рекламным заявлениям, что так же быстро прогреется и дом

Если радиаторы применяются в большом особняке (как следует из предыдущего пункта), то немалый объём воздуха и предметы в нём будут прогреваться в согласии с законами физики и время, за которое прогрелся сам радиатор – уже не так важно. Отсутствие воздушных пробок. Это положительное качество избавляет владельца от необходимости устанавливать краны Маевского на каждый отопительный прибор и затем регулярно стравливать скопившийся воздух

Это положительное качество избавляет владельца от необходимости устанавливать краны Маевского на каждый отопительный прибор и затем регулярно стравливать скопившийся воздух

Отсутствие воздушных пробок. Это положительное качество избавляет владельца от необходимости устанавливать краны Маевского на каждый отопительный прибор и затем регулярно стравливать скопившийся воздух

Понятно, что в других частях водяной системы такие клапаны всё равно устанавливать нужно.

Невозможность засорения и коррозии. Конечно, большинство проблем с алюминиевыми радиаторами связаны именно с неустойчивостью к коррозии, и вакуумные приборы весьма привлекательно смотрятся на их фоне

Особенно это важно в городских системах, где качество теплоносителя оставляет желать лучшего, а на летний период вода и вовсе сливается, оставляя сухие радиаторы на съедение ржавчине

Низкое гидравлическое сопротивление. В автономных системах, где на счету каждый поворот и колено, это действительно может быть неплохим преимуществом. Но в таком случае нужно рассчитывать мощность отопительного котла и толщину труб отопления специально под набор вакуумных батарей. В городских квартирах данный плюс не имеет никакого значения.

Экономия энергии. Читая о том, что по сравнению с другими радиаторами, этот экономнее в 2-4 раза, будем помнить закон сохранения энергии. Сколько выработано котлом, столько и поступило в жилое помещение

Здесь в первую очередь важно не потерять джоули из-за плохой теплоизоляции стен и окон

Равномерный прогрев всей поверхности. Это, конечно, плюс, но не такой значительный, как могут представить. Любой радиатор, если его грамотно подключили, прогревается полностью.

Некоторые минусы:

Батареи плохо сочетаются с гравитационной системой отопления.
Ремонтонепригодны – при потере состояния вакуума из-за незначительной трещины, прибор выходит из строя.
Литиево-бромидная жидкость ядовита и её утечка страшнее утечки воды из обычной батареи.

Стоит отметить, что пока производство вакуумных радиаторов в начальной стадии развития, рынок не может предложить богатый модельный ряд.

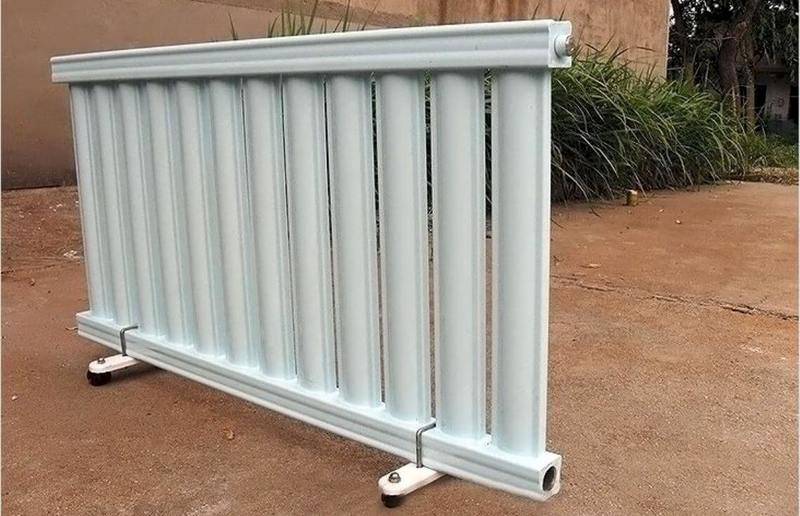

Обычно это приборы классических размеров и форм, окрашенные в белый цвет (глянцевый или матовый).

Устройство и принцип действия

Отличие вакуумных радиаторов от биметаллических и алюминиевых аналогов можно увидеть и при их внешнем осмотре. У первых между секциями расстояние больше. Состоит этот отопительный прибор из корпуса, горизонтального канала и вертикальных секций.

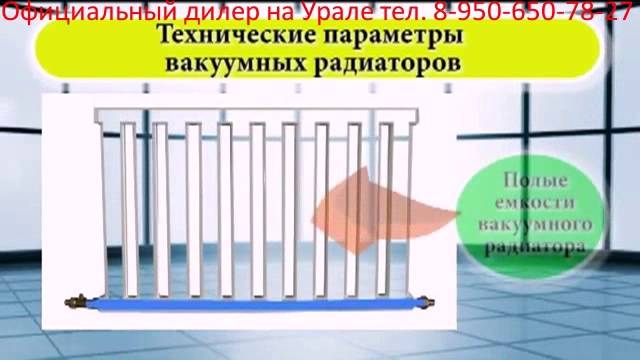

Упрощенная схема вакуумного радиатора. Его основными элементами являются коллектор (1) и вертикальные секции (2), в которых находится вторичный теплоноситель

Первый из этих элементов включает две секции, изготовленные из 1,5-мм стали. Горизонтальный канал — первичный контур, находящийся в нижней части и соединенный с источником тепла. По нему проходит теплоноситель, передающий тепло жидкости, находящейся в секциях, которые расположены перпендикулярно к этому каналу.

Вертикальные секции заполнены вторичным теплоносителем — трансформатором тепла. Они полностью изолированы от первичного контура. Их число прямо пропорционально отражается на степени прогрева помещения. Скорость нагрева жидкости влияет на давление внутри полостей. Чем она больше, тем давление ниже.

Вторичный теплоноситель — это жидкость, основой которой является бром и литий. В контуре она находится в небольшом объеме и имеет свойство закипать и быстро испаряться при небольшой, около 35 °C, температуре.

Контуры имеют хорошую изоляцию относительно друг друга и окружающей среды.

Процесс, происходящий в вакуумных батареях, выглядит так:

Антифриз либо вода нагревает горизонтальный канал.
Тепло из горизонтального канала посылается в вертикальные секции.
Трансформатор тепла кипит, в результате чего паром заполняется весь вторичный контур.
Стенки вторичного контура нагреваются и выделяют тепло в помещение.

Чтобы обеспечить эффективную передачу тепловых лучей от литиево-бромидной жидкости к стенкам радиатора, состояние рабочего вещества нужно максимально приблизить к стадии тумана. Тогда тепло будет транспортироваться каплями теплой жидкости.

Чтобы этого достичь, нужно соблюсти основное условие — ввода в трубах должна иметь температуру минимум 40 и максимум 60 °C.

Вакуумные приборы обеспечивают температуру в помещении градуса на 2-3 ниже, чем традиционные батареи. Зато расходы на отопление дома снижаются в среднем на 17%

В случае автономной системы достичь таких показателей трудно. На участках отопительной системы, удаленных от источника, теплоноситель будет остывать очень быстро. Выход в применении пиролизных котлов с оптимальным температурным режимом от 45 до 60 °C или от 50 до 70 °C.

По-другому проблема решается путем монтажа перед группой вакуумных радиаторов одного узла смешивания. В этом случае, низкотемпературный уровень обеспечит соединение разогретой воды с охлажденной из обратки. Рабочий цикл в вакуумном радиаторе повторяется после опускания конденсата по внутренним стенкам вниз.

https://youtube.com/watch?v=WnpjRl0lonc

Положительные и отрицательные качества приборов

В пользу применения радиаторов, не содержащих в полости газов, обычно приводят следующие аргументы:

гарантированное отсутствие такого явления, как завоздушивание системы;
низкое гидравлическое сопротивление;
полное отсутствие или минимальная коррозия;
стабильная теплоотдача, т.к. на внутренней поверхности корпуса не оседает грязь;
минимальное число резьбовых соединений, что делает маловероятными случаи возникновения протечек;
широкий выбор теплоносителя: антифриз, вода, пар и др.

Если сравнить эти изделия и привычные водяные, то в квартирах, отапливающихся централизованно, воздух будет нагрет не одинаково. Во втором случае вода, поступающая в систему, нагревает все тело радиатора напрямую. В вакуумном вода с центральной магистрали греет только нижнюю часть.

Применение вакуумных радиаторов дает экономию теплоносителя до 80%. Кроме того, при отключении батареи нагретые частицы газа замедляют движение, поэтому она остывает длительное время

Остальные секции батареи получают тепло от испарившейся жидкости. Из-за того, что трансформатор тепла имеет как температуру, так и теплопроводность ниже, чем у воды, стенки вертикальных секций радиатора прогреются меньше.

Чтобы обеспечить такой же температурный режим, как и при наличии водяных батарей, вакуумный радиатор должен иметь большую площадь.

Производители утверждают, что секции изделия прогреваются моментально. При небольшом объеме воды в 0,5 л один фрагмент имеет теплоотдачу в 300 Вт. Здесь следует отметить, что каждая секция, ставшего классикой, чугунного радиатора содержит 4 л жидкости.

Экономия особо заметна при применении антифриза. Затраты на его приобретение снизятся существенно. Незначительное количество теплоносителя, отсутствие потребности в дорогом оборудовании — главные преимущества от использования вакуумных радиаторов.

Достоинством этих приборов является и тот факт, что комната более плавно прогревается по вертикали. Согласно замерам, на каждый метр высоты разность составляет около 0,5 °C. В комнате с высотой потолка 2,5 м между прибором и полом это будет приблизительно 1,25 °C.

Эффективность вакуумных радиаторов проявляется при применении альтернативных ресурсов получения энергии, таких как тепловой насос, солнечные батареи.

Тогда как чугунные батареи смогут нагреть помещение при достижении теплоносителем температуры минимум 65 °C, для вакуумных приборов достаточно 35 °C

Следует знать, что если произойдет из-за каких-то обстоятельств разгерметизация секции, вакуумный радиатор работать не будет. Причина — показатели давления внутри и за пределами корпуса сравняются.

Такая поломка несет угрозу самочувствию и здоровью обитающих в доме людей, т. к. жидкость, находящаяся внутри, ядовита.

Принцип работы вакуум-водогрейных котлов BOOSTER

Перед началом работы в вакуумную камеру котла единственный раз заливается очищенная и химически подготовленная вода и создается вакуум.

В результате сгорания топлива вода закипает при температуре 80 °С и превращается в пар, который конденсируется на U-образных теплообменниках из нержавеющей стали, расположенных в верхней части котла. По теплообменникам в этот момент проходит вода, предназначенная для отопления или горячего водоснабжения. Таким образом, теплообменник нагревается не прямо, горелкой, а косвенно — вакуумным паром.

Котел серии BOV снабжен вакуумным насосом для откачки воздуха, работающем в автоматическом режиме.

Схема теплообменного цикла:

Теплоноситель — Вакуумный пар — Теплообменник — Конденсат

Горелочное устройство котла просто и надежно, его работа регулируется автоматически.

Также котел снабжен панелью управления, с помощью которой можно менять температуру нагрева теплоносителя и отслеживать работу котла.

Поправки, вносимые в расчет и советы

Рассмотренные выше методы расчёта количества секций радиатора прекрасно подходят для помещений, высота которых достигает 3-х метров. Если этот показатель больше, необходимо увеличивать тепловую мощность прямо пропорционально росту высоты.

Если весь дом оснащен современными пластиковыми окнами, у которых коэффициент тепловых потерь максимально снижен – появляется возможность сэкономить и уменьшить полученный результат до 20%.

Считается, что стандартная температура теплоносителя, циркулирующего по отопительной системе – 70 градусов. Если она ниже этого значения, необходимо на каждые 10 градусов увеличивать полученный результат на 15%. Если выше – наоборот уменьшать.

Помещения, площадь которых более 25 кв. м. отопить одним радиатором, даже состоящим из двух десятков секций, будет крайне проблематично. Чтобы решить подобную проблему, необходимо вычисленное число секций поделить на две равные части и установить две батареи. Тепло в этом случае будет распространяться по комнате более равномерно.

Если в помещении два оконных проема, радиаторы отопления нужно размещать под каждым из них. Они должны быть по мощности в 1.7 раза больше номинальной, определенной при расчетах.

Купив штампованные радиаторы, у которых поделить секции нельзя, необходимо учитывать общую мощность изделия. Если ее недостаточно, следует подумать о покупке второй такой же батареи или чуть менее теплоемкой.

Очень многие факторы могут оказывать влияние на итоговый результат. Рассмотрим, в каких ситуациях необходимо вносить поправочные коэффициенты:

Окна с обычным остеклением – увеличивающий коэффициент 1.27
Недостаточная теплоизоляция стен – увеличивающий коэффициент 1.27
Более двух оконным проемов на помещение – увеличивающий коэффициент 1.75
Коллекторы с нижней разводкой – увеличивающий коэффициент 1.2
Запас в случае возникновения непредвиденных ситуаций – увеличивающий коэффициент 1.2
Применение улучшенных теплоизоляционных материалов – уменьшающий коэффициент 0.85
Установка качественных теплоизоляционных стеклопакетов – уменьшающий коэффициент 0.85

Количество вносимых поправок в расчет может быть огромным и зависит от каждой конкретной ситуации. Однако следует помнить, что уменьшать теплоотдачу радиатора отопления значительно легче, чем увеличить. Потому все округления делаются в большую сторону.

Если необходимо произвести максимально точный расчёт количества секций радиатора в сложном помещении – не стоит бояться обратиться к специалистам. Самые точные методы, которые описываются в специальной литературе, учитывают не только объем или площадь комнаты, но и температуру снаружи и изнутри, теплопроводность различных материалов, из которых построена коробка дома, и множество других факторов.

Безусловно, можно не бояться и набрасывать несколько ребер к полученному результату. Но и чрезмерное увеличение всех показателей может привести к неоправданным расходам, которые не сразу, порой и не всегда удается окупить.

Положительные качества

Производители нового вида обогревателя указывают на ряд преимуществ перед традиционными изделиями:

Снижается потребность в основном теплоносителе – он циркулирует только в котле и трубопроводе (в секциях его нет). В среднем экономия теплоносителя составляет 80%.
Простота монтажа в сочетании с небольшим расходом количества труб.
Продолжительность эксплуатации – до 30 лет (однако гарантия на изделие составляет не более 5 лет).
Отпадает необходимость проводить антисептику радиаторов.
Безопасность – если изделие соответствует требованиям п.п. 5.2 и 5.9 ГОСТ 31311 – 2005).

Продавцы идут ещё дальше: они утверждают, что теплоотдача у них выше, чем у обычных батарей

Особое внимание они заостряют на быстром разогреве поверхности радиатора.

Правда и вымысел о вакуумных радиаторах

Что касается отношения к новинке, то люди разделились на 3 группы:

одним новшество абсолютно безразлично, отопление работает, да и ладно;
другие уверены, что все это – происки маркетологов, а новинка абсолютно бесполезна;
третьи уверяют всех, что экономия энергозатрат составляет чуть ли не 50-70% по сравнению с обычным отоплением.

Что обещают производители

К заверениям продавцов всегда стоит относиться с опаской, ведь главная задача для них – продать товар, интерес покупателя стоит в лучшем случае на втором месте.

Но упомянуть о заявленных преимуществах стоит, судя по рекламе, вакуумный радиатор отопления позволит:

снизить количество теплоносителя в отопительной системе дома, радиатор в 10 секций потребует всего лишь 0,5 л воды для равномерного прогрева;

Характеристики радиаторов популярного производителя

повысить скорость прогрева радиатора, если обычный чугунный будет разогреваться несколько минут, то вакуумный – меньше минуты;
понизить температуру теплоносителя в системе, вместо 80ᵒС его достаточно нагреть примерно до 50-60ᵒС;
сделать невозможным загрязнение внутренностей радиатора из-за плохой очистки теплоносителя просто невозможно, ведь вода течет только через нижнюю трубку;

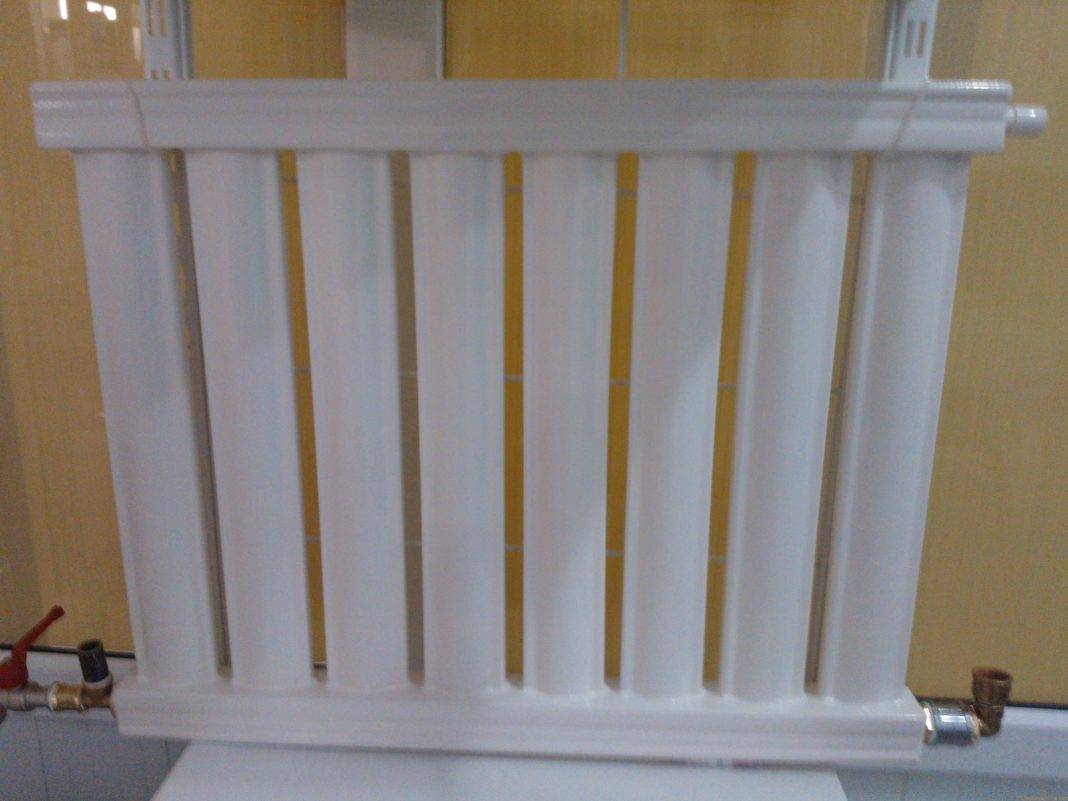

На фото видно, что теплоноситель идет через нижнюю часть прибора

образование воздушных пробок также невозможно;

Что касается недостатков, то в рекламе обычно упоминается только достаточно высокая цена, а также то, что при неаккуратном обращении возможна разгерметизация устройства. Учитывая высокую степень опасности литиево-бромидной жидкости, это чревато самыми негативными последствиями.

Вакуумные батареи в реальной жизни

Самое главное, что нужно понимать, так это то, что радиатор – всего лишь посредник, его роль заключается в том, чтобы максимально быстро передать тепло в комнату, сам по себе он энергию не вырабатывает. Так что потребность дома в энергии для обогрева останется той же, а снизить ее можно за счет грамотной теплоизоляции.

По ряду пунктов есть замечания:

загрязнение, воздушные пробки действительно никогда не образуются, но вот в обычной отопительной системе достаточно просто следить за чистотой воды. А установленный кран Маевского позволит за считанные секунды спустить лишний воздух из системы;
объем воды действительно понадобится меньший и котел подогреет его быстрее, но для поддержания нужно температуры ему придется включаться чаще, то есть система будет обладать малой инерционностью;
вакуумные радиаторы обладают еще одним недостатком – площадь контакта трубы с теплоносителем и литиево-бромидной жидкости невелика. Так что вопрос эффективности теплопередачи под вопросом;

Площадь контакта невелика

помнить нужно и то, что температурный режим и эффективность нагрева радиатора имеют нелинейную связь. Если в случае с обычным температура поверхности плавно растет с увеличением температуры теплоносителя, то в вакуумных могут наблюдаться скачки, когда даже небольшое повышение температуры воды приводит к росту теплоотдачи. Связано это со свойствами литиево-бромидной жидкости.

Зависимость между теплоотдачей и температурой теплоносителя нелинейная

При несоблюдении рекомендуемой температуры теплоносителя есть большой риск того, что теплоотдача батареи снизится в разы. Такое может произойти в случае, если вся жидкость вдруг испарится, в таком случае нужно будет снизить температуру воды в трубе и ждать, когда пойдет процесс конденсации.

При малом нагреве испарение будет идти вяло

Также не стоит думать, что такие батареи будут эффективны при низкой температуре теплоносителя. Просто будет испаряться очень мало литиево-бромидной жидкости, что скажется на нагреве металла корпуса.

Тем не менее, перечисленные особенности являются скорее теоретическими, ощущается нехватка эксперимента, проведенного независимой организацией.

Пока что можно опираться только на опыт применения подобных систем:

г. Тюмень – снижение на 1/3 расходов на отопление жилья (200 м2), до этого стояли обычные алюминиевые батареи;
г. Екатеринбург – в сильный мороз для обогрева дома (около 400 м2) в час расходовалось 8 кВт энергии.

Подобных примеров можно привести немало, но есть и неудачный опыт использования вакуумных радиаторов, когда особой разницы с обычными батареями не ощущалось. Так что многое зависит еще и от качества самой батареи, качественные стоят очень дорого.

Варианты обвязки радиаторов отопления

Установка радиаторов отопления подразумевает их подключение к трубопроводам. Есть три основных способа подключения:

седельное;
одностороннее;
диагональное.

Варианты подключения

В случае если радиаторы ставите и нижним подключением, выбора у вас нет. Каждый производитель жестко привязывает подачу и обратку и его рекомендации соблюдать надо неукоснительно, так как иначе тепла просто не получите. С боковым подключением вариантов больше (подробнее о них написано тут).

Обвязка при одностороннем подключении

Одностороннее подключение чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным (наиболее частый вариант). В квартирах все еще используют металлические трубы, потому рассмотрим вариант обвязки радиатора стальными трубами на сгонах. Кроме труб подходящего диаметра нужны два шаровых крана, два тройника и два сгона — детали с наружной резьбой на обоих концах.

Боковое подключение с байпасом (однотрубная система)

Все это соединяется как показано на фото. При однотрубной системе байпас обязателен — он позволяет отключить радиатор не останавливая и не спуская систему. Кран на байпас ставить нельзя — им вы перекроете движение теплоносителя по стояку, чем вряд ли обрадуете соседей и, скорее всего, попадете под штраф.

Все резьбовые соединения уплотняются фум-лентой или льняной подмоткой, поверх которой наносится упаковочная паста. При вкручивании крана в коллектор радиатора много подмотки не требуется. Слишком больше ее количество может привести к появлению микротрещин и последующему разрушению. Это актуально практически для всех типов отопительных приборов, кроме чугунных. При установке всех остальных, пожалуйста, без фанатизма.

Вариант со сваркой

Если есть навыки/возможность использования сварки, можно байпас приварить. Именно так обычно выглядит обвязка радиаторов в квартирах.

При двухтрубной системе байпас не нужен. К верхнему входу подключается подача, к нижнему — обратка, краны, естественно, нужны.

Односторонняя обвязка при двухтрубной системе

При нижней разводке (трубы проложены по полу) такой тип подключения делают очень редко — получается неудобно и некрасиво, намного лучше в этом случае использовать диагональное подключение.

Обвязка при диагональном подключении

Установка радиаторов отопления с диагональным подключением — самый оптимальный вариант с точки зрения теплоотдачи. Она в этом случае самая высокая. При нижней разводке данный тип подключения реализуется несложно (пример на фото) — подача с оной стороны вверху, обратка с другой внизу.

Однотрубная система с вертикальными стояками (в квартирах) выглядит не столь хорошо, но люди мирятся из-за более высокой эффективности.

Подача теплоносителя сверху

Обратите внимание, при однотрубной системе снова необходимо наличие байпаса

Подача теплоносителя снизу

Обвязка при седельном подключении

При нижней разводке или скрытом подведении труб установка радиаторов отопления таким способом самая удобная и самая малозаметная.

При седельном подключении и нижней однотрубной разводке есть два варианта — с байпасом и без него. Без байпаса краны все равно ставят, при необходимости можно радиатор снять, а между кранами установить временную перемычку — сгон (кусок трубы нужной длинны с резьбой на концах).

Седельное подключение при однотрубной системе

При вертикальной разводке (стояки в многоэтажках) такой тип подключения можно увидеть нечасто — слишком большие потери по теплу (12-15%).

Инфракрасное отопление частного дома: виды обогревателей и их применение

В продаже существует несколько моделей инфракрасных обогревателей с разными техническими характеристиками. Например, коротковолновые аппараты оснащены открытым ТЭНом, который нагревается до 600 — 700 градусов, поэтому они вряд ли подойдут для небольших помещений, они скорее предназначены для больших открытых пространств — балконов и террас. Внутренние помещения дома идеально обогреют длинноволновые обогреватели, имеющие закрытые ТЭНы, температура которых достигает 200 — 250 градусов и их корпус почти не нагревается.

Инфракрасные обогреватели в обязательном порядке должны быть оснащены терморегуляторами, которые предназначены поддерживать в помещении комфортную температуру. Терморегуляторы должны быть установлены на высоте около полутора метров от пола и на некотором удалении от окна.

Определение местоположения радиаторов

Перед тем, как закрепить батарею отопления, необходимо определиться с ее точным расположением. При этом должны быть соблюдены следующие требования:

расстояние от верхней поверхности радиатора до подоконника должно составлять не менее 5-10 см;
расстояние от нижней поверхности радиатора до пола должно быть не менее 6-10 см;
расстояние от задней поверхности радиатора до стены должно быть в пределах 3-5 см;
рекомендуется предусмотреть уклон подводящей трубы в сторону радиатора. Величина уклона 0,5 см на 1 метр трубы.

Разметка и монтаж радиатора

Определившись с местом размещения батареи, необходимо выполнить разметку под кронштейны. Для разметки необходимо выполнить следующие действия:

Необходимо начертить вертикальную линию, которая отмечает центр радиатора. Длина линии должна быть не меньше высоты отопительного прибора.
Измеряется расстояние от промежутка первой и второй секции до промежутка последней и предпоследней секции.
Прочерчивается горизонтальная линия, отмечающая ось верхнего коллектора батареи. При этом должны быть учтены требования по минимальным расстояниям до подоконника и пола. Длина линии — не меньше измеренного в п.2 расстояния.
От точки пересечения вертикальной линии центра радиатора и оси верхнего коллектора вправо и влево откладывается по горизонтали половина расстояния, измеренного в п.2. В результате получаем 2 точки для установки верхних кронштейнов.
От точки пересечения вертикальной линии центра и оси верхнего коллектора по вертикали вниз откладывается длина, соответствующая межосевому расстоянию радиатора.
От точки, полученной в п.5, вправо и влево откладывается половина расстояния, измеренного в п.2. Полученные точки будут местами установки нижних кронштейнов.

Такая разметка применяется для алюминиевых радиаторов не более 12 секций, биметаллических и чугунных радиаторов не более 10 секций. При большем количестве секций устанавливаются дополнительные кронштейны в центральных точках на оси верхнего и нижнего коллектора.

После выполнения разметки остается только прикрепить радиатор. Для этого в отмеченных точках на соответствующую глубину пробуриваются отверстия, в которые вставляются дюбели. В дюбели вкручиваются кронштейны с резьбой, или забиваются кронштейны с гладким стержнем. На установленные кронштейны навешивается радиатор. При необходимости можно немного подогнуть крюки, чтобы отрегулировать его положение. После установки батареи выполняется ее подключение к подающей и обратной трубе.

Принцип работы вакуумных радиаторов

Когда через обыкновенный агрегат пропускают трубу и наполняют его этанолом или литиево-бромидной солью, а также снижают внутри ёмкости давление, то получается его вакуумный вариант. О основе его работы заложено правило «тепловой трубки».

Вакуумную батарею заполняют особым теплоносителем, он легко испаряется. С внутренней стороны, т.е. на рёбрах батареи собирается конденсат. Поэтому тепло с трубы стремительно распространяется по всей поверхности радиатора.

Горячая жидкость циркулирует по прямой и обратной трубам, находящимся в нижней части агрегата с вакуумным принципом работы. Парообразование начинается с достижения температурной отметки в 35 градусов по Цельсию. Это происходит из-за пониженного давления в отопительной системе. Пар в виде конденсата стекает вниз по трубам и снова встречается с трубой, полной горячей воды.

Интенсивность потока тепла, подаваемого сквозь стенку агрегата из стали напрямую связана с несоответствием температур внешней и внутренней стенок трубы. Она тем существеннее, чем ощутимее эта разница. С вапоризацией теплоносителя происходит распространение тепла с поверхности трубы. Это даёт возможность получения значительных результатов, вне зависимости от площади поверхности.

Становится вполне очевидным — залогом эффективности эксплуатации вакуумного радиатора является его непроницаемость, при нарушении которой внутри обогревателя восстанавливается обычное атмосферное давление. А чревато это тем, что, рабочая жидкость перестанет испаряться при низкой температуре и пар не станет образовываться.

Принцип работы вакуумного радиатора (видео)

Рассказываем, как дела обстоят на самом деле.

Реклама – двигатель торговли, что известно всем. В попытке навязать покупателю свой товар, производители вакуумных моделей радиаторов отопления на своих щитах и рекламных листовках размещают заманчивые описания достоинств своего оборудования. К сожалению, далеко не во всех случаях реальная картина совпадает с заявленной в рекламе.

Вот преимущества, вызывающие наибольшее количество вопросов:

быстрота прогрева помещения, которое отапливают;
высокая отдача тепла;
небольшой объём теплоносителя;
финансовая выгода;

Конструкция и принцип работы вакуумных радиаторов отопления

Традиционно для повышения температуры воздуха используются две методики:

увеличение мощности отопительной системы, что ведет к более интенсивному потреблению теплоносителя;
сведение к минимуму тепловых потерь, неизбежно сопровождающих прохождение рабочей среды по трубопроводу.

Так как стоимость энергоносителей неуклонно растет, рациональным шагом становится поиск альтернативных путей оптимизации отопительных коммуникаций. Вакуумные радиаторы стали удачным примером объединения физических характеристик материалов и технологически усовершенствованной конструкции. На отечественный рынок такие приборы стали поставлять лишь недавно, но они практически сразу обрели популярность: сказалась возможность экономии затрат на 30-40% (речь о расходе ресурсов). Химически подобранный теплоноситель имеет низкую температуру кипения, благодаря чему батареи оперативно и равномерно прогреваются.

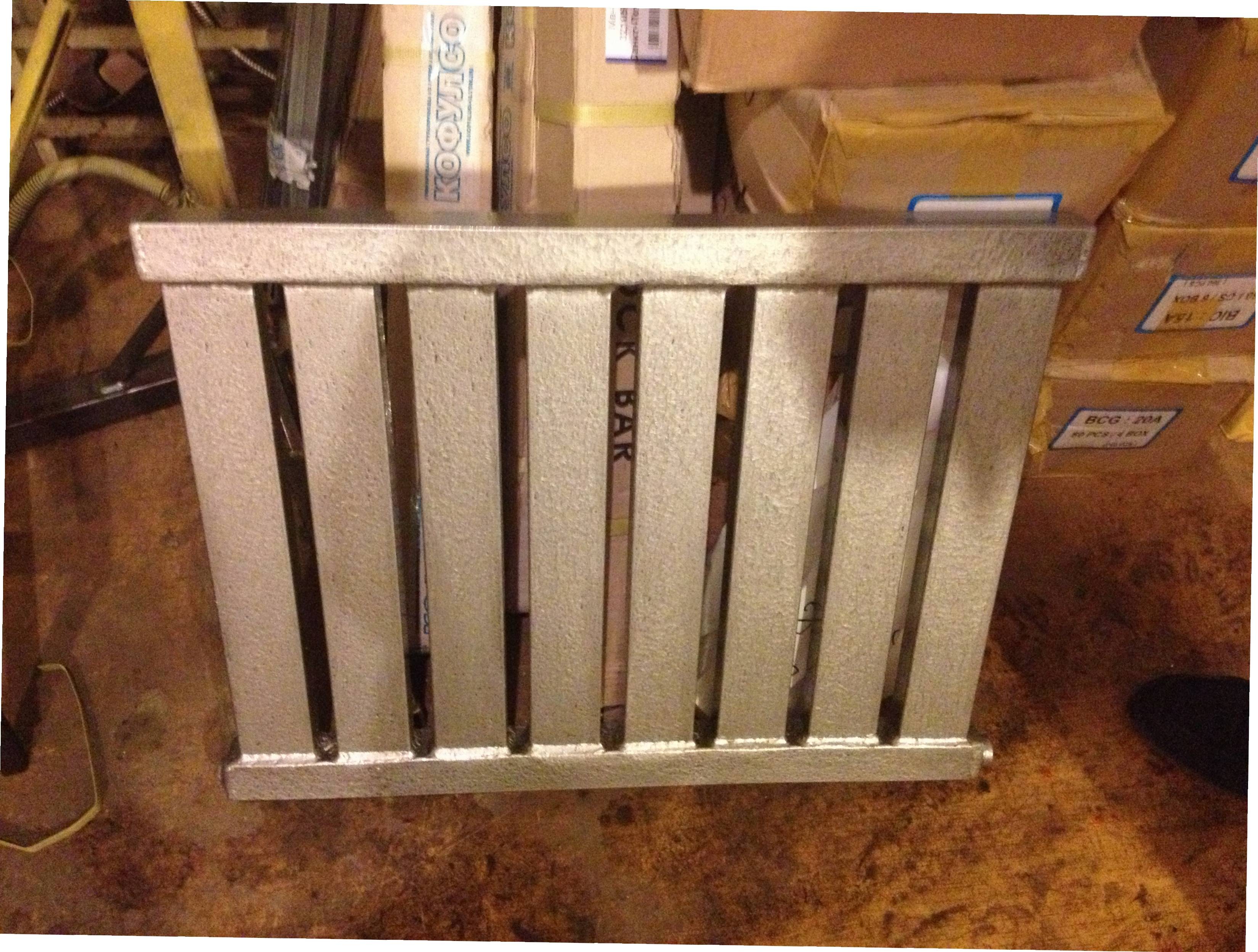

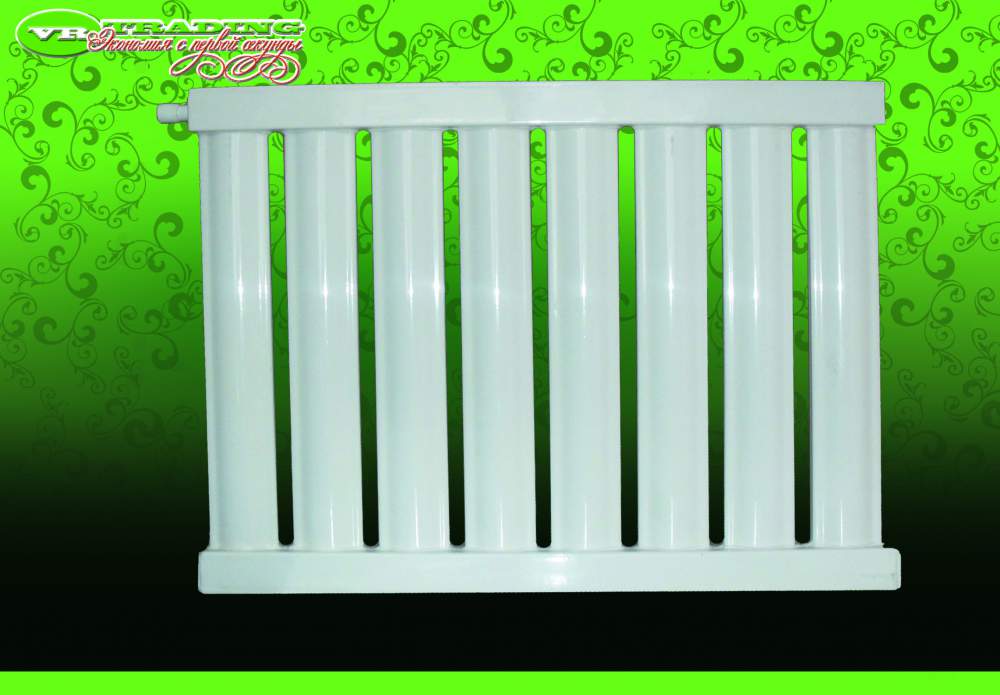

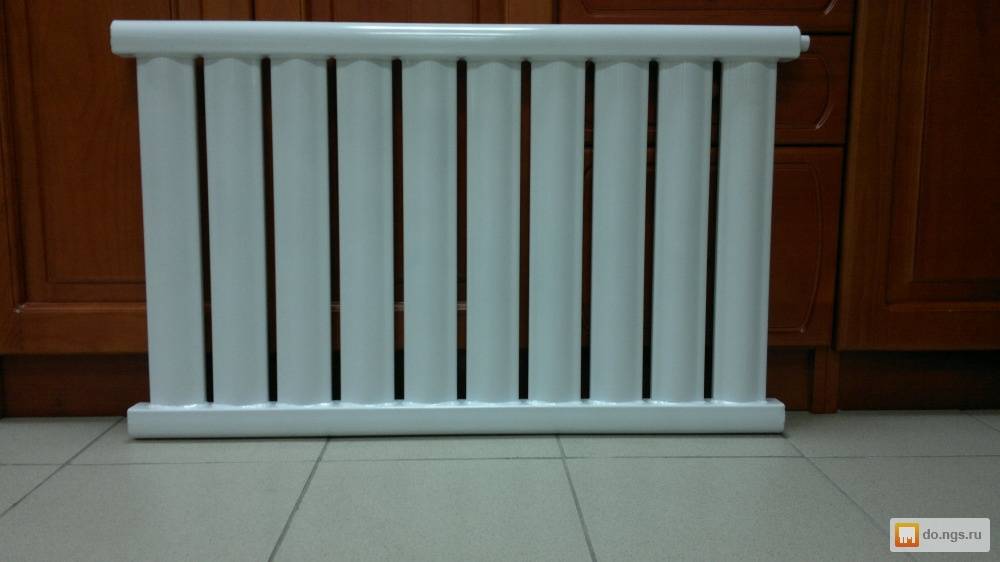

Как выглядят вакуумные радиаторы отопления

Внешне вакуумные радиаторы отопления напоминают привычные алюминиевые и чугунные приборы, но секрет их успеха состоит в особом внутреннем устройстве. В нижней части батареи присутствует горизонтальная труба, в ней перемещается теплоноситель в виде воды или антифриза. Этот элемент последовательно объединяет вертикальные секции, в которых находится литиево-бромидная жидкость. Каждая секция изолирована таким образом, чтобы теплая вода и рабочий состав не перемешивались.

К централизованной системе отопления подключают нижний сегмент коллектора, прибор начнет функционировать после того, как в него поступит теплая вода.

Как работают вакуумные радиаторы:

вода направляется в нижнюю область коллектора;
стенки горизонтальной трубы (обычно она выполняется из стали) прогреваются примерно до 35°С;
тепло движется вверх, распределяясь по вертикальным секциям;
вертикальные металлические трубы нагреваются, что приводит к закипанию и испарению литиево-бромидного состава;
в результате испарения радиаторы нагреваются сильнее, что способствует отдаче тепла в помещение;
конденсат движется по трубам вниз, где снова нагревается, преобразовывается в пар.

Когда система отопления прекращает работу, такие радиаторы остывают очень долго, потому что в условиях вакуума уменьшается интенсивность процесса замедления движения частиц.

Вакуумные радиаторы отопления помогают оптимизировать расход теплоносителя и поддерживать оптимальный микроклимат без чрезмерных затрат

Вакуумные радиаторы отопления обладают следующими техническими характеристиками:

в зависимости от того, какой материал был использован при изготовлении корпуса, теплоотдача каждой секции варьируется в пределах 150-300 Вт;
ширина каждого прибора составляет 8 см, высота может достигать 54 см;
средний вес секции – 1,6 кг;
каждый сегмент приспособлен для обслуживания 2 кв. метров.

В производственных условиях оборудование подвергают тестированию, воздействуя давлением 15 атм. Обычная заводская гарантия на такую технику – 5 лет.

Вакуумные радиаторы – инновация на рынке отопительных систем

Главная задача любой отопительной системы – эффективная передача тепла от радиаторов отопления помещению. Повысить температуру воздуха в комнате можно двумя способами:

увеличением мощности нагревательного элемента, что приведет к повышению стоимости энергоносителей;
снижением тепловых потерь, при прохождении теплоносителя по трубопроводу.

Учитывая постоянный рост цен на энергоносители, необходимо искать альтернативные варианты оптимизации системы отопления. Одним из достаточно эффективных примеров комбинации физических свойств материалов и улучшенной конструкции считаются вакуумные радиаторы отопления.

На российском рынке вакуумные радиаторы появились относительно недавно, но уже завоевали популярность среди покупателей. Большинство пользователей отмечают сокращение затрат, на покупку энергоресурсов порядка 30-40 %. Такая экономия обусловлена равномерным и быстрым нагревом радиатора за счет использования в качестве теплоносителя жидкости с низкой температурой кипения.
