Вакууматор и вакуумный насос для кондиционера

Критерии выбора

Чтобы грамотно выбрать и купить необходимый вакууматор, следует учитывать:

технические характеристики (мощность) устанавливаемой сплит-системы;
планируемую частоту и продолжительность использования приобретаемого устройства;
длину магистрали;
параметры вакууматора: время и скорость откачки воздуха и жидкости;
насколько прибор удобен в эксплуатации — на это влияют вес и габариты насоса, а также размещение панели управления и другие факторы.

Дополнительно нужно принять во внимание возможность использования прибора в различных климатических зонах, а также учесть нагрузки, которые способен выдержать вакууматор, если его планируется эксплуатировать интенсивно

Настройка кондиционера без применения вакуумного насоса

Существует и другой вариант запуска системы кондиционирования. Вакуумный насос для этого не нужен. Внутри магистрали под фреон содержится довольно большое количество этого хладагента. Герметично зафиксировав шланги между внешним и комнатным блоком, можно на 5–7 секунд открыть заправочный клапан и включить оборудование в режим «охлаждения». Но необходимо быть осторожным с таковым периодом времени. Существует риск того, что количество фреона, которое удалиться в атмосферу будет слишком велико. Заметить таковые последствия не сложно. Работа климатического оборудования будет не эффективной. Охлаждение или обогрев помещения будет происходить дольше. Есть риск того, что объем хладагента не сможет справиться с поставленной задачей. А это может привести к выведению из строя важных механизмов кондиционера.

Фреон не будет выталкивать воздух без приложенных внешних усилий. Применения такого метода запуска кондиционера не всегда можно использовать. Если длина магистрали под хладагент больше 4 метров, вытеснить весь объем воздуха за несколько секунд не получится. Так, утилизированного объема фреона будет слишком много для нормального функционирования системы.

Выполнение вакуумации без насоса проводить не рекомендуется. Такой метод применяют, если:

Устройством оборудования не предусмотрено подсоединение дополнительного оборудования.
Резьба на порте магистрали сорвана или имеет производственный брак.
У хозяина оборудования есть возможность легкодоступной дозаправки хладагента.

Есть и другой недостаток, который важен для оборудования, находящегося на гарантии. В случае различных поломок, мастера техобслуживания могут выявить «следы негативной вакуумизации». В таком случае, за ремонт потребуют оплаты, так как собственноручная утилизация фреона не является гарантийным случаем.

Отвертка поможет запустить оборудование без вакууматора

Какой вакууматор лучше выбрать?

Выбор оптимального типа насоса-вакууматора зависит от протяженности фреоновой магистрали и мощности кондиционера, нуждающейся в вакуумной очистке от атмосферных газов. Также необходимо учитывать габариты насосного прибора, поскольку его потребуется выставить вблизи внешнего сплит-блока для подключения к процедуре вакуумации.

Этот прибор способен вакуумировать контуры холодильников, автомобильных кондиционеров и маломощных сплит-систем. Для климатического оборудования мощностью от 9000 BTU и выше такой вакууматор не подходит

Значимым критерием является остаточное (наименьшее) давление, достигаемое вакуумационным насосом в режиме работы без нагрузки (входной патрубок закрыт). Чем ниже величина остаточного давления (указана производителем в Па, в мбар или микронах), тем лучше вакууматор.

Следующий критерий – производительность вакуум-насоса (указывается в л/ч). Ею определяется объем газа, прокачиваемый прибором за час работы при данном выпускном давлении.

Последний ответственный критерий – мощность электродвигателя вакуумационной установки (указывается в Вт). Чем длиннее фреоновая магистраль, т.е. чем дальше друг от друга расположены сплит-блоки кондиционера, тем дольше придется выполнять вакуумационную очистку холодильного контура. А значит, потребуется вакууматор с достаточно мощным двигателем.

Среди вакуумных насосов этот тип дает наиболее глубокий вакуум. Если требуется осушение и обезвоздушивание многометровой медной магистрали, к примеру, для систем VRV и VRF – необходим именно этот вакууматор. Однако работать с ним должны специалисты, прибор слишком мощный

Чаще всего монтажниками сплит-систем используются вакуум-насосы двухступенчатого и однопластинчатого типа. Первые считаются полупрофессиональными и неплохо вакуумируют бытовые системы кондиционирования, а вторые – наиболее дешевы, хотя и недостаточно качественно обеспечивают вакуумацию фреоновых контуров длиннее 3,5 м.

Вакуумирование старых кондиционеров

Даже не новый кондиционер может поддаться влиянию природных сил. Так, чаще в зимнее время, при малейших проблемах с герметичностью медной магистрали или теплообменника, есть риск попадания в систему воздуха. Такое нарушение вакуума можно заметить по ряду факторов. Вакуумирование необходимо проводить:

Если во время работы оборудования из кондиционера доносятся звуки, похожие на бульканья.
Если поверхность медной магистрали изменила свой цвет, с красного на синий или черный.
Если кондиционер стал работать менее эффективно.

Полное прекращение охлаждения помещения при таковых поломках бывают редко. Если у хозяина появились подозрения о неполадках подобного рода, ему необходимо вызвать специалистов. Таковые проведут диагностику кондиционера – проверяет систему на наличие воздуха и влаги, а также измеряют количество фреона в компрессорно-конденсаторном блоке.

Самостоятельно исправлять неполадки не рекомендуется без определенных навыков. При любом неверном действии, можно только усугубить состояние кондиционера.

Существует возможность осуществить и бесплатный ремонт. Но такой вариант действителен только для того оборудования, которое еще подлежит гарантийному обслуживанию. Но растрат не избежать в случае того, если неполадка была создана человеком. Так бывает довольно часто, ведь кондиционер может сломаться даже от его эксплуатации при непригодно низкой температуре воздуха.

Выбор и устройство вакуумных насосов для кондиционеров

Вакуумный насос для кондиционеров нужен, чтобы удалять из системы кондиционирования воздух, попавший туда мусор, воду, пыль. Без этого невозможна стабильная работа системы и долгий срок ее службы. Есть несколько видов такого оборудования. Какой вакуумный насос лучше для кондиционера? Тот, который соответствует его характеристикам.

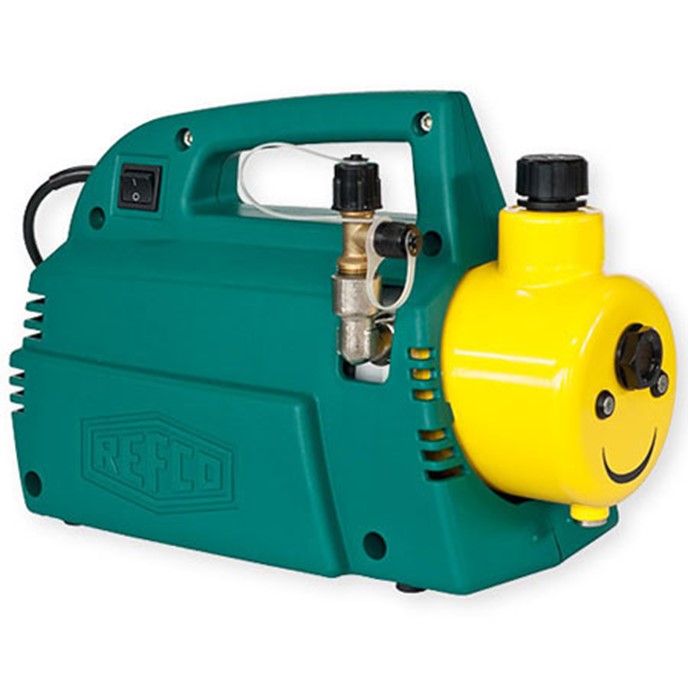

На фото: стандартный вакуумный насос для бытовых кондиционеров

Как выбрать и какой лучше

Какой вакуумный насос нужен, определяет модель кондиционера. К примеру, если оборудование для дома, у кондиционера маленькая трасса, смело можно приобретать насос, производительность у которого невысокая. Для применения в промышленности насос должен быть более мощным и производительным.

Виды вакуумных насосов для заправки кондиционеров

Пластинчато-роторный вакуумный насос. Есть 4 разновидности этого агрегата: VE, Vi (нужна сеть 220 Вольт), VRD,HBP (сеть 380 Вольт). Производительность у них максимум 63 литра в секунду. 0,5 Па — максимальное остаточное давление.
Водокольцевой вакуумный насос для откачки воздуха из кондиционера. 2 разновидности: BBH и HBB. Для работы таких насосов нужна вода. Они создают неглубокий вакуум, но стоят недорого и служат долго.

ВВН — водокольцевой вакуумный насос

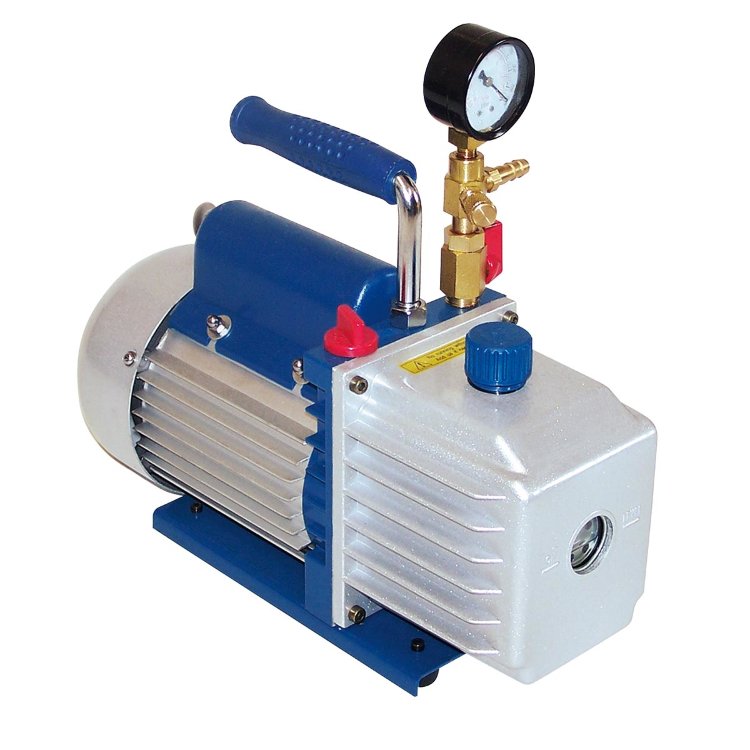

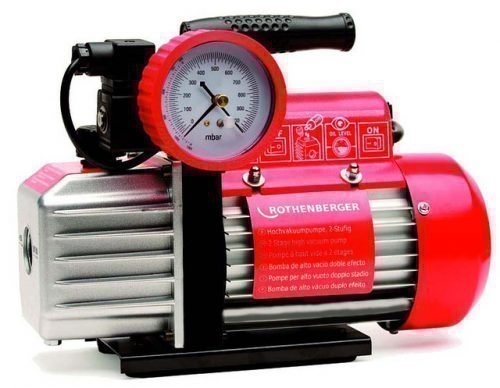

Двухступенчатый

Пластинчато-роторные вакуумные насосы могут быть 1-ступенчатыми и 2-ступенчатыми. В двухступенчатых предельный вакуум 99,5 процента (23 миллиметра ртутного столба), в одноступенчатых — 95 процентов (53 миллиметра ртутного столба).

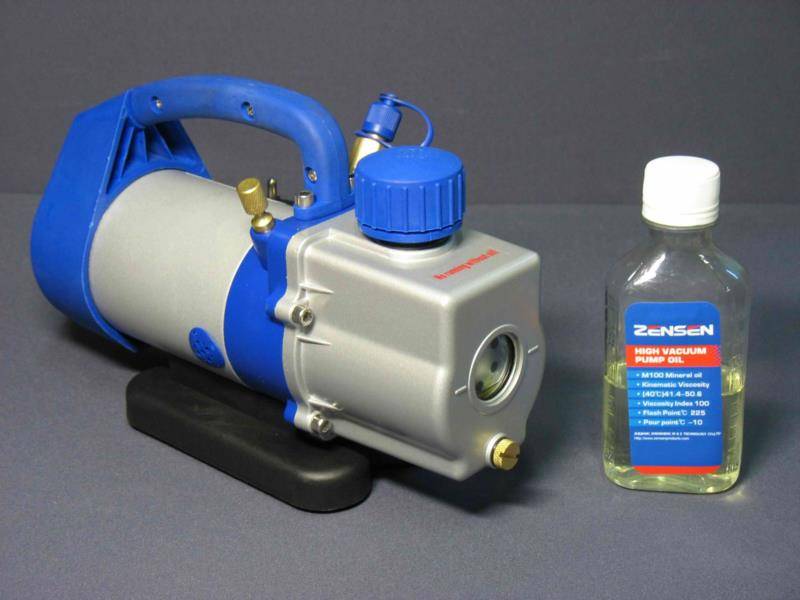

Вакуумный насос для кондиционеров Ve115n

Тайваньский 1-ступенчатый вакууматор. Производительность у него 51 литр в минуту. Предельный вакуум — 150 микрометров.

Насос VALUE VE 115N, предназначен для домашнего использования

Устройство вакуумного насоса для кондиционеров

Устройство вакууматора зависит от его вида. Рассмотрим, как устроен вакуумный насос BBH. Исполнение у него горизонтальное, газ направляется по оси через окна (всасывающее и нагнетательное). Жидкостное кольцо нужно, чтобы сжимать газ. Лопаточное колесо приводит кольцо в движение. В насосе есть вал, кронштейн и диск.

Герметичность соединения корпуса с крышкой обеспечивает резиновое кольцо. Бронзовый диск шпонкой прикреплен к валу. Диск перемещается по нему свободно. Кронштейн нужен в качестве опоры для механической части вакууматора.

Схема устройства одного из типов вакуумных насосов

Как использовать

Система кондиционирования воздуха включает в себя 2 блока: компрессор с конденсатором (внешний блок) и турбину с испарителем (внутренний блок). Отделы системы соединяются трубой с циркулирующим по ней хладагентом.

Вентиляционная система ванной и туалета может быть общей. Как? Читайте здесь.

Пошагово о процедуре:

Заправка кондиционера без вакуумного насоса

Внешний блок кондиционера может содержать большее количество фреона (на 50 грамм), чем нужно для работы кондиционера. Производители в таком случае предусматривают первый запуск системы без использования вакуумного насоса. Для вытеснения воздуха необходимо открыть на 10 секунд клапан, расположенный на трубе для жидкости.

Процесс заправки кондиционера фреоном на фото

Затем проверить герметичность участков с гайками и снова открутить ключом клапан, открыв сервисный порт. Ключом 3 секунды давят на шток порта и в течение минуты ждут. Процедуру повторяют трижды. Далее сервисный порт закрывают и выпускают воздух из клапана на трубе для газа.

Если трубы не длиннее 5 метров, весь воздух из них в результате этих действий вытесняется. На клапаны ставят заглушки.

Источник статьи: http://ventilsystem.ru/kondicionirovanie/kondicionery/elementy-kondicionery/vakuumnyj-nasos.html

Как сделать простейший вакуумный насос?

Не всегда и не у всех есть возможность арендовать вакуумный насос, и его покупка, если эти операции не планируется проводить регулярно, не оправдана. В этом случае можно попробовать изготовить оборудование самостоятельно. Есть несколько способов, два из более простых лучше всего привести в качестве примера.

Вакуумный насос из манжетного насоса

Можно взять автомобиль или байк. Также понадобится аквариумный компрессор. В этом случае порядок действий следующий:

Первым делом нужно разобрать помпу, затем «вытащить» из нее манжету.
Чтобы он мог выполнять обратную функцию, его поворачивают в обратном направлении.

Затем водяной компрессор осторожно открывается, из него вынимается обратный клапан, который ставится между насосом и патрубком. Новое устройство помещено в своеобразный корпус: например, в деревянный ящик

Разновидности вакуумных насосов

Вакуумное насосное оборудование бывает двух типов – низковакуумные и высоковакуумные. Разница между таковыми для применения в пуске системы домашнего кондиционирования не существенна. Такие разновидности оборудования также имеют свои подтипы, которые отличаются своими возможностями в процессе эксплуатации. Так, низковакуумные аппараты бывают:

Роторно-пластичного типа – высококачественные устройства двухступенчатого действия. Такое оборудование имеет специальный регулятор для изменения остаточного давления.
Двухроторного типа. Устройство имеет два основных элемента, которые работают синхронно, выталкивая посторонние вещества к сливному патрубку.
Водокольцевого типа. Оборудование предназначено для удаления не только воздуха ККБ, но и влаги.
Высоковакуумные насосы более производительны. Таковые бывают:
Диффузионного типа. Работают с применением дополнительного вещества – синтетических масел.
Криадсорбционного типа. Действие оборудование основано на вымораживании воздуха и влаги жидким азотом.
Гетерионного типа. Высокоэффективное оборудование для удаления посторонних веществ из кондиционера с самыми высокими показателями чистоты вакуума.

Каждая разновидность вакууматоров имеет свои преимущества и недостатки. Самым эффективным является гетерионный тип оборудования. Но основным его недостатком является высокая стоимость.

Высоковакуумные насосы отличаются повышенной производительностью

Принцип работы вакуумного насоса

Вакуумный насос создает разряжение, за счет чего температура кипения воды снижается и становится ниже температуры воздуха в окружающей среде. Таким образом, оставшаяся в трубопроводе вода испаряется и легко выводится вместе с остатками воздуха.

Очень часто специалисты, занимающиеся сервисным обслуживанием сплит-систем, отказываются делать вакуумирование, ссылаясь на то, что для данной процедуры требуется специальное оборудование и очень много времени. Они настаивают, что удалить влагу и лишний воздух можно при помощи продувания фреоном, который находится во внешнем блоке кондиционера. К сожалению, такой метод не позволяет полностью удалить остатки воздуха и влаги из сплит-системы, немного все равно останется. Еще один недостаток процедуры продувки фреоном – уменьшение количества хладагента в системе. А это уже причины для появления дефектов в работе устройства, снижения эффективности и угрозы поломки оборудования.

Специалисты по ремонту кондиционеров, которые практикуют процедуру вакуумирования, при проведении работ применяют манометрический коллектор с набором шлангов и манометрами. Но они не учитывают того, что обычный манометр не отображает все процессы, которые происходят во время процедуры вакуумирования.

Для получения более точных результатов лучше использовать вакуумметр. Он покажет не только то, насколько эффективно протекает процесс вакуумирования, но и момент, когда система будет готова к заправке хладагентом. Производя самостоятельное вакуумирование кондиционера, следите, чтобы стрелка вакуумметра плавно двигалась по шкале к цифре «0». По достижении стрелкой отметки «0» необходимо закрутить вентиль и отключить вакуумный насос

При этом важно следить за отклонениями стрелки вакуумметра еще в течение получаса после проведения процедуры

6 лучших вакуумных насосов

*Обзор лучших по мнению редакции expertology.ru. О критериях отбора. Данный материал носит субъективный характер, не является рекламой и не служит руководством к покупке. Перед покупкой необходима консультация со специалистом.

Чтобы получить безвоздушное пространство в резервуаре, используются специальные вакуумные насосы. Сфера применения этих приборов в настоящее время значительно расширилась, а еще в конце прошлого века такое оборудование можно было встретить в научно-исследовательских центрах или в космической отрасли. Вакуумники отличаются не только габаритными размерами и ценой, они имеют разные технические характеристики и конструкции. Выбрать оптимальную модель помогут рекомендации наших экспертов.

Показания вакуумметра

Возможны несколько вариантов поведения стрелки вакуумметра после выключения прибора:

Показания свидетельствуют о повышении давления, при этом стрелка снова падает до значения 1 атм, которое было до начала процесса вакуумирования.
Показания опять же свидетельствуют о повышении давления, но стрелка, падая, не достигает отметки 1 атм.
Стрелка не меняет своего положения на протяжении более пятнадцати минут, показывая значение «0».

Что это может значить? В первом варианте, когда стрелка достигла значения 1 атм при повышенном давлении, необходимо понимать, что в системе скорее всего присутствует течь и нужно ее как можно быстрее устранить. Во втором варианте, где стрелка не достигает значения 1 атм. при том же повышенном давлении означает, что необходимо продолжить процесс вакуумирования, поскольку в системе еще осталась влага. Последний вариант свидетельствует о положительном результате операции, т.е. что вакуумирование прошло хорошо, а влага и воздух полностью удалены из системы.

Бывают случаи, когда отсутствие герметичности выявляется намного позже, когда в системе уже создано рабочее давление. Поэтому после проверки на вакуум лучше всего дополнительно провести еще и проверку на герметичность под давлением.

Область применения вакуумных насосов

Вакуумные насосы являются важным оборудованием для откачки воздуха и влаги с ККБ кондиционера. Удаляя посторонние вещества, вакууматор их разряжает и под действием низкого давления перемещает в сторону сливного патрубка. В зависимости от мощности этого оборудования, определяется пригодность насоса к тому или иному кондиционеру. Так, чем больше и объемнее компрессорно-конденсаторный блок, тем больше Ватт потребуется для качественного функционирования устройства.

Лучше воспользоваться услугами профессионалов. Но не стоит пренебрегать вакуумированием вообще. Если из системы кондиционера не будет выведен воздух или влага, эффективность работы устройства снизится. При длительной эксплуатации устройства, возможно и полное выведение из строя важных структурных механизмов климатического оборудования.

Вакуумирование холодильного контура

Внешний блок кондиционера идёт с завода заправленным, то есть в нём находится фреон в необходимом количестве. Не дают ему выйти наружу закрытые трёхходовые клапаны.

После монтажа у нас получается система состоящая из внутреннего блока и соединительных трубок, заполненных атмосферным воздухом с содержащимися в нём примесями и влагой.

Для нормальной работы нам необходимо удалить воздух и влагу из системы, после чего открыть вентили, запустив фреон.

Процесс вакуумирования

Подсоединяем манометрический коллектор к вентилю на кондиционере (шланг низкого давления-синий)

Подсоединяем заправочный шланг к вакуумному насосу (жёлтый)

Открываем вентиль низкого давления
Включаем вакуумный насос
После окончания процесса закрываем вентиль на манометрическом коллекторе
Только после этого выключаем насос
Запускаем фреон в контур открывая вентили на кондиционере шестигранником (оба)

Время вакуумирования

Для контроля степени разрежённости в системе существует прибор — вакууметр, шкала которого проградуирована в мБар — хорошие вакуумники изначально комплектуются вакууметрами, но можно использовать и отдельные, например электронные.

Некоторые монтажники ориентируются по давлению манометра — как только давление падает ниже нуля, они прекращают вакуумирование, считая что воздух удалился и можно прекращать процесс.

Но это не правильно. В любом воздухе содержится влага — при вакуумировании она испаряется, поэтому для кондиционеров 7 Btu/h время вакуумации не должно быть меньше 15 минут (зависит от производительности самого насоса), для более мощных систем, соответственно больше.

Выбор вакуумного насоса

Для разных целей необходимо выбирать разное оборудовафние, к примеру для монтажа бытовых кондиционеров понадобится насос с небольшой производительностью, которого вполне хватит для небольшой трассы. А при установке промышленных, VRV систем уже необходимы насосы с высокой производительностью и мощностью.

Производительность, л/ч
Остаточное давление, Па
Мощность двигателя, Вт

От производительности зависит скорость откачки из холодильной системы, указывается в литрах в час.

Остаточное давление характеризует «качество вакуумации», чем меньше это значение, тем лучше, измеряется в Паскалях или мили Барах.

От мощности электродвигателя зависит время непрерывной работы насоса, при длинных трассах в ВРВ системах этот параметр имеет большое значение.

Это самые основные параметры, существует ещё ряд параметров, такие как, количество ступеней, тип насоса — масляный, безмасляный, количество оборотов двигателя и прочие.

«Продувка фреоном»

Многие монтажники практикуют такую процедуру — выгоняют воздух открыв вентиль и открутив одну из гаек, из под неё выходит воздух,после чего её закручивают.

После такого монтажа влага остаётся в системе,последствия этого — окисление медных трубок, повреждение компрессора, забивание ТРВ влагой. А самое главное — значительное сокращение срока службы, таким образом можно загубить любой кондиционер, даже самый дорогой.

Как долго делать вакуумирование?

Длительность процесса зависит от возможностей вакуумного оборудования. Показатель степени вакуумации – мощность техники, одноступенчатые вакууматоры менее мощные, подходят для соответствующих сплит-систем. Акт герметизации может длиться около 30 мин.

Двухступенчатый насос – более мощное оборудование, может достичь вакуума даже за минуту. Последующие 15-20 мин необходимы для проверки герметичности системы.

Проследить уровень давления можно с помощью монометрического коллектора, либо вакууматора. Более точные показатели герметичности контура достигаются методом опрессовки высоким давлением (40 Бар).

Лучшие низковакуумные насосы

Самое широкое применение в разных сферах производства находят низковакуумные насосы. Они применяются при упаковке продуктов питания, участвуют в работе оборудования, помогают проводить лабораторные исследования. Эксперты выбрали несколько надежных моделей.

Edwards XDS

Английская компания Edwards разработала новую серию безмасляных (спиральных) насосов серии XDS. Разработчики применили инновационную технологию сильфонного ввода движения. Благодаря такой конструкции удалось полностью изолировать рабочую камеру, предотвращая попадание в нее смазочных материалов. Эксперты высоко оценили высокую скорость откачки (35-95 куб. м/ч), низкий уровень шума, небольшое остаточное давление (0,007-0,01 мбар), экономичное потребление электроэнергии (0,52 кВт). Модель становится победителем нашего рейтинга.

Вакуумник находит широкое применение, начиная с химических лабораторий и заканчивая участками по напылению покрытий. Отзывы потребителей носят положительный характер. Единственным недостатком агрегатов этой серии является высокая стоимость.

Samson Pumps KE

Достойным конкурентом британским насосам является продукция из Дании Samson Pumps KE. Эта серия вакуумников применяется для откачки газообразной среды из технологических емкостей. Водокольцевые модели востребованы в пищевой и горнорудной отрасли, в нефтедобыче и даже при промышленном лове рыбы. Эксперты отмечают высокую скорость откачки (150-320 куб. м/ч), т. к. устройство работает по принципу объемной гидравлической машины. Насос отличается компактностью и долговечностью. В плане остаточного давления модель уступает лидеру рейтинга (33-100 мбар), да и энергопотребление агрегата также выше (4-11 кВт).

К плюсам потребители относят высокое качество сборки, компактность и недорогое техобслуживание. Низкий вакуум считается главным недостатком датских насосов.

Busch R5

Немецкие вакуумные насосы Busch R5 широко применяются в пищевой и легкой промышленности. Благодаря пластинчато-роторной конструкции удается создавать низкий вакуум (до 0,1 мбар). И хоть цена немецких вакуумников достаточно высокая, они пользуются популярностью в разных странах, в том числе и России. Этот факт подтверждается одновременной эксплуатацией 2,5 миллионов насосов Busch R5 на нашей планете. За оптимальное сочетание производительности и остаточного давления модель занимает почетное третье место в рейтинге.

Российским пользователям предлагается разнообразие моделей, наряду с универсальными насосами в серии есть и узкоспециализированные агрегаты. К достоинствам потребители относят плавную подачу и низкий уровень шума, простоту и надежность.

Виды

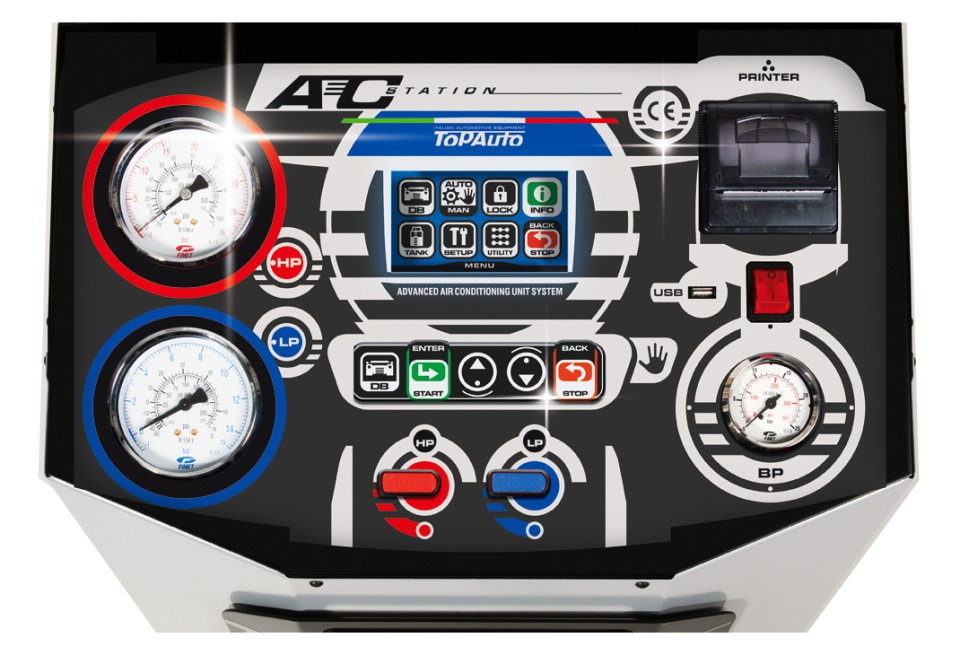

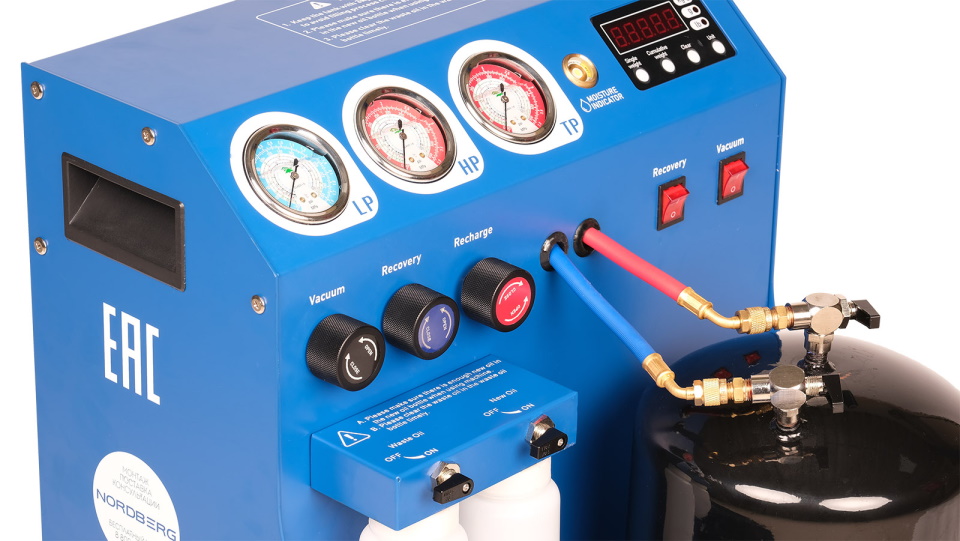

Полуавтоматическая – способна выполнять сразу нескольких операций. Нужные объёмы устанавливаются оператором, а контролируются системой.

Автоматическая – задаёт программы – как установить извлечение вещества, вакуумирование контура, заправку газа и заливку масла. Отработанный газ не стравливается в воздух, а сливается в резервуар для повторного использования. Процесс выполняется автоматически после установки оператором марки и типа холодильного оборудования. В некоторых случаях программа содержит базу данных автомобилей, где для каждой модели указаны объёмы масла и фреона. При этом обеспечивается надёжная защита от высокого и низкого давления.

Как происходит вакуумирование кондиционера?

Вакуумный насос для кондиционеров является важной частью оборудования, предназначенного для пусконаладочных работ сплит-систем. Необходимо правильно выполнять алгоритм мероприятий для удаления посторонних веществ из ККБ

Процесс наладки происходит так:

Шланг коллектора с манометрами подключают к заправочному порту кондиционера.
Другой конец коллектора подсоединяют к насосу.
Балластный вентиль на вакууматоре необходимо открыть и запустить работу самого насоса.
В зависимости от количества воздуха или влаги в ККБ время работы насоса может быть разным. Отключать его следует только тогда, когда показатель атмосферного давления будет равен 0.
В течение 1–2 часов отсоединять патрубки от кондиционера и насоса не рекомендуется. Необходимо наблюдать за изменением давления в ККБ.
Если через время значение давления не изменилось, то можно отключать вакууматор. А в случае увеличения показателя – провести процедуру второй раз.

Выполняя такой алгоритм пуско-наладочных работ сплит-системы, можно без особого труда, достичь полного вакуума в ККБ. Чем эффективнее будет выполнена вакуумизация, тем долговечнее и качественнее будет работа самого кондиционера.

Вакуумирование кондиционера: насос шлангами подключается к порту

Насос для вакуумирования кондиционеров (вакууматор)
