Гидроаккумулятор и расширительный бак
Важно знать разницу между гидроаккумулятором и расширительным баком, чтобы правильно выбрать подходящий элемент для вашей системы
Гидроаккумулятор
Гидроаккумулятор – это резервуар, заполненный водой, который используется для сглаживания перепадов давления в системе. Основная функция гидроаккумулятора – обеспечение устойчивого давления в системе и предотвращение гидроударов. Гидроаккумуляторы обычно устанавливаются в системах водоснабжения, отопления и кондиционирования воздуха.
Гидроаккумуляторы могут иметь горизонтальное или вертикальное исполнение. У них есть мембрана или перегородка из полимерного материала, которая разделяет гидроаккумулятор на две части: объем воды и сжимаемый воздух.
Вода заполняет гидроаккумулятор, а воздух, находящийся над ней, сжимается, когда происходит набор воды в системе. Это позволяет акумулировать избыточную энергию, которая затем используется для компенсации перепадов давления, вызванных высокими или низкими потребностями в воде.
Расширительный бак
Расширительный бак – это емкость, которая также используется для компенсации перепадов давления в системе. Основная функция расширительного бака – защита системы от повышенного давления, вызванного нагревом воды.
Обычно расширительные баки устанавливаются в системах отопления или горячего водоснабжения, где вода нагревается и разлетается в объеме. Расширительный бак позволяет воде расширяться без повышения давления в системе.
Расширительный бак имеет эластичную мембрану, которая отделяет воду от сжимаемого воздуха. Когда вода нагревается и расширяется, она перемещается в расширительный бак, сжимая воздух внутри. Это позволяет системе выдерживать изменение объема и предотвращает повышение давления.
Выбор элемента
При выборе между гидроаккумулятором и расширительным баком необходимо учитывать особенности вашей системы. Если вы имеете дело со скачками давления или гидроударами, гидроаккумулятор будет наиболее эффективным выбором.
Если ваша система работает с нагревательным прибором, таким как котел или водонагреватель, расширительный бак будет предпочтительнее. Он обеспечит дополнительный объем для расширения горячей воды и защитит систему от повышенного давления.
Важно правильно подобрать емкость гидроаккумулятора или расширительного бака в соответствии с объемом воды, которую вы планируете использовать в системе. Проконсультируйтесь с профессионалом, чтобы определить оптимальные параметры и выбрать подходящий элемент для вашей системы
Как правильно настроить
Первое, что нужно сделать при нагнетании воздуха в аппарат – это отключить его от системы отопления (как сделать титан на дровах своими руками написано здесь), воды в нем быть не должно.
Ни для кого не секрет, что любая отопительная система должна быть снабжена расширительным бачком, бойлером косвенного нагрева (обвязка, схема) или гидроаккумулятором.
Подключение приспособления выполняется в обратный трубопровод центральной магистрали, как можно ближе к котельной или котлу (допускается монтаж и в любое другое место).
Для того, чтобы агрегат выполнял свое прямое предназначение, его можно даже подсоединять с помощью обычного гибкого шланга, которым мы подключаем бачок унитаза.
Но есть случаи, когда требуется увеличить сечение подводящего патрубка:
Иногда, случаются прецеденты, когда шланги, выполненные из некачественного материала, подергаются процессу ржавления. Тогда соединение быстро приходит в негодность, оно:
- трескается,
- ломается.
Оптимальный размер
Если вам нужно приспособление для нужд отопления частного дома, рекомендуем покупать аппарат красного цвета (он, специально, предназначен для этих целей).
В таких механизмах используется резина, предназначенная для технических нужд, она имеет продолжительный срок службы.
Для изделий синего цвета применяется не мембрана, а груша из «пищевой» резины
Как купить гидроаккумулятор из нержавеющей стали
Купить гидроаккумулятор из нержавеющей стали можно позвонив по телефону в разделе контакты или оформить заказ непосредственно через сайт.
Для покупателей из Москвы и Московской области — доставка гидроаккумулятора по городу и ближайшему Подмосковью. Для покупателей из других регионов России — доставка любой транспортной компанией по согласованию.
Несмотря на внешнее и внутреннее сходство, эти виды мембранных баков используются в разных системах и решают принципиально разные проблемы. Но они имеют общее название — экспанзомат — специальная железная емкость с внутренней мембраной.
Ремонт
Распространенными неисправностями являются: поломка воздушного обратного клапана (ниппеля) и повреждение мембраны. Обратный клапан можно заменить, поставив от автомобильной шины. В большинство гидроаккумуляторов и баков они подходят. Повреждение мембраны можно устранить только в ремонтопригодных (разборных) устройствах. Я сам это пару раз успешно делал. Нужно разобрать бак, вынуть мембрану, тщательно ее вымыть и высушить, найти место повреждения, обезжирить, заклеить или завулканизировать его
При выборе клея обязательно обратите внимание на то, водостойкий ли он, эластичный ли, может ли он использоваться для повышенных температур (для расширительного бака), может ли контактировать с пищевыми продуктами (для гидроаккумулятора)
(читать дальше…) :: (в начало статьи)
| 1 | 2 |
:: Поиск
К сожалению в статьях периодически встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь, на новости, чтобы быть в курсе.
Если что-то непонятно, обязательно спросите!Задать вопрос. Обсуждение статьи. сообщений.
Добрый день, можно ли вместо гидроаккумулятора поставить расширительный бак? Читать ответ…
У меня такой вопрос – можно ли в качестве гидроаккумулятора использовать емкость с одним вводом. Вода сожмет воздух внутри емкости и, тем самым, выполнит функцию демпфера? Я имею в виду, что мембраны в конструкции нет. Читать ответ…
Еще статьи
Система отопления с принудительной циркуляцией….
Организация принудительной циркуляции теплоносителя в контурах системы отопления…
Заливаем теплоноситель. Как заменить в системе отопления антифриз…
Как правильно заполнить систему отопления теплоносителем, выбрать между водой и …
Система обогрева труб, чтобы не промерз зимний водопровод. Своими рука…
Водопровод своими руками. Внешний, незамерзающий. Прокладка водопроводных труб з…
Автоматика самодельной отопительной горелки. Схема. Своими руками. Отр…
Схема автоматики самодельной отопительной горелки на отработке….
Личный опыт подбора газовой горелки для отопления по характеристикам к…
Как правильно выбрать газовую горелку для отопления. Советы. Личный опыт. Отзыв….
Как отремонтировать, починить газовый редуктор? Перевод на на другой г…
Неисправности и ремонт газового редуктора. Перевод на другое давление и тип газа…
Как выбрать угольный котел для отопления? Где установить?…
Установка, эксплуатация, чистка, выбор топлива…
Естественная, гравитационная циркуляция теплоносителя…
Теплоносители для систем отопления. Отопительные контуры. Естественная (гравитац…
Reflex DE 25
- Объем бака: 25 л
- Установка: вертикальная
- Температура воды: от +1 до +70°
- Max рабочее давление: 10 атм
- Фланец: металлический
- Присоединительный размер: 3/4″
- Полимерное покрытие
- Габариты: 280х520х280 мм
- Вес оборудования: 4 кг
ГидроаккумуляторReflex DE 25 устанавливается вертикально, что позволяет его компактно размещать в узких помещениях или технических комнатах с минимальным свободным пространством. Он изготавливается из качественных комплектующих. Немецкий производитель дает гарантию на оборудование 5 лет. Корпус металлического бака и все контактирующие с водой детали покрыты защитным антикоррозионным слоем. Мембрана выполнена из долговечного материала, устойчивого к воздействию бактерий. При необходимости ее можно заменить. Фланец из оцинкованной стали.
Компания Reflex на рынке уже 120 лет. Сегодня ее оборудование для регулировки давления в системах отопления и водоснабжения широко известно российским пользователям, которые выбирают его за традиционное немецкое качество и доступный ценник.
Покупатели отзываются о гидроаккумулятореReflex DE 25 как о надежном агрегате с хорошим рабочим ресурсом. Самостоятельно его установить не составляет труда. В инструкции описано все поэтапно. К внешнему исполнению не придраться. Сварные швы ровные, поверхность бака хорошо прокрашена, нет заусенцев и трещин.
Выбор расширительного бака для отопления – на что обращать внимание?
Перед тем, как подобрать расширительный бак, следует произвести все нужные для монтажа и применения расчеты
При этом крайне важно учитывать тот факт, что при наличии большого количества теплоносителя при его нагреве объем жидкости будет увеличиваться, в связи с чем емкость бака должна быть достаточно большой, плюс иметь определенный запас. Как правило, для одноэтажного дома оптимальным вариантом станет купленный расширительный бак, вместимостью 80 литров
Если используемая отопительная система функционирует в двухэтажном доме, то для ее обустройства следует подбирать объем расширительного бака, который равен или немного больше 100 л. В случае если нужно обустроить систему отопления для достаточно крупного двухэтажного здания, то лучше выбирать бак, объемом 150 литров.
Еще один важный фактор, который обязательно нужно учитывать – это максимальное давление, которое создается внутри расширительного бака. С учетом этой особенности, чем выше этот параметр, тем выше создаваемое давление, значит, тем меньших объемов может быть бак. Исходя из этого, для двухэтажного дома подойдет бак, емкостью 50 литров, а для одноэтажного жилого здания средних размеров – емкость, объем которой составляет 24 литра.
Расчет требуемых параметров достаточно сложный, поэтому, покупая мембранный бак расширительный, лучше всего посоветоваться со специалистом. В других случаях можно воспользоваться специальной формулой. В ней главной величиной выступает объем всего циркулирующего в доме теплоносителя. Перед тем, как рассчитать основной параметр, потребуется вычислить мощность используемого котла и всех имеющихся в доме отопительных приборов. На практике берутся приблизительные значения, при которых мощность радиатора составляет 10,5 л/кВт, мощность подогреваемого пола – 17 л/кВт, и мощность конвектора – 7 л/кВт.
Как выбрать гидроаккумулятор
Прежде всего, надо определиться для какой системы планируется использовать гидроаккумулятор.
- Для прибора, который будет следить за подачей холодной воды, надо исходить из количества человек, проживающих в доме и по нормам расхода холодной и питьевой воды на одного человека приобрести подходящий гидроаккумулятор.
- Агрегат, подающий горячую воду, также приобретается после расчета расхода горячей воды на одного человека в сутки.
- Гидроаккумулятор, обеспечивающий бесперебойную работу отопительной системы, выбирается исходя из площади отапливаемых помещений. В зависимости от этого выбирается емкость гидробака.
Также необходимо учесть, что работа всего агрегата основана на использовании мембранной емкости, которая находится внутри гидробака.
Выбор гидроаккумулятора
Именно от ее живучести зависит срок службы всей системы. Для холодной воды лучше приобрести бак с мембраной из изобутированной резины, вода из которой безопасна для использования при приготовлении пищи.
Далее, делая выбор, нужно уделить внимание фланцу, который обеспечивает крепление системы подачи воды. Его качество влияет на срок работы гидроаккумулятора
Фланец гидроаккумулятора
Чем качественнее фланец, тем дольше будет работать гидроаккумулятор. Изготавливается из оцинкованной стали, нержавейки или композиционной пластмассы.
Расчет оптимального объема гидробака
ГОСТа по объему гидробака не существует. Каждый выбирает емкость для использования воды индивидуально. Исходить надо из двух параметров.
Размеры гидробака
- Размер подсобного помещения, куда будет устанавливаться как минимум один гидробак. Для примера, размер бака на 100 литров – это бочка, стоящая вертикально, высотой около 850 мм, и диаметром 450 мм.
- Далее нужно просчитать потребляемое количество воды каждым членом семьи (примерно). Также, учесть расход воды при стирке, мойке посуды и других хозяйственных нуждах. В любом случае, даже если при расчетах была допущена ошибка, всегда можно заменить бак с увеличением его емкости.
Конструкция и назначение устройств
Расширительный бак
- Основное назначение бака – компенсация расширения теплоносителя. При нагревании вода увеличивается в объеме, причем довольно сильно (+0,3% на каждые 10 градусов Цельсия). При этом жидкость практически не сживается, так что нагретый теплоноситель будет оказывать значительное давление на стенки труб, места соединения и запорную арматуру.
- Чтобы компенсировать это давление, а также свести к минимуму последствия гидроударов, в систему встраивается дополнительный резервуар – расширительный бак. Первые баки имели негерметичную конструкцию, но сегодня почти повсеместно используются пневмогидравлические модели.
- Внутри такого бака размещается мембрана из эластичного материала. Поскольку мембрана контактирует с нагретым теплоносителем, ее делают из полимеров, отличающихся стойкостью к высоким температурам – EPDM, SBR, бутилкаучков и нитрилкаучуков.
- Мембрана разделяет бак на две полости – рабочую (в нее попадает теплоноситель) и воздушную. При повышении давления в системе воздушная камера уменьшается в объеме (за счет сжатия воздуха), и это компенсирует нагрузку на трубы и запорную арматуру. Примерно то же самое происходит при гидроударе — но здесь процесс идет с большей скоростью.
- При снижении температуры теплоносителя объем воды уменьшается, и воздух, оказывая давление на мембрану, вытесняет дополнительный объем горячей воды в трубы отопительной системы.
Гидроаккумулятор
Гидроаккумулятор, на первый взгляд, практически не отличается по конструкции от расширительного бака:
- Основа – та же емкость из коррозионно-устойчивой стали, только выкрашенная в синий цвет.
- Внутри ёмкости тоже находится мембрана – правда, несколько отличающаяся по форме от мембраны расширительного бака.
- Внутренний объем тоже делится на две камеры, только у гидроаккумуляторов камера для воды находится внутри мембраны, т.е. полностью исключается контакт жидкости с металлическими стенками бака.
Да и функционирует конструкция по сходному принципу, хоть и используют ее по другому назначению:
- При включении насоса или подаче воды по централизованному водопроводу камера наполняется жидкостью под определенным давлением.
- Если напор по какой-то причине падает, воздушная камера увеличивается в объеме, и вода из рабочей камеры попадает в систему. Благодаря этому стабилизируется давление в трубах, и оборудование (стиральные машины, посудомойки и т.д.) работает без сбоев.
- Второй аспект работы гидроаккумулятора – защита насоса от частых включений. Пока можно компенсировать отбор воды из системы за счет резерва в баке, реле давления не будет срабатывать, и насос не начнет подкачивать воду. Таким образом, техника будет включаться реже, а значит, проработает дольше.
- Большой гидроаккумулятор (на 50, 100 или более литров) – это еще и запас воды. Да, долго на таком запасе не протянешь, но при экономном расходовании вполне можно пережить аварию на водопроводе или отключение электричества, которое сделает невозможной работу насоса.
- Кроме того, гидроаккумулятор, как и расширительный бак, компенсирует гидроудары.
Правильный выбор прибора
Подбирая модель с необходимыми функциями и объемом, учитывайте тот факт, что от общего объема бака зависит периодичность работы насоса.
Ведущей характеристикой для любого бака является не функционал, а его объем.
При этом для каждой системы водоснабжения есть критерии, которыми нельзя пренебречь, а именно:
- Количество постоянных пользователей водой. (Ежедневное использование).
- Количество точек для водозабора. (Приборы, краны и прочие сантехнические устройства).
- Приблизительная периодичность пользования водозаборными точками в одно и то же время.
- Цикл «включение – выключение». Нужно точно знать предел этого цикла за один час у вашего насоса.
Приблизительный расчет:
При расчете на трех постоянных потребителей устанавливают бак с общим объемом в 20-24 литра. Однако насосное оборудование должно производить приблизительно 2 кубометра за час.
При расчете на четырех постоянных пользователей с запасом лучше установить оборудование от 50 литров. Производительность насоса в этом случае примерно 3,5-3,7 кубометра в час.
Если потребителей более 10 человек, то необходим бак не менее 100 литров, а насосное оборудование с показателем более 5 кубометров в час.
Чтобы избежать поломки и недешевого ремонта, нужно внимательно ознакомиться с фирмой-производителем.
В этом выборе гнаться за более дешевым и сомнительным брендом не нужно. Неправильная экономия может в дальнейшем привести к поломкам.
Модели с низкой розничной ценой внутри выполнены, как правило, без брака. Но расходные части всегда из наиболее дешевых материалов.
Как выбрать объем бака
Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.
При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти в половину меньше. Второе что надо иметь в виду — это габаритные размеры емкости. Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса. Там обычно и устанавливают все оборудование.
Объем выбирают исходя из среднего расхода
Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте. Получите возможный расход в том случае, если все потребители будут одновременно работать. Потом прикиньте, сколько и каких одновременно устройств может работать, посчитайте сколько в этом случае за минуту уйдет воды. Скорее всего к этому времени вы уже придете к какому-то решению.
Что такое расширительный бак?
Расширительные баки используются для компенсации изменения давления и объема в системе. Они позволяют поглотить избыточное давление, возникающее при нагреве или перепаде температуры, и уменьшить его воздействие на другие элементы системы. Например, при нагревании воды давление в системе увеличивается, и расширительный бак поглощает этот избыток, предотвращая повреждение труб и других компонентов.
Расширительные баки бывают разных типов и объемов. Они могут быть горизонтальными или вертикальными, иметь мембранный или баллонный принцип работы. Мембранный бак содержит резиновую мембрану, разделяющую внутреннюю полость на две части — газовую и жидкостную. Баллонный бак представляет собой резервуар, наполненный воздухом или инертным газом.
Расширительные баки необходимы для правильного функционирования системы отопления или водоснабжения. Они позволяют обеспечить стабильное давление и объем жидкости в системе, предотвращая повреждение и увеличивая ее срок службы.
Чем отличается расширительный бак от гидроаккумулятора?
- Функциональное назначение:
- Расширительный бак предназначен для компенсации объема воды в системе и снижения давления, вызванного тепловым расширением воды. Он устанавливается в системе отопления или водоснабжения.
- Гидроаккумулятор выполняет схожую функцию, однако его основное назначение — сохранение стабильного давления в системе водоснабжения. Он обеспечивает поддержание постоянного давления в системе независимо от колебаний в расходе воды.
- Устройство:
- Расширительный бак состоит из закрытого резервуара, внутри которого находится гибкая мембрана, разделяющая воду и сжатый газ. При увеличении объема воды в системе, часть излишней воды поднимается в резервуар и сжимает газ, сохраняя давление на неизменном уровне.
- Гидроаккумулятор состоит из закрытого резервуара, внутри которого находится воздушная полость, разделенная мембраной от воды. При увеличении расхода воды в системе, сжатие воздуха компенсирует убывание давления.
- Регулировка давления:
- У регулирования давления в расширительном баке есть пределы, так как его основная задача — компенсация объема воды. Но при установке мембранного расширительного бака с регулируемым давлением, можно настроить требуемое давление.
- Гидроаккумулятор позволяет регулировать давление в системе водоснабжения. С помощью поддержания воздушной полости под определенным давлением и регулировочного клапана можно настроить требуемый уровень давления.
Таким образом, расширительный бак и гидроаккумулятор имеют схожую цель — компенсацию изменений объема и давления в системе. Однако, гидроаккумулятор используется преимущественно в системах водоснабжения для поддержания постоянного давления, в то время как расширительный бак широко применяется в системах отопления и водоснабжения для компенсации объема воды и снижения давления
Каждое устройство имеет свои особенности и требования к установке, поэтому важно выбрать подходящий компонент для вашей системы
Схема подключения гидроаккумулятора
В зависимости от возложенных функций, схема подключения гидроаккумулятора к водопроводной системе может быть разной. Самые популярные схемы подключения гидроаккумуляторов приведены ниже.
Схема обвязки повысительной насосной станции
Такие насосные станции устанавливаются там, где присутствует большое водопотребление. Как правило, один из насосов на таких станциях работает постоянно.
На повысительной насосной станции гидроаккумулятор служит для уменьшения скачков давления во время включения дополнительных насосов и для возмещения небольших водоразборов.
Еще такая схема широко применяется, когда в системе водоснабжения происходит частое прерывание подачи электроэнергии на повысительные насосы, а присутствие воды жизненно необходимо. Тогда запас воды в гидроаккумуляторе спасает положение, играя роль резервного источника на этот период.
Чем больше и мощнее насосная станция, и чем большее давление она должна поддерживать, тем больше должен быть объем гидрроаккумулятора, исполняющего роль демпфера.Буферная емкость гидробака тоже зависит от объема необходимого запаса воды, и от разницы в давлении при включении и отключении насоса.
Схема для погружного насоса
Для длительной и бесперебойной работы погружной насос должен совершать от 5 до 20 включений в час, что указывается в его технических характеристиках.
При падении давления в водопроводной системе до минимального значения автоматически включается реле давления, а при максимальном значении – отключается. Даже самый минимальный расход воды, особенно в малых системах водоснабжения, может понизить давление до минимума, что моментально даст команду для включения насоса, ведь утечка воды компенсируется насосом моментально, а через несколько секунд, при пополнении запаса воды, реле отключит насос. Таким образом, при минимальном водопотреблении, насос будет работать почти вхолостую. Такой режим работы неблагоприятно сказывается на работе насоса и может быстро вывести его из строя. Положение может исправить гидроаккумулятор, который всегда имеет нужный запас воды и успешно компенсирует незначительный ее расход, а также защитит насос от частого включения.
Кроме этого, гидроаккумулятор, подключенный к схеме, сглаживает резкое повышение давления в системе при включении погружного насоса.
Объем гидробака выбирается в зависимости от частоты включений и мощности насоса, расхода воды в час и высоты его установки.
Подключение гидроаккумулятора к водонагревателю
Для накопительного водонагревателя в схеме подключения гидроаккумулятор играет роль расширительного бака. Нагреваясь, вода расширяется, увеличивая объем в системе водоснабжения, а так как она не имеет свойства сжиматься, то самый минимальный рост объема в замкнутом пространстве увеличивает давление и может привести к разрушению элементов водонагревателя. Здесь тоже придет на помощь гидробак. Его объем напрямую будет зависеть и увеличиваться от увеличения объема воды в водонагревателе, повышения температуры нагреваемой воды и роста максимально допустимого давления в системе водопровода.
Подключение гидроаккумулятора к насосной станции
Гидроаккумулятор подключается перед повысительным насосом по ходу воды. Он нужен для предохранения от резкого снижения давления в сети водоснабжения в момент включения насоса.
Вместимость гидроаккумулятора для насосной станции будет тем больше, чем больше используется воды в системе водоснабжения и чем меньше разница между верхней и нижней шкалой давления в водопроводе перед насосом.
Правила монтажа
При установке гидроаккумулятора, нужно, строго придерживаться определенных правил.
Первое, что нужно сделать, это подобрать участок в тепловой сети, где аппарат будет смонтирован.
Специалисты, настоятельно, советуют крепить расширительный бачок в обратную трубу, по которой циркулирует охлажденная вода.
Важно! Агрегат должен быть установлен пред насосным оборудованием. Для того, чтобы обеспечить максимальную защиту сети от резких перепадов давления рабочей жидкости, на выходе из отопительного устройства, нужно смонтировать предохранительный вентиль
Для того, чтобы обеспечить максимальную защиту сети от резких перепадов давления рабочей жидкости, на выходе из отопительного устройства, нужно смонтировать предохранительный вентиль.
У клапана то же предназначение, что и у гидроаккумулятора, но он способен выдерживать более высокие перепады давления.
Расширительный бак нормализует работу отопительной системы при незначительных скачках напора воды.
Прежде, чем приступить к монтажу, нужно выбрать место установки прибора. Не забывайте, что к устройству необходимо обеспечить свободный доступ, вам не должно ничего мешать добраться до регулировочного клапана воздушного отсека.
Между расширительным баком и насосом нельзя устанавливать запорную и регулирующую арматуру, она может существенно видоизменить гидравлическое сопротивление.
В помещении, где будет находиться гидроаккумулятор, температура воздуха должна быть не ниже 0 градусов. На поверхность приспособления не допускается воздействие механических нагрузок.
Приведение в действие редуктора для удаления воздуха из системы отопления частного дома, должно осуществляться, в соответствии с параметрами отопительной системы.
Если вы будете следовать всем вышеизложенным рекомендациям, то сможете собственными силами, без посторонней помощи, установить расширительный бачок.
В процессе выполнения работ следует строго придерживаться правил подключения, точно рассчитать оптимальный объем бака и использовать изделия, которые выполнены из материалов высокого качества.
Для чего нужен гидроаккумулятор в системах отопления, как его установить и настроить — предлагаем посмотреть в видеоролике.
Расширительный бак для отопления открытого типа: характеристика устройства
Открытый расширительный бак для отопления имеет простую конструкцию в виде прямоугольной или цилиндрической емкости, оснащенной крышкой, которая предотвращает попадание частиц грязи в систему. Расширитель должен иметь патрубок, к которому будет подводиться труба от системы отопления. Емкость также должна быть оснащена сливным краном, который понадобиться для отведения жидкости в канализацию, в случае накопления ее в больших объемах.
Для безопасной эксплуатации расширительный бак должен иметь переливную трубу для отведения лишней воды в сливную сеть в случае переполнения бака. Также к нему должна быть подведена труба водоснабжения для пополнения системы отопления водой.
Расширительные баки для отопления открытого типа могут быть изготовлены из любого материала. Это может быть листовая сталь, нержавейка или пластик. Главным условием является то, что он должен быть термостойким, поскольку теплоноситель нагревается до высоких температур.
Строение расширительного бака мембранного типа: 1 – металлический корпус, 2 – патрубок, 3 – мембрана между двумя камерами бака, 4 – камера, заполняемая теплоносителем, 5 – воздушная камера, 6 – ниппель
Принцип работы расширительного бачка системы отопления
Принцип работы бака заключается в следующем. Разогретая до значительной температуры жидкость начинает увеличиваться в объеме, тем самым способствуя повышению давления в системе. Излишки жидкости выдавливаются в расширительный бак, где она будет находиться до момента остывания, после чего самотеком возвратится обратно с систему отопления. Данный процесс выполняется циклично.
Расширительный бак для системы отопления открытого типа оснащен несколькими патрубками:
- для соединения расширительной трубы, через которую поступает теплоноситель;
- для циркуляционной трубы, что отводит воду из системы;
- контрольной трубы, предназначенной для регулировки наполненности системы и
- ликвидации из нее воздуха;
- переливной трубы, для удаления излишков жидкости.
Также конструкцией предусматривается запасной патрубок с краном, через который вода сбрасывается при ремонте системы.
Принцип работы расширительного бака системы отопления
В случае достижения жидкостью максимального уровня, вода будет поступать через переливную трубу в канализацию, в случае подключения к ней. Если на переливе установлен патрубок с краном, необходимо периодически проверять уровень воды в баке простым открытием запорной арматуры. При установке расширительного бака для отопления, его можно оснастить реле верхнего и нижнего уровней, которые могут подавать звуковой или световой сигнал, когда жидкость доходит до максимального уровня в точке перелива, или минимального.
Поскольку расширительный бак не является герметичным, часть жидкости, прибывая в контакте с воздухом, испаряется, что требует ее компенсации для нормальной работы системы. Это происходит при непосредственном участии человека, который должен контролировать объем воды в системе и, при необходимости, пополнять его.
Достоинства и недостатки открытого расширителя
Главными преимуществами расширительного бака системы отопления открытого типа является простота конструкции и полная автономность устройства, работа которого не зависит от работоспособности системы. Все процессы в нем происходят согласно естественному круговороту, без использования насосного и прочего оборудования. Также радует доступная цена расширительного бака для отопления открытого типа, которая стартует от 1500 руб.
К недостаткам такой емкости можно отнести:
- необходимость теплоизоляции бака для снижения потерь тепла;
- монтаж дополнительных трубопроводов, что портит эстетичный вид;
Расширительный бак имеет довольно простую конструкцию
- не герметичность резервуара;
- необходимость периодического пополнения воды в системе в результате испарения жидкости. Поскольку вода непосредственно контактирует с воздухом, это может стать причиной возникновения коррозии стальной емкости, что приведет к уменьшению теплоотдачи, появлению шума и снижению периода ее эксплуатации.
В частном доме расширительный бак отопления открытого типа устанавливается в чердачном помещении, лестничном проеме или специально оборудованном боксе, который устанавливается на крыше дома. При достаточной высоте здания его можно расположить внутри жилого помещения в санузле или хозкомнате.
Расширительную емкость устанавливают рядом с котлом отопления
Подводим итоги
Гидроаккумуляторы и расширительные баки имеют разное предназначение, но относятся к общей группе — экспанзоматы. Что выбрать конкретно в вашем случае? Сначала необходимо оценить в целом всю систему и решить, какую функцию должно выполнять данное устройство. Если вам нужен напорный бак для питьевой воды, то следует использовать гидроаккумулятор с грушевидной мембраной.
Гидроаккумуляторы и мембранные баки используются уже достаточно долгое время. Часто те, кто пользуется результатом работы этих агрегатов, даже не подозревает, что на самом деле баки, применяемы для водоснабжения и систем отопления, представляют собой разные аппараты. Ряд некомпетентных продавцов объясняют все различие между ними их цветом, дескать, если цвет красный, то это бак для отопления – расширительный, а если синий, то он предназначен для водоснабжения – гидроаккумулятор. Однако различие между двумя типами состоит немного в большем, чем цвете.
Расширительные баки используются для того, чтобы компенсировать последствия нагрева воды в системе. Как известно, система отопления является закрытой, а значит, если объем воды увеличится, ей некуда будет деться, что приведет к выходу системы из строя. Откуда же взяться лишней воде? Все дело в том, что при повышении температуры в подавляющем числе жидкостей, их объем повышается. Для воды коэффициент расширения равняется 0,3% на каждые 10°С. Проведя нехитрые расчеты, можно подсчитать, что если температура воды поднимется, скажем, на 50°С, то ее объем увеличится примерно на 2%. Нужно учитывать, что жидкость, в отличии от газа, практически не обладает способностью к сжатию, поэтому будет искать выход из системы, повредив ее. Чтобы избежать этого, и применяются расширительные баки, которые служат резервуаром для излишек воды, появляющихся в результате ее нагрева.
Совсем к другой категории относятся гидроаккумуляторы, которые являются частью систем водоснабжения. Они имеют два основных предназначения.
Первое из них заключается в поддержании нужного количества воды и ее напора. Если в системе нет гидроаккумулятора, то насосу приходилось бы работать каждый раз, когда мы включаем кран. Гидроаккумулятор же позволяет этого избежать, так как некоторое время отдает запас воды, сохраняя напор. В этом случае насос включается только тогда, когда давление падает ниже необходимого, что продлевает срок его эксплуатации.
Вторым предназначением является защита системы от гидроударов, которые возникают при резком включении/выключении насоса. Частые гидроудары значительно сокращают срок службы системы водоснабжения.

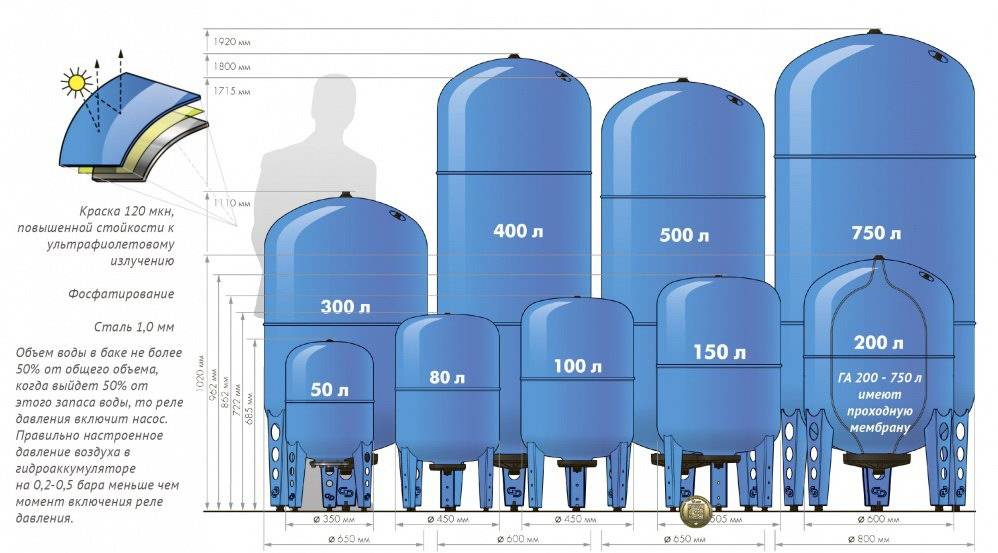

Гидроаккумуляторы и расширительные баки имеют схожий внешний вид, однако различаются по своему внутреннему устройству. Принципиальная разница заключается в том, из чего изготавливается мембрана, а также том, как она расположена внутри бака.
У гидроаккумулятора мембрана выполнена в форме груши, которая под давлением заполняет бак до тех пор, пока давление воды не уравновесит давление воздуха, находящегося между мембраной и стенками бака. Сама мембрана изготавливается из пищевой резины.
А вот у расширительного бака мембрана разделяет его на две части, в одной из которых находится теплоноситель, а другая заполнена воздухом. Она должна быть изготовлена из такой резины, которая сможет выдерживать высокие температуры (до 90°С).
