Гигакалория – это что такое и сколько в ней калорий?
Как понятно из определения, размер 1 калории невелик. По этой причине для вычисления больших величин, особенно в энергетике, она не используется. Вместо нее употребляется такое понятие, как гигакалория. Это величина, равная 10 9 калорий, а записывается она в виде сокращения «Гкал». Получается, что в одной гигакалории один миллиард калорий.
Помимо этой величины иногда используется и несколько меньшая – Ккал (килокалория). В ней помещается 1000 кал. Таким образом, можно считать, что одна гигакалория – это миллион килокалорий.
Стоит иметь в виду, что иногда килокалорию записывают просто как «кал». Из-за этого возникает путаница, и в отдельных источниках указывается, что в 1 Гкал – 1 000 000 кал, хотя в реальности речь идет о 1 000 000 Ккал.
Вот в каком соотношении Кал и Гкал друг с другом.
1 Кал 1 гектоКал= 100 Кал 1 килоКал (ккал)= 1000 Кал 1 мегаКал (Мкал)= 1000 ккал = 1000000 Кал 1 гигаКал (Гкал)= 1000 Мкал = 1000000 ккал = 1000000000 Кал
Когда, говоря или пишут в квитанциях, Гкал – речь идет о том сколько тепла всего вам отпустили или отпустят за весь период – это может быть день, месяц, год, отопительный сезон и т.д.Когда говорят или пишут Гкал/час – это означает, сколько тепла нам с вами отпустят за один час. Если расчет идет за месяц значит эти злополучные Гкал умножаем на количество часов в день (24 если не было перебоев в теплоснабжении) и дней в месяц (например, 30), но тоже когда мы получали тепло по факту.
А теперь как посчитать эту самую гигакалорию или гекокалорию (Гкал) отпущенную лично Вам.
Для этого мы должны знать:
— температуру на подаче (подающем трубопроводе тепловой сети) – среднее значение за час; — температуру на обратке (обратном трубопроводе тепловой сети) – тоже среднее за час. — расход теплоносителя в системе отопления за этот же промежуток времени.
Считаем разницу температур между тем, что к нам в дом пришло и тем, что от нас вернулось в тепловую сеть.
Например: 70 градусов пришло, 50 градусов мы вернули, у нас осталось 20 градусов. И еще нам обязательно знать расход воды в системе отопления. Если у вас есть теплосчетчик, прекрасно ищем на экране величину в т/час. Кстати, по хорошему теплосчетчику, можете сразу же найти Гкал/час – или как иногда говорят мгновенный расход, тогда и считать не надо, просто умножите его на часы и дни и получите тепло в Гкал за необходимый вам диапазон.
Правда это будет тоже приблизительно, точно теплосчетчик считает за каждый час сам и слаживает в свой архив, где вы всегда можете их посмотреть. В среднем разные теплосчетчики хранят часовые архивы 45 суток, а месячные до трех лет. Показания в Гкал всегда можно найти и проверить по ним управляющую компанию или обслуживающую организацию.
Ну а как быть, если теплосчетчика нет. У вас есть договор, там всегда есть эти злополучные Гкал. По ним посчитаем расход в т/час. Например, в договоре написано – разрешенный максимум теплопотребления – 0,15 Гкал/час. Может быть написано и по другому, но Гкал /час будут всегда. 0,15 умножаем на 1000 и делим на разницу температур из того же договора. У вас будет указан температурный график – например 95/70 или 115/70 или 130/70 со срезом на 115 и т.д.
0,15 х 1000/(95-70) = 6 т/час, вот эти 6 тон в час нам и нужны, это наша плановая прокачка (расход теплоносителя) к которому необходимо стремится, что бы не иметь перетопа и недотопа (если конечно в договоре вам правильно указали величину Гкал/час)
И, наконец считаем тепло, полученные ранее — 20 градусов (разница температур между тем, что к нам в дом пришло и тем, что от нас вернулось в тепловую сеть) умножаем на плановую прокачку (6 т/час) получаем 20 х 6/1000 = 0,12 Гкал/час.
Посчитать приблизительно тепло за месяц теперь легко – 0,12х24х30 (30 это число дней в месяце)=86,4 Гкал.
Эта величина тепло в Гкал отпущенное всему дому, лично Вам его посчитает управляющая компания, обычно это делается по соотношению общей площади квартиры к отапливаемой площади всего дома, подробнее об этом напишу в другой статье.
Описанный нами способ конечно грубый, но проверить как работает теплосчетчик за каждый час эти способом можно, только учтите, что некоторые теплосчетчики усредняют значения по расходу за разные промежутки времени от нескольких секунд до 10 минут. Если расход воды меняется, например кто разбирает воду, или у вас стоит погодозависимая автоматика, показания в Гкал могут немного отличаться от полученных вами. Но это уж на совести разработчиков теплосчетчиков.
И еще одно небольшое замечание, значение потребленной тепловой энергии (количества теплоты) на вашем счетчике тепла (теплосчетчике, вычислителе количества тепла) может выводиться в различных единицах измерения – Гкал, ГДж, МВтч, кВтч. Соотношение единиц Гкал, Дж и кВт я привожу для Вас в таблице:
А еще лучше, точнее и проще, если вы скачаете программу пересчета Гкал к себе на компьютер, и будете пользоваться калькулятором, для перевода единиц измерения энергии из Гкал в Дж или кВт.
Читать далее — Кто имеет право изменять настройки счетчика тепла (теплосчетчика)
Для любознательных
- Экономим тепло с квартирным рекуператором приточного воздуха.
- Как рассчитать мощность котла для обогрева частного дома?
- сколько Гкал в 1 кубометре горячей воды?
- Как рассчитать количество газа на Гкал?
Все о том, как устроена погодозависимая автоматика, принципах её подбора, схемах, разновидностях, цене и главное, как погодозависимая автоматика экономит тепло.
Пример №3
Общедомовой прибор полностью отсутствует. Плата за тепло будет рассчитываться по формулам №1 и №2.
Перед тем, как считают отопление в квартире, по формуле №1 расчет будет выглядеть:
1,5 * 1400 = 2100 рублей
По формуле №2 расчет будет производиться так:
0,025 * 75 * 1400 = 2625 рублей
На общедомовые нужды расчет будет выглядеть:
0,025 * 100 * 75 / 6 000 = 0,03125 Гкал
100 кв.м. – площадь помещений, которые входят в общее имущество в доме.
То, как считается отопление в квартире в рублях, рассчитывается следующим методом:
0,03125 * 1 400 = 43,75 руб.
После данных расчетов можно высчитать плату за тепло для вашей квартиры:
2 100 + 43,75 = 2 143, 75 руб. – в случае если в квартире присутствует индивидуальный прибор;
2 625 + 43,75 = 2 668, 75 руб. – если прибора нет.
Заметим, что если у вас возникли проблемы с отоплением в квартире, а также вы просто пока не знаете, как провести отопление в квартире индивидуальное, то обязательно следует обратиться к специалистам, которые все объяснят и помогут решить проблемы. Сначала делается проект отопления квартиры. После его утверждения можно приступить к следующему шагу – закупить оборудование и, возможно, предусмотреть такой вариант, как дополнительное отопление квартиры.
Перед тем, как сделать отопление в квартире, следует тщательно все продумать – не без участия профессионалов. А если требуется ремонт отопления в квартире, то идеальным вариантом станет обращение в специальную службу – так как самостоятельные действия могут нанести вред не только вам, но и окружающим.
Анализ распечатки и ответ на вопрос — сколько Гкал в 1 кубометре горячей воды?
Попробуем проанализировать распечатку показаний счетчика тепла глазами потребителя. Как считает обычный потребитель: данные из колонки Qо делит на данные из колонки V1, т.е Гкал на кубометры в итоге получается некая величина, у нас например 0,00209. Эти данные сравнивают с соседями — у кого дешевле? Особенно большой негатив при таких расчетах бываю у тех кто установил погодозависимую автоматику. Данные у них зашкаливают. Хотя в итогах тепла меньше, но значит их обманывают? Платить то за куб воды стали больше! Зачем тратились, часть экономии украли!
А ответ на их вопрос очень прост. Вернемся немного назад. 1 Гкал это как раз то количество теплоты которое необходимо для нагрева 1000 м3 (правильно 1000 тонн) воды на 1 градус. Я не зря сделал пометку «тонн», вода при разной температуре (энтальпии) и давлении имеет разную плотность, при нагреве она расширяется и ее становится больше, после того, как она обошла ваши квартиры и остыла, объем воды за счет остывания уменьшился, но в тоннах он будет тот же. На распечатке если смотреть колонки М1 и М2 это хорошо видно. Некоторая разница здесь вызвана погрешностью приборов, в соответствии с правилами учета тепла погрешность может достигать на одном расходомере 2%. Также небольшая погрешность вызывается тем, что давление на узлах учета в домах потребляющих тепла менее 0,5 Гкал в час, может не измеряться, а программироваться по фактическому давлению в ИТП, поскольку давление влияет на общий учет незначительно, примерно на 0,1% общей точности измерения тепловой энергии. И главная ошибка — градусы или в данных расчетах разница температур между подающим и обратным трубопроводом, колонка dt (обведена синим) о которой забыли совсем.
Как правильно посчитать сколько Гкал в 1 кубометре горячей воды?
Правильно необходимо считать так, смотрите колонки обведенные синим. Qо / М1/ dt или 84,082 / 7375,03 / 11,46 = 0,0009948 или это и есть 0,001 Гкал в 1 кубометре воды, как видите это величина неизменна для всех. А вот за счет чего экономит погодозависимая автоматика и как она устроена читайте на сайте в следующих статьях.
Единицы тепловой энергии
Калория (Кал) – единица тепловой энергии;
Ватт (Вт) – единица тепловой или электрической энергии;
Джоуль (Дж) – единица измерения работы и энергии в системе СИ;
1 Вт = 859,8 кал/час;
1Мвт = 0,86Гкал;
Пример: 25 МВт = 25 * 0,86 = 21,5Гкал
1 кКал/час = 1,163 Вт;
1Гкал/час = 1,163 мВт;
1 Дж = 0,2388 кал;
1 ГДж = 0,2388 Гкал
Пример: 25 ГДж = 25 * 0,2388 = 5,97 Гкал
1Ккал = 1000 кал; 1 Мкал = 1000 Ккал = 1000 000 кал; 1 Гкал = 1000 Мкал = 1000 000 000 кал
Расход теплоносителя по тепловой нагрузке
G (м3 /час) = Q Гкал/час * 1000 / (Тпод. – Т обр.)°С,
где : Q Гкал/час – распологаемая тепловая энергия;
Тпод. – температура теплоносителя в подающем трубопроводе;
Т обр. – температура теплоносителя в обратном трубопроводе.
Пример расчета :
Тепловая энергия Q = 2,7 Гкал/час;
Договорные значения подачи теплоносителя (Температурный график в договоре теплоснабжения) : 120/ 80 , Т под. = 120С ; Т обр. = 80С
Расход теплоносителя: G = 2,7 * 1000 / (120-80) = 65,50 м3/час
Определить скорость воды в трубе
Скорость движения воды определяется по формуле: V (м/с) = 4Q/π D2,
где: Q – расход воды в м3/сек; π = 3,14 ;
D – диаметр трубопровода в м2;
Пример расчета:
Расход воды Q = 5 м3/ час = 5 м3/ 3600 с = 0, 001388 м3/ с; Ду трубы = 50 мм = 0, 05 м;
Скорость воды в трубе: V = 4 *0,001388 / 3,14 * 0,005*0,005 = 0,707 м/с
При расчетах систем Ду (диаметр условный ) трубопровода определяется из условия, что средняя скорость
теплоносителя в запорных устройствах, во избежание гидроудара при закрытии, не должна превышать 2 м/с.
Скорость движения теплоносителя в трубах в зависимости от допустимого уровня звука:
не более 1,5 м/с в общественных зданиях и помещениях; не более 2 м/с в административно-бытовых зданиях и помещениях; не более 3 м/с в производственных зданиях и помещениях.
(минимальная скорость движения воды из условия удаления воздуха V = 0, 2- 0,3 м/с)
Kv (Kvs) клапана – характеристика пропускной способности клапана – условный объемный расход воды через полностью открытый клапан, м 3 /час при перепаде давлений 1 Бар при нормальных условиях. Одна из основных характеристик клапана
, где G – расход жидкости, м 3 /час;
Δp – перепад давления на полностью открытом клапане, бар
При подборе клапана рассчитывается значение Kv, затем округляется в большую сторону до ближайшего значения возможных Kv клапана.
Рекомендуемый запас безопасности 20%
Пример расчета:
G = 15 м3/час, Р1 = 8 бар; Р2 = 6 бар;
Kv = 15 / √ 2 = 10,63 м3/час
Находим ближайшее в большую сторону значение в паспорте клапана = 16 м3/час
Размеры фланцев плоских приварных ГОСТ 12820-80
Выбор длины болтов для фланцевых соединений
Вариант 3
У нас остался последний вариант, в ходе которого мы рассмотрим ситуацию, когда на доме отсутствует счетчик тепловой энергии. Расчет, как и в предыдущих случаях, проведем по двум категориям (тепловые энергозатраты на квартиру и ОДН).
Выведение суммы на отопление, проведем при помощи формул №1 и №2 (правила о порядке расчета тепловой энергии с учетом показаний индивидуальных учетных приборов или согласно установленным нормативам для жилых помещений в гкал).
Расчет 1
Формула №1: 1,3 х 1 400 = 1820 руб., где:
- 1,3 гкал – показания индивидуального счетчика;
- 1 400 р. – утвержденный тариф.
Формула №2: 0,025 х 70 х 1 400 = 2 450 руб., где:
- 0,025 гкал – нормативный показатель расхода тепла на 1 м² жилой площади;
- 70 м² – общая площадь квартиры;
- 1 400 р. – утвержденный тариф.
Как и во втором варианте, платеж будет зависеть от того, оборудовано ли ваше жилье индивидуальным счетчиком на тепло. Теперь необходимо выяснить объем теплоэнергии, которая была израсходована на общедомовые нужды, и выполнять это нужно по формуле №15 (объем услуги на ОДН) и №10 (сумма за отопление).
Расчет 2
Формула №15: 0,025 х 150 х 70 / 7000 = 0,0375 гкал, где:
- 0,025 гкал – нормативный показатель расхода тепла на 1 м² жилой площади;
- 100 м² – сумма площади помещений, предназначенных для общедомовых нужд;
- 70 м² – общая площадь квартиры;
- 7 000 м² – общая площадь (всех жилые и нежилые помещения).
Формула №10: 0,0375 х 1 400 = 52,5 руб., где:
- 0,0375 – объем тепла (ОДН);
- 1400 р. – утвержденный тариф.
В результате проведенных подсчетов мы выяснили, что полная оплата за отопление составит:
- 1820 + 52,5 = 1872,5 руб. – с индивидуальным счетчиком.
- 2450 + 52,5 = 2 502,5 руб. – без индивидуального счетчика.
В приведенных выше расчетах платежей за отопление были использованы данные о метраже квартиры, дома, а также о показателях счетчика, которые могут существенно отличаться от тех, которые есть у вас. Все что вам нужно, это подставить свои значения в формулу и произвести окончательный расчет.
Прежде чем перейти к расчетам по оплате за тепло по счетчику давайте вспомним от чего эти затраты зависят напрямую, где мы теряем свои деньги и на чем можем экономить. Оплата за тепло по счетчику – утечки. В предыдущих статьях мы разобрали, что такое утечки воды из системы отопления и Гкал что это? или как перевести Гкал/час в Гкал?
Мы выяснили, что утечки это:
- плохо набитые сальники на задвижках;
- порывы в системе отопления;
- несанкционированный отбор воды для собственных нужд;
- умышленный сброс теплоносителя в канализацию нерадивыми жильцами, например при плохо греющих, по их мнению, батареях или для создания «циркуляции» в забитой грязью системе отопления.
И в плотную подошли к вопросу вычисления оплата за тепло по счетчику и расчету стоимости тепла или тепловой энергии для отопления вашей квартиры.
Для любознательных — сколько Гкал в кубе горячей воды?
Необходимые характеристики

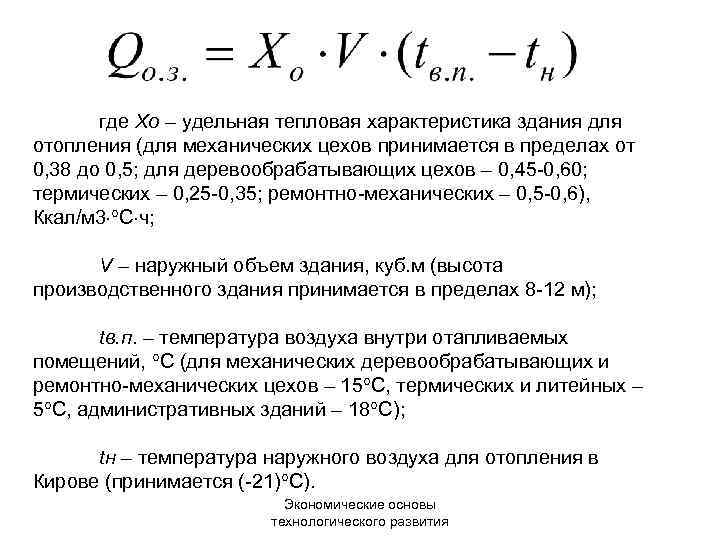

При определении тепловой мощности для отопительной системы, следует учитывать многие характеристики жилища, среди которых:
Схема монтажа системы отопления.
тип и величина объекта (квартира, загородный дом с двумя, тремя или четырьмя этажами, коттедж и т.д.); архитектурная часть (берутся во внимание размеры полов, наружных стен, крыши, дверных и оконных проемов); температурные режимы, присутствующие в каждой комнате жилища (по умолчанию можно использовать СНиПы 2.04.05-91); конструкции полов, крыши и наружных стен (типы используемых материалов, толщина утепляющих прослоек и т.д.); функциональное назначение имеющихся помещений (жилые и нежилые); специальные данные (продолжительность отопительного сезона, количество проживаемых человек и т.д.); количество точек, предназначенных для разбора теплой воды. При расчетах специалисты настоятельно рекомендуют учитывать все эти параметры. Ведь только тогда удастся получить наиболее четкие результаты, относительно величины тепловой мощности для системы отопления вашего дома
Ведь только тогда удастся получить наиболее четкие результаты, относительно величины тепловой мощности для системы отопления вашего дома
При расчетах специалисты настоятельно рекомендуют учитывать все эти параметры. Ведь только тогда удастся получить наиболее четкие результаты, относительно величины тепловой мощности для системы отопления вашего дома
Однако нередко при расчетах берут во внимание только часть из них, но при этом прибавляют от 10 до 25% к полученной мощности
Формулы

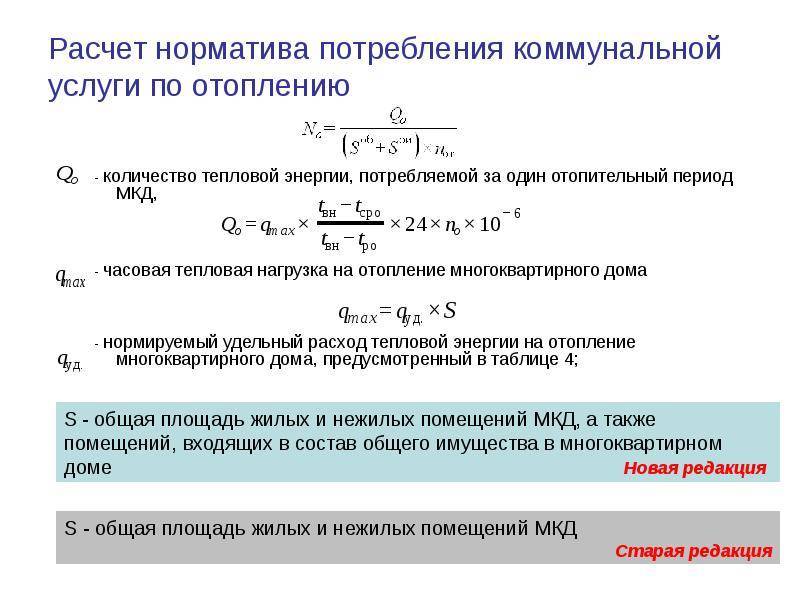

Алгоритм расчета платы по нормативам за отопление такой: площадь квартиры умножается на норматив, после чего получается объем тепловой энергии, необходимый для достаточного обогрева жилплощади.
Правительством было признано обязательной установка общедомовых приборов учета тепла. И если его на доме нет, то оплата будет начисляться со штрафом и коэффициентом 1, 5.
Сумма за отопление в платежной квитанции обозначает количество потребленного тепла, она появляется, исходя из:
- показаний личного квартирного счетчика тепла;
- показаний общедомового счетчика, приходящихся на вашу долю;
- нормативов на отопление при отсутствии общедомового счетчика.
Варианты расчета оплаты
Методика расчета зависит от следующих факторов:
- Отсутствие ОДПУ в доме.
- Наличие в доме ОДПУ, но нет ИПУ.
- Наличие ОДПУ и ИПУ во всех квартирах и нежилых помещениях МКД.
- Установлен ОДПУ, а ИПУ имеется только в одной или нескольких квартирах.
- Наличие не менее 50% помещений МКД распределителей.
Рассмотрим каждый вариант в отдельности по формулам расчета, в которых используются следующие значения:
- Sоб – общая площадь (S) всех помещений, расположенных в МКД.
- Si – общая S помещения, для которого производится расчет.
- Pi – размер платы за обогрев квартире.
- TT – тариф на теплоэнергию.
- Vin – объем тепла (V), потребленного в многоквартирном доме, определенный по показаниям ИПУ.
- Viодн – V теплоэнергии, предоставленный в МКД, оборудованный ОДПУ, кроме V тепла, потребленного в помещениях.
- Vд – V теплоэнергии по показаниям ОДПУ за расчетный период тепловой энергии.
- Nt — норматив потребления тепловой энергии.
Вариант 1. По нормативу без прибора учета
Значит, плата за отопление рассчитывается из:
- утвержденного норматива на отопление в вашем регионе;
- утвержденного тарифа на отопление для вашего поставщика тепла;
- площади вашей квартиры (кроме площадь балкона).
Формула выглядит так: Pi = Si x Nt x Tt
Если в МКД не установлен ОДПУ, хотя есть техническая возможность его установить, то при расчете оплаты используется повышающий коэффициент 1,5.
Вариант 2. ОДПУ имеется, но счетчики отопления в квартирах не установлены
Формула расчета действует, если ни в одной из квартир нет ИПУ: Pi = Vд х Si / Sоб x Tт
То есть, берется общий V тепла, потребленного в МКД, определяется доля тепловой энергии, приходящейся на вашу квартиру. Получившееся количество тепла в Гкал умножается на тариф, действующий в вашем регионе.
Вариант 3. Установлен не только ОДПУ, но и ИПУ во всех квартирах и нежилых помещениях на 100%
Данный расчет производится:
- для квартиры в МКД, оборудованной ИПУ;
- при наличии общедомового прибора учета;
- в многоквартирном доме отсутствуют нежилые помещения;
- все помещения МКД имеют ИПУ на отопление;
- расчет платы за отопление проводится в отопительный период.

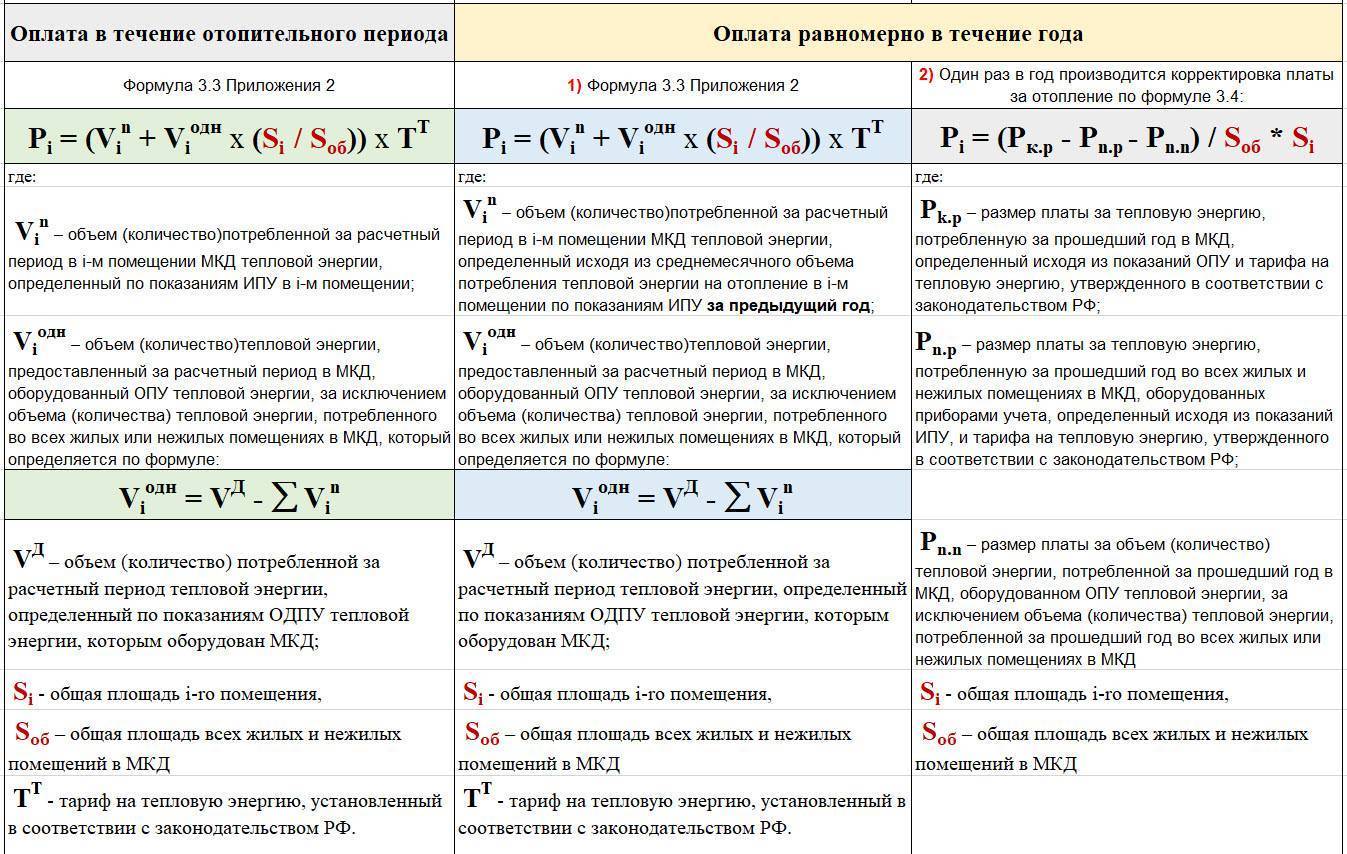

В данном случае в расчет принимается формула: Pi = (Vin+ Viодн x Si / Sоб) x TT
То есть, к количеству тепловой энергии по квартире прибавляется часть общедомового потребления тепла и умножается на действующий тариф.
На общедомовые нужды объем тепла рассчитывается так: Viодн = Vд — ∑iVin
Как рассчитывается плата за отопление по формуле:
- общая S квартиры (Si) – 45 м2;
- общая S всех жилых помещений (Sоб) – 6000 м2;
- V тепловой энергии по показаниям ИПУ (Vin) – 0,5 Гкал;
- V тепла по показаниям ОДПУ (Vд) – 140 Гкал;
- V тепловой энергии по показаниям индивидуальных счетчиков всех помещений в МКД (∑Vin) – 105 Гкал;
- тариф на тепловую энергию (Тт) – 1650 руб./ГкАл.
Размер оплаты за отопление по квартире производится так:
- Рассчитывается объем тепла, предоставленного в жилой МКД, оборудованный ОДПУ, кроме объема тепловой энергии, потребленного во всех жилых и нежилых помещениях. Определяется по формуле: 140 Гкал – 105 Гкал = 35 Гкал.
- Размер платы рассчитывается по формуле: (0, 5 Гкал + 35 Гкал х 45 м2/6000 м2) х 1650 руб. = 1258,13 руб.
Итого, плата за отопление в данной квартире будет составлять 1258,13 рублей.
Вариант 4. Стоит ОДПУ, ИПУ установлен только в одной или нескольких квартирах
Расчет ведется по следующей формуле: Pi = (Vi+Si х (Vд-∑Vi)/Sоб) x TT
Если квартира в таком МКД без счетчика, то действует такая формула: Vi = Si х ∑VИПУ/∑SiИПУ
Для расчета берется средний объем тепла на 1 кв. м в квартирах с ИПУ и умножается на площадь конкретной квартиры. К значению прибавляется доля тепла на общедомовые нужды, что пропорционально соотношению площади квартиры и суммы площадей всех помещений в доме.
То есть здесь такой же принцип, что и при расчете за отопление в МКД, где все квартиры имеют установленные ИПУ.
Учетные приборы для домов и квартир
Специальный прибор позволяет точно подсчитывать тарифы за водоснабжение, электричество, газ и тепло. Пользователям разрешается устанавливать теплосчетчик для фиксации расходов тепловой энергии. Устройство производит измерение в Гкал/ч, кВт/ч и кДж/ч. На сегодняшний день популярны.
Крыльчатые счетчики
Крыльчатый счетчик эффективно работает при температуре ниже 22 градусов
Счетчик имеет вид механизма с перпендикулярным расположением оси вращения. Модель характеризуется низкой чувствительностью, что позволяет точно измерять тепловые затраты. Регуляторы подходят для помещений с хорошей теплоизоляцией, температурными показателями в +26 градусов. Крыльчатый аппарат при функциях корректировки температуры до +22 градусов считает минимум Гкал.
Преимущества:
- недорогая стоимость;
- запитка от батареек;
- простота использования;
- точность замеров.
Минусы:
- риск поломок вследствие гидроудара;
- быстрый износ механизма;
- повышение давления в системе;
- при заклинивании крыльчатки водопоток не пропускается.
Приборы с регистраторами скачков
Электронные приборы стоят дороже, но точнее считают гигакалории
Импульсный аппарат производит удаленное снятие показаний с 2-16 каналов, поэтому подходит для частного или многоквартирного дома. Учет и передача данных производится на ЖК-монитор, через разъемный интерфейс, на ноутбук или компьютер при помощи сетевого кабеля, через GSM-сеть.
Сценарий, по которому нужно измерить показания, задает пользователь. Ультразвуковые приборы могут подключаться к системе водо-, газоснабжения, являются частью АСКУЭ или совмещаются с системой «умный дом».
Преимущества:
- множество вариантов для общедомовых и частных измерений;
- возможность интеграции в несколько учетных систем;
- прочность за счет отсутствия подвижных узлов;
- красивый внешний вид и компактность;
- защита от пыли и влаги – счетчик можно поставить на кухне или на улице;
- прочный корпус;
- функции самодиагностики неполадок;
- обширная коммуникация;
- выполнение со съемным вычислительным блоком или без него;
- период между проверками – 6 лет, между заменами – 10 лет.
Минусы:
- высокая стоимость;
- коммуникационные возможности зависят от специфики выхода;
- затраты на приобретение расходомеров, датчиков давления, модулей ДУ для приборов базовой комплектации.
Угольный эквивалент энергии, условное топливо
Калория – это количество теплоты, которое требуется для нагрева одного кубического сантиметра воды на 1 градус Цельсия. Гигакалория — , это миллиард калорий. В одном кубическом метре – 1 миллион сантиметров. Таким образом, чтобы нагреть куб воды на 1 градус, потребуется миллион калорий или 0,001 Гкал.
Как понятно из определения, размер 1 калории невелик. По этой причине для вычисления больших величин, особенно в энергетике, она не используется. Вместо нее употребляется такое понятие, как гигакалория. Это величина, равная 109 калорий, а записывается она в виде сокращения «Гкал». Получается, что в одной гигакалории один миллиард калорий.
T1 – температурный параметр горячей воды (измеряется в привычных градусах Цельсия). В данном случае более уместно будет брать в расчет ту температуру, которая характерна для определенного рабочего давления. Этот показатель имеет специальное название – энтальпия. Но в случае отсутствия требуемого датчика можно принять за основу ту температуру, которая будет максимально приближена к энтальпии.
Как понятно из определения, размер 1 калории невелик. По этой причине для вычисления больших величин, особенно в энергетике, она не используется. Вместо нее употребляется такое понятие, как гигакалория. Это величина, равная 109 калорий, а записывается она в виде сокращения «Гкал». Получается, что в одной гигакалории один миллиард калорий.
T1 – температурный параметр горячей воды (измеряется в привычных градусах Цельсия). В данном случае более уместно будет брать в расчет ту температуру, которая характерна для определенного рабочего давления. Этот показатель имеет специальное название – энтальпия. Но в случае отсутствия требуемого датчика можно принять за основу ту температуру, которая будет максимально приближена к энтальпии.
Некоммерческая организация “Региональный оператор — Фонд капитального ремонта многоквартирных домов в Хабаровском крае” стал пионером в реализации данного вида работ в рамках региональной Программы капитального ремонта общего имущества в многоквартирных домах, сообщили в пресс-службе министерства жилищно-коммунального хозяйства Хабаровского края.
KТ.П — коэффициент, учитывающий тепловые потери трубопроводами систем горячего водоснабжения и затраты тепловой энергии на отопления ванных комнат.
Значения коэффициента KТ.П, учитывающего тепловые потери трубопроводами систем горячего водоснабжения и затраты тепловой энергии на отопление ванных комнат, определяются по таблице 1.
И так мы получили, что в самые сильные морозы на отопления нашего дома площадью 53 квадратных метра, в час мы сожжем 0,632 м3 газа. Конечно, если на улице теплее и газа уйдет меньше.
Помимо этой величины иногда используется и несколько меньшая — Ккал (килокалория). В ней помещается 1000 кал. Таким образом, можно считать, что одна гигакалория — это миллион килокалорий.
Начну с ГОСТа, регламентируется теплота сгорания документом ГОСТ 5542-2014, в котором указаны два рекомендуемых параметра по физико-химическим показателям.
Для чего нужен тепловой расчет?
Как умудрялись обходиться без тепловых расчётов строители прошлого?
Сохранившиеся купеческие дома показывают, что всё делалось просто с запасом: окна поменьше, стены – потолще. Получалось тепло, но экономически не выгодно.
Теплотехнический расчёт позволяет строить наиболее оптимально. Материалов берётся ни больше – ни меньше, а ровно столько, сколько нужно. Сокращаются габариты строения и расходы на его возведение.
Вычисление точки росы позволяет строить так, чтобы материалы не портились как можно дольше.
Для определения необходимой мощности котла также не обойтись без расчётов. Суммарная мощность его складывается из затрат энергии на обогрев комнат, нагрев горячей воды для хозяйственных нужд, и способности перекрывать теплопотери от вентиляции и кондиционирования. Прибавляется запас мощности, на время пиковых холодов.
При газификации объекта требуется согласование со службами. Рассчитывается годовой расход газа на отопление и общая мощность тепловых источников в гигакалориях.
Нужны расчёты при подборе элементов отопительной системы. Обсчитывается система труб и радиаторов – можно узнать, какова должна быть их протяжённость, площадь поверхности. Учитывается потеря мощности при поворотах трубопровода, на стыках и прохождении арматуры.
При расчетах затрат тепловой энергии могут пригодиться знания, как перевести Гкал в Квт и обратно. В следующей статье подробно рассмотрена эта тема с примерами расчета.
Полный расчет теплого водяного пола приведен в этом примере.
Понятие энергии, единицы измерения
Тема 2. Энергия и энергоресурсы
С понятием энергия человек сталкивается постоянно и подчас не задумывается о глубоком смысле. Энергия определяется как общая количественная мера различных форм движения материи. В соответствии с разнообразием форм движения и различают механическую, тепловую, электрическую, ядерную, химическую и другие виды энергии.
В соответствии с законом сохранения, открытым М.В. Ломоносовым, энергия не теряется, а сохраняется и преобразуется в другие виды энергии.
Поэтому энергия является тем стержнем, который связывает воедино все процессы и явления материального мира. Для объектов энергетики энергетический анализ является основным инструментом исследования процессов преобразования энергии с проверкой на каждом этапе технологического процесса выполнения условия баланса энергии. В процессе преобразования часть энергии может изменять свой вид, что часто усложняет количественный учет и проверку баланса.
Именно потребности измерений энергии на заре развития электротехники стимулировали активное обсуждение на международных выставках 1851 года в Лондоне и 1855 года в Париже необходимости введения единой системы мер и весов. На I Международном конгрессе электриков, состоявшемся в 1881 году, был предложен проект полной системы единиц СГС, в основу которой были положены сантиметр как единица длины, грамм как единица массы и секунда как единица времени. Но применение этой системы в инженерных расчетах создавало определенные трудности из-за малости основных единиц. В 1918 году во Франции, а в 1927 году и в СССР была принята система единиц МТС на основе метра, тонны и секунды. Однако и она оказалась неудобной, но уже из-за другой крайности.
В октябре 1960 года XI Генеральная конференция по мерам и весам утвердила проект единой системы единиц, над которым специальная комиссия работала с 1954 года. Эта система стала известна под наименованием Международная система единиц СИ. В 1961 году в СССР был утвержден ГОСТ 9867-61 «Международная система единиц», которым устанавливалось предпочтительное применение единиц СИ во всех областях науки, техники, образования и народного хозяйства.
Основными единицами СИ являются семь следующих единиц: длины – метр, массы – килограмм, времени – секунда, силы электрического тока – ампер, температуры – кельвин, количества вещества – моль, силы света – кандела.
Кроме основных единиц в состав СИ вводится большое число производных величин, определяемых по отраслям науки и техники. Ниже в табл. 3 приведены производные единицы СИ, которые применяются в электротехнике.
Таким образом, несмотря на разнообразие видов энергии все они измеряются в джоулях. Для механической работы, например, один джоуль определяется работой, выполненной единицей силы на пути в один метр, т.е. 1Дж=1Н#903 1м.
Производные единицы системы СИ Таблица 3
Гигакалория и гигакалория/час: в чем разница
Помимо рассматриваемой вымышленной величины, в квитанциях иногда встречается такое сокращение, как «Гкал/час». Что же оно означает и чем отличается от обычной гигакалории?
Данная единица измерения показывает, какое количество энергии было использовано за один час.
В то время как просто гигакалория – это величина измерения потребленного тепла за неопределенный промежуток времени. Лишь от потребителя зависит, какие временные рамки будут указаны в этой категории.
Значительно реже встречается сокращение Гкал/м 3. Оно означает, сколько гигакалорий нужно использовать, чтобы нагреть один кубический метр вещества.
Соотношение единиц измерения
1 дюйм | = 2,54 см | 1 миллиметр | = 0,03937 дюйма | |
1 фут | = 0,3048 м | 1 сантиметр | = 0,3937 дюйма | |
1 ярд | = 0,9144 м | 1 дециметр | = 0,3281 фута | |
1 род | = 5,0292 м | 1 метр | = 3,281 фута | |
1 чейн | = 20,117 м | 1 метр | = 1,094 ярда | |
1 фурлонг | = 201,17 м | 1 декаметр | = 10,94 ярда | |
1 миля | = 1,6093 м | 1 километр | = 0,6214 мили | |
1 морская миля | = 1,8532 м | 1 километр | = 0,539 морской мили |
1 кв. дюйм | = 6,4516 кв. см | 1 кв. сантиметр | = 0,1550 кв. дюйма | |
1 кв. фут | = 929,03 кв. см | 1 кв. метр | = 1,550 кв. дюйма | |
1 кв. ярд | = 0,8361 кв. м | 1 ар | = 119,60 кв. ярда | |
1 акр | = 4046,9 кв. м | 1 гектар | = 2,4711 акра | |
1 кв. миля | = 259,0 га | 1 кв. километр | = 0,3861 кв. мили |
1 куб. дюйм | = 16,387 куб. см | 1 куб. сантиметр | = 0,061 куб. дюйма | |
1 куб. фут | = 0,0283 куб. м | 1 куб. дециметр | = 0,035 куб. фута | |
1 куб. ярд | = 0,7646 куб. м | 1 куб. метр | = 1,308 куб. ярда |
Рассчитываем для квартиры
Математические операции для квартирного отопления следуют по тому же принципу: 10 квадратных метров – это расход в 1 киловатт тепла. Но расчёт осуществляется по иным показателям:
- Есть ли над или под квартирой помещение без отопления. Если есть квартира по соседству с отоплением, учитываем показатель 0,7. Если имеется помещение без отопления, изменения в расчёт не вносим. Если устроено подвальное или чердачное помещение, действует показатель 0,9.
- Внешние стены (количество стен, смотрящих наружу). Так, к примеру, для угловой квартиры нужно большее количество тепла. Если устроена только одна наружная стена, то используем в расчете цифру 1,1. Если уже 2 стены, то цифру 1,2. Три – 1,3. И так далее.
Это главные места, где нагретый воздух покидает жилое помещение.
- Качество и материалы окон. Если сооружены стеклопакеты, без арифметических изменений можно обойтись. Если – давние конструкции из дерева, полученное значение умножаем на 1,2.
Развитие мощности также происходит при приобретении котла с двумя контурами. Расчёт осуществляется по тем же схемам.
Последовательность выполнения расчетов
Расчет отопления по объему помещения в следующем порядке:
- Определение утечек тепла конструкции. Это необходимо для определения мощности котла и батареи. Тепловое поглощение следует для каждой комнаты, хотя бы одну одну внешнюу .тепловые Для проверки необходимо вычислить следующее: полученное значение раздела на площади по. В результате должно получиться число, равное 50-150 Вт/м2. Это стандартные значения, к которым предъявляются требования при расчетах. Большое отклонение от параметров настройки к стоимости всей тепловой системы.
- Выбор температурного режима. Низкие нормы нагрева в 442 Устанавливают следующие режимы температуры: 750С в котле, 650С в батареях или радиаторах, 200С в ноутбуке. Поэтому во время принятия неприятных ощущений необходима точность этих параметров.
- Расчет мощности батарей или радиаторов. Здесь за основу взяты данные по потере тепла в отдельном субъекте.
- Гидравлические расчеты. Это необходимо для сохранения здоровья. Согласно гидравлическому расчету диаметра трубы и параметра циркуляционного насоса.
- Следующим этапом расчета температуры является выбор типа котла. Он может быть промышленным или бытовым в зависимости от назначения отапливаемого помещения.
- Вычисление объема системы отопления. Это необходимо для определения объема расширительного бака или встроенного водяного бачка.
Расчет
Порядок расчета счета за отопление будет полностью зависеть от того, каким способом отапливается дом и какие отопительные приборы установлены в помещении. Существует несколько основных вариантов оборудования дома устройствами и приборами, от которых во многом зависит то, как рассчитывают отопление в квартире:
- В доме жилого типа установлен только один прибор, который является общим, а в квартирах и помещениях нежилого типа учетные приборы полностью отсутствуют.
- В доме установлен общий прибор, который нужен для учета отопления, но также и отдельные помещения в доме снабжены индивидуальными приборами.
- В доме полностью отсутствует общий прибор учета отопления.
Один из вариантов установки прибора учет тепла
В первую очередь, нужно выяснить, если в доме установлен один общедомовой прибор, а также есть ли в жилых или в помещениях нежилого типа другие приборы индивидуальные учета отопления.
