Монтаж УП

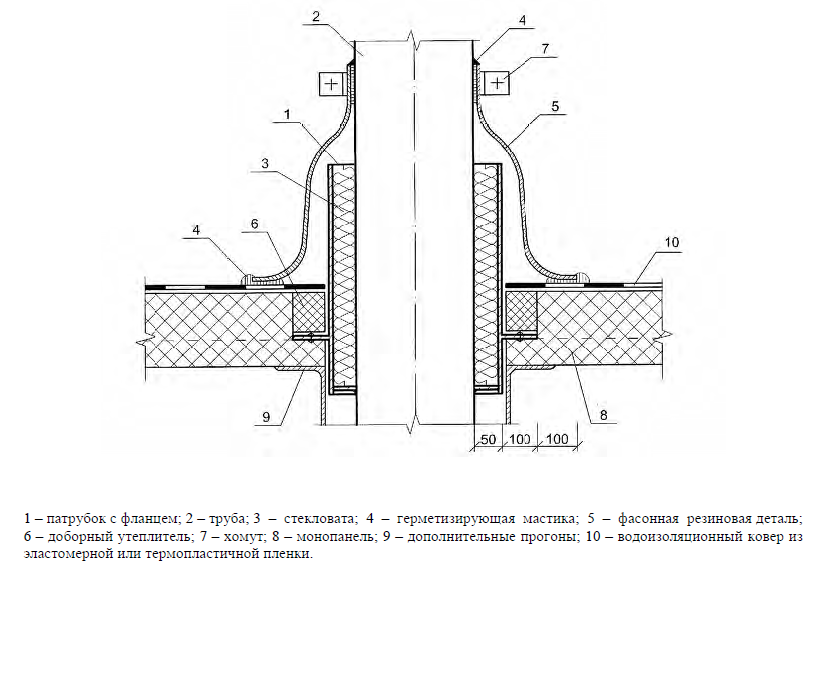

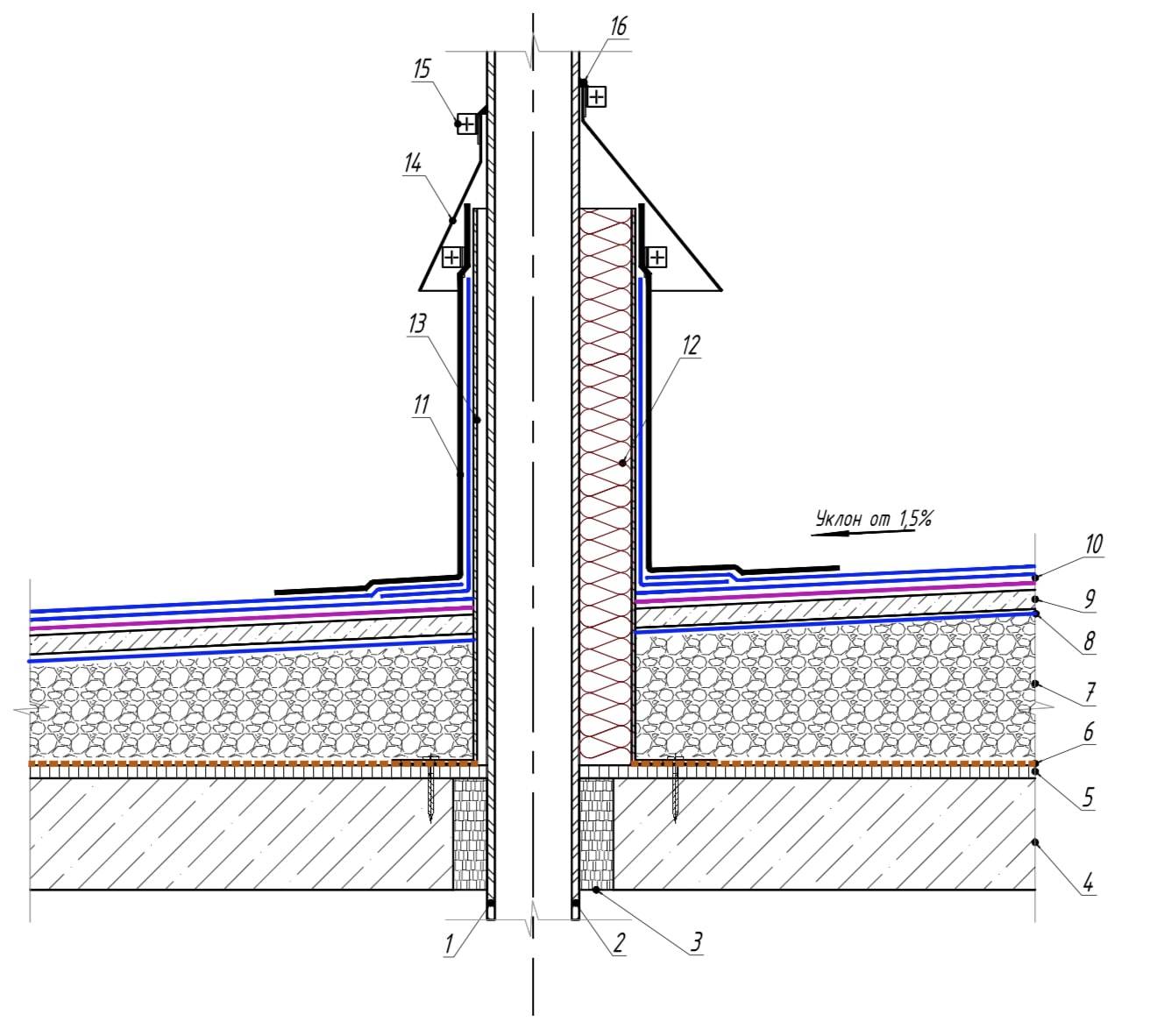

Конструкция крыши со встроенным в ней УП для выхода вентканала зачастую называют кровельной проходкой. Узел прохода фиксируется на крыше с помощью расчалок, закрепленных с помощью кронштейнов и хомутов. Патрубок УП, соединяется с фланцем, в качестве опоры зафиксированным на бетонном стакане анкерным креплением. Зачастую на кровельной проходке сооружается «юбка», защищающая стыки от попадания воды внутрь.
Выход вентканала и вентиляция мягкой кровли (в отличие от фальцевой) имеет некоторые особенности в монтаже УП. Делается он из стального оцинкованного листа вместе с минеральной ватой, служащей теплоизолятором. Внутри монтируются дефлекторы (также из оцинковки) или зонтики, предохраняющие от попадания влаги.
Вывод электропитания укладываем в пластиковые кожухи. Конструкция вентиляционного узла на мансардной крыше в таком варианте будет выполнять шумопоглощающую функцию.
Для железобетонных конструкций крыш в точках проходки устанавливают бетонные плиты с готовыми отверстиями для выхода вентиляционных каналов. Когда размер подобного отверстия не может обеспечить требуемых характеристик по надежности плиты перекрытия, то кровельную проходку и вентиляционный выход следует сооружать в монолитном бетоне.
Монтаж вентиляционного выхода на кровлю.
Виды и общие характеристики конструкций
Узлы прохода вентиляции через кровлю — это общее название, профессионалы именуют эти конструкции просто: кровельная проходка.
По такому же принципу монтируются:
- дымоходы из металлических утепленных сэндвич-труб;
- штоки телевизионных антенн;
- фановая (канализационная) вентиляция;
- подкровельные отдушники.

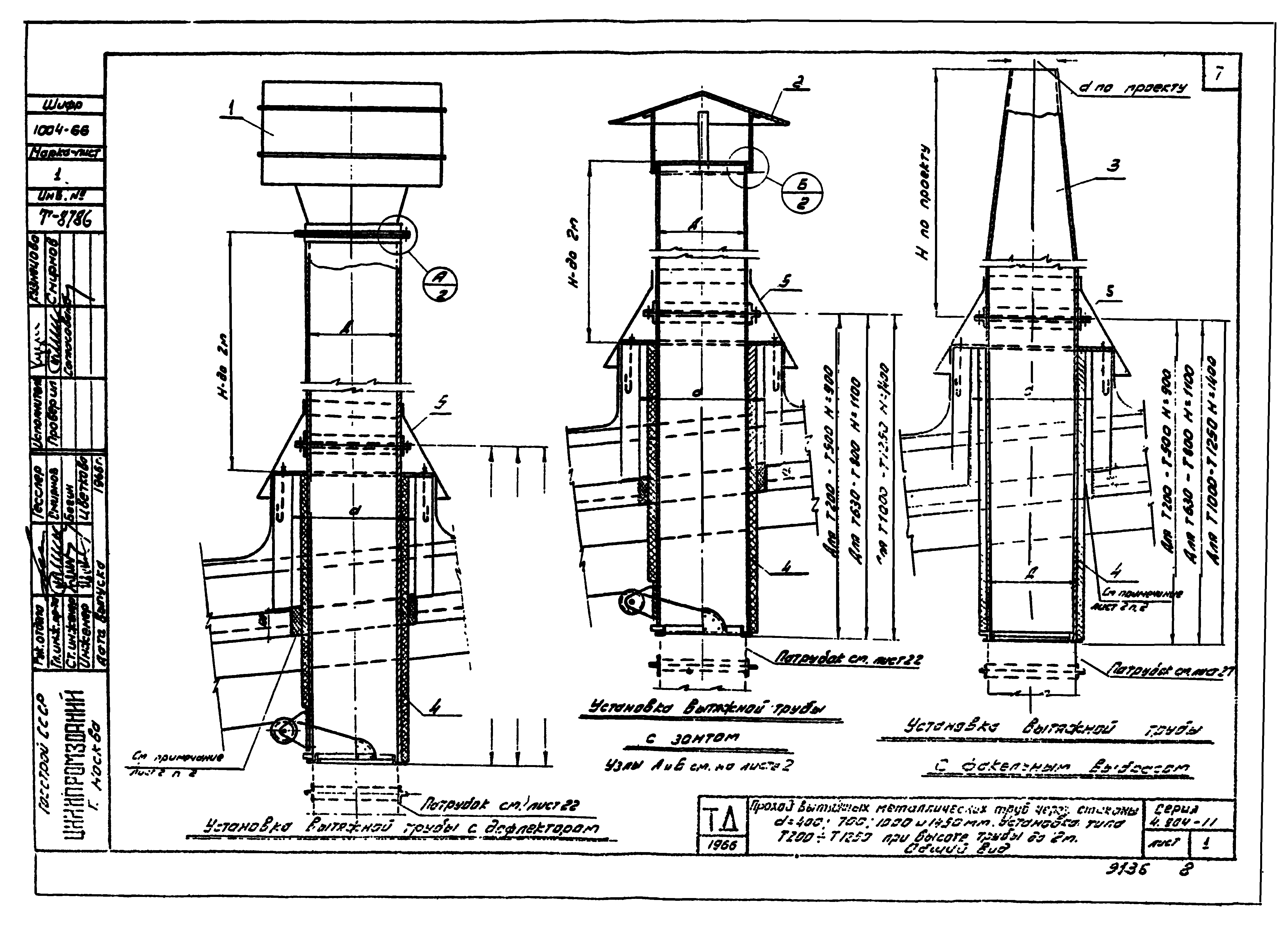

Общая схема узда прохода для кирпичного дымохода.
Виды кровельных проходок
Иллюстрации | Пояснения |
![]() | Кровельная проходка без клапана. Это самая простая проходка, ее обычно выбирают владельцы небольших частных домов, где нет необходимости в регулировке вентиляционного потока. Плюс цена такого узла вас приятно порадует. |
![]() | Кровельная проходка с клапаном. Такой узел прохода вентиляции, как правило, монтируют на мощных вентиляционных системах многоэтажных домов и административных зданий. На фото слева показан стальной переходной узел с клапаном, который крепится к бетонной кровле на анкерные болты. |
![]() | Кровельная проходка с утеплением и без утепления. В подавляющем большинстве случаев такие проходы сейчас утепляются. Как показано на схеме слева, для утепления применяется плотная базальтовая вата, но на холодных трубах, к примеру, для фановой вентиляции можно использовать пенопласт. Неутепленный проход вентиляции через кровлю монтируют только на холодных чердаках и при обустройстве подкровельной вентиляции. |
![]() | Регулируемые проходки. Здесь есть 2 вида конструкций: с автоматическим и ручным управлением. Задвижка на автоматических проходках оборудована электродвигателем и управляется автоматикой вентиляционной системы. |
Ручное управление. В механических системах с ручным управлением шибер регулируется при помощи передаточного механизма, иногда этот механизм оборудуют тросиком. |
Фирменный переходник, адаптированный под конкретный вид кровли всегда лучше, чем универсальная модель.
Маркировка изделий
Узлы прохода вентиляции через кровлю имеют свою особую маркировку. Разобраться в ней поможет инструкция:
- Любая подобная маркировка имеет вид «УП*-**». Литеры УП означают «узел проходной»;
- После этих литер может стоять цифра 1, 2 или 3:

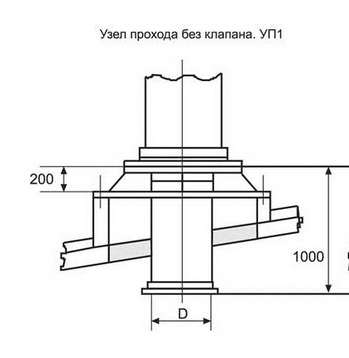

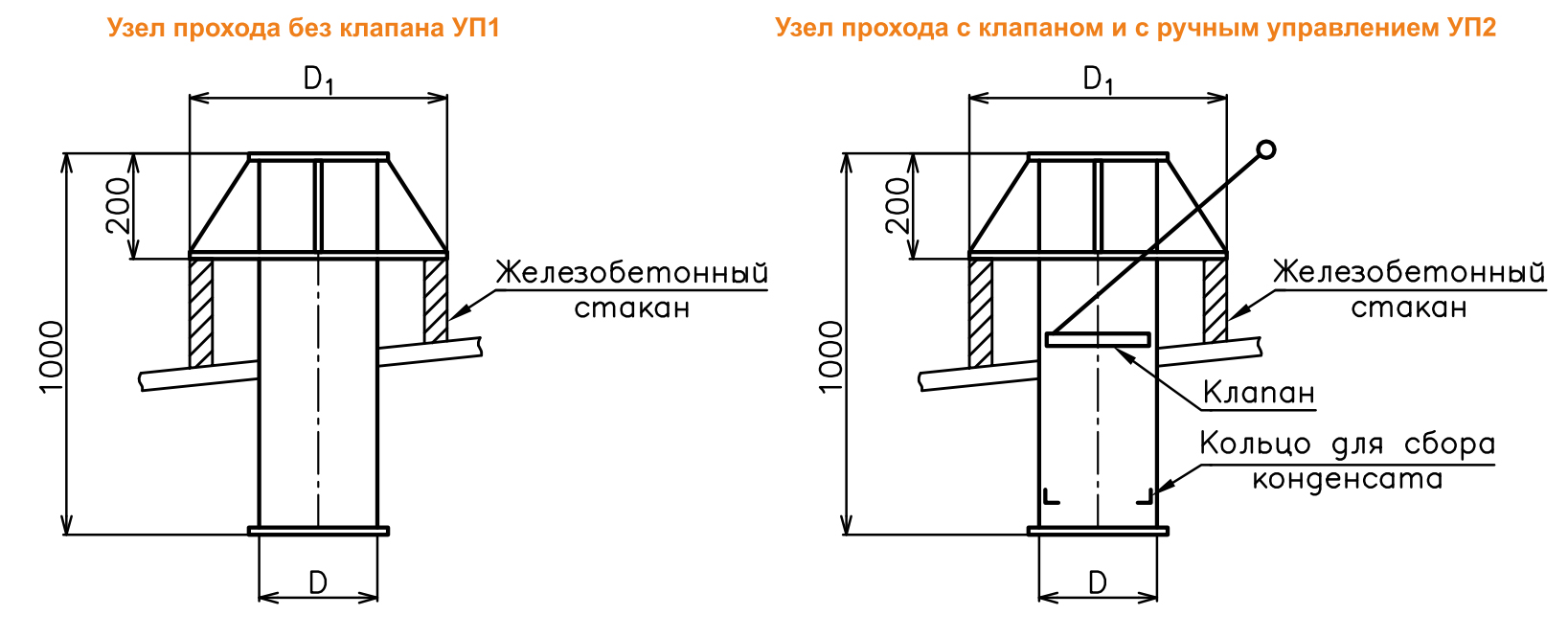

- Единица означает самый простой узел, он не оборудован клапаном и в нем нет кольца для сбора конденсата;
- Двойка указывает на наличие клапана с ручным управлением. Две следующие цифры после дефиса характеризуют не только диаметр вентиляционной трубы, по ним можно понять есть ли в данном изделии кольцо для сбора конденсата. Если за дефисом стоят цифры от 1 до 10, значит, кольца нет. Соответственно цифры от 11 до 21 говорят о наличии кольца для сбора конденсата;
- Тройка — это полностью укомплектованные узлы. В них есть клапан с автоматической регулировкой и кольцо для сбора конденсата. Правда при покупке нужно уточнять параметры — дело в том, что не все производители встраивают в базовую модель электродвигатель, за него придется платить отдельно;
Как я уже упомянул, стоящие после дефиса две цифры абсолютно во всех моделях говорят о сечении вентиляционной трубы. Причем, это не само сечение, а лишь его маркировка, конкретные данные указаны в таблице размещенной ниже.
Таблица с параметрами кровельных проходов.
Установка вентиляционного узла
Рассмотрим, как происходит установка узла прохода на кровле, изготовленной из твердых материалов.
Шаг 1. Из картона изготавливается выкройка по форме трубы узла прохода, но так как итоговое отверстие должно быть на 2-3 см больше, чем диаметр трубы, лучше шаблон сделать сразу с этим запасом. Далее выбирается место для выхода вентиляции – в идеале оно должно находиться недалеко от конька крыши, между стропилами, в соответствии с местом расположения всей вентиляционной системы. Шаблон прикладывается к кровельному материалу, обводится маркером – разметка перенесена.
Шаблон обводится маркером
Шаг 2. Далее в рамках нанесенной разметки на кровельном материале высверливается отверстие. Сквозь него вводится полотно режущего инструмента. Далее по нанесенной разметке вырезается отверстие под узел прохода.

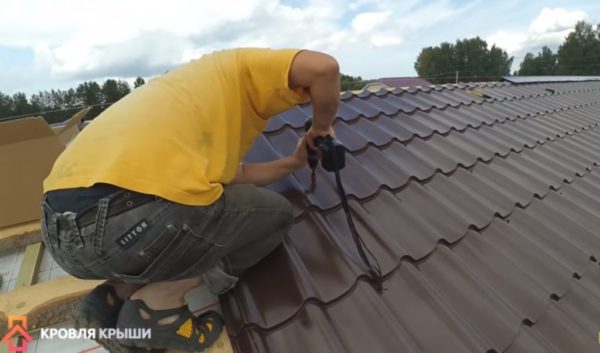

Сверлится отверстие
Теперь можно приступать к резке
Вырезается отверстие под узел прохода
Шаг 3. Сквозь изготовленное отверстие удаляются и другие материалы, находящиеся под кровлей. Это утеплитель, гидроизоляционный материал, части обрешетки. Чтобы было работать удобнее, снова используется старый шаблон, при помощи него разметка наносится уже непосредственно на эти материалы. Если конструкция крыши позволяет, то часть кровельного материала для упрощения работы можно пока снять. Также разметка может наноситься по контуру присоединительного фланца.

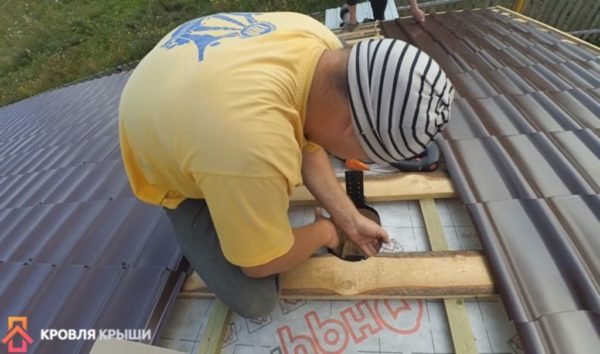

Вырезается часть обрешетки

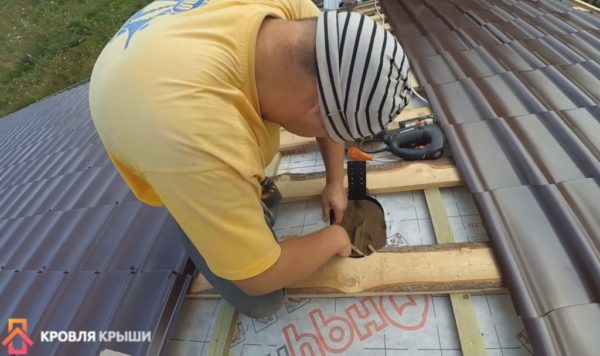

Вырезаются части других материалов кровельного пирога
Готово, теперь можно приступать к следующему этапу
Шаг 4. Края присоединительного фланца промазываются тонким слоем герметика.
Края фланца промазываются герметиком
Шаг 5. Присоединительный фланец заводится под гидроизоляционный материал. Последний фиксируется за счет небольших пластиковых штырьков – гидроизоляция просто накалывается на его края.
Фланец заводится под гидроизоляцию
Гидроизоляция накалывается на пластиковые штырьки
Шаг 6. Саморезами фланец фиксируется на стропилах или обрешетке кровли. Крепление также может производиться и изнутри кровли на стропила или обрешетку снизу.
Фланец прикручивается саморезами
Процесс фиксации фланца
Шаг 7. Далее лист кровельного материала с вырезанным отверстием возвращается на место, а на место отверстия накладывается нижний элемент узла прохода (колпак). Он соединяется с ранее установленным фланцем и кровлей при помощи саморезов.
Фиксация колпака
Шаг 8. Производится установка самой вентиляционной трубы. Некоторые модели оснащены небольшим строительным уровнем для удобства выравнивания этой детали конструкции.

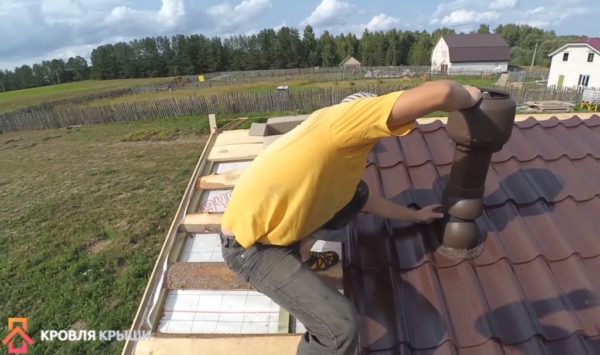

Установка вентиляционной трубы
Труба выравнивается с помощью встроенного уровня
Шаг 9. Труба фиксируется к колпаку при помощи кровельных саморезов, вкрученных по периметру основания. У этой модели всего требуется вкрутить 6 штук. Метки для них нанесены еще в заводских условиях.

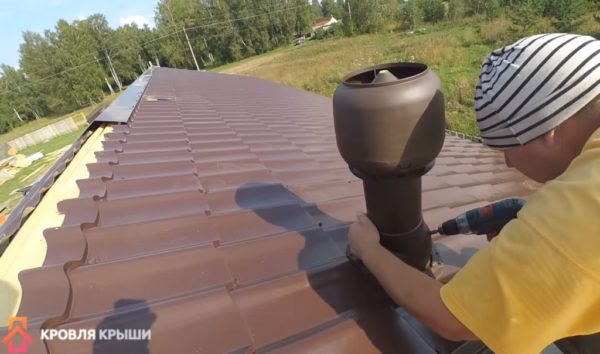

Фиксация трубы кровельными саморезами
Мастер флеш
Такая проходка может быть применена к любому типу кровли — шифер, черепица, металлическая крыша, заливка битума или плитка.
Прекрасно подходит для уплотнения дымоходов печей и каминов.
Данный вид изделия являет собой прекрасное сочетание цены и качества.
Master Flash отличает высокая профессиональная надежность, функциональность — это достигается за счет использования качественных материалов для применения.
Основная особенность этой проходки заключается в использовании усиленной полимерной резины, которая способна выдерживать большие нагрузки (температура до 138 градусов).
Полимерная резина не становится пластичнее от жары.
Оптимальное расположение
Профессиональные строители рекомендуют располагать трубу непосредственно над стояком. В таком случае продуктивность системы будет максимальной, что обуславливается отсутствием изгиба канала. При отсутствии возможности сделать такой монтаж для правильного соединения узлов нужно будет задействовать специальные гофрированные переходники.
На скатной крыше из металлочерепицы лучше ставить проходку возле самого конька. Так длинная часть трубы будет находиться под кровлей, в изоляции от внешних воздействий. Оставшийся короткий элемент сможет выдерживать любые удары ветра и другие процессы.
На этапе монтажа также важно учитывать высоту шахты над крышей. Слишком маленький показатель негативно скажется на тяге, а слишком высокий будет подвергаться воздействиям порывов ветра и быстро деформируется. Кроме того, его придется дополнительно фиксировать растяжками и прочими крепежными элементами
Кроме того, его придется дополнительно фиксировать растяжками и прочими крепежными элементами.
Согласно актуальным нормативам строительства оптимальная высота шахты над наклонной крышей должна составлять не больше 50 сантиметров. Если кровля плоская, показатель высоты равен 30 сантиметрам. При использовании крыши для обустройства открытых площадок для отдыха вентвыход должен подниматься как минимум на 2 метра.
Разновидности проходов вентиляции через кровлю
Типов проходных узлов через крышу существует несколько (рис. 2). На сегодняшний день отечественная промышленность выпускает такие узлы 5 типов, имеющие 11 стандартных размеров. Кроме того, в случае необходимости могут быть изготовлены такие узлы и по индивидуальным заказам. Сама система вентиляции может иметь клапан, перекрывающий движение воздуха в системе и имеющий ручное или дистанционное управление. При этом все они имеют соответствующую стандартную маркировку:
- Буквы УП с цифрами от 1 до 10 означают, что данные узлы не снабжены клапаном и воздух в них циркулирует все время, сохраняя вентиляционную систему постоянно действующей. Колец для сбора и отвода конденсата они тоже не имеют.
- Наличие в маркировке цифр от 2 до 10 информируют, что в системе есть клапан, способный перекрыть движение воздуха в системе, имеющий ручное управление, но кольцо для сбора влажного конденсата также отсутствует.
- Индекс УПЗ с цифрами до 21 свидетельствует, что в системе есть клапан на ручном или дистанционном управлении и конденсатное кольцо.
Клапанный узел включает в себя полотно, перекрывающее воздушный канал, противовес, тросик и управляющее устройство. Автоматика на клапан ставится в тех случаях, когда вентиляцию приходится переключать достаточно часто. Он может функционировать только в двух режимах: “открыто” и “закрыто”.
Проведение работ по жесткой кровле
Для обустройства узла прохода вентиляционного канала через крышу, покрытую жесткими кровельными материалами (черепица, шифер, профнастил и т.п.) используют квадратную конструкцию типа песочницы, зазоры вокруг которой заполняют невозгораемым теплоизолирующим материалом.
На ней должна быть выполнена небольшая отбортовка, чтобы предохранить теплоизоляцию от контакта с влагой, попавшей непосредственно на трубу. Вокруг металлической прямоугольной гильзы необходимо установить четыре детали фартука, которые в итоге охватят линию примыкания трубы к кровле со всех сторон.
Сначала устанавливают нижнюю деталь, затем монтируют боковые, после этого можно ставить элемент фартука сверху. Горизонтальную часть детали фартука, расположенную выше остальных, следует завести под кровельный материал. Остальные, т.е. боковые и нижний элементы, монтируют поверх кровли.
Перед началом монтажа промышленного узла перехода вентиляции через кровлю рекомендуется изучить устройство этого элемента и учесть рекомендации производителя
Галстуком называют длинный кровельный желоб, который должен быть предусмотрен кровельной конструкцией. Довольно часто при монтаже узла вентиляционного прохода удается обойтись без такого элемента. Чтобы уточнить этот момент, рекомендуется проконсультироваться у опытного кровельщика.
Фартук можно приобрести готовый, но такую конструкцию несложно изготовить самостоятельно. Для этого используют оцинкованную кровельную жесть толщиной 0,5 мм. Нежелательно использовать более толстый кровельный материал, поскольку его будет сложнее согнуть, чтобы придать необходимую форму.
Перепад температур воздуха внутри и снаружи вентиляции может привести к выпадению конденсата внутри конструкции, поэтому рекомендуется утеплить часть вентиляционного канала
Но и тонкую жесть для этих целей брать не следует, поскольку она не обладает достаточной надежностью. Размер фартука должен соответствовать размерам волны материала, который использован для кровли.
Для монтажа узла перехода под металлочерепицу вертикальную часть фартука изготавливают длиной как две кровельные волны, а горизонтальную часть- по трехкратной длине волны.
Эти размеры призваны создать достаточно большой заход фартука на горизонтальную плоскость трубы и наклонную плоскость покрытия, чтобы предотвратить попадание под материал кровли даже случайных брызг. Фартуки также монтируют с нахлестом устанавливаемого сверху элемента на расположенную ниже деталь.
Оптимальным считается перекрытие элементов равное ширине одного из них, но такая позиция достижима не всегда. Так, нахлест верхнего и боковых элементов фартука будет скрыто под материалом кровли, здесь сложно установить детали в правильной позиции.
Но с наложением нижнего и боковых частей фартука такая проблема отсутствует, рекомендуется точно выдержать необходимые размеры. Если есть необходимость, размеры деталей фартука после монтажа можно откорректировать с помощью ножниц по металлу.
Отбортовку следует выполнять только для верхнего и боковых элементов. Для нижнего такой корректировки не нужно, поскольку влага с него сходит на скат крыши и, возможно, на галстук.
Если узел перехода для вентиляционного канала установлен правильно, то подкровельное пространство будет надежно защищено от осадков и воздействия влаги
Этот элемент может быть установлен поверх кровли, чтобы оптимизировать удаление влаги. В такой ситуации на нижней детали фартука следует сделать небольшой изгиб в сторону галстука.
Кроме того, понадобится нижняя отбортовка. Если же установка галстука не предусмотрена конструкцией, то нижняя отбортовка на фартуке не нужна, однако выпуск для влаги следует сделать больше.
7 Пошаговая инструкция по монтажу
Процедура монтажа вентканала на кровельной конструкции не является слишком сложной. Ее с легкостью выполнит каждый желающий, но для этого нужно руководствоваться такой инструкцией:
- 1. В первую очередь следует разобраться с местом установки проходного узла на крыше.
- 2. На верхней волне металлочерепицы необходимо прочертить контуры будущего отверстия, прикладывая шаблон, который идет в комплекте с самим элементом.
- 3. После этого следует вырезать зубилом и ножницами по металлу отверстие сверху, а также проделать несколько отверстий в нижних слоях кровельного пирога.
- 4. Следуя за шаблоном, необходимо просверлить несколько отверстий для саморезов.
- 5. Затем остается очистить поверхность крыши от остатков влаги и пыли.
- 6. На нижнюю часть уплотнительной прокладки нужно нанести слой герметика.
- 7. Потом необходимо уложить прокладку в нужное место и закрепить в ней проходной элемент. Убедившись в надежности и правильности расположения конструкции, можно приступать к фиксации. Для этого используются шурупы.
- 8. В конце необходимо обеспечить герметичность выхода вентиляции на крышу со стороны чердака.
Исходя из вышесказанного, в установке вентканала на крыше практически нет никаких сложностей. Если заранее составить правильный проект, провести расчеты и изучить инструкцию монтажа, будущая система вентиляции будет работать наилучшим образом. При этом эксплуатационный срок кровли, которая пережила массу изменений из-за появления нового узла, никак не сократится. Но для этого нужно ответственно отнестись к предстоящим работам и соблюдать базовые правила монтажа.
https://youtube.com/watch?v=8HmaG33s7G8
Руководство по монтажу кровельной вентиляции Vilpe
Монтаж вентиляции Vilpe на мягкой кровле
Чтобы установить вентиляционные выходы в ходе монтажа мягкой черепицы, применяется проходной элемент Хуопа.
- К основанию кровли гвоздями крепится дополнительный кусок кровельного материала, размером 50х50 см. На этот кусок устанавливается проходной элемент, который обрисовывается по внутреннему контуру. Согласно этому контуру в основании мягкой кровли выполняется отверстие. Проходной элемент крепится к основанию гвоздями в соответствии с внешним диаметром фланца.
- Фланец промазывается битумным клеем.
- Выходы антенн, вентиляционные и другие выходы крепятся к проходному элементу, для чего используются входящие в комплект поставки шурупы.
Если имеющееся расстояние до конька мягкой кровли превышает один метр, необходима установка снегозадержателя перед вентиляционным элементом.
Для установки вентиляционных выходов Vilpe на уже смонтированную мягкую кровлю применяется проходной элемент Классик
- Проходной элемент устанавливается на смонтированную мягкую кровлю и обрисовывается в соответствии с внутренним контуром.
- Согласно полученному контуру вырезается отверстие в основании мягкой кровли.
- Проходной элемент крепится к основанию мягкой кровли с использованием гвоздей.
- Соединение герметизируется силиконом.
- Крепление выходов антенн, вентиляционных выходов и др. к проходному элементу выполняется с использованием шурупов, которые входят в комплект поставки.
Монтаж вентиляционных элементов на металлической кровле
Если установка вентиляционных выходов осуществляется на стадии монтажа металлической кровли, применяется проходной элемент Пелти.
- Шаблон, который входит в комплект поставки, накладывается на металлическую поверхность кровли и обрисовывается.
- Согласно полученному контуру вырезается отверстие.
- Резиновый уплотнитель крепится к профилю шурупами. Контур герметизируется силиконом.
- Петли, которыми снабжается уплотнитель, накидываются на штырьки, которые имеются на проходном элементе. Проходной элемент крепится к металлопрофилю с помощью шурупов.
- Выходы антенн, вентиляции и др. к проходному элементу крепятся с помощью входящих в комплект поставки шурупов.
Монтаж уплотнителя гидроизоляционного слоя
- Уплотнитель прикладывается и обрисовывается в соответствии с имеющимся отверстием в профиле по внутреннему контуру.
- Согласно обрисованному контуру вырезается отверстие.
- Шлейки, расположенные по нижнему и верхнему краю уплотнителя, прибиваются к обрешетке.
- Места соединения гидроизоляционного материала и уплотнителя обрабатываются силиконом.
При монтаже вентиляционных выходов на готовой кровле рекомендуется использование проходного элемента Классик.
Крепление выходов антенн, вентиляционных и других выходов к проходному элементу выполняется с помощью шурупов, которые входят в комплект поставки.
В случаях, когда расстояние до конька кровли превышает 1 метр, необходима установка снегозадержателя перед вентилятором Vilpe.
На металлическую кровлю

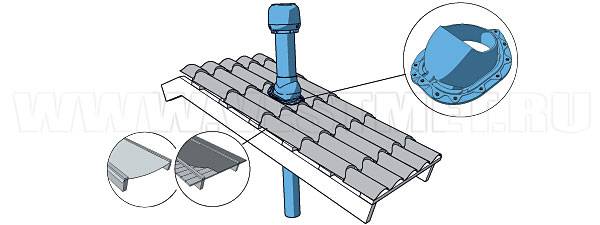

Установка проходного элемента Vilpe Muotokate
Проходной элемент VILPE MUOTOKATE для металлочерепицы с округлым профилем с длиной волны не менее 350 мм и высотой волны 25-45 мм.
Эффективная вентиляция мансарды — от теории к практике
Полноценное использование мансарды невозможно без правильной и эффективной вентиляции этого пространства.
Мансарда – это жилой чердак, который нуждается в циркуляции воздуха, как и любое жилое пространство дома, но для создания вентиляции дома с мансардой следует знать некоторые нюансы.
Это помещение находится над основными жилыми комнатами дома: спальни, гостиной, кухни, душевой комнаты. В процессе жизнедеятельности человека, в окружающий воздух выделяется тепло и влага, которая по законам конвекции поднимается вверх к перекрытию. Основное количество влажных воздушных масс, вентиляционная система дома выводит в атмосферу, но некоторая его часть проникает сквозь микрощели в перекрытии и попадает на жилой чердак.
В мансарде, не оснащенной вентиляцией, влажные воздушные массы поднимаются к потолку, проникают через отделочные материалы и потолок, и попадают в утеплитель, а за ним и в подкровельное пространство. Попадая в более холодную зону воздух, насыщенный парами воды, превращается в конденсат, который оседает на кровельном материале, утеплителе и деревянных конструкциях, вызывая их коррозию и приводя к их разрушению.
Независимо от того, жилое чердачное помещение или нет, грамотная вентиляция предотвращает от:
- Появления и накопления в подкровельном пространстве излишней влаги.
- Намокания утеплителя, что предотвращает потерю им теплоизоляционных качеств.
- Образований колоний грибов и очагов плесени на деревянных элементах кровли.
- Образования коррозии на металлических элементах кровли.
Вентиляция чердака над мансардой спасает от ее перегрева в жаркое время года, а также предотвращает образование наледи на кровельных свесах, в зимний период.
Особенности правильного воздухообмена
Естественная вентиляция в пространстве жилого чердака осуществляется через приточные и вытяжные отверстия, площадь которых зависит от его площади, в соотношении 0,2 м2/100 м2. Приток может осуществляться через установленные в окнах чердака клапана. Удаление влажного воздуха осуществляется через аэраторы, монтируемые в плоскость кровли или в коньке крыши.
Соблюдая правило соотношения площади приточных и вытяжных отверстий к площади чердачного пространства, может осуществляться вентиляция мансарды через фронтоны. Приток воздуха осуществляется через стеновые приточные клапаны, установленные в нижней части фронтона, а вытяжка – через регулируемые вентиляционные решетки, смонтированные в верхней части противоположного фронтона.
Софиты в качестве вентиляционных элементов можно использовать, только в том случае, если при монтаже кровельного «пирога» были предусмотрены зазоры для движения воздушных потоков вдоль всей кровли.
Способы проветривания жилого чердака
На сегодняшний день существует несколько основных вариантов вентиляционных систем. Циркуляция воздуха может быть естественная и принудительная. Естественное движение воздушных масс происходит из-за разницы температур, атмосферного и внутреннего воздуха. Принудительное движение осуществляется при помощи вентиляторов, приточных и (или) вытяжных.
- Наиболее простым вариантом является использование естественного притока и вытяжки воздушной смеси из чердачного этажа. Такой тип воздухообмена чаще всего выбирают те, кто делает вентиляцию мансарды своими руками.
- При сложной геометрии мансарды можно использовать метод создания в ее пространстве избыточного давления при помощи принудительного притока. Благодаря такому решению, приточные воздушные массы будут вытеснять собой отработанные, через естественные вытяжные отверстия, аэраторы и пр.
- При коротких вытяжных каналах, в них может отсутствовать достаточная тяга для эффективного удаления воздуха из жилого чердака. Именно поэтому многие застройщики оснащают вытяжки вентиляторами. Приток воздушных масс, в таком случае, также может осуществляться как с естественным движением воздушного потока, так и с принудительным.
- Наиболее сложной вентиляционной системой является система с механическим побуждением. При таком решении, применяются мощные вытяжные вентиляторы, которые монтируются в пространстве над чердаком. Приток воздуха осуществляется приточными вентиляторами, монтируемыми в отверстиях фронтонов.
Для того, чтобы созданная принудительная вентиляционная система не создавала дискомфорта, следует знать, что производительность вытяжных вентиляторов должна быть равна производительности приточных механизмов.
>>> Все про аренду авто на Кипре

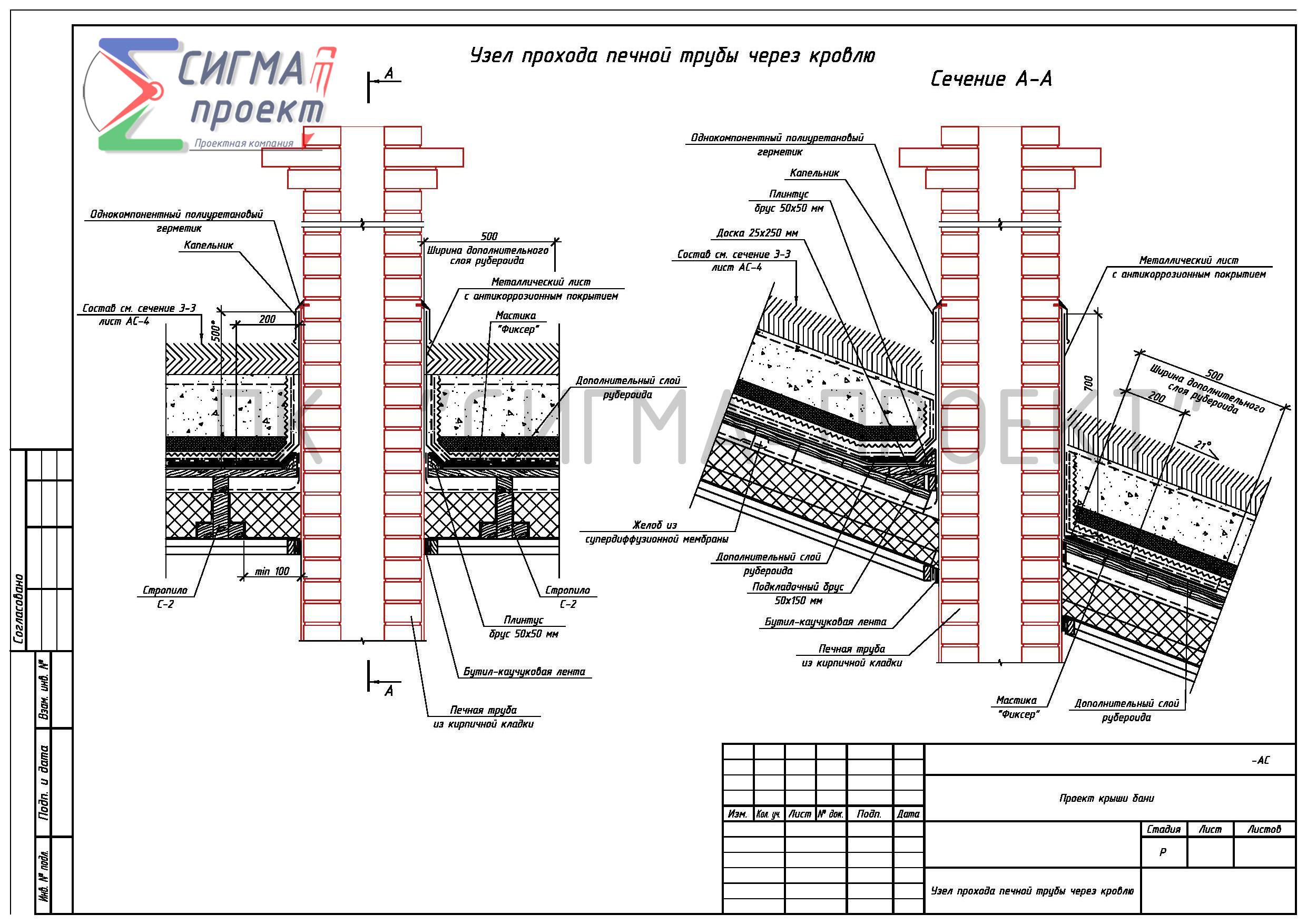

Узел прохода дымохода
Его устройство через перекрытия и крышу является самым сложным моментом при монтаже внутреннего дымохода.
Если при проходе через перекрытие основная задача – это обеспечение пожарной безопасности, то при прохождении через крышу появляется вторая задача – сделать место выхода полностью герметичным, чтобы в помещение не попадала влага.
Ведь если влага через негерметичный стык попадет на элементы стропильной системы, начнется гниение, образование грибковых плесеней и через некоторое время начнется разрушение конструкции.
Чтобы этого избежать, следует к изготовлению прохода через крышу относиться с максимальной ответственностью!
Перед тем, как начать создание узла прохода дымохода, следует учесть несколько факторов:
- Из какого материала изготовлена труба дымохода. Ведь она может быть металлической, из асбоцемента или сложена из огнеупорного кирпича.Для каждого такого дымохода разработана индивидуальная конструкция прохода через крышу.
При выборе материала трубы основное определяющее условие – это вид топлива, которое будет использоваться. Ведь температура сгорания у каждого вида топлива своя.
Например, если вы планируете печь в своем доме топить торфом, дровами или углем, то металлические трубы использовать категорически запрещено! - Наружная отделка дымохода. В зависимости от того, чем обложена труба или просто оштукатурена, зависит конструкция примыкания.
- Вид покрытия кровли. Специалисты рекомендуют строить дымоходы квадратного или прямоугольного сечения.
Тогда вы сможете использовать готовые заводские элементы при устройстве примыкания к кровле. Как правило, в комплект кровельного материала входят именно такие элементы.
Расстояние от наружной стены до горючих элементов должно составлять 15 см.
Определяем место установки дымохода
Ведь снежные карманы не образуются вблизи конька, а значит, вокруг дымовой требы скопление снега будет минимальным.
При таком расположении дымоход будет эффективен при меньшей высоте.
Что существенно снижает воздействие на его конструкцию разных неблагоприятных факторов.
При небольшом возвышении над коньком дымовой трубы количество образованного конденсата будет минимальным.
Чем ниже по скату кровли от конька крыши располагается дымовая труба, тем больше она должна возвышаться над кровлей.
Узлы прохода не устраивают в ендовах и рядом с мансардными окнами.
Дымоход круглой формы
Если у вас используется круглый дымохода, то в нужном месте в кровле следует сделать отверстие.
Изнутри крыши вокруг отверстия закрепляют металлический лист, в котором также имеется отверстие для трубы.
В специализированных магазинах продаются вспомогательные элементы под любой угол и диаметр трубы.
Кровельная проходка является пирамидкой, изготовленной из силикона, состоящей из нескольких ступенек.
Располагается такая пирамидка на круглом или квадратном фланце.
Благодаря тому, что силикон является исключительно эластичным материалом, совместить такую проходку можно с кровлей из любого материала.
И на сход снега или сильный ветер она практически не реагирует.
Все размеры (диаметр, угол наклона) указываются на фланце прокладки.
Другой вариант проходки – это проходка, изготовленная из металла.
В некоторых моделях проходок труба закрепляется изнутри, а снаружи приваривается верхний оголовок.
Но существует и другой вариант: дымоход проходит насквозь и на нем сверху закрепляется специальная часть, которая не позволяет влаге проникнуть внутрь.
К кровле фланец приклеивается на герметик и прикручивается саморезами.
Дымоход прямоугольной формы
Если дымоход имеет прямоугольную или квадратную форму, то в кровле изготавливают отверстие такой же формы, которое изнутри оформляют металлическим листом, также с отверстием.
Через такое окно на поверхность крыши выводится оголовок.
Такой вариант является идеальным, если обрешетка на крыше частая.
Но если обрешетка редкая, то между стропилами устраивается дополнительная стропильно-балочная система, позволяющая вокруг дымохода закрепить жаростойкую и гидроизоляцию.
После того, как квадратный дымоход прошел через кровлю, швы заделываются негорючими материалами и сверху монтируется специальный кожух из металла.
Если герметизацию проводят поверх материала кровли, то для этого используется мягкая гидроизоляция, которая представляет собой специальную ленту на свинцовой или алюминиевой основе.
При помощи герметика такую ленту можно закрепить на любой поверхности.
Узел прохода вентиляции через кровлю
Без вентиляции невозможно комфортное времяпрепровождение внутри строения или создание оптимальных рабочих условий для человека, а потому она должна быть продумана и спланирована еще на этапе проектировки любого здания
Обычно вентиляционные каналы выводятся прямо через кровлю, но как сделать, чтобы крыша после таких манипуляций не дала течь и не подводила владельцев? Для этого важно правильно и с соблюдением всех предписаний смонтировать узел прохода вентиляции через кровлю
Узел прохода вентиляции через кровлю
Вентиляционные узлы прохода через мягкую кровлю
Что это такое и зачем он нужен?
Узел прохода (или сокращенно УП) вентиляции устанавливается на кровле и может иметь различную, хоть и во многом схожую у разных моделей конструкцию. Он выполняет функцию аэратора и используется как для принудительного, так и естественного процесса транспортировки загрязненного воздуха из помещений на улицу.
Схематическое изображение узлов прохода через кровлю
На заметку! Температура воздуха внутри помещений согласно нормативным документам не может превышать 80 градусов, влажность – 60%. При этом газовоздушная смесь должна быть химически инертной. Именно для улучшения показателей состояния воздуха внутри помещения и используются системы вентилирования, выход которых практически всегда располагаются на крыше.
Вентиляционные узлы на кровле
Узлы прохода могут устанавливаться на специальные железобетонные стаканы либо прямо на кровельный материал. На их размеры и форму значительное влияние оказывает тип покрытия крыши, толщина и характеристики материалов, используемых для создания пирога кровли, тип самой системы вентиляции. А выбор последней будет зависеть от того, какие условия будут создаваться внутри эксплуатируемых помещений – учитывается степень влажности, запыленности, загазованности и т. д.
Стакан монтажный (узел прохода) на шахту квадратного сечения для вентиляторов ВКРС-ДУ и ВКРВ-ДУ
Изготовление узлов прохода производится согласно требованиям ГОСТ 15150. Основные требования к УП следующие:
- толщина металла, из которого он изготовляется, составляет не менее 1,9 мм,
- диаметр круглой части элемента – 10-12,5 см. Если УП имеют квадратное сечение, то размеры могут быть любыми,
- поверхность должна быть обработана антикоррозийными составами – обычно это грунтовка ГФ-021,
- размер кольца-опоры должен быть больше диаметра патрубков,
- максимальная длина всей конструкции узла прохода не может превышать 1 м без учета клапана для электропривода.
Размеры узла прохода
Такие проходки используются главным образом для постоянно задействованных систем вентиляции
ГОСТ 15150. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).
Строение узла и самой системы вентиляции
Вентиляционная система представляет собой трубы, которые помогают удалять нагретый или загрязненный воздух из внутренней части строения на улицу. Что касается производственных помещений, то тут требуется усиленная циркуляция воздуха, которая создается за счет подключения к системе специального мощного вентилятора. Чем больше помещение, тем сложнее и мощнее должна быть вентиляционная система.
Вентиляционный узел прохода через кровлю – это конструкция, позволяющая не только выводить загрязненный воздух наружу, но и обеспечивать надежную герметизацию кровли и защиту ее от попадания в подкровельное пространство атмосферных осадков. Любой узел прохода включает в себя отверстие нужного диаметра в кровле, в которое вставляется патрубок, который крепится на специальный бетонный стакан, смонтированный на перекрытии. УП закрепляется на нем за счет анкеров. На кровлях из металла крепление производится по такому же принципу, но вместо оборудованного прочного стакана применяется аналогичный металлический.
Узел похода через кровлю
Опорное кольцо, также входящее в структуру узла прохода, обеспечит надежное примыкание конструкции к поверхности крыши. Соединительные фланцы помогут закрепить ее лучше – нижний монтируется на воздуховод, верхний служит опорой для вентиляционного зонта, защищающего патрубок от попадания в него осадков. Также внутри трубы устанавливается специальное кольцо, отвечающее за отведение конденсата.
Этапы монтажа гибкого узла прохода
В продаже существует большое число разновидностей узлов прохода. Они отличаются своей конструкцией и другими параметрами.
Круглый узел прохода
