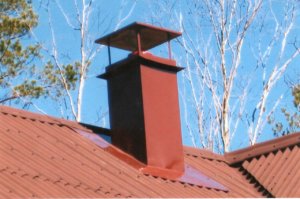

Самостоятельное изготовление грибка для трубы
В первую очередь следует подготовить расходные материалы и инструменты, в том числе:
Перед началом работы нужно выполнить на листе картона чертеж и примерить заготовку.
Последовательность действий при изготовлении грибка на трубу вентиляции будет следующей:
На металлическом листе отмеряют прямоугольник определенного размера и отрезают его.Чтобы изготовить заготовку для крышки круглой формы со срезанным краем, нужно вырезать круг из прямоугольника и отрезать до центра уголок в 45 градусов.
Края пластины подгибают при помощи киянки.Заготовке придают изгиб покатой формы. Для этого можно использовать угол рабочего стола или поверхность железного уголка.Заготовку соединяют по линиям сгиба и обрабатывают киянкой.Для устранения погрешностей формы, необходимо пройтись заготовкой по плоской поверхности. Теперь шапочка подготовлена.Для основы также нужно вырезать прямоугольник.
Чтобы знать его длину, снимают замеры с трубы и добавляют запасные несколько сантиметров. Торцы заготовки обрабатывают киянкой. Придают пластине цилиндрическую форму и соединяют концы.Из остатков металлического листа делают 3 – 4 ножки, складывая отрезки вдвое.
На их концах просверливают дырки, потом ножки снизу загибают.В шапочке с равными промежутками просверливают дырки и заклепками прикрепляют ножки. Примеряют шапочку к основе и при помощи маркера отмечают места для заклепок. Просверлив дырки, скрепляют конструкцию грибка заклепками.
Прежде, чем приступать к окончательной сборке, необходимо убедиться в ровности шапки, поставив конус на максимально ровную поверхность. Перед покраской изделия, до того, как соединять элементы, заготовку зачищают, грунтуют, покрывают антикоррозийным средством. Красящий состав для наружных работ наносят в 2 – 3 слоя.
Узел прохода вентиляции через кровлю
Без вентиляции невозможно комфортное времяпрепровождение внутри строения или создание оптимальных рабочих условий для человека, а потому она должна быть продумана и спланирована еще на этапе проектировки любого здания
Обычно вентиляционные каналы выводятся прямо через кровлю, но как сделать, чтобы крыша после таких манипуляций не дала течь и не подводила владельцев? Для этого важно правильно и с соблюдением всех предписаний смонтировать узел прохода вентиляции через кровлю
Узел прохода вентиляции через кровлю

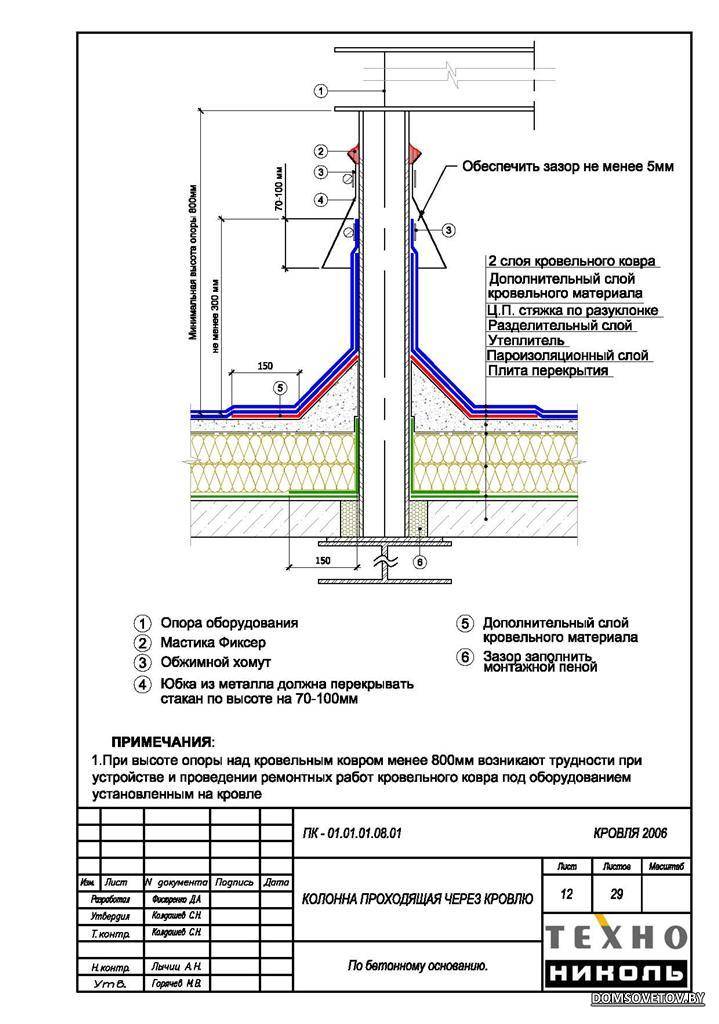

Вентиляционные узлы прохода через мягкую кровлю
Что это такое и зачем он нужен?
Узел прохода (или сокращенно УП) вентиляции устанавливается на кровле и может иметь различную, хоть и во многом схожую у разных моделей конструкцию. Он выполняет функцию аэратора и используется как для принудительного, так и естественного процесса транспортировки загрязненного воздуха из помещений на улицу.

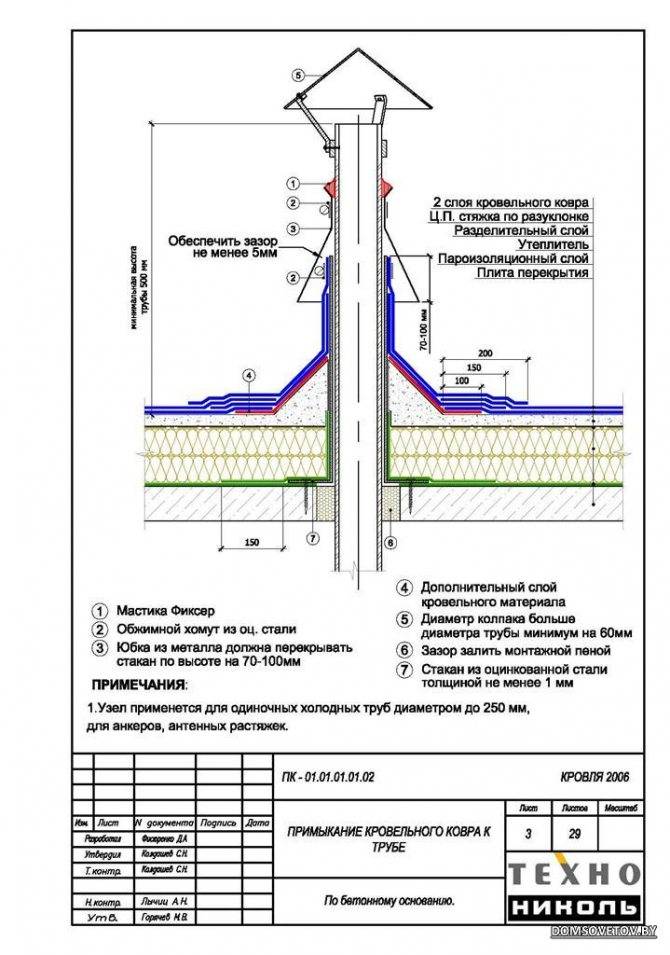

Схематическое изображение узлов прохода через кровлю
На заметку! Температура воздуха внутри помещений согласно нормативным документам не может превышать 80 градусов, влажность – 60%. При этом газовоздушная смесь должна быть химически инертной. Именно для улучшения показателей состояния воздуха внутри помещения и используются системы вентилирования, выход которых практически всегда располагаются на крыше.
Вентиляционные узлы на кровле
Узлы прохода могут устанавливаться на специальные железобетонные стаканы либо прямо на кровельный материал. На их размеры и форму значительное влияние оказывает тип покрытия крыши, толщина и характеристики материалов, используемых для создания пирога кровли, тип самой системы вентиляции. А выбор последней будет зависеть от того, какие условия будут создаваться внутри эксплуатируемых помещений – учитывается степень влажности, запыленности, загазованности и т. д.
Стакан монтажный (узел прохода) на шахту квадратного сечения для вентиляторов ВКРС-ДУ и ВКРВ-ДУ
Изготовление узлов прохода производится согласно требованиям ГОСТ 15150. Основные требования к УП следующие:
- толщина металла, из которого он изготовляется, составляет не менее 1,9 мм,
- диаметр круглой части элемента – 10-12,5 см. Если УП имеют квадратное сечение, то размеры могут быть любыми,
- поверхность должна быть обработана антикоррозийными составами – обычно это грунтовка ГФ-021,
- размер кольца-опоры должен быть больше диаметра патрубков,
- максимальная длина всей конструкции узла прохода не может превышать 1 м без учета клапана для электропривода.

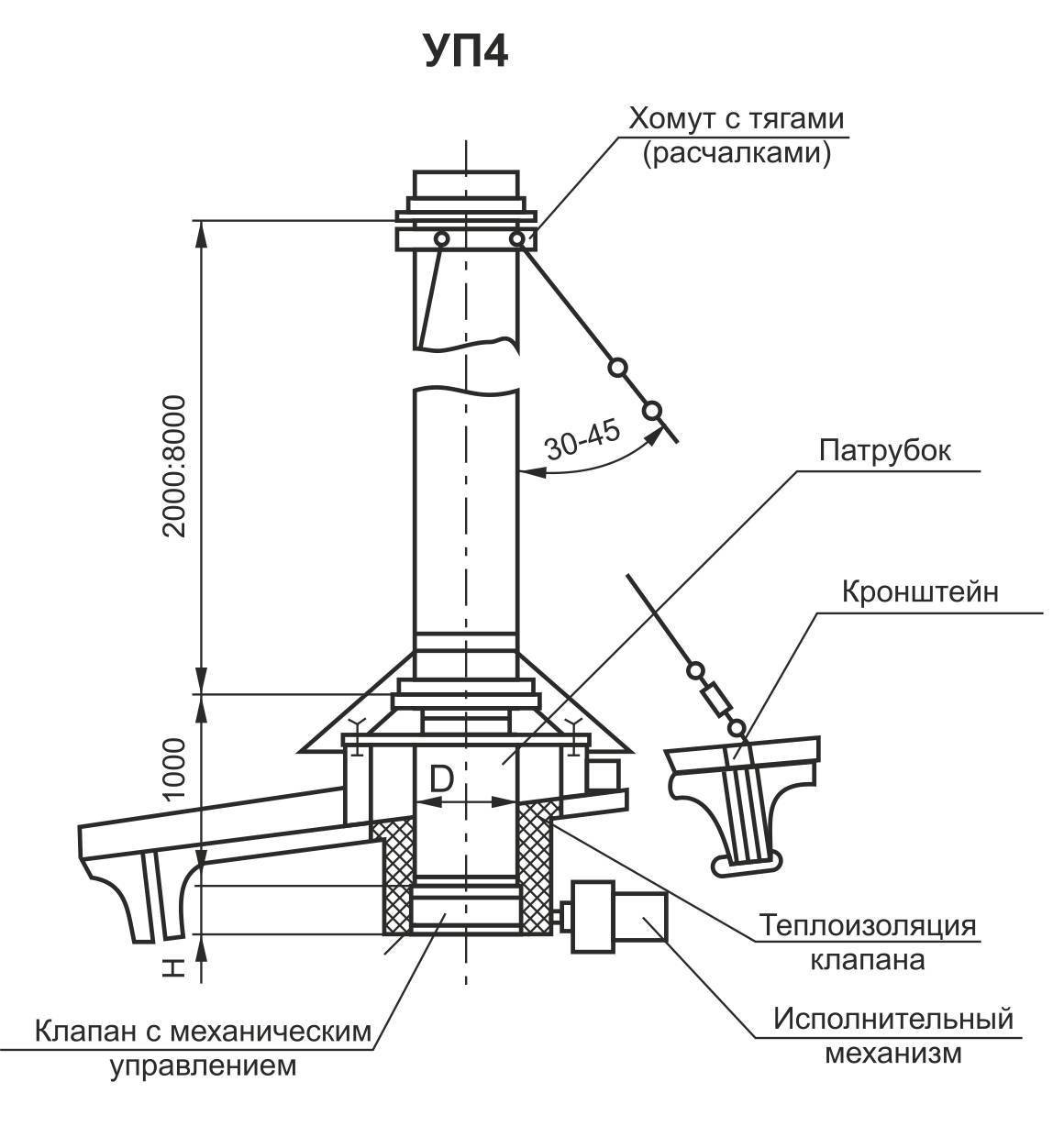

Размеры узла прохода
Такие проходки используются главным образом для постоянно задействованных систем вентиляции
ГОСТ 15150. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).
Строение узла и самой системы вентиляции
Вентиляционная система представляет собой трубы, которые помогают удалять нагретый или загрязненный воздух из внутренней части строения на улицу. Что касается производственных помещений, то тут требуется усиленная циркуляция воздуха, которая создается за счет подключения к системе специального мощного вентилятора. Чем больше помещение, тем сложнее и мощнее должна быть вентиляционная система.
Вентиляционный узел прохода через кровлю – это конструкция, позволяющая не только выводить загрязненный воздух наружу, но и обеспечивать надежную герметизацию кровли и защиту ее от попадания в подкровельное пространство атмосферных осадков. Любой узел прохода включает в себя отверстие нужного диаметра в кровле, в которое вставляется патрубок, который крепится на специальный бетонный стакан, смонтированный на перекрытии. УП закрепляется на нем за счет анкеров. На кровлях из металла крепление производится по такому же принципу, но вместо оборудованного прочного стакана применяется аналогичный металлический.
Узел похода через кровлю
Опорное кольцо, также входящее в структуру узла прохода, обеспечит надежное примыкание конструкции к поверхности крыши. Соединительные фланцы помогут закрепить ее лучше – нижний монтируется на воздуховод, верхний служит опорой для вентиляционного зонта, защищающего патрубок от попадания в него осадков. Также внутри трубы устанавливается специальное кольцо, отвечающее за отведение конденсата.
Этапы монтажа гибкого узла прохода
В продаже существует большое число разновидностей узлов прохода. Они отличаются своей конструкцией и другими параметрами.
Круглый узел прохода
Особенности монтажа
Чтобы качественно сделать проход труб воздуховода через кровлю, необходимо придерживаться следующих рекомендаций по монтажу:
- Тщательное уплотнение присоединительного фланца позволяет исключить вероятность образования протечек.
- Обеспечение беспрепятственного стока дождевой и талой воды. В осенне-весенний период при наличии щелей влага замерзает и расширяет их, что ведет к нарушению герметичности покрытия.
- Исключение условий для образования конденсата путем теплоизоляции УП.
В верхней части узел прохода вентиляционной системы через кровлю оборудуется дефлектором, который защищает от проникновения воды. Исключение из правил – фановые трубы канализации, которые не требуют наличия защитного устройства.
Фото 11. Вентиляционная проходка (справа) и канализационная фановая труба (слева) на кровле
Установка вентиляционного узла на жестком кровельном покрытии
Технология установки эластичных и пластиковых проходных элементов на жесткие кровельные покрытия практически не отличается, за исключением процесса крепления. Более подробно отличительные моменты будут рассмотрены после подготовки отверстия под воздуховод.
Общая последовательность действий:
Разметочные работы – размеры отверстий под трубы вентиляции должны быть больше на 20-30 мм. Разметку удобнее выполнять по шаблону, который можно сделать даже из картона. Его нужно приложить на поверхность покрытия и обрисовать контур с соответствующим припуском
Вырезание отверстия – здесь важно учитывать рекомендации производителя кровельного покрытия по резке. Так, металлочерепицу и профнастил не допускается резать болгаркой – только ручными или специальными электрическими ножницами по металлу. Подрезка всех слоев «кровельного пирога» – пароизоляции, утеплителя, гидроизоляции
Если мешают доски обрешетки, их тоже следует подрезать. После установки трубы мембраны крепятся к ней строительным скотчем с сохранением герметичности.
Подрезка всех слоев «кровельного пирога» – пароизоляции, утеплителя, гидроизоляции. Если мешают доски обрешетки, их тоже следует подрезать. После установки трубы мембраны крепятся к ней строительным скотчем с сохранением герметичности.
Эластичные проходы через кровлю для вентиляции устанавливаются путем натягивания уплотнителя на трубу – для облегчения работ можно использовать мыльный раствор. Затем края прижимаются специальным фланцем, который впоследствии обминается по форме покрытия для плотного прилегания. На следующем этапе проходной элемент уплотняется – для этого под фланец наносится герметик. После этого производится крепление проходки специальными саморезами.
Рисунок 12. Последовательность монтажа эластичного узла прохода
Монтаж пластикового проходного элемента тоже несложный и практически не отличается от установки эластичного УП. Единственное – он подбирается по профилю кровельного материала (т.е. в его конструкции нет фланца, который нужно подгибать для уплотнения). В нижней части есть прорезиненный фланец, перед установкой на него наносится герметик и выполняется крепление саморезами.
Более подробно процесс установки пластикового узла прохода рассмотрен в следующем видео:

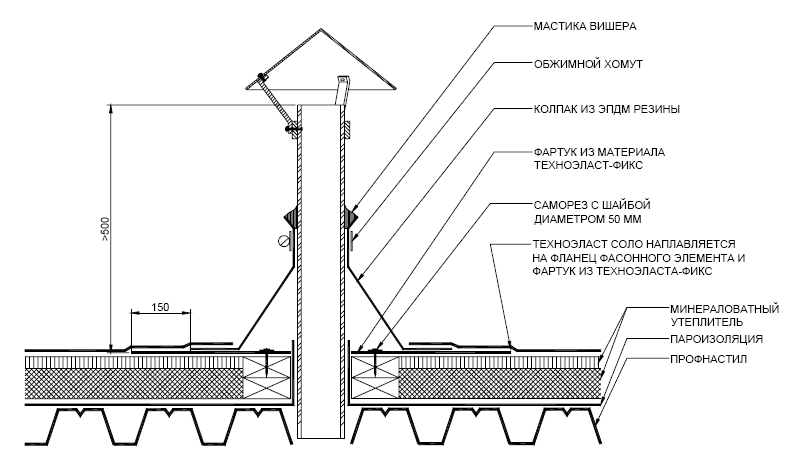

Монтируем узел вентиляции на мягкую кровлю
Монтаж проходного элемента трубы вентиляции на крышу из битумной черепицы производится по подобной технологии. Однако чаще применяются специализированные пластиковые проходки с ровными краями.
Фото 13. Пластиковый узел прохода вентиляции через крышу из гибкой черепицы
Последовательность установки:
- Выполняется разметка и вырезание отверстия в сплошном настиле с помощью лобзика.
- Место установки УП тщательно промазывается мастикой.
- Устанавливается проходной элемент и прикручивается саморезами.
После крепления вентиляционной проходки продолжается монтаж битумной черепицы. Закрепленные на сплошном настиле края узла прохода перед укладкой гонтов тоже тщательно промазываются мастикой для обеспечения герметичного соединения и отсутствия протечек.
Детально процесс рассмотрен в следующем видео (монтаж проходного элемента начинается примерно с 10 минуты):

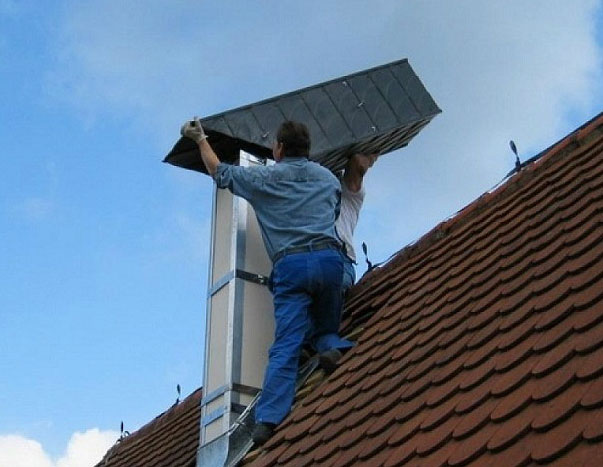

Монтаж вентиляционных труб на крыше
Монтаж вентиляционной трубы на крыше выполняется в несколько этапов, независимо из каких материалов она изготовлена. Грамотный проектировщик обязательно закладывает в проект узел прохода через кровлю. Подбор узла прохода через кровлю осуществляется в зависимости от типа крыши. Конструкция укрепляется на стаканах анкерными закладными болтами.
Для изготовления узлов прохода через кровлю используют черную сталь, толщиной до 2,0 мм. Возможно применение тонколистовой нержавеющей стали, толщиной от 0,5 мм. Тип крыши и вид вентиляционной системы определяют конфигурацию и размеры узла прохода через кровлю, тогда как по форме они соответствуют основным сечениям системы вентиляции.
Это индустриальные изделия отечественного или иностранного производства
В независимости от страны производителя важно грамотно его смонтировать
До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.
После определения места прохода трубы вентиляции через кровлю в соответствии с требованиями СНиП проводят разметку на кровле. В каждом слое кровли (кровельном покрытии, гидроизоляции, утеплителе) вырезают отверстие в соответствии с размерами монтируемой трубы. Затем выполняется разметка под проходной канал и крепеж. При помощи герметика в этом месте закрепляют уплотняющую прокладку, на прокладку устанавливается проходной узел через кровлю и фиксируется крепежными элементами. Далее через этот узел проводят вентиляционную трубу, фиксируя её при помощи крепежа. Вся конструкция должна быть смонтирована строго вертикально, от этого зависит эффективность работы всей вентиляционной системы.
После завершения монтажных работ проверяют, насколько качественно выполнена герметизация элементов воздуховода.
Для обеспечения функцией гидроизолятора, узлы прохода вентиляции через кровлю оборудуются специальной юбкой. При выделении из воздушной смеси воды, необходима установка сборника конденсата, который прикрепляется к патрубку.
Нелишним будет утепление воздуховода. В продаже есть изделия, произведенные с теплоизоляцией в комплекте. Стоимость их на порядок выше. Но можно утеплить вентиляционную конструкцию самостоятельно.
Самый дешевый материал для утепления труб – минеральная вата. Минусом ее использования является способность слеживаться со временем, что приводит к ухудшению ее характеристик.
Наиболее практичным в использовании являются скорлупы из пенопропилена. Для монтажа достаточно просто одеть ее на трубы и закрепить в местах швов. Некоторые скорлупы оснащены специальными замками, обеспечивающие герметичность соединений. Для дополнительной герметизации можно использовать самоклеющуюся пленку, накладывая ее в несколько слоев. Изоляция должна быть закреплена надежно, чтобы погодные условия не нанесли вред конструкции.
Узел прохода через кровлю из профилированного настила имеет свои особенности и выполняется доборными элементами. Они помогают обеспечить надежность герметизируемых выводов труб. Для выполнения работ на профилированное покрытии кровли устанавливают фартук, он располагается вокруг всей трубы. В местах примыкания фартука к профнастилу производится уплотнение кровельным герметиком. Также гидроизоляция выполняется вокруг трубы. Удобно для этих целей использовать кусок кровельной мембраны.
Узел прохода через кровельную конструкцию представляет собой металлическую систему, которая используется при обустройстве вентиляционных шахт. Если система имеет общее назначение, то она располагается на стаканах из железобетона, далее осуществляется крепление механическим способом. Основным предназначением таких узлов выступает транспортировка воздушных потоков, которые не отличаются химической активностью. Уровень влажности данных потоков не превышает 60 %.
Сложно представить, как можно жить в доме, в котором нет хотя бы простейшей системы вентиляции. Большая часть новостроек и реконструированное жилье зачастую оборудуются современными системами очистки и кондиционирования воздуха. Но можно обойтись установкой вентиляционной трубы и системы воздуховодов. Такое решение обойдется дешевле, а при правильном подходе к делу будет не менее эффективным, чем системы искусственного микроклимата.
Проход для вентиляции – где лучше сделать, как выполнить
Вентиляция на крыше
Узел прохода вентиляции через кровлю должен отвечать следующим требованиям:
- Он не должен создавать дополнительных проблем стока воды с крыши
- Место, где происходит переход на улицу, должно иметь теплоизоляцию
- Вентиляция сверху крыши должна быть оснащена дефлектором с защитой от попадания воды
- Конструкция должна быть удобной, чтобы вокруг неё можно было смонтировать переход из кровельных деталей.
- Высота вентиляционной трубы должна быть достаточной для обеспечения тяги, но соблюдать те же требования, что и для дымовых труб, не обязательно
- Если наверху ставится вытяжной вентилятор, он должен быть также надёжно защищён от влаги и иметь защитное заземление.
Проблемы стока воды с крыши возникают, если вентиляция расположена непродуманно или монтаж выполнен неправильно. К примеру, вентиляционная труба из нескольких квартир, выходящая на скатную кровлю поперёк ската – неверное расположение. Та, которая выходит вдоль ската – более правильное, так как площадь сопротивления потоку воды у неё меньше.
Вдоль конька – вообще самое верное решение, так как в этом случае не нужно делать каких-то дополнительных галстуков или других сложных деталей. А если монтаж был выполнен так, что передний фартук заходит под кровельный лист, и вся вода, попадающая со ската выше, льётся на чердак – это ошибка монтажа.
Теплоизоляция – важная часть вентиляционных коммуникаций. Без неё в трубе возникает конденсат, кирпичные трубы могут начать сыпаться, пластиковые – покрываются налётом, в трубах заводится плесень от влажности. Узел прохода в трубах старой конструкции всегда имел выдру – это утолщение трубы, которое формирует плавный градиент температуры при выходе через кровлю.
А для металлических и пластмассовых труб теплоизоляцию в кровельном узле делают, обернув минеральной ватой или поставив утеплённый металлический короб.
Квадратная вентиляция
Удобство конструкции – очень важное условие. К примеру, круглую трубу будет достаточно сложно вывести через кровлю правильно
К примеру, круглую трубу будет достаточно сложно вывести через кровлю правильно.
А вот если в этом месте поставить квадратную гильзу на эту трубу, то выполнить примыкание к ней кровли будет гораздо проще.
Высота вентиляционной трубы – важный параметр для самой вентиляции.
В отличие от печных труб, здесь нет каких-то требований по пожарной безопасности к минимальной высоте трубы над кровлей. Можно сделать её минимальной, но при этом сам узел прохода должен обеспечивать достаточно хорошее крепление всех кровельных элементов к нему, а пространство под дефлектором должно обеспечивать эффективный выход воздуха.
Монтаж вентиляционных труб на крыше
Монтаж вентиляционной трубы на крыше выполняется в несколько этапов, независимо из каких материалов она изготовлена. Грамотный проектировщик обязательно закладывает в проект узел прохода через кровлю. Подбор узла прохода через кровлю осуществляется в зависимости от типа крыши. Конструкция укрепляется на стаканах анкерными закладными болтами.
Для изготовления узлов прохода через кровлю используют черную сталь, толщиной до 2,0 мм. Возможно применение тонколистовой нержавеющей стали, толщиной от 0,5 мм. Тип крыши и вид вентиляционной системы определяют конфигурацию и размеры узла прохода через кровлю, тогда как по форме они соответствуют основным сечениям системы вентиляции.
Это индустриальные изделия отечественного или иностранного производства
В независимости от страны производителя важно грамотно его смонтировать
До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.
После определения места прохода трубы вентиляции через кровлю в соответствии с требованиями СНиП проводят разметку на кровле. В каждом слое кровли (кровельном покрытии, гидроизоляции, утеплителе) вырезают отверстие в соответствии с размерами монтируемой трубы. Затем выполняется разметка под проходной канал и крепеж. При помощи герметика в этом месте закрепляют уплотняющую прокладку, на прокладку устанавливается проходной узел через кровлю и фиксируется крепежными элементами. Далее через этот узел проводят вентиляционную трубу, фиксируя её при помощи крепежа. Вся конструкция должна быть смонтирована строго вертикально, от этого зависит эффективность работы всей вентиляционной системы.
После завершения монтажных работ проверяют, насколько качественно выполнена герметизация элементов воздуховода.
Для обеспечения функцией гидроизолятора, узлы прохода вентиляции через кровлю оборудуются специальной юбкой. При выделении из воздушной смеси воды, необходима установка сборника конденсата, который прикрепляется к патрубку.
Нелишним будет утепление воздуховода. В продаже есть изделия, произведенные с теплоизоляцией в комплекте. Стоимость их на порядок выше. Но можно утеплить вентиляционную конструкцию самостоятельно.
Самый дешевый материал для утепления труб – минеральная вата. Минусом ее использования является способность слеживаться со временем, что приводит к ухудшению ее характеристик.
Наиболее практичным в использовании являются скорлупы из пенопропилена. Для монтажа достаточно просто одеть ее на трубы и закрепить в местах швов. Некоторые скорлупы оснащены специальными замками, обеспечивающие герметичность соединений. Для дополнительной герметизации можно использовать самоклеющуюся пленку, накладывая ее в несколько слоев. Изоляция должна быть закреплена надежно, чтобы погодные условия не нанесли вред конструкции.
Узел прохода через кровлю из профилированного настила имеет свои особенности и выполняется доборными элементами. Они помогают обеспечить надежность герметизируемых выводов труб. Для выполнения работ на профилированное покрытии кровли устанавливают фартук, он располагается вокруг всей трубы. В местах примыкания фартука к профнастилу производится уплотнение кровельным герметиком. Также гидроизоляция выполняется вокруг трубы. Удобно для этих целей использовать кусок кровельной мембраны.
Узел прохода через кровельную конструкцию представляет собой металлическую систему, которая используется при обустройстве вентиляционных шахт. Если система имеет общее назначение, то она располагается на стаканах из железобетона, далее осуществляется крепление механическим способом. Основным предназначением таких узлов выступает транспортировка воздушных потоков, которые не отличаются химической активностью. Уровень влажности данных потоков не превышает 60 %.
Сложно представить, как можно жить в доме, в котором нет хотя бы простейшей системы вентиляции. Большая часть новостроек и реконструированное жилье зачастую оборудуются современными системами очистки и кондиционирования воздуха. Но можно обойтись установкой вентиляционной трубы и системы воздуховодов. Такое решение обойдется дешевле, а при правильном подходе к делу будет не менее эффективным, чем системы искусственного микроклимата.
Последовательность монтажа
Работы по монтажу узла прохода вентиляции выполняют в следующей последовательности:
- Сначала определяют место, отмечают конкретную точку монтажа узла. Чем выше расположить проходной узел вентиляции на крыше, тем лучше будет тяга в воздуховоде, эффективнее воздухообмен.
- Делают разметку на кровле. Узел располагают так, чтобы труба проходила между стропилами и досками обрешетки.
- Вырезают отверстие в кровельном покрытии. Чтобы вырез получился аккуратным, используют заводской шаблон и качественный режущий инструмент.
- Устанавливают закладные детали. Проходной элемент нужно хорошо укрепить, так как он подвергается большим ветровым нагрузкам. Для этого в вырезанное отверстие вводят деревянные закладные элементы, закрепляют их саморезами к обрешетке.
- Прорезают кровельную мембрану. Труба должна выйти через нее в подкровельное пространство. Под готовым финишным покрытием в современных крышах находится кровельный пирог с утеплителем или только гидроизоляционная мембрана. Для установки вентиляции пленку надо аккуратно вырезать канцелярским ножом.
- Устанавливают по краям мембраны гидрозатвор из EPDM-резины, форма которого повторяет контур вырезанного по шаблону отверстия. Предварительно по его краям наносят герметик без пропусков. Для прочности гидрозатвор крепят к обрешетке несколькими кровельными саморезами.
- Поверх отверстия устанавливают колпак проходного элемента. Подошву колпака по периметру смазывают герметиком. К обрешетке колпак крепят саморезами.
- В колпак устанавливают трубу проходного элемента, выравнивают ее вертикально по уровню. Для соединения проходного элемента с воздуховодом или фановым стояком используют гибкий гофрированный воздуховод. Основание трубы проходного узла прикручивают к колпаку саморезами, места ввода крепежа герметизируют.
- На верхний конец трубы ставят колпак, дефлектор. На выход фанового стояка достаточно установить канализационный зонт.
Любое отверстие в кровле для дымоходов или узлов вентиляции – потенциальное место протечки крыши
Поэтому при монтаже прохода вентиляции уделяют внимание герметизации отверстий, стыков, примыканий. Особенно тщательно герметизируют плоские кровли и скатные с малым уклоном
Для этого в место монтажа проходного элемента дополнительно укладывают металлический лист, резиновую мембрану, иногда места примыкания герметизируют битумной мастикой.
Устройство шахт в многоэтажных зданиях
Вот как выглядит вентиляционная шахта сверху: 1 – общая шахта, 2 – спутники
Вентиляционные шахты панельных домов представляют собой бетонные блоки специальной конструкции, которые укладываются один на другой, образуя идеально вертикальный вентиляционный канал. Его поперечное сечение обычно составляет 0,3 x 0,6 м. Она начинается на первом этаже и заканчивается на крыше специальным зонтиком для вентиляционных шахт и проходит через все уровни здания.
В современных домах воздуховоды для подачи воздуха изготавливаются из пластика или металла. Они обеспечивают лучшую аэродинамику, легко моются и имеют длительный срок службы.
Зонт для вентиляционного канала изготовлен из нержавеющей стали и защищает канал от дождя, снега и листьев.
При проектировании плоской системы вентиляции необходимо учитывать следующие факторы:
- Качество воздуха, удаляемого из жилища;
- Предотвращение проникновения холодного воздуха в квартиры зимой;
- Возможность распространения дыма и угарного газа через вентиляционные шахты в зданиях с перекрытиями во время пожаров;
- Возможность использования вентиляционных шахт в многоэтажных домах для кондиционирования воздуха.
В крупнопанельных блоках и пятиэтажных “хрущевских” домах воздухообмен происходит через шахты и вентиляционные каналы по физическим законам, без механического принуждения.
Шахты используются для вытяжного воздуха, одного из двух важных компонентов системы вентиляции. Подача воздуха осуществляется через вспомогательные отверстия или специальные устройства.
Вентиляционные выходы расположены в кухнях и санитарных комнатах. Горизонтальные воздуховоды соединены между собой и ведут к вертикальным вентиляционным шахтам. В домах до пяти этажей все воздуховоды подключаются к общему коллектору на чердаке.
Вал является общим имуществом, и вам следует обратиться в управляющую компанию, если вы подозреваете, что он поврежден.
Конструкция вентиляционных шахт в многоэтажных домах отличается – там есть дымоходы, называемые “сателлитами”, которые соединяются с главным каналом через один этаж. Только вентиляция верхних этажей выходит непосредственно на улицу, над крышей дома. Это предотвращает обратную тягу и проникновение отработанного воздуха с нижних этажей в квартиры на верхних этажах.
В более современных зданиях воздух из стояков поступает на чердак, который служит промежуточным резервуаром. Температура и влажность здесь всегда выше, чем на улице, поэтому воздух, согласно законам физики, “ищет” выход. Он попадает в общую вентиляционную шахту дома.
Металлические валы
Металлические трубы для вентиляционных шахт с различными сечениями
В больших общественных зданиях в качестве вентиляционных шахт используются металлические или пластиковые трубы. Этот метод, более простой и менее трудоемкий, часто используется при строительстве вентиляционных шахт в частных домах. Металлические валы имеют один существенный недостаток: движущийся поток воздуха вызывает ощутимый шум. Полимерные трубы намного тише.
Кровельная вентиляция как важный элемент дома
Важный элемент дома — это вентиляция. Даже используя утеплитель в чердачном перекрытии, часть тепла уходит из чердачного помещения. Кровля нагревается, а снег на участке крыши, над чердачным помещением подтаивает. На краю же крыши снег не тает и превращается в снежный нарост, что ведет к повреждению кровли из-за того, что лед не дает талой воде сойти с крыши, и вода остаётся на крыше. Через некоторое время вода начинает идти под кровлю через соединение саморезами. Если не допускать нагревание крыши над помещением, то можно было бы исключить появление снежных наростов на крыше. Тогда ваша крыша прослужила бы дольше
Вот почему так важно иметь правильную кровельную вентиляцию дома
Как осуществляется кровельная вентиляция?
Вентиляция кровли (чердака, мансарды) происходит через кровельные отверстия, расположенные вдоль всей крыши. Важный фактор, что площадь сечения этих отверстий должна соответствовать площади крыши и потолка. Нарушение этих условий приведет к большим теплопотерям и образованию наледи на кровле, что в дальнейшем приведет к разрушению кровли.
Самая эффективная подкровельная вентиляция — это отверстия снизу на коньке и карнизы с вентилируемым софитом. Перфорированный софит устанавливается на карнизе крыши, воздух проходит внутрь через него, а удаляется через верх крыши, конек или вентиляционный выход, если такой присутствует. Такая вентиляция работает при любых погодных условиях и при любом ветре охлаждает крышу. Для усиления подкровельной вентиляции можно использовать турбодефлектор.
Вентиляция крыши из металлочерепицы и профнастила
Под профнастил или металлочерепицу устанавливается гидроизоляция. Для того, чтобы в холодную погоду образовавшийся конденсат с внутренней стороны кровли не стекал на внутренние стены дома. Кроме того влага может проникнуть через соединения обрешётки и кровельного материала и течь на потолок. Также пар из дома проникает сквозь потолочные перекрытия и конденсируется на металлочерепице или профнастиле и стекает уже не как пар, а как вода. Поэтому между кровельным материалом и изоляционной мембраной должна осуществляться вентиляция кровли для того, чтобы влага выветривалась с гидроизоляции кровельного пирога. Вентиляция кровли металлочерепицы и профнастила технически проста. При наличии мансардного этажа (жилого этажа) вентиляция кровли особенно важна. И обязательно не забывайте устанавливать гидро, пароизоляцию чердака и утеплять его.
Автор
Салитов Закир Я более 30 лет работаю инженером в различных строительных компаниях. Я контролирую качество построенных домов и успел собрать уникальный опыт из различных источников, которым хочу поделиться с вами. Буду рад ответить на Ваши вопросы.
Выход вентиляции для металлочерепицы

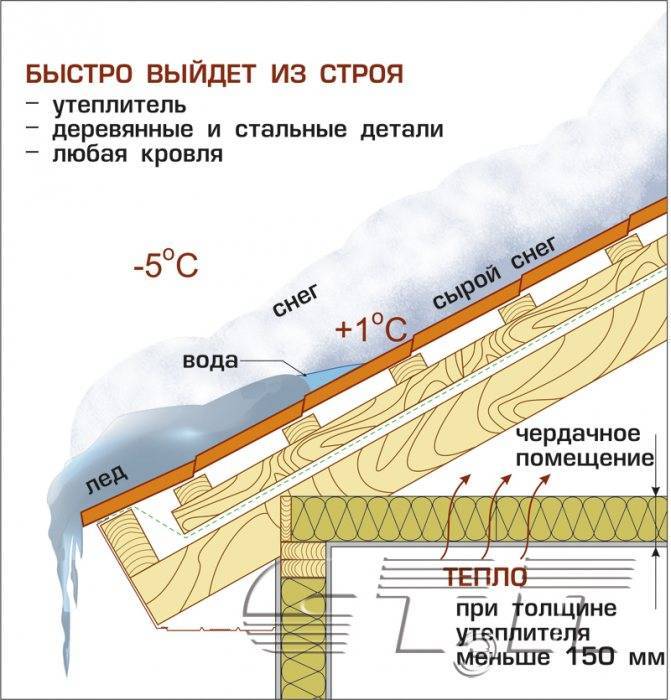

Правильное соотношение температуры и влажности воздуха в подкровельном пространстве – это и есть основная задача вентиляционной системы крыши, наличие которой обеспечит корректную работу крыши как единого комплекса.
Известно, что теплые воздушные массы поднимаются вверх, увлекая с собой влагу в парообразном состоянии. Если вентиляция металлочерепицы не обустроена, или она функционирует неправильно, влага, не имея выхода, скапливается в замкнутом пространстве и, достигая точки росы, конденсируется на элементах кровельной конструкции.
В связи с этим возникают угрозы следующего плана:
- Конденсат, осевший на деревянную стропильную конструкцию крыши, может вызвать появление грибка и ее гниение, что впоследствии приведет к преждевременному разрушению.
- Конденсат, осевший на металлических элементах кровли, провоцирует возникновение коррозии, что со временем приводит к потере их несущей способности и целостности.
- Влага хорошо впитывается в кирпичные или бетонные элементы кровельных конструкций, что может провоцировать повышение их теплопроводности и в будущем привести к их разрушению;
- Сконденсированная влага быстро пропитывает кровельный утеплитель, вследствие чего он полностью теряет свои свойства, преобразуясь из теплоизолятора в теплопроводник. Как следствие – увеличение затрат на обогрев и кондиционирование строения в соответствующие сезонные периоды.
Оборудование для повышения производительности вентиляционной системы
Наиболее востребованным оборудованием для повышения производительности вентиляционной системы является дефлектор. Это насадок, который крепится в самой верхней точке вентиляции. Обычно его монтируют над вытяжными отверстиями или на вентиляционные трубы.
Принцип работы основан на аэродинамических законах. Внутри дефлектора находится диффузор, который разряжает воздух при ударе ветра в боковые стенки дефлектора (подробнее: “Как сделать дефлектор на трубу – возможные варианты установки”). В результате в цилиндре понижается давление, а тяга увеличивается.
Для защиты от попадания посторонних частиц внутрь на устройстве используется специальный колпак, состоящий из двух частей:
Не менее популярным становится аэратор. Его применяют, когда длина ската превышает 3 м, а для необходимой циркуляции воздуха естественной тяги не хватает. Аэратор помогает осуществлять циркуляцию воздуха между кровельным покрытием и теплоизоляционным слоем.
Основные требования к вентиляционной системе
Существует ряд условий, обязательных для выполнения при самостоятельном монтаже вентиляции на крыше:
Диаметр пропускного канала не должен быть меньше 15 см. Воздуховоды такого размера, изготовленные из оцинкованной стали, обладают достаточной для эффективной работы производительностью.
Отводная часть вентиляционной трубы должна обладать высокой кольцевой жесткостью. Это объясняется необходимостью противостоять значительной ветровой нагрузке, зачастую воздействующей на возвышающийся над поверхностью кровли участок конструкции.
Толщина стенок воздуховода должна быть как можно меньше, но не в ущерб прочности. Чем толще стенки, тем меньше пропускная способность вентиляционной трубы.
Важным требованием к металлическим воздуховодам является их устойчивость к коррозионным процессам. Оседающий на внутренних стенках канала конденсат, образующийся из-за испарений в жилом помещении, вызывает повышение влажности в функционирующей системе. Капли жидкости, стекающие по стенкам металлической трубы, способны привести к появлению ржавчины.
При выборе материала для вентиляционного канала необходимо руководствоваться критериями экологической безопасности. При эксплуатации системы проветривания не в окружающую среду не должны выделяться вредные вещества, это негативно отражается на самочувствии домочадцев. Также воздуховод должен быть устойчив к возгоранию для обеспечения пожарной безопасности.
Поскольку все монтажные мероприятия выполняются на высоте, имеет значение вес готовой конструкции, так как возможны проблемы при доставке на крышу массивных деталей. Кроме того, слишком тяжелый вентиляционный выход вполне способен повредить кровельное покрытие.
Повышенной популярностью пользуются выходы, сложенные из кирпича. Потребительский спрос на оцинкованные металлические трубы снижается из-за быстрого засорения воздуховода, вызванного статическим притяжением между материалом и частицами пыли.
