Узел нижнего подключения радиатора: преимущества и недостатки, особенности монтажа

Монтаж системы отопления с нижней подводкой

Подключение выполнено с помощью специальной арматуры

В зависимости от выбранной схемы выполняется монтаж трубопровода. Он может быть уложен:

На эффективность работы системы отопления не влияет расположение труб – их прячут исходя из эстетических соображений.

Важно сначала установить батареи, рассчитав их количество для каждого помещения, а потом подводить к ним трубы. Если вы будете придерживаться рекомендаций, описанных в этой статье, то у вас не должно возникнуть сложностей при монтаже системы отопления с нижним подключением

Если вы будете придерживаться рекомендаций, описанных в этой статье, то у вас не должно возникнуть сложностей при монтаже системы отопления с нижним подключением.

Своими наработками можно поделиться, оставив комментарий в конце статьи – для нас очень важно, чтобы материал в статье был максимально полным и доступным для понимания любого человека, привыкшего выполнять всякую работу своими руками. Посмотрите, как может быть выполнено подключение секционных радиаторов снизу:

Посмотрите, как может быть выполнено подключение секционных радиаторов снизу:

https://youtube.com/watch?v=Q94ona6dONg

В этом видео рассказывается о преимуществах радиатора с нижним подключением:

Как вам статья?

Мне нравитсяНе нравится

Комплектующие для радиаторов отопления. Монтаж и особенности

Принцип подключение различных по типу батарей отопления практически одинаковый, но отличаются применяемым для этого оборудованием. Комплектующие для радиаторов предлагаются в продаже по отдельности, а также наборами, в которых представлены все изделия, требуемые для подсоединения одной батареи.

Какие радиаторы рассчитаны на нижнее подключение

Диагональная схема присоединения радиаторов недаром считается самой эффективной. Именно так обеспечивается максимальный теплосъём, равномерное распределение теплоносителя и оптимальный температурный градиент, способствующий интенсивной конвекции. Даже при нижнем подводе труб к радиатору одним из обязательных требований считается обеспечение протока воды по диагонали от верхнего края к нижнему противоположному. Но не все радиаторы имеют устройство, позволяющее добиться такого распределения теплоносителя.

Конструкция панельного радиатора с нижней подводкой

Наиболее распространённый тип нагревательных приборов, в которых требуемые условия предусмотрены конструкцией, это стальные панельные радиаторы. Другой разновидностью можно назвать секционные радиаторы с нижним подключением, хотя коренные отличия в их устройстве имеются только у первых двух секций, все остальные — самые обычные. Оба упомянутых типа нагревателей имеют пару патрубков, расположенных в донной части, то есть ориентированных к полу. В обоих случаях специфика устройства такова, что патрубок подачи подключен напрямую к каналу, по которому теплоноситель направляется в верхнюю часть лабиринта.

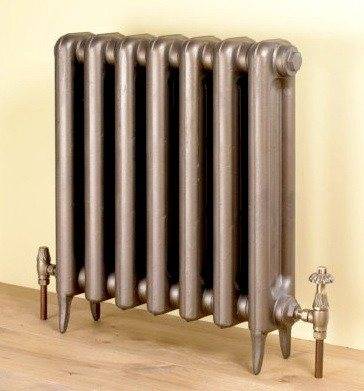

Секционный радиатор с нижним подключением

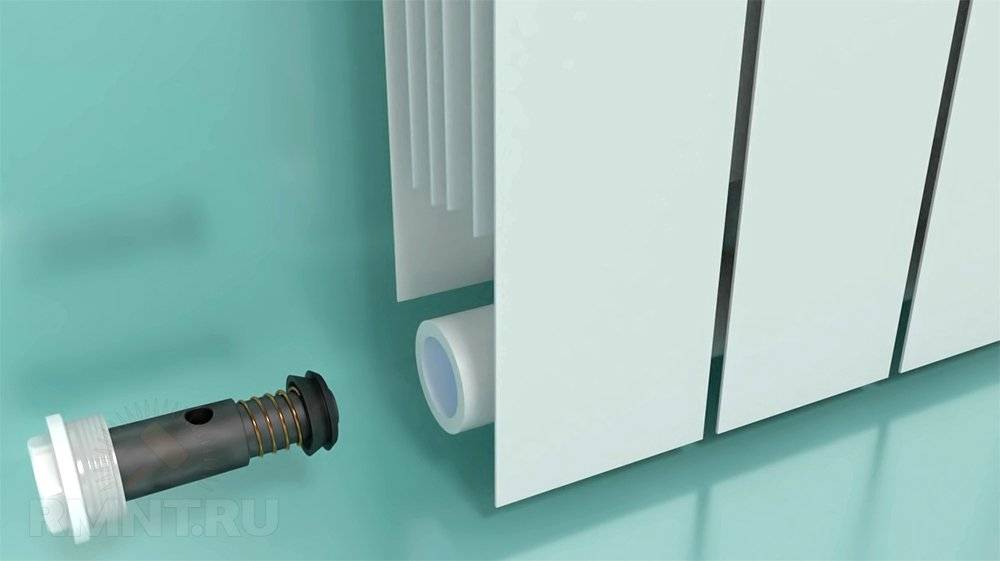

Также возможно дооснащение обычных секционных радиаторов с целью их подключения с нижним боковым подводом. Для этого используется специальная арматура, за счёт которой изменяется конфигурация каналов для циркуляции. Нижнее подключение может быть двухсторонним, в этом случае со стороны подачи вместо футорки вкручивается клапан, который торцом упирается в ниппель первой секции и глушит его, при этом выходное отверстие направлено строго вверх.

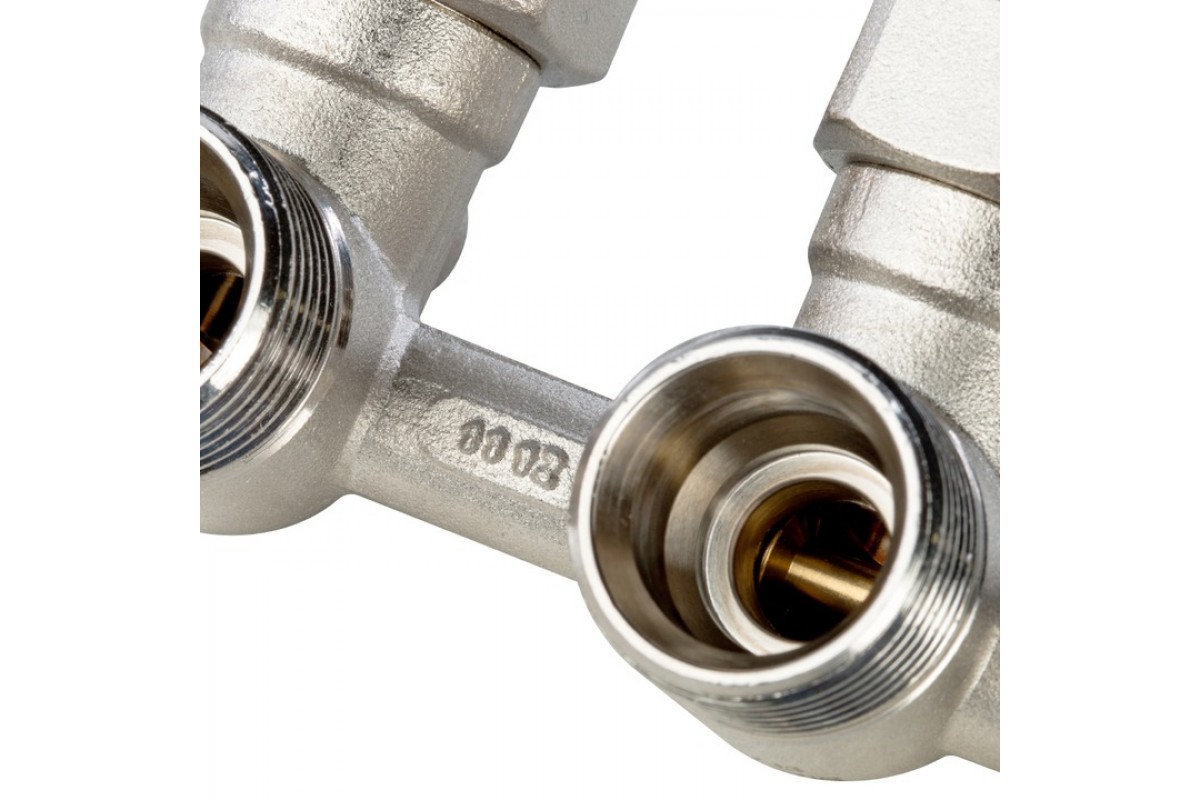

Клапан для нижнего подключения радиатора

Также возможно и одностороннее подключение, для которого необходима установка клапана с трубчатым зондом, предназначенным для оттока охлаждённого теплоносителя.

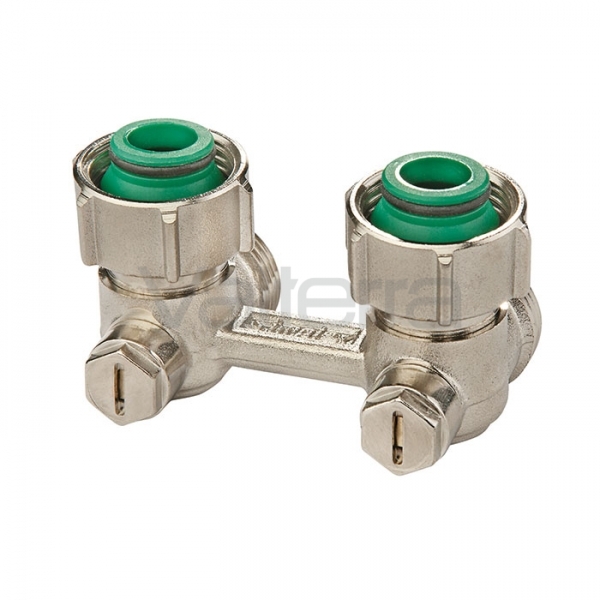

Термостатический узел для нижнего подключения радиатора

Описанный спектр арматуры может использоваться для большинства моделей секционных биметаллических и алюминиевых радиаторов. В разряде исключений оказываются разве что такие экзотические представители мира нагревательных приборов, как Rifar Monolit, не имеющие ниппелей, хотя в их модельном ряду присутствуют модификации для нижнего подвода труб. В сантехнической практике также встречаются примеры нижнего подключения чугунных радиаторов, хотя возможность такого монтажа всегда определяется индивидуально в зависимости от модели.

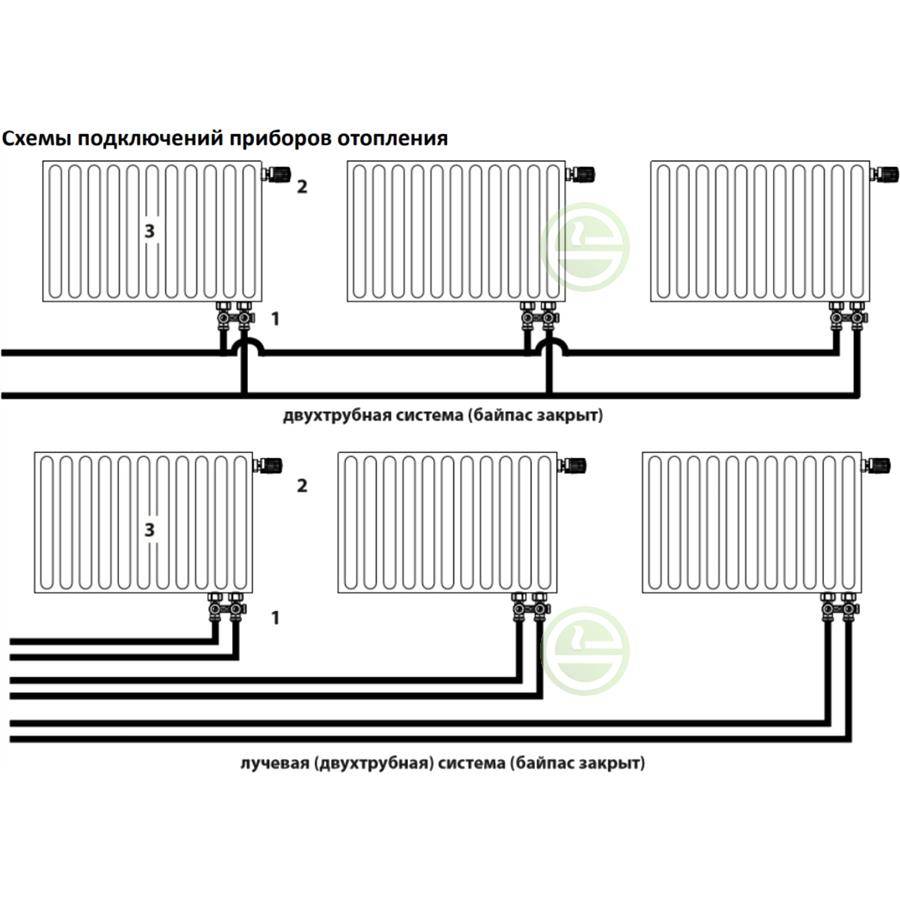

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
Крепим кронштейны.
Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
Прикручиваем краны шарового типа к местам соединения с трубопроводом.
Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Как вам статья?

Мне нравитсяНе нравится

Виды подключения радиаторов и схемы

Существует несколько схем включения батарей в систему отопления, все они разной степени эффективности.

Но конкретные исходные условия в угоду дизайну или для снижения стоимости не всегда позволяют использовать лучшие из них, хотя способ подключения — основной гарант комфортной эксплуатации отопительной системы.

Внимание! Запорную арматуру радиаторов рекомендуется монтировать специальными разъёмными кранами. Стоимость их немногим больше обычных, а демонтаж батареи с ними значительно проще

Верхнее

Верхнее подключение подающего трубопровода создаёт естественный гравитационный напор — нагретый теплоноситель идёт вверх, пока не отдаст тепловую энергию и частично не остынет. Отдав тепло — тяжелеет и стремится вниз, уходит в обратный трубопровод. Без сомнения — это удачный способ подключения радиаторов, а эффективность максимальная.

Диагональный способ

Универсальная схема монтажа батарей для однотрубных и двухтрубных систем, характеризуется высокой теплоотдачей с минимальными теплопотерями, эффективно использовать с увеличенными батареями большой площади. Теплоноситель подаётся к верхней или нижней части радиатора, и диагонально подаче уходит, с другой стороны.

Фото 3. Диагональная схема подключения батарей. Магистраль подачи находится в левом верхнем углу радиатора, обратки – в правом нижнем.

Нижнее или седельное

Это классическая однотрубная «ленинградская» схема, а в двухтрубной системе чаще используется для устройства скрытой подводки, чтобы повысить эффективность приобретаются специальные узлы подключения.

Нежелательно совмещать с конвекционной циркуляцией теплоносителя — при добавлении к воде незамерзающей жидкости от плохого перемешивания выявляется проблема. Из-за разной плотности происходит расслоение теплоносителя, препятствующее циркуляции — верхняя часть радиаторов не прогревается. Устраняют проблему, сливая из батареи воду через кран Маевского и добавляя её через расширительный бак, добиваясь тщательного перемешивания.

Недостаточную эффективность седельного подключения для поддержания комфортной температуры компенсируют увеличением числа секций, то есть площади радиаторов.

Боковой или односторонний тип

Универсальное, хорошо работает в обеих СО. Иногда его называют односторонним, так как трубопроводы «подачи» и «обратки» подводятся к одной стороне батареи. Основное условие — наличие байпаса.

Фото 4. Боковая схема подсоединения батарей отопления. Подача находится в правом верхнем углу, обратка – в нижнем.

Поэтому эффективно работают неширокие радиаторы, состоящие из 5—6 секций, объёмные батареи с большей теплоотдачей за счёт увеличения количества секций прогреваются неравномерно.

Особенности одноточечного подсоединения

Для изящного вида, или при монтаже в ограниченном пространстве уменьшают количество подводок к батарее — это одноточечное подключение. В частном доме монтировать нежелательно, но если всё же приходится, то лучше использовать специальный узел. Особенность его — вмонтированная внутрь радиатора специальная трубка, чтобы подачу и отвод теплоносителя разнести максимально далеко. В частных домах, где жалобы об эффективности отопления предъявлять не кому, одноточечное подключение радиаторов делать не рекомендуется.

Радиатор с нижним подключением и его особенности

Большинство радиаторов, предлагаемых в продаже, имеют четыре входа – это классическое решение. Это дает возможность варьировать схемы подсоединение к замкнутой системе обогрева по любой схеме. Есть также возможность запустить по однотрубной и двухтрубной ветке монтажа батарей, чтобы не столкнуться со сложностями пересечения самотечной и принудительной схем в частных двухэтажных домах.

В продаже можно найти разные варианты патрубков и клапанов, обеспечивающих удобство установки любой стороной и поддержания функционирования системы отопления.

Важно учитывать, что вертикальная панель радиатора величиной в человеческий рост с нижним подключением дает меньшую теплоотдачу. Поэтому лучше ставить ее в тех местах, где нет окон. Вертикаль и горизонталь обязательно проверяют при помощи уровня и отвеса

Вертикаль и горизонталь обязательно проверяют при помощи уровня и отвеса.

Этот способ также помогает экономить пространство или монтировать батареи в неожиданном месте:

обогрев воздуха у открывающегося настежь балкона;
в промежутке между панорамными окнами;
на одной поверхности колонны прямоугольной формы;
внутри неполной перегородки между объединенными комнатами (кухня и гостиная или столовая);
в небольшом пространстве между фальш-окнами, встроенной быттехникой или аквариумами.

Вертикальная панель радиатора с нижним подключением дает меньшую теплоотдачу

Сегодня также предлагаются декоративные радиаторы, оснащенные щитами оригинальной формы, рассчитанные на нижний способ подключения. В случае применения радиаторов иного типа помните, что функционально они имитируют классические батареи с меньшей теплоотдачей.

Функциональные преимущества у вертикальных обогревателей такие же, как у горизонтальных панелей с нижним подключением и специальным клапаном. Например, трехходовый клапан обеспечивает работу однотрубной системы – для подачи и обратки в радиаторах вертикального типа.

Арматура для подключения: краны для регулировки, трубы

Обязательный элемент для регулировки нагретой воды — запорно-регулировочные вентили. Их задача — перекрывать дорогу нагретому потоку частично или полностью. Степень ограничения зависит от параметров заранее утвержденного проектного расчета.

Для соединения трубы из меди, стали, полимеров или металлополимеров со входом используют арматурные адаптеры. Чтобы закрепить устройство, потребуются кронштейны.

Важно! Чтобы подсоединить агрегат правильно и без лишних хлопот, до начала работ следует убедиться, что все необходимые детали закуплены и находятся прямо под рукой у мастера. В большинстве магазинов и строительных рынков монтажный комплект, куда входят все необходимые составляющие, прилагается к радиатору

Преимущества нижнего подключения

Нижнее подключение заключается во вводе горячей воды через нижнюю часть батареи и выходе с противоположной стороны также снизу. Это позволяет легко спрятать трубы с незначительной потерей в эффективности. При этом, радиаторы снизу прогреваются лучше и быстрее, чем сверху. Происходит это по причине быстрого тока воды через батарею.

В некоторых случаях снижение эффективности используемого оборудования происходит из-за его засорения и скапливающегося в нем воздуха. Несмотря на то, что нижнее подключение обеспечивает неравномерный прогрев оборудования, оно ничуть не хуже верхней схемы.

Важно! Подсоединяя батареи, независимо от того, какая схема будет использована, необходимо соблюдать особые требования, предъявляемые к монтажу. В первую очередь это касается соблюдения пропорций между шириной окна и самого радиатора

От пола расстояние должно быть не менее 15 см, а от стены — 2 см. Для начала батарея ставится на подставку, а на нее сверху кладется уровень. Выставив батарею по уровню, нужно отметить места, где будут вбиваться крепежи, учитывая при этом количество секций. Если для пяти секций будет достаточно отметить два места крепежа, то для семи и более потребуется дополнительное крепление. Далее просверливаются отверстия для крепления, и устанавливается радиатор.

Нижнее подсоединение подразумевает дополнительное укрепление и заливание монтажной пеной Г-образных трубок. Но делать это нужно только по окончании монтажа и опрессовки отопительной системы .

Разновидности вертикальных радиаторов с нижним подключением

Разновидностей радиаторов, выпускаемых для монтажа на нижней подводке, не так много, речь идет преимущественно:

о панельных батареях;
стальных;
композитных (декоративных).

Стальные отопительные батареи нижнего подсоединения компактны, они наиболее долговечны, в их соединениях меньше образуется ржавого осадка.

Для монтажа панельных радиаторов нужно термостатическое оборудование с узлами подключения. Количество секций влияет на темп обогрева комнаты. Небольшое помещение можно обогревать посредством 5-6 секций, для большой площади их нужно в 2-3 больше. Желательно системы обогрева монтировать у противоположных стен. Это создаст условия для равномерной циркуляции прогретого воздуха.

Теплоноситель должен беспрепятственно попадать в последнюю секцию

Теплоноситель должен беспрепятственно попадать в последнюю секцию, поэтому очень важно все присоединить правильно, каким бы способом ни монтировали батарею. Однако если были проблемы с неполным прогреванием и завоздушиванием старых радиаторов, их нужно устранять во время монтажа, возможно, даже переварить весь контур секций алюминиевых радиаторов в отдельной комнате. Старые чугунные блоки выпускали с 4-м отверстиям, что было удобно делать расчет батарей для всех типов подводки

В современных моделях могут быть 2-3 входа, поэтому они не всегда соответствуют для замены старых батарей

Старые чугунные блоки выпускали с 4-м отверстиям, что было удобно делать расчет батарей для всех типов подводки. В современных моделях могут быть 2-3 входа, поэтому они не всегда соответствуют для замены старых батарей

Переваривание труб решит эту проблему, но важно не сделать «холодных» зон. Для этого нужна большая мощность радиаторов и грамотно спланированная схема с равномерным распределением подачи теплоносителя и обратки. Нарастить блоки обогрева большим количеством секций довольно сложно

Поэтому лучше установить сразу радиаторы нужного объема, даже с небольшим запасом, регулируя температуру теплоносителя. Это проще, чем искать дополнительный способ обогрева помещения, особенно с холодными угловыми стенами

Нарастить блоки обогрева большим количеством секций довольно сложно. Поэтому лучше установить сразу радиаторы нужного объема, даже с небольшим запасом, регулируя температуру теплоносителя. Это проще, чем искать дополнительный способ обогрева помещения, особенно с холодными угловыми стенами.

Схемы подачи и отвода однотрубных систем обычно скрыты под полом

Схемы подачи и отвода однотрубных систем обычно скрыты под полом, за плинтусами, в стяжке, под ламинатом в керамзите. Поэтому панели на нижнем контуре смотрятся как размещенные в наиболее удобных местах стен. Это дает больше возможностей для решения дизайнерских задач без ущерба отоплению частного дома, особенно когда нужны радиаторы отопления эстетичного вида.

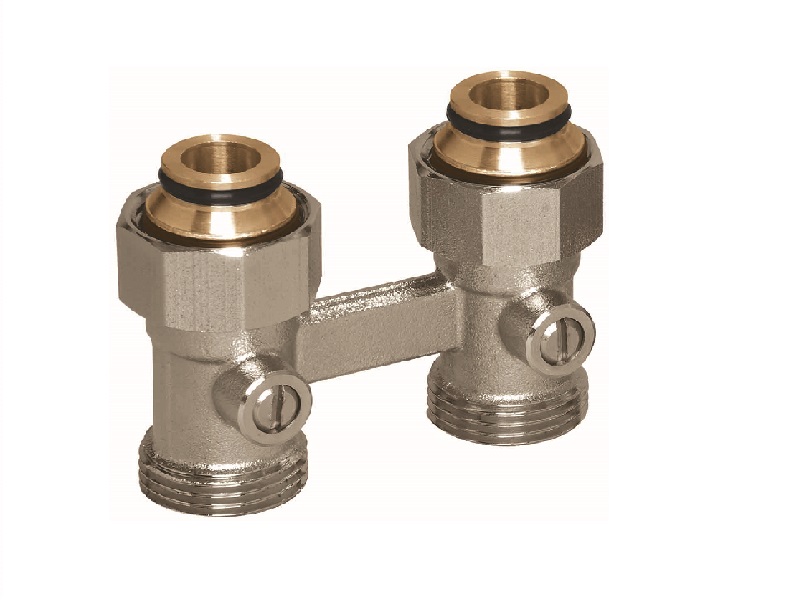

Узлы подключения радиаторов отопления

Различают следующие виды узлов подключения:

Узлы нижнего подключения;
Узлы бокового подключения;
Блоки для однотрубных и двухтрубных схем – с наличием байпаса, без него, с регулируемым байпасом;
Универсальные узлы;
Узлы подключения с зондами.

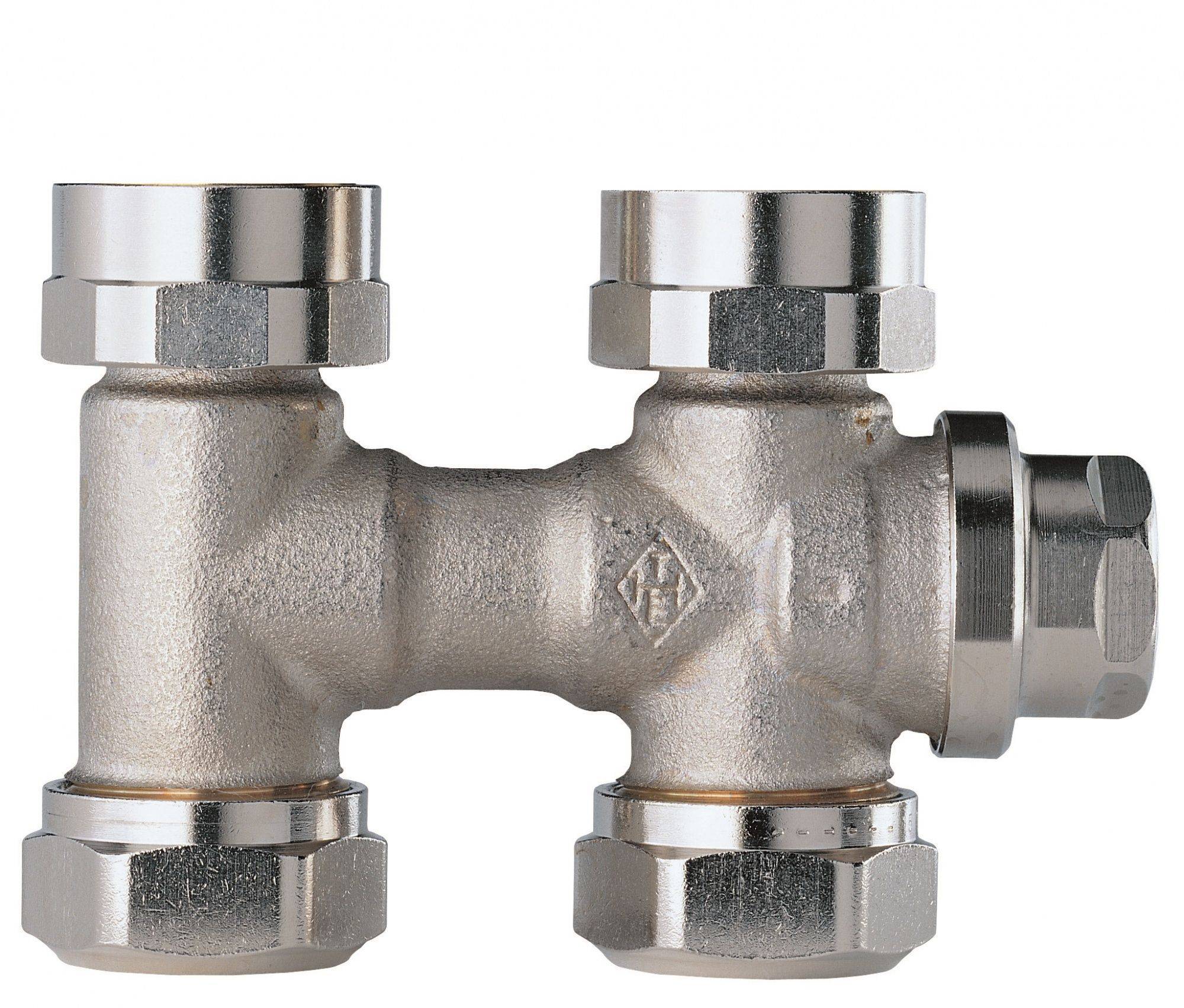

Узлы нижнего подключения используют для присоединения стальных радиаторов. Радиаторы имеют нижние патрубки с резьбой (или внутреннюю резьбу). Узлы оборудуются накидными гайками с резиновой прокладкой или сгонами (при внутренней резьбе радиатора).

Узлы бокового подключения (со вставкой) применяются для всех типов радиаторов. Они реализуют принцип бокового присоединения прибора.

Различают узлы для однотрубных систем – с наличием встроенного нерегулируемого байпаса и с возможностью регулировки. Для двухтрубных схем узлы производятся обычно без байпаса.

Универсальные узлы сочетают в себе все возможности балансировки.

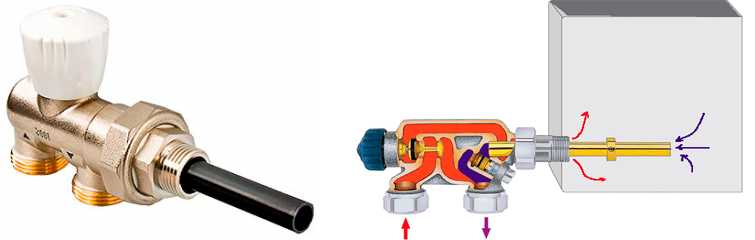

Узлы подключения с зондами (трубками) реализуют более качественное разделение прямого и обратного потоков теплоносителя внутри радиатора. Зонд выполняется чаще всего из обычной стали и оцинковывается. В системах с низким качеством теплоносителя срок его службы значительно снижается из-за слабой коррозионной стойкости.

Эффективность работы узлов подключения вызывает некоторые сомнения из-за гидравлической компоновки потоков – это тема отдельной статьи. Стоимость узлов значительно превышает стоимость обвязки раздельными кранами или вентилями.

Правильное подключение радиаторов – один из ведущих критериев, влияющих на эффективность работы системы отопления в целом. Верный выбор способа обвязки косвенно влияет и на потребление топлива в автономных системах (при наличии качественной регулировки)

Немаловажно это и для многоквартирных домов – уж коли берутся немалые деньги за отопление – нужно забрать свое, пусть даже придется открыть форточки

Однотрубная схема (квартирный вариант)

Такая схема подключения очень распространена в многоквартирных домах (от 9-и этажей и выше).

Одна труба (стояк) опускается с технического этажа проходит, все этажи и попадает в подвал, где входит в трубу обратки. В такой системе подключения, будет тепло в верхних квартирах, так как, пройдя все этажи и отдав тепло, к низу, вода в трубе остынет.

А если нет технического этажа (5-и этажные дома и ниже), то такую систему «кольцуют». Одна труба (стояк), подымается с подвала проходит все этажи, идет по квартире последнего этажа в соседнюю комнату и опускается, так же через все этажи в подвал. В таком варианте не известно кому повезло. На первом этаже в одной комнате, может быть тепло, там где труба подымается, а в соседней комнате холодно, там где та же труба опускается, отдав тепло всем квартирам.

Плюсы и минусы технологии

Способ подключения выбирают, чтобы обеспечить равномерное нагревание батарей отопления

Оптимальный вариант применения узла для подключения отопительного радиатора с нижним типом подводки – двухтрубная система. Коммуникации исключают тепловые потери, имеют несколько преимуществ:

равномерный нагрев верхней и нижней части батарей;
легкость последовательного соединения труб;
качественный прогрев комнат, который позволяет реализовать только двухтрубный способ;
маскировка радиаторных элементов в полу или стенах;
быстрый демонтаж и замена элементов;
возможность установки трубопровода из полипропилена, меди, PEX, биметалла, алюминия, стали.

К минусам нижнего подвода относятся необходимость доукомплектации каждой батареи воздухоотводчиками, невозможность обустройства при наличии циркуляционного насоса.

Выбор типа соединения радиатора с трубами: схемы подключения

Виды соединения радиатора с трубами

Подключение радиаторов отопления в частном доме должно производиться по выбранной схеме, которая определяет последовательность подключения труб к самому радиатору. Проектная документация любого здания должна включать разводку отопления при строительстве, однако в случае с дачей и другими личными постройками, все зависит от заказчика и компании реализующей монтаж.

Схемы подключения радиаторов отопления в частном доме бывают следующих типов:

односторонняя;
седельная;
диагональная;
нижняя.

Выбор определенной схемы зависит от расположения подводящих и отводящих теплоноситель труб и степени энергоэффективности. Рассмотрим каждую из них более подробно.

Седельная и нижняя схема подключения радиаторов отопления

Нежняя схема соединения радиатора с трубами

Такие методы подключения целесообразно использовать, если труба «подачи», питающая радиатор горячим теплоносителем, и труба «обратки», по которой остывший теплоноситель покидает радиатор, расположены вблизи от пола. Тогда они подключаются к радиатору с противоположных сторон секций, и батарея заполняется теплоносителем.

Недостатком такого подключения является невысокая энергоэффективность (потери могут достигать 15%). Низкая энергоэффективность такой схемы объясняется тем, что теплоноситель циркулирует в основном в нижней части радиатора, при этом его верхняя часть не будет достаточно прогреваться. Из-за этого существует также проблема долгого нагрева помещения, а также возможность коррозии металла из-за перепадов температур при заполнении батареи.

Односторонняя схема подключения радиаторов отопления в частном доме

Одностороннее соединение батарей

Эта схема отличается тем, что линия, по которой поступает теплоноситель, и отводящая труба подключаются к одной и той же секции радиатора. Подающая – подключается в верхней части батареи, а отводящая – в нижней. Односторонняя схема подключения позволяет равномерно прогревать каждый отдельно взятый радиатор, отличается высокой теплоэффективностью, но является не самым удобным вариантом.

Это идеальный вариант для домов с небольшим количеством батарей. Но если количество секций превышает 15 единиц, о теплоэффективности такой схемы можно забыть.

Диагональная (перекрестная) схема подключения

Перекрестное подключение батарей

Если требуется обеспечить теплом дом большой площади с большим количеством жилых помещений, гораздо эффективнее использовать диагональную схему. При реализации подключения по такой схеме подающая теплоноситель труба подключается в верхней части радиатора, а отводящая – в нижней части на противоположной секции. Этот вариант отличается наиболее высоким коэффициентом теплопередачи (потери всего 2%).
