Как и чем утеплить трубы отопления самостоятельно

Теплоизоляция для труб отопления на открытом воздухе

Разнообразие утеплителей предоставляет возможность выбрать именно тот, который подойдет наилучшим образом для конкретного места применения (на улице, в земле, в подвале, на чердаке) и бюджета.

Подбор теплоизолятора выполняется с учётом факторов:

диаметр трубы системы отопления;

условия эксплуатации (место расположения отопительной системы);

средняя температура прогрева теплоносителя;

показатель теплопроводности утеплителя (чем ниже, тем лучше);

показатель водопоглощения. Показывает способность изоляционного материала выполнять свои функции во влажной среде;

устойчивость к горению, биологической и химической активности, воздействию ультрафиолета и прочих факторов внешней среды;

срок службы;

простота монтажа (с условием обеспечения достаточной герметичности);

стоимость.

Требования к изоляции для утепления труб

Совсем недавно для труб использовался любой подручный материал – старые куртки, ватные одеяла и т.д. Сегодня ассортимент трубной изоляции настолько широк, что сделать правильный выбор не так просто. Поэтому следует рассмотреть наиболее востребованные материалы, а также технологические требования предъявляемые к данным материалам. Рассмотрим, что следует учесть при выборе изоляции:

— длительность эксплуатации изоляционного материала; — стойкость изоляции к повышенной влажности и влаге; — пожарная безопасность и огнестойкость изоляции; — легкий монтаж с возможностью повторного применения; — стойкость к механическим и температурным воздействиям; — низкая стоимость и доступность трубной изоляции.

чем сделать утепление на улице, в подвале, в земле

В данной статье будет рассмотрено утепление труб, основные требования и разновидности материалов для утепления, а также инструкция, как утеплить трубы на улице.

Независимо от того, из какого материала изготовлена труба водопровода – высококачественная оцинкованная сталь, металлопластик лучшего производителя или любой другой – во время зимних холодов замерзшая вода разрывает их одинаково жестоко в соответствии с законами физики. Поэтому задумываться о том, как правильно утеплить трубы, следует заранее.

Замерзшие трубы

В случае, когда труба уже замерзла, единственным решением проблемы является замена трубы, поэтому следует заранее определиться – чем утеплить трубу и какой материал для этого использовать, какими параметрами он должен обладать.

Учитывая, что количество и общая длина трубопроводов в частном доме или во дворе дома обычно сравнительно небольшая, самостоятельное утепление труб является вполне выполнимой задачей.

Водопровод имеет два наиболее уязвимых участка, которые расположены на улице и в неотапливаемом помещении. Вопрос, как и чем утеплить трубы в подвале или другом помещении без отопления, решается проще, а в случае располагающихся на улице труб, особенно в тех местах, где они выходят к насосам, счетчикам, распределительным колодцам и т.д. следует быть максимально внимательным и аккуратным.

Требования к материалам для утепления водопроводных труб

Потребительские требования к утепляющим материалам в первую очередь учитывают простоту их монтажа и длительность эксплуатационного срока.

Утепление трубы

К таким требованиям относятся:

• Водоотталкивающие характеристики материала утеплителя, повышающие его герметичность;
• Пожарная безопасность в случае применения материала в помещении, а также способность материала к самозатуханию;
• Длительность срока службы материала;
• Удобство и простота монтажа, желательно с возможностью неоднократного использования;
• Приемлемая стоимость материала.

Кроме того, к утепляющим материалам для труб предъявляется ряд технологических требований, зависящих от их технико-эксплуатационных характеристик:

• Низкая теплопроводность и высокие теплосберегающие характеристики;
• Водопоглощение, непосредственно влияющее на время разрушения материала;
• Устойчивость к химическим и биологическим внешним воздействиям;
• Рабочая температура без устройства дополнительной изоляции.

Разобравшись с основными свойствами утеплительных материалов и размещением труб водопровода, можно приступать к выбору конкретного, наиболее подходящего утеплитель для труб: основные виды.

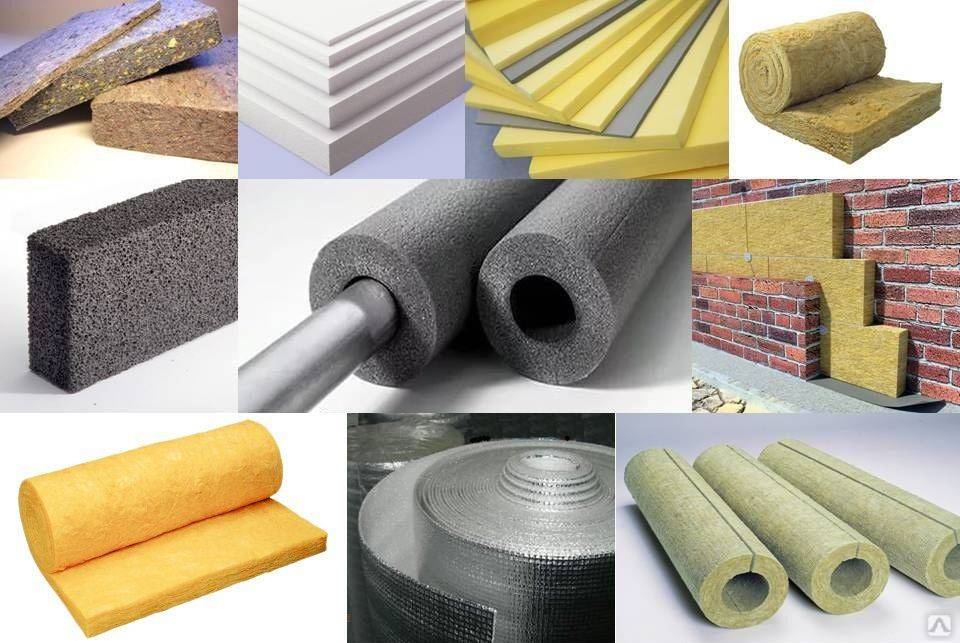

Типы утепляющих материалов для труб

В далеком прошлом остались те времена, когда для утепления труб водоснабжения и теплоснабжения использовался классический материал наподобие ватного одеяла, да и сами трубы чаще используются не металлические, а пластиковые.

Технология и монтаж утеплителей в быту лучшие варианты

Владельцам частных домов для экономии финансовых средств на обогреве помещений нередко приходится решать, чем изолировать трубы отопления, рассматривая различные виды изоляции трубопроводов. При этом теплосети могут располагаться в любом месте индивидуального участка: внутри дома или хозяйственной пристройки, под землей или на ее поверхности.

Рис. 18 Нанесение Теплокраски

Утепление труб отопления на улице

Решая, как утеплить трубы отопления на улице своими руками, следует в первую очередь рассматривать ПЭ оболочки подходящего внутреннего диаметра с закрытыми ячейками. Они имеют поверхностную пленку различных цветов, чтобы закрыть продольный шов, используют скотч, скобы, самоклеющиеся разновидности трубок или любой клей для полиэтилена. ПЭ трубки в зависимости от удобства использования приобретают стандартной длины 2 или 10 м, работы по монтажу проводят в следующей последовательности:

• Очищают трубопровод от грязи и пыли и одевают на него ПЭ трубку необходимого размера, когда шов собираются промазывать клеем, его размещают вверху.
• Если используют не самоклеющуюся разновидность, промазывают стенки продольного разреза клеем и соединяют их до полного высыхания, затем переворачивают оболочку швом вниз.
• Аналогичным образом склеивают между собой торцы целых трубок или обрезанных участков, получая в результате работы цельную и эстетически красивую защитную оболочку.

Рис. 19 Монтаж ПХ трубок – основные этапы

Утепление труб отопления в неотапливаемом помещении

Внутри помещений для утепления трубопроводов можно использовать более дешевые в сравнении с рассмотренным выше вариантом ПЭ трубки с открытыми ячейками, также нередко применяют варианты монтажа защиты с фольгированным поверхностным слоем. Некоторые производители, к примеру Энергофлекс, реализуют вместе со своими трубками специальный клей для соединения ПЭ изделий и дополнительный инструмент в виде специального ножа для резки ПЭ оболочек и пластикового стусла для обрезания трубок прямо или под углом 45 градусов.  ПЭ теплоизоляция для труб отопления в квартире или частном доме бренда Энергофлекс монтируется следующим образом:

• В трубке дополнительно прорезают выделенный продольный шов специальным ножом.
• Раздвигают шов и помещают изделие на трубу.
• Скрепляют края швов специальными пластиковыми зажимами в виде полуколец, для этого их соединяют вместе и вставляют зажимные скобы в количестве 4 – 5 штук на один погонный метр.
• Если необходимо изолировать угловой фрагмент трубопровода, поступают следующим образом:

1. В специальное стусло вставляют обрезок трубы и вырезают серединный фрагмент, а также обрезают торцы соединяемых элементов под нужным углом.
2. Склеивают между собой полученные детали, промазав их кромки специальным клеем Энергофлекс.
3. Обрезают полученный угловой элемент вдоль специальным ножом, промазывают его продольные торцы клеем и одевают детали на угол трубопровода, половинки можно обмотать скотчем на 2 – 3 часа до высыхания клея, после чего фасонный узел готов к эксплуатации.

Рис. 20 Монтаж углового элемента изоляции Энергофлекс внутри здания

Утепление труб отопления под землей

Решая, чем утеплять трубы отопления на улице при подземной укладке в бытовом хозяйстве, обычно используют жесткие оболочки или помещают мягкие пористые материалы в полимерные трубы большего диаметра. Для теплоизоляции трубопроводов пенопластовой скорлупой поступают следующим образом:

• Лежащий на поверхности трубопровод очищают от грязи и размещает на нем сегменты скорлупы соединением шип в паз с таким расчетом, чтобы верхний и нижний элемент ложились со сдвигом.
• По мере укладки фрагментов их связывают между собой скотчем, для соединения можно воспользоваться и специальным клеем для пенопласта.
• После монтажа на поверхности трубопровод помещают в траншею на заранее засыпанную подушку из песка и присыпают землей.

Рис. 21 Монтаж жестких скорлуп

При теплоизоляции отопительных трубопроводов широко используют материалы, применяемые в строительной отрасли, для удобства использования на трубопроводах их выпускают в виде цилиндрических скорлуп или полых трубок различной длины. Для изоляции наружных и внутренних трубопроводов отопления наиболее рациональный вариант – применение мягких трубок из вспененного полиэтилена, подземный трубопровод обычно изолируют жесткими скорлупами из пенопласта или пенополиуретана.

K-FLEX

Компания выпускает теплоизоляцию из вспененного каучука. Материалы от K-flex выделяются высокими эксплуатационными и теплофизическими характеристиками. Они обладают низкой теплопроводностью, долговечны, паронепроницаемы, пожаробезопасны, экологичны, удобны в монтаже.

Теплоизоляторы от K-flex

Производят их на основе синтетического вспененного бутадиен-акрилового каучука с закрытыми ячейками. Формы изоляции — листы или трубки с самоклеящимся защитным покрытием. Термобарьер К-Флекс отличается:

• Длительностью службы с сохранением технических характеристик;
• Паро- и водонепроницаемостью;
• Низкой теплопроводностью;
• Эластичностью в большом диапазоне температур;
• Устойчивостью к плесени и микроорганизмам;
• Способностью затухать самостоятельно при пожаре, а из-за присутствия в составе антипиренов, материал препятствует дальнейшему распространению пламени.

https://youtube.com/watch?v=3q0S-zGKwXo%3F

Виды исполнения теплоизоляционных материалов для трубопроводов

По исполнению материалы для теплоизоляции делятся на следующие виды:

• рулонные;
• листовые (в виде матов);
• кожуховые;
• жидкие.

Рулонные теплоизоляционные материалы – свёрнутая в рулон полоса теплоизоляции определённой толщины и ширины, имеющая фольгированную основу или без неё.

На трубы рулонная теплоизоляция наматывается по спирали или (только на горизонтальных участках) укладывается на трубопровод продольно со стыковкой краёв под трубой и креплением хомутами или проволокой. Если материал фольгированный, то теплоизоляцию устраивают слоем фольги наружу, однако это не обеспечивает достаточной защиты материала от атмосферных осадков, поэтому встаёт вопрос, чем изолировать трубу отопления на улице от влаги. Эта проблема решается установкой на трубопровод поверх фольгированного материала металлических защитных кожухов из оцинкованного железа.

Листовые материалы используются так же, как рулонные при продольной укладке, использование защитных кожухов поверх них также обусловлено необходимостью защиты от влаги и механических повреждений.

Кожуховая теплоизоляция может быть твёрдого или мягкого исполнения.

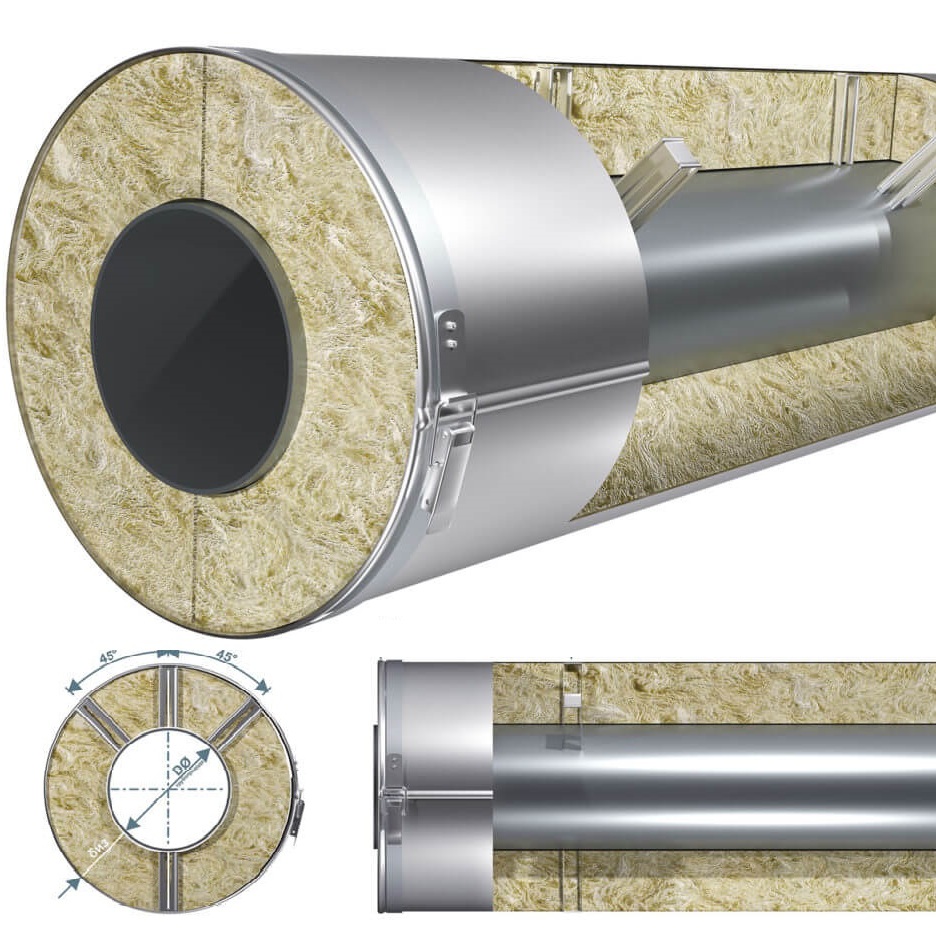

Твёрдые теплоизолирующие материалы кожухового исполнения представляют собой полый цилиндр со стенкой определённой толщины, имеющий с двух или четырёх сторон продольные разрезы замкового профиля. Диаметр полости цилиндра выполняется под определённую размерность труб.

Мягкие материалы для теплоизоляции представляют собой гибкий кожух со стенкой заданной толщины, имеющий продольный разрез или без него. Гибкую теплоизолирующую гильзу без разреза надевают на трубу до её монтажа, а разрез позволяет утеплить уже существующий трубопровод.

Жидкие материалы для теплоизоляции трубопроводов на улице подразделяются на:

• напыляющиеся;
• окрашивающие.

Первая разновидность наносится с помощью специального устройства-распылителя, постепенно наращивающего слой теплоизоляции до необходимой величины.

Вторая разновидность применяется в виде слоя, наносимого обычным малярным валиком или кистью.

Каждый из перечисленных видов теплоизоляции имеет разновидности, отличающиеся материалом изготовления, технологией производства, физическими характеристиками, ценой и т. д., так как производители постоянно совершенствуют свойства выпускаемых изолирующих средств. Современный рынок, в зависимости от условий эксплуатации трубопровода, позволяет выбрать материал, максимально отвечающий требованиям конкретной ситуации.

Основные особенности

В данном случае труба и ее теплоизоляционный материал являют собой одно целое. Данная конструкция характеризуется наличием множества слоев, благодаря чему обладает рядом преимуществ:

• водонепроницаемость;
• увеличенный срок службы;
• устойчивость к механическому воздействию;
• простой монтаж;
• прочность;
• устойчивость к появлению ржавчины;
• небольшой вес;
• повышенная гибкость.

class=’s-article__points-list’>

Такие трубы податливы при монтаже, поэтому с их помощью легко создать любую, даже самую неформальную систему. При этом конструкция будет выполнены аккуратно и быстро, неровности и препятствия в таком случае помехой не станут. Установка таких систем не требует специального оснащения ввиду их легкости, а для монтажа достаточно нескольких гаечных ключей.

Также подобные конструкции выносливы к воздействию высоких температур, они не боятся показателя вплоть до 95о. А еще большим плюсом станет тот факт, что такие трубы не нуждаются в большой глубине при прокладке, закапывать их под землю можно на расстоянии всего лишь 0,5 метров. Эту особенность по достоинству оценят владельцы загородных домов.

Виды

Разнообразные производители предлагают широкий выбор различных многослойных труб, чья область применения зависит от их конструкции. Так, например, существуют варианты, состоящие из двух труб, они предназначены для домов, где отопление и горячее водоснабжение зависят от котла.

Для труб, которые будут использоваться в системах канализации, нередко характерно наличие греющего кабеля, который предотвратит замерзание сточных вод.

Также теплоизоляционные трубы могут разниться в зависимости от материалов изготовления:

• Стекловата – отличается прочностью, подавляет шум, однако не пользуется популярностью по причине высокого уровня пожароопасности.
• Базальтовый утеплитель – снижает вероятность пожара и поглощает шум. Также отличается отличными водоотталкивающими характеристиками. Однако стоит отметить, что материал хрупок, что привносит существенные трудности в монтаж.
• Пенополистирол – стоит недорого и не боится температурных перепадов. Совсем не устойчив к механическому воздействию.

Все эти материалы применяются в современной теплоизоляции редко, для более совершенных систем и конструкций мы рекомендуем выбирать следующие варианты:

• Пенополиуретан – можно напылять на поверхность труб, а можно крепить к ним с помощью цилиндров. Не боится температурной развилки, не пропускает влагу, отличается экологичностью, гипоаллергенностью. Из минусов можно выделить высокую цену.
• Сшитый полиэтилен – является самым экономичным и востребованным материалом, т. к. он прочен, гибок, устойчив к износу, коррозии.

Стоимость

Теплоизолированные трубы продаются в диапазоне цен от 1 000 до 10 000 российских рублей за 1 метр. На цену влияет тип и качество материала, диаметр и толщина стенок, разновидность конструкции (одна- или двухтрубная).

Рассчитать требуемый метраж труб для загородного дома можно по следующей схеме:

1 этап: составление примерной схемы будущего водопровода. Для этого стоит учитывать место расположения источника воды, способ подключения к нему (из скважины или через центральное городское водоснабжение).

2 этап: разметка ветвей водопровода.

3 этап: подсчет и суммирование длин всех труб. Для каждого окончания и соединения следует добавлять дополнительные 0,5 метров, а для разветвления – 1,5 метра.

К слову, необязательно конструировать весь трубопровод полностью из теплоизолированных труб, их можно чередовать с обычными изделиями, для этого достаточно самых простых переходников.

Необходимость утепления труб отопления

Неутепленные трубы быстрее остывают, что приводит к понижению температуры во всей системе отопления

На первый взгляд может показаться, что утепление труб в многоквартирных домах, по которым идет горячая вода, не требуется. Но на практике это не так. Отопительный контур всегда имеет высокую температуру, так как в нем циркулирует теплоноситель. Но температура снаружи всегда ниже, из-за чего носители тепла быстрее остывают. Утеплитель позволит сохранить тепло в течение длительного времени. Особенно актуально применение утепляющих материалов для труб при прокладке теплотрассы под землей или на открытом воздухе. Правила укладки регламентированы ГОСТ, СНиП и другими стандартами.

Отсутствие утепления невыгодно экономически. Если нет утепляющего слоя, стены трубы теплоносителя напрямую контактируют с холодным воздухом на улице и быстро остывают. Это приводит к понижению температуры во всей системе отопления и обогреваемых помещениях. КПД такой системы минимален – на нагрев воды потрачено много топлива, а температура в помещении невысокая. Утеплитель позволяет повысить КПД, уменьшая потери тепла.

Технология утепления труб отопления

На выбор трубной теплоизоляции и способ её монтажа оказывает влияние место прокладки трубопровода.

Утепление труб отопления на улице

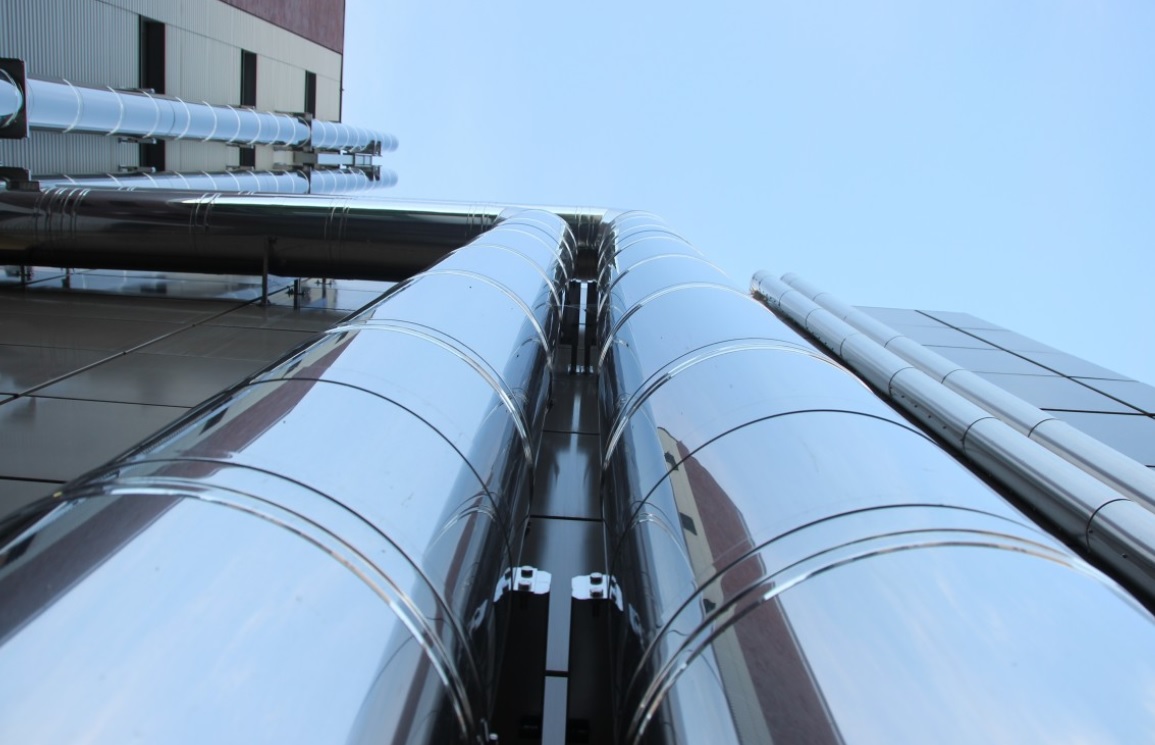

Наружная теплоизоляция труб – самый сложный способ утепления, поскольку на открытом воздухе в защите нуждаются не только трубы, но и сам утеплитель. Для установки на улице применяются негигроскопичные материалы, или другие, но надежно защищенные от попадания влаги пленкой, кожухом.

Кроме того, на улице целесообразно применять самый плотный и толстый утеплитель. Еще одним требованием является использование материала, устойчивого к воздействию ультрафиолета, непогоды и механических повреждений.

Утепление труб отопления в неотапливаемом помещении

Подвал, холодный чердак, котельная – особенностью таких помещение является отсутствие радиаторов отопления. Но поскольку трубы заполнены теплоносителем и расположены в среде с минимальной влажностью, здесь нет особых требований ни к теплоизоляционному материалу, ни к его толщине.

Теплоизоляция труб отопления в неотапливаемом (холодном) помещении

Утепление труб отопления под землей

Специфика монтажа труб отопления под землей состоит в том, что они обязательно должны быть уложены ниже уровня промерзания грунта, а это глубина полтора-два метра. Если не придерживаться этого требования, теплоноситель будет сильно охлаждаться пока пройдет через теплотрассу, расположенную в земле. Для того, чтобы снизить потери тепла, нужно позаботиться о качественном утеплении подземного трубопровода.

Мастера утверждают, что оптимальным решением в этом случае будет использование кабельной системы обогрева труб. Но ввиду высокой стоимости, пользователи отдают предпочтение усиленной теплоизоляции труб отопления.

Хорошее утепление труб отопления под землей предполагает выполнение требований:

изоляция утеплителя от влаги, которая находится в почве;

исключение возможности деформации утеплителя, т.к. в этом случае снижаются его свойства. Особенно актуально это для мягких теплоизоляционных материалов;

Согласно отзывам, оптимальное решение – теплоизоляция труб отопления с помощью скорлупы ППУ.

Примечание. Пользователи рекомендуют для труб, которые уложены выше уровня промерзания грунта, использовать комбинированную систему утепления, а именно: сочетание ваты и жесткой скорлупы ППУ с защитным покрытием из стекловолокна. В идеале, еще на стадии прокладки применять заводские многослойные трубы в ППУ изоляции.

Как выбрать теплоизоляционный материал: показатели качества

• Устойчивостью к воздействиям агрессивной внешней среды: влажности, резкой смене температурных режимов, морозам, повышенной температуре.
• Низкой теплопроводностью.
• Долговечностью: материал должен обладать износоустойчивостью, прочностью, эластичностью.
• Герметичностью конструкции в сборке.
• Пожаробезопасностью: часто трубы прокладываются в непосредственной близости к деревянным конструкциям, поэтому изолятор не может иметь горючую основу.
• Легкостью, доступностью для монтажа мастером – непрофессионалом.
• Удобством, простотой для демонтажа и новой сборки.
• Невысокой стоимостью.

Скорлупы ППУ пенополиуретановые

Скорлупы из жесткого пенополиуретана — это плотные сегменты или полуцилиндры с замками на «четверть» для труб большого диаметра и с продольным разрезом, и самоклеящимся клапаном для более мелких труб. У этого вида теплоизоляции достаточно много преимуществ:

• Высокие характеристики прочности;
• Устойчивость к агрессивным химическим средам, грибковой инфекции, к поражению микроорганизмами;
• Экологичность.

К минусам изделий из ППУ относится неустойчивость жесткой скорлупы к ультрафиолетовым лучам. Солнечные лучи способны размягчать структуру, что постепенно приводит к рассыпанию. Проблема решается просто — устройство надежной защиты.

Скорлупы из жесткого пенополиуретана

На рынке строительных материалов представлены скорлупы разных видов. Производители выпускают их с покрытием и без. Вторые подходят для трубопроводов, проходящих в грунте, через помещение, имеющих кожух. Первый вид скорлуп предназначен для труб, эксплуатирующихся под открытым небом. Покрытие защищает их от УФ-излучений, случайных механических повреждений, вандализма.

Оболочку делают:

• Из алюминиевой фольги;
• Стеклопластика;
• Фольги армированной.

Внимание! Область применения скорлуп ППУ, выдерживающих температуру в пределах 120-150 градусов С, не только отопительная система и трубопроводы с горячей водой, но и холодильная техника.

Необходимость утепления коммуникаций

Люди, которые не знакомы со специфическими особенностями теплоизоляции и гидроизоляции, просто не понимают, зачем требуется утеплять трубы, по которым течет горячая вода. Ведь труба с горячей водой и так не промерзнет даже при очень сильном холоде.

Теплоизоляция в подвале многоквартирного дома.

Но смысл заключается в том, что утеплить трубы в подвале нужно вовсе не для того, чтобы избежать риска их промерзания во время мороза. Изоляция коммуникаций нужна, в первую очередь, для сокращения теплопотерь.

Использование утеплителя в частном доме.

Если здание отапливается из котельной, которая располагается в отдельном строении, то каждая магистраль, проходящая от котельной к дому, должна быть эффективно утеплена. Это предотвратит потери тепла, пока горячая вода будет идти до потребителя.

Аналогичная ситуация характерна и для подвалов многоквартирных домов. Там также требуется утеплить трубы, чтобы тепло не терялось, и радиаторы в помещениях были горячее.
В частных домах также важно изолировать трубопровод. В частности, если отопительный котел находится в подвале, то трубы, проходящие по помещению, настоятельно рекомендуется покрыть теплоизоляционными материалами.

При утеплении труб подвала частного дома хозяин получает двойную выгоду:

1. В помещениях дома на несколько градусов повысится температура за счет большего количества тепла, поступающего по трубам.
2. Будут заметно снижены затраты на отопление в совокупности.

Трубы, по которым идет горячая вода, должны быть обязательно защищены. В противном случае, теплопотери будут значительны.

Помимо этого, коммуникации должны в полной мере отвечать техническим характеристикам котельной. За этим надо обязательно проследить при монтаже трубопровода.

Однако, даже если трубопровод уже смонтирован, а теплоизоляция в должном объеме не предусмотрена, вы всегда можете осуществить ее постфактум при помощи специальных материалов.

Теплоизоляция для труб отопления на открытом воздухе

Разнообразие утеплителей предоставляет возможность выбрать именно тот, который подойдет наилучшим образом для конкретного места применения (на улице, в земле, в подвале, на чердаке) и бюджета.

Подбор теплоизолятора выполняется с учётом факторов:

диаметр трубы системы отопления;

условия эксплуатации (место расположения отопительной системы);

средняя температура прогрева теплоносителя;

показатель теплопроводности утеплителя (чем ниже, тем лучше);

показатель водопоглощения. Показывает способность изоляционного материала выполнять свои функции во влажной среде;

устойчивость к горению, биологической и химической активности, воздействию ультрафиолета и прочих факторов внешней среды;

срок службы;

простота монтажа (с условием обеспечения достаточной герметичности);

стоимость.

Фольгированный пенофол для труб на улице

Прохождение труб отопления на улице сильно влияет на снижение температуры в доме. Кроме того, участки системы, размещенные под открытым небом, быстрее приходят в негодность из-за постоянного воздействия неблагоприятных погодных условий. Поэтому утепление труб отопления на улице должно выполняться посредством материалов с самыми низкими показателями теплопроводности и влагопоглощения.

Для фиксации стыков мембраны на улице лучше использовать армированный изоляционный скотч. Так как риск проникновения влаги от осадков сведется к минимуму

Чтобы утеплители прослужили как можно дольше, их в обязательном порядке нужно будет закрыть. В этих целях чаще всего используется гидроизоляционная мембрана. Утепление в данном случае проводится преимущественно посредством вспененного полиэтилена или полиуретана, а также фольгированного пенофола. Самое качественное утепление с наиболее продолжительным сроком службы будет выполнено при помощи теплоизолирующей краски. Данный материал по своим свойствам превосходит прочие варианты в несколько раз.

Поверхность труб, находящихся на улице, перед утеплением обязательно следует тщательно очистить, особенно важен этот шаг для элементов, которые были установлены уже давно. Далее идет процесс покраски этого участка системы, причем наносить краску для радиаторов необходимо в два-три слоя. После ее высыхания устанавливаются сегменты утеплителя. Внутренний диаметр его должен точно совпадать с наружным диаметром труб. Данный материал укладывается точно таким способом как рассмотренный пенопласт. Заключительным этапом будет оборачивание в несколько слоев гидроизоляционной мембраны вокруг утепленного элемента. Ее полотна также как и при обертывании стекловаты стыкуются внахлест. Затем на эти места устанавливаются хомуты.
