Теплоизоляция труб вспененным полиэтиленом

Особенности пенополиэтилена

Низкая теплопроводность. Это позволяет использовать его для обустройства слоев теплоизоляции зданий и сооружений.

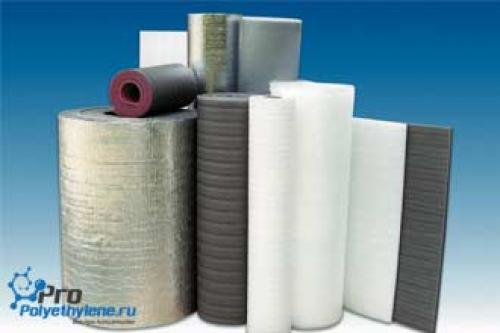

Разнообразие ассортимента. Пенополиэтилен может быть «простым», фольгированным, армированным (например, стеклотканью, применяется для теплиц), входить в состав других материалов. При введении в исходный состав различных компонентов можно придать конечному продукту требуемые характеристики (прочность, морозоустойчивость и ряд других).
С точки зрения экологии – материал чистый, так как применение фреона технологией изготовления не предусмотрено.
Хорошие водоотталкивающие свойства. Вспененный полиэтилен хорошо подходит для защиты поверхностей, подвергающихся постоянному воздействию жидкостей.
Простота работы с материалом.
Высокие звукоизоляционные качества.
Пенополиэтилен способен снижать вероятность воспламенения других материалов. Например, часто используется для защиты древесины.
Некоторые виды продукции могут эксплуатироваться в диапазоне температур =240 0С (от — 60 до + 180).
Возможность ламинирования практически любым материалом (пленками, лавсаном, бумагой и другими). Благодаря этому применяется повсеместно.
Долговечность, эластичность, износостойкость. Не повреждается насекомыми, грызунами, плесенью или грибком.
Невысокая цена на продукцию, что делает ее доступной для семей с любым доходом.

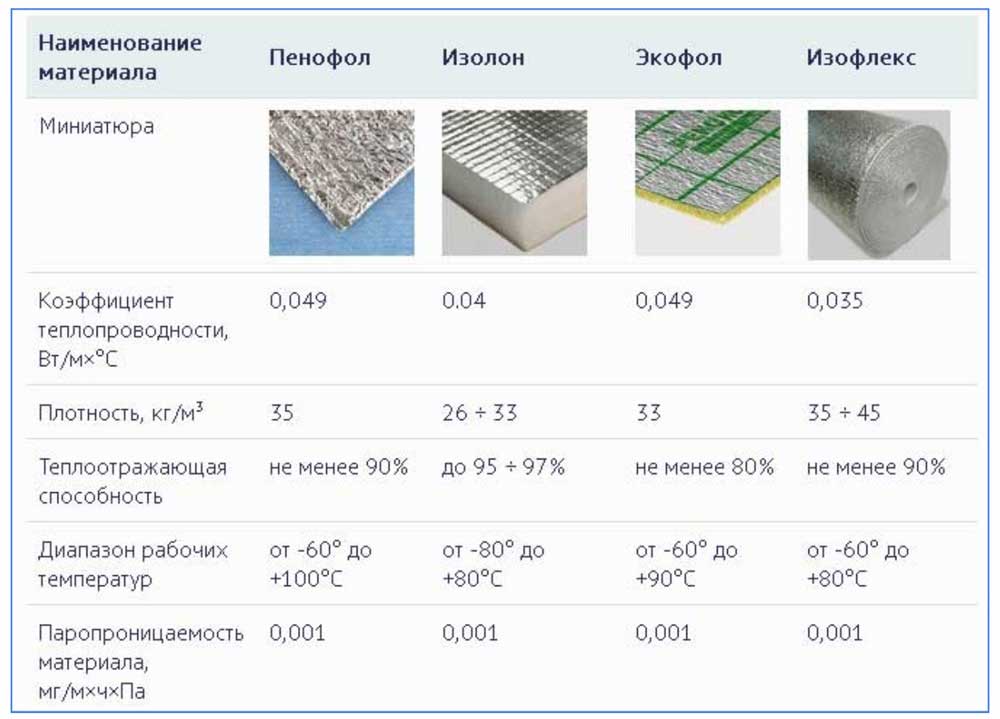

сравнение теплоизоляционных свойств

Применение

Для упаковки товаров различного назначения, в качестве прокладочного слоя

Это особенно важно для обеспечения безопасности транспортировки товаров. Материал выпускается толщиной от 0,5 мм до 2 см, что позволяет его использовать универсально. В качестве экранов для отражения тепла

В качестве экранов для отражения тепла

Это свойство используется, например, при отделке саун (парилок), холодильных камер. На предприятиях оборонного назначения. Такой на вид непрочный материал является, например, «составной частью» бронежилетов. Ну и самое распространенное использование – для снижения теплопотерь различными конструкциями (тепловая изоляция): здания и сооружения, трубопроводы и колодцы инженерных коммуникаций, резервуары и кессоны, вентканалы и технологические шахты.

Кстати, изделия с односторонним фольгированием отлично подходят для крепления на стену сзади радиаторов отопления, так как этим усиливается теплоотдача в помещение (эффективность приборов при этом повышается на 1/3). А вот фольгирование с обеих сторон – отличный вариант для утепления кровли. Отражают как тепло, поднимающееся изнутри здания, так и тепловую энергию солнечных лучей.

Учитывая разнообразный ассортимент продукции, невозможно перечислить все виды изделий. Но ориентировочные цены на некоторые ее разновидности привести уместно.

Продается в рулонном исполнении. Толщина материала лежит в пределах от 2 до 10 мм.

Цена – от 23 руб/м2.

Маты дублированные

Толщина от 1,5 до 4 см. Удобны для теплоизоляции ровных поверхностей на больших площадях. Соединяются термическим способом, что позволяет не заниматься дальнейшей герметизацией шва.

Цена – от 76 руб/м2.

Пенофол

Для обустройства слоев тепло- и пароизоляции. В рулонах, с перфорацией. Имеется самоклеющееся покрытие. Толщина материала от 3 до 10 мм, длина в рулоне – от 15 до 30 м при стандартной ширине 60 см.

Цена – от 1 200 до 1 500 руб/рулон.

Вилатерм

Теплоизоляционный уплотнительный жгут сечением 6 мм. Применяется в интервале температур от — 60 до + 80 0С. Для звуко- и теплоизоляции вентканалов, оконных и дверных проемов (например в шведской технологии утепления), системы дымоудаления и многого другого.

Цена – от 3,12 руб/п.м.

Утеплитель для труб из вспененного полиэтилена

По правде говоря, в нашем климате утеплять нужно обязательно не только стены и кровли, а и коммуникации.

Сто раз проверено: лучше один раз потратиться на утепление, чем потом долго жалеть и в конце концов все равно переделывать или доутеплять конструкции или коммуникации.

Сегодня мы будем говорить о необходимости утепления труб для водопровода и канализации и чем это делать лучше всего.

Зачем утеплять трубы

Промышленные трубопроводы, как для подвода воды, так и для подвода теплоносителя в системах отопления, утепляются обязательно, независимо от климатической зоны. Все-таки СНиП пишут не зря.

Что же касается бытовых условий, то очень часто теплоизоляция труб проводится уже по факту размерзания или же непоправимой коррозии, если это трубы металлические. Изолируют в основном те участки трубопроводов, которые проходят в неотапливаемых помещениях или же просто на улице.

Кроме того, некоторые участки трубопроводов просто физически не могут быть восстановлены после промерзания, поскольку труба растрескивается и выходит из строя, она требует замены, а это порой связано с большими временными и финансовыми затратами. Гораздо большими, чем цена того же самого утеплителя.

Каким должен быть трубный утеплитель

Утеплитель для труб из вспененного полиэтилена вобрал в себя все качества, которые могут предложить изоляционные трубные материалы, при этом он имеет довольно сносную цену. А в принципе, качественный утеплитель для труб обязан иметь такой набор свойств:

Малая теплопроводность. Не имеет значения, какие трубы утепляются, с холодной, или горячей водой, материал должен максимально сохранять температуру жидкости, препятствуя как её охлаждению, так и нагреванию. Существует зависимость между толщиной утеплителя и коэффициентом теплопроводности и она может выражаться в том, насколько длинный трубопровод и насколько высок перепад температур между внешним воздухом и температурой жидкости.
Способность отталкивать воду. Это особенно актуально при использовании стальных трубопроводов, которые подвержены коррозии.
Прочность и стойкость к повреждениям. Ни атмосферные, ни физические воздействия не должны влиять на целостность изоляции.
Максимально широкий диапазон рабочих температур.

Вспененный полиэтилен и его преимущества

Конечно, можно подобрать и другие теплоизоляторы, но во многих случаях вспененный полиэтилен оказывается наиболее подходящим как для пластиковых, металлопластиковых, так и для металлических коммуникаций. Отличные характеристики и самая низкая себестоимость делают именно этот материал универсальным и востребованным.

Структура вспененного полиэтилена — это множество ячеек, заполненных воздухом, а это и есть идеальные условия для теплоизоляции. Поскольку ячейки наглухо изолированы между собой, то и о проникновении воды в структуру утеплителя и речи быть не может.

В этом смысле никакие минеральные ваты ему не ровня, поэтому вспененный полиэтилен надёжно защитит трубу от коррозии и обеспечит прекрасную теплоизоляцию. Материал достаточно прочен как на разрыв, так и к механическим повреждениям, но при этом он остаётся очень эластичным и упругим, что сильно упрощает его монтаж.

А монтаж может проводиться даже на морозе, поскольку теплоизолятор сохраняет эластичность вплоть до -80 градусов.

Типы и технология изготовления утеплителя

Поскольку процесс производства утеплителя несложен, то есть возможность изготовить материал совершенно разной толщины.

Как правило, размеры стандартного изолятора составляют два метра в длину, толщина стенки может быть от 6 до 20 мм, а диаметр гильзы такой, чтобы материал можно было использовать на всех типовых трубах, а это от 12 до 200 мм.

Также в процессе производства в полиэтилен добавляют различные модификаторы, которые могут повышать эластичность, делать материал морозостойким. Для печных труб изготавливают специальный фольгированный изолятор.

Фольгированный полиэтилен может продаваться как в гильзах, так и в рулонном виде.

Именно такой, фольгированный полиэтилен применяется не только в водопроводах, но в системах кондиционирования и вентиляции, где ассортимент коммуникаций чрезвычайно широк.

Монтируется материал довольно просто. Если есть возможность разобрать коммуникационный узел или утеплить трубы при их монтаже, то гильза нужного диаметра надевается просто на трубу.

В том случае, когда нет физической возможности разобрать коммуникационный узел, тогда гильза разрезается и надевается на трубу, а после чего фиксируется по шву либо клеем, скотчем, либо скобами.

Следите за трубами и экономьте тепло с помощью вспененного полиэтилена!

Пенополиэтилен – идеальная подложка под напольные покрытия

Самым лучшим материалом, используемым в качестве подложки под паркетную доску, ламинат, линолеум, является вспененный полиэтилен. Такая продукция выпускается на ряде российских и зарубежных предприятий. К числу наиболее распространенных торговых марок относится:

«Изоком» — вспененный полиэтилен в рулонах, изготавливаемый на инновационном оборудовании. Сотрудники российской компании пристально следят за качеством на всех этапах выпуска изделий. Материал не гниет, эксплуатируется на протяжении десятков лет и хорошо изолирует шумы. Подложка «Изоком» не пропускает влагу и легко укладывается;
«Теплофлекс» — утеплитель нового поколения, в котором не содержатся вещества, опасные для здоровья. Благодаря структуре и эластичности подложка удобна в монтаже. Чтобы материал полностью выполнял свои функции, его нужно укладывать по правилам: соседние полотна ложатся встык, а края скрепляются армированным скотчем;

Подложка «Теплофлекс» имеет небольшую толщину, но при этом она оказывает максимальное тепловое сопротивление

«Quick-Step» — материал, соответствующий европейским стандартам. Он разработан для того, чтобы с максимальной эффективностью заглушались нежелательные шумы. Утепление пола вспененным полиэтиленом «Quick-Step» – замечательное решение, потому что подложки успешно прошли тестирование на предмет отсутствия каких-либо вредных веществ. Такой материал активно применяется в офисах и в квартирах. Бельгийский производитель предлагает вниманию покупателей коллекцию утеплителей, соответствующих специфическим требованиям любой поверхности (цементный пол, щитовой настил);
«Джермафлекс» — синтетическая газонаполненная подложка, обладающая отличными физико-механическими, акустическими свойствами. Материал рекомендован для использования в широком температурном диапазоне. Он укладывается «стык в стык», а для создания полной гидро- и пароизоляции швы проклеиваются скотчем.

3 Технология изготовления утеплителей

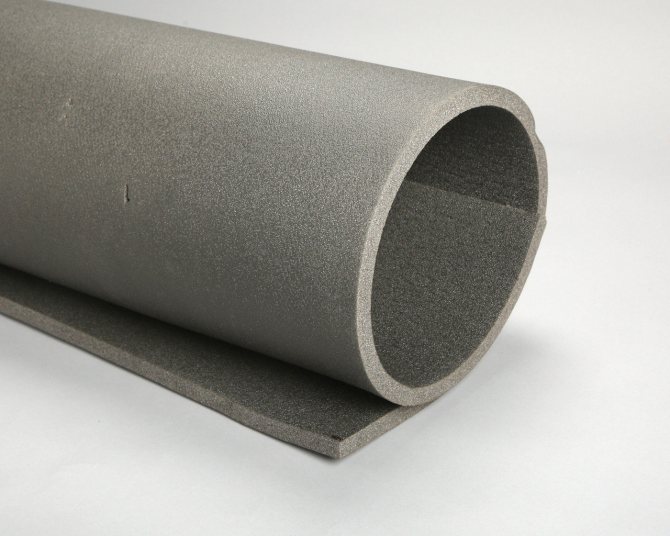

Трубная теплоизоляция из вспененного полиэтилена производится в виде гильз длиною в 2 метра. Варьируются лишь толщина и диаметр утеплителя.

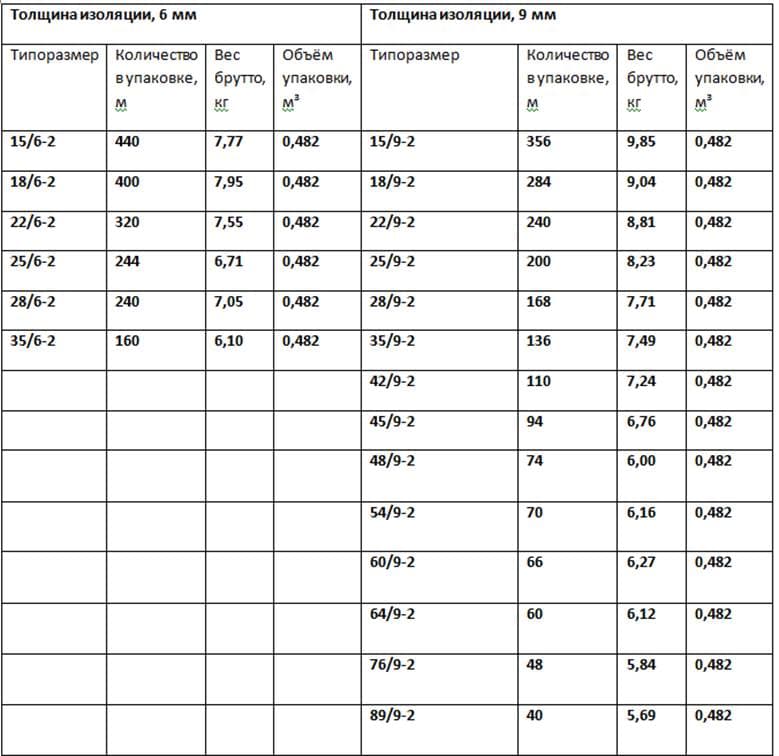

Толщина материала может составлять 20, 13, 9, либо 6 миллиметров. Существует огромное количество стандартов диаметра гильзы, которые колеблются в пределах от 12 до 200 мм. В промышленности наиболее востребованными являются утеплители с внутренним диаметром 150 и 100 мм.

Вспененный полиэтилен как и теплоизоляционные цилиндры Rockwool для производства утеплителей изготавливается, как правило, методом химического вспенивания с применением соответствующих реагентов.

В основе химического метода заложена реакция, которая происходит при взаимодействии азодикарбонамида с мономером этилена, во время которой происходит изменение структуры мономера. Во время реакции изначальное сырье расплавляется, и приобретает сетчатую структуру, которая застывает при понижении температуры до заданного уровня.

Алгоритм производства вспененного полиэтилена следующий: в экструдер заправляется мономер, который смешивается со вспенивающим реагентом, после чего происходит повышение температуры, до уровня, при котором осуществляется реакция вспенивания. В процессе вспенивания изначальное сырье увеличивается в размере почти в 20 раз.

Помимо вспенивающего реагента в сырье добавляются разнообразные спецдобавки, которые придают итоговому изделию требуемые свойства – огнеупорность, эластичность, и т. д.

Фольгированный полиэтиленовый утеплитель

3.1 Преимущества и недостатки

Сравнив утеплители для трубопроводов из вспененного полиэтилена и утеплители из остальных материалов (пенополистирола, пенополиуретана), можно сделать выводы, что рассматриваемый нами материал обладает следующими преимуществами:

Благодаря низкому коэффициенту теплопроводности для эффективной теплоизоляции труб требуется утеплитель сравнительно небольшой толщины;
Утеплитель обладает высокой механической прочностью к растяжению, также он хорошо восстанавливает свою форму после деформаций;
Химическая устойчивость как у утепления канализационных труб в грунте позволяет теплоизоляции не бояться большинства строительных растворов, таких как бетон, известь, гипс и цемент;
Гидрофобность материала гарантирует защиту труб от влаги, что позитивным образом сказывается на их долговечности;
Простой монтаж – теплоизоляция для трубопроводов из вспененного полиэтилена выпускается в форме гильз, что дает возможность быстро утеплить трубы без каких-либо дополнительных инструментов;
Полиэтилен не боится влаги, на нем не образовывается грибок и плесень;
Одним из неоспоримых преимуществ такого утеплителя является стоимость – он почти в два раза дешевле, чем теплоизоляция из пенополистирола и пенополиуретана. Этот фактор делает вспененный полиэтилен наиболее рентабельным материалом для утепления больших трубопроводов;
Утеплитель полностью безопасен как для окружающей среды, так и для здоровья человека, что позволяет использовать такую теплоизоляцию не только в промышленности, но и в медицине и при пищевой отрасли.

Единственным существенным недостатком, который может ограничивать применение такой теплоизоляции в сферах промышленности, где выдвигаются высокие требования к пожарной безопасности, является горючесть.

Производители теплоизоляторов для труб

В строительных магазинах представлены утеплительные материалы для труб в основном отечественных производителей, но нужно отметить, что российские изделия имеют весьма достойное высокое качество и более доступную цену, чем импортные изделия, так что гнаться за какими-то брендами нет особого смысла.

Так, самыми популярными производителями этих материалов стали компании «Энергофлекс» и «Термоком»

Первая компания производит утеплители, в состав материала которых входят гидроизолирующие добавки, а вторая больше уделяет внимание обеспечению сохранности труб. Изделия «Энергофлекс» отличается от других теплоизоляторов тем, что при их производстве применяется фреон, в то время, как другие изготовители производят пенополиэтилен, применяя пропан-бутановую смесь. За счет фреона материал приобретает более высокую сопротивляемость к водяному пару

За счет фреона материал приобретает более высокую сопротивляемость к водяному пару.

Стоимость утеплителя из вспененного полиэтилена варьируется в зависимости от его плотности, толщины и диаметра, а также от способа его изготовления. Понятно, что разброс цен, исходя из сказанного, весьма велик – от 10 до 200 рублей за погонный метр.

В завершение необходимо добавить, что утеплитель для труб из вспененного полиэтилена будет идеальным решением, если он применен в приемлемых для него эксплуатационных условиях, то есть не требующих мер повышенной пожаробезопасности. В остальных перечисленных выше случаях материал прослужит долгие годы, без деформаций и снижения теплоизолирующих качеств.

Переработка отходов

Для утилизации отходов пенополиэтилена используются те же технологии, что и для невспененного — термомеханический и термохимический рециклинг, или пиролиз.

Главная особенность газонаполненных полимеров – низкая плотность – вносит коррективы в технологию. При переработке отходы ППЭ спрессовываются в специализированных машинах – термокомпакторах.

На рынке оборудования можно найти устройства со степенью прессования до 90:1. Брикетированный в компакторах ППЭ можно загружать в экструдер или термическую печь, использовать в качестве сырья для получения полиэтиленового воска.

Где применяют изоляцию для труб из вспененного полиэтилена

Инженерные коммуникации во время своего срока службы подвержены негативному воздействию жидких сред, температурных и механических колебаний. Изоляция позволяет избежать их внеплановых ремонтов и продлить срок эксплуатации. А главное — предотвратить внутреннее обледенение, самую частую причину прорывов в холодное время года. Чаще всего в промышленном и гражданском строительстве применяют трубы из стали, полимерных материалов или стеклопластика. У этих материалов высокая теплопроводность, вследствие чего происходит их быстрое промерзание. Обустроив теплоизоляцию из полиэтилена, можно быть уверенным, что рабочая среда трубопровода не замерзнет при отрицательной температуре воздуха.

Вспененный полиэтилен относится к универсальным изоляционным материалам, поэтому используется для внутренних и наружных коммуникаций при бытовом и промышленном строительстве. Трубная изоляция из вспененного полиэтилена служит для изоляции:

систем отопления;
установок вентиляции и кондиционирования воздуха;
трубопроводов горячего и холодного водоснабжения;
канализационных сетей;
ограждающих конструкций;
в холодильных установках.

Минимальное значение внутреннего диаметра изоляционных трубок составляет 7 мм, максимальное — 160 мм. В зависимости от условий эксплуатации толщина защитного слоя варьируется в пределах 6-20 мм.

Трубки из вспененного ПЭ применяют как в качестве самостоятельной изоляции, так и в комплексе с другими типами изоляционных материалов

Самый популярный размер изделия 2 м. В случае, когда труба длиннее изоляции, проблем с монтажом не возникает. Недостающий отрезок доставляют стык в стык, а торец герметизируется алюминиевой самоклеющейся лентой. Поверхность трубок может быть серой, либо окрашенной синим или красным цветом для защиты от разрушающего воздействия ультрафиолета. С одной стороны утеплителя для отражения тепла может быть нанесена тонкая алюминиевая фольга.

Способы крепления

Монтаж теплоизоляции

Изоляционный слой из полиэтиленовой скорлупы удобно закреплять на трубопровод в момент его сборки, просто нанизывая отрезки утеплителя. Если такой возможности нет, то утеплите после того, как трубопровод готов к эксплуатации. Это касается только открытых вариантов конструкции. Для закрытых работы по монтажу утеплителя проводятся на этапе сборки.

Для удобства крепления модели трубчатого утеплителя имеют продольный разрез, через который они надеваются на трубу. Если его не предусмотрено, а других вариантов просунуть трубу в утеплитель нет, его можно сделать самостоятельно. Для этого потребуется острый нож, например, канцелярский.

После монтажа края разреза смазываются клеем, соединяются и проклеиваются металлизированным скотчем. Такой вариант сведет к минимуму теплопотери через шов. Аналогично поступают с поперечными соединениями.

Второй способ соединения разреза трубчатого утеплителя — использовать специальные скобки, которые устанавливаются по всей длине теплоизоляции с шагом не более 25 см. После установки скобок стык также проклеивается скотчем.

Утепление участков с утолщением

Сливные трубы канализации в местах соединения имеют утолщение. Чтобы не оставлять этот участок неутепленным, можно поступить следующим образом. Максимально сдвинуть основной утеплитель с обеих сторон утолщения, после чего отрезком теплоизоляции большего диаметра внахлест соединить части основного. Для надежной фиксации наружного слоя термоизоляции места соединения промазать клеем.

Вспененный полиэтилен. Пенополиэтилен

Вспененный полиэтилен (или пенополиэтилен ППЭ, expended polythene EPE) – это получаемый на основе полиэтилена материал с закрыто-пористой структурой, относящийся к классу газонаполненных термопластичных полимеров, называемых также пенополимерами или термопластами. Вспененный ПЭ находит применение как отличный изолятор в отношении тепла, жидкостей, шума и пара.

Особенности вспененного полиэтилена

Появление вспененного полиэтилена на рынке полимерной продукции произошло уже около 50-ти лет назад. Это дало толчок производству качественно новых изоляционных материалов и поменяло взгляд, как на строительство, так и на изготовление продукции широкого ассортимента для различных сфер человеческой деятельности.

Основные свойства

Технические характеристики вспененного ПЭ являются синтезом свойств полиэтиленов, мягких эластичных материалов с низкой температурой плавления, и вспененных веществ с их легким весом и низкой теплопроводностью:

Как и обычный полиэтилен, вспененный ПЭ – горючий материал, максимальная температура эксплуатации которого не должна превышать +102°С. При более высоких показателях он будет плавиться.
При низких температурах, даже при понижении до -60°С вспененный полиэтилен будет сохранять все свои свойства, включая прочность и эластичность.
Теплопроводность этого продукта очень мала, она составляет 0,038-0,039 Вт/м*К, что дает изделиям из него особенно высокий коэффициент теплоизоляции.
В прямом контакте с водой вспененный ПЭ поглощает ее не более чем на 1-3,5% своего объема в месяц.
Вспененный полиэтилен очень стоек к химически активным средам, в частности к масляным и бензопродуктам.
Не разрушается в биологически активной среде (не гниет, не поддается действию бактерий и грибка).
Отлично поглощает звуки, благодаря чему ППЭ может использоваться для шумоизоляции.
Абсолютно нетоксичен, даже в процессе горения.
Легко транспортируется и монтируется,
Износостоек и долговечен до 80-ти – 100 лет службы.

Размер ячеек

Первое, на что следует обратить внимание – плотность или размер ячейки трубной изоляции. Как измерить плотность материала? Элементарно!

Как измерить плотность материала? Элементарно!

Отрезаете миниатюрный образец, измеряете его массу на весах с точностью до третьего знака после запятой, погружаете образец в мензурку с водой и получаете объем.

После этого останется только разделить массу на объем и узнать его плотность. Вау-вау полегче, скажите вы, а как же обещание — все это проверить прямо в магазине?

Оказывается, ничего сложного здесь нет.

Одна теплоизоляция будет более плотной, другая – более рыхлой. Особенно это хорошо заметно по внутренней поверхности.

Даже простой замер веса одинаковых по размеру кусочков показывает существенную разницу.

Ошибка №1
Дешевая теплоизоляции весит почти в два раза меньше!

Качественный утеплитель имеет более плотную и гладкую структуру.

Ошибка №2
У не совсем качественного, явственно проступают по всему материалу “пузырьки”, ямки, впадины (мочалка какая-то )

Ее структура крупноячеистая и неоднородная.

Такой рыхлый материал при нагреве и остывании трубок будет скукоживаться и деформироваться, тем самым ухудшая свои изначальные свойства.

Поэтому:

Правило — Чем меньше размер ячеек, тем лучше утеплитель!

Под микроскопом вы их конечно не замерите, но практика показывает, что ячейки хорошей теплоизоляции должны быть не более 1мм.

Также обращайте внимание на разметку, нанесенную по внешней стороне. Она должна содержать:

Она должна содержать:

название производителя

марку и его типоразмер

дату выпуска изделия

Ошибка №3
Если же маркировка содержит минимум информации, особенно без даты производства, стоит с подозрением относиться к таким изделиям.

Производитель изначально не хочет с вами делиться всей историей своего продукта, так зачем вам делиться с ним своими деньгами?

Виды материалов для теплоизоляции труб отопления

Технические решения изоляции труб различаются конструктивно, материалами и характеристиками.

Минеральная вата

Техническая изоляция из каменной ваты базальтовых пород для утепления высокотемпературных трубопроводов выпускается в навивных цилиндрах, плитах и матах, в том числе с односторонним фольгированием. Она химически инертна, биостойка, негорюча, имеет теплопроводность порядка 0,04 Вт/м*К и плотность 100-150 кг/м3.

Пенопласт и пенополистирол

Теплоизоляционные материалы из экструзионного пенополистирола и пенопласта изготавливают в виде плит, сегментов в форме полуцилиндров. Они используются для защиты внутридомовых теплопроводов, сборки закрытого или П-образного короба при прокладке трубопровода в грунте.

Изоляция имеет плотность 35-40 кг/м3, коэффициент теплопроводности около 0,035-0,04 Вт/м*К и низкое водопоглощение, не подвержена гниению, удобна в монтаже. К минусам можно отнести горючесть, узкий диапазон рабочих температур от -600 до +750С. Трубы необходимо обрабатывать антикоррозийным составом перед монтажом в грунте, при открытой прокладке нужно защищать утеплитель от УФ-лучей.

Пенополиуретан

Для утепления труб отопления используются скорлупы ППУ с фольгированным покрытием и без него. Материал отличается низкой теплопроводностью 0,022-0,03 Вт/м*К и водопоглощением за счет закрытой ячеистой структуры, высокой прочностью, длительным сроком службы, не подвержен гниению, быстро монтируется. Скорлупы без покрытия применяются только в помещениях, так как пенополиуретан разрушается под воздействием УФ-лучей.

Утепление трубопроводов большого диаметра может выполнятся с помощью напыляемой пенополиуретановой изоляции. Она имеет повышенную плотность и огнестойкость, значительно сокращает теплопотери благодаря сплошному покрытию без «мостиков холода».

Вспененный синтетический каучук

Каучуковая техническая теплоизоляция производится в рулонах и трубках. Она негорюча, экологически безопасна, стойка к химическим, биологическим воздействиям, имеет плотность 65 кг/м3 и теплопроводность 0,04-0,047 Вт/м*К.

Материалы используются для утепления трубопроводов в помещениях, прокладываемых надземным и подземным способом, могут иметь алюминизированное покрытие для защиты от механических повреждений, УФ-лучей. Основной недостаток — высокая стоимость.

Вспененный полиэтилен

Теплоизоляция для труб отопления из вспененного полиэтилена с упругой пористой структурой используется в любых условиях, не впитывает воду, сохраняет низкую теплопроводность 0,032 Вт/м*к при изменениях температуры. Она выпускается в формате трубок, рулонов, матов, легко и быстро устанавливается.

Материал применяется в помещениях, тепловых пунктах, при прокладке труб на открытом воздухе, в грунте. При надземном монтаже необходимо предусмотреть покровный слой, при подземном — кожух.
