Разновидности и размеры утеплителей под теплый пол

Утеплитель под теплый водяной пол на черновой бетонный пол

Хорошим утеплителем под теплый пол на водяной основе является, в частности, пеноплекс. Его листы выкладывают на прогрунтованное бетонное основание, укрывают полиэтиленом, выполняющим роль гидроизоляции, а уже после монтируют нагревательные элементы.

Надо сказать, что использование подложки под теплые полы (водяной нагревательной системы) при установке теплоизоляции сделает ваш пол устойчивым к воздействию влаги и продлит срок его службы. Из чего же в конечном итоге состоит эффективный водяной пол с максимальным результатом? Вот эти составляющие:

Черновой бетонный пол или стяжка для задержания тепла от его опускания и выхода наружу.

Теплоизоляция фольгированная, чтобы тепло, отражаясь, возвращалось обратно в помещение. Использование фольгированной теплоизоляции заметно снижает потери тепла, что приводит соответственно к увеличению температуры в обогреваемом помещении.

Утеплитель, который, сохраняя максимальное количество энергии, снижает при этом электрозатраты. О электрозатратах от теплого пола мы подробно говорили однажды в статье — теплый пол потребление электроэнергии, советую ознакомиться.

Таким образом, получается все тот же упомянутый «пирог», но с правильной «начинкой», поэтому полезный и долговечный.

Виды материалов, используемые для утепления полов

Есть много вариантов утепления труб, но все материалы можно разделить на:

• натуральные:

  • эковата;
  • гранулированные опилки;
  • пробковая плита;
  • льняные рулоны;
  • шлаковые материалы;
  • керамзит;
• искусственные:
  • экструдированный пенополистирол;
  • гипсоволокно;
  • изолон;
  • минеральная вата;
  • пенофол.

Выбор утеплителя зависит от:

• личных предпочтений;

• площади помещения;
• от бюджета, который предполагается выделить на обустройство теплого пола;
• высоты потолков в комнате – если она небольшая, то использовать материал толщиной более 10 см не имеет смысла, поскольку будут еще слои, бетонная стяжка, финишное покрытие – пол поднимется минимум на 20 см.
• от того, каким будет финишное покрытие;
• от материала, из которого сделана основная стяжка.

Особенности монтажа

Правильно подобранный материал для теплоизоляции не только делает комфортным пребывание в помещении, но и снижает потребление электрической энергии. От него зависит технология выполнения электрического теплого пола.

Все работы по обустройству электрического теплого пола сводятся к проведению следующих операций:

• подготовка основания;
• монтаж теплоизоляции;
• монтаж нагревательного кабеля/матов/пленки;
• выполнение стяжки;
• монтаж финишного покрытия пола.

На этапе подготовки основания необходимо демонтировать старую стяжку, максимально выровнять поверхность (перепады не должны превышать 10 мм) и очистить от грязи и пыли. При необходимости поверхность основания необходимо гидроизолировать.

Прежде чем приступить к укладке теплоизоляции для электрического теплого пола, необходимо определиться с ее толщиной. Опытным путем установлено, что над неотапливаемыми помещениями она должна составлять 50÷100 мм, а для межэтажных перекрытий – 20÷30 мм. Швы и стыки теплоизоляции необходимо проклеивать специальным скотчем (фольгированным), между стеной и стяжкой – лентой демпферной. При укладке нескольких тепловых контуров с разными температурами для их разделения применяется Т-образный профиль демпферный.

Монтаж электрических нагревательных элементов должен выполняться с учетом особенностей прокладываемой системы (кабели одно,- или двухжильные, маты, УФ-пленки).

Стяжку пола лучше выполнять песчано-цементным раствором с добавлением специальных пластификаторов, которые предотвратят растрескивание. Толщина ее должна быть не менее 3 см. После высыхания приступают к укладке финишного покрытия пола. Им может быть плитка, паркет, линолеум или др. вид. Они укладываются с учетом рекомендаций производителя.

Теплоизоляционный слой под теплый электрический пол – это не роскошь, а необходимость. Он поможет равномерно распределить тепло от нагревательных элементов, сохранить его и направить в необходимую сторону. Некачественно выполненный монтаж на любом этапе создания электрических теплых полов повлечет за собой негативные последствия. Это отразится на комфорте, повышенном потреблении электроэнергии и как результат – лишней трате денег.

Выбираем материалы для утепления

Качество утепления пола напрямую зависит от правильного выбора материалов. Современная промышленность предлагает достаточно широкий выбор видов теплоизоляции.

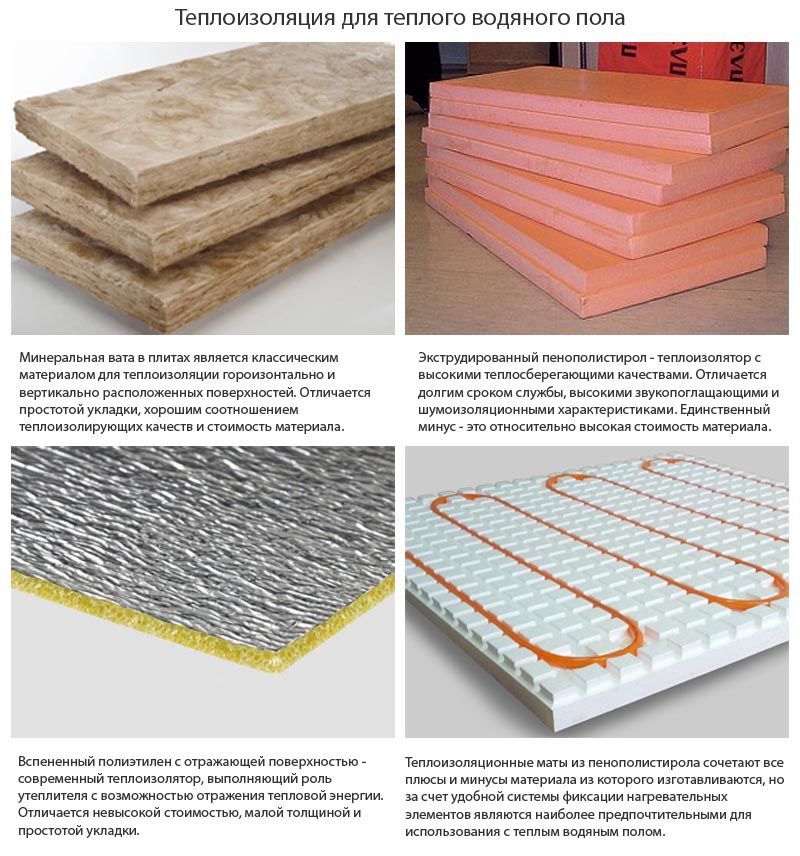

Популярными теплоизоляционными материалами являются минеральная вата, стекловолокно, пенополистирол, пеноплекс, каменная вата и пр. Каждый из этих вариантов имеет свои плюсы и недостатки.

Теплоизоляционные материалы

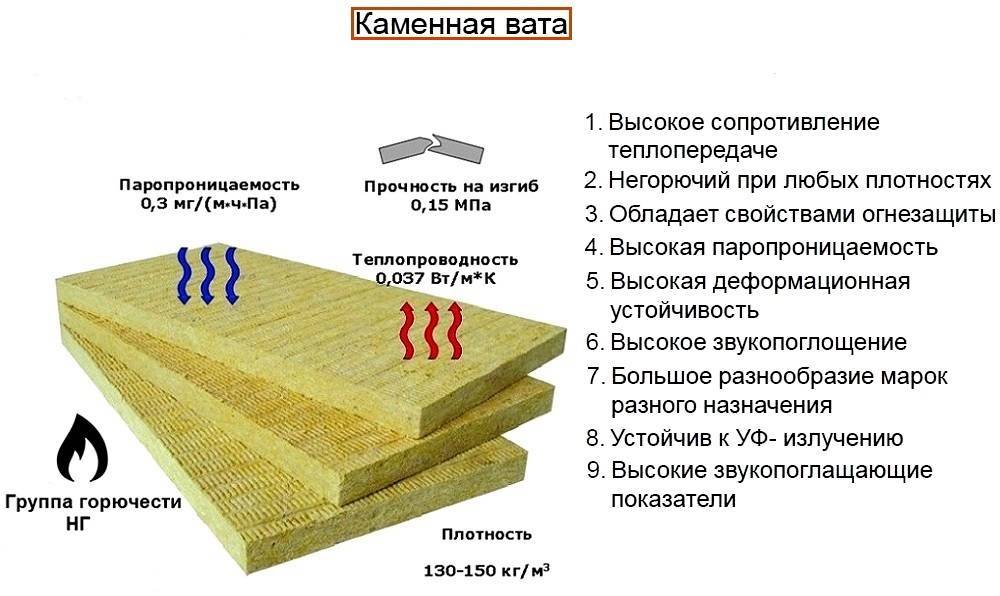

Стекловолокно, каменная или минеральная вата. Все эти материалы отличаются высоким уровнем теплоизоляции и шумопоглощения.Если выполняется однослойное утепление, используются маты из этих материалов или рулонные утеплители. Более упругими являются варианты теплоизоляции в матах, они же и более прочные.

Пеноплекс и пенополистирол – теплоизоляционные материалы, которые могут использоваться для утепления любых конструкций. Они отличаются невысокой стоимостью. Эти материалы достаточно долговечны и обеспечивают хорошую теплоизоляцию конструкций.Выполняется теплоизоляция из этих материалов с помощью напыления. Этот метод считается наиболее экономным, эффективным и быстрым. Чаще такое утепление производится в новых домах.

Теплоизоляционные свойства минеральной ваты:

1. низкий уровень теплопроводности;
2. низкая плотность материала;
3. высокий уровень водоотталкиваемости;
4. долговечность утеплителя;
5. доступная цена;
6. экологическая чистота;
7. высокий уровень химической стойкости;
8. негорючесть и пр.

Теплоизоляционные свойства пенополистирола:

• высокий уровень теплоизоляции;
• устойчивость к влаге, низкий уровень водопоглощения;
• высокая прочность материала;
• устойчивость формы и стабильность объема;
• высокая биологическая устойчивость;
• долговечность использования;
• устойчивость к различным микроорганизмам;
• простота монтажа и обработки;
• экологическая чистота.

Экологичность теплоизоляционных материалов

Для деревянного дома обычно все материалы используются экологически чистые

Важно не испортить ту идеальную ауру, которую способны создать деревянные стены и пол. Поэтому и выбор теплоизоляции тоже должен отвечать требованиям экологичности. Использование стекловолокна или минеральной ваты вполне соответствует требованиям экологичности

Использование стекловолокна или минеральной ваты вполне соответствует требованиям экологичности

Но при условии использования для соединения волокон в этих материалов невредных смол. Присутствие фенолформальдегидных смол в минераловатных утеплителях можно заметить по коричневатому оттенку материала. Эти же добавки делают стекловолокно желтым

Использование стекловолокна или минеральной ваты вполне соответствует требованиям экологичности. Но при условии использования для соединения волокон в этих материалов невредных смол. Присутствие фенолформальдегидных смол в минераловатных утеплителях можно заметить по коричневатому оттенку материала. Эти же добавки делают стекловолокно желтым.

Безопасность использования для пола пенополистирола зависит от качества материала

При выборе материалов для утепления пола важно внимательно изучить их состав и ознакомиться с сертификатами их экологической безопасности. Большинство современных теплоизоляционных материалов производятся с соблюдением международных требований экологии. В этих материалах связующим является комбинация акрила и латекса, которые безвредны для здоровья

В этих материалах связующим является комбинация акрила и латекса, которые безвредны для здоровья

В этих материалах связующим является комбинация акрила и латекса, которые безвредны для здоровья.

На чем основан выбор изоляционного материала

Основу для теплого пола составляет так называемый «слоеный пирог» — наборная конструкция, в которой каждый слой выполняет свои определенные функции и задачи. Утепление в этом пироге занимает одно из ведущих мест, поэтому многое зависит от качества изоляционного материала, его состава и структуры. Теплоизоляция должна отвечать любым изменениям условий эксплуатации отопительной коммуникации. Безопасность изолирующего материала является одним из главных факторов, определяющего его выбор.

Вторым по значимости технологическим параметром теплоизоляционных материалов является теплопроводность. Здесь налицо тесная взаимосвязь толщины материала и коэффициента теплопроводности. На предлагаемом рисунке – схеме показаны параметры различных строительных материалов, используемых в бытовой обстановке.

Преимущество синтетических изоляционных материалов и минеральной ваты заключается в том, что при небольшой толщине, они обладают хорошей теплопроводностью. Когда речь идет о монтаже теплых полов на межэтажных перекрытиях или в деревянных строениях, малая ширина теплоизоляционных материалов и их  незначительный вес играют определяющую роль.

Поэтому на основании приведенных данных несложно сделать следующий вывод. Теплоизоляция для теплых водяных полов создается из материалов, обладающих следующими характеристиками:

• низкий коэффициент теплопроводности;
• огнеупорность;
• влагостойкость;
• звукоизоляция;
• технологическая совместимость с другими материалами.

Толщина изоляции определяется фактурой и структурой материала. Свой выбор при покупке изоляционных материалов ориентируйтесь на приведенные параметры. Цена в данном случае не играет особой роли. Сегодня все материалы, предлагаемые в торговой сети, имеют примерно одинаковую стоимость. В общем контексте расходов на оборудование теплых полов, цена теплоизоляции не является критичной.

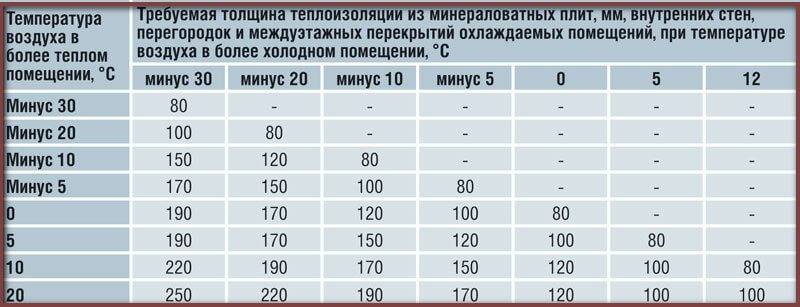

Какой толщины должна быть теплоизоляция?

В торговой сети предлагаются материалы определенной стандартной толщины. Какая необходима толщина теплоизоляции в вашем случае, определяется условиями проекта отопительной системы. Уложенный слой теплоизоляции в случае использования экструдированного пенополистирола на первом этаже должен быть не менее 100-115 мм. При отсутствии пенополистирола нужной толщины, укладку теплоизоляции осуществляются в два слоя (50 + 50 мм).

Для укладки водяных полов на бетонное перекрытие второго этажа, вам потребуется теплоизоляционный слой гораздо меньшей толщины, 25-35 мм. О плотности пенопласта мы уже говорили ранее. Оптимальная плотность для теплоизоляционного пенопласта должна составлять 38-45 кг/м3.

Сезонные особенности выбора толщины утеплителя

Выбор толщины утеплителя под теплый водяной пол зависит от сезона и климатических условий региона, где находится помещение. Различные сезоны требуют разных подходов к выбору оптимальной толщины утеплителя.

Зимой, когда наружная температура ниже нуля и земля замерзает на глубокую глубину, важно выбрать утеплитель достаточной толщины, чтобы обеспечить надежную защиту от холода. Рекомендуется использовать утеплитель толщиной от 50 до 100 мм

Это позволит удерживать тепло в помещении и предотвратить промерзание пола.

Весной и осенью, когда наружная температура колеблется и грунт не замерзает, можно использовать утеплитель толщиной от 30 до 50 мм. Это обеспечит достаточную теплоизоляцию и сохранение тепла в помещении, при этом не создавая лишнего утепления.

Летом, когда наружная температура высокая и земля не замерзает, можно использовать утеплитель толщиной от 20 до 30 мм. Такая толщина обеспечит минимальную теплоизоляцию и предотвратит потерю тепла через пол, при этом не создавая перегрев помещения.

Выбор толщины утеплителя под теплый водяной пол должен быть основан на климатических условиях и сезонных особенностях. Учитывая эти факторы, можно обеспечить комфортный и энергоэффективный теплый пол в течение всего года.

Размер ячеек

Первое, на что следует обратить внимание – плотность или размер ячейки трубной изоляции. Как измерить плотность материала? Элементарно!

Как измерить плотность материала? Элементарно!

Отрезаете миниатюрный образец, измеряете его массу на весах с точностью до третьего знака после запятой, погружаете образец в мензурку с водой и получаете объем.

После этого останется только разделить массу на объем и узнать его плотность. Вау-вау полегче, скажите вы, а как же обещание — все это проверить прямо в магазине?

Оказывается, ничего сложного здесь нет.

Одна теплоизоляция будет более плотной, другая – более рыхлой. Особенно это хорошо заметно по внутренней поверхности.

Даже простой замер веса одинаковых по размеру кусочков показывает существенную разницу.

Ошибка №1
Дешевая теплоизоляции весит почти в два раза меньше!

Качественный утеплитель имеет более плотную и гладкую структуру.

Ошибка №2
У не совсем качественного, явственно проступают по всему материалу “пузырьки”, ямки, впадины (мочалка какая-то )

Ее структура крупноячеистая и неоднородная.

Такой рыхлый материал при нагреве и остывании трубок будет скукоживаться и деформироваться, тем самым ухудшая свои изначальные свойства.

Поэтому:

Правило — Чем меньше размер ячеек, тем лучше утеплитель!

Под микроскопом вы их конечно не замерите, но практика показывает, что ячейки хорошей теплоизоляции должны быть не более 1мм.

Также обращайте внимание на разметку, нанесенную по внешней стороне. Она должна содержать:

Она должна содержать:

название производителя

марку и его типоразмер

дату выпуска изделия

Ошибка №3
Если же маркировка содержит минимум информации, особенно без даты производства, стоит с подозрением относиться к таким изделиям.

Производитель изначально не хочет с вами делиться всей историей своего продукта, так зачем вам делиться с ним своими деньгами?

Оптимальная толщина утеплителя

Важно правильно сделать выбор не только модели утеплителя, но и его толщины, от этого зависит экономия тепловой энергии. Толщину утеплителя следует выбирать в зависимости от климатических условий

Однозначно, что в местности с холодным климатом, слой теплоизоляционного материала должен быть больше

Толщину утеплителя следует выбирать в зависимости от климатических условий. Однозначно, что в местности с холодным климатом, слой теплоизоляционного материала должен быть больше.

Не маловажное значение играет и то, какое помещение расположено под тёплым водяным полом. Если это холодное подвальное помещение, или конструкция укладывается на грунт, то слой утеплителя следует делать толще, 100 — 120 мм

При сооружении греющего пола над прогреваемой комнатой, достаточная толщина 30 — 50 мм.

Обустройство теплоизоляционного слоя под водяной тёплый пол — это не роскошь, а необходимость. Не правильно сделанная изоляция приведёт к ухудшению качества отопления и лишним затратам.

Виды теплоизоляции

Пенофол

Пенофол выпускается и продается в виде рулонов.

Пенофол — это покрытый фольгой вспененный полиэтилен. Представляет собой мягкий и гибкий материал, выпускаемый в рулонах.

Коэффициент теплопроводности — 0.037 – 0.052 Вт/м×°С.

Пенофол удобен в укладке, легко нарезается. Слой фольги эффективно распределяет тепло по всей поверхности прогреваемого пола.

Однако у этого материала есть и недостаток: под тяжестью стяжки и напольного покрытия он может сжиматься, при этом объем пузырьков с воздухом, входящих в его структуру, значительно уменьшится, что повлечет за собой потерю теплоизоляционных качеств.

Важно! Как правило, этот материал используют на верхних этажах многоквартирных домов, где под подогреваемым полом находится теплое отапливаемое помещение, и плита перекрытия достаточно прогрета

Для цокольных этажей и первых этажей, а также балконов и лоджий, подвалов и гаражей этот материал не годится

Иногда, правда, нет возможности поднять пол на значительное расстояние, тогда применение пенофола может быть оправдано.

Для цокольных этажей и первых этажей, а также балконов и лоджий, подвалов и гаражей этот материал не годится. Иногда, правда, нет возможности поднять пол на значительное расстояние, тогда применение пенофола может быть оправдано.

Совет! При выборе утеплителей для пола ищите именно фольгированные материалы с толщиной алюминиевой фольги не менее 30 мкм. Лавсанные покрытия с отражающими способностями нас не интересуют, только толстая фольга!

Пробковое дерево

Теплоизолятор из пробкового дерева продается в рулонах, иногда в виде матов или плит.

Теплопроводность пробкового дерева колеблется в пределах 0.035 – 0.05 Вт/м×°С. Как видим, эта характеристика сравнима с таковой у пенофола.

Однако считается, что слой пробки, толщиной в 2 – 3 мм достаточен для утепления теплого пола. Это, безусловно, спорное мнение.

Плюс пробкового утеплителя — это его натуральность. Состоит из абсолютно природного сырья и не выделяет ядовитых химикатов ни при каких условиях.

Однако есть и минусы:

• высокая цена материала;
• возможность гниения, питательной среды для грибков и плесени;
• порчи от биологической коррозии;
• пробка нуждается в гидроизоляции.

Поэтому для пробкового дерева также можно сделать вывод, что оно годится только для полов с незначительными потерями и теплых прогретых перекрытий. Чаще пробку используют как подложку под ламинат.

Пенополистирол

Фольгированный пенополистирол для теплоизоляции полов с разметкой.

Пенополистирол — наиболее приемлемый вариант для теплоизоляции полов.

Это вызвано целым рядом причин:

1. Материал имеет достаточную для укладки под стяжку плотность — более 35 кг/м³;
2. Плиты пенополистирола имеют достаточную толщину — 50 мм, благодаря которой можно легко устроить эффективную 100-миллиметровую теплоизоляцию полов цокольных и подвальных помещений, первых этажей и т.д.;
3. Материал обладает низкой теплопроводностью — 0.039 Вт/м×°С, что при слое в 50 – 115 мм дает полную изоляцию и сводит потери тепла на нет;
4. Пенополистирол для полов покрыт ламинированным слоем фольги от 30 мкм толщиной, что делает этот вид изоляции оптимальным;
5. Инструкция по укладке предполагает простую работу своими руками, а разметка на фольге упрощает монтаж нагревательный элементов;
6. Плиты не сжимаются под тяжестью стяжки и сохраняют стабильные показатели теплопроводности на протяжении многих лет;
7. Полистирол химически инертен к растворам солей, кислот и щелочей;
8. Материал биологически неактивен и не является пищей для живых организмов или субстратом для грибов;
9. Не изменяет параметров и не выделяет вредных химикатов в диапазоне температур от – 180 до +180 °С.

Совет! При покупке теплоизолятора на основе пенополистирола ищите именно напольный материал, так как фасадные и другие конфигурации могут быть не приспособлены к работе вблизи нагревательных элементов и выделять вредные вещества или изменять свои параметры и форму.

Особенно удобен пенополистирол для теплых водяных полов, если он снабжен специальными замками для крепления трубок.

Важно! По мнению большинства специалистов, именно экструдированный пенополистирол плотностью от 35 кг/м³ — лучшее средство теплоизоляции для теплых полов, особенно на цокольных этажах и в случае неотапливаемых помещений снизу

Общая технология укладки и монтажа

На сегодняшний день практикуется несколько вариантов конструкции, которые отличаются способами монтажа и показателями тепловой эффективности:

• Бетонная стяжка. Классическим вариантом является обустройство толстой бетонной стяжки, в которую согласно инструкции укладывается металлический или пластиковый трубопровод. Управление системой осуществляется посредством специального блока и стандартных датчиков.
• Сухая конструкция очень востребована при наличии деревянных элементов перекрытия, что обусловлено незначительной массой и снижением общего уровня нагрузки на несущие элементы. В этом случае трубопровод прокладывается по фанерному основанию, а между уложенными трубами также монтируется прослойка из фанеры.
• Применение гибких рулонов с трубами из пластика актуально при необходимости выполнить подогрев небольшой площади. Такой вариант водяной системы «тёплый пол» очень востребован при использовании в качестве финишной отделки мягкого напольного покрытия. К достоинствам можно отнести возможность применения на любых типах перекрытий, а основным недостатком считается наличие высокого гидравлического сопротивления трубопровода небольшого диаметра, что способствует повышению нагрузки на водяное насосное оборудование.

Чаще всего используется легкая полистирольная конструкция. Она является универсальным вариантом и может применяться на любых типах основания. Конструкция состоит из пленочной гидроизоляции, укладываемой на качественно выравненное основание.

После укладки трубопровода с теплоносителем обязательно осуществляется опрессовка, позволяющая своевременно выявить любые нарушения в герметизации уложенной системы.

После проверки укладываются плёночная гидроизоляция и плиты на основе гипсового волокна. Завершающим этапом является финишная отделка, которая может быть любой и подбирается в зависимости от вкусовых предпочтений потребителя и дизайна помещения.

Сомнения по выбору утеплителя

Для снятия всех сомнений по выбору утеплителя для теплого пола рассмотрим финансовую сторону вопроса. Для этого проведём расчет тёплого пола помещения 50 кв.м. Все монтажники советуют 2 см плиту с покрытием и бобышками стоимостью 600 рублей за квадрат. Всего расходы по такому утеплителю около 30000 руб. Если добавить еще 4см гладких плит с четвертью, то это обойдётся в 150 рублей за квадратный метр и всего это будет 7500 рублей. Об этой сумме «экономии» и ведётся речь. Это всего плюс 25% к стоимости, но посчитаем, какой конечный результат получим. Произведем расчёты в программе по тёплым полам по двум помещениям:

• Помещение 1 – правильный вариант выбора теплоизоляции.
• Помещение 2 – стандартный вариант утеплителя.

Помещение 2

Начнём с него. Задаём стандартный тип перекрытия под неотапливаемыми подвалами, шаг трубы 20 см, температуру в помещении +20 °С, слои над трубами и слои под трубами с утеплителем в 2см. Температура теплоносителя +40 °С. После вычисления программа выдаёт стандартные нормативные данные, кроме теплового потока вниз, который равен 58 Вт/кв.м., что сопоставимо с потоком вверх. Можно сделать вывод, что при таком варианте отапливается нижняя плита перекрытия.

Помещение 1

Задаём все те же данные, только в слоях под трубами предусматриваем дополнительную теплоизоляцию пола пенополистирол 35 плотности толщиной 40 мм. После расчёта программа выдаёт результат с повышенным тепловым поток вверх и сниженным в три раза до 18 Вт/кв.м. потоком вниз. И это даст реальную экономию в деньгах.

На расчётном помещении в 50 квадратов мы теряем 2 кВт! Если перевести это в деньги при отоплении газом по среднероссийским ценам за голубое топливо, то получится 2268 руб. в год. Простой срок окупаемости дополнительных затрат на более эффективный утеплитель равен 3,3 года.

Какой утеплитель выбрать?

Как уже говорилось выше, для тёплого водяного пола необходима изоляция, так как без неё он не будет эффективно функционировать. Кроме того, при наличии теплоизоляции, система экономичнее

Важно не только знать, как правильно утеплить тёплый пол, но и как выбрать подходящий теплоотражающий материал

При покупке теплоизоляции нужно смотреть не только на характеристики, теплосберегающие свойства материала и его параметры, но и на срок службы. Так как ряд продукции с хорошими показателями, обладает часто небольшим эксплуатационным сроком.

Поэтому, возникнет необходимость в его замене, прежде чем потребуется профилактика самой системы

Особенно, это важно в помещениях с напольным покрытием в виде плитки, ведь производить её демонтаж сложно. В связи с этим, специалисты советуют приобретать изделие с гарантийным сроком 10 — 15 лет

Среди свойств, на которые рекомендовано обращать внимание:

• уровень теплопроводности;
• устойчивость к механическим нагрузкам и динамическим воздействиям;
• показатель плотности;
• гидро- и паронепроницаемость.

Для комнат имеющих высокие потолки, лучше выбрать прочные, жёсткие виды, имеющие полимерную основу. Если утеплять помещение с деревянными полами — отличный вариант минеральная вата, ведь она пожаробезопасна.

Рулонные материалы

• небольшая толщина (до 12 мм), что делает их удобными для применения в помещениях с низкими потолками;
• наличие отражающего металлизированного слоя;
• удобство монтажа – легкий рулонный материал раскатывается по поверхности отражающим слоем вверх, подрезается в размер обычными ножницами, стыки проклеиваются алюминиевым скотчем.

1. Использовать рулонные материал, металлизированная поверхность которого представляет собой фольгу, защищенную полимерной пленкой, либо выполнена из лавсана с металлизированными вкраплениями.
2. Применять раствор для стяжки, приготовленный на основе гипса взамен цемента – это безопасно для алюминия.

Укладка теплого пола на Пеноплекс

Отличия есть, но они касаются только укладки труб или греющих кабелей/матов. Подготовка основания, первые слои, включая слой гидроизоляции на Пеноплекс, описали выше. На гидроизоляционную пленку укладывается стальная сетка. Она нужна для фиксации кабеля или труб в заданном положении. При использовании нагревательных матов их можно класть в слой плиточного клея — так проще и эффективнее, так что этот тип греющих элементов для пола на этом этапе используют редко (хоть никто и не запрещает).

Сетку с какой ячейкой надо брать? Зависит от того, с каким шагом вам надо уложить трубу или кабель. Можно укладывать 50*50 мм, 100*100 мм или 150*150 мм

Важно, чтобы выбранная схема могла быть реализована. Толщина проволоки в сетке? Не менее 3 мм. В случае с кабелем можно, наверное, и 2 мм

А трубы перед заливкой стяжки будут заполняться теплоносителем и их надо удержать, поэтому тут сетка нужна из проволоки 3-4 мм

В случае с кабелем можно, наверное, и 2 мм. А трубы перед заливкой стяжки будут заполняться теплоносителем и их надо удержать, поэтому тут сетка нужна из проволоки 3-4 мм.

Можно применять Пеноплекс под теплый водяной пол без проблем

Чтобы сетку с теплоносителем не водило при заполнении, ее надо прикрепить к Пеноплексу. Есть несколько вариантов:

• Пластиковыми клипсами, которые загоняются в утеплитель. Но толщина прутьев сетки не менее 4 мм.
• Металлическая стяжка пристреливается к утеплителю с двух сторон ячейки сетки.
• Специальные гарпунные скобы.
• Специальные шины, но они дорогие.
• Укладывают поверх Пеноплекса мат с бобышками. Тогда и сетка не нужна. Но эти маты тоже стоят дорого.

После того как сетка закреплена, крепим трубы или кабель. Проще всего пластиковыми стяжками, можно вязальной проволокой. Но проволока теоретически может перетереть трубу или кабель при увеличении или уменьшении в размерах (от нагрева и охлаждения) во время эксплуатации. Поэтому, если и вязать проволокой, то в пластиковой оболочке. Она есть у производителей труб для теплого пола.

Собственно, на этом все. Дальше заливают стяжку, выравнивают, и ждут пока бетон наберет прочность.

Основные факторы, влияющие на выбор оптимальной толщины утеплителя

При выборе оптимальной толщины утеплителя для установки теплого водяного пола следует учесть несколько важных факторов. Эти факторы влияют на теплоизоляционные свойства пола, а также на эффективность его работы.

Вот основные факторы, которые нужно учесть при выборе толщины утеплителя:

Фактор	Описание
Теплопроводность утеплителя	Чем ниже теплопроводность утеплителя, тем лучше его теплоизоляционные свойства. Оптимальной будет толщина утеплителя с наименьшей теплопроводностью, чтобы минимизировать потери тепла в полу.
Требуемая температура пола	Если требуется поддержание более высокой температуры пола, то рекомендуется выбрать более толстый утеплитель, чтобы уменьшить потери тепла и обеспечить комфортную температуру в помещении.
Теплоносительная система	Различные типы теплоносительных систем могут иметь разные требования к толщине утеплителя. Например, для систем с низкой температурой теплоносителя может требоваться более толстый утеплитель для достижения оптимальной теплоизоляции.
Толщина слоя стяжки	Если планируется укладка слоя стяжки перед установкой теплого водяного пола, то необходимо учесть его толщину при выборе толщины утеплителя. В идеальном случае, утеплитель должен иметь такую толщину, чтобы внешний уровень пола оставался на одном уровне с остальными помещениями.

Учитывая все эти факторы, можно выбрать оптимальную толщину утеплителя для теплого водяного пола, что позволит достичь необходимого уровня теплоизоляции, комфортной температуры и экономии энергии.

Насыпные материалы и технология их укладки

Основное преимущество насыпных материалов – дешевизна и простота использования. По многим показателям они не уступают более дорогим аналогам. Единственным врагом сыпучих составов является влага – они гигроскопичны и теряют свои характеристики при намокании.

Устройство пола из насыпных материалов

Перед укладкой утеплителя для труб в виде насыпных материалов, следует подготовить основание пола:

Основные этапы подготовки к обустройству насыпного пола

• сделать деревянные лаги, расстояние между ними не должно превышать 800 мм;
• под каждый лаг нужен лист рубероида;
• вместо лагов можно использовать армирующую сетку;
• засыпается материал (толщина слоя должна быть минимум 5 см), и хорошо трамбуется – это очень важный момент, поскольку сыпучие составы дают большую усадку со временем;
• далее можно приступать к раскладке труб. Делать это на насыпную основу не очень удобно, поскольку не к чему их фиксировать. Именно поэтому такие утеплители не пользуются большим спросом.

Что такое Пеноплекс, виды, область применения

Пеноплекс — под этой маркой еще в 1998 году в Ленинградской области стали выпускать экструзионные пенополистирольные плиты — ЭППС. Чуть позже появились заводы в Перми и Новосибирске, потом в Таганроге, два завода в Казахстане, в Тульской области. Так что география мест производства широкая.

Плиты для утепления Пеноплекс имеют оранжевый цвет

Марки для частного строительства

В настоящее время выпускается два типа плит Пеноплекс — для частного и профессионального строительства. Для частного есть три вида: Комфорт, Фундамент и Стена. Названия отражают область применения материалов. Отличаются они плотностью и прочностью на сжатие.

Для стен применяют Пеноплекс Комфорт и фундамент. Чем они отличаются? Прочностью и плотностью

Остальные характеристики одинаковы — производятся они из одного и того же сырья, на  том же оборудовании. Но назначение у них разное: Комфорт — звуко-теплоизоляционные, Фундамент и Стена больше направлены именно на теплоизоляцию. Хотя по данным производителя, индексы гашения шума у них одинаковые. Просто в категории Комфорт больший выбор толщины плит: 20 мм, 30 мм, 40 мм, 50 мм и 100 мм. В остальных есть только две толщины — 50 мм и 100 мм.

Какой Пеноплекс для пола под стяжку можно класть из этой линейки? Пеноплекс Фундамент. Он подходит по всем критериям. Рекомендован при устройстве полов по грунту и по бетонной плите, над вентилируемым подпольем, на лоджии или балконе. Не радует только толщина — всего два варианта — 50 мм и 100 мм. Это неудобно, так как необходимая/желаемая толщина часто отличается. Это и ограничивает применение этого типа материала в стяжке.

Для профессионалов

Линейка для профессионалов — Основа, Фасад, Кровля, Уклон, ГЕО и 45. Есть еще блоки и фасонные изделия. Блоки применяются в дородном строительстве и частники пока их не приспособили. Фасонные изделия — вещь полезная для утепления колодцев и решения других подобных задач.

Из всех перечисленных, для стяжки пола рекомендуют использовать ГЕО и Уклон. Разница между ними в форме: ГЕО имеет стандартный вид плит, Уклон — плиты с продольным перепадом высоты. Они пригодятся, если необходимо создать уклон пола. Плотность и прочность у них выше, чем у материалов предыдущей категории.

Характеристики PENOPLEX, которые можно класть под стяжку

Пеноплекс ГЕО удобно использовать под стяжку еще потому, что есть плиты этой категории разной толщины — 40 мм, 50 мм, 60 мм, 80 мм и 100 мм. Легко набирается нужная толщина.

Иногда думают использовать Пеноплекс 45 для пола под стяжку, но эта прочность явно чрезмерна. Этот вид материала используют при дорожном строительстве. В любом доме даже близко такой нагрузки не будет. Так что этот тип ЭППС не стоит использовать.

Использование профильных систем в качестве утеплителя

Водяные контуры можно монтировать с помощью профильных систем, которые создают при помощи особой технологии. Она называется гидропеллентная штамповка, позволяющая формировать разные выступы. Системы изготавливаются ламинированными либо обычными. Ламинированные изделия покрывают с помощью пленки для пароизоляции. В качестве основы для элементов берут пенополистирол, который в расплавленном состоянии проходит сквозь отверстия экструдера с помощью выдавливания.

Каждая грань сбоку имеет замки, которые позволяют делать подгонку деталей в виде поля без швов. Цилиндрические выступы на плитах имеют высоту, равную около 20 миллиметров. Их легко соединить с водяными контурами, у которых диаметр варьируется в пределах 14 – 20 миллиметров. Часто расположенные бобышки исключают сдвиги контуров, когда производят стяжку полов.

В минусам материала относят невозможность уложить контуры для воды, которые изготовлены из элементов, имеющих нестандартное сечение. Профильные системы заливают с помощью специального клея, как только закончат укладку контуров. Чтобы клей подсох, приходится ждать несколько суток, затем можно запускать систему в работу.

Формула расчета толщины утеплителя для теплоизоляции строительных конструкций

Теплозащитная способность стены и сопротивление теплопередаче зависят от теплопроводности каждого строительного материала в толще конструкции, общее сопротивление теплопередаче представляет собой их сумму.

Рассчитать, какая ориентировочная толщина утеплителя нужна для теплоизоляции наружной стены, чердачного перекрытия, плоской кровли, пола можно используя онлайн-калькулятор или самостоятельно — по формуле расчета коэффициента сопротивления теплопередаче:

где R – расчётное сопротивление теплопередаче строительной конструкции (стены, перекрытия, пола, крыши),

δ1, δ2, … δn – толщина, м, 1, 2, … n-ого слоя соответственно. Толщина теплоизоляции обозначается через Х и находится из решения неравенства. Округляется в бóльшую сторону.

λ1, λ2,… λn – коэффициент теплопроводности, Вт/(м °С), 1, 2, … n-ого слоя соответственно, зависит от типа и плотности материала (смотрите таблицу 2),

αв = 8,7 Вт/(м2 °С) – теплоотдача поверхности конструкции внутри помещения,

αн – коэффициент теплоотдачи внешней поверхности:

• для наружных стен и плоских кровель αн = 23 Вт/(м2 °С),
• для перекрытия чердака, наружных стен с вентилируемым фасадом αн = 12 Вт/(м2 °С),

Rнорм – нормативная величина сопротивления теплопередаче строительной конструкции:

• для наружной стены Rнорм = 3,2 (м2 °С)/ Вт,
• для совмещённого покрытия, перекрытия чердака Rнорм = 6,0 (м2 °С)/ Вт.

По рассчитанной толщине подбирают стандартный размер утеплителя.

Тепла Вашему дому!
