Пенополистирольный теплоизолятор для труб

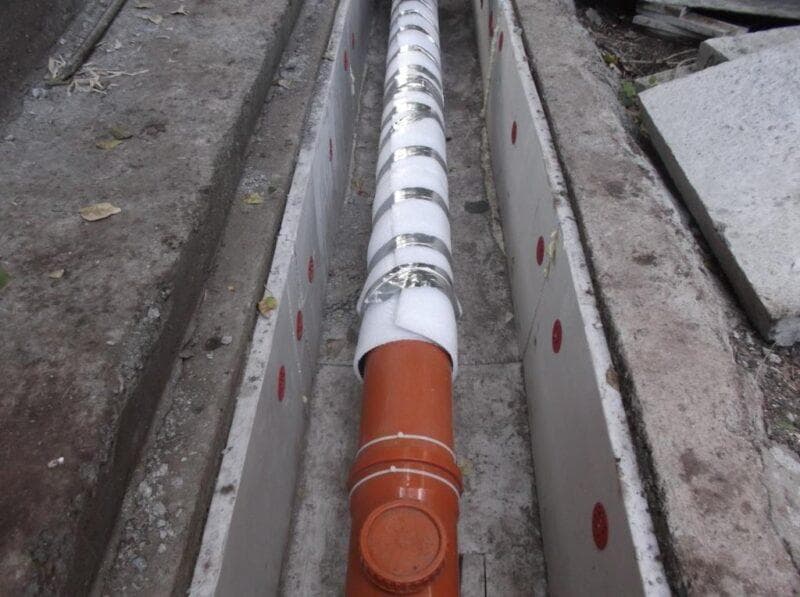

Скорлупы из пенопласта являются популярным изолятором для утепления труб канализации. Два процента его состава — мелкие, от 1 до 5 мм, полистирольные гранулы, остальные 98% — воздух. После обработки материала газообразователем гранулы приобретают легкость, упругость, притягиваются друг к другу и склеиваются.
Путем прессования с последующей обработкой паром высокой температуры, материалу придают нужную форму.
Фактически это простой пенопласт, но в форме скорлупы, рассчитанной на неоднократное использование. Разность между коэффициентом теплопроводности пенополистирольной изоляции (0.03-0,05) и минеральной ватой небольшая. Скорлупа, имеющая форму полусфер, справляется с задачей сохранения тепла вполне эффективно.
Пенопластовая скорлупа может состоять из 2 или 3 элементов. По их бокам имеются замки с устройством для закрепления. Скорлупу подбирают по диаметру трубы и, надев на нее, защелкивают
Так как пенопласт не очень устойчив к механическим воздействиям, производители снабжают скорлупы внешним покрытием из алюминиевой фольги, стеклопластика и других материалов.
Высокие теплоизолирующие свойства обеспечивают тонкостенные микроячейки, не пропускающие тепло. Срок службы теплоизоляционной скорлупы довольно большой — около 50 лет.
Есть 2 вида этого материала – обыкновенный и экструдированный пенополистирол. Характеристики последнего выше, но и стоимость отличается в большую сторону.
Несмотря на массу положительных качеств, есть у пенополистирола и недостатки. Он не переносит ультрафиолета, поэтому при прокладке труб на открытых местах, требуется дополнительная защита от солнца. Материал этот плотный, но хрупкий, а при горении может стать причиной отравления, т.к. выделяемый им дым ядовитый.
Монтажные работы настолько просты, что не требуют специальной квалификации. Одев сегменты изоляции на канализационную трубу, выполняют нахлест, сместив их по длине по отношению друг к другу на 200-300 мм. Во избежание появления мостиков холода, элементы теплоизоляции стыкуют между собой при помощи системы в четверть или шип-паз.
После выполнения соединения обе детали сильно сжимают. Места контакта проклеивают скотчем. Иногда стыки промазывают клеем, но тогда утеплитель теряет такое преимущество, как возможность повторного использования, т.к. при демонтаже его придется разрезать.
На оболочку надевают защитное покрытие, которое идет в комплекте с ней или просто обматывают полиэтиленовой пленкой, если его нет.
Используют скорлупу как на надземных трассах, так и для прокладки магистрали под землей. Этот утеплитель можно надеть на трубу с минимальным диаметром 1.7 см и максимальным — 122 см. Уже при диаметре 200 мм, цилиндр состоит из 4 элементов, а у крупных изделий их может быть и 8.
Траншеи с канализационными трубами засыпают сначала песком на высоту около 0.2 м, затем землей. В регионах с очень холодной зимой теплоизоляцию в виде скорлупы из пенополистирола дополняют утепляющим кабелем, поместив его под оболочку.
Галерея изображений
Фото из
Полистирольная скорлупа для утепления труб
Скорлупа из обычного пенопласта

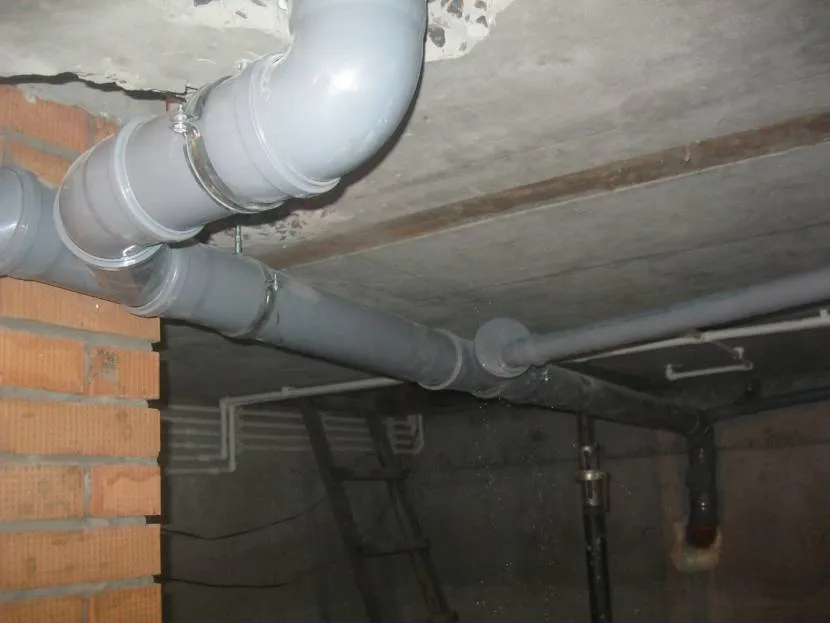

Использование в подвальном помещении
Пенополистирольная скорлупа с гидроизоляцией
Чем утеплить канализационную трубу в земле своими руками. Видео
При прокладке канализационных труб на улице в загородном доме нужно обязательно позаботиться об их утеплении. Утеплить трубы вполне возможно без посторонней помощи, если вы будете следовать нашим пошаговым инструкциям и советам. Все трубы, которые находятся вблизи к поверхности земли или размещаются над землёй, подвергаются риску промерзания. Предлагаем узнать, чем утеплить канализационную трубу в земле своими руками.
Утепление канализационных труб в частном доме
Самый простой способ утепления — это прокладка труб ниже глубины промерзания почвы. Уровень промерзания зависит от региона, особенности грунта, близости вод. Если эти показатели выходят за пределы норм, этот способ не подходит. Если грунт промерзает на полтора метра, а грунтовые воды проходят на глубине одного метра, канализация всегда будет наполнена водой из земли, а трубы будут перемерзать.
Другой способ подразумевает использование более дорогого и эффективного оборудования. Прокладка труб с нагревательным кабелем в частном доме позволяет сохранять стабильную температуру и не позволяет воде в трубах замерзать. Саморегулирующийся кабель идёт по типу нагревательной ленты и прогревает трубы по всей длине.
Мощность прогрева составляет 30 Ватт на метр трубы. При использовании ленты с алюминиевым напылением, она приклеивается к трубе. Кабель можно резать в соответствии с нужными размерами, включается он в обычную розетку. Такая система должна быть обеспечена бесперебойным электропитанием. Трубы с кабелем (лентой) нужно тепло- и гидроизолировать
Прокладка труб с утеплителем в загородном доме позволяет качественно и надёжно защитить наружную канализацию
При покупке утеплителя для труб в доме нужно обращать внимание на его характеристики
Устойчивость к воде, долговечность, теплопроводимость, возможность повторного применения, цена — всё это очень важно при выборе
Виды материалов для утепления канализационных труб в доме
Разнообразие материалов для утепления канализации довольно широко, поэтому выбирать стоит с учетом местности и особенностей эксплуатации труб. Пенопласт представляет собой соединение гранул размером около 0,5 сантиметров. Гранулы соединяются при воздействии температуры. Такой утеплитель представляет собой полый цилиндр, который одевается на трубу и скрепляется строительным скотчем или хомутами. Пенопласт удобен в работе и безопасен.
Пеноплекс или экструдированный пенополистирол состоит из вспененного вещества с большим количеством гранул. Пеноплекс выдерживает значительные нагрузки под землёй. Он отличается высокими показателями жёсткости, используется во влажных условиях. Пеноплекс, кроме утепления труб канализации, применяется для утепления фундамента, подвалов и отмосток.
Фольгированный изолон довольно часто применяется для утепления коммуникаций. Он позволяет гарантированно защитить трубы от промерзания и разрушения на долгие годы. Это качественный и недорогой материал довольно просто монтируется на трубах. Рулон разрезается на полоски и спиралью наматывается на трубу. Фиксируется утеплитель при помощи изоленты, скотча, пластиковых хомутов.
Утепление труб канализации часто проводят при помощи готового или напыляемого ППУ (пенополиуретана). ППУ наносится с помощью специальной установки. Вместо напыляемого дорогого вещества, можно приобрести готовые блоки с любым подходящим диаметром. Крепятся блоки хомутами, алюминиевым скотчем или другими соединительными материалами. Этот материал устойчив к влаге, сырости. Он легко снимается и долго служит.
Смотрите видео: Как правильно уложить канализационные трубы загородного дома
Каждый способ утепления хорош по-своему, поэтому материал подбирается индивидуально. Зная, как и чем провести утепление труб канализации в частном доме, вы сможете существенно сэкономить. Защитите свою канализацию при первоначальной прокладке труб, тогда ремонт в доме будет недорогим и долговечным.
Наиболее популярные материалы утеплителей
- Цилиндры минераловатные;
- Ламельные и прошивные маты;
- Насыпная вата;
- Клиновидная теплоизоляция;
- Пеноизол;
- Керамзит;
- Изделия из пеностекла и пенокрошки;
- Минеральная вата и стекловата;
- Базальтовое волокно;
- Пенопласт в виде скорлупы и прочие полимеры;
- Пенополиуретан (ППУ), монтажная пена и прочие.
Выбор материала утеплителя в первую очередь должен зависеть от региона проживания, а также финансовых возможностей заказчика.
Пенопласт
Пенопластом осуществляется утепление труб наружной системы канализационных коммуникаций. Данный материал характеризуется простотой монтажа и довольно хорошими теплоизоляционными свойствами. Выпускается, как правило, в виде скорлупы. Хотя в последнее время применение пенополистирола (также в виде скорлупы) получило широкое применение и для утепления внутренних труб. Такой материал невосприимчив к воздействию влаги или бактерий и отлично удерживает тепло. Скорлупа имеет цилиндрическую форму, при соединении половинок образуя утепленный чехол для канализационных труб.
Минеральная вата
Наиболее распространенный материал в силу своей невысокой цены и достаточно хорошей теплоизоляции, который продается во всех специализированных строительных магазинах. Наиболее существенным недостатком применения такого вида утеплителя является повышенная восприимчивость ваты к влаге. Хотя это проблема частично решается созданием чехла из полиэтилена.

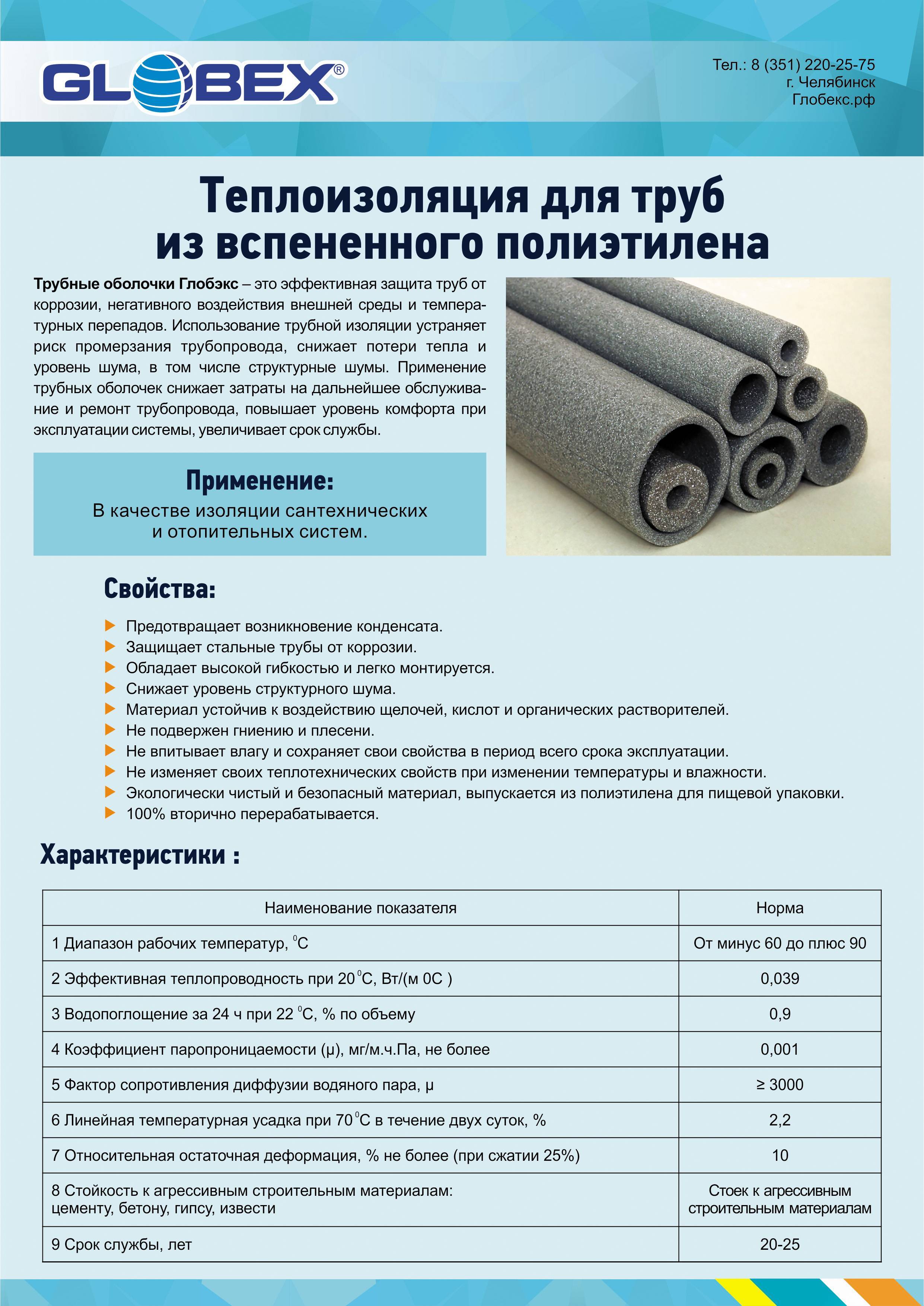

Полиэтилен
Применение вспененного полиэтилена подходит для регионов, где температура зимой не опускается ниже 25-30 градусов по Цельсию. Материал создает хорошую теплоизоляцию, но недостаточно надежен в силу тонкости слоя. В качестве альтернативы рекомендуется использование полиэтилена в несколько слоев. Наиболее существенным преимуществом является пригодность к многоразовому использованию. В строительных магазинах материал продается в виде рулонов или скорлупы.

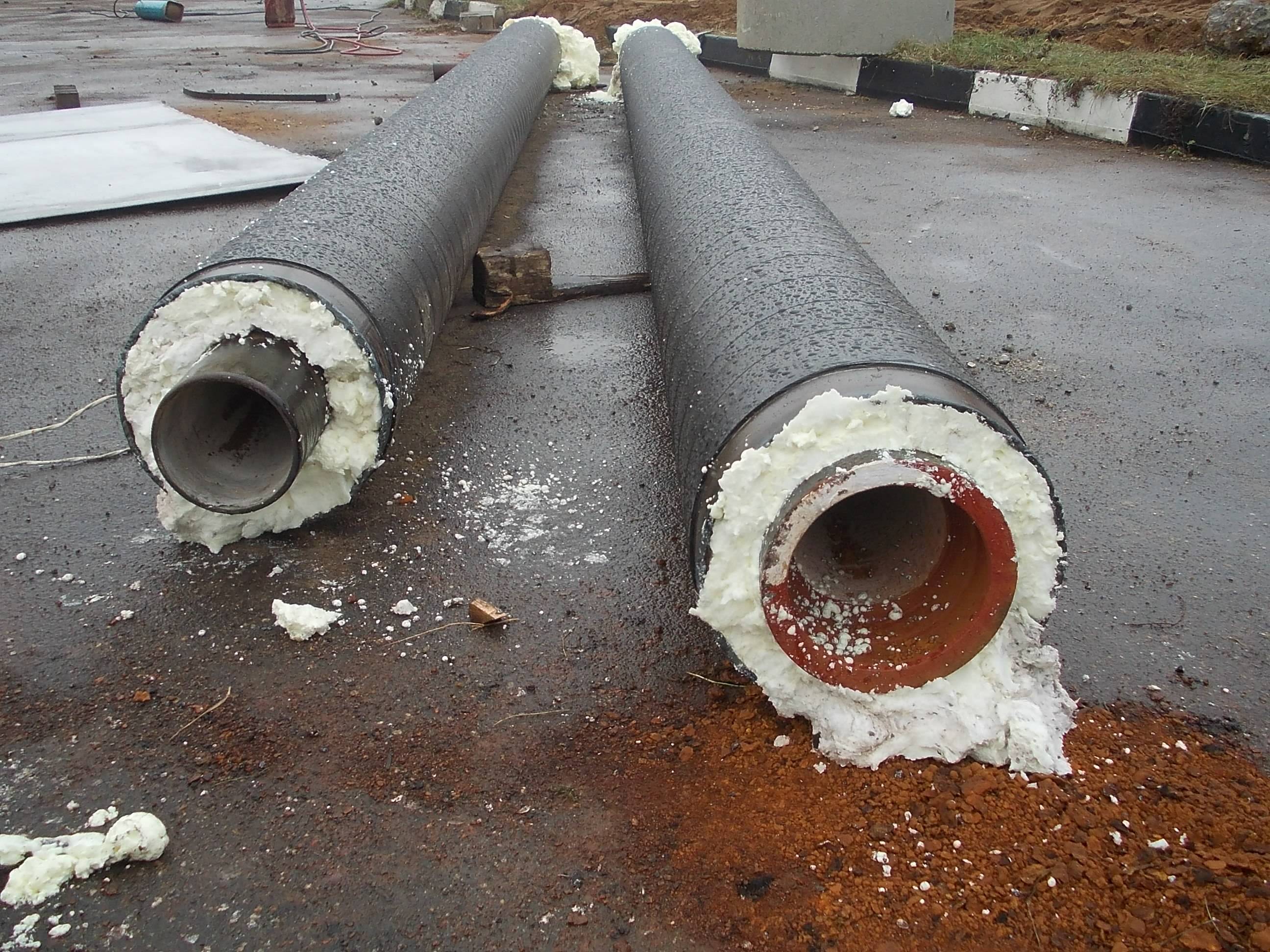

Пенополиуретан
Утепление канализационных труб пенополиуретаном обеспечивает целый ряд преимуществ:
- Экологичность материала ППУ;
- Материал ППУ обладает защитой от возгорания;
- ППУ обеспечивает высокую степень теплоизоляции, а также шумо- и звукоизоляции. ППУ по сравнению с прочими теплоизоляционными материалами имеет более низкую теплопроводимость. В результате надо меньше пространства для утепления ППУ и создания одинакового эффекта по сравнению с прочими материалами (минеральная вата, вспененный полиэтилен).
Пеноизол
Применяется для наружной теплоизоляции канализационных труб. Пеноизол выпускается в жидкостном виде, высокоэффективный изоляционный материал. Наибольшим недостатком использования пеноизола является его высокая стоимость, а также необходимость применения специального оборудования для производства монтажных работ. Поэтому применение его в качестве материала изоляции канализационных труб в строительстве частного дома могут позволить себе только достаточно состоятельные заказчики, а вот в промышленных масштабах и при строительстве многоквартирных домов его применение достаточно широко распространено.
Керамзит
Отличается крайне легким весом, низкой ценой и простотой в применении. Чтобы утеплить канализацию, достаточно высыпать этот изоляционный материал в траншею канализационных коммуникаций и засыпать землей. Перед монтажом нужно убедиться в отсутствии грунтовых вод, ведь при намокании керамзит практически полностью теряет свои изоляционные свойства.
Способы теплоизоляции
Для начала рассмотрим, нужно ли утеплять канализационные трубы в частном доме. Замерзание стоков в контуре – один из вариантов неисправности, который исключает возможность пользования сантехническим оборудованием. Причинами подобного явления могут быть:
- несвоевременная прочистка труб и устранение засоров;
- устройство системы с большим количеством поворотов и недостаточным уклоном в сторону точки сбора сточных отходов;
- несоблюдение уровня заглубления канализационного контура в грунт.
Еще одной причиной можно считать ошибочное мнение о периодическом нагревании канала теплыми стоками. Однако такое допущение может быть актуальным только для регионов с теплым и мягким климатом. В северных широтах теплоизоляция наружных контуров – это необходимое мероприятие. Рассмотрим основные способы, как утеплить канализационную трубу.
Заглубление магистрали
Здесь главным параметром считается глубина промерзания почвы. Трубы диаметром 100-110 мм нужно проложить ниже этого уровня на 30 см. Для этого формируется траншея, дно которой уплотняется под уклоном от дома в пределах 10-12 градусов.
Укладка канализационного канала в траншею Источник makler.md
Это решение простое, но имеет свои недостатки:
- может понадобиться углубление более, чем на 1,5 метра (трудоемко);
- земляные работы занимают много времени и сил у рабочего (отражается на оплате труда);
- сложно соблюдать необходимый уклон особенно под длинную магистраль (канал в 10 м нужно опустить примерно на 1,5 метра у септика);
- над уровнем промерзания грунта располагаются много элементов системы, которые все же подлежат утеплению (колодцы, коллекторы, зона выхода контура из дома);
- изолированные участки канализации сложнее проверять на предмет исправности и ремонтировать.
Однако несмотря на недостатки углубление ниже промерзающего грунта – эффективное решение. Так трубы защищены от природных явлений и человеческого фактора, что снижает вероятность аварийных ситуаций на пути к септику. Также этот подход позволяет локализовать, уменьшить участок, который нуждается в утеплении. Это экономически выгодное решение.
Обеспечение обогрева
Здесь применяется электрический кабель, который выделяет то или иное количество тепла при подключении в сеть.
Утепление трубы с греющим кабелем Источник yandex.net
Монтаж предполагает обмотку трубы проводом или протягивание его внутри магистрали. Количество нитей и шаг между витками зависит от мощности нагревателя; выше теплоотдача – меньше расстояние и соответственно длина кабеля. Фиксация элементов выполняется алюминиевым скотчем (пластик полностью обматывается фольгой перед креплением провода). Вся конструкция укрывается утеплителем.
Специалисты утверждают, что такое решение актуально для регионов с морозами ниже -15 градусов по Цельсию. Оно также позволяет ограничиваться углублением канализации до 0,5 м. Включать обогрев труб можно по мере необходимости, то есть не обязательно постоянно поддерживать ту или иную температуру. Особенно это актуально для объекта, где проживание периодическое.
Кабелей выделяют два варианта. Обычный или резистивный прогревает магистраль по всей протяженности с одинаковой теплоотдачей. Саморегулирующийся стоит дороже, но быстро окупается за счет работы на участках с более низкими температурами. Экономическая выгода здесь состоит в меньшем потреблении электроэнергии.

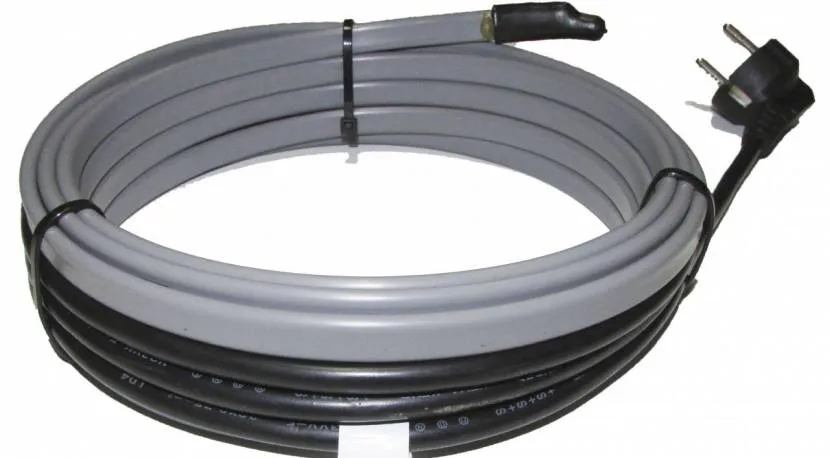

Саморегулирующийся нагревательный кабель Источник kanaliza.ru
Теплоизоляция
Здесь предполагается выбор утеплителя для наружного применения. Главное – соблюдение технологий проведения монтажных работ. Это обосновано тем, что теплоизоляционный материал также может нуждаться в защите.
Стоит отметить, что действие утепляющих составов направлено не на согревание контура, а на снижение уровня теплопотерь. В этом нуждаются как наземные элементы трубной конструкции, так проложенные в грунте. В этом случае работает согревание контуров стоками. Поэтому мероприятие проводится для канализации, которой пользуются постоянно.
Наземные каналы, которые нужно утеплять Источник moikolodets.ru
Способы утепления канализационных труб в грунте
Но не только с утеплителем нужно определиться, но и с методом утепления.
На сегодняшний день утепление канализационной трубы в грунте осуществляется несколькими способами. А именно: инженерным способом, активным и с применением утеплителя.
Инженерный способ утепления канализационных труб
Инженерный способ считается самым простым, так как не требует никаких дополнительных действий
Но важно понимать, что этот способ применим только на этапе прокладки канализации
Инженерный способ утепления труб заключается в их прокладке на глубину более 2 метров, так как на этой глубине грунт не промерзает даже в сильные морозы.
Для того чтобы утеплить канализационные трубы таким способом, нужно вырыть траншею глубиной более 2 метров с уклоном в 1 сантиметр на каждый погонный метр трубопровода.
Перед тем как укладывать трубы, нужно насыпать на дно траншеи песок или гравий толщиной не менее 10 сантиметров. Только после этого можно укладывать трубы, сверху их опять же нужно вначале засыпать песком или гравием, тщательно утрамбовать и зарыть траншею. Правильно уложив трубопровод, таким способом можно обезопасить канализационные трубы от промерзания.
Выкопайте траншею и уложите слой гравия не менее 10 см
Метод с использованием утеплителя
Процесс утепления труб на даче
Следующий метод утепления труб – это использование утеплителя. Этот способ требует достаточно много усилий, но таким способом можно утеплить уже проложенный трубопровод. Для начала стоит отметить, что осуществить этот метод утепления можно только в теплое время года, так как трубы придется раскапывать, поэтому мерзлая земля вряд ли упростит задачу.
Определившись с видом утеплителя и купив необходимый объем материала, можно приступать к самому утеплению. Первое, что нужно сделать, это раскопать канализационные трубы и максимально очистить их от земли
После этого трубы обматываются утеплителем, при этом нужно следить за плотностью укладки утеплителя и особое внимание уделять местам изгиба и соединения труб. Утеплять нужно весь трубопровод, который находится на улице или в не отапливаемом помещении, так как, оставив не утепленным небольшой участок канализации, существует риск, что именно в этом месте случится промерзание

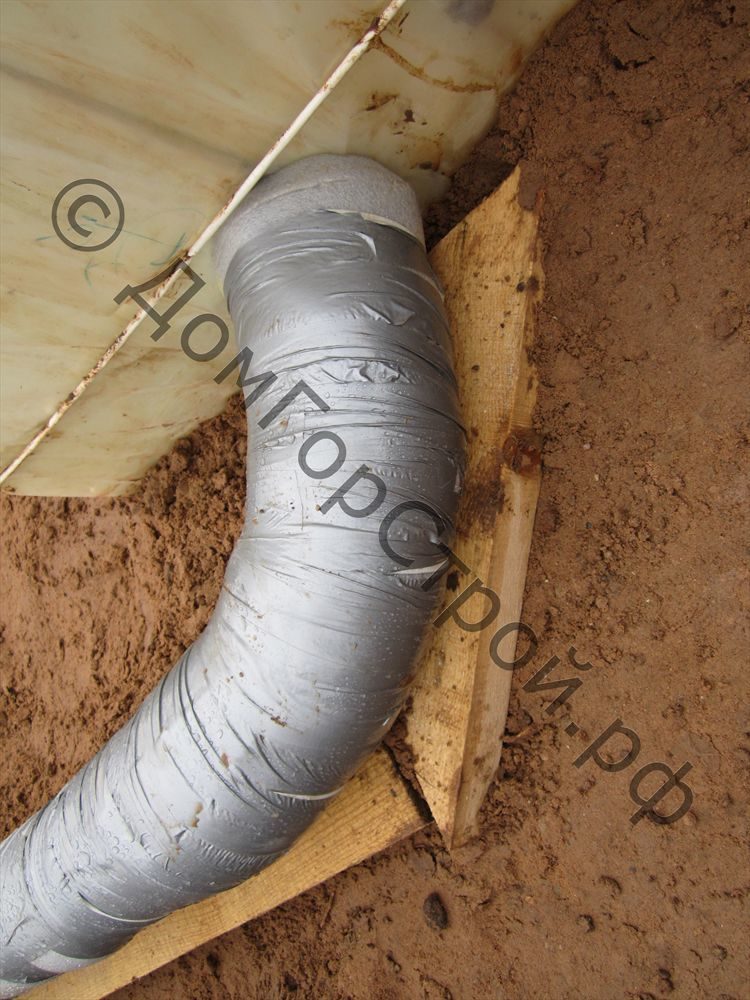

Не забудьте обмотать трубу теплоизоляцией (верхний слой)
Убедившись в том, что все трубы хорошо утеплены, обмотайте их теплоизолирующим слоем, после чего трубопровод можно закапывать. При правильном выполнении процесса промерзание будет не страшно трубам даже в самые сильные морозы
Но тут важно, чтобы материал был выбран правильно и утепление произведено плотно
Активный способ утепления канализационной трубы
Активный способ утепления труб считается современным и мало применяемым на сегодняшний день. Связанно это с тем, что такой метод имеет достаточно большую себестоимость, но вместе с тем, он очень эффективный.
Особенностью этого способа является то, что он требует затрат электроэнергии, так как утепление труб осуществляется при помощи электронагревательного кабеля. Этот способ можно осуществить как при прокладке канализационных труб, так и после начала их использования.
Комбинирование 2-го и 3-го способов утепления трубы
Для того чтобы обеспечить трубам утепление таким способом, необходимо обмотать их специальным электронагревательным кабелем. В последствии этот кабель присоединяется к электросети и нагревает трубы. То есть это влечет за собой затраты электроэнергии, но включать обогрев, можно только в период очень сильных морозов.

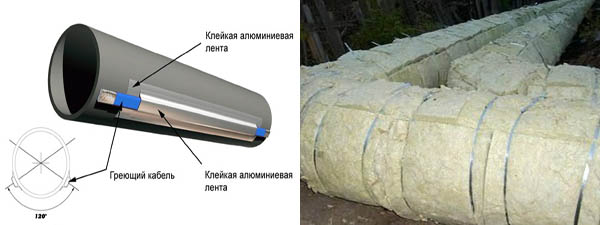

Схема утепления трубы активным способом с помощью кабеля
Такая система утепления может быть, как ручной, так и автоматизированной, то есть оборудованной специальным тепловым датчиком. Такой датчик будет приводить систему в действие автоматически, если температура канализационной системы будет приближаться к нулевой отметке и, наоборот, при достаточно высоких температурах датчик будет отключать нагревательную систему.
Когда утепление обязательно
Внешние канализационные трубы могут обойтись без теплоизоляции при условии
- полного соблюдения технологических требований: размещения на непромерзающей глубине и под соответствующим углом для самотека отходов;
- работоспособного состояния канализации, то есть отсутствия стоковых заторов.
На практике простые, на первый взгляд, правила могут не соблюдаться по ряду причин:
- Значительная глубина промерзания и, как следствие, подготовка траншей под укладку труб станет дорогостоящей.
- Степень углубления зависит от состава грунта или близко расположенных вод.
- В случае земляных работ потребуется много усилий для замены углубленной трубы под промерзающий пласт грунта.
- Заполняемость труб и риски образования заторов связаны с работой насоса напорной системы, обеспечивающего движение содержимых масс.
В итоге отклонения от правил приводят к образованию ледяных заторов или аварийным разрывам от разницы температур в условиях зимних холодов. Утепление канализационной трубы в грунте обязательно, если
- глубина составляет менее 0,5 м;
- трубы проложены с изгибами и поворотами;
- уклон составляет менее 0,5 см на 1 м трубы;
- происходит частое образование пробок, нарушающих проходимость содержимого.
Не вызывает сомнений утепление канализационных труб, размещенных в цокольных помещениях или над землей, в условиях невозможности проведения работ из-за каменистого состава грунта или мерзлоты. Нельзя забывать про защиту вентиляционной трубы, расположенной на поверхности. Ледяной покров от влажных испарений постепенно уменьшает просвет и препятствует движению. Появление неприятного запаха – сигнал о непроходимости воздушного потока по причине образования пробки.
Виды утеплителей для канализации
Самыми популярными являются следующие материалы:
Минеральная вата. В нормах, закрепленных в ГОСТе 31913, указано, что этот утеплитель относится к волокнистым материалом, изготовленным из сплавов горных и металлических шлаков. Понятие объединяет в себе три ее разновидности: стекловата, каменная вата и шлаковата. Каждый тип отличается коэффициентом теплопроводности, толщиной волокна, способностью сопротивляться механическим воздействиям.
Есть у минеральной ваты ряд положительных качеств:
- Легкость в работе. Выпускаемой в рулонах ватой можно просто обтянуть трубу и закрепить ее шпагатом или клейкой лентой.
- Невысокая цена – весомый аргумент в пользу данного материала.
- Не подвержена гниению, что дает возможность использовать ее для утепления трубопровода, проведенного в земле.
Фольгированная мивата для утепления трубопровода Необходимо упомянуть об отрицательных сторонах данного утеплителя, к которым относятся наличие в ее составе вредных веществ. При нагревании формальдегидные смолы выделяют вредные пары, которые плохо влияют на здоровье человека. Минвата активно поглощает влагу, что отрицательно сказывается на ее характеристиках.
Экструдированный пенополистирол. Представляет собой вспененную массу с закрытыми ячейками. Благодаря такой структуре им можно проводить теплоизоляцию канализационных труб во влажной земле. Выпускается материал в виде чехла, который легко одевается на поверхность с двух сторон, и закрепляется системой «шип-паз». Размеры укрывных частей зависят от диаметра труб и длины всей системы.
Элементы надеваемых частей утеплительной конструкции из пенополистирола Отметим еще его несколько положительных качеств:
- Низкая теплопроводность.
- Длительный эксплуатационный период. Не теряет своих свойств на протяжении 50 лет.
- Имеет высокую плотность.
- Устойчив к перепадам
Для объективности необходимо упомянуть о недостатках этого материала:
- Горючий. Это означает, что его нельзя использовать рядом с электрическими проводами или на открытом участке.
- Выделяет вредные вещества при нагревании свыше 70 градусов.
- Подвержен разрушению структуры при воздействии УФ-лучей.
- Чтобы ни говорили производители, на практике проверено, что насекомые и грызуну заводятся и очень любят данный материал.
- Изопайп. Система изоляции этим материалом надежно защищает трубопровод от воздействия низких температур даже на относительно небольшой глубине. Теплоизоляция изопайп для наружной системы канализации выпускается в цилиндрической форме, поделенной на две части, соединяющиеся на трубе с помощью пазов. Изготавливается из экологически чистых материалов, не подвергается гниению. Для защиты от влаги производители покрывают гидроизоляционным слоем (фольгой).
Изопайп – практичный утеплитель для канализационной трубы.
- Базальтовое волокно хорошо защищает трубопровод от промерзания. Выпускается в виде цилиндров, сверху покрытых защитным слоем от проникновения влаги (пергамин, фольгизол, рубероид). Их удобно надевать на водосточную систему. Обладают хорошей теплопроводностью. Есть только один недостаток – высокая цена.

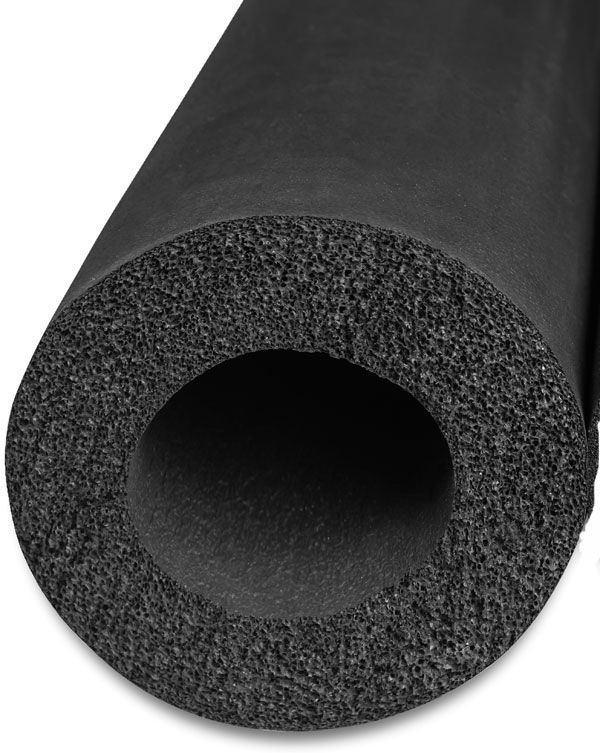

- Энергофлекс. Изготавливается из вспененного полиэтилена. Ячеистая структура придает легкости, а также позволяет удерживать тепло. Он известен как надежное изоляционное средство для системы канализации.
Энергофлек как утеплитель пластиковой трубы
- Керамзит. Сыпучий утеплитель, которым заполняется короб или траншея с водопроводом. Его получают при обжиге глины, при этом он становиться легким и твердым. Пористая структура позволяет ему сохранять тепло внутри. Но есть существенный недостаток – использовать его можно только в сухом месте, поэтому требуется дополнительная гидроизоляция траншеи, где проходит трубопровод.

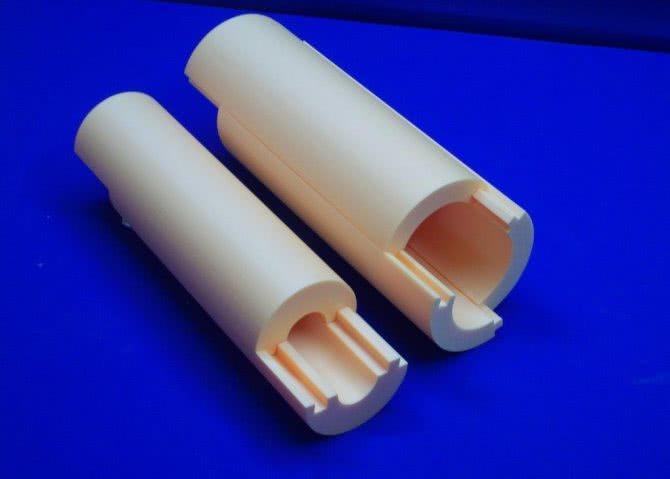

Скорлупы из пенополиуретана
Пенополиуретановые цилиндры — хорошая альтернатива пенопластовым аналогам. Отличаются они по сравнению с ними большей плотностью, а коэффициент теплопроводности почти тот же.
Выше у пенополиуретана и сопротивляемость по отношению к механическим воздействия. Шире у него и температурный диапазон, в котором он может эксплуатироваться без потери прочностных характеристик.
Нормальный температурный режим для скорлупы из полиуретана — -180⁰ – +130⁰. Высокий у этого материала и показатель пожаробезопасности — загорается при 415⁰ и впоследствии происходит самозатухание
Теплоизоляция имеет вид полуцилиндров, оснащенных поперечными или продольными защелками. Для повышения надежности защиты скорлупу иногда заключают в специальные оцинкованные кожухи, оснащенные замками, но чаще просто наносят спецпокрытие.
Как выбрать канализацию для дачного дома
Установить канализацию на даче проще, чем в частном доме, потому что дачная жизнь носит сезонный характер. Я обустраивал дачный домик самостоятельно, и могу сказать, что при умеренном уровне знаний и физических возможностей это вполне возможно. Выбирать систему канализации следует, исходя из количества человек, которые одновременно бывают на даче и, конечно, финансовых возможностей. Будем рассматривать наиболее доступные варианты:
- Накопительная емкость, она же выгребная яма. Если сточных вод немного, этот тип канализации вполне подходит.
- Локальная очистительная установка, в которой очистка происходит под воздействием микроорганизмов. Такая очистка может быть автономной, не требующей электроэнергии, или энергозависимой.
