Утепленный финский фундамент: плюсы и минусы, применения, описание технологии

Финские дома из каркаса и их особенности

Каркасные финские дома отличаются практичностью и разработаны с целью создания максимального удобства в жилом пространстве. Разработанные в Финляндии проекты домов адаптированы под холодную погоду, поэтому получили широкое распространение на территории России.

Рассмотрим более подробно структуру финских домов и принципы их строительства, чтобы понять их главные особенности.

Часто встречающаяся проблема состоит в том, что возводимые российскими строителями финские дома отличаются по многим показателям от их истинных аналогов. Поэтому зачастую постройка выходит ненадежной и не долговечной. В то время как возведенные по всем правилам финские дома служат долгие десятилетия, обеспечивая своим владельцем тепло и уют.

Каркасное строение в свою очередь делится на два вида по технологическим принципам в строительстве. Это финский (или скандинавский) и североамериканский варианты. Североамериканский вид предполагает изготовление панелей прямо на месте строительства. При использовании первого варианта конструкции изготавливаются непосредственно на заводе. Крупногабаритные изготовленные стеновые панели привозят к месту строительства дома, что делает быстрее сам процесс строительства. Изготовление деталей в заводских условиях позволяет лучше подогнать их по размеру друг к другу. Поэтому завершающий монтаж дома станет проще. С завода модули привозят специальным транспортом, на фундамент они помещаются с помощью грузоподъемников (кранов).

Отдельное внимание при каркасном возведении здания уделяется эффективному утеплению модулей. Теплоизоляционный материал толщиной достигает до 250мм и больше. В роли утеплителей применяют теплоизоляционные материалы с натуральным составом

В роли утеплителей применяют теплоизоляционные материалы с натуральным составом.

Крыша здания возводится стропильно-фермовой конструкцией, благодаря этому в помещениях на чердаке можно обустроить дополнительные жилые комнаты.

В качестве обшивки таких домов выступают древесно-волкнистые листы, листы OSB или устойчивый к влаге и предназначенный именно для облицовки гипсокартон. С внутренней стороны каркас оборудован проемами для окон и дверей. Сделанный по финской технологии каркас оснащен ригелями, а для снятия лишней нагрузки с оконных проемов нижняя и верхняя поперечная балка, формирующая проем, укрепляется в середине вертикальными стойками по необходимости.

Конструкция, предусматривающая наличие ригеля, позволяет не устанавливать в нее хидеры и двойную верхнюю обвязку, являющуюся характерной чертой американских каркасов. Иногда хидеры используются в финских проектах каркасного жилья для равномерного распределения нагрузки на проем двери или окна, проем со стороны обвязки и стропильной системы.

Дома, разработанные финнами, характеризуются повышенным уровнем комфорта и рациональностью, так как один из главных их принципов – эффективное использование всего внутреннего пространства.

https://youtube.com/watch?v=2gfrlcbRm_4

Утепленный финский фундамент своими руками

Данная технология возведения плитного фундамента еще достаточно нова для России, как и уже известная всем утепленная шведская плита. Именно поэтому, необходимо тщательно рассмотреть технологию монтажа УФП (финской плиты) шаг за шагом, изучить, как сделать утепленную финскую плиту своими руками. Мы расскажем про все плюсы и минусы этой технологии для малоэтажного строительства и покажем видео инструкцию по самостоятельному устройству фундамента УФФ.

Современные технологии возведения финских каркасных домов предусматривают легкость возводимого здания. Деревянные дома возводят чаще всего на ленточном фундаменте. Лишь в редких случаях, на сложных грунтах, необходим надежный столбчатый фундамент или винтовой. Рассмотрим далее недостатки и достоинства утепленной финской плиты.

Утепленная финская плита шаг за шагом

Принцип технологии заключается в сооружении опалубки для фундаментной плиты из пенополистирольного утеплителя с высокой прочностью. Основание УФФ (утепленного финского фундамента) – это несъемная опалубка, размещенная на песчаной подушке. По периметру утепленной финской плиты выкладывается каркас из арматуры, через которую укладываются коммуникации, а затем арматура заливается бетоном.

Утепленный финский фундамент своими руками

Достоинства и недостатки утепленного финского фундамента

При использовании данной технологии снаружи плита не утеплена, что приводит к промерзанию бетонной конструкции МЗЛФ. Однако при выборе плиты УФП вы получите готовый черновой пол и низкие теплопотери на первом этаже, благодаря отсутствию подполья. Бетонная стяжка отделена от ленточной части фундамента плитами пенополистирола и не воспринимает нагрузки от здания (смотри фото выше).

Достоинства УФФ:

Экономичность – вместо экструзии можно использовать ПСБ-С, который дешевле;
Ленточную часть фундамента можно выложить из кирпича или блоков, как цоколь;
Возможность ремонта коммуникаций под стяжкой, при необходимости.

Недостатки УФФ:

Земляные работы – необходимо вырыть траншею;
Обратная отсыпка дома, необходимость в уплотнении каждых 10 см слоя отсыпки;
Необходимость в покупке нерудного материала для отсыпки фундамента дома.

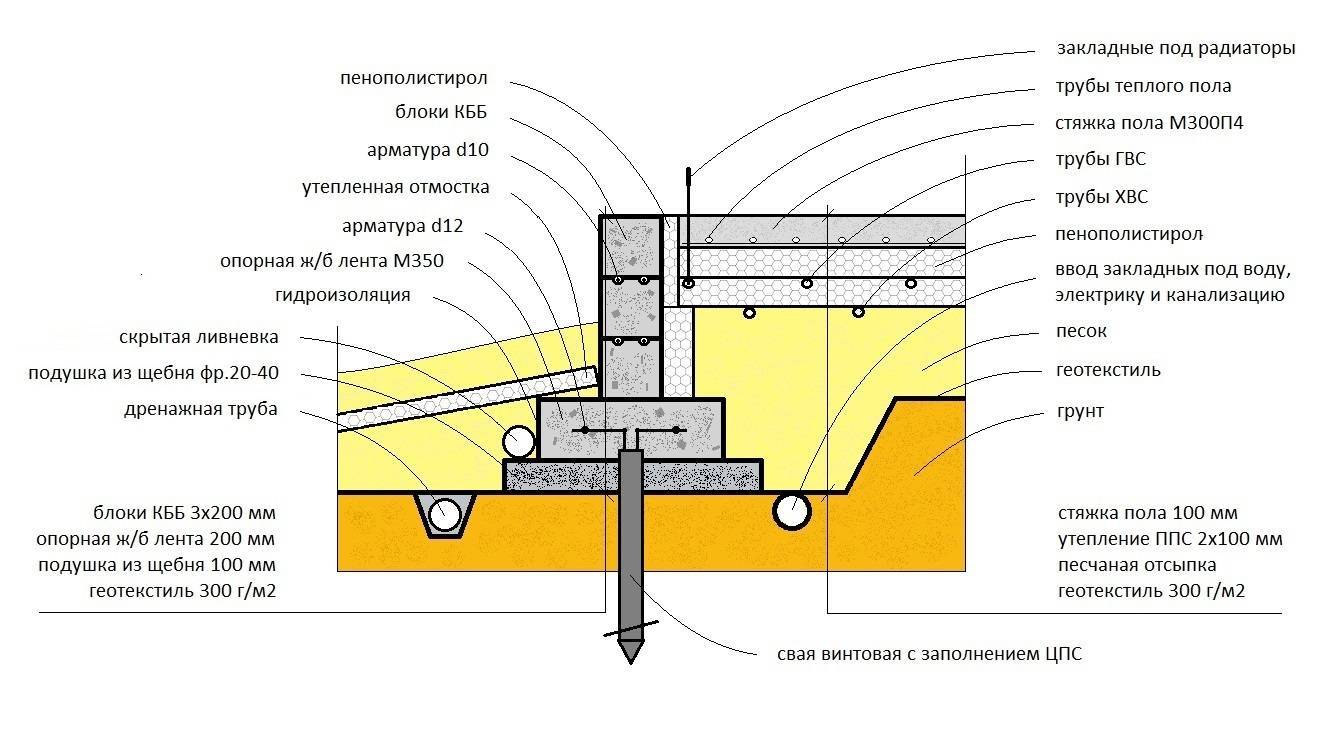

Как сделать утепленный финский фундамент своими руками

1. Подготовка котлована и траншеи для МЗЛФ

При проектировании необходимо учесть проложенные коммуникации на участке расстояние до проезжей части и т.д. После этого необходимо сделать разметку будущей плиты. Заливка бетона на плодородный слой не допускается, поскольку разложившаяся органика даст усадку за 2 – 3 года. Поэтому грунт с площадки вывозится, а котлован выравнивается и отсыпается песком на заранее уложенный геотекстиль.

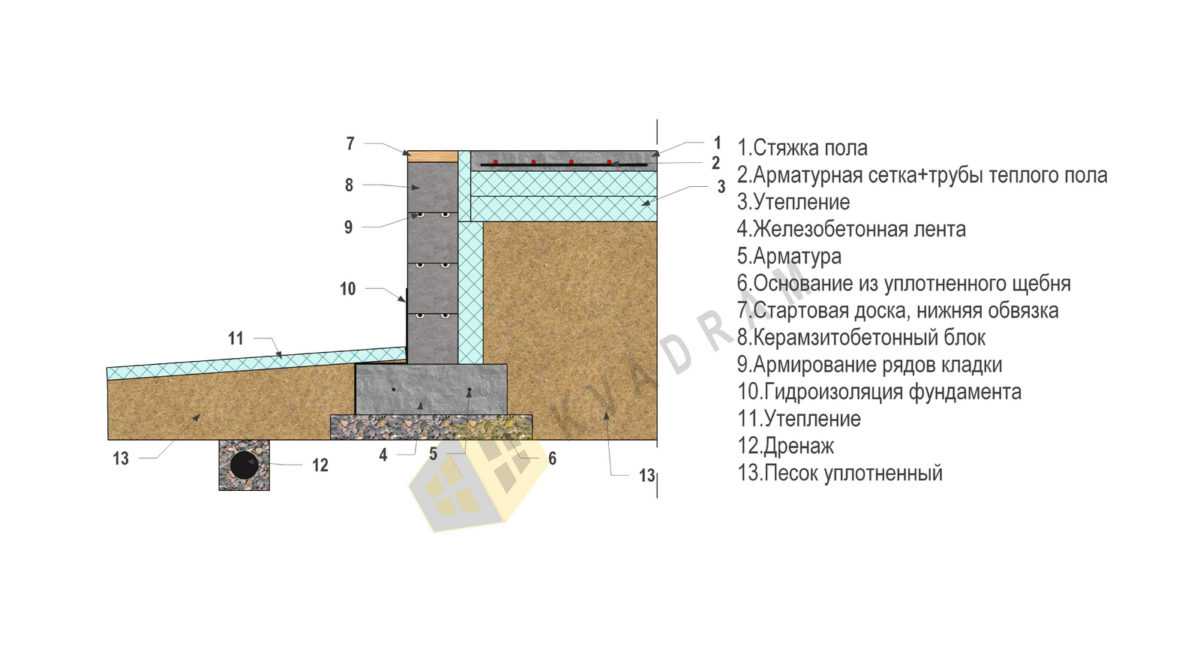

Технология утепленного финского фундамента шаг за шагом

2. Заливка МЗЛФ (мелкозагубленного фундамента)

Перед заливкой мелкозагубленный ленточный фундамент (МЗЛФ) отсыпается щебенкой на уложенный геотекстиль. Далее производится армирование стержнями диаметром 8 – 14 мм. Далее изготавливается опалубка, в которую застилается гидроизоляционный материал. Ленту заливают бетоном высотой 20 – 30 см, распалубка фундамента выполняется после набора бетоном прочности не менее 50%.

3. Отсыпка внутренней части фундамента

Внутренняя поверхность ленточного фундамента оклеивается пенополистиролом ПСБ-С, наружная сторона МЗЛФ не имеет утепления. После этого производится засыпка песком с послойным уплотнением через каждые 10-20 см. Для засыпки используют песок, ПГС, ОПГС или щебень фракции 5/20. На отсыпку укладывается плитный утеплитель ПСБ-С или экструдированный пенополистирол URSA XPS, арматурная сетка и заливается стяжка.

4. Заливка плиты финского фундамента

Про заливку бетонной стяжки мы рассказывать не будем. Скажем лишь, что опалубка для плиты не нужна, так как ею является ленточный фундамент по периметру здания. Имеет смысл добавлять в бетон пенетрирующие добавки для надежной гидроизоляции конструкции. Также с помощью битумной мастики и оклеечной гидроизоляции производится гидроизоляция фундамента своими руками по внешнему периметру.

У специалистов есть мнение, что вместо пенополистирола для фундамента лучше использовать экструзию с большой плотностью.

Сделать утепленный финский фундамент (УФФ) можно без ограничений практически на любых грунтах. При этом застройщик получит готовый черновой бетонный пол. Недостатком технологии является возможное промерзание МЗЛФ, так как отсутствует наружное утепление ленточного фундамента и отмостки. Но это не критично, так как этот минус финской технологии можно легко исправить самостоятельно.

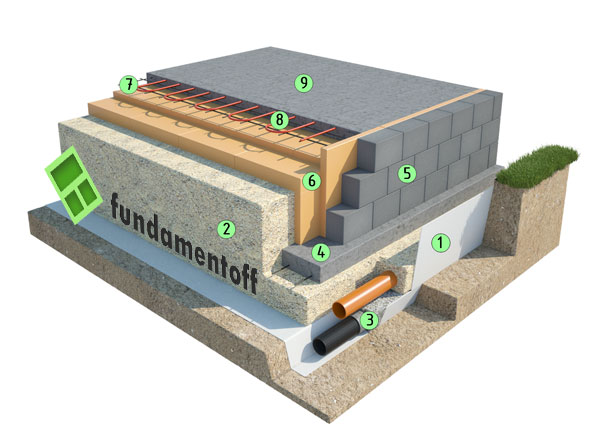

Технология устройства УФФ

Рассмотрим пошагово комплекс работ, исходя из оптимизации (уменьшения) времени на их выполнение.

Выполняется определение места постройки на участке (если это не было определено индивидуальным проектом дома). Учитываются все естественные преграды, наружные коммуникации, границы участка, подъездные пути и проч.
Разметка котлована обносками (колышками с прикрепленными на них планками) производится с учетом запаса (0,3 — 0,5 м) относительно наружного периметра утепляемой отмостки.
Полностью удаляется плодородный слой.
Под несущими стенами роется траншея согласно глубине залегания подушки и необходимой высоте слоя подсыпки.
Вынутые пучинистые грунты вывозятся со стройплощадки, если иное не предусмотрено планами по ландшафтному дизайну.
Создается дренажный уклон, выполняется дренажная засыпка на геотекстиль и уплотняется виброплитой.
Под подушку ленты выкладывается рулонная гидроизоляция в 2 — 3 слоя с запасом, позволяющим загнуть материал до примыкания к боковым поверхностям цоколя. Гидроизоляцию наружной поверхности цоколя можно провести позднее (если она необходима). Затем выполняется утепление подушки плитным материалом (если предусмотрено проектом).
Выполняется армирование подушки. Используется арматура периодического сечения диаметром 8 — 14 мм. При толщине подушки не более 25 см, как правило, обходятся двумя поясами армирования. Если иное необходимо по расчету, либо толщина достигает 30 см, выполняется третий пояс армирования. Пояса связываются вертикальными перемычками. Нижний пояс укладывается на полимерные или бетонные подкладки.
Монтируется опалубка и производится заливка бетона. Демонтаж опалубки производится после 50%-ного набора прочности (в зависимости от погодных условий и марки бетона период составляет 2 — 7 дней).
Выкладывается лента из фундаментных блоков.
Внутренняя поверхность ленты утепляется плитами ЭППС или ПСБ-С. Утепление подмостки и ее засыпку не обязательно координировать по времени с другими видами работ.
После утепления ленты производится засыпка внутренней части. Используется песок и мелкофракционный щебень. Каждые 10 см высоты производится уплотнение виброплитой. Для исключения перемешивания разнородных слой используется геотекстиль.
Выкладывается утепление пола. Если предусмотрено проектом, поверх плит укладывается фольгированный утеплитель.

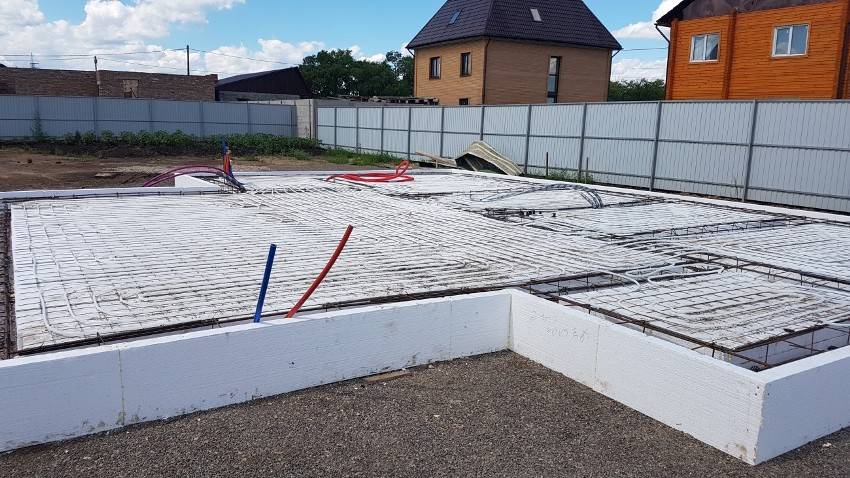

Производится монтаж труб водяного теплого пола, либо электрических кабельных матов. Осуществляется установка закладных для всех предусмотренных коммуникаций.
Заливка стяжки реализуется с использованием металлической сетки в соответствии со всеми стандартами работ такого типа.

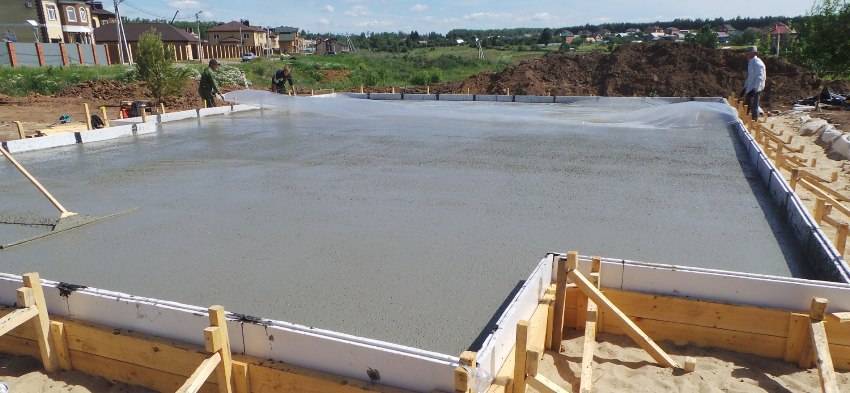

УШП фундамент: технология бетонирования основания

Завершающим этапом монтажа утепленной плиты фундамента является заливка основания бетонным раствором

Здесь важно выполнить процесс одноразово. Для этого можно воспользоваться автобетоносмесителем с установленным бетононасосом. Раствор равномерно распределяется по поверхности при помощи лопат и кельм

Чтобы получилась однородная поверхность, заливка не должна растекаться на расстояние более 1,5 м в диаметре

Раствор равномерно распределяется по поверхности при помощи лопат и кельм. Чтобы получилась однородная поверхность, заливка не должна растекаться на расстояние более 1,5 м в диаметре.

Порционная заливка может выполняться с интервалом в 1 час. Если необходимо прерваться на более длительное время, следует организовать рабочие швы. После возобновления работ их смачивают водой и обрабатывают грунтовкой из цементного молочка. Раствор следует уплотнять при помощи виброплиты или глубинного вибратора.

Для того чтобы конечная поверхность была ровной, основание шлифуется

Это важное мероприятие, поскольку бетонная плита является полом первого этажа. В противном случае придется дополнительно затрачиваться на выравнивающую стяжку

Завершается работа над УШП фундаментом заливкой бетона и его затиркой\шлифовкой

В период застывания основания следует создать надлежащий уход за бетонной поверхностью. В жаркую погоду необходимо увлажнять фундамент и закрывать его от осадков полиэтиленовой пленкой. Распалубку можно проводить по истечении 48 часов при температуре 30 градусов, а спустя 5-7 суток – в холодную погоду при температуре 10-12 градусов.

УШП фундамент под ключ: цена работ

Утепленная шведская плита является современным методом оборудования фундамента, который набирает популярность в частном и коттеджном домостроении. Сегодня многие строительные компании предлагают выполнить качественный и быстрый монтаж УШП под ключ, цена которого зависит от размеров основания, местонахождения участка, свойства грунта, перечня работ и пожеланий заказчика. Она рассчитывается индивидуально для каждого конкретного случая. Воспользовавшись калькулятором УШП, который легко найти на специализированных сайтах в сети Интернет, можно также самостоятельно рассчитать приблизительную стоимость работ. Здесь понадобятся такие данные, как площадь и периметр основания, высота ребра плиты.

В основной перечень услуг входят такие мероприятия:

подготовительные работы перед началом строительства: разметка участка, выемка грунта;
укладка геотекстиля;

Цена монтажа кв. м УШП фундамента начинается от 5500 руб. и выше

устройство песчано-гравийной подушки;
монтаж всех систем коммуникаций;
изготовление и установка опалубки;
монтаж теплоизоляции и системы теплого пола;
вязка арматурного каркаса из прутьев с помощью вязальной проволоки;
заливка бетоном с уплотнением глубинным вибратором;
шлифовка основания.

Цена кв. м шведской плиты фундамента начинается от 5500 руб. Чем больше площадь основания, тем ниже будет стоимость. Например, цена утепленной шведской плиты габаритами 150-200 м² составит 7500 руб., а размером 50-70 м²– 9000 руб.

Несмотря на то что стоимость на возведение УШП фундамента превышает затраты на традиционное монолитное основание, такое устройство в будущем позволит значительно экономить на отоплении.

На УШП фундамент просто нужно поставить коробку дома, а всё остальное внутри уже есть — отопление, коммуникации, утепление

Использование технологии утепленной шведской плиты поможет существенно сократить расход материала, снизить сроки, отведенные на строительство. Благодаря вмонтированному теплому полу удастся сэкономить на отоплении помещений за счет высоких энергосберегающих характеристик основания данного типа. Чтобы получить качественный и долговечный фундамент, рекомендуется заказать УШП в специализированных компаниях.

Когда УФФ — оптимальный выбор

Перед тем как начать строительство, в обязательном порядке проводится тщательное геологическое исследование участка, которое позволяет оценить тип грунта, насколько глубоко он промерзает, на каком уровне расположены грунтовые воды. От этих параметров и зависит технология возведения фундамента. Помимо прочего, учитываются ландшафтные особенности участка – имеются ли перепады высоты и какого типа планируется возводить дом.

Фундамент, как основа дома, должен обладать прочностью, жесткостью, выдерживать силы морозного пучения и нагрузку несущей конструкции. Присутствует и заинтересованность в энергоэффективности, учитывая стоимость энергоресурсов.

Утепленный фундамент финского происхождения возводят на местах с большим перепадом высот, он отлично выдерживает нагрузку пучинистого грунта и конструкций, например, из пеноблоков или кирпича. Если ваш участок или будущий дом обладает подобными особенностями, то УФФ станет лучшим вариантом. Он выполнит функцию энергоэффективности, станет прочной основой и готовым нулевым циклом первого этажа.

В конструкции фундаментной плиты имеется система обогрева пола, что позволяет защитить основание от промерзания и деформации, сократит утечку тепла и превратит основу дома в аккумулятор тепла. Даже в зимнее время, в момент отключения систем обогрева, фундамент долгое время отдает свое тепло помещению.

Отличие от УШП

Рассмотрим, чем основа УФФ отличается от УШП (утепленная шведская плита).

Финская технология часто используется для устранения различных недостатков, присущих «шведским» плитам. Одним из таких примеров является низкий плинтус.

Некоторые считают, что низкий цоколь негативно влияет на объект. Есть опасение, что в снежные зимы его занесет сугробами.

СШП считается целым комплексом, направленным на строительство фундамента. Имеет сложную дренажную систему и обмен коммуникациями, требуются некоторые знания. По сравнению с ним финский метод кажется более простым и доступным.

Финский фундамент цена

Пример расчета стоимостихирта строит Финский фундамент ценаПример расчета стоимостиСориентироваться по стоимости такого фундамента легко, достаточно умножить площадь теплого контура дома (без учета террасы и крыльца) на 12 000 руб.

Пример расчета стоимости утепленного финского фундамента Пример расчета стоимости утепленного финского фундаментаТ.е., например, если у вас дом 9 на 10 метров по наружным стенам (считаем только теплый контур, без крыльца и террасы), то цена утепленного финского фундамента для такого дома будет равна 9*10*12 000=1 080 000 руб. Стоимость обустройства столбиков под крыльцо и террасу входит в эту сумму по умолчанию и дополнительно не осмечивается. Расчет достаточно точный для дома стандартной планировки, т.е. для здания, в котором площадь крыльца и террасы не превышает 10% площади первого этажа. Например, применительно к расчету, описанному выше, если для площади теплого контура первого этажа (в нашем примере 90 кв.м.) суммарная площадь крыльца и террасы составляет не более 10 кв.м., то расчет соответствует действительности. Если площади крыльца и террасы больше 10 кв.м., то будет небольшая корректировка стоимости фундамента в большую сторону.

Наш финский фундамент в Тульской области, перепад участка 1 500 мм, высота стен 1 800 мм Наш финский фундамент в Тульской области, перепад участка 1 500 мм, высота стен 1 800 ммЕсть еще один фактор, который может влиять на стоимость финского фундамента. Речь идет о перепаде высоты участка в пятне застройки. Так, если перепад высоты земли по боковым стенкам или по диагонали фундамента будет в пределах 200 мм, не более, то расчет по умолчанию верный. Если перепад будет больше 200 мм, то потребуется пересчет затратной части работ и материалов, связанный с изменением высоты фундамента. В любом случае, приведенный расчет включает в себя весь состав работ, описанный в статье выше, за исключением чистовой отделки наружных стен фундамента, подключения к нему котла и финишной укладки напольного покрытия – эти работы выполняются позднее, после возведения коробки дома под крышу. Наш дом из клееного бруса на финском фундаменте Наш дом из клееного бруса на финском фундаментеМы вам дали общее представление о финском фундаменте, детально объяснили его устройство, привели схему финского фундамента, рассказали об основных нюансах и преимуществах, а также сориентировали по его стоимости. Рекомендуем данный тип фундамента к производству для домов из клееного бруса, каркаса или газобетона. Помимо необходимого запаса прочности вы получаете современное решение под ключ с утепленной плитой, готовой системой отопления и полным набором инженерных коммуникаций.

Состав фундамента УШП

В состав УШП фундамента, входит:

Подушка песчаная
Грунт
Трубы коммуникаций
Щебень
Пенополистирол, он же утеплитель
Сетка армирующая
Система «теплый пол», обогревательные элементы
Бетон

Профессиональные строители и разработчики УШП, настоятельно рекомендуют возводить на фундаменте УШП одноэтажные или двух этажные малогабаритные дома. Дело все в том, что плиты этого фундамента не рассчитаны на чрезмерно большие нагрузки. Связано это с тем, что высота основания железобетонной плиты УШП, всего 100 миллиметров. Разумеется, что если это двух этажное строение, то первый этаж, утеплять не нужно.

Теперь, давайте немножко поговорим о плюсах, которые есть у УШП фундамента.

Заливка отмостки

Я сделал фундамент в 2012 году. Через сезон, в 2014 году, когда коробка дома уже стояла, пришлось заливать отмостку по периметру здания. Во-первых, чтобы вокруг не размывало грунт. Во-вторых, чтобы было удобно ходить. Кроме того, я решил все же сделать позади дома подпорную стенку. Это вылилось в очередную эпопею с опалубкой, арматурой и бетонными работами.

Этот процесс занял около двух недель. Раствор также заливали с помощью бетономешалки с бетононасосом. Иначе было никак, ведь машина не могла близко подъехать, так как работа шла за домом и дотянуться до этого места мог только шланг бетононасоса. В итоге залили бетонную отмостку по всему периметру дома, а также подпорную стенку высотой 1,5 м позади него.

В этом месте расположен тамбур, поэтому отмостка шире, чем по остальному периметру дома. Так же, как с фундаментом, поверх ЭППС на пластиковые грибки поставили арматурный каркас

Опалубкой в данном случае выступил плоский шифер, который мы подперли конструкцией из досок

Что это такое?

«Шведская плита» представляет собой мелкозаглубленное плитное основание. Главная отличительная особенность конструкции заключается в утеплении монолитной плиты слоем пенополистирола, уложенного под ней.

Это позволяет фундаменту не отдавать тепло от дома, а, наоборот, аккумулировать его и возвращать в жилое помещение первого этажа.

Сравнение цен в руб. на строительство фундамента по разным технологиям за один кубический метр
Монолитная плита на подушке	Утепленная шведская плита со встроенной системой для теплых полов	Финский плитный фундамент
6000–8000	8000–10000	9500–11500

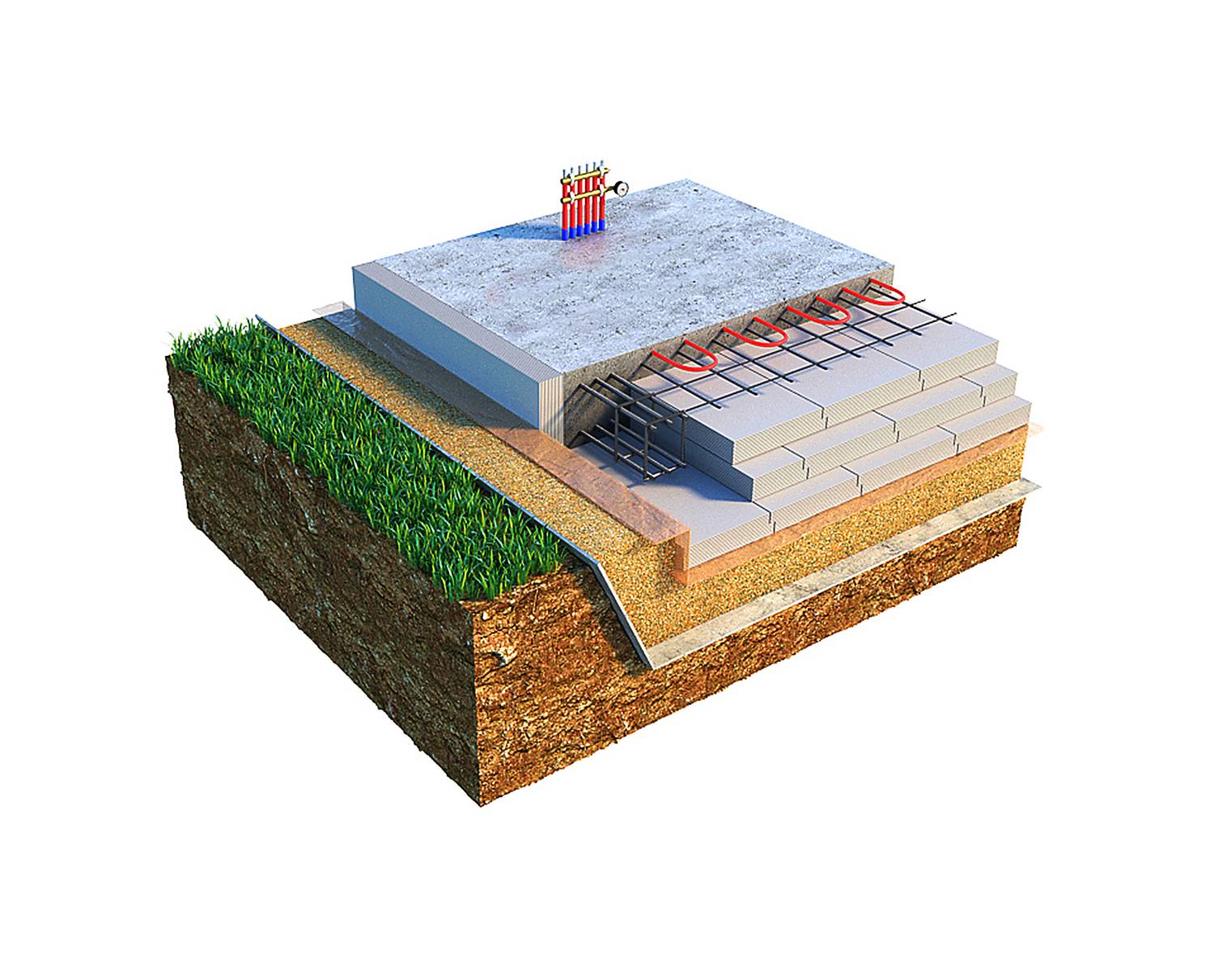

Устройство в разрезе с фото и технология монтажа

Плитный фундамент по шведской технологии состоит из следующих слоев (снизу вверх):

Выровненный и уплотненный грунт.
Геотекстиль с уложенными дренажными трубами.
Подложка из утрамбованного песка.
Теплоизоляционный материал.
Гидроизоляция.
Теплоизоляционный материал.
Арматурный каркас.
Трубы теплого пола.
Бетонная плита.
Финишное покрытие пола.

Для предотвращения сил морозного пучения по контуру сооружения устраивают дренажную систему для отвода грунтовых вод. Если для устройства подушки используют песок и щебень, то между ними прокладывают геотекстиль. Все коммуникационные и инженерные сети закладываются в тело основания под монолитную плиту.

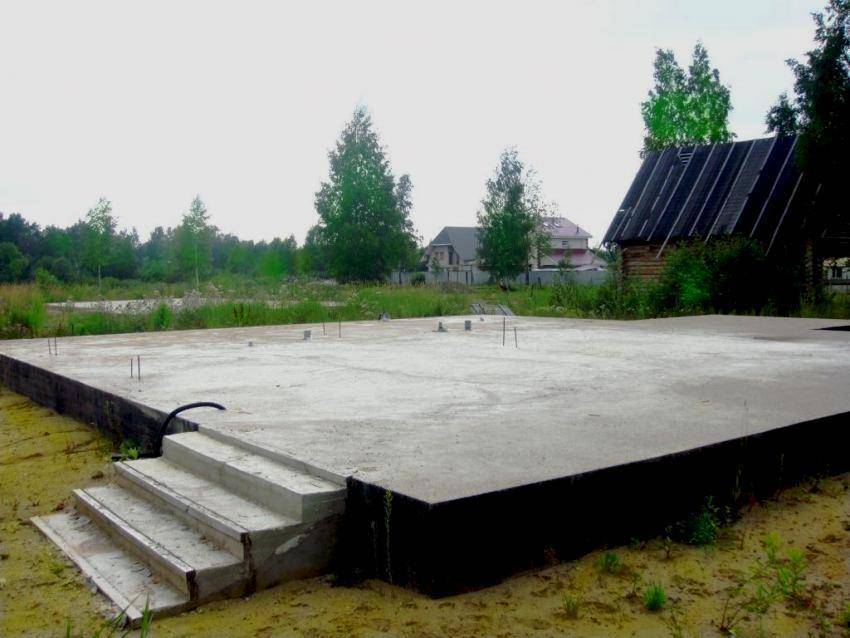

На фото утепленная шведская плита:

Последовательность технологических этапов строительства:

Подготовка участка, снятие плодородного слоя высотой до 40 см.
Устройство на дне углубления слоя геотекстиля.
Укладка и утрамбовка подушки.
Строительство опалубки.
Монтаж дренажной системы по периметру конструкции.
Закладка инженерных сетей.
Устройство теплоизоляционного материала.
Установка армокаркаса на подложках.
Монтаж труб для системы обогрева полов с последующим подключением к коллектору и подачей воздуха.
Заливка бетонным раствором всей конструкции.

Область использования

Плитный фундамент по шведской технологии широко применяется в странах СНГ и чаще всего для строительства таких сооружений:

домов из бревен и бруса;
каркасно-щитовых построек;
зданий из пенобетона и другого легковесного материала.

Грунтовые условия:

песок;
глина;
супесь;
суглинок;
водонасыщенная почва.

Плюсы и минусы технологии

Преимущества:

Сокращение сроков строительства за счет одновременного монтажа инженерных коммуникаций и закладки фундамента.
Теплоизоляционный материал снижает потери тепла через основание, тем самым позволяя сократить расходы на отопление дома.
Ровная поверхность монолитной плиты после затвердевания уже готова к укладке финишного напольного покрытия.
Грунт под основанием не промерзает, что снижает вертикальные силы давления со стороны почвы, возникающие в результате морозного пучения.
Строительные работы обходятся без применения тяжелой техники.

Недостатки УШП оснований:

Не подходят для строительства на грунтах с высокой степенью пучения.
Значительные материальные затраты на закладку силовой конструкции.
Не рассчитаны под строительство тяжеловесных конструкций, в том числе многоэтажных зданий.
Не подходят для строительства домов, у которых по проекту предусмотрено подвальное помещение.
