Что такое УШП фундамент
Наряду с традиционными ленточными, свайными, плитными основаниями, для строительства фундаментов применяются инновационные решения, в том числе и утепленная шведская плита. Методы строительства фундаментов разнятся. Например, при сооружении фундаментной базы по шведской методике возводится мелкозаглубленное плитное основание, состоящее из нескольких слоев. Строители сокращенно называют энергосберегающую плиту – фундамент УШП. Что это такое, разберемся детально.

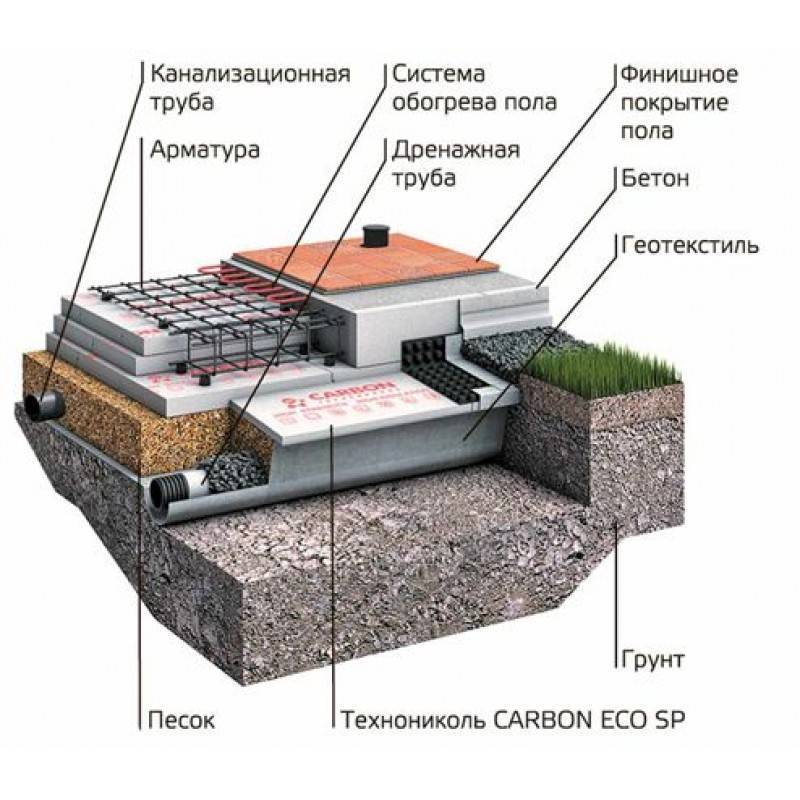

Итак, слои сэндвича:
- коммуникационный. В нем расположены канализация и водопровод, а также множество других коммуникаций, связанных с подачей потребителям электрической энергии;
- теплоизоляционный. Он сформирован из листов экструдированного пенополистирола. Слой утеплителя укладывается в нижнем уровне основы, утепляя фундаментную подошву;
- усиливающий. Правильно выполненное армирование предохраняет теплый пол от появления трещин. Для усиления основы применяется арматурный каркас из стержней диаметром 12–14 мм;
- нагревающий. Он представляет контур из труб, по которым циркулирует горячая вода. Для повышения коэффициента полезного действия укладка теплых полов выполняется по специальным требованиям;
- несущий. Выполнен в виде бетонной плиты, надежно предохраняющей систему обогрева и создающий базу для дальнейших строительных мероприятий. Она служит готовым черновым полом.
Возведение фундамента можно назвать одним из самых сложных моментов в строительстве любого сооружения
Каждый уровень многослойного основания решает комплекс серьезных вопросов. Оригинальная конструкция фундаментной базы позволяет:
- утеплить цельную плиту фундамента;
- предотвратить образование трещин;
- обеспечить благоприятную температуру помещения;
- разместить канализационные коммуникации, водопровод, электрокабеля;
- сформировать прочную и ровную основу для чистового покрытия.
Конструктивные особенности и прочностные характеристики фундаментной базы позволяют возводить на ней бревенчатые строения, дома из бруса, а также коттеджи из ячеистых блоков и кирпича. Повышенный запас прочности позволяет использовать различные строительные материалы. Фасад дома, крыша и стены дополнительно теплоизолируются для уменьшения тепловых потерь.
На стадии проектирования утепленной шведской плиты учитываются нагрузки от веса здания и характер грунта.
УШП – это Утепленная Шведская Плита, которая представляет собой систему, предназначенную для прогревания пола по аналогии с теплым полом
Указанные факторы определяют следующие характеристики:
- размер фундаментной базы;
- особенности конструкции;
- специфику использования;
- схему пространственного армирования;
- количество необходимых стройматериалов.
На проектном этапе следует серьезно подойти к выполнению теплотехнических расчетов, вычислению запаса прочности, а также определению материалов, из которых изготавливаются стены и потолок, пол. Электроприборы и другие коммуникации располагаются в строении согласно предварительно рассчитанным координатам.
Как устроен плитный фундамент
Данный вид фундамента представляет из себя монолитную железобетонную плиту, немного заглубленную в грунт. Она лежит на подушке из песка, щебня, которая, в свою очередь, лежит на грунте.
В некоторых случаях он собирается из нескольких уже готовых железобетонных плит, а потом заливается обыкновенной цементной стяжкой.
Глубина залегания такого фундамента не превышает 20-50 см. Толщина и устройство самой плиты зависит от веса будущей конструкции, но на практике она должна быть не тоньше 20 см. Чаще всего бывает не больше 40 см для обычных немногоэтажных строений.
Такой фундамент применяется на сложных грунтах, в местах с высоким уровнем грунтовых вод, пучинистых и слабонесущих почвах. Его плюсы заключаются в том, что за счет своей площади и монолитной конструкции, он лучше противостоит силам пучения и обладает хорошей устойчивостью. Фундамент движется целиком, он как бы «плавает». И вместе с ним движется весь дом. Это предохраняет постройку от перекосов, а значит, от разрушения. Такой тип фундамента используется для строений без подвалов, и зачастую сама плита служит основанием для пола строения.
Технология возведения
Чтобы сделать надежный фундамент УШП своими руками, необходимо тщательно соблюдать технологию и порядок укладки материалов. Самый важный компонент конструкции – бетон. Его можно заказать на заводе или приготовить самостоятельно (первый вариант предпочтителен). Для устройства УШП рекомендуется использовать бетон классов В20-В25, точное значение зависит от нагрузки
Во избежание проблемы важно перед началом процесса изучить, как правильно заливать бетонную смесь. Стоит запомнить самое важное: заливка монолитной железобетонной плиты выполняется за один прием, иначе конструкция не будет работать как единое целое. Подробнее об этом – в видео инструкции в конце статьи
Подробнее об этом – в видео инструкции в конце статьи
Подробнее об этом – в видео инструкции в конце статьи.
Процесс укладки шведской плиты
Строительство ведется в следующем порядке:
Снятие плодородного слоя почвы (в среднем 20-30- см). Укладка песчано-гравийной подушки, в состав которой входит песок средней или крупной фракции (применение мелкого не допустимо). Толщина подбирается в зависимости от характеристик грунта основания
Важно грамотно выполнить трамбование с применением уплотняющей площадки или пригрузов. Укладка “Пеноплекса”. Монтаж системы дренажа из труб с отверстиями, уложенных в слое щебня
Расстояние от дренажа до фундамента принимается не более 1 метра. Установка опалубки осуществляется с применением плитных и бортовых элементов. Конструкцию необходимо заармировать сетками, диаметр прутов которых составляет минимум 12 мм с шагом 100 или 200 мм в зависимости от нагрузки (чем больше масса дома, тем меньше шаг стержней). Точный диаметр и шаг подбирается расчетом по несущей способности
Монтаж системы дренажа из труб с отверстиями, уложенных в слое щебня. Расстояние от дренажа до фундамента принимается не более 1 метра. Установка опалубки осуществляется с применением плитных и бортовых элементов. Конструкцию необходимо заармировать сетками, диаметр прутов которых составляет минимум 12 мм с шагом 100 или 200 мм в зависимости от нагрузки (чем больше масса дома, тем меньше шаг стержней). Точный диаметр и шаг подбирается расчетом по несущей способности
При установке арматуры необходимо приподнять ее, чтобы обеспечить защитный слой бетона (70 мм). Для поднятия применяют специальные пластиковые фиксаторы. После арматуры укладывают трубы теплого пола, которые подключают к распределительному узлу. Выполняют заливку бетона, после которой потребуется выждать 2-3 недели до начала дальнейших работ.
Точный диаметр и шаг подбирается расчетом по несущей способности. При установке арматуры необходимо приподнять ее, чтобы обеспечить защитный слой бетона (70 мм). Для поднятия применяют специальные пластиковые фиксаторы. После арматуры укладывают трубы теплого пола, которые подключают к распределительному узлу. Выполняют заливку бетона, после которой потребуется выждать 2-3 недели до начала дальнейших работ.
На данном видео наглядно представлена инструкция по возведению УШП, описаны плюсы и минусы, даны отзывы строителей.
Полную марочную прочность конструкция наберет по истечении 4 недель.
В первые недели бетону необходимо постоянное увлажнение (каждый 2-3 часа), которое не позволит появиться усадочным трещинам.
Плюсы и минусы
Основным достоинством данной технологии является возможность самостоятельного выполнения работ (без привлечения сторонних подрядчиков и дорогостоящей техники).
Достоинства
Помимо этого, такие основания имеют целый ряд других достоинств, перечисленных ниже:
- при использовании УШП отпадает необходимость в масштабных земляных работах, поскольку для ее размещения не требуется глубокий котлован;
- в случае возведения небольших коттеджей фундамент вообще может быть вырыт вручную;
- монолит утеплен практически со всех сторон, что существенно продлевает срок его эксплуатации;
- еще на стадии проектирования в нем предусматриваются полости для прокладки инженерных коммуникаций, водоводов и канализационных стоков, что заметно удешевляет и ускоряет все строительные операции;
- такие фундаменты допускается возводить практически на любых почвах с учетом того, что высотность строящихся зданий может достигать 3 этажей.
Ко всему перечисленному следует добавить, что шведская плита одновременно является гидроизолятором, позволяющим продлить эксплуатационные сроки всего здания. Благодаря этому полностью исключена возможность появления мостиков холода, в результате которых образуются нежелательный конденсат и грибковые отложения.
Отметим также, что наружная поверхность УШП – это готовая основа для обустройства пола в помещениях будущего строения, что существенно удешевляет отделочные работы. В рассматриваемой технологии предусмотрена возможность дополнительного армирования и укладки фирменных теплых полов. Данная особенность позволяет сэкономить на строительстве, а также несколько ускорить внутреннюю отделку помещений.
Недостатки
Фундаменты УШП имеют и ряд недостатков, основной из которых – высокая рыночная цена всей конструкции в целом. Среди прочих минусов можно выделить:
- невозможность обустройства подвального помещения;
- слабость теплоизолирующего слоя, нередко повреждаемого грызунами, что может вызвать усадку здания;
- сложности, возникающие при сооружении домов на пересеченных местностях (из-за них высотность строений обычно ограничивается тремя этажами).
Относительно денежных средств, потраченных на УШП, следует отметить, что все расходы компенсируются отказом от привлечения техники, а также возможностью полностью сделать фундамент своими руками. В процессе эксплуатации они дополнительно окупаются меньшими затратами на отопление внутренних пространств дома.
Утепленная шведская плита (УШП)
Если вы планируете сделать теплые полы по всей площади первого этажа дома, то обратите внимание на этот вид фундамента. Утепленная шведская плита (УШП) относится к мелкозаглубленным фундаментам
Ее подошва располагается выше глубины сезонного промерзания грунта. Почему она называется утепленной? Утепленная шведская плита УШП — сооружение, объединяющее в один конструктивный элемент собственно фундамент, пол 1 этажа, инженерные коммуникации и систему отопления 1 этажа.
Это высокотехнологичный продукт с точностью изготовления элементов 5–15 мм, с рассчитанными нагрузками, выверенными точками вывода коммуникаций, точно спроектированной системой тёплых полов и жесткими требованиями к типу и качеству материалов.
Технология изготовления фундамента
Устраивается шведская плита согласно следующим этапам:
- Сначала разрабатывается котлован мелкого заглубления. Расчет его ширины должен включать размера дома по периметру плюс немного припусков с каждой стороны. Также производятся углубления под несущие стены.
- Котлован покрывается ровным слоем песка. В некоторых случаях целесообразен геотекстиль. Он пропускает воду, но удерживает песчаный слой. Его толщина должна быть 10-15 см.
- Слой песка тщательно утрамбовывается. Поверх него укладывается дренаж и водопроводные, канализационные и электротехнические коммуникации. По их длине необходимо дать небольшой запас.
- Укладывается слой гравия, который покроет трубы. Его необходимо утрамбовать так, чтобы монолитная железобетонная плита была идеально ровной. Для этого слой материала увлажняют водой.
- Укладываются два слоя пенопласта, между которыми выстилается гидроизоляция. Можно воспользоваться полимерной плойкой. Слой утепления должен составлять 20 см.
- Поверх пенопласта выкладываются трубы системы теплого пола. Чтобы они сохранили объем при заливке бетоном, их стоит накачать воздухом.
- Выкладывается армирующая сетка.
- Многослойная конструкция одномоментно заливается бетоном и сразу разравнивается.
Следуя технологии многослойного пирога, шведская плита своими руками вполне реализуема и не требует привлечения специалистов.
Правила армирования фундамента
Чтобы плита сохранила свою жесткость и форму на протяжении всего срока эксплуатации, применяется армирование. Перед началом работ необходимо произвести расчет прутьев и подготовить их к эксплуатации, а также проволоку для соединения пересечений прутьев.
Она может иметь сечение диаметром от 4 до 8 мм. Необходимо нарезать из нее куски по 20 см. Расчет количества арматуры производится исходя из правила, что расстояние между ее прутьями составляет от 20 до 40 см.
Материал не должен быть ржавым или иметь малейшие деформации в своей структуре. Для связки шведской плиты, необходимо использовать два слоя арматуры. Первый располагается на высоте 5 см от дна котлована, а второй – чуть ниже уровня опалубки.
Для связки прутьев стоит применить специальный крюк или пистолет для вязки. Если планируется возвести тяжелые стены дома, то можно использовать и сварку
Важно надежно зафиксировать углы связки. Для устройства шведской плиты лучше применить ребристые прутья с поперечным сечением. Связывают их проволокой, узлом в виде восьмерки
Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой
Связывают их проволокой, узлом в виде восьмерки. Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой
Важно помнить, что прутья не должны соприкасаться с грунтом, так как это может вызвать их коррозию
Как произвести расчет?
Если планируется возвести «шведскую стенку» для малогабаритного здания, то расчет параметров можно произвести самостоятельно, придерживаясь таких параметров:

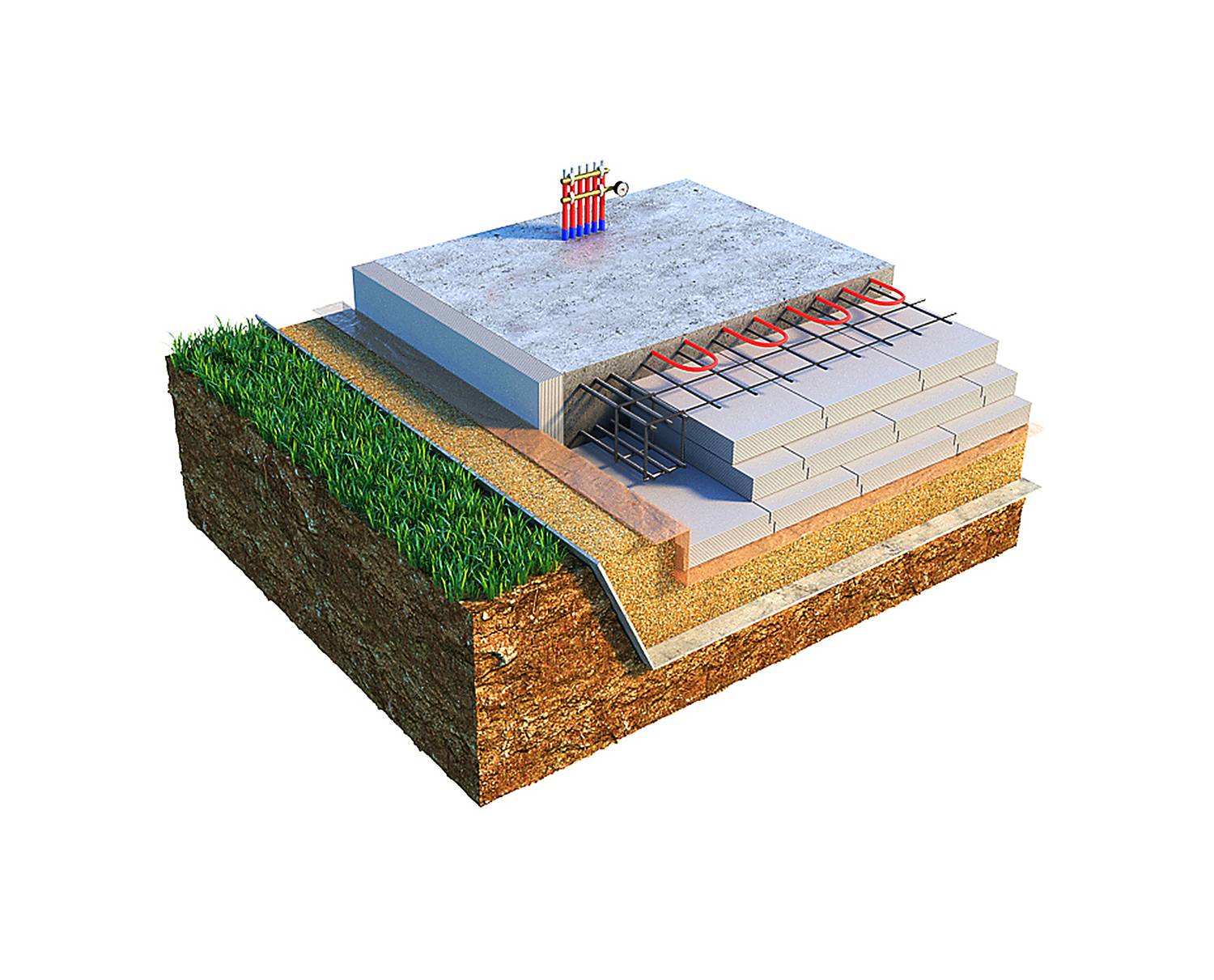

Слои фундамента шведская плита
- толщина общей плиты производится железобетонной отливкой и должна оставаться в пределах 120-180 мм;
- по периметру основания необходимо оснастить ребра жесткости не меньше, чем 30×30 см. Они станут основанием под несущие стены;
- под стены дома по всему периметру возводятся внутренние ребра жесткости с шагом от 1.5 до 4 м;
- размер укрепляющих полос должен быть не меньше, чем 200×200 мм;
- ушп фундамент может иметь разную глубину. Если задумано цокольное помещение, то котлован может достигать 2 м;
- плита армируется стальным прутом диаметром 10-14 мм и ячейкой 20×20м; производится двухслойное армирование, с расстоянием между слоями более 100 мм. Нужно следить, чтобы сетка армирования полностью поглотилась бетоном.
Утепление фундамента
Технология фундамента предполагает интегрирование в него системы теплого пола. Чтобы утепленная шведская плита стала возможна, необходимо следовать следующим правилам установки греющих труб:
- устройство труб должно быть плотным, причем вдоль наружных стен необходима более высокая плотность, нежели посередине плиты;
- чтобы сбалансировать расход труб и обеспечить оптимальную теплоотдачу, расстояние между ними должно быть не менее 10 см;
- чтобы обеспечить равномерное распределение тепловых потоков, расстояние между трубами должно составлять не более 25 см; температурные перепады по полу не должны превышать 4 градусов, тогда они не будут ощущаться ногой;
- греющие трубы должны быть заложены в ушп фундамент не менее, чем в 15 см от наружных стен;
- расчет длины труб рекомендуется производить так, чтобы она не была больше, чем 100 м, потому как чрезмерная длина приводит к гидравлическим потерям.
Порядок возведения
Первым делом приступают к подготовке участка, его очищению от мусора и выравниванию. После обустраивают котлован под УШП путем выемки грунта на 40 см или менее.
Котлован под фундамент УШП
Дно готового котлована застилают геотекстилем, на него насыпают слой щебня, сверху слой песка (идеальный вариант – разделить разнофракционные материалы еще одним отрезом геотекстиля). Каждый слой тщательно проливают водой и трамбуют виброплитой.
Коммуникации
В песчаный пласт будущей УШП устанавливают трубы коммуникаций, а также монтируют дренаж для отведения влаги от конструкции, иначе она может замерзнуть в морозный период и вызвать растрескивание бетона. Также сразу планируют участок под отмостку вокруг здания, который заливают бетоном или асфальтом и делают с уклоном от дома.
Прокладка канализации
Теплоизоляция
Утеплитель (например, экструдированный пенополистирол или другие специальные материалы высокой прочности) монтируют в 2-3 слоя и таким образом сокращают потребность в бетоне. Толщина теплоизоляции должна быть достаточной для обеспечения оптимальной температуры в доме.
Совет! Утепляющий материал укладывают со смещением швов, чтобы исключить появление щелей и мостиков холода.
Укладка утеплителя
Армирование
Для укрепления УШП используют арматуру с сечением 6-10 мм, а для ребер жесткости – 12 мм. Из нее формируют сетку с ячейками размером 150*150 мм, связывают элементы хомутами с сечением 6-8 мм. Сетку подготавливают на соседнем участке, иначе есть риск повреждения утеплителя. Только по мере полной готовности металлическую конструкцию переносят на плиту и ставят на подставки-«стульчики».
Теплый пол
Монтируют трубы теплого пола и закрывают их гофрозащитой, либо трубами ПНД диаметром 40-50 см. Минимальный шаг укладки труб – 10 см, максимальный – 25 см.
До заливки бетона испытывают трубы холодной водой под давлением в течение 3 часов. Это позволяет найти все негерметичные соединения и оценить уровень переносимости нагрузок. В зимнее время испытания проводят с помощью сжатого воздуха.

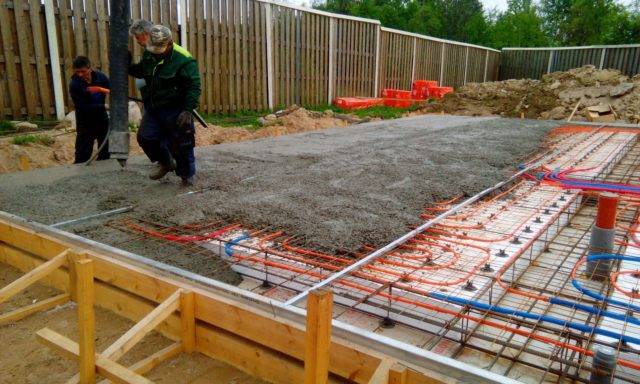

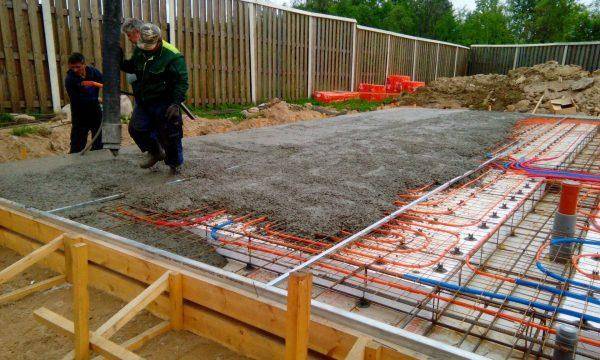

Бетонирование
Применяют только товарный бетон, сделанный на заводе с обязательным добавлением пластификаторов. После установки опалубки процесс заливки осуществляют за один подход либо посекционно (послойная заливка запрещена).
Бетон уплотняют глубинными вибраторами, виброрейками, виброплитами. Сверху плиту выравнивают гладилками, затирают до идеального состояния и закрывают пленкой.
После полного застывания фундамент будет пригоден для продолжения работ по постройке здания, а его поверхность отлично подойдет для укладки любого финишного покрытия. Сейчас утепленная шведская плита – это один из самых эффективных и высокотехнологичных видов фундаментов, который позволяет экономить тепло в доме и обеспечивает комфортные условия для жизни.
Минусы такого основания
1. Высокая стоимость. Цена УШП выше, чем у малозаглубленной ленты и плиты. Но если сложить стоимость фундамента другого типа, системы отопления, утеплителя, опалубки и ежемесячную плату за тепло, то шведская плита выйдет дешевле. Тратиться придется сразу, а для большинства это существенный недостаток.
2. Не подойдет для неровных участков. УШП проблематично строить на склоне, да и не целесообразно. Но плитный фундамент также имеет этот недостаток.
3. Нельзя обустроить подвал или высокий цоколь. Исторически сложилось, что русские избы на севере имеют большой подпол и высокий цоколь, но в случае с УШП такая конструкция невозможна, поэтому лучше выбрать другой тип фундамента.
4. Высокая квалификация. Необученная бригада вряд ли справится с обустройством шведской плиты. Если работы сделаны некачественно, то весь смысл УШП пропадает. Если вы никогда не занимались строительством, лучше заказать фундамент под ключ.
5. Нельзя отремонтировать коммуникации. Достать трубы из бетонной плиты невозможно, поэтому придется делать все на совесть, чтобы ломаться было нечему. Правда можно соорудить запасной трубопровод, но на это уйдут деньги и время.
Фундамент по технологии УШП — это не волшебное основание под любой дом, а эффективная система, которая работает, когда выполнены все условия. Решать, подойдет он вам или нет, нужно сопоставив плюсы и минусы в конкретном случае и рассчитав все нагрузки.
Технология монтажа
Делать УШП без проекта — пустая трата времени. Поэтому перед началом работ просчитайте нагрузку вашего дома, нарисуйте схему теплого пола, найдите поставщиков строительных материалов в вашем регионе.
1. Очищаем площадку от растительности и мусора.
2. Копаем яму, если ниже находится грунт с низкой несущей способность, например, торфяник, придется заменить его полностью. Укладываем в котлован геотекстиль.
3. Закладываем песчаную подушку толщиной 15‒20 см, смачиваем и трамбуем виброплитой послойно.
4. Обустраиваем кольцевую дренажную систему, проводим коммуникации (водопровод, канализация, заземление, электросеть).
5. Засыпаем гравий средней фракции, трамбуем.
6. Ставим боковую опалубку из экструдированного пенополистирола, укрепляем ее досками.
7. Укладываем пенополистирол под основание, минимальная толщина — 20 см. Для УШП обязательно наличие ребер жесткости по периметру и в месте, где будут несущие стены.
8. Собираем арматурный каркас, устанавливаем на поверхность ЭППС с помощью ПВХ фиксаторов.
9. Монтируем теплый пол, привязывая его к арматуре нейлоновыми хомутами. Перед бетонированием обязательно проверяем функционирование системы.
10. Заливаем бетон марки М200‒М250. Обычно толщина плиты — 10 см, а ребер жесткости — 20 см. Если соорудить конструкцию толще, бетон невозможно будет эффективно прогреть
Важно провести все работы за один раз. Чтобы уплотнить смесь, нужно применять электровиброуплотнитель. 11
Делаем утепленную отмостку, чтобы исключить морозное пучение грунта
11. Делаем утепленную отмостку, чтобы исключить морозное пучение грунта.
Расценки
Если вы заказываете работы под ключ, средняя цена за 1 м2 фундамента начинается от 8000 рублей и зависит от расположения вашего участка, опыта компании, производителей и размера постройки. Если площадь здания меньше 100 м2, стоимость монтажа фундамента по типу УШП начинается от 9500 рублей.
В цену входят:
- Материалы: песок, гравий, геотекстиль, трубы для дренажа, бетон, экструдированный пенополистирол, доски для поддержки опалубки, система теплого пола.
- Работы: котлован, укладка дренажа, теплого пола, коммуникаций, установка опалубки, бетонирование.
Расценки на шведскую плиту зависит от качества материалов. Застройщики сомневаются, выдержит ли экструдированный пенополистирол нагрузки от дома. Он выстоит, если приобретете его у нормального производителя. Найти хорошую продукцию на региональном строительном рынке — проблема, поэтому и появляются минусы, которых не существует.
В таблице представлены марки ЭППС, который может выдержать нагрузки от фундамента в течение 30‒50 лет. Цены актуальны на конец 2015 года. Эти утеплители испытывали, вся документация есть на сайтах производителей. Технониколь и Пеноплэкс — российские компании. Материалы части зарубежных фирм делают на территории нашей страны.
| Марка | Стоимость м3, рубли |
| XPS Технониколь CARBON ECO SP | 5 000 |
| URSA XPS N-III | 4 300 |
| Стайрофоам 300 А‒120 | 4 600 |
| Пеноплэкс ГЕО | 5 000 |
Утеплённая шведская плита – технология строительства
Перед началом любого строительства необходимо разобраться в преимуществах и недостатках того или иного метода укладки основания для дома
Пошаговое строительство шведской плиты:
- Производится расчистка площадки разметка границ будущего фундамента;
- Роется котлован на глубину 45-60 см.
- Дно котлована тщательно выравнивается. Подготавливаются траншеи для прокладки водопроводных, канализационных труб и электрокабелей.
- При необходимости прокладывается дренажная система;
- По периметру производится монтаж опалубки;
- Насыпается слой щебня или гравия на высоту 5-15 см. Тщательно утрамбовывается;
- Насыпается слой песка на 10-15 см и тщательно трамбуется;
- Внахлёст выкладывают гидроизоляционную плёнку или рубироид;
- Проводится выкладка пенополистерола с минимальной толщиной материала в 10 см.
- Верхний слой армирующей сетки;
- Производится подключение труб коллектору и опрессовываются. По технологии, перед заливкой бетонного пласта трубы водяного пола накачиваются воздухом, во избежание их деформации под весом жидкого бетона.
Перед началом любого строительства необходимо разобраться в преимуществах и недостатках того или иного метода укладки основания для дома. УШП фундамент не является исключением. Мы постараемся показать вам плюсы и минусы данной конструкции
А в нашем видео в конце статьи специалисты постарались обратить внимание на основные моменты при возведении данного основания
Из чего строится шведский фундамент
Давайте рассмотрим материалы, которые применяются при строительстве утепленной шведской плиты (УШП).
Экструдированный пенополистирол
В основе плиты, для теплоизоляции применяют экструзионный пенополистирол высокой прочности. Из него же сделаны L-блоки, торцевые элементы, используемые не только как утеплитель, но и как опалубка.
Арматура на шведский фундамент
Для армирования фундамента используют арматуру по ГОСТ 5781-82 Ш 10 АIII и Ш 12 АIII (для Ш10 15 м.п./м2 плиты, для Ш12 4,5 м.п. на 1 м.п. ростверков).
Пленка полиэтиленовая 150–200 мкм. Она применяется для укладки на теплоизоляцию под стяжку.
Трубы для утепленной шведской плиты
Для устройства контуров теплого пола применяются полимерные трубы из полиэтилена или полипропилена РЕХ, Р-РЕ, разрешенные для применения в системах отопления с температурой теплоносителя до + 95°С и рабочим давлением не менее 6 бар. Их количество определяется тепловым расчетом для каждого конкретного помещения.
Для фиксации труб к сетке используются пластиковые хомуты (кабельная стяжка). Длинна 150–200 мм. Из расчета 10 шт./м2 пола.
Пример HTML-страницы
Коллектор для утепленной шведской плиты
Для коммуникации контуров применяется пара коллекторов на 1″ для системы теплого пола в комплекте с расходомерами и спускными воздухоотводными клапанами. Их количество зависит от количества отводов (по числу ветвей).
Для подключения теплого пола к коллектору понадобится обжимной фитинг для подключения труб «Евроконус». Его количество зависит от количества подключаемых ветвей.
Два шаровых крана в/н на 1 дюйм.
Для защиты трубы теплого пола в местах проходов через стены и проемы, на входе в стяжку понадобится защитная гофра из ПНД для труб из полиэтилена 20 мм. Приблизительно 25 м.п. на 1 комплект теплого пола.
Теплоноситель для утепленной шведской плиты
В качестве теплоносителя используется теплоноситель — антифриз или вода в объеме 40–60 л., в зависимости от размера теплого пола. О том какую жидкость выбрать в качестве теплоносителя я рассказал в своей предыдущей статье.
Насос для шведской плиты
Для прокачки и опрессовки системы под давлением 3,8–4,0 бар необходим погружной насос для чистой воды (Малыш, Гном). Напор не меньше h=40 м.
Манометр. Он монтируется в узел для опрессовки системы, состоящий из манометра, обратного клапана, шарового крана и штуцера для подсоединения шланга.
Емкости полиэтиленовые (таз, ведро), из которой будет производится закачка теплоносителя в систему теплого пола.
Преимущества использования данного способа
Для наиболее полного понимания того, что такое УШП фундамент, необходимо изучить его сильные и слабые стороны. Вообще, технология утеплённого шведского пола обладает большим числом различных преимуществ и достоинств. Приведём их ниже:
- Отсутствуют тепловые швы. Эта особенность является наиболее актуальной в тех случаях, когда применяется напольная плитка.
- Поверхность монолитной плиты способна служить в качестве основания с целью последующего оборудования напольным покрытием.
- Исключаются проблемы, связанные с повышенной влажностью в помещении. Благодаря этому становится возможным обеспечение более комфортного микроклимата.
- Рассматриваемая технология доступна в использовании при постройке домов, которые планируется выполнить из любого материала. Существует только единственное ограничение в этажности. Высота постройки не должна превышать три этажа.
- Никакой привередливости к типу и состоянию почвы. В этом плане УШП фундамент абсолютно не требователен.
Кроме всего прочего, данная технология отличается своей относительной простотой. Вполне возможно сделать УШП фундамент самому, собственными силами.
