Как утеплить пол в каркасном доме

Пол первого и второго этажей

Пирог пола в двухэтажном каркасном доме создается по одинаковой технологии для обоих этажей. Поэтому, если надо создавать 2 пола – достаточно просто повторить алгоритм, описанный ниже.

Начинается работа с подготовки:

1. Проверить, насколько ровным вышел фундамент дома-каркасника. Стоит измерить высоту всех углов и сравнить показатели. Если всё совпало – измерить еще и диагонали между углами. Неточности придется исправлять, добавляя к фундаменту цемент в нужных местах или убирая излишки.
2. Разметить точки для отверстий под анкерные болты по всему периметру фундамента. Шаг между ними должен быть примерно равным, а других требований нет.
3. Выдолбить сами отверстия.
4. Изолировать фундамент от влаги. Гидроизоляция чернового пола в каркасном доме может проводиться либо путем обмазывания фундамента водоотталкивающим раствором, либо путем укладки непроницаемой пленки.

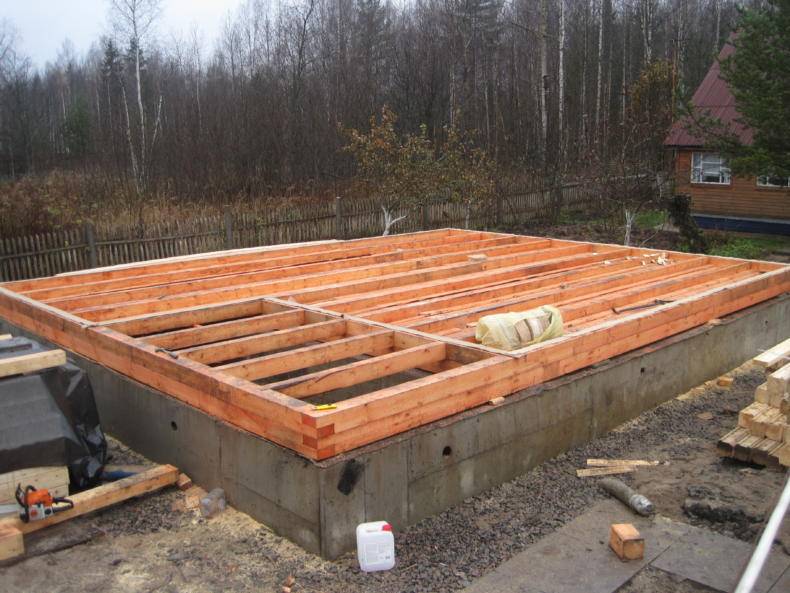

Следующий этап создания пола первого этажа в каркасном доме – укладка деревянных лежней:

1. Уложить доски необходимого размера по периметру фундамента.
2. Прикрепить анкерными болтами к отверстиям, сделанным ранее.
3. Положить поверх досок гидроизоляционный слой (можно аналогичный тому, что наверху фундамента).
4. Проверить ровность установки лежней, используя строительный уровень. Подкорректировать горизонтальную плоскость, если требуется (убрать лишнее рубанком, набить недостающее или целиком заменить доску – по ситуации).

Продолжается укладка пола в каркасном доме монтажом опор и балок перекрытий:

1. Рассчитать количество опорного бруса (в идеале – сечением 10х10 см) и балок. Кроме плана здания с высчитанной площадью, здесь будет полезной схема – пол каркасного дома в разрезе.
2. Обработать высушенные балки и опоры от гниения антисептиком, биозащитной пропиткой.
3. Отметить на плане дома точные места установки опор и их высоту.
4. Установить бруски в отмеченных на план-схеме местах, подложив под них тонкий слой гидроизоляционного материала.
5. Прикрепить к лежням обычными гвоздями.
6. Установить балки на опорный брус и тоже прикрепить гвоздями (к лежням лучше прибивать рифлеными, а не обычными). Если толщина пола каркасного дома (между балками и лежнями) больше 1 м, то стоит использовать укосины как дополнительное крепление.
7. Отрезать лишние части балок, если таковые обнаружились.

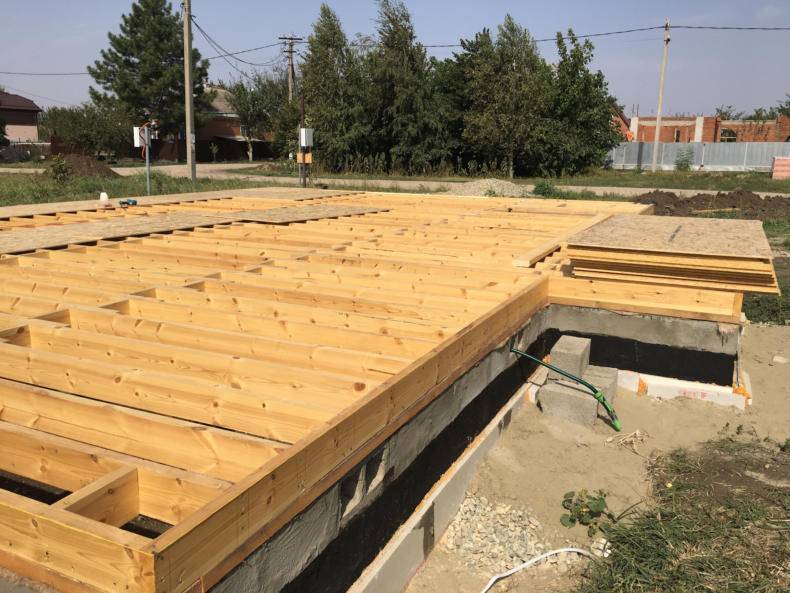

Дальше пол второго этажа в каркасном доме, как и первого, переходит к этапу обвязки и установки лаг:

1. Подготовить для обвязки сухие и ровные доски толщиной от 3 до 5 см. Ширина досок должна рассчитываться в зависимости от несущей нагрузки здания и толщины теплоизоляционного слоя. Но обычно она составляет около 15 см.
2. Расставить доски на ребро со всех сторон фундамента, разместив параллельно установленным ранее балкам. Выровнять по внешней стороне лежней.
3. Прибить доски гвоздями, делая шаг между креплениями 20 см.
4. Разметить точки установки лаг – для этого понадобится отсчитать 40 см от обвязочной доски в углу конструкции.
5. Положить лаги наверх балок и установить на ребро. Подровнять к нанесенной ранее разметке.
6. Обрезать излишки. Если же длины досок наоборот не хватает, то состыковать их с небольшим нахлестом. Стыки должны быть точно на балках.
7. Прикрепить лаги гвоздями одновременно к лежням и к обвязке. А если есть пересечение между лагами и балками – то прибить и к ним.

Теперь, когда конструкция чернового пола готова, остается покрыть ее изоляционными материалами:

1. Выбрать утеплитель. Чаще всего покупают дешевую минеральную вату – за свои деньги она дает отличную теплопроводность.
2. Если утеплитель недостаточно плотный – подбить к лагам снизу подшивку (доски толщиной 2,5 см, покрытые биозащитной пропиткой). Если же теплоизоляция качественная, этап можно пропускать.
3. Строительным степлером прикрепить поперек лаг гидроизоляционную мембрану.
4. Покрыть лаги выбранным утеплителем, пространство между лагами тоже плотно утрамбовать этим материалом. Если утеплитель кладется более чем в 1 слой, то соседние листы должны укладываться внахлест, причем стыки не должны совпадать.
5. Поверх утеплителя кладут пароизоляционную пленку. Тоже прикрепить степлером.

На этом черновой пол полностью завершен. Остается только установить чистовое (финишное) покрытие, которым может быть что угодно, от ламината до керамической плитки. Также, не лишним будет смонтировать сетку от грызунов по всему низу пола первого этажа.

Далее в видео еще один интересный вариант монтажа пола в каркаснике.

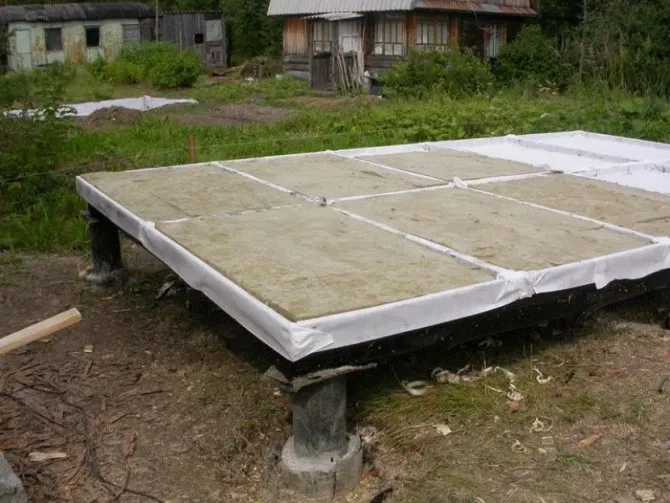

Устройство теплого пола на сваях

Мы рассмотрим самые простые и удобные технологии возведения водяного и кабельного обогрева.

Теплый пол в каркасном доме по СНиП. Построй Себе Дом.

Водяной

Обустраивать водяные полы можно по двум технологиям: в плавающую стяжку или настильным способом (деревянным или полистирольным). Нагревателем служит металлопластиковая труба 16 мм.

Для каркасных домов на сваях лучше подходит «сухая» стяжка из пенополистирольных мат, так как она лёгкая, по сравнению с бетонной. «Пирог» такого гидропола состоит из:

• ровной основы;
• гидроизоляции;
• демпферной ленты;
• полистирольных плит с пазами;
• специальных алюминиевых отражателей;
• трубопровода;
• второго слоя гидроизоляции;
• листов ГВЛ;
• напольного покрытия.

Подогрев теплоносителя осуществляется в котле, он может быть газовым или твёрдотопливным.

Кабельные маты

Хотя инфракрасная система проще в укладке, мы будем рассматривать устройство кабельного пола, так как плёнка подходит только для монтажа на втором этаже. Для обогрева первого этажа дома на сваях, у которого отсутствует капитальный фундамент её мощности, будет недостаточно.

Кабельные маты — провод, закреплённый на сетке со стандартным шагом. Особенность монтажа в том, что их можно монтировать в слой плиточного клея. Достаточно подготовить основу, и застелить её гидроизоляционным материалом и утеплителем, на котором размещаются маты.

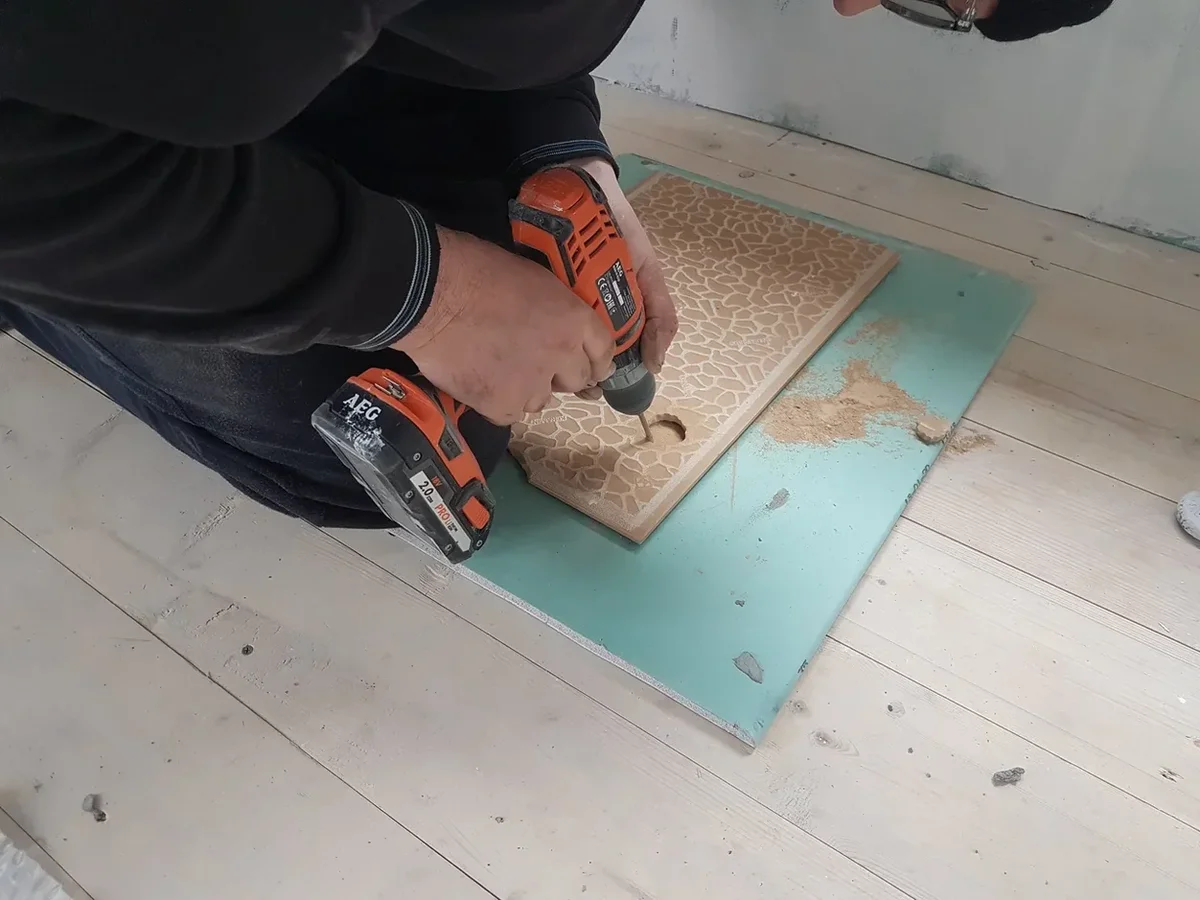

Керамическая плитка в каркасном доме

Каким бы разным не был «пирог» пола, игнорировать его лицевую оболочку неразумно. В ряде случаев пользуются керамической плиткой. Вопреки популярному стереотипу, она пригодна не только для влажных помещений — вопрос лишь в стоимости такого покрытия.

Ощутимыми преимуществами будут, наряду с притягательностью и долговечностью, также экологичность и простота уборки.

Плиточные полы должны монтироваться только на жестких поверхностях. При их формировании лучше применять пластичные клеевые смеси. Чтобы качество укладки было выше, полезно обрабатывать подложку бетоноконтактом.

Выбирая саму плитку, лучше ориентироваться на продукцию фирм:

• «Керамин»;
• «Береза Керамика»;
• Azori;
• Estima;
• Dongpeng;
• Eagle Ceramics.

Использование железобетонных плит

Железобетонные плиты, с помощью которых осуществляется перекрытие этажей в доме, представляют собой конструкции из железа и бетона. Внутри плит имеется арматурная обрешетка и круглые пустоты, которые тянутся по всей длине изделия. Основным предназначением пустот является уменьшение ее массы и увеличение показателя сопротивления деформации на излом.

Железобетонные плиты перекрытия имеют разнообразные габариты, как в длинну, так и в ширину.

Железобетонные плиты имеют различные размеры как по длине, так и по ширине. Узнать их габариты можно по аббревиатуре. К примеру, изделия ПК 72.15-8 означают, что длина плит составляет 72 дециметра, а ширина — 15 дм. Цифра «8» показывает расчетную нагрузку, которую выдержит конструкция (800 кгс/м).

Минимальный вес железобетонных плит перекрытия превышает 500 кг. Все эти данные свидетельствуют о том, что делать своими руками невозможно. Для осуществления работы нам не обойтись без:

• железобетонных плит;
• подъемного крана;
• сварочного аппарата;
• приспособления «паук»;
• стальных прутьев;
• ломов;
• мастерка;
• цементного раствора.

При укладке железобетонных плит перекрытия необходимо нанесение цементного раствора на стену.

Плиты обязательно должны располагать четырьмя монтажными петлями, которые могут быть в виде изогнутых частей арматуры или свободной арматуры, размещенной в углублениях вблизи углов изделия. Приобретая железобетонные конструкции, следует тщательно осмотреть все петли. Они должны быть целыми.

Технологический процесс предусматривает нанесение цементного раствора на стену при . Такой способ приводит к более прочному прилеганию элементов первого и второго этажа, а также не допускает возникновения щелей в местах соприкосновения железобетонных конструкций со стеной. Но при этом делать раствор и укладывать его на стены, сваи, балки или столбы следует в момент подготовки плиты к монтажным работам. Это предотвратит его преждевременное затвердевание.

Следующим этапом при создании перекрытия между этажами является присоединение приспособления «паук» к монтажным петлям железобетонной плиты. Только используя данное приспособление (оснащено крюками и четырьмя одинаковыми по длине тросами), можно получить горизонтальное положение плит без возникновения их вращения. Перекрытие этажа лучше делать втроем: один человек будет управлять подъемным краном, а двое находиться в месте осуществления монтажных работ и выравнивать устанавливаемые плиты с помощью ломов.

Перекрытие несущих конструкций осуществляется крайними точками железобетонных плит.

Плоскость железобетонного изделия имеет форму трапеции. Ее верхняя часть по размерам немного уже. Когда создается перекрытие, и плиты укладываются рядом друг с другом, то в месте стыка получается выемка шириною 5-7 см. получается путем заливки в нее бетонного раствора. Петли на смежных плитах также соединяются. Происходит это следующим образом. Берутся стальные прутья, вставляются в петли соседних плит и загибаются. Теперь железобетонные конструкции прочно соединены между собой.

Обязательными требованиями при перекрытии первого и второго этажа с помощью плит являются:

• соблюдение правил безопасности;
• перекрытие несущих конструкций осуществляется крайними точками железобетонных плит;
• установка конструкции должна предусматривать наличие полосы размером более 15 см между краем плиты и внешней частью стены (место для кладки кирпича).

Как выбрать утеплитель для пола

Профессиональные строители уже долго спорят на тему лучшего теплоизоляционного материала для пола на даче, но владельцам собственных домов в большинстве случаев важна не только эффективность утеплителя, но и его стоимость, и желательно, чтобы она была как можно ниже. Теплый пол на даче можно сделать при помощи недорогих сыпучих материалов, теплоизоляционных матов или плит, а если позволяют средства, можно организовать пенополиуретановое напыление и навсегда забыть о сквозняках. Утеплителей на рынке полным-полно, но почти всегда выбор отталкивается от финансовых возможностей.

Существует ряд требований к утеплителям для пола:

1. Небольшой вес, чтобы не создавать дополнительную нагрузку на фундамент.
2. Водонепроницаемость – утеплитель должен не пропускать или минимально пропускать воду, не отсыревать и обеспечивать дополнительную гидроизоляцию (в идеале).
3. Долговечность – согласитесь, никому не захочется затевать такие масштабные работы по смене утеплителя раз в 3-5 лет.
4. Пожаробезопасность – утеплитель не должен легко воспламеняться или поддерживать горение.
5. Экологическая чистота.

Если позволяет финансовое положение, можно приобрести современные утеплители, которые легко и быстро установить без помощи специалистов. Есть решение и для экономных хозяев – традиционные схемы утепления при помощи дешевых материалов, однако с их укладкой придется повозиться. Рассмотрим все варианты.

Недорогие утеплители

Если вы хотите сэкономить на строительстве, но не жертвовать качеством, есть несколько теплоизоляционных материалов, которые надежно защищают от холода и при этом недорого стоят. Например, сухими опилками полы утепляли еще наши предки. Их можно приобрести по минимальной цене или вовсе получить бесплатно на деревообрабатывающем производстве. Однако в этом случае придется усилить гидроизоляцию, потому что опилки легко впитывают влагу, а когда они отсыревают, то перестают сохранять тепло.

Более практичным вариантом являются опилочные гранулы – это продукт уже современного производства, сырьем для которого являются отходы деревообработки. Опилки под давлением спрессовывают в небольшие твердые гранулы, которые не так легко поддаются влаге и дольше сохраняются. Гранулы обрабатывают антипиренами (средства, не позволяющие легко загораться) и антисептиками. В основном этот материал используют для теплоизоляции пола по грунту. Кроме того, необработанные химикатами гранулы являются отличным экономным топливом для печей и котлов. Также их используют в качестве наполнителей для кошачьих туалетов, что говорит в пользу их экологичности и безопасности.

Керамзит обладает превосходными теплоизоляционными качествами и является излюбленным утеплителем экономных строителей. Это вспененные под воздействием высокой температуры глиняные гранулы, которые практически не впитывают влагу и способны подарить дому тепло на долгие годы и даже десятилетия

Единственным недостатком керамзита является его хрупкость, поэтому при транспортировке следует соблюдать осторожность. Для качественной теплоизоляции пола в средних широтах России рекомендуется насыпать слой керамзита толщиной около 30 см. Еще один недорогой утеплитель – минеральная вата в рулонах без гофрированной оболочки или фольгированного слоя

Еще один недорогой утеплитель – минеральная вата в рулонах без гофрированной оболочки или фольгированного слоя

Однако для нее, как и для опилок, необходима усиленная гидроизоляция. То же самое касается рулонных материалов на основе стекловолокна, каменной ваты, шлаковаты

Еще один недорогой утеплитель – минеральная вата в рулонах без гофрированной оболочки или фольгированного слоя. Однако для нее, как и для опилок, необходима усиленная гидроизоляция. То же самое касается рулонных материалов на основе стекловолокна, каменной ваты, шлаковаты.

Пенопластовые плиты тоже стоят недорого, но их очень любят портить грызуны, которые рано или поздно заводятся в любом частном доме. Кроме того, пенопласт следует защитить от возгорания – и хоть сам по себе он не горит, но при плавлении выделяет едкий дым, который может привести к удушью.

Дорогостоящие современные материалы

Если вы хотите провести качественное утепление полов на даче и не стеснены в средствах, перед вами открывается масса вариантов, один другого лучше.

Самые популярные современные утеплители:

Какой утеплитель использовать

Утеплитель для пола каркасного здания на свайном фундаменте, кроме способности хорошо удерживать тепло, должен быть легким, простым в укладке и обладать отличной влагостойкостью.

Пенопласт

Достаточно хороший утеплитель, получивший широкое распространение из-за своей дешевизны

Однако следует взять во внимание, что замерзание пропитанного влагой пенопласта провоцирует его постепенное разрушение. В результате его теплоизоляционные характеристики резко падают, и холод получает прямой доступ в помещение. Использовать пенопласт разрешается только в комбинации с надежной влагозащитой

Использовать пенопласт разрешается только в комбинации с надежной влагозащитой.

Пеноплекс

Экструдированный пенополистирол является более дорогой модификацией пенопласта. Для него характерны отличные прочностные качества и практически полное отсутствие водопоглощения. Это позволяет материалу стойко переносить низкие температуры в условиях постоянной влажности. Для сообщения пеноплексу огнестойких качеств в его состав вводятся антипирены.

Минеральная вата

Отличный вариант, чтобы обустроить теплый пол в каркасном доме. Для этого материала характерны высокие теплоизоляционные характеристики и абсолютная не горючесть. Минеральная вата не боится никаких биологических воздействий.

В качестве утеплителя строители предпочитают применять минеральную вату Источник krutopol.com

Слабые стороны материала:

• Плохая переносимость влаги. Попадание на поверхность утеплителя воды провоцирует его проседание и снижение теплоизоляционных характеристик.
• Дороговизна. За приобретение минеральной ваты придется выложить на порядок больше денег, чем за пеноплекс.

Выпускают этот материал в форме плит и рулонов. Первый вариант более удобен для проведения теплоизоляции пола в здании на свайном фундаменте. Плиты имеют преимущество в жесткости и сопротивляемости механическим воздействиям.

Керамзит

В домах на винтовых сваях этот утеплитель применяется довольно редко, что объясняется его невысокими теплоизоляционными характеристиками. Чтобы добиться нужной утепляющего эффекта, приходится насыпать слой приличной толщины: это скрадывает жилое пространство и утяжеляет общий вес конструкции. Тех, кто все же решается применять керамзит для утепления пола на сваях, прельщает значительная простота его укладки.

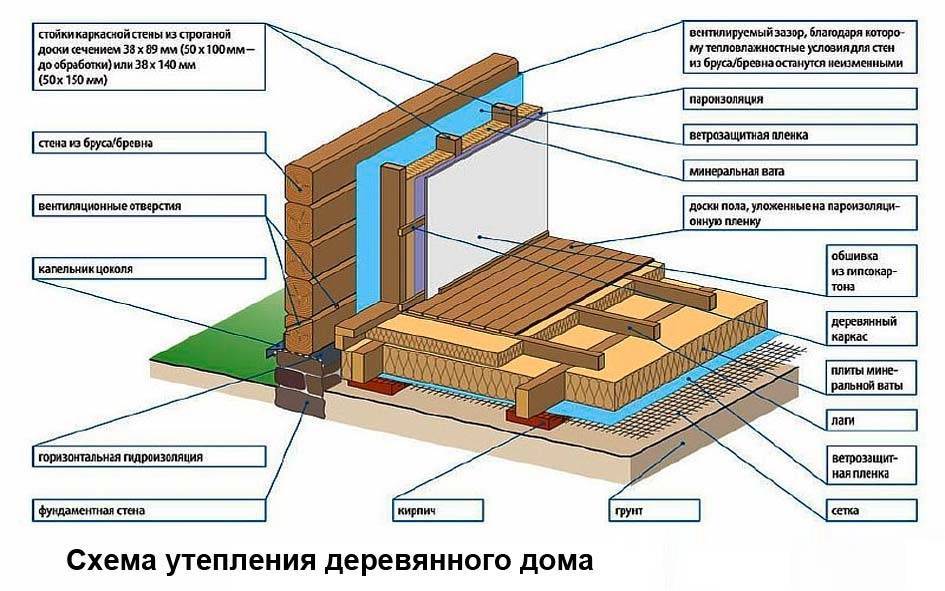

Выбор материала для утепления пола в каркасном доме

Любое жилое строение каркасного типа, независимо от типа фундамента, требует хорошего утепления полов для комфортного проживания.

Иначе, существенная часть тепловой энергии будет уходить на обогрев подвального помещения или земли под сооружением. При утеплении полов жилых помещений используются разные виды утеплителей.

Пенополистирол обладает самым низким показателем теплопроводности среди применяемых в строительстве материалов, равным 0,028-0,032 Вт/м*К. Изготавливается из полистирола, путем вспенивания в процессе химической реакции. При монтаже пола применяют плиты толщиной 30-40 мм.

Пенополистирол – отличное решение при утеплении полов в каркасном доме, благодаря своей гидрофобности, коэффициент поглощения жидкости – не более 0,04, а также устойчивости к агрессивным средам и микроорганизмам.

Внимание! При выборе пенополистирола для утепления полов в жилом помещении, помните, что при нагревании и намокании данный материал может выделять опасные для здоровья вещества. Пенопласт представляет собой плиты из материала белого цвета, имеющие жесткую вспененную структура

Обладает низкий коэффициентом теплопроводности, равным 0, 037 Вт/м*К. Содержит в составе около 98 процентов воздуха, остальное полистирол

Пенопласт представляет собой плиты из материала белого цвета, имеющие жесткую вспененную структура. Обладает низкий коэффициентом теплопроводности, равным 0, 037 Вт/м*К. Содержит в составе около 98 процентов воздуха, остальное полистирол.

Для утепления пола рекомендуется применять плиты, толщиной 30-50 мм, в зависимости от местности и внешних условий. По остальным характеристикам пенопласт не отличается от пенополистирола.

Минеральная вата производится из природных материалов, таких как шлак, доломит, горные породы. Может быть в форме прямоугольных блоков или в рулонах. При утеплении полов ее целеообразнее использовать в виде блоков, они более упругие.

Минеральная вата – негорючий материал, это делает ее незаменимой в условиях повышенных температур. Отличный звукоизолятор. Паропроницаемость, в совокупности с химической и биологической нейтральностью минеральной ваты будет огромным плюсом при утеплении полов.

Важно: при использовании минеральной ваты необходимо помнить, что это очень гигроскопичный материал, и, любое намокание ведет к существенному ухудшению теплопроводных свойств. Пенофол теплоизоляционный материал, состоящий из вспененного полиэтилена, покрытый с одной или двух сторон алюминиевой фольгой

Выпускается в рулонах. толщина от трех до десяти миллиметров. Такие свойства пенофола, как высокая пожаробезопасность, экологичность и гидрофобность делают его очень привлекательным для утепления полов в каркасных домах

Пенофол теплоизоляционный материал, состоящий из вспененного полиэтилена, покрытый с одной или двух сторон алюминиевой фольгой. Выпускается в рулонах. толщина от трех до десяти миллиметров. Такие свойства пенофола, как высокая пожаробезопасность, экологичность и гидрофобность делают его очень привлекательным для утепления полов в каркасных домах.

Керамзит производится путем вспучивания глиняных пород. Представляет собой прочные пористые глиняные гранулы размером от трех до пятидесяти миллиметров. Обладает хорошими звукопоглощающими свойствами, устойчив к воздействию химических и биологических веществ, абсолютно огнеустойчив.

Для утепления пола в каркасном доме целесообразно использовать слой керамзита в 10 — 15 сантиметров, что довольно много, поэтому используется, в основном, при наличии ленточного фундамента.

Благодаря производству из природных материалов, обладает исключительной экологичностью. При длительном воздействии влаги, теряет свои изоляционные свойства. Керамзит изготавливается по ГОСТ 9757-90. Требуйте сертификат у продавца.

Кромочная лента. Основная задача — компенсировать нагрузки, возникающие при сопряжении пола и несущих или ограждающих поверхностей.

Еще одно назначение — это тепло-влагоизоляция между стенами и полом. Представляет собой ленту из вспененного полимера, толщиной от двух до десяти миллиметров, которую растягивают по периметру стен на уровне финишной стяжки будущего пола.

Кромочная лента — самоклеющаяся. Перед заливкой пола необходимо точно измерить уровень, на котором будет находится лента, затем аккуратно наклеить. После этого можно заливать пол. После высыхания, излишки ленты нужно подрезать.

Утепление пола каркасного дома: порядок работ (на примере минеральной ваты)

Для утепления пола можно использовать один толстый слой теплоизоляционного материала или два более тонких. Второй вариант предпочтительнее, так как воздух между слоями хорошо сохраняет тепло.

Порядок действий для утепления пола.

1. Выровнять и утрамбовать грунт.

2. Уложить слой керамзита или щебня для того, чтобы защитить бетон от промерзания и влаги. Толщина слоя — 10 сантиметров.

3. Насыпать песок ровным слоем в 20 сантиметров.

4. Утрамбовать песок и сделать черновую цементную стяжку.

5. Уложить и зафиксировать гидроизоляционную пленку.

6. Уложить утеплитель. Если используется пенопласт, то под него кладется подложка.

7. Если планируется теплый пол, то трубы укладываются на сетку, положенную сверху утеплителя.

8. Сделать чистовую стяжку. Уложить напольное покрытие.

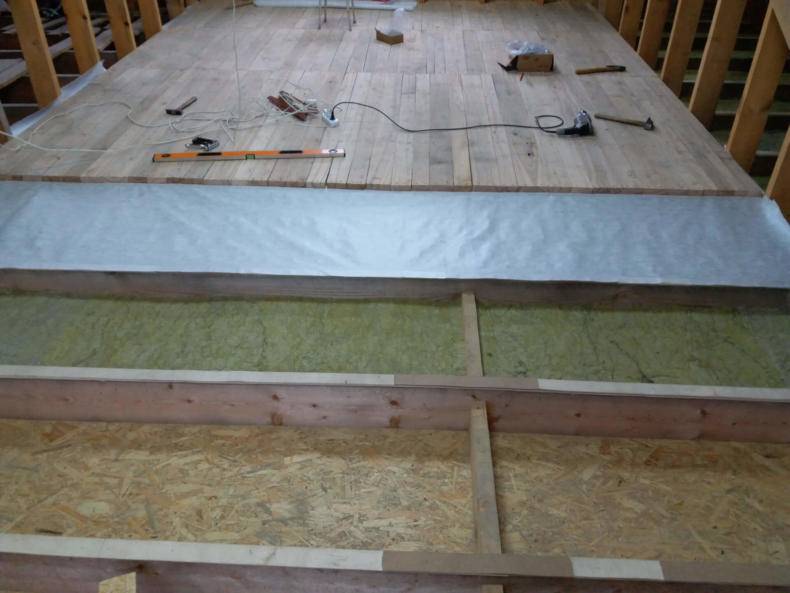

Если дом имеет два этажа, тол пол утепляется на каждом из них. Теплоизоляция начинается с пола второго этажа.

1. Один или два слоя утеплителя уложить между балками.

2. Сверху положить гидроизоляционный материал.

3. Прибить лаги на балки и сделать черновой, а после чистовой пол.

4. Со стороны нижнего этажа закрепить пароизоляцию. Так влага будет выходить в нижнюю комнату. Пароизоляционная пленка прибивается к настилу из досок.

5. Поверх пароизоляции уложить плиты ОСБ, доски или гипсокартон.

Утепление крыши каркасного дома

Тёплый воздух поднимается вверх – для того, чтобы тепло при этом не покидал ваш дом через крышу (а это до 25-30% теплопотерь), её обязательно нужно утеплить.

Утепление потолка каркасного дома

Эти работы удобнее проводить до того, как крыша будет окончательно готова, но в этом случае у вас не будет защиты от дождя – есть риск замочить утеплитель и весь дом. Поэтому чаще всё-таки монтаж делают со стороны чердака. Принципы те же самые:

1. обшейте потолок листовым материалом;
2. натяните пароизоляционную плёнку, тщательно проклейте стыки;
3. закройте потолок утеплителем, с разбежкой стыков в каждом слое – должно быть изолировано всё;
4. если утепляли между балками, то лучше сверху зашить листами OSB, фанеры или досками (шаг между досками не больше 40-50 см). Если всплошную пол чердака зашивать не планируете, то нужно устроить трапики (ходовые дорожки) в местах возможного хождения.

Все готово.

Утепление мансарды каркасного дома

Для отапливаемого чердака – мансарды – нужно будет утеплить саму кровлю. Чаще всего это делают, размещая слой теплоизоляции между стропильных ног.

Ваши действия:

1. начинайте изнутри и двигайтесь наружу – так проще укладывать материал и натягивать плёнку;
2. стропила закройте с внутренней стороны пароизоляционной плёнкой, а снизу сделайте небольшой воздушный зазор (как в случае со стенами) и набейте листовой материал;
3. забравшись на скаты крыши, выложите утеплитель, перекрывая стыки от слоя к слою;
4. натяните внешнюю гидроветрозащитную мембрану;
5. установите обрешётку;
6. как можно скорее смонтируйте кровельное покрытие.

Далее можно переходить непосредственно к монтажу кровли.

Устройство строительных конструкций под утеплитель

Основой несущей конструкции пола являются лаги, представляющие собой цельные или составные деревянные балки. Они имеют жесткую связь с нижним поясом обвязки, который служит для них опорой. Поперечное сечение лаг должно быть достаточным, чтобы избежать провисания под собственной тяжестью и прогиба в результате действия статических  и динамических нагрузок.

Для устройства перекрытия пола потребуются материалы, приведенные в списке:

1. балки деревянные постоянного прямоугольного сечения или составные в виде двутавра;

2. брусок размером 40×40 мм;

3. доска обрезная толщиной 25 мм;

4. фанера OSB толщиной от 12 до 18 мм;

5. утеплитель перекрытия;

6. пленочная мембрана.

К уложенным и закрепленным лагам при помощи гвоздей или саморезов крепятся бруски в нижней части. На образовавшиеся полочки укладывается сплошной настил из доски и фиксируется. В образовавшиеся углубления и по лагам укладывается парогидробарьер, который закрепляется мебельными скобами при помощи степлера.  В результате выполнения подготовительных операций мы получаем конструкцию с открытыми полостями, проложенными мембраной.

Монтаж теплого пола

Теплый пол в современном каркасном доме может быть водяным, если обогрев производится за счет циркуляции воды по трубам, или электрическим, если обеспечение нужного температурного режима реализуется за счет функционирования специальных нагревательных элементов. Обе технологии доказали свою высокую эффективность, поэтому выбор следует делать в зависимости от персональных предпочтений и ряда факторов, в частности:

• Климатических нюансов местности;
• Геологической структуры района;
• Особенностей конструкции самого дома.

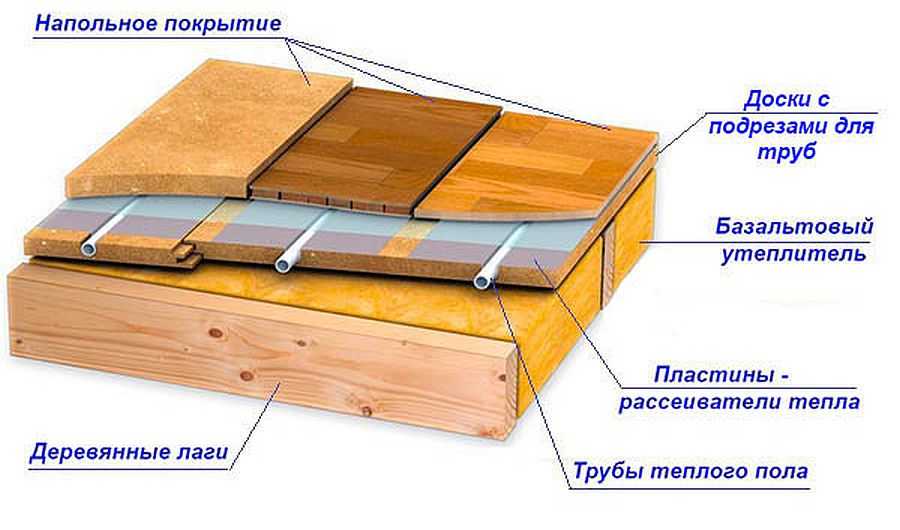

Водяной теплый пол

Работы по оборудованию в домах каркасного типа теплого водяного пола могут реализовываться несколькими методами: посредством углубления контура труб в плавающую стяжку либо выполнением установки на настил из дерева.

При первом варианте производится заливка водяного контура 5-сантиметровым слоем стяжки. Необходимо учитывать, что стяжка создает дополнительную нагрузку на фундамент и весь каркас строения в целом (ее вес в среднем составляет около 500 килограмм на квадратный метр), в связи с чем до старта работ целесообразно проверить, выдержит ли дом требуемую нагрузку.

После полного высыхания раствора черновое основание пола застилается гидроизоляционным слоем, в качестве которого обычно используют полиэтиленовую пленку или специальную мембрану. Этот слой необходим для того, чтобы предотвратить наполнение дерева содержащейся в бетоне влагой, а также воспрепятствовать схватыванию стяжки с черновым полом.

Настилание пленки обязательно производится примерно с 15-сантиметровым напуском на стены, к которым она крепится при помощи монтажного скотча. В случае укладки гидроизоляционного материала внахлест места стыка также должны быть тщательно проклеены скотчем. Поверх пленки производится укладка теплоизоляционного слоя и армирующей сетки. Весь периметр полов должен быть проклеен демпферной лентой.

Водяные полы укладываются в каркасном доме на сваях по-разному в зависимости от площади помещения. Так, если размер комнаты не превышает 40 квадратных метров, то достаточно будет одного контура труб, если же габариты несколько больше, то целесообразно помещение разделить на части, уложив несколько контуров. Для их размежевания также удобно использовать демпферную ленту.

Укладка трубопровода может производиться в виде змейки или улитки, в зависимости от персональных предпочтений. Однако при этом необходимо стремиться делать шаг укладки минимальным, не превышающим 15 сантиметров. Чтобы предотвратить изменение положения труб при заливке стяжки, необходимо закрепить их при помощи хомутов к армирующей сетке.

После окончания работ по монтажу теплого водяного пола необходимо выполнить опрессовку системы, чтобы полностью убедиться в ее исправном функционировании. Опрессовка делается на протяжении суток, при этом заливка стяжки должна выполняться при наличии давления в трубах.

После завершения опрессовки целесообразно расставить маячки, на которые удобно ориентироваться при реализации работ по заливке и выравниванию раствора. Заливка производится по направлению от стены к двери. Удаление маячков выполняется после некоторого застывания раствора, а образовавшиеся на их месте отверстия также должны быть надлежащим образом залиты и выровнены.

Необходимость в использовании именно плавающей стяжки при монтаже водяного теплого пола обусловлена тем, что дерево, являясь природным материалом, под воздействием внешних факторов, в первую очередь из-за изменения температуры и влажности окружающей среды, постоянно трансформируется, изменяется в объеме и форме. При жестком сопряжении стяжки с досками, брусьями и иными деревянными элементами ее слой будет непременно периодически растрескиваться, тогда как плавающая стяжка лишена данного недостатка.

При обустройстве водяного пола на основе из дерева первоначально выполняется покрытие чернового пола гидроизоляционным слоем, а поверх него должен идти слой качественного утеплителя. Затем производится выпиливание желобков в досках, куда впоследствии будут интегрироваться трубы. За счет этих досок формируется каркас для укладки труб, которую следует производить с минимальным шагом.

Сверху на трубы укладывается лист металла, благодаря которому обеспечивается более равномерное рассредоточение тепла. Поверх металла производится монтаж фанерных или ОСП-листов с последующей укладкой финишного покрытие пола.

Особенности полов влажных помещений

Учитывая постоянную влажность, попадание воды, перепады температур, вся конструкция пола и напольного покрытия в частности должна быть влагостойкой и противостоять гниению.

В то же время она должна быть теплой и комфортной.

Устройство пола в каркасной бане начинается с монтажа каркаса — укладки лаг. В случаях если опорой бани служат сваи с ростверком из металла или бетонные столбики, то поверх них крепят деревянный брус большого сечения 150*150, с последующим креплением к нему лаг, и который будет выполнять функцию основы для стен. В местах прилегания деревянных частей к металлу и бетону прокладывают гидроизоляционные материалы.

Как правило, каркасные бани проектируются по индивидуальным размерам. И иногда необходимо наличие дополнительных промежуточных балок в каркасе. В таком случае под длинные лаги и дополнительные балки устраивают дополнительные опорные столбы для снижения нагрузки на элементы.

Внимание! При строительстве деревянных конструкций важно помнить об обязательной обработке элементов антисептиком и антипиренами. После того как установлены опорные брусы и лаги, можно приступать непосредственно к организации пола в каркасной бане

После того как установлены опорные брусы и лаги, можно приступать непосредственно к организации пола в каркасной бане

После того как установлены опорные брусы и лаги, можно приступать непосредственно к организации пола в каркасной бане

После того как установлены опорные брусы и лаги, можно приступать непосредственно к организации пола в каркасной бане.

Зачастую общая конструкция пола именуется пирогом, включающим в себя слои чернового и чистового покрытия с дополнительными элементами между ними.

Черный пол в каркасной бане изготавливают из плит ОСП толщиной 6 мм, прибиваемых к нижней части лаг. Впоследствии на этот слой пола будут установлены слои гидро- и теплоизоляции. Здесь же оставляется отверстие под сливную трубу.

Чистовым полом при устройстве каркасной бани называют установку непосредственно напольного покрытия в виде финишного слоя — чаще всего керамической плитки, уложенной на стяжку.

У полов в бане, в отличие от обычных полов в каркасном доме, есть свои особенности — помимо надежности и прочности, они должны обеспечивать отвод воды.

То есть полы в бане являются своеобразным элементом канализационной системы. А также они должны быть теплыми, если баня используется круглый год, и простыми в уборке и проветривании.

В строительстве банных полов выделяют два метода организации:

• протекающие полы;
• непротекающие деревянные полы.

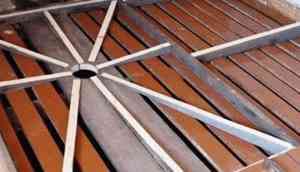

Протекающие деревянные полы чаще всего предназначены для летнего пользования. Они более просты в устройстве, однако подготовку к их устройству начинают еще при возведении фундамента либо вкручивании свай. Для этого в центре периметра подполья роется котлован глубиной до 700 мм и к нему от краев подполья формируется уклон из бетона. Это позволит падающей воде стекать в котлован, откуда по трубе она будет отводиться в подготовленную выгребную яму.

Протекающие

Пирог конструкции в протекающих полах представлен следующим образом:

1. Нижние балки обвязки, установленные на сваи либо бетонные столбики.
2. Нижние венечные балки перекрытия, прикрепленные к балкам обвязки.
3. Доски пола, прикрученные к балкам перекрытия с шагом 5-7 мм, толщиной не меньше 20 мм.

Протекающий пол в каркасных банях обычно устраивают при небольших габаритах конструкции. Такая баня служит обычным летним душем, только более надежной конструкции. Пол, устроенный таким образом, хорошо пропускает и не задерживает воду, отлично проветривается. В солнечную погоду пребывать в бане — сплошное удовольствие. Однако в плохую погоду задувающий ветер может доставить дискомфорт.

Непротекающие

Непротекающий же пол в каркасной бане представляет собой многослойную конструкцию, рассчитанную на круглогодичное пользование.

Он более сложен в монтаже, однако более надежен и долговечен. В организации такого пола устраивают черновой и чистовой пол. Пирог конструкции выглядит так:

1. Черновой пол, выполненный из плит ОСП толщиной 6 мм.
2. Гидроизоляция и ветроизоляция.
3. Слой теплоизоляции (чаще всего эковата либо минеральная вата).
4. Защитный слой из ОСП толщиной 18 мм.
5. Два слоя утеплителя (чаще всего пенополистирол).
6. Слой пароизоляции.
7. Армирующая стекловолоконная сетка.
8. Система теплого пола.
9. Бетонная стяжка с армированием.
10. Финишное напольное покрытие.

Одним из главных достоинств организации такого пола служит его надежность и комфорт в использовании. В такой бане удобно попариться и принять душ и летом, и холодной зимой. В ней всегда тепло и сухо в любых климатических условиях.
