Как проверить утечку тока в электросети автомобиля
Перед тем как приступить к проверке электрической сети автомобиля, нужно отключить все дополнительные электроприборы, которые явно требуют большого количества энергии для работы. Например, это могут быть различные устройства для освещения — лампочки внутри салона, под капотом, в багажнике и так далее. Также лучше отключить все дополнительные аксессуары, такие как: видеорегистратор, нештатная мультимедийная система, нештатный телевизор и прочее.
Важно: В ходе проверки утечки тока может сработать центральный замок, поэтому лучше оставить окно автомобиля открытым на момент диагностики. Начать проверку следует на выключенном двигателе
Нужно определить, как много энергии потребляют приборы в электрической сети автомобиля, когда двигатель выключен. К приборам, которые постоянно расходуют энергию аккумулятора, относятся: сигнализация, часы, электронный блок управления двигателя, штатная мультимедийная система
Начать проверку следует на выключенном двигателе. Нужно определить, как много энергии потребляют приборы в электрической сети автомобиля, когда двигатель выключен. К приборам, которые постоянно расходуют энергию аккумулятора, относятся: сигнализация, часы, электронный блок управления двигателя, штатная мультимедийная система.
Важно: Нормальными показателями потребления токов при простое двигателя автомобиля является 15-80 мА. С таким потреблением потребуется машине простоять несколько месяцев, чтобы не самый емкий аккумулятор разрядился
Сам процесс проверки потребления приборами тока проходит следующим образом:
- Выключите двигатель;
- Далее необходимо снять с автомобильного аккумулятора положительную (плюсовую) клемму;
- После этого контакты мультиметра, включенного в режиме амперметра, подключаются к клемме и выводу аккумулятора;
- Амперметр покажет, какое потребление токов имеет место быть при выключенном двигателе.
Важно: Не соединяйте контакты мультиметра с выводами аккумулятора, иначе это приведет к выходу из строя диагностического устройства. Если полученные значения выше допустимых, нужно переходить к поиску причины
Для этого один человек должен продолжать следить за показаниями мультиметра, а другой в этот момент по очереди должен вытаскивать предохранители. Процесс примерно следующий: вытащили предохранитель, записали (или запомнили) результат, сравнили его с исходным. Если после удаления одного из предохранителей резко снизилось потребление тока, значит данную цепь нужно предметно проверить на наличие утечек — осмотреть провода, которые в нее входят (чтобы определиться с тем, какие провода находятся в данной сети, необходимо ознакомиться с руководством автомобиля). Если же после удаления одного из предохранителей результаты утечки изменились не сильно, предохранитель нужно вернуть обратно и вытащить следующий, до обнаружения проблемы
Если полученные значения выше допустимых, нужно переходить к поиску причины. Для этого один человек должен продолжать следить за показаниями мультиметра, а другой в этот момент по очереди должен вытаскивать предохранители. Процесс примерно следующий: вытащили предохранитель, записали (или запомнили) результат, сравнили его с исходным. Если после удаления одного из предохранителей резко снизилось потребление тока, значит данную цепь нужно предметно проверить на наличие утечек — осмотреть провода, которые в нее входят (чтобы определиться с тем, какие провода находятся в данной сети, необходимо ознакомиться с руководством автомобиля). Если же после удаления одного из предохранителей результаты утечки изменились не сильно, предохранитель нужно вернуть обратно и вытащить следующий, до обнаружения проблемы.
Обратите внимание: Если в последнее время какие-то из предохранителей перегорали, лучше начать проверку утечек именно с этих цепей. Когда в результате проверки методом удаления предохранителей не удается определить, что именно является причиной утечки, вероятнее всего, проблема связана с приборами, которые подключаются к аккумуляторной батарее без предохранителей
К таким приборам относятся: генератор, система сигнализации, дополнительные установленные приборы (например, акустика)
Когда в результате проверки методом удаления предохранителей не удается определить, что именно является причиной утечки, вероятнее всего, проблема связана с приборами, которые подключаются к аккумуляторной батарее без предохранителей. К таким приборам относятся: генератор, система сигнализации, дополнительные установленные приборы (например, акустика).
Измерение сопротивления
Самая большая гарантия по обеспечению сохранности прибора гарантирована при его применении для тестирования характеристик сопротивления в конкретной цепи. Установка переключателя допускается на всех диапазонах «Ω», а затем подбирается вариант для получения максимально точных измерений. Не забывайте перед началом непосредственного замера сопротивления обесточить цепь. Эту процедуру обязательно произвести даже в случае с элементарной батарейкой. Несоблюдение такого правила – причина больших неточностей показаний.
Измерение данного параметра очень популярно при ремонте электробытовой техники.
Простые способы поиска утечек
Обычный визуальный осмотр может дать неожиданный результат. Всевозможные перетирания и разрушения изоляции на проводах найти несложно.
Осматривать нужно не только внешние провода, по возможности проверьте контактные колодки и жгуты проводки внутри электроплиты, стиральной машины или бойлера.
Затем необходимо сузить ареал поиска. Это можно сделать в случае, если у вас грамотно скомпонован вводной щиток: автоматы и УЗО разбиты по группам потребления и помещениям. Последовательно отключая ту или иную группу, вы сможете понять, на какой линии подключен неисправный электроприбор.
После определения линии подключения, поочередно отсоединяйте потенциально опасные электроустановки от сети и наблюдайте за поведением УЗО.
Если это не дало результата — воспользуемся доступными техническими средствами. Чтобы понять, как найти утечку тока, не обязательно иметь профильное образование. Все процессы описаны в школьном курсе физики. Когда вы не уверены в своих базовых знаниях электротехники, лучше воспользоваться услугами электриков профессионалов.
- Индикаторная отвертка — практически идеальный (хотя и не точный с измерительной точки зрения) прибор для поиска. Принцип ее работы как раз построен на работе токов утечки. Достаточно найти участок металла без краски и коснуться измерительным контактом. Поверхность сантехнических приборов как раз может стать идеальным проводником электричества от бойлера или стиральной машинки.
Необходимо включить все электроприборы в рабочий режим и пройтись по заранее составленному плану (чтобы ничего не забыть), коснувшись всех потенциально проблемных мест.
- Бытовой мультиметр (при наличии диапазона измерения в десятках МОм). Здесь расчет простой: согласно ПУЭ (Правил устройства электроустановок), сопротивление изоляции обеспечивает безопасность при значении более 20 МОм.
Если сопротивление меньше установленного значения, возможна утечка и пробой потенциала на корпус.
Как правильно замерить сопротивление изоляции в электроустановке?
- отключаем электроприбор от питания;
- устанавливаем режим работы измеряющего прибора в положение МОм, диапазон — десятки единиц;
- надежно закрепляем один измерительный щуп на контактах вилки питания (поочередно);
- второй щуп прикладываем к неокрашенным частям корпуса электроприбора.
Утечка тока на «землю»
Большинство людей, чья работа связана с электричеством, слышали о понятиях «ток утечки на землю», «утечка тока», «норма утечки тока». Однако не все могут правильно объяснить это явление, его причины, организовать поиск утечки на «землю» и не умеют пользоваться аппаратом защиты утечки токов.
Утечка на «землю»
Понятно, что просто «уйти в землю» электрический ток не может. Для протекания тока нужно создать электрическую цепь: источник тока (фаза) – нагрузка (проводник) – источник тока (ноль). Проводником может быть любой объект: кусок трубы, сырая почва, человек. Если норма утечки тока превышена, возникает опасность поражения людей током.

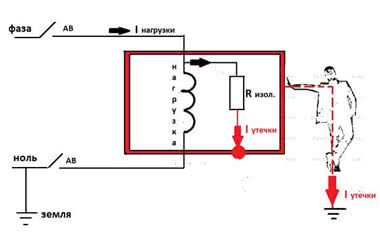

На рис. 1 схематически показан процесс протекания тока утечки (Iут) при прикосновении человека к электроустановке, в которой уменьшилось сопротивление изоляции (Rиз) токоведущих частей по отношению к корпусу.
В электроустановках с заземлённым корпусом уменьшение сопротивления изоляции проводников (Rиз) может создать условия для возгорания. При прохождении тока утечки на «землю» (Iут) в точке крепления заземляющего проводника к корпусу будет выделяться тепло, которое может привести к пожару.
На рис. 2 пожароопасное место отмечено красной штрихпунктирной линией
Предотвращение этого опасного явления особо важно в горнорудной промышленности, где существует большая вероятность выделения взрывоопасных газов и горючих веществ
Вышеприведённые примеры относятся к сетям с глухозаземлённой нейтралью трансформатора. В случаях, когда нейтраль изолирована, например, в трёхфазных сетях, ток утечки на «землю» будет проходить между фазой с нарушенной изоляцией и другими «здоровыми» фазами по земле, через корпус трансформатора, опоры ЛЭП, изоляторы.
Это хорошо видно на рис. 3. Несмотря на то, что сопротивление изоляторов и опор большое, их много, а согласно законам физики при их параллельном подключении сопротивление уменьшается. В таких случаях есть вероятность попадания человека под «шаговое напряжение».
Во всех случаях, когда норма утечки тока превышена, необходимо немедленно организовать поиск утечки на «землю» и найти источник неисправности.
Причины утечки
Ток утечки на «землю, в открытые или сторонние токопроводящие части электрооборудования зависит от величины сопротивления изоляции проводников, которая не может иметь бесконечно большое значение. Поэтому через изоляцию из любой токоведущей части оборудования, находящейся под напряжением, постоянно протекает небольшой ток. Его безопасное значение регламентируется нормативными актами и существует норма утечки тока.
При длительной эксплуатации, влиянии агрессивной среды, например, в рудной промышленности, механических повреждениях сопротивление изоляции может уменьшиться. В таких случаях снижение величины сопротивления часто происходит лавинообразно. Для повышения электрической и пожарной безопасности существуют аппараты защиты утечки токов.
Устройства защиты от токов утечки на «землю»
В горнорудной промышленности, где к электрооборудованию выдвигаются особые требования, нашли широкое применение такие аппараты защиты утечки токов:
- унифицированный аппарат АЗУР-1М;
- унифицированный аппарат АЗУР-1МК;
- унифицированный аппарат АЗУР-4;
- унифицированный аппарат АЗУР-4ПП;
Также для защиты от поражения током утечки используются УЗО (устройства защитного отключения) и РУ-127/220МК (реле утечки).
Основная задача этих приборов – отключение электропитания при превышении нормы утечки тока, возникновении опасности для жизни людей, появлении угрозы возникновения пожара или разрушения оборудования.
Что такое ток утечки?
Главное, что надо знать – ток утечки есть всегда, и если он присутствует- это нормально. Более того, я не могу представить ситуации, когда этого тока не будет. Может быть, только в идеальном мире, где сопротивление изоляции и всех предметов, не предназначенных для проведения тока, равно бесконечности.
Официальное определение – в ГОСТ IEC 61008-1-2020 (главный ГОСТ по ВДТ, если кто не знает) (п.3.1.2): ток утечки – это “ток, который протекает в землю или на сторонние проводящие части в электрически неповрежденной цепи”.
Ток утечки “утекает” вопреки первому закону Кирхгофа от фазного проводника на землю. Землёй в данном случае считается всё, что электрически соединено с заземлённой нейтралью трансформатора на ТП, а на вводе в дом – с ГЗШ и контуром заземления.
Кроме того, есть ещё ёмкостная составляющая тока утечки – ведь любой кабель и многие устройства (например, ТЭН) можно представить как конденсатор, который имеет реактивное сопротивление на частоте (в данном случае) 50 Гц.
На картинке ниже я изобразил, насколько мне позволяют мои дизайнерские способности, типичную ситуацию – система TN-C-S, повторное заземление, УЗО как символ порогового устройства, реагирующего на ток утечки, и сам ток утечки (точечной линией):
Ток утечки на землю
Есть таблицы, которые по которым проектировщики определяют (плюс-минус трамвайная остановка)) ток утечки различных бытовых приборов. Кому интересно – информация есть в ГОСТ IEC 60335-1-2015:
Допустимые токи утечки бытовых приборов
Большинство бытовых электроприборов имеют класс I по уровню токов утечки.
Что касается электропроводки, ток утечки примерно с такой же точностью оценивается по ПУЭ, п.7.1.83: “(…) ток утечки электроприемников следует принимать из расчета 0,4 мА на 1 А тока нагрузки, а ток утечки сети – из расчета 10 мкА на 1 м длины фазного проводника.
То есть, если на данной группе подключен только нагреватель с рабочим током 10 А на расстоянии 100 м, ток утечки такой инсталляции будет считаться так: 0,4 мА х 10 А = 4 мА (утечка электроприемника), плюс 0,01 мА х 100 м = 1 мА. Итого – ток утечки при работе такого нагревателя 5 мА будет нормой. И согласно тому же п.7.1.83 ВДТ с IΔn = 10 мА ставить на такую группу нельзя – фоновый (нормальный, или рабочий) ток утечки должен быть в 3 раза меньше, чем IΔn. Иначе запаритесь бегать стометровку!
Направленность тока при утечке
Ток утечки в землю
Направление токов зависит от типа заземления:
- Изолированная нейтраль IT – утечка осуществляется через изоляционный слой к токопроводящим элементам. С них по проводникам она отводится в область растекания.
- Схема TN с глухим заземлением нейтрали – утечка проходит по REN-шине до вводного устройства защиты.
- Система ТТ – утечка выполняется через основную изоляцию от токоведущих до открытых проводящих элементов. По проводнику и заземлителю ток направляется в локальный грунт.
Причины утечки тока и как их обнаружить?
Утечка тока может возникать по разным причинам, от неисправностей в электрооборудовании до ошибок в установке и эксплуатации. Ниже перечислены основные причины утечки тока и способы их обнаружения.
- Неисправности в электрооборудовании: одной из основных причин утечки тока являются неисправности в электрооборудовании, такие как поврежденные изоляторы, оборванные провода или короткое замыкание. Для обнаружения таких проблем необходимо провести тщательный осмотр оборудования, проверить состояние изоляции и провести испытания на короткое замыкание.
- Неправильная установка и подключение: неправильная установка и подключение электрооборудования также может вызывать утечку тока. Неправильно подключенные провода или неправильная заземляющая система могут привести к утечке тока. Для обнаружения таких проблем необходимо провести проверку правильности подключения и установки оборудования.
- Поврежденная изоляция: поврежденная изоляция проводов может привести к утечке тока. Изоляция может повреждаться при эксплуатации или из-за воздействия внешних факторов, таких как влага или механические повреждения. Для обнаружения повреждений изоляции проводов необходимо провести визуальный осмотр и измерение сопротивления изоляции.
- Неправильное использование: неправильное использование электрооборудования или несоблюдение инструкций производителя также может вызывать утечку тока. Например, подключение несовместимых устройств или использование неэкономичных режимов работы может привести к перегреву и утечке тока. Для обнаружения таких проблем необходимо изучить инструкцию производителя и следовать рекомендациям по использованию.
Обнаружение утечки тока может быть сложной задачей, требующей специального оборудования и знаний. Если вы не уверены в своих навыках или опыте, лучше обратиться к профессиональному электрику для проведения проверки и устранения проблемы. Никогда не игнорируйте признаки утечки тока, так как они могут привести к серьезным негативным последствиям, включая пожар и поражение электрическим током.
Какие специальные средства помогают предотвратить утечку тока?
Для предотвращения утечки тока в электрических сетях существуют специальные средства, которые помогают обнаружить и устранить возможные причины утечки. Вот некоторые из них:
Дифференциальные автоматы (автоматические выключатели с дифференциальным током). Это устройства, которые реагируют на разность между входящим и исходящим током, и в случае обнаружения утечки даже незначительной, автоматически отключают электрическую сеть. Дифференциальные автоматы широко используются в домашних электрических сетях для защиты от утечек тока.
Заземление электрической сети. Этот метод заключается в подключении электрической сети к земле с помощью заземляющего провода или электродов. Заземление позволяет отводить утечечный ток в землю, предотвращая его накопление в электрооборудовании и предотвращая возникновение опасной ситуации.
Изоляция электрооборудования и проводки
Важно использовать качественные изоляционные материалы и провода, которые обеспечат надежную защиту от проникновения тока и предотвратят возможность утечки. Изоляция должна быть проверена и регулярно обслуживаться.
Тестирование и обслуживание
Регулярные проверки электрической сети и обслуживание оборудования могут помочь выявить и устранить возможные причины утечки тока. Это может включать проверку соединений, замену поврежденных проводов и элементов электрической сети, а также проведение испытаний и измерений для обнаружения нарушений и проблем в работе системы.
Обучение персонала. Обучение персонала, который работает с электрическими сетями и оборудованием, может сыграть важную роль в предотвращении утечки тока
Правильное обучение поможет снизить риск ошибок и неосторожного обращения с электричеством, что может привести к утечке и возникновению аварийных ситуаций.
Использование этих специальных средств и методов помогает минимизировать риск утечки тока и обеспечивает безопасность работы электрических сетей и оборудования.
Как производится проверка утечки тока в автомобиле мультиметром

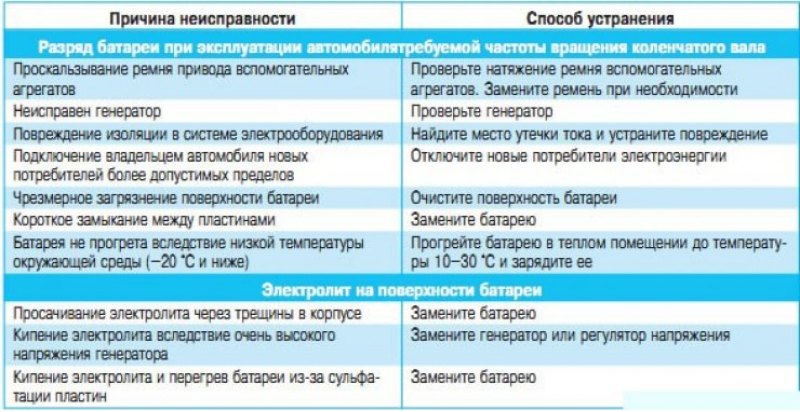

При появлении первых признаков такой неисправности, необходимо произвести проверку утечки тока в автомобиле с помощью прибора.
Последовательность проверки:

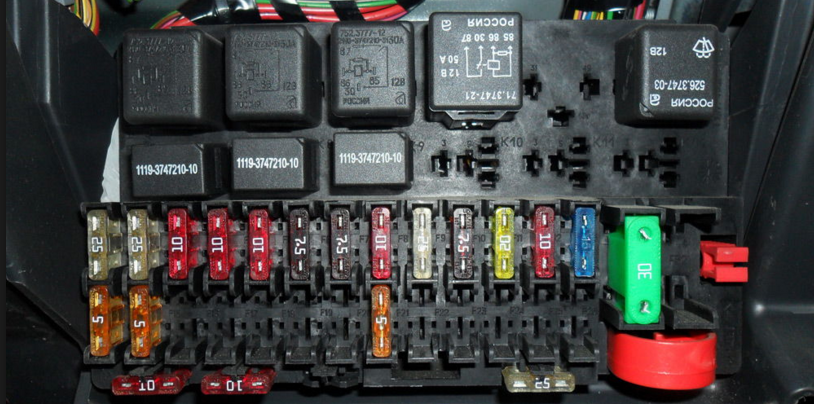

1. Перед выполнением работ необходимо найти схему расположения предохранителей автомобиля. Это можно сделать, скачав руководство по эксплуатации авто, задав соответствующий запрос в поисковике. В некоторых автомобилях расшифровка предохранителей имеется на крышке блока предохранителей. Необходимо найти все места, где имеются предохранители в автомобиле.
2. Снимается положительная клемма аккумуляторной батареи. Зажигание и все электрооборудование авто должны быть выключены. Некоторые специалисты рекомендуют вести контроль по отрицательно клемме. Принципиальных отличий нет, цепь все равно одна. При контроле по положительной клемме проще производить поиск конкретного места утечки.

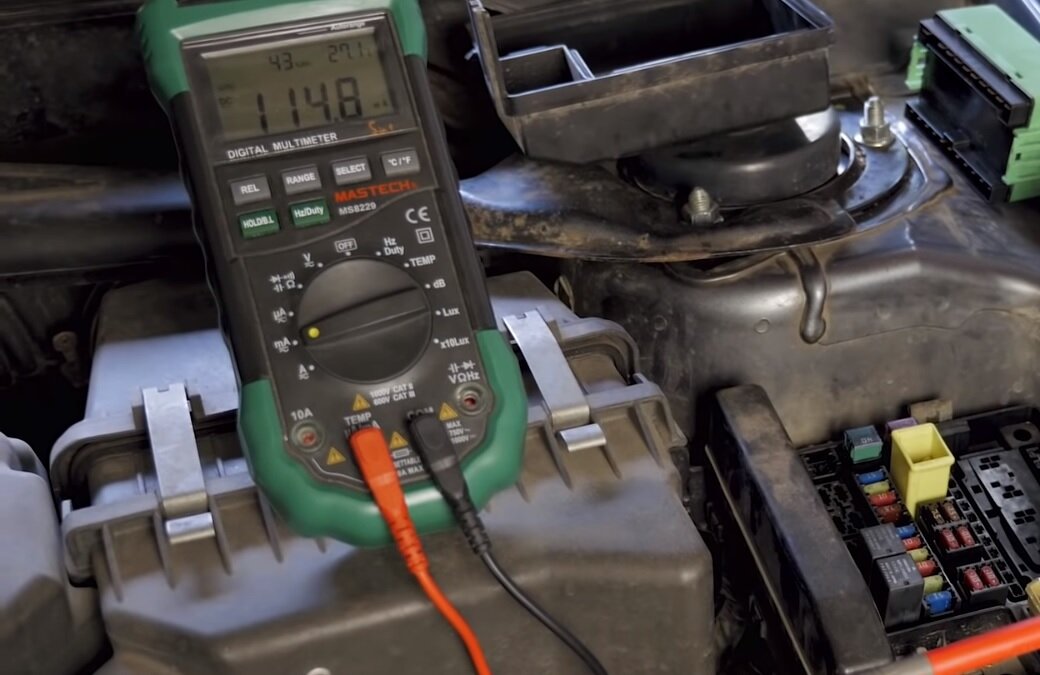

3. Мультиметр переключается в режим измерения постоянного тока 10 Ампер, щупы устанавливаются в соответствующие разъемы. На щупы лучше надеть наконечники-крокодилы.

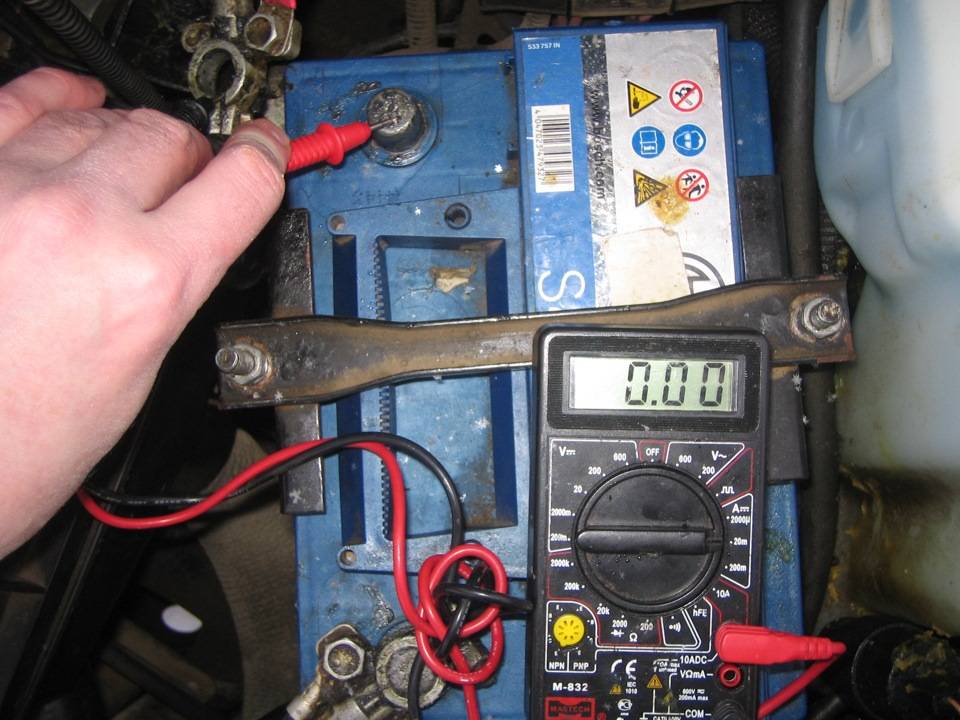

4. Далее положительный (красный) щуп тщательно закрепляют на плюсовой клемме АКБ, минусовой – на снятой клемме, идущей к оборудованию автомобиля. Место этого соединения необходимо защитить от случайного контакта с кузовом авто (можно просто временно заизолировать ветошью), чтобы не было короткого замыкания.
5. На цифровом дисплее мультиметра будет индицироваться ток утечки. Если его величина меньше, чем 0,2 Ампера, можно дальнейший контроль не производить. Если ток больше 0,5 Ампер, то есть критического значения, необходимо перейти к дальнейшим операциям.
В случае, когда его величина находится в пределах от 0,2 до 0,5 Ампера, решение о целесообразности дальнейших действий принимается самостоятельно. Если ток превышает верхний предел измерений (как это показано на следующем фото), следует немедленно прекратить измерения и пригласить специалиста.
6. Если ток утечки в автомобиле больше критического значения, приступают к поиску конкретной причины и ее источника.
Для этого необходим помощник. Он будет последовательно доставать и вставлять на прежние места предохранители. В это время «оператор» мультиметра должен контролировать изменение показаний прибора.
Если при демонтированном предохранителе, показания значительно не изменятся (более, чем на 5%), значит, через этот предохранитель ток утечки практически не идет.
Правильнее начинать отключение — включение с мощных предохранителей, рассчитанных на большие токи. Это может ускорить процесс поиска. Обычно по цепи предохранителей большого номинала стоит еще несколько меньших предохранителей.
Если, например, при демонтаже предохранителя, отвечающего за блок управления кузовом, ток утечки значительно уменьшился, необходимо перейти к контролю малых предохранителей отвечающих за световое оборудование, дворники, омыватель и другие элементы оборудования кузова.
Видео — поиск утечки тока в автомобиле:
Лучше всего таким методом перебрать все предохранители. Предохранители автосигнализации обычно устанавливаются не на штатные места, они могут «висеть» рядом с основным блоком сигнализации.
Некоторые автоэлектрики используют усложненный метод контроля. Для него помощник не требуется.
7. Усложненный метод. В этом случае обратно накидывается положительная клемма АКБ. Последовательно достаются предохранители. Щупы мультиметра устанавливаются в разъемы вынутого предохранителя, контролируя ток по конкретной цепи. Данный метод более трудоемок, но точен.
8. Расшифровав по схеме расположения предохранителей все цепи, по которым утекает ток, приступают к установке конкретной причины утечки в этих цепях. Для этого нужен опыт работы со схемами электрооборудования автомобиля. Наиболее распространенные причины:
- замыкание проводки;
- залипание реле;
- выход из строя электронных блоков.
9. Для временного устранения проблемы утечки тока, можно не вставлять на место предохранитель, через который идет утечка. Например, если причина утечки находится в неисправности автомагнитолы, на время стоянки можно выключать соответствующий предохранитель.
Как самостоятельно проверить с помощью бытового мультиметра или индикаторной отвертки утечку тока
С утечкой тока довольно часто сталкиваются профессиональные электрики во время обследования электропроводки, особенно старой, электроприборов ненадлежащего качества и другого электрооборудования. Проблема тока утечки также довольно часто встречается и при эксплуатации автомобилей и обуславливает быструю разрядку аккумуляторной батареи. В этой статье будут рассматриваться действия по выявлению утечек электричества относительно домашней сети 220В, но принципиальных различий между ней и автомобильной электросетью нет.
Причины возникновения утечки тока довольно банальны, со временем изнашивается защитная изоляция провода, меняются её характеристики. При неправильной эксплуатации проводки на изоляции провода появляются заломы, трещины, потёртости. Главная задача изоляции проводки и токопроводящих элементов – защищать человека от поражения электрическим током и предотвратить утечку электричества.
Даже новые электроприборы и проводка имеют небольшие утечки тока. Практически любая изоляция не идеальна, особенно это касается дешевого кабеля низкой ценовой категории. На дешевой электропроводке, как правило, с завода есть микротрещины, она менее устойчива к температурным и перепадам влажности, часто встречаются мелкие дефекты толщины. Неправильная эксплуатация, перегрев провода при нагрузках превышающих расчетные – всё это выводит изоляцию из строя и приводит к утечкам тока.
Утечку тока можно определить по следующим характерным признакам – прикосновение к корпусу электроприбора, стене, трубопроводу вызывает легкое покалывание в кончиках пальцев. Но будьте осторожны – величина истекания не превышающая величину в 10 мА считается безопасной, но ток утечки более 30 мА смертельно опасен.
Если у вас возникло подозрение на утечку тока, необходимо сразу обесточить помещение и вызвать профессионалов. Автомобиль со значительными утечками также эксплуатировать небезопасно. Вторым признаком утечек тока является непропорционально использованию повышенный расход и как следствие большие счета за электроэнергию или разрядка аккумулятора в автомобиле.
Какими приборами можно зафиксировать утечку электричества?
Специалисты электролаборатории используют профессиональный прибор для измерения сопротивления изоляции – мегаомметр. Такие приборы стоят довольно дорого, в быту не используются.
У многих дома или в гараже, можно встретить бытовой мультиметр и индикаторную отвёртку, ими и можно самостоятельно приблизительно обнаружить место утечки тока или электроприбор с дефектной изоляцией.

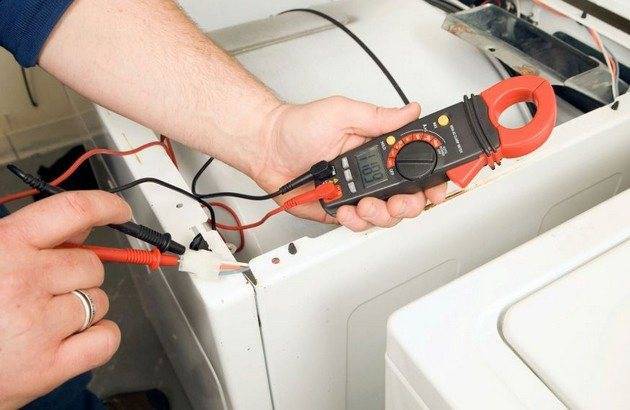

Что бы с помощью «бытового мультиметра» проверить сопротивление изоляции электроприбора, необходимо обязательно полностью отключить проверяемый прибор от электросети. На мультиметре перевести регулятор в положение 20 МОм. Одним щупом прикоснуться к штырю вилки, вторым металлической части электроприбора, лучше последовательно в нескольких местах. Если на дисплее отображается цифра «1», то тока утечки нет, изоляция исправна, показатели на экране ниже единицы свидетельствуют о токах утечки и чем ниже показатель, тем больше ток утечки.
Если у вас нет мультиметра, то обнаружить утечку можно обычной, даже самой дешевой индикаторной отвёрткой. Современные индикаторы чувствительны даже к небольшим токам. Алгоритм действий еще проще, необходимо включить прибор в сеть и коснуться жалом отвертки до металлических частей прибора, трубопровода или стен в нескольких местах. Лучше предварительно затенить помещение, если ток утечки присутствует, индикатор засветится с разной степенью интенсивности.
Как отыскать место утечки в электропроводке или кабеле
Найти дефект изоляции в скрытой проводке без специального оборудования невозможно. В этом случае необходимо вызывать специалисты электротехнической лаборатории. В открытой можно визуально внимательно осмотреть провод на предмет повреждений изоляции, особенно в местах соприкосновения кабеля со стенами, стояками, металлическими деталями.

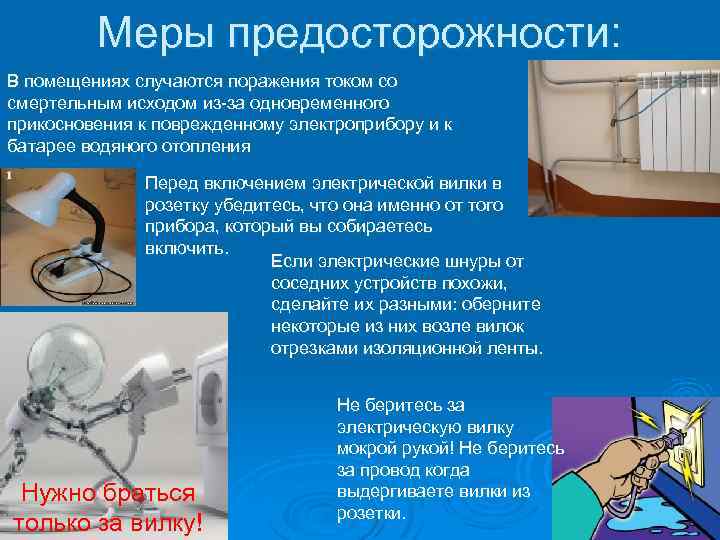

Средства защиты человека от токов утечки
Для защиты от утечек тока в распределительном щитке устанавливаются УЗО или АВДТ (дифавтомат). В случае возникновения, даже небольшого, но опасного для человека тока утечки, УЗО или АВДТ моментально отключат подачу электричества. Правильная работа активного защитного электрооборудования гарантированно только при наличие рабочего заземления
Еще очень важно выбрать качественную автоматику и протестировать её. Все это могут выполнить специалисты наше электроизмерительной лаборатории
Не экономьте на своей безопасности!
голоса
Рейтинг статьи
Что такое утечка тока и чем она опасна
Эквивалентная схема 3-х фазной электросети с изолированной нейтральюНачнем с терминологии. Точное определение этого явления описано в ГОСТ 61140 2012 и ГОСТ 30331.1 2013, далее дословно: «Электрический ток, протекающий в землю, открытые, сторонние проводящие части и защитные проводники при нормальных условиях». Для более детального описания явления приведем в качестве примера эквивалентную схему 3-х фазной электрической сети IT (изолированная нейтраль).
Обозначения:
- А, В, С – фазы сети.
- Ra, Rb, Rс – величина активного сопротивления между землей и каждой фазой.
- Са, Сb, Сс – параметры емкости линий относительно земли.
- Ua, Ub, Uc – напряжение каждой из фаз по отношению к земле.
- Ia, Ib, Ic – токи утечки.
В приведенном примере активное сопротивление Ra, Rb, Rс не стремиться к бесконечности, а вполне измеряемая величина. Соответственно и токоведущих проводников емкость относительно земли (Са, Сb, Сс) будет какую-то величину больше нуля. Следовательно, в токоведущих частях с напряжениями Ua, Ub, Uc будут образовываться токи утечки Ia, Ib, Ic.
Пути таких токов напрямую зависят от того, какой тип заземления используется в системе. В приведенном примере с изолированной нейтралью (IT), утечка происходит через изоляцию проводов в токопроводящие элементы оборудования. Из них по проводникам, соединенным с ЗУ, уходит в зону растекания (локальную землю).
В системах с глухозаземленной нейтралью (TN) ток утечки по шине PEN течет до ЗУ на вводе электропитания.
