Виды радиаторов
Радиаторы разделяют в зависимости от конструктивных особенностей трубок охлаждения:
- круглые, где полезная площадь ограничена небольшим прямым контактом с воздушным потоком, коэффициент полезного действия невелик, широкое распространение получили из-за низкой стоимости, а также простоты сборки изделия;
- овальные, с лучшими показателями теплоотдачи при этом, цена осталась в бюджетном сегменте;
- спекаемые секции, изготовляются с оптимально подобранным углом контакта охлаждающего потока, надежные, но стоимость превышает бюджетные аналоги;
- монолитно-алюминиевые, используется в системах охлаждения большинства автомобилей иностранного производства, их выгодно отличает высокая надежность, а также максимальная теплоотдача.
Конструкция алюминиевых радиаторов
Началом разработки узлов из алюминия в стране, считают период «холодной войны». Медь была стратегическим и дорогим сырьем, в то же время алюминий дешевле, а сфера использования ограничена. Выпускают два вида устройств, отличающихся технологией создания – сборная и паяная конструкции.

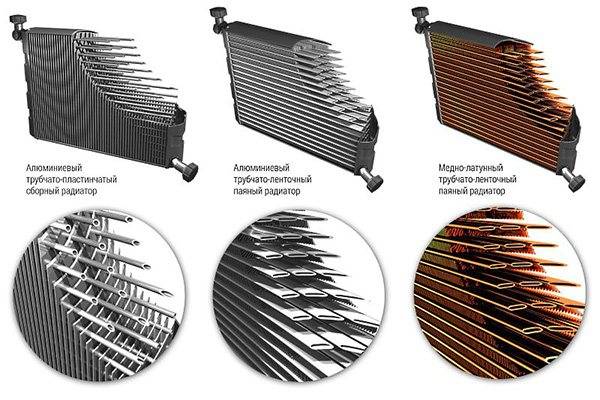

Сборные радиаторы
В сборных радиаторах используют трубки с круглым сечением и межтрубные пластины крепят без использования сварки, что значительно снижает стоимость узла, но ухудшает теплоотдачу. Технология изготовления представлена фиксации вальцовкой округлых сот, через пластичный полимерный или резиновый уплотнитель.
Пластичность прокладки сохраняется только на период сборки узла. Воздействие высоких температур изменяет свойства материала, и зачастую представляет собой место возникновения неисправности. На месте соединения потерявшего герметичность можно увидеть окись, потеки антифриза.
Цельнопаянные радиаторы
Конструкция предусматривает расположение охладительных трубок в шахматном порядке. Такое расположение усиливает теплоотдачу. Технология производства представлена предварительной сборкой конструкции и окончательной обработкой при высокой температуре в печи, обогащенной азотом. Он необходим для удаления поверхности изделия от окислов. Последний этап – установка пластмассовых торцевых бочков. Крепление производится способом волнового вальцевания.
Отдельную категорию представляют изделия, у которых бачки выполнены, как и соты, из алюминия. Массовую популярность они не получили – количество материала для бачка, примерно равно объему, необходимому для изготовления остальных элементов, но реставрируемые раритетные автомобили получают именно такие радиаторы.
Автономная система отопления
Схема автономного отопления
Какими параметрами следует руководствоваться при выборе котла, и как устроен радиатор отопления? Это лишь немногая часть вопросов, которые приходится решать собственнику частного дома при планировании системы обогрева. Сначала разрабатывается схема отопления, определяются ее основные параметры – температурный режим работы, количество и месторасположение радиаторов, устройств управления.
Следующий этап — узнать, как устроен котел для отопления, и выбрать оптимальную модель
Это очень важно, так как он будет напрямую влиять на КПД и характеристики всего контура обогрева дома
Устройство котла отопления
Устройство газового котла
Принцип работы любого котла – получение тепловой энергии от энергоносителя (уголь, дрова, газ, дизельное топливо) и передача ее теплоносителю. Устройство котла отопления напрямую зависит от типа используемого топлива. Рассмотрим это на примере самых распространенных моделей — газовых.
Основным компонентом в данном случае является горелка. В ней энергия от горячего газа с помощью теплообменника передается воде. В твердотопливных моделях эту функцию выполняет камера сгорания. Помимо этого в котлах зачастую присутствуют следующие компоненты:
- Система подачи воды в теплообменник;
- Патрубок дымохода для отвода угарных газов;
- Элементы управления – контроль интенсивности пламени, содержания СО2, тяги, температуры воды и т.д.;
- Циркуляционный насос – предназначен для повышения скорости движения теплоносителя. В комплектацию большинства твердотопливных и некоторых газовых котлов не входит;
- Расширительный бак и система безопасности.
При выборе газовых моделей нужно обращать особое внимание на наличие второго контура, предназначенного для ГВС. Не рекомендуется приобретать котел, мощность которого выше требуемой
Это приведет к росту расхода энергоносителя и как следствие – повышению финансовых затрат на обслуживание
Не рекомендуется приобретать котел, мощность которого выше требуемой. Это приведет к росту расхода энергоносителя и как следствие – повышению финансовых затрат на обслуживание.
Устройство радиаторов отопления
Батарея отопления в разрезе
Устройство радиатора отопления не меняется уже многие годы. Несмотря на применение новых материалов изготовления, улучшения внешнего вида батареи — при ее создании всегда руководствуются проверенной схемой.
На каких принципах основано устройство стандартной батареи отопления? Она должна состоять из двух компонентов – трубопроводов, по которым течет теплоноситель и теплообменной поверхности. При проектировании стараются увеличить тепловую отдачу и при этом уменьшить полезный объем транспортной магистрали. Для этого в устройстве радиатора отопления применяют материалы с увеличенным показателем теплопередачи – алюминий, медь и т.д
Для пользователя важно обращать внимание на такие параметры устройства стандартной батареи для отопления:
Номинальная мощность, Вт. Производители указывают значение этой характеристики при определенном температурном режиме работы системы. Например — 70/55 или 90/70;
Секционная или панельная модель. Для первых существует возможность увеличения полезной площади путем добавления секций;
Способ подключения
Это важно знать при анализе устройства системы отопления в многоквартирном доме. Если присутствует верхняя разводка труб – следует приобретать модели с боковым подключением
Помимо установки радиаторов обязательно предусматривается их правильная обвязка. Ее компонентами являются запорная арматура, кран Маевского. Для большей экономичности рекомендуется монтаж терморегулируемого клапана.
Одним из главных факторов нормальной работы радиатора является его правильная установка и подключение. При несоблюдении норм его КПД может снизиться на 10-15%.
Отличительные характеристики
Если проводить сравнение с воздушным и электрическим обогревом, то водяное отопление прочно заняло лидирующие позиции благодаря многим факторам. В первую очередь, это доступная цена на материалы, работу и эксплуатацию системы, включая оплату за потраченный энергоресурс, чем не могут похвастаться остальные виды обогрева домов.
https://youtube.com/watch?v=7tOnKzLcV-U
Здесь мы можем отметить высокую теплоотдачу отопительных элементов, способствующую равномерному прогреванию комнат и установке комфортного климата. Также немаловажен тот факт, что теплоноситель можно подогревать при помощи любого вида топлива, что невозможно при электрическом обогреве.
Все работы по установке водяной системы легко выполняются своими руками и это тоже огромный плюс. С воздушными магистралями дела обстоят сложнее и, скорее всего, придется обращаться за помощью к специалистам.
Принцип работы и устройство радиатора отопления
В основе работы отопительных радиаторов нет никакой сложности. Нагретая до нужной температуры вода движется в помещение по системе труб, а затем попадает в нагревательные приборы, от которых, в свою очередь, происходит нагрев воздуха в жилище.
В том случае, если способ передачи тепла является конвекционным, то есть ускоренным, то аппарат обогрева будет именоваться конвектором. А если в основе передачи тепла лежит принцип излучения, что означает нагрев пространства за счет нагретой до определенной температуры поверхности, то такой механизм будет называться радиатором.
Нередки случаи, когда производители изготавливают отопительные батареи комбинированного типа, которые представляют собой конвекторы-радиаторы панельного образца. Несмотря на показатели температуры в нагревательных приборах, эти агрегаты будут производить около 60% тепла посредством излучения энергии, а оставшиеся 40% будут производиться способом конвекции. Это позволяет максимально снизить конвекцию нагретого воздуха и делает возможным качественный обогрев находящихся в помещении объектов. Подобное устройство в некоторой степени напоминает конструкцию теплого пола.
Особенности конструкции радиатора
Внутренняя начинка радиатора отопления
Батарея представляет собой отдельный прибор отопления, имеющий в составе элементы с внутренними каналами для передвижения энергоносителя. Тепло отводится конвекцией, излучением и теплопередачей.
Секционные виды позволяют увеличивать отопительную площадь за счет добавления элементов. Панельные установки нельзя изменить по форме, что учитывается при расчете и монтаже системы. В сопроводительном паспорте указываются температурные критерии работы прибора, параметры рабочего давления, теплоотдача.

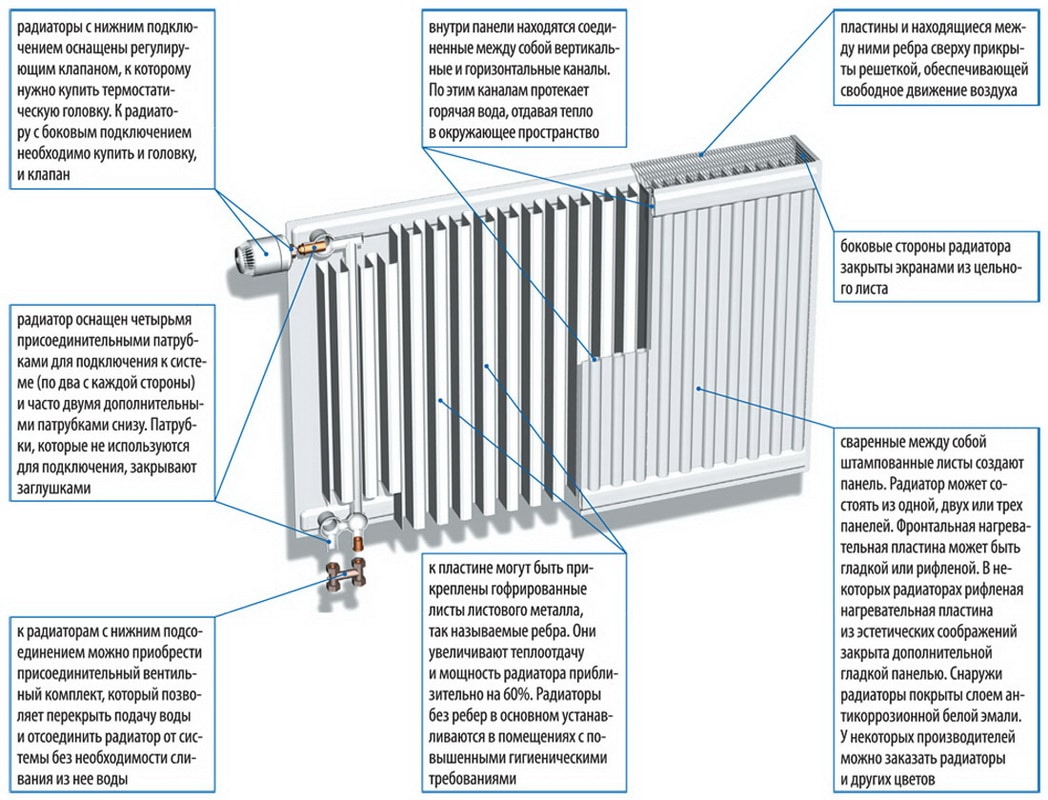

Радиатор в разрезе
Устройство батареи отопления в разрезе состоит из металлического трубопровода в форме совмещенных горизонтальных коллекторов, по которым проходит вода. Каналы соединяются с помощью вертикальных трубок небольшого диаметра, а вся система располагается в корпусе из чугуна, стали или алюминия. Раздельные секции скручиваются на резьбе.
Радиаторы служат для обогрева помещения, поэтому устройство приборов влияет на качество теплового обмена. Играет роль материал теплообменника и корпуса, поэтому используются биметаллические варианты, включающие 2 вида материалов.
Чугун
Чугун – это сплав железа, углерода и примесей, который используется в производстве большинства радиаторов отопления. Он имеет высокую плотность и способность сохранять тепло, что делает его идеальным материалом для использования в системах отопления.
Чугунные радиаторы работают на принципе конвекции. Они нагреваются горячей водой, а затем тепло передается окружающей среде. Чугун имеет высокую теплоемкость и сохраняет тепло дольше, чем другие материалы, поэтому радиаторы из чугуна могут продолжать отдавать тепло в комнату даже после того, как система отопления уже выключена.
Чугунные радиаторы также известны своей надежностью и долговечностью. Этот материал служит десятилетиями без каких-либо серьезных проблем. Кроме того, из-за высокой плотности чугун выполняет роль теплоаккумулятора, который может продолжать нагреваться и отдавать тепло в общественных зданиях или домах с большими пространствами.
- Высокая теплоемкость
- Способность сохранять тепло дольше
- Надежность и долговечность
- Роль теплоаккумулятора
Виды и характеристики
Рассмотрим разные виды радиаторов и их технические характеристики. Наиболее известной и полюбившейся множеству людей, является батареи из чугуна. До недавнего времени применялась практически во всех зданиях. Неприметные и громоздкие с виду, непригодны в автоматизированных схемах отопления. Но они имеют большое количество преимуществ, благодаря которым были и остаются популярными. Вот некоторые из них: устойчивость к изменению давления в отоплении, также устойчивость к коррозии и невосприимчивость примесей, находящихся в жидкости и паре пускаемых по трубам отопления. Вот вы и узнали устройство радиатора системы отопления из чугуна.
Виды радиаторов отопления
Следующий вид обогревателей отопления — стальные радиаторы. Их намного тоньше, чем у остальных, а это способствует уменьшению инертности. Сделанные в виде панели обогреватели имеют высокую теплоотдачу, за счет большей площади.
Последний вид — алюминиевые радиаторы отопления. Подходят большинству людей, потому что являются легкими, как и стальные обладают большой теплоотдачей, выделяются компактностью и современностью технологий. Также в обогреватели добавляются примеси такие как кремний, который существенно влияет на сопротивление материала прибора на разрыв. А в более дорогостоящих моделях используется цинк и титан, они обеспечивают большое сопротивление ударам и противостоят ржавлению материалов.
Монтаж биметаллических радиаторов
Еще до начала монтажа следует определиться со схемой разводки и способом подключения. Разводка может быть последовательной или параллельной. В частном доме чаще выбирают двухтрубную параллельную разводку, в городской квартире возможна только однотрубная последовательная. Сами радиаторы чаще всего подключаются диагональным способом.
Весь инструмент обычно можно купить вместе с приборами отопления. Однако бывают ситуации, когда необходим особый крепеж из-за особенностей конструкции стен (слишком тонкие или слишком твердые). Рекомендации по монтажу содержатся в инструкции.
Сначала производится разметка креплений, потом на каждый прибор монтируется кран Маевского. Следует учитывать, что расстояние от пола до прибора должно быть 8−10 см, от подоконника до прибора — 5−10 см, от стены до батареи — 2−5 см. Защитная пленка с радиаторов снимается только после их присоединения к системе отопления.
Сразу после монтажа производится подключение, из приборов выпускается воздух. Специалисты считают, что из каждой батареи нужно выпустить примерно ведро воды. Если при запуске не обнаружилось протечек, то позже они не появятся. Если протечки все-таки есть, их следует немедленно устранить.
Как собрать радиатор?
Выполняется сборка радиаторов отопления алюминиевых по такому алгоритму:
- положить батарею на ровную поверхность;
- каждое резьбовое соединение осмотреть на наличие сколов, трещин и тщательно очистить при помощи наждачной бумаги. Обезжирить торцы, используя бензин. Прокладки можно промыть в мыльном растворе;
- соединить секции. Для этого надо надеть уплотнения на ниппель-гайку и приставить с обеих сторон секции устройства. Сделать пару оборотов ключом в верхнем и нижнем отверстии. Когда ключ перестанет поворачиваться, можно его дотянуть, используя рычаг;
- на неиспользованное отверстие следует надеть заглушку. А с другой стороны прикрепить кран Маевского для вывода лишнего воздуха из системы. Теперь радиатор можно присоединять к системе по выбранной схеме.
Как собрать радиатор?
Выполняется сборка радиаторов отопления алюминиевых по такому алгоритму:
- положить батарею на ровную поверхность;
- каждое резьбовое соединение осмотреть на наличие сколов, трещин и тщательно очистить при помощи наждачной бумаги. Обезжирить торцы, используя бензин. Прокладки можно промыть в мыльном растворе;
- соединить секции. Для этого надо надеть уплотнения на ниппель-гайку и приставить с обеих сторон секции устройства. Сделать пару оборотов ключом в верхнем и нижнем отверстии. Когда ключ перестанет поворачиваться, можно его дотянуть, используя рычаг;
- на неиспользованное отверстие следует надеть заглушку. А с другой стороны прикрепить кран Маевского для вывода лишнего воздуха из системы. Теперь радиатор можно присоединять к системе по выбранной схеме.
Конструктивные особенности
Когда вы выбираете радиаторы, следует учесть несколько важных моментов. Если вы выберете секции батарей отопления, то при необходимости можно будет увеличить площадь нагревания. Если же конструкция батареи отопления будет панельной, или это будет конвектор, то конструктивно вы ее уже не измените. Когда только производятся расчеты, очень тяжело учесть все нюансы, которые будут влиять на количество необходимого тепла для каждого отдельного помещения. И если устройство батареи отопления будет секционным, то это даст возможность уменьшать и увеличивать количество секций, заменять те элементы, которые вышли из строя.
Схема радиатора отопления также характеризуется важным аспектом – межосевым расстоянием, которое отображает по вертикали величину отрезка между центрами подводящей и отводящей трубы. Особенно этот момент стоит учитывать тогда, когда заменяется уже существующий радиатор или проложенная трубная разводка. Если вы купите радиатор с другим межосевым расстоянием, то вам придется или менять его, или менять размещение труб.
Ведь качество теплоносителя обычно оставляет желать лучшего: в воде есть песок, окалина и ржавчина. Все эти неприятные моменты при оседании сначала вызывают неэффективность работы системы отопления, а затем даже могут повлечь за собой ее полную поломку.
Правильный выбор радиаторов отопления – это важнейший нюанс. Подходящий радиатор отопления в разрезе – залог хорошей работы отопительной системы.
Устройство алюминиевой батареи
Рассматривая устройство алюминиевого радиатора отопления надо отметить, что конструкция батареи может быть цельной либо секционной.
Секционный алюминиевый обогреватель состоит из 3-4 отдельных секций. Как правило, в алюминий добавляют титан, кремний, цинк. Эти металлы делают изделие более прочным и устойчивым к разрыву и коррозии. Все секции соединяются друг с другом при помощи резьбового соединительного элемента. Для герметизации соединения используют силиконовые прокладки. Внутри радиаторы имеют полимерное покрытие для предотвращения возможности разрыва батареи.
Цельные алюминиевые батареи отопления состоят из профилей. Профили изготавливаются методом экструзии.
В радиаторы из алюминия никакие дополнительные металлы не добавляются.
Что придает пластичности материалу. Между собой профили соединяются путем сварки. Такое соединение отличается высокой прочностью и надежностью. Как и секционные, цельные модели радиаторов внутри покрываются полимерным слоем.
В зависимости от способа производства выделяют радиаторы, изготовленные методом литья, методом экструзии и анодированные изделия (изготавливаются из алюминия более высокой степени очистки).
Технические характеристики радиаторов отопления из алюминия
В виду высоких технических характеристик многие решают купить алюминиевый радиатор для отопления квартиры. К основным техническим параметрам относятся:
- рабочее давление. Находится в пределах от 10 до 15 атмосфер. В жилых квартирах рабочее давление может превышать норму в 3-4 раза. В связи с этим в городских домах такие радиаторы устанавливают редко. А вот для частных домов – такой обогреватель будет идеальным решением;
- опрессовочное давление. Находится в пределах от 20 до 50 атмосфер;
- коэффициент теплоотдачи. Для стандартной секции он составляет 82-212 Вт;
- максимальная температура теплоносителя может достигать +120 градусов;
- одна секция может весить от 1 до 1,5 кг;
- емкость каждой секции от 0,25 до 0,46 л;
- расстояние между осями может быть 20, 35, 50 см. Есть модели, у которых данный параметр может достигать и 80 см.
Параметры к каждой модели радиатора производитель указывает в паспорте устройства. Учитывая на алюминиевые радиаторы отопления технические характеристики цена на них является вполне оправданной и зависит от типа батареи, количества секций и производителя.
Преимущества и недостатки алюминиевых радиаторов
Перед тем, как купить алюминиевые радиаторы отопления надо рассмотреть, какие преимущества и недостатки имеет данный прибор.
Главным достоинством батареи из алюминия можно назвать компактность и гораздо меньший вес, нежели у чугунных систем. Более подробно о чугунных радиаторах отопления можно прочитать здесь. Оборудование прогревается очень быстро и отлично передает тепло помещению. Срок службы достаточно долгий. Еще одним преимуществом можно назвать деление на секции — есть возможность подобрать нужную длину батареи. Надо отметить, что на алюминиевые радиаторы цена указывается за секцию. Что позволяет легко рассчитать примерную стоимость секционного прибора.
Поскольку оборудование малогабаритное и весит немного, устанавливать его легко. Монтаж можно осуществлять даже на гипсокартонную стену. Современные модели выглядят эстетично и стильно. Алюминий прост в обработке. Что дает возможность производителям экспериментировать с дизайном батареи. Можно подобрать вариант для любого интерьера. Больше всего алюминиевые радиаторы подходят для систем автономного отопления. Несмотря на высокие технические характеристики и массу преимуществ, на алюминиевые батареи отопления цена вполне демократичная.
К недостаткам алюминиевых радиаторов можно отнести низкую устойчивость к коррозии. А это может сильно сказываться на общем состоянии батареи. Алюминий по природе является достаточно активным металлом. Если оксидная пленка, покрывающая поверхность, будет повреждена, то защитный слой разрушится из-за выделения водорода. Для повышения антикоррозионных свойств используют полимерное покрытие. Если у батареи полимерного покрытия нет, то нельзя перекрывать краны на подводящих трубах. Иначе под воздействием давления батарея может разорваться.
Сегодня батареи из алюминия занимают лидирующее место в продажах отопительной техники.
Многие предпочитают покупать данный тип обогревательного прибора и из-за сравнительно невысокой стоимости. На алюминиевые радиаторы отопления цена за секцию в среднем составляет около 230-300 руб.
Подключение радиаторов отопления
Способ подключения (обвязки) радиаторов отопления влияет на следующие факторы:
- Эффективность реализации теплового потенциала устройства (КПД);
- Удобство монтажа;
- Вклад в оформление интерьера отапливаемого помещения.
Обвязка батарей водяного отопления зависит от конструктивного исполнения изделий. Наиболее распространенным является классическое устройство с наличием 4-х резьбовых отверстий, расположенных в торцах верхнего и нижнего коллектора устройства. Присоединение подводок в этом случае производится по следующим схемам:
- Диагональная;
- Боковая;
- Нижняя разносторонняя;
- Верхняя.
Схемы в представленном списке указаны по мере снижения реализации КПД (от первого к последнему). Кроме классических схем обвязки при подключении радиаторов используются еще 2 способа присоединения – нижнее специальное и комбинированное. Нижнее специальное подключение реализуется через пару нижних резьб, располагающихся справа, слева или по центру нижней части корпуса. Комбинированная обвязка подразумевает наличие и классических боковых, и нижних специальных резьб – это дает более широкий выбор вариантов подключения.
Управление тепловой мощностью радиаторов производится за счет изменения величины расхода теплоносителя через батарею. Регулировка осуществляется ручным или автоматическим (полуавтоматическим) способом – для этого используются различные типы запорно-регулирующей арматуры – шаровые краны, ручные и термостатические (терморегулирующие) клапаны, специальные узлы.
Подробнее о способах подключения радиаторов и эффективности различных схем можно прочитать в отдельной расширенной публикации.
Основные типы и их характеристики
Наиболее востребованной разновидностью радиаторов считался чугунный вариант. Еще несколько десятилетий назад эти конструкции использовались повсеместно. Внешне чугунный радиатор выглядит очень громоздко, а его вес слишком внушительный. Применять такую разработку в автоматизированных системах нельзя, поэтому люди стали отдавать предпочтение более усовершенствованным разработкам, выполненным из других материалов.
Чугунные установки характеризуются целым списком преимуществ:
- 1. Способность справляться с внушительными нагрузками при перепадах давления.
- 2. Устойчивость к коррозийным процессам.
- 3. Устойчивость к воздействию агрессивных примесей в теплоносителе.
Стальной радиатор отличается небольшим весом и минимальной толщиной стенок, что делает его менее инертным. Большинство изделий из стали предоставлены в виде панелей с высокой теплоотдачей.
Что касается радиаторов из алюминия, то они отвечают практически всем требованиям клиентов. Плюсы систем включают в себя:
- 1. Минимальный вес и эргономичность.
- 2. Высокую теплоотдачу.
- 3. Привлекательный вид.
Более дорогие модели имеют в своем составе цинк и титан, обеспечивающие лучшую прочность и стойкость к механическим воздействиям. Такие батареи не боятся коррозийных процессов и обладают внушительным сроком службы.
Особой популярностью пользуются вакуумные модели. Они работают по принципу двойной передачи, а их конструкция состоит из герметичных секций, где отсутствует воздушная прослойка. Циркуляция теплоносителя осуществляется по плотно запаянной трубке, а сам процесс запускает кипение жидкости внутри секций. Внутреннее пространство труб плотно заполняется паром, который начинает конденсироваться на стенках и оседать снизу.
Проблемы и неисправности радиатора отопления в квартире
Как и любая другая система отопления, радиаторы отопления могут столкнуться с различными проблемами и неисправностями. Некоторые из них можно легко исправить самостоятельно, в то время как другие могут потребовать помощи от специалиста.
Одной из распространенных проблем является неправильная работа терморегулятора на радиаторе. Это может привести к неравномерному распределению тепла в помещении или полному отсутствию отопления. В таком случае рекомендуется проверить настройки терморегулятора и убедиться, что они правильно установлены.
Другой распространенной проблемой является образование воздушных пробок в радиаторе, что может привести к неправильной циркуляции теплоносителя и недостаточному нагреву помещения. Для устранения этой проблемы можно воспользоваться специальными воздухоотводчиками, которые позволяют выпустить воздух из системы.
Одной из самых неприятных проблем является утечка воды из радиатора. Утечки могут возникать из-за повреждения или износа уплотнительных элементов или из-за коррозии внутренних частей радиатора. В случае обнаружения утечки рекомендуется немедленно обратиться к специалисту, чтобы избежать больших проблем и повреждений.
Некоторые радиаторы отопления могут также страдать от неправильной установки или плохого качества материалов, что может привести к их неустойчивой работе или быстрому износу. В таких случаях рекомендуется проконсультироваться с профессионалами и возможно заменить радиатор на более надежный и качественный.
Неисправности радиатора отопления могут создавать дискомфорт и приводить к некачественной работе системы отопления
Поэтому важно регулярно проверять и обслуживать радиаторы, а также обращаться к специалистам при возникновении серьезных проблем, чтобы обеспечить надежную и эффективную работу отопительной системы в вашей квартире
Подсоединение радиаторов
Разобравшись с принципом работы батареи отопления, можно переходить к составлению схемы и плана подключения узлов. Чертеж подобного соединения бывает различным, но в большинстве случаев используется индивидуальный план или заранее подготовленная схема, в которой учитывалась разводка труб.
Наиболее распространенным вариантом подключения является одностороннее. Оно подразумевает присоединение труб к радиаторам только с одной стороны. Схема особенно актуальна для малогабаритных квартир в многоэтажных постройках.
Также инженеры рассматривают вариант перекрестного или диагонального подключения. В этом случае теплопроводящая труба подводится к верхней части батареи, а отводящая — к противоположной. Выбирая такой вариант, необходимо учитывать устройство системы, т. к. он подходит только для длинных батарей с несколькими секциями. Правильно составленный проект подключения гарантирует равномерное распределение теплового потенциала по конструкции и лучший обогрев помещения.
Вариант нижнего подключения подразумевает подключение труб к нижним патрубкам, которые находятся на противоположных сторонах батареи. В плане эффективности схема уступает двум предыдущим, т. к. коэффициент полезного действия не превышает отметку 15%, тем не менее подобную схему разводки можно использовать для обустройства теплых полов.
Автономная система отопления
Схема автономного отопления
Какими параметрами следует руководствоваться при выборе котла, и как устроен радиатор отопления? Это лишь немногая часть вопросов, которые приходится решать собственнику частного дома при планировании системы обогрева. Сначала разрабатывается схема отопления, определяются ее основные параметры – температурный режим работы, количество и месторасположение радиаторов, устройств управления.
Следующий этап — узнать, как устроен котел для отопления, и выбрать оптимальную модель
Это очень важно, так как он будет напрямую влиять на КПД и характеристики всего контура обогрева дома
Устройство котла отопления
Устройство газового котла
Принцип работы любого котла – получение тепловой энергии от энергоносителя (уголь, дрова, газ, дизельное топливо) и передача ее теплоносителю. Устройство котла отопления напрямую зависит от типа используемого топлива. Рассмотрим это на примере самых распространенных моделей — газовых.
Основным компонентом в данном случае является горелка. В ней энергия от горячего газа с помощью теплообменника передается воде. В твердотопливных моделях эту функцию выполняет камера сгорания. Помимо этого в котлах зачастую присутствуют следующие компоненты:
- Система подачи воды в теплообменник;
- Патрубок дымохода для отвода угарных газов;
- Элементы управления – контроль интенсивности пламени, содержания СО2, тяги, температуры воды и т.д.;
- Циркуляционный насос – предназначен для повышения скорости движения теплоносителя. В комплектацию большинства твердотопливных и некоторых газовых котлов не входит;
- Расширительный бак и система безопасности.
При выборе газовых моделей нужно обращать особое внимание на наличие второго контура, предназначенного для ГВС. Не рекомендуется приобретать котел, мощность которого выше требуемой
Это приведет к росту расхода энергоносителя и как следствие – повышению финансовых затрат на обслуживание
Не рекомендуется приобретать котел, мощность которого выше требуемой. Это приведет к росту расхода энергоносителя и как следствие – повышению финансовых затрат на обслуживание.
Устройство радиаторов отопления
Батарея отопления в разрезе
Устройство радиатора отопления не меняется уже многие годы. Несмотря на применение новых материалов изготовления, улучшения внешнего вида батареи — при ее создании всегда руководствуются проверенной схемой.
На каких принципах основано устройство стандартной батареи отопления? Она должна состоять из двух компонентов – трубопроводов, по которым течет теплоноситель и теплообменной поверхности. При проектировании стараются увеличить тепловую отдачу и при этом уменьшить полезный объем транспортной магистрали. Для этого в устройстве радиатора отопления применяют материалы с увеличенным показателем теплопередачи – алюминий, медь и т.д
Для пользователя важно обращать внимание на такие параметры устройства стандартной батареи для отопления:
Номинальная мощность, Вт. Производители указывают значение этой характеристики при определенном температурном режиме работы системы. Например — 70/55 или 90/70;
Секционная или панельная модель. Для первых существует возможность увеличения полезной площади путем добавления секций;
Способ подключения
Это важно знать при анализе устройства системы отопления в многоквартирном доме. Если присутствует верхняя разводка труб – следует приобретать модели с боковым подключением
Помимо установки радиаторов обязательно предусматривается их правильная обвязка. Ее компонентами являются запорная арматура, кран Маевского. Для большей экономичности рекомендуется монтаж терморегулируемого клапана.
Одним из главных факторов нормальной работы радиатора является его правильная установка и подключение. При несоблюдении норм его КПД может снизиться на 10-15%.
Принцип работы
Принцип работы радиаторов для отопления довольно прост. При нагревании, как всем известно, с уроков физики 5 класса более нагретая жидкость находиться вверху, а более холодная внизу. Также точно и с ним вода, нагреваясь до определенной температуры попадает в верхнюю часть котла, далее попадает в трубу и начинает отдавать тепло вашей квартире. После этого она по тому же закону физики, остывая, опускается в трубу отвода, откуда возвращается в котел отопления. Так и происходит циркуляция в радиаторах.
Конвекционный способ ускорено согревает пространство комнаты, при нем тепло передается через поверхность батареи. А излучение отличается тем, что тепло исходит от нагретого источника с повышенной теплоемкостью и высокой температурой нагрева. Устройство системы отопления может быть и смежным в этом случае, она будет называться радиаторной-конвекционной.
Движение воздуха при конвекционном отоплении
При осмотре устройства радиатора отопления стоит отметить, что для ускоренного прогрева квартиры подходит конвекционная система, но она имеет один недостаток. При прохождении конвекций в воздух попадает много пыли что естественно сказывается на здоровье окружающих не с лучшей стороны.
Несмотря на теплоту батареи, она будет отдавать излучением только 60 % тепла, остаточное тепло будет передаваться конвективным способом.
Из-за этого хорошо прогреваются объекты, находящиеся в помещении. Сам принцип обогрева близок к процессу работы системы «теплый пол».
Как работает радиатор отопления в квартире
Основным элементом радиатора отопления является металлическая секция, где происходит передача тепла от нагревательного элемента – обычно это центральное теплоснабжение или котел в квартире. Когда горячая вода проходит через секции радиатора, она нагревает их, а тепло передается воздуху в помещении.
Чтобы обеспечить эффективную циркуляцию тепла, радиаторы отопления обычно имеют вблизи верхней части специальный клапан или вентиль, который позволяет отрегулировать подачу горячей воды. Также в некоторых моделях радиаторов есть регуляторы тепла, которые позволяют настроить направление теплового потока.
Когда радиаторы открыты, горячая вода из системы циркулирует через них, нагревая каждую секцию и отдавая тепло в помещение. При закрытии клапана или вентиля циркуляция горячей воды ограничивается, что позволяет регулировать температуру в помещении и избегать перегрева.
Важно учитывать, что для эффективной работы радиаторов отопления необходимо их регулярно обслуживать. Это включает очистку от пыли и грязи, проверку и ремонт клапанов и запорной арматуры, а также проведение периодической проверки и промывки всей системы отопления
