Как правильно установить одноклавишный выключатель света

Порядок и схемы включения

Схема подключения отдельных комнат

Порядок прокладки и подсоединения проводников, подходящих к выключателю, зависит от способа его включения в коммутируемую цепь. Согласно используемым схемам подключения выключателей света с тремя клавишами возможны следующие варианты:

• К прибору подводится только фазный провод, коммутируемый на три различные нагрузки. Нулевая жила проложена к люстре от находящейся рядом распределительной коробки еще на этапе строительства.
• Для подключения используется фазный провод, идущий вместе с нулевой жилой от ближайшей розетки.

В первом случае подводящий провод замурован в стену (при скрытой электропроводке), а его конец выступает наружу. Его длина должна быть достаточна для того, чтобы можно было подсоединить конец к общей клемме выключателя. Три отходящих проводника прокладываются по поверхности стены до соответствующей нагрузки через распределительную коробку.

Второй способ используется при подключении тройных выключателей с розеткой в старых домах, где полноценные распределительные коробки чаще всего отсутствуют. На их месте под потолком установлена пластиковая коробка с размещенными внутри скрутками.

Независимо от схемы, по которой нужно подсоединять выключатель, он может использоваться для следующих нужд:

• Подключение отдельной люстры с тремя или более группами ламп.
• Коммутация работы точечных осветителей или элементов подсветки (на основе светодиодной ленты, например).
• Управление освещением в трех комнатах из одного удаленного места (для этих целей обычно выбирается коридор).

Следует рассмотреть основные из предложенных вариантов более подробно.

Устройство

Подключение выключателя с подсветкой — несложная процедура, но стоит знать, как выбрать качественную модель или как переделать то, что уже есть в наличии. Подсветка в выключателе обычно представляет собой последовательное соединение светодиода/неоновой лампы с сопротивлением. Эта небольшая цепь включена параллельно контакту выключателя. Получается, вне зависимости от того, включен свет или выключен, эта цепь все время под напряжением.

При таком подключении, когда освещение выключено, создается следующая цепь: фаза идет через токоограничивающий резистор, протекает через светодиод или неоновую лампу, через клеммы подключения попадает на лампочку, через нить накаливания — на нейтраль. То есть, подсветка включена.

При включенном выключателе, цепь подсветки шунтируется замкнутым контактом, сопротивление которого значительно меньше.  Ток через подсветку почти не течет, она не горит (может гореть в треть или четверть «накала»).

Принцип работы подсветки в выключателе

Как уже говорили, последовательно со светодиодом или неоновой лампой в выключателе установлен токоограничивающий резистор (сопротивление). Его задача, снизить ток до приемлемого значения. Так как для светодиодов и для неоновых ламп требуется разная величина тока, то и резисторы ставят разного номинала:

• для неонок 0,5-1 МОм и рассеиваемая мощность 0,25 Вт:
• для светодиодов — 100-150 кОм, рассеиваемая мощность — 1 Вт.

Но подключение светодиодной подсветки только через резистор — не самый лучший вариант. Во-первых, резистор сильно греется. Во-вторых, при таком подключении есть вероятность, что через цепь может потечь обратный ток. Это может привести к пробою светоида. В-третьих, в моделях со светодиодной подсветкой, потребление электроэнергии одного выключателя может превышать 300 Вт в месяц. Вроде и немного, но если подсветка на каждой клавише каждого выключателя… Существуют более экономичные и безопасные схемы подсветки клавиш выключателя.

С диодом

Прежде всего стоит решить проблему обратного тока. Обратный ток грозит пробоем светодиода, то есть подсветка будет нерабочей. Решается эта проблема очень просто — установкой диода параллельно с LED элементом.

Вариант подсветки в электровыключателе

При такой схеме рассеиваемая мощность резистора — не менее 1 Вт, сопротивление 100-150 кОм. Диод подбирается с параметрами, аналогичными параметрам светодиода. Например, для AL307 подходит КД521 или аналоги. Недостаток схемы все тот же: греется резистор и подсветка «тянет» немало энергии.

С конденсатором: для экономии электроэнергии

Чтобы решить проблему греющегося резистора и снизить затраты на подсветку, в цепь добавляют конденсатор. Параметры резистора тоже меняют, так как теперь он ограничивает заряд конденсатора. Схема выглядит следующим образом.

Схема подсветки клавиш выключателя с конденсатором

Параметры резистора — 100-500 ОМ, параметры конденсатора — 1 мF, 300 В. Параметры резистора подбираются экспериментально. Еще, в данной схеме можно вместо обычного диода, поставить второй LED-элемент. Например, на вторую клавишу или с противоположной стороны корпуса.

Подобная схема практически не «тянет» электричество. Месячный расход — порядка 50 Вт. Но поместить конденсатор в небольшое пространство корпуса порой проблематично. И работа со светодиодными и энергосберегающими лампами все равно не гарантирована.

Ошибки и неисправности в вопросе, как подключить выключатель к лампочке

Часто ожидаемое от монтажной работы не осуществляется. Все потому, что в процессе соединения электропроводки произошли нарушения или вы упустили некоторые детали. Итак, если лампочка не загорается при включении выключателя, необходимо сделать прозвон всех токоведущих частей.

Обязательно проверьте индикатором подается ли напряжение от сети к выключателю. В случае его отсутствия, можно смело утверждать, что были допущены ошибки при соединении проводников с общей энергосистемой помещения.

https://www.youtube.com/watch?v=I6kgRIyFhN4

Подключение лампочки и выключателя между собой может быть неисправным, если сам регулятор освещения неисправен, а это элементарно проверить. Для этого возьмите мультиметр или тестер, прикоснитесь к каждому из контактов поочередно. При нормальной работоспособности, электроника будет реагировать на обоих контактах

Если прибор реагирует лишь на одном из контактов (не важно на каком), значит, выключатель бракованный, и даже при его ремонте он долго не прослужит

Зажим пружинного типа

Зажим пружинного типа – это элемент одноклавишного выключателя, который отвечает за надежное крепление проводов внутри корпуса. Выбрав этот тип зажима на выключателе, вы обеспечите быструю и удобную установку проводов.

Для работы с зажимами пружинного типа потребуется инструмент, например, обжимной клеммник. При установке проводов выполняем следующие действия:

• Открываем зажим.
• Вставляем провод. Убедитесь, что провод вставлен на всю глубину зажима, иначе может возникнуть проблема прохождения электрического тока.
• Закрываем зажим. После этого проверяем, не выскочил ли провод и не образовалось ли зазоров между проводом и зажимом.
• Проверяем крепление провода. Если провод крепко закреплен в зажиме и не имеет зазоров, можно приступать к закрытию корпуса.

Правильная установка выключателей света

После сборки и подключения входного щитка с защитными автоматами, монтажа проводки с распределительными коробками, наступает время установки выключателей света. Правильный монтаж этих коммутационных устройств позволит не только рационально осветить любую зону в помещении, но и сэкономить электроэнергию.

Установка любого выключателя может производиться своими руками. Никаких ограничений по этому поводу в законодательстве не предусмотрено. Однако существуют «Правила устройства электроустановок» (ПУЭ). Их соблюдение внутри квартиры надзорными органами не проверяется, но для общей безопасности рекомендуется их выполнять.

Особенности установки автоматических выключателей

В данной статье, статье мы подробно рассмотрим тему как подключить автоматический выключать. Имея под рукой инструкцию с детальной фото сессией и подробными комментариями это дело будет под силу любому желающему и вопрос как подключить автоматический выключательбудет обязательно решен.

Основной функцией автоматического выключателя является защита электрической цепи квартиры или дома от короткого замыкания. Так же он выполняет функцию ограничения тока. Например возьмем трехжильный провод сечение 2,5 мм, его длительно допустимый ток равен 25 Ампер (смотрим по таблице 1.3.4 “Сечение проводов по длительно допустимому току”), это тот ток, который провод может выдерживать длительное время. Все что выше 25 Ампер будет оказывать на него губительное воздействие, он будет чрезмерно нагреваться, от чего со временем произойдет разрушение изоляции и в следствии этого произойдет короткое замыкание. Что бы этого не произошло ток ограничивают, для защиты этого провода необходим автомат номиналом 25 Ампер. Устанавливается автоматически выключатель, как правило, в силовом щитке, в который приходят подходящие провода питающие дом и отходящие, это те провода которые расходятся по различным направлениям (комнатам, этажам) на свет и розетки.

Существуют автоматические выключатели различных конструктивных исполнений:

• однополюсные, применяется в сети 220 вольт, подключается только один фазный провод;
• двухполюсные, применяется в сети 220 вольт, подключаются два провода, ноль и фаза;
• трехполюсные, применяется в сети 380 вольт, подключается три фазных провода;
• четырехполюсные, применяются в сети 380 вольт, подключается три фазных провода и один нулевой.

В качестве примера мы рассмотрим стандартную электрическую бытовую цепь напряжением 220 вольт. Для таких цепей могут применяться как однополюсные, так и двухполюсные автоматические выключатели. Оптимально использовать двухполюсный автоматический выключатель, потому что:

• контактные зажимы автоматического выключателя имеют самый оптимальный винтовой прижим, провод хорошо фиксируется по всей площади контакта (большинство нулевых контактов стандартного исполнения имеют очень плохие прижимные характеристики, оставляет желать лучшего и качество их исполнения, если фаза будет фиксирована хорошо, а ноль плохо хорошего из этого точно ничего не выйдет);
• в него подключаются сразу два провода фаза и ноль, при необходимости разрываем цепь полностью (это будет существенным плюсом при возникновении например перенапряжения, так как при его появлении на нуле оказывается фаза, отключив автомат спасем технику);
• провода легко подключить и по необходимости отключить (нужно всего лишь открутит четыре винта и все);
• простота монтажа автомата (устанавливается одним щелчком на дин рейку);
• при необходимости автоматический выключатель можно легко поменять на УЗО или Диф автомат (способ подключения и длинна проводов все одно и тот же).

Какой тип проводки использовать

Установка выключателя с открытой проводкой

Перед тем, как устанавливать выключатель, стоит определиться с типом проводки. Существует всего 2 типа – скрытая и открытая. В соответствии со способом укладки кабеля подбираются выключатели.

Скрытой проводку называют в том случае, если кабель находится под гипсокартоном, штукатуркой, напольным покрытием. Такой вариант укладки кабеля имеет массу преимуществ в эстетическом плане. Используют исключительно внутренние и встроенные конструкции. Существуют и недостатки:

• высокая стоимость укладки и последующих отделочных работ;
• низкий уровень охлаждения провода в момент прохождения электрического тока;
• проблематичность замены провода.

Открытая проводка – принцип укладывания кабеля поверх стен. Провод крепится к поверхности посредством скоб. Такой вариант элементарен с точки зрения монтажа, но имеет высокую пожарную опасность и портит внешний вид помещения. Желательно использовать накладные конструкции. Еще один недочет: провод легко повредить в результате механического воздействия.

Установка выключателя закрытого типа

Для монтажа закрытого вида штробят отверстие в стене, в который будет установлен подрозетник. По внешнему виду он напоминает стакан и сделан из пластика или металла. На дне он имеет отверстие для вывода проводов. Обычно, длину провода оставляют около 10 см.

Установка приборов света требует определения проводов, которые находятся под напряжением. Часто, в домашних условиях используют однополюсные указатели. Эту процедуру выполняют с целью обнаружения полного подхода электричества к проводам, так как отключение света не гарантирует отсутствия тока.

Затем отключают ток и снова проверяют напряжение. В зависимости от цены и стран производителей они отличаются по качеству. Самые экономичные варианты, цена которых около 100 рублей, состоят из скобы, которая удерживает его внутри стакана и двух винтов, закрепляющих конструкцию. Имеется два винта, удерживающих провода фазы. Что включает в себя установка выключателя света:

1. определить напряжение в проводах, а точнее, в фазе. Разобрать его, сняв с кнопки рамку. Винты, находящиеся под клавишей соединяют конструкцию с внешней стороны. Их следует открутить.
2. винты, которые фиксируют провода фазы, следует также снять.
3. следующий этап — это зачистка кабелей от изоляции. Для этого необходимо правильно надрезать провод сверху и счистить изоляцию на сантиметр.
4. зачищенный кабель фазы вставить в отверстия для проводов, так, чтобы провод немного не заходил в паз. Следует заметить, чтобы установка была более удобной, и понятной, места входа и выхода проводов отмечены буквами и цифрами.
5. 5. правильно закрутить все винты, соединяющие провода и кнопку. Проследить, чтобы соединение было прочным и выключатель плотно подходил к стене и не болтался.
6. 6. просматриваем насколько ровно установлен прибор.
7. 7. для устойчивой фиксации механизма предусмотрены специальные скобы. При вкручивании винтов можно регулировать коробку как нужно. Далее проверить коробку на надежность монтирования.
8. 8. если, все сделано правильно, то установить декоративную рамку, прикрутив винтами.
9. 9. заключительный этап-установка клавиши.

Монтаж завершен.

Более дорогие варианты имеют отличия при установке и соединению частей конструкции. Аналогичным образом, проверяем напряжение и только после этого отключаем подачу тока. У дорогостоящих выключателей рамка заранее отсоединена от клавиши.

Для начала, нужно подготовить место для крепления конструкции. Для этих целей в магазинах продается подрозетник из пластика. Его вставляют в углубление в стене и закрепляют алебастром. Смесь необходимо развести небольшим количеством воды, все быстро перемешать. Учитывайте, что алибастр быстро густеет и застывает, поэтому работать с ним нужно очень быстро. Раствор лучше разводить в небольших количествах.

Подрозетник имеет несколько отверстий.

• Снять клавишу.
• Подрозетник имеет указатели для вхождения проводов. Обозначается латинской буквой L- это вход. Стрелка вниз указывает выход. Оголенные провода вставляют в отверстия и смотрят насколько прочно они в них закреплены. Потянуть за провода. Если показалось, что они непрочно затянуты, то расслабьте их с помощью рычага, который находится сбоку. Устанавливать выключатель необходимо горизонтально.
• Конструкцию с проводами вставить в подрозетник и снова закрепить винтами, проверив ее ровное положение.
• Рамка в таких выключателях просто защелкивается.
• Закрепить клавиши.

Выключатель готов к работе.

Подсоединение электроприборов

Для подключения электрических приборов и вспомогательных средств нужно знать технику безопасности и принципы правильного соединения цепей.

Для любого соединения проводов необходимо зачистить их концы с помощью острого ножа. На расстоянии 1,5–2 сантиметра от конца нужно сделать круговой надрез изоляции и плоскогубцами потянуть изоляцию на себя. Она должна легко отделиться.

Сейчас есть множество удобных контакторов, которые позволяют сделать подключение без пайки. С их помощью можно как подключить патрон для лампочки, так и целую люстру. Если контакторов нет, допускается скрутить зачищенные концы проводов, заизолировать их и надеть специальные колпачки. Такой способ не подходит только если требуется соединить провода из разных материалов.

Подключение одноклавишного выключателя

Перед тем как подключить выключатель к лампочке, нужно еще раз удостовериться в безопасности. Перед отключением электричества нужно убедиться в работоспособности индикаторной отвертки, прикоснувшись ей по очереди к каждому из отверстий в розетке. Индикатор должен загореться в одном из гнезд.

Отключив подачу электропитания в помещение, перед взаимодействием непосредственно с токоведущими проводами нужно еще раз проверить отверткой отсутствие фазы на них, а после этого, прикоснувшись тыльной стороной ладони к проводнику. Даже если все манипуляции с устранением опасности не привели к успеху, такое прикосновение к проводу под напряжением не будет иметь серьезных последствий.

Существует самый простой вариант, как подключить выключатель света на одну лампочку. Для того чтобы лампа засветилась, необходимо правильно подать на нее напряжение, то есть включить ее между фазой электрической сети и нулем. Прерыватель, он же выключатель, обязательно должен разрывать фазовую цепь, таким образом обеспечивается пожарная безопасность.

По схеме подключения выключателя к лампочке видно, что ноль и фаза электропроводки приходят в распределительную коробку. Далее нулевой провод уходит на соединение с лампой, а фазовый – на размыкающий контакт выключателя. Соединение второго контакта прерывателя с лампой также можно увидеть на схеме. Необходимо присоединить все токоведущие элементы так, как показано на схеме, сделать скрутки и спайки жил и заизолировать их изолентой или специальными колпачками.

После того как вам удалось провести все подсоединения, необходимо закрыть распределительную коробку, правильно повесить лампу и абажур и установить выключатель. Внешний выключатель устанавливается просто – нужно присоединить его корпус к стене посредством шурупов. Для внутреннего выключателя порядок действий таков:

1. Установить в углубление в стене подрозетник (стакан);
2. Вывести провода, идущие к выключателю;
3. Снять лицевую часть прерывателя;
4. Присоединить выключатель к токоведущим частям, соблюдая схему и технику безопасности;
5. Ослабить винты, разгибающие «лапки» прерывателя так, чтобы он проходил в стакан;
6. Установить выключатель в подрозетник;
7. Затянуть винты, держащие «лапки» и проверить надежность установки конструкции;
8. Закрепить лицевую часть выключателя.

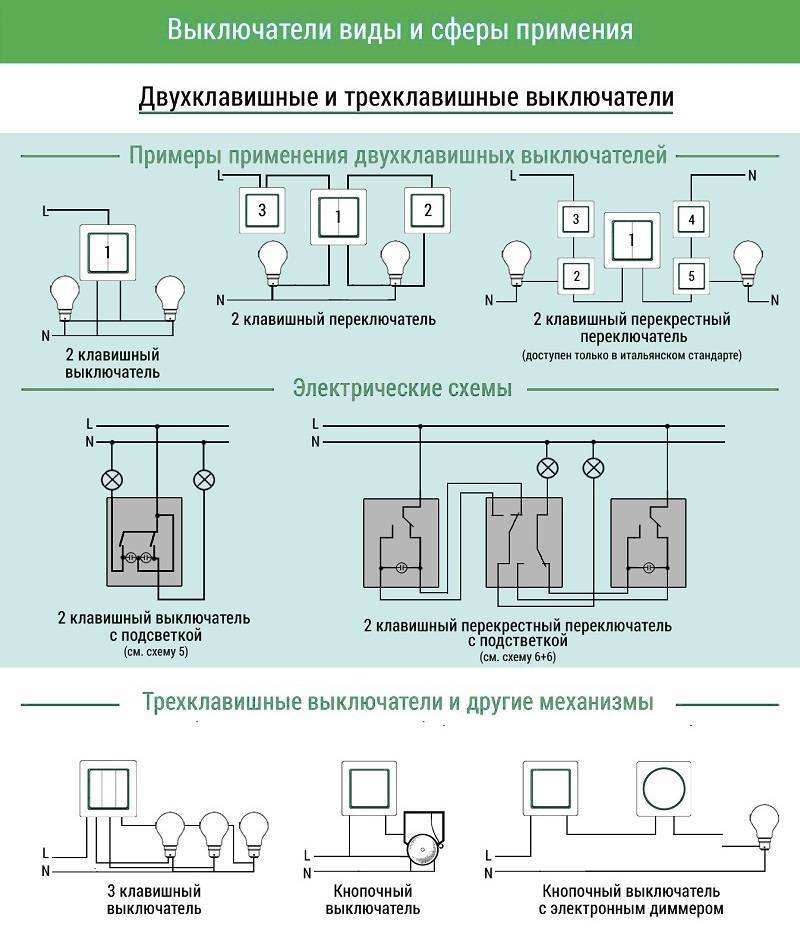

Установка двухклавишного прерывателя

Отличие установки «двухклавишника» в том, что схема соединения его с источниками света усложняется. Такие выключатели используются для того, чтобы присоединить люстру, имеющую несколько режимов работы, или чтобы можно было раздельно включать разные лампочки, вмонтированные в потолке, или для того, подать питание в несколько комнат с одной электроцепи.

Схема подключения лампочки через выключатель, имеющий две клавиши, весьма похожа на схему с одноклавишником. Различие заключается в том, что на прерывателе цепь разделяется на две ветви, в каждой из которой установлена группа ламп, включающихся независимо и параллельно питающему напряжению.

Если разные группы ламп подключаются в одной люстре, то нужно объединить их общие выводы и соединить их с нулевым проводом, идущим от распределительной коробки. Обычно все провода маркированы цветом. Нулевой, как правило, имеет синий цвет. При сомнениях всегда можно прозвонить цепь мультиметром. Оставшиеся выводы (фазовые) нужно подключить соответственно к двум жилам, идущим на прерыватель.

Если группы ламп находятся в разных комнатах, то нужно также найти их общие контакты (по цвету или мультиметром) и объединить их в одну цепь, идущую к нулевому проводу в распределительной коробке. Фазовые выводы надо соответственно направить к выключателю.

Установка и видео-инструкции

При монтаже системы управления светом наибольшее внимание надо уделять:

• Правильному соединению элементов в коробке (блоке) распределения.
• Правильному подключению самого выключателя.

Схема подключения одноклавишного выключателя к лампочке:

Для выполнения первого правила надо сделать следующие операции:

• Определить фазовую линию, подходящую с сетевой стороны. Для этого можно использовать пробник – отвертку с неоновой лампочкой. Если поднести пробник к фазе, то неоновая лампочка начнет светиться. Если же пробник поднести к нулю, то свечения не будет.
• Отключить питание на квартирном щите.
• Соединить фазу с одним из кабелей, идущих к выключателю.
• Соединить второй кабель, идущий от выключателя, с проводом, который подходит к центральному контакту цоколя осветительной лампы.
• Соединить с сетевым нулем провод, идущий от внешнего контакта цоколя.

Соединение зачищенных концов можно осуществлять различными способами:

• скруткой и последующей пайкой с дальнейшим изолированием этого места лентой или специальными колпачками;
• винтовыми или болтовыми зажимами;
• с помощью клеммных колодок;
• пружинными зажимами, например, типа Wago.

Наиболее надежный контакт в данном случае обеспечивает первый вариант. Винтовые и болтовые соединения надежны, но при их выполнении возможны повреждения соединяемых элементов. Пружинные зажимы можно выполнить очень быстро, но со временем пружины ослабевают, что приводит к искрению и подгоранию.

Для выполнения второго правила надо выполнить такие операции:

Снять клавишу устройства с применением отвертки с тонким жалом

При этом следует учитывать, что современные пластмассовые корпуса приборов имеют очень хрупкое строение, поэтому действовать надо осторожно.

Укрепить накладной вариант прибора шурупами на деревянном подрозетнике. Винтами подсоединить к контактам проводники, идущие от блока распределения.
При скрытой проводке вначале произвести подключение проводов

Затем корпус установить в нишу стены и закрепить его специальными лапками путем затягивания винтов крепления.
Установить клавишу на место.

Узнайте из этого видео, как правильно подключить одноклавишный выключатель света:

В следующем видео мы расскажем, как правильно установить одноклавишный выключатель:

В заключение надо включить автомат на щитке и проверить работоспособность системы и ее регулировку.

Подведем итоги. Для управления отключением потребляющих электроэнергию средств, например освещения, используются одноклавишные выключатели. Такие аппараты включаются в фазовый провод последовательно со средством освещения.

Монтаж системы отключения устройств, использующих электроэнергию, производится с использованием специальной распределительной коробки.

Прибор необходимо выбирать таким образом, чтобы его предельные электрические характеристики были равны или больше таких характеристик потребителей тока.

Инструменты

Кабель питания, относящийся к розетке, пройдет через накладной выключатель, чтобы не делать петлю и не увеличивать площадь монтажа Выбранная модель выключателя — Schneider Electric — имеет пластиковый корпус и степень защиты ip Если же вы собрались заменить старый выключатель, перед тем, как идти в магазин, снимите его и посчитайте провода.

Еще раз хотим напомнить, все работы по присоединению проводов в распредкоробке, подключению выключателя и светильников должны начинаться только после снятия напряжения сети. Статья делится на два этапа: Первый этап — теория, или как выглядит схема подключения переключателя с лампой.

Прежде всего, следует обесточить помещение и принять меры от случайного включения автомата. Для приведенной выше схемы в рассмотренном примере добавим еще два элемента, которые, возможно и не будут использоваться в случае наличия автоматического выключателя, но стоит всё-равно упомянуть их. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

Всегда первое, что нужно делать перед электромонтажными работами — выключить напряжение в домашнем коммутационном щитке. После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Например, пункт 7.

Навигация по записям

Электропроводка может быть открытой наружной или скрытой. На самом деле для более-менее знающего в технике человека это является простым делом, которое требует только: базовых знаний об электричестве и работе выключателя, плоская и крестовая отвертка, индикатор напряжения необязательно. Соединить фазу с одним из кабелей , идущих к выключателю. С люстры отходит общий провод, соединенный с нулем.

При добавлении новых проводов скрутка делается при помощи плоскогубцев. Посоветуйтесь с продавцом Это достаточно важный момент. Сосчитайте количество проводов Если в открытой или скрытой проводке два провода, — она рассчитана только на одноклавишный выключатель.

От него отходят два провода, которые приходят на лампы. Это легко можно сделать, заведя в распределительную коробку ещё один кабель. Они отличаются своей конструкцией в части установки их на стену. Перед началом работы нужно обязательно отключать питание сети. Пружинные зажимы можно выполнить очень быстро, но со временем пружины ослабевают, что приводит к искрению и подгоранию.

После подключения проводов к механизму выключателя вставляем рабочий блок в монтажную коробку, надеваем сверху корпус, фиксируем клавишу Все элементы схемы подключили, осталось соединить провода в распределительной коробке. Кроме того, в верхней и нижней частях находятся пластиковые серые элементы для защёлкивания корпуса.
(Беларусский) Установка выключателя одноклавишного + схема

https://youtube.com/watch?v=Nd_Jq7sxvfs

Выбор места установки

Место установки любого электрического выключателя света регламентируется Правилами устройства электроустановок (ПУЭ). Пункт 7.1.51 рекомендует устанавливать эти электроприборы на высоте 1 м на входе в помещение со стороны ручки двери. Конкретных указаний на высоту и месторасположение коммутационных устройств в квартирах и домах нет, кроме одного – расстояние до труб газоснабжения должно быть не менее 50 см. В остальном можно руководствоваться соображениями личного удобства (во многих случаях 1 м от пола – как раз наиболее комфортно). Но если речь идет о детских учреждениях, то Правила строги – монтаж выключателя надо выполнять на высоте не менее 1,8 м.

Важно! Пункт 7.1.52 ПУЭ запрещает устанавливать выключатели освещения во влажных помещениях (ванных, душевых и т.д.). Исключение – умывальники и зоны 1 и 2 по ГОСТ Р 50571.7.701-2013. В них можно ставить выключатели под потолком со шнуром

В них можно ставить выключатели под потолком со шнуром.

Зона 0	Зона 1	Зона 2	Зона 3
Внутри ванны и душевой кабины	Границы по высоте — снизу пол, сверху – плоскость, параллельная полу на высоте 2,25 м.
По вертикали — внешней вертикальной плоскостью ванны или душевого поддона или вертикальной плоскостью на расстоянии 0,60 м от душевого разбрызгивателя (для душа без поддона).	По вертикали — внешней поверхностью зоны 1 и параллельной ей вертикальной плоскостью на расстоянии 0,60 м.	По вертикали — внешней поверхностью зоны 2 и параллельной ей вертикальной плоскостью на расстоянии 2,40 м.

Подготовка места установки выключателей

Перед началом монтажа выключателей необходимо правильно подготовить место их установки. Это поможет обеспечить надежность и безопасность работы электрической системы. В данном разделе мы рассмотрим основные требования и правила подготовки места установки выключателей в соответствии с ГОСТом.

1. Выбор места установки. Место установки выключателя должно быть выбрано таким образом, чтобы он был доступен для обслуживания и контроля. Выключатель должен быть установлен на уровне глаз оператора для удобства использования. Также необходимо учитывать защиту от пыли, влаги и механических повреждений.

2. Проверка электрической панели. Перед установкой выключателя необходимо проверить состояние электрической панели, к которой он будет подключаться. Панель должна быть безопасной с точки зрения электрической безопасности и иметь необходимые разрядники и предохранители.

3. Подключение к электрической системе. Подключение выключателя к электрической системе должно производиться в соответствии с ГОСТом и электротехническими правилами. Провода должны быть надежно закреплены и защищены от перегрева или короткого замыкания.

4. Использование качественного материала. Для установки выключателей следует использовать качественный материал, который обеспечит надежность и долговечность работы. Контактные элементы должны быть изготовлены из материалов, обладающих низким сопротивлением и высокой электропроводностью.

5. Проверка установки. После установки выключателя необходимо провести проверку его работы. Для этого следует подключить электропитание и проверить функционирование и безопасность выключателя при различных режимах работы.

Важно соблюдать все указанные требования и правила при подготовке места установки выключателей. Это позволит обеспечить надежную и безопасную работу электрической системы и продлить срок службы выключателей

Правила монтажа розеток и выключателей

Чтобы устанавливаемая система служила долго важно верно выбрать подключаемые провода и кабели, и уложить их как надо

Для этого стоит принимать во внимание:

1. Мощность всех будущих энергопотребляющих приборов в квартире или доме. Показатели всех устройств просто складываются вместе. Необходимо знать и какова предельная мощность выделенная сетью.
2. Выбор типа провода или кабеля зависит от метода их укладки: открытого или внутреннего. Необходимо определиться, какая прокладка подходит конкретному месту электромонтажа.
3. При прокладке проводки не стоит укладывать провода, переплетая пучками.

Проверка качества монтажа и испытания выключателей

Контроль качества монтажа и испытания выключателей имеет особое значение для обеспечения безопасной эксплуатации электроустановок. В случае неправильного монтажа или повреждения выключателей, возможны сбои в работе всей системы, а также угроза возникновения пожара и поражения электрическим током.

Для обеспечения качества монтажа и испытаний выключателей необходимо соблюдать следующие требования и правила:

1. Проверка идентификации выключателей. Каждый выключатель должен иметь маркировку, на которой указаны его характеристики и технические данные. При монтаже необходимо проверить соответствие маркировки фактическому выключателю.
2. Проверка состояния изоляции. Осуществляется измерением сопротивления изоляции выключателя с помощью специального прибора. Значения сопротивления должны соответствовать установленным нормам.
3. Проверка заземления. Выключатель должен быть надежно заземлен и иметь низкое сопротивление заземления. Для проверки используются специальные приборы.
4. Соблюдение требований к расстоянию между проводниками. При монтаже выключателей необходимо учитывать минимальное расстояние между проводниками, чтобы избежать возникновения короткого замыкания.

После монтажа выключателей необходимо провести испытания для проверки их работоспособности и соответствия требованиям:

• Испытание на герметичность. Проводится для выключателей, которые предназначены для использования во влажных помещениях или снаружи. Выключатель помещают в контейнер с водой, исключая попадание влаги внутрь устройства. Проверяется отсутствие протечек и повреждений.
• Испытание на перегрузку и короткое замыкание. Проводится с помощью специального испытательного оборудования. Выключатель подвергается воздействию значительного электрического тока, чтобы проверить его надежность и работоспособность в условиях перегрузки или короткого замыкания.
• Испытание на длительную работу под нагрузкой. Проводится для проверки надежности и стабильности работы выключателя в течение продолжительного времени. Выключатель подключается к источнику питания и оставляют включенным в течение нескольких часов или дней.

Проверка качества монтажа и испытания выключателей являются важными этапами процесса установки и обслуживания электроустановок. Соблюдение всех требований и правил позволит обеспечить безопасную эксплуатацию электрооборудования и предотвратить возникновение аварийных ситуаций.

Типичные ошибки при монтаже

Наиболее часто при монтаже электропроводки, а в частности подключении автомата, допускаются следующие ошибки:

1. Питающий провод заводится снизу. Несмотря на то, что правилами ПУЭ такой вариант электромонтажа не запрещен, мы все же не рекомендуем осуществлять подключение автоматического выключателя снизу, тем более что даже на передней панели корпуса указана схема, на которой место установки неподвижного контакта – сверху (как показано на фото ниже).
2. Контакты слишком сильно зажимаются фиксирующим винтом. Не нужно этого допускать, ведь в результате Вы можете не только повредить жилу кабеля, но и деформировать корпус изделия.
3. Проводники неправильно соединяются. Обязательное условие – фазу нужно подключить под фазой, ноль под нулем (если используется двухполюсный выключатель). Сразу же рекомендуем ознакомиться с материалом: цветовая маркировка проводов.
4. Вместо одного двухполюсного автомата используются два однополюсных. Это категорически запрещено, т.к. фаза и ноль должны разъединяться одновременно.
5. При фиксации жилы в посадочное место попадает изоляция. Обязательно зачищайте провод настолько, насколько требует паспорт модели. Если вы придавите винтом изоляцию, контакт проводника ослабнет, вследствие чего будет происходить нагревание жилы и дальнейшие неблагоприятные последствия. Для данного мероприятия рекомендуем использовать специальный инструмент для снятия изоляции.
6. Неправильно осуществляется выбор автоматического выключателя, в частности изделие не способно выдержать поступаемые нагрузки. В этом случае для начала необходимо правильно рассчитать сечение кабеля и согласно расчетным характеристикам выбрать подходящую модель.
7. При расчете подходящего автоматического выключателя значение округляется в большую сторону. К примеру, Вы посчитали, что токовая нагрузка на изделие составляет 19 Ампер. По простейшей логики электрики-новички идут в магазин и приобретают для подключения аппарат ближайшего значения — на 20 Ампер. Это огромная ошибка, т.к. рассчитанное значение является номинальным, и получается, что срабатывание защиты будет осуществляться при небольшой перегрузке проводки. Лучше приобретать выключатель с показателем в 16 Ампер, так электропроводка прослужит дольше.

Еще один важный момент, на тему которого ведется множество дискуссий — можно ли подключить автомат перед счетчиком электроэнергии или делается это только после него? Ответ — можно, и даже нужно, главное купить специальный бокс, который пломбируется представителями энергосбыта. Установка вводного автомата перед электросчетчиком позволит производить безопасную замену устройства контроля электричества как в частном доме, так и квартире.

Вот, собственно, и есть правила установки и подключения электрического автомата своими руками. Теперь перейдем к основной теме статьи.
