Шаг 3. Монтаж секционных ворот своими руками
Прежде чем приступать непосредственно к монтажу подъемных ворот для гаража, советуем еще раз оценить свои знания и навыки. При установке таких сложных конструкций, как секционные ворота, важна каждая деталь, а любая ошибка может обернуться последующим дорогим ремонтом. Поэтому, если вы не уверены в своих силах на 100%, лучше обратитесь к специалистам. Например, у официальных представителей ГК «АЛЮТЕХ» в каждом регионе есть профессиональные монтажники, которые выполнят установку по всем правилам.
Если же вы решите все делать своими силами, сразу следует внимательно изучить монтажную инструкцию и проверить наличие всех комплектующих, а также подготовить необходимые инструменты.

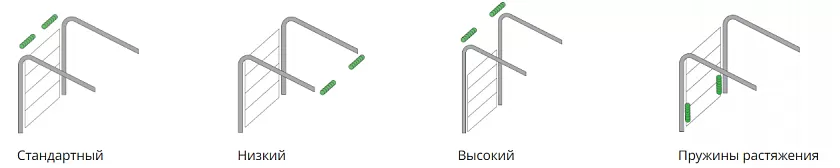

Далее переходим к выбору типа монтажа (рис. 5). Он зависит от высоты перемычки и, в свою очередь, влияет на стоимость изделий.
рис. 5
Идеальный вариант для установки гаражных ворот с электроприводом — притолока высотой не менее 210 мм. Она позволяет использовать самый надежный тип монтажа — стандартный.
Если же высота перемычки имеет иные размеры, можно выбрать один из трех других типов монтажа.
При монтаже с пружинами растяжения балансировочный механизм располагается по обеим сторонам вдоль полотна. Минимальная притолока — 100 мм для ручного и 140 мм — для автоматического управления.
В помещениях с низкими потолками применяют низкий монтаж. Притолока — от 100 мм для ворот с ручным управлением и не менее 140 мм — для ворот, оборудованных автоматикой.
Для помещений с высокими потолками следует выбирать высокий монтаж. Минимальная притолока — 500 мм независимо от способа управления воротами.
В каждой из представленных выше видеоинструкций наглядно продемонстрирован алгоритм установки гаражных ворот премиальной серии Prestige от «АЛЮТЕХ». В частности, в роликах отражены следующие шаги:
- работы, которые выполняются перед монтажом,
- сборка вертикальных направляющих и их крепление к проему,
- сборка и крепление горизонтальных направляющих к потолочным конструкциям,
- сборка и установка торсионного вала/пружин растяжения,
- монтаж нижней секции и полотна ворот без калитки,
- установка элементов управления воротами,
- регулировка натяжения пружин,
- установка ограничителя хода полотна и блока ручного подъема,
- снятие защитной пленки.
Требования к проему и его подготовка
Установка секционных ворот требует предварительной подготовки проема. Проем во-первых, должен иметь достаточную несущую способность, во-вторых, по сторонам и вверху должно быть достаточно места для установки направляющих, и в третьих, он должен быть ровным. Давайте разбираться по порядку.
Чтобы было понятнее, почему установка секционных ворот возможна только на ровные стены
Несущая способность и способы ее корректировки
Если стены, к которым будут крепится секционные ворота, сложены из полнотелого кирпича, бетона, шлакоблока, даже ракушняка, крепление направляющих возможно. Для этих материалов обычно используют анкера или дюбеля. Хуже, если стены сложены из пустотелого щелевого кирпича, пеноблока. В них тяжелую конструкцию без доработки не поставишь. Придется делать усиление проема. Есть два способа:
- Сделать усиление проема из металлических уголков и крепить систему к ним. Все будет держаться, но затраты высоки.
- Оштукатурить стены и попытаться закрепиться в штукатурный шов. Если что-то пойдет не так, можно еще использовать химические анкера. Этот вариант дешевле, но не самый надежный, так что лучше его не использовать.
К усилению несущей способности стены лучше подойти серьезно и сделать-таки каркас из уголков. Да, это недешево, но ворота ставятся не на один день, и не на один год, так что затраты оправданы.
Способы усиления проема если стены сделаны из щелястого кирпича или пенобетона
Если гараж планируется отапливать, при усилении при помощи уголков, не забудьте под металл положить теплоизоляцию. В данном случае лучше всего подойдет картон из стекловолокна. При малой толщине он имеет хорошо предотвращает утечку тепла.
Если места для монтажа конструкции недостаточно
Бывает и так, что вверху или по бокам не хватает места для установки конструкции. Если слишком мала притолока, есть штатное решение — фальшпанель. Она сделана из того же материала, что и полотно ворот, крепится в проеме к несущей балке. Тем самым уменьшается высота ворот, но появляется возможность установить более удобную в монтаже систему стандартного подъема.
Вот что такое фальшпанель. Она может крепиться по-разному
Бывает и так, что не хватает расстояния не только вверху, но и по бокам. Обычно этой болезнью страдают металлические гаражи.
В металлических гаражах обычно нет ни расстояний сбоку, ни сверху. Надо сварить такой каркас и к нему прикрепить ворота,зазоры заделать и утеплить
Самый удобный метод коррекции размеров проема ворот в том случае — приварить по периметру профилированную трубу требуемого сечения. Сечение выбирается так, чтобы было достаточно места и вверху, и по бокам. Еще вариант — сделать как на фото выше — сделать ворота не на всю ширину гаража.
Выравнивание проема и потолка
Кроме несущей способности и параметрам проема, необходимо проверить, чтобы его поверхность была ровной и гладкой. Также должны быть выровнены стены вокруг проема и две полосы на потолке. К ним будет крепиться система направляющих, все они должны быть ровными, и лежать в одной плоскости.
Требования к проему для установки секционных ворот
Минимальная ширина полосы, на которой не должно быть отклонений — 210 мм. Это при монтаже стандартной комплектации и стандартного подъема. Для других систем требуется чуть больше. Так что можно вывести сразу около 300 мм. Точно не ошибетесь.
Для выравнивания стен из бетона, кирпича, строительных блоков используют штукатурку по маякам. Поверхность проверяют во всех плоскостях. Установка секционных ворот начинается после того, как штукатурный раствор высохнет.
Замеры и размеры
Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово секционные
. При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово подъемные
— они поднимаются вверх.

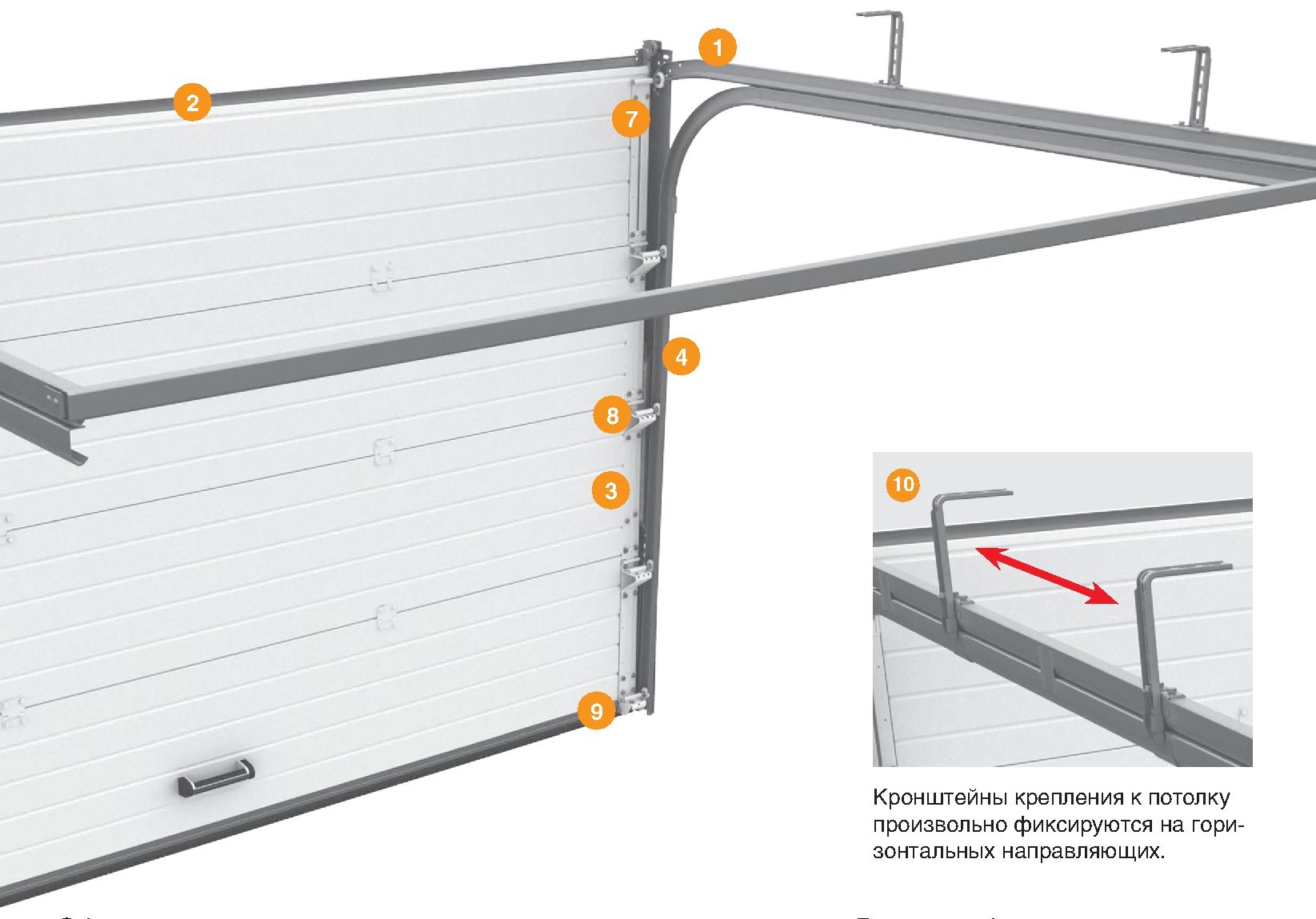

Общее устройство секционных ворот с торсионными пружинами
Секционные ворота состоят из двух частей — полотна и направляющих, по которым полотно движется при открывании/закрывании. Чтобы установка секционных ворот своими руками прошла без проблем, надо тщательно провести замеры проема. В этой части ничего особо сложного нет. Нужна только рулетка, отвес, если есть — лазерный уровень.
С терминологией все понятно, конструкция в общих чертах ясна, теперь более подробно о замерах и подготовке проема, без которых установка секционных ворот обойтись просто не может.
Что и зачем измерять
Чтобы заказать подъемно-секционные ворота, надо измерить следующие расстояния (показаны на рисунке):
- Высота (H) и ширина (B) проема. Тут, вроде, все понятно, измерения простые. Но, для нормальной работы ворот, плоскости проема должны быть параллельны. Боковые стенки должны быть строго вертикальными, пол и перемычка — строго горизонтальными, без отклонений и провисаний. В вертикальности и горизонтальности можно убедиться при помощи уровня, отвеса. Также можно проконтролировать параметры проема, проведя изменения в нескольких точках. Если данные совпадают до миллиметра, все хорошо. Если нет, придется проем готовить — выравнивать и только после этого измерять и заказывать секционные ворота.
Какие параметры нужны и важны
При стандартном монтаже установка секционных ворот не затрагивает проем
Еще раз обращаем ваше внимание: на последний параметр стоит обратить внимание — глубина помещения, в который устанавливаются секционные ворота, не может быть меньше этой величины
При установке привода
Если же планируется автоматическое открывание и привод обычный, потребуется место еще и для него (на рисунке ниже оно обозначено буквой W).
Пространство внутри помещения должно быть достаточно для монтажа системы направляющих и привода, если используется автоматизированная модификация
Чтобы вы могла ориентироваться, для установки привода на потолке, минимальная глубина помещения должна быть от 3290 мм до 4400 мм (для разных систем подъема). Для менее глубоких помещения есть другой выход — установка осевого привода. Он дороже, но мощнее и место для установки требует только сбоку от проема.
Это все необходимые замеры. Как видите, все несложно
Но при этом очень важно, чтобы проем ворот был ровным, без значительных отклонений. Также важно состояние пола и потолка (в районе установки ворот)
Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие. Пол должен тоже быть ровным чтобы раму не перекосило. Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота.
Самостоятельный процесс монтажа
Правильный монтаж подобных систем выполняется в несколько последовательных действий:
- Выполнение работ по подготовке гаражного проема.
- Сборка рамы для ворот с последующим ее креплением к проему.
- Установка механизма и самого полотна.
- Регулировка установленной системы.
Инструменты для монтажа ворот
Не лишним будет подготовить инструменты, которые необходимы в ходе выполнения данной задачи: перфоратор или перфодрель, гидроуровень и ручные строительные уровни, наборы сверл (для монолитных конструкций с победитовыми напайками), электрическая шлифмашина и ручной электролобзик, наборы накидных и торцевых ключей. Прежде чем начать работу следует убедиться в полной комплектации поставки ворот, в противном случае придется заниматься поиском и покупкой недостающих деталей.
Сколько стоят автоматические распашные ворота?
Стоимость автоматических распашных ворот зависит от многих факторов, таких как их размер, материал, механизм открывания, тип автоматики, прочность, дизайн и т.д. Поэтому точную цену назвать достаточно сложно. Однако, можно рассмотреть некоторые факторы, которые могут влиять на цену:
Материал: Стоимость автоматических распашных ворот может значительно отличаться в зависимости от материала. Например, ворота из металла могут стоить дешевле, чем ворота из дерева или алюминия.
Размер: Цена ворот будет зависеть от их размера, поскольку это влияет на затраты на материалы и производство.
Механизм открывания: Стоимость ворот может меняться в зависимости от того, какой механизм открывания используется. Это может быть гидравлический, электрический, механический или другой.
Установка: Стоимость установки автоматических распашных ворот может также значительно отличаться в зависимости от сложности монтажа и удаленности места установки.
В целом, стоимость автоматических распашных ворот может начинаться от нескольких тысяч долларов и варьироваться до нескольких десятков тысяч долларов за более крупные, более сложные или дизайнерские ворота. Лучше всего обратиться к производителю или поставщику ворот, чтобы узнать точную цену на автоматические распашные ворота, соответствующие вашим требованиям.
Расчёт материала и подготовка инструментов
Распашные ворота, которые устанавливают гораздо чаще, чем откатные или подъёмные конструкции, собираются из следующих компонентов:
- засов;
- опорные столбы, на которых будут держаться створки;
- каркас из металлических элементов;
- створки;
- петли для гаража;
- ручки на двери;
- два электрических привода.
Кроме того, понадобятся различные материалы и крепёжные элементы:
- прутья арматуры диаметром 1,4 см;
- две железные трубы с разным сечением (60х40 мм и 40х20 мм);
- листы материала для обшивки створок;
- 2 трубы, сечение которых составляет 10х10 см;
- раствор из цемента и песка;
- растворитель, грунтовочный состав и алкидная эмаль;
- электрод;
- трёхпроводный кабель;
- саморезы для крепления металлических деталей;
- монтажные пластины (для приводов);
- кронштейны и дюбели;
- поливинилхлоридные трубки с изоляционным материалом внутри.
Для изготовления каркаса и створкок распашных ворот нужны металлические трубы различного сечения
Чтобы смонтировать ворота и установить автоматику, нужны определённые инструменты:
- угловая шлифовальная машинка;
- лопата;
- сварочный аппарат;
- дрель;
- шуруповёрт;
- измерительная лента, строительный уровень и линейка;
- щётка для обработки металла;
- кисть для лакокрасочных работ;
- индикаторная отвёртка;
- изоляционная лента;
- молоток и плоскогубцы;
- устройство защитного отключения.
Разновидности конструкции
Современные секционные ворота подойдут для помещений всех типов.
Варианты ворот
Конструкции вертикального подъема
Предназначаются для гаражей с большой высотой подъема. Продаются исключительно в строительных гипермаркетах и отличаются тем, что занимают минимальное пространство при установке.
Конструкции высокого подъема
Такие ворота стоят дороже и используются там, где небольшая высота не позволяет выполнить вертикальное поднятие полотна. Высокая цена объясняется применением подвесных кронштейнов, специальных направляющих и большого количества расходных материалов.
Конструкции стандартного подъема
Используются в помещениях, которые полностью готовы к установке, с минимальной высотой притолоки минимум 18 см. Все элементы выполняются из нержавеющей стали. Самый простой и удобный вариант, оттого наиболее популярный.
Конструкции низкого подъема
Низкоподъемные ворота целесообразны в условиях ограниченной высоты проема (притолоки). К потолку крепятся контрольные элементы и торсионные пружины, и если он низкий, то весь аппарат фиксируется на тыльной части направляющих. Если говорить более конкретно, то такой аппарат состоит из:
- торсионного вала;
- наматывающих шкивов;
- балансировочных пружин.
После выбора подходящей конструкции можно приступать к подготовительным работам.
Разновидности конструкции секционных ворот
Секционные ворота с калиткой Различают секционные модели по назначению:
- Гаражные – имеют небольшие размеры, так как рассчитаны на частные гаражи или стоянки в торговых центрах. Крепление потолочное. Секции изготавливаются из сэндвич-панелей разного вида, так как они обеспечивают теплоизоляцию бокса. Модели весьма привлекательны. Часто имитируют деревянную обшивку, могут иметь рельефную необычную фактуру. Управляются вручную или с помощью автоматики.
- Промышленные – рассчитаны на эксплуатацию в тяжелых условиях. Они не всегда утеплены, но обеспечивают максимальный уровень защиты от химически агрессивных веществ, обеспечивают высокую герметичность при закрывании и чаще всего выступают элементом шумоизоляции. Типоразмеры разнообразны. Промышленные ворота обязательно оборудуются электроприводом, а также усиленной цепной системой, что позволяет открыть тяжелую створку при отключении электричества.
- Модели с калиткой – дорогая разновидность. Калитка обустраивается прямо в полотне створки. Состоит из секций и изгибается, поэтому имеет сложную конструкцию. Однако для частного дома или небольшого предприятия такой вариант наиболее удобен.
Выпускает секционные ворота множество российских и зарубежных компаний.
Стоимость
Каждого владельца гаража, который решил сменить старые распашные ворота на секционные, интересует вопрос: сколько будет стоить конструкция? На рынке можно найти разнообразные модели от многочисленных производителей. Конечно же, изделия с коваными деталями, элементами авторского дизайна или из дорогих материалов обойдутся намного дороже обычных моделей.
Самыми популярными являются секционные ворота стандартного подъема. Они окрашены в разные цвета. Любой желающий может подобрать цвет под интерьер, нанести рисунок или сделать покрытие «под дерево». Но эти «украшения» увеличивают цену на 30-40%.
Желающие сэкономить могут сделать ворота самостоятельно. Для этого придется купить необходимый материал. Можно приобрести готовые комплекты и просто собрать конструкцию дома. Стоимость такого набора – на 20-25% ниже цены готовых конструкций.
Устройство и принцип работы ворот с автоматикой
Конструкция и функционирование автоматических ворот определяется их типом. А створки, стоящие на территории дома, бывают:
- подъёмными (секционными, подъёмно-поворотными и рулонными);
- откатными;
- распашными.
Секционные ворота
Автоматические секционные ворота выглядят как конструкция с полотном, которое при открытии уходит вверх, то есть по специальным направляющим убирается под потолок помещения.
Секционные ворота абсолютно безопасны в эксплуатации, потому что при открывании полотно убирается наверх
К главным плюсам секционных ворот относят:
- компактность, ведь в открытом состоянии створки не уменьшают площадь гаража или другого здания;
- безопасность эксплуатации, так как поднимающееся полотно не может повредить капот автомобиля, что иногда случается при использовании распашной конструкции;
- защищённость от взлома на должном уровне;
- надёжная теплоизоляция.
Но у автоматических подъёмных секционных ворот есть и довольно существенный минус – возможность установки только в помещениях с небольшой площадью.
Подъёмно-поворотные ворота
Подъёмно-поворотные ворота с автоматикой отличаются от секционных конструкцией створки. Она представляет собой цельное полотно, закрывающее всё пространство проёма. Такая створка двигается вверх по направляющим и меняет своё положение с вертикального на горизонтальное. Ворота с цельным полотном характеризуются теми же преимуществами, что и секционная конструкция, но считаются лучшим вариантом, поскольку нисколько не выпускают тепло и эффективнее предохраняют помещение от проникновения злоумышленников.
Подъёмно-поворотные ворота пропускают меньше тепла и более вандалоустойчивы, чем секционные
Рулонные ворота (роллеты)
У автоматических рулонных ворот главный элемент – это мягкое полотно, произведённое из алюминиевых пластин, барабана, на который накручивается материал, и короба для защиты всей конструкции. Среди преимуществ таких ворот следует отметить:
- широкий размерный ряд (допустимая ширина полотна – 12 метров, а высота – 10 метров);
- компактность (в сжатом виде);
- возможность монтажа в любых помещениях, не исключая гаражи и торговые комплексы.
Правда, рулонные ворота нельзя назвать надёжными, так как их прочность весьма сомнительна.
Рулонные ворота могут закрывать большие проёмы, но они не обладают достаточной прочностью
Откатные ворота
Автоматические откатные ворота консольного типа состоят из полотна, которое предоставляет доступ в помещение, уходя в правую или левую сторону от проёма к стене здания или забору. Эта конструкция оснащена роликовыми опорами, частично спрятанными в фундаменте и ответственными за перемещение створки. Защитой роликам служит балка, предохраняющая от воздействия влаги.
Когда откатные ворота закрыты, полотно находится над проёмом – на расстоянии сантиметра от грунта. За открытие ворот отвечают специальные направляющие, прикреплённые к опорам ограждения или к стене помещения.
Створка откатных ворот перемещается по специальному рельсу, закреплённому на фундаменте
Владельцы зданий с откатными воротами обычно указывают на следующие неоспоримые достоинства конструкции:
- монтаж в проёме шириной до 12 метров;
- возможность легко открывать ворота как автоматически, так и вручную;
- безукоризненная теплоизоляция;
- идеальная прочность.
Распашные ворота
Распашные ворота с автоматическим приводом – это конструкция с двумя надёжными створками, которые держатся на шарнирах и крепятся по обеим сторонам проёма. Чтобы открыть такие ворота нажатием кнопки, требуется установить два электропривода. Распашная конструкция может предоставлять доступ в помещение, убирая створки как внутрь, так и наружу здания.
Створки распашных ворот могут открываться как внутрь проёма, так и наружу
К основным плюсам распашных ворот, работающих автоматически, относят:
- лёгкость сооружения;
- простоту монтажных работ;
- возможность использования в любых условиях.
Единственное, что говорит не в пользу распашных ворот, – это относительно неудобная эксплуатация.
Работа над дверным проемом
Важно подготовить дверной проем, а также помещение. Чтобы не происходило сбоев в работе конструкции, лучше больше уделить времени тому месту, куда она монтируется
Для этого заплечики и притолока располагаются в одной плоскости. Используя уровень, вымеряют горизонталь и вертикаль.
Потребуется необходимая глубина, иначе конструкция не сложится. Для этого высота ворот должна быть больше на 50 сантиметров, а если это секции с приводом, то 100 сантиметров. На потолке нужно будет сделать вход для запитки электроэнергией. Сечение провода лучше подобрать большим.
Вес таких ворот будет немаленьким, поэтому стоит укрепить потолок и притолоку, ведь нагрузка пойдет именно на них. Заплечики также должны быть прочными, потому что в процессе монтажа к ним будут фиксироваться направляющие. Есть низкий и высокий подъем – многое зависит от притолоки (ее размер – от 20 до 55 сантиметров). Монтаж промышленных секционных ворот производится таким же образом. Некоторые производят оштукатуривание проема для повышения теплоизоляционных свойств.
Основные шаги стоит выполнять строго по инструкции. Нужно стараться создать максимально надежную конструкцию, способную прослужить несколько лет.
Монтаж
После установки секционных компонентов своими собственными руками занимаются монтированием электрического привода, который отвечает за открытие и закрытие ворот. Установка электропривода проводится в несколько этапов:
- Сборка конструкции. Сначала собирается механизм и его направляющий привод. При выполнении сборки следят за тем, чтобы все компоненты были использованы.
- Установка направляющей. Ее монтируют в центральной части потолка и закрепляют шурупами. Работу следует контролировать уровнем, чтобы балка была ровно установлена.
- Монтаж привода. Собранный привод крепится к потолку с помощью крепежных кронштейнов навесного типа.
- Проверка. Последним этапом установки электропривода является проведение проводки. Все провода располагают в нижней части стенки и в потолке.
Преимущества автоматического управления
Дистанционное управление электроприводом делает доступным проезд в гараж без остановки машины. Стандартный радиус работы пульта ДУ обычно превышает сто метров. Датчики реагируют на любое препятствие, позволяя осуществлять остановку или обратное движение секционного полотна
Это очень важно для всех, но особенно, оценят такую функцию те, у кого в доме есть маленькие дети или домашние животные
Такого рода устройства гарантируют невозможность попадания в помещение посторонних людей. Наличие электроники позволяет не использовать другие запорные устройства. Однако на случай неожиданного отключения света, такие ворота оснащаются системой запасной разблокировки замков. Подобные охранные блоки могут объединять в себе общую охранную сигнализацию всей территории и дома.
Секционные подъёмные ворота постоянно совершенствуются, а популярность их растёт.
Подготовка к монтажу
Шаг 1: Проведите проверку проема, где будут установлены секционные ворота. Убедитесь, что проем соответствует размерам выбранных ворот.
Шаг 2: Очистите рабочую поверхность от грязи, пыли, мусора, и остальных предметов, мешающих монтажу ворот.
Шаг 3: Необходимо также выровнять поверхность, на которой будут установлены секционные ворота. В случае, если поверхность не равномерна, необходимо провести выравнивание.
Шаг 4: Подготовьте инструменты и материалы, необходимые для монтажа (отвертки, дрели, шурупы, гаечные ключи, уровень, лестница, профили, направляющие рельсы, крепежные элементы, уплотнительные резиновые материалы).
Шаг 5: Приобретите или заказавайте секционные ворота у надежного производителя, который гарантирует высокое качество продукции и проведение качественного монтажа в короткие сроки.
Выбор места установки
Перед установкой секционных ворот необходимо выбрать подходящее место для их установки
В первую очередь следует обратить внимание на дверной проем, в который будут устанавливаться ворота. Он должен быть достаточно большим, чтобы сооружение ворот могло свободно открыться и закрыться, а также быть обеспечен подходящей высотой и шириной
Кроме того, необходимо проверить, чтобы место установки было ровным, без грунтовых неровностей, залегания твердых грунтов и т.д. Только ровное место обеспечит правильное функционирование секционных ворот и обеспечит долгий срок их службы.
Также следует обратить внимание на наличие достаточного пространства для монтажных работ и обслуживания ворот в будущем: для этого необходимо оставить достаточный клиренс по бокам и сзади ворот. Учитывайте также условия окружающей среды: наличие токсичных газов, высокой влажности, агрессивной среды и т.д
может привести к дополнительным требованиям при монтаже и эксплуатации ворот.
Информацию о требуемых условиях для установки секционных ворот можно уточнить у производителя ворот или у специалистов по установке и обслуживанию воротных систем.
Необходимые инструменты
Для успешного монтажа секционных ворот вам потребуются следующие инструменты:
- Отвертка
- Дрель
- Плоскогубцы
- Мерный инструмент (линейка, измерительная лента)
- Уровень (воздушный или лазерный)
- Отбойный молоток и кирка (для установки фундамента или ремонта дорожного покрытия)
- Нож или станок для резки профиля и металлических элементов
Если вы приобрели секционные ворота в комплекте, то возможно, что инструменты для установки уже входят в комплектацию товара. Однако, в любом случае, перед монтажом обязательно проверьте наличие всех необходимых инструментов. Недостаток любого из перечисленных инструментов может стать препятствием для успешного монтажа секционных ворот.
