Особенности установки и монтажа систем видеонаблюдения

Основные принципы монтажа систем видеонаблюдения

Монтаж систем видеонаблюдения является важным этапом при создании функциональной и надежной системы охраны и контроля. Правильно организованный монтаж позволяет полностью раскрыть потенциал видеонаблюдения, обеспечить качественную запись и мониторинг, а также упростить процесс анализа записей и выявление инцидентов.

Основные принципы монтажа системы видеонаблюдения:

Выбор наиболее подходящих камер и оборудования. Перед началом монтажа необходимо определить цели и требования к системе видеонаблюдения. Это поможет правильно выбрать и установить камеры, регуляторы, регистраторы и другое оборудование.

Расстановка камер и выбор точек установки. Расстановка камер должна обеспечивать наиболее полное покрытие объекта наблюдения. Рекомендуется устанавливать камеры под углом, чтобы исключить попадание прямого солнечного света на объектив. Также необходимо учесть особенности каждой зоны наблюдения, например, места с повышенной влажностью или пылью, чтобы выбрать камеры с соответствующей защитой.

Прокладка кабелей. Кабели должны быть прокладываны таким образом, чтобы минимизировать возможность их повреждения. Для этого они могут быть скрыты внутри стен, полов или потолков, либо установлены в противоударных каналах

Также важно правильно подобрать длину кабелей, чтобы избежать потери качества сигнала.

Настройка и тестирование. После установки оборудования требуется его настройка для достижения оптимальной работы

Это включает в себя настройку углов обзора камер, настройку записи и хранения видео, а также проверку функциональности системы.

Обучение персонала. После монтажа системы видеонаблюдения необходимо провести обучение персонала, отвечающего за мониторинг и анализ записей. Это поможет извлечь максимум пользы из системы и обеспечить эффективную работу.

Соблюдение этих принципов позволит создать надежную и функциональную систему видеонаблюдения, которая сможет эффективно выполнять свои задачи в области безопасности и контроля.

Удаленный доступ к системе видеонаблюдения

Возможность просматривать изображение камер наблюдения на расстоянии делает еще более привлекательными системы видеонаблюдения. С развитием скоростного Интернета это сделать значительно проще и дешевле, чем раньше.

Вариантов получения удаленного доступа к системе видеонаблюдения несколько:

Через компьютер с доступом в Интернет – самый простой, но и неудобный способ контроля за системой наблюдения. Он же и позволяет контролировать и пользователей компьютера. В настройках панели управления есть возможность ограничения доступа к данным на компьютере через сеть. Находятся они в настройках Сети и Интернета. В них можно добавить или наоборот убрать соответствующую группу или индивидуального пользователя, с пропиской его IP-адреса. Вполне сойдет для локальной сети наблюдения в квартире или доме, и при наличии IP-камеры, подключенной к базовому компьютеру. Недостаток – работает исключительно при включенном компьютере;
Локальная сеть видеонаблюдения – один из самых распространенных и востребованных вариантов видеонаблюдения в условиях полного отсутствия Интернета. Для сборки такой системы понадобятся недорогие аналоговые камеры, видеорегистратор, соединительные провода для видеосигнала и питания, монитор. Все настройки системы осуществляются через панель видеорегистратора. Если дополнить эту сеть GSM модемом, можно получить изображение на телефон в режиме реального времени. Роутер, в свою очередь, сможет обеспечить удаленный доступ к системе видеонаблюдения;
Через 3G/4G сети – для счастливых обладателей скоростного мобильного Интернета можно предложить следующую схему: камера и видеорегистратор подключаются к роутеру, сигнал от которого передается через 3G/4G USB-модем на видеосервер или облачный сервис в Интернете. После этого его можно будет просматривать удаленно;
Система IP видеонаблюдения по технологии P2P («peer-to-peer») – один самых продвинутых и необычайно простых способов подключения IP-камер к удаленному доступу через Интернет прямиком на ваш гаджет – смартфон, планшет, ноутбук и т.д. Относительно новая Интернет-услуга, спрос на которую набирает обороты. Данная технология обеспечивает соединение этих элементов, камеры и гаджета для просмотра изображения, без использования серверов, DVR (видеорегистраторов), и получить картинку или видео в режиме реального времени. Более того, некоторые облачные сервисы предоставляют своим клиентам бесплатное хранилище данных, записанных в определенный промежуток времени. С развитием рынка приложений для Android, iOS эти сервисы стали необычайно востребованными. Большинство из них предлагает бесплатный ограниченный сервис своих услуг, которые вполне сгодятся для бытовой системы видеонаблюдения. Для доступа к таким щедрым услугам нужно всего лишь ввести ID (идентификационный номер) камеры, которая поддерживает технологию P2P, и пароль. А для просмотра изображения необходимо установить небольшое программное обеспечение, и зарегистрироваться на облачном сервисе. На сегодняшний день это самое экономичное решение для видеонаблюдения с использованием Интернет технологий.

Системы видеонаблюдения – это коммуникационные средства слежения, состоящие из множества элементов. Среди них есть устаревшие, энергоемкие модели и устройства, а есть и наоборот, современные и продвинутые. Заснеженное, нечеткое, черно-белое изображение постепенно уходит в прошлое. На смену ему приходят высокие технологии HD, Full HD качества, а скоростной Интернет позволяет осуществлять контроль за своим домом, квартирой с любой точки земного шара! Однако видеонаблюдение сегодня становится не роскошью и забавой богатых людей. Скорее это эффективные средства обеспечения безопасности для себя и своей семьи, защиты своей собственности и экономических интересов. А именно с этим системы видеонаблюдения справляются лучше всего!

В данном видеоролике показаны в деталях сборка и установка простейшей аналоговой системы видеонаблюдения, которая при отсутствии Интернета является наиболее рациональным решением для таких задач.

В этом видеоролике рассказывается о подключении камер видеонаблюдения через облачный сервис по протоколу FTP, который позволяет получит удаленный доступ к вашей системе.

Подключение системы видеонаблюдения через 3G/4G USB-модем.

Прокладка кабельной системы и проведение электромонтажных работ

Прокладка кабельной системы и проведение электромонтажных работ являются важными этапами при установке системы видеонаблюдения. Правильное выполнение данных работ обеспечивает стабильную работу системы и защиту от возможных неполадок.

Перед прокладкой кабелей необходимо провести предварительную оценку места установки и выявить наиболее подходящие маршруты прокладки. Помимо этого, требуется учесть факторы, такие как длина кабелей, тип используемых соединителей, необходимость прокладки кабелей в труднодоступных местах и др.

Выбор типа кабеля, который будет использоваться при прокладке, также является важным вопросом. Обычно применяются витая пара или коаксиальный кабель. От выбора кабеля зависят такие важные показатели, как скорость передачи данных, дальность передачи сигнала и устойчивость к внешним помехам.

После определения маршрутов прокладки и выбора типа кабеля можно приступить к электромонтажным работам. Это включает в себя установку камер видеонаблюдения, монтаж видеорегистратора, подключение кабелей, настройку системы и проверку ее работоспособности.

Особое внимание следует уделить правильному подключению кабелей и соединителей. Несоблюдение правильности подключения может привести к искажению изображения, потере сигнала или полной неработоспособности системы

Поэтому необходимо следовать инструкциям и рекомендациям производителя при подключении кабельной системы.

Правильный монтаж системы видеонаблюдения позволяет эффективно контролировать объект и обеспечивает безопасность

Поэтому при выполнении работ следует обратить внимание на все детали и особенности монтажа, чтобы обеспечить надежную работу системы на протяжении долгого времени

Обслуживание и эксплуатация системы видеонаблюдения

Система видеонаблюдения требует регулярного обслуживания и эксплуатации для обеспечения надежной и эффективной работы. Ниже приведены основные правила и рекомендации по обслуживанию и эксплуатации системы видеонаблюдения.

1. Проверка работы оборудования

Регулярно проверяйте работу всех компонентов системы видеонаблюдения, включая камеры, записывающие устройства, мониторы и сетевое оборудование. Проверяйте наличие изображения, звука и правильность настроек. В случае обнаружения неисправностей, проверяйте соединения и настройки, а также заменяйте неисправные компоненты.

2. Регулярное обновление программного обеспечения

Важно регулярно обновлять программное обеспечение всех компонентов системы видеонаблюдения, включая камеры, регистраторы и управляющее ПО. Обновления обеспечат исправление ошибок, улучшение безопасности и добавление новых функций

При обновлении не забудьте создать резервные копии важных данных.

3. Очистка камер и объективов

Камеры и объективы системы видеонаблюдения регулярно подвержены загрязнению, поэтому необходимо проводить их очистку. Используйте мягкую сухую ткань или специальные средства для очистки оптических поверхностей. Проверьте, что чистота объективов и камер не влияет на качество изображения.

4. Проверка целостности и надежности кабелей

Регулярно проверяйте целостность и надежность кабелей, подключающих камеры к записывающим устройствам. Проверьте, что кабели не повреждены и хорошо закреплены. При необходимости замените поврежденные кабели.

5. Ведение журнала событий

Ведите журнал событий, в котором фиксируйте все изменения, настройки и инциденты, связанные с системой видеонаблюдения. Журнал поможет вам отслеживать и анализировать произошедшие события, а также быстро реагировать на проблемы.

6. Регулярное обучение пользователей

Обучайте пользователей системы видеонаблюдения правилам эксплуатации и использования. Регулярно проводите обучающие семинары и тренировки для персонала, который будет работать с системой видеонаблюдения. Обучение поможет избежать ошибок и повысит эффективность использования системы.

7. Архивирование и хранение записей

Регулярно архивируйте и храните записи системы видеонаблюдения в надежном и безопасном месте. Убедитесь, что архивирование происходит автоматически и в соответствии с установленными правилами хранения. Проверяйте доступность архивных записей и их целостность.

Пункт
1	Проверка работы оборудования
2	Регулярное обновление программного обеспечения
3	Очистка камер и объективов
4	Проверка целостности и надежности кабелей
5	Ведение журнала событий
6	Регулярное обучение пользователей
7	Архивирование и хранение записей

Как сохранить имущество?

Наверняка владельцы частных домов задумываются о сохранности их имущества, и предпринимают для этого доступные методы. Конечно, табличка на заборе с надпись «во дворе злой пес» это хорошо, но вряд ли остановит злоумышленника, а потом ищи свищи, кто же позарился на чужое добро.

Предлагаем идти в ногу со временем и воспользоваться современными технологиями, а именно установить систему видеонаблюдения частного дома.

Благо сейчас можно выбрать и бюджетные варианты и супер технологичные, но дорогие. Это, по крайней мере, даст вам возможность распознать грабителя, и предоставить записи с камер в полицию для дальнейшего разбирательства.

На что обратить внимание при выборе камеры

Прежде чем приобрести видеокамеру для организации видеонаблюдения в вашем частном доме своими руками, необходимо внимательно ознакомиться с характеристиками и отзывами об оборудовании. В основном такой информации достаточно в сети, особенно, если камеру выпускает известная компания.

Обязательно обращайте внимание на следующие параметры:

Фокусное изображение.
Пропускная способность устройства.
Качество снимаемого видео.
Угол обзора оборудования.
Способность формировать цветное и черно-белое изображение.

В одной системе видеонаблюдения в частном доме допускается одновременное использование цветных и черно-белых камер видеонаблюдения. Так, к примеру, все камеры в системе передают цветную картинку, а видеоглазок, смонтированный во входной двери, демонстрирует черно-белое широкоформатное изображение. Иногда бывает и напротив, когда все камеры в системе цветные и лишь одна передает не цветное изображение.

Часто в систему видеонаблюдения своими руками в частном загородном доме или на даче включают специальные камеры с поворотным механизмом. Пользователь может подбирать оптимальный поворот устройства, чтобы велась слежка не за отдельной точкой, а по сформулированному маршруту.

Уличная камера частного дома должна быть оборудована системами подогрева и вентилирования, с помощью которых будет поддерживаться оптимальный диапазон температур.

Для сохранности IP-камер используется специальная купольная камера.

Купол не только прекрасно выглядит с эстетической точки зрения, но и выполняет ряд задач:

Делает камеру скрытой и незаметной для посторонних глаз.
Защищает оборудование от негативного воздействия внешних условий.
Позволяет надежно закрепить устройство в нужном месте.

Неотъемлемой частью уличных камер является система грозовой защиты, которая устанавливается в коммутационные коробки. Довольно простое устройство гарантирует надежную защиту вашего оборудования, в том числе и от электромагнитных волн.

Последовательность операций по установке системы

По завершении выбора камер обзора, а также определения их количества и мест установки приступают непосредственно к монтажу. Для этого потребуется ознакомиться с основными этапами предстоящих работ.

Укладка кабеля

Кабель для системы видеонаблюдения нужно укладывать на удалении от силовых не менее чем на 40 см

Для объединения компонентов системы применяются кабельные изделия, прокладываемые для аналоговых систем на основе коаксиальных соединителей. Они не нуждаются в дополнительных видеоадаптерах, наличие надежного экрана защитит систему от электромагнитных помех.

В цифровых или IP системах для прокладки выбирается «витая пара», представляющая собой объединение нескольких спаренных проводников, определенным образом переплетенных между собой. За счет этой технологии удается снизить влияние электромагнитных помех на передаваемый сигнал.

В соответствии с требованиями техники безопасности линии систем видеонаблюдения прокладываются на удалении от силовых кабелей не менее, чем на 40 см Такая предосторожность поможет уберечь транслируемый сигнал от искажения электромагнитными помехами. Если указанное расстояние при монтаже выдержать не удается, сигнальные кабели помещаются в специальную оплетку или в заземленный металлорукав

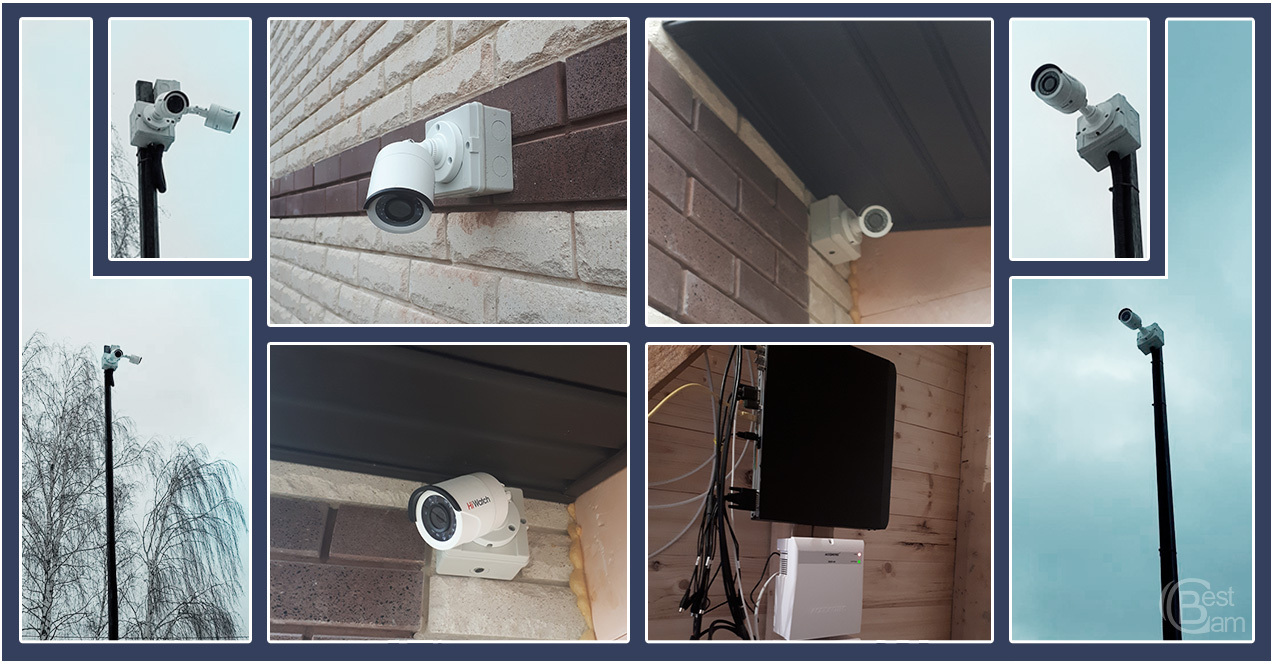

Монтаж камер

Камеры нужно монтировать с учетом охвата всех охраняемой территории

Корректная установка видеонаблюдения невозможна без грамотно спланированного распределения камер, смонтированных с учетом полного захвата охраняемой территории и незаметности для нарушителей. К тому же приборы наблюдения устанавливаются так, чтобы при необходимости доступ к ним был свободным. Для подключения аналоговых образцов моделей потребуется коаксиальный кабель с разъемами типа «тюльпан», отличающимися по цвету.

При наружном монтаже для фиксации камер рекомендуется применять специальные крепежные элементы, приобретенные отдельно от комплекта. Кроме того, в целях безопасности не рекомендуется монтировать их на высоких металлических опорах. Во время грозы они превратятся в подобие громоотвода и могут быть повреждены.

Установка и подключение регистратора в составе системы

Видеорегистратор относится к важнейшим элементам системы наблюдения, при монтаже которого главное – правильно подсоединить имеющиеся разъемы. Предпочтительнее использовать устройства с функцией РоЕ, обеспечивающей видеокамеры необходимым питанием. В противном случае потребуется самому монтировать отдельный кабель для подачи напряжения на выносные устройства.

Для корректной работы регистратора, исключающей перегрев, его рекомендуется размещать в местах с налаженной системой вентилирования. При наличии в приборе функции РоЕ следить за полярностью подачи питания не нужно. В моделях, лишенных этой опции, полярность соблюдается обязательно. Разъемные соединители и колодки помещаются в коммутационные коробки, защищающие контакты от окисления.

Настройка

Завершается монтаж систем видеонаблюдения настройкой установленного и подключенного оборудования. Порядок действий на этой стадии такой:

На каждом устройстве из комплекта устанавливается точное время и дата, что важно для их привязки к фиксируемым событиям.
Форматируются накопители информации.
Настраиваются параметры обзора камер путем выставления нужных углов наклона и поворота.
После этого потребуется настроить режим видеозаписи. Подойдет приложение DVR-клиент, позволяющее управлять несколькими точками наблюдения с одного ПК.. На завершающем этапе настраивается функция удаленного доступа к камерам

Это делается посредством облачных сервисов или обычным путем – через поисковую строку браузера

На завершающем этапе настраивается функция удаленного доступа к камерам. Это делается посредством облачных сервисов или обычным путем – через поисковую строку браузера.

Пароль

В обязательном порядке записывайте пароль от входа в систему на каком-нибудь бумажном носителе или в заметках на смартфоне.

Иначе в последствии придется вызывать профессионалов для сброса забытого пароля или еще хуже, отключать видеорегистратор или камеру и везти их в специализированный центр. А это всегда потерянное время и лишние затраты.

Также не используйте для пароля стандартные и самые элементарные наборы цифр или словосочетаний, если не хотите, чтобы хакеры получили доступ к вашим камерам и записям от них.

Кстати, сброс при помощи кнопочки Reset не всегда помогает.

Да и не на всех устройствах она присутствует.

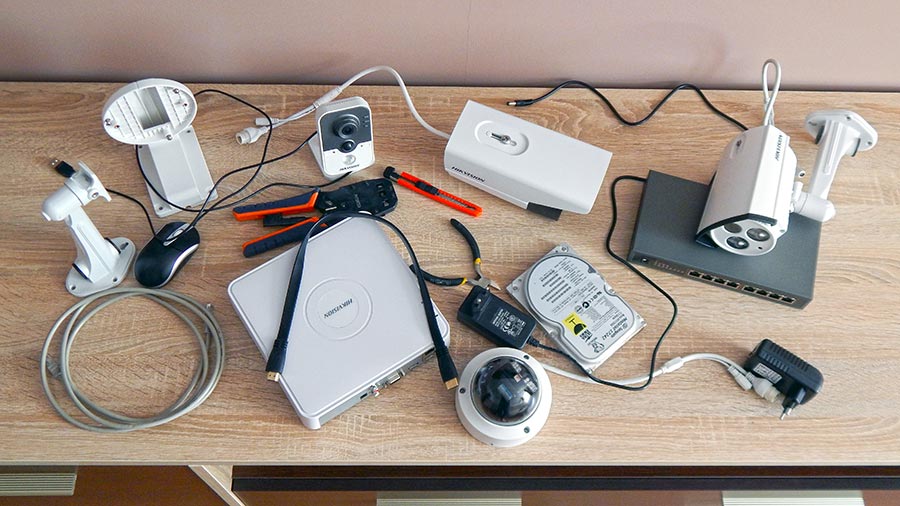

Что нужно приобрести для установки видеонаблюдения дома

Технология слежения далеко не инновационная разработка и рынок может предложить вам как дешёвые, так и дорогие компоненты полноценной системы. Всё зависти от ваших требований, например, для охраны частного предприятия обязательно присутствие подвижного видеорегистатора и инфракрасного освещения. Для квартиры или частного дома выбор должен опираться на цели: защита имущества, детей или круглосуточное наблюдение во время отъезда.

Корпусные

Источник gooosha.ru

Являются целенаправленной установкой в плотном металлическом кожухе. Довольно скудный функционал компенсируется высокой надёжностью и дешевизной. Можно устанавливать оптику более высокого диапазона действия.

Чаще всего используются на производственных предприятиях для фиксации определённой локации.

Поворотные

Источник www.4ne.ru/

Вы наверняка замечали такие камеры в крупных административных зданиях или торговых центрах. Поворотный механизм позволяет дистанционно менять зону охвата оптики.

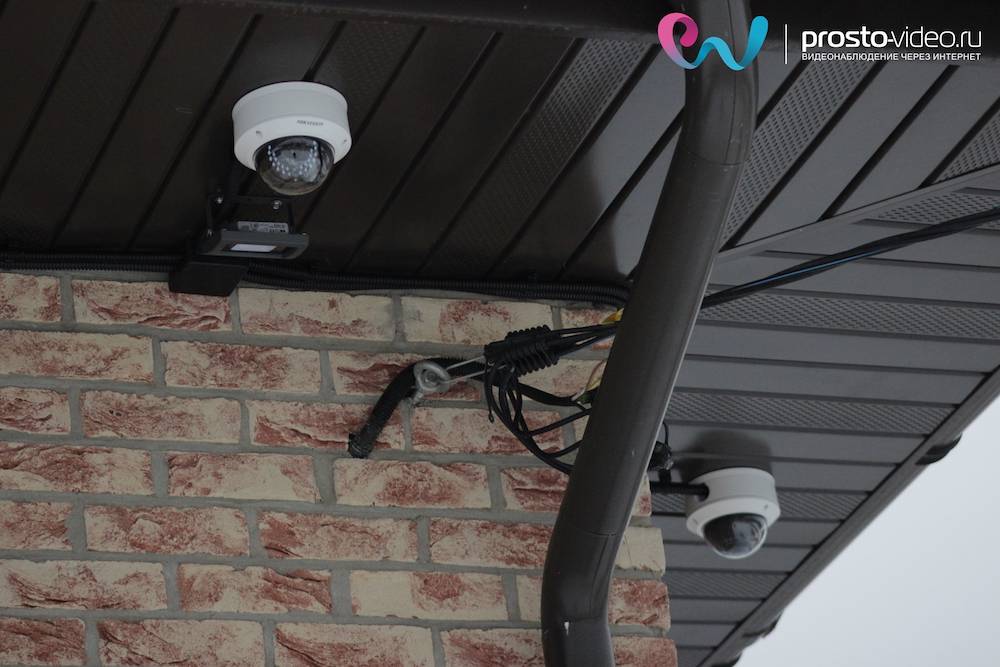

Купольные

Источник zoom174.ru

Представляют собой купол монтируемый на стене или потолке. Обычно производятся со скоростным механизмом вращения на 180 или 360 градусов. Позволяют проводить панорамную слежку за крупными или динамичными объектами.

Миниатюрные

Источник moysignal.ru/

Отлично подойдут для скрытого домашнего наблюдения. В использовании тот же принцип, что в корпусной, но монтаж занимает чуть больше усилий. Часто используются для наблюдения за детьми или недобросовестными членами семью. В более редких случаях – для криминальной съёмки.

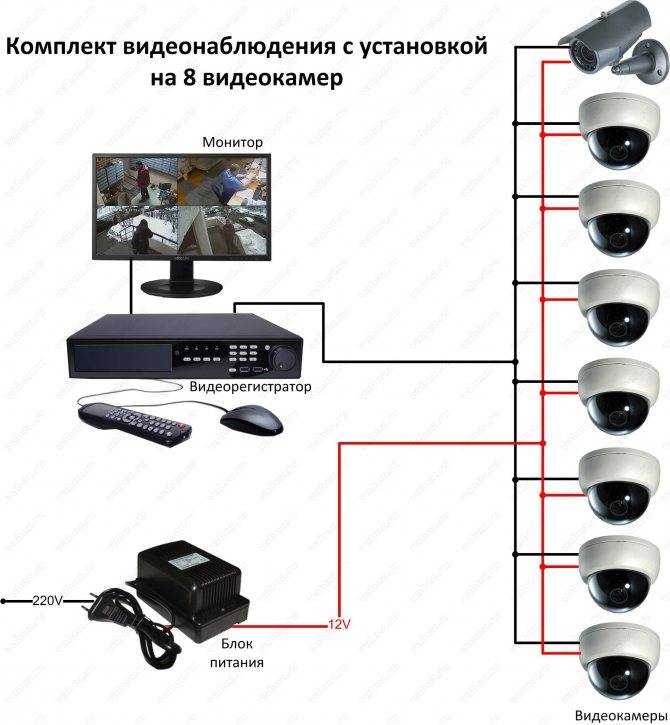

Предположим, что мы определились. Нам необходима защита частного дома и мы покупаем:

Цифровой регистратор и камеры.

Разрешение и градус действия зависит напрямую от цены. В других случаях вам поможет консультант магазина. Но не забывайте – это главное ядро системы.

Предъявляйте к нему следующие требования:

Видеорегистратор должен поддерживать популярные форматы видео.
Должен иметь возможность подключения вторичных камер. Оптимально – 4 порта.
Наличие накопителя или возможность дополнить устройство флеш-картой.
Классическую скорость снятия и воспроизведения картинки – 25 кадров в секунду. Это сказывается на чёткости и плавности изображения.
Присутствия контролируемого детектора движения, желательно с gprs модулем. Это позволит делать моментальную отсылку смс или email.
Возможность кооперации с планшетом или сотовым телефоном.
Просмотр видео в реальном времени находясь в удалённой от объекта точке.
Сохранение и создание архивов видеонаблюдения.

Экран

Для контроля помещения находясь непосредственной близости к нему купите дополнительный монитор в разрешении 4:3 или 16:9.

Провода

Коаксиальный кабель и 8 радиочастотных разъёмов формата BNC.
Непосредственно двухжильный кабель для питания системы.

Важно

Прокладывайте провода в защищённых коробах ил пластика или другого материла. Также желательно хорошо прятать кабели от глаз злоумышленников.

КАМЕРЫ ДЛЯ ВИДЕОНАБЛЮДЕНИЯ ЧЕРЕЗ СМАРТФОН

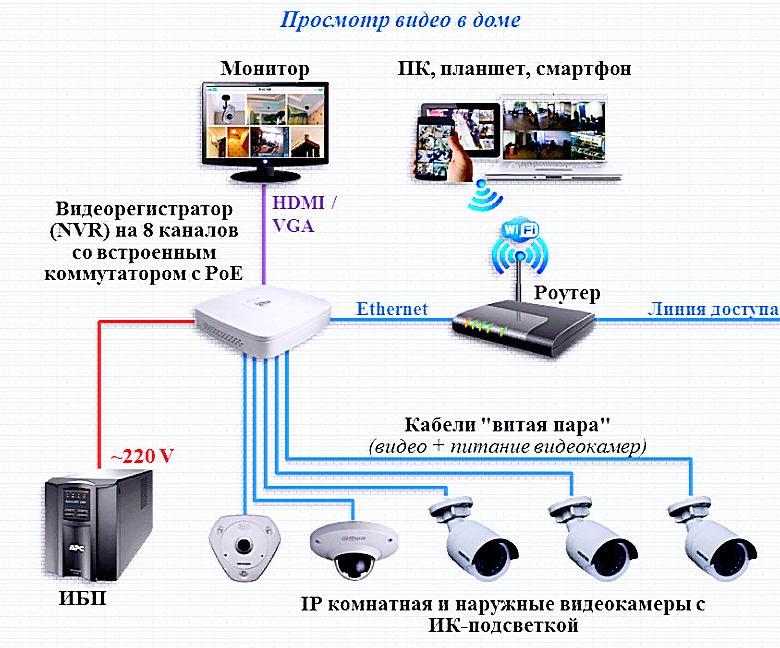

Если используется IP камера, то ее можно подключить непосредственно к роутеру.

Для аналоговых нужен видеорегистратор. Видеокамеры выводятся на него, а к роутеру регистратор подключается через Ethernet порт.

Настройки сетевого подключения в обоих случаях одинаковы:

1. Указываются IP адрес устройства и маска сети.

IP адрес является уникальным идентификатором устройства, а также сети, в которой должна находиться камера или видеорегистратор.

Выглядит он примерно так: 192.168.1.100. Какая часть относится к устройству, а какая к сети определяет маска, например: 255.255.255.0.

Как видно, структура ее такая же как у IP адреса. Те группы, которые равны 255 определяют сеть, оставшиеся – устройство.

Таким образом, в нашем примере 192.168.1 – адрес сети, а 100 – камеры или регистратора.

Подробнее этот вопрос рассмотрен на странице про то как работает IP видеонаблюдение.

На что нужно обратить внимание на практике:

IP адрес должен быть уникален для каждого сетевого устройства;
маска сети при подключении к роутеру должна быть такой же как у него;
при настройках камеры или видеорегистратора в поле “шлюз” указывается адрес роутера.

Кстати, на сайте есть отдельная статья про самостоятельную настройку IP камеры.

Все описанные настройки, в том числе и для приложения, установленного на смартфон рукомендуется выполнить перед окончательной установкой видеокамер – это удобней и проще.

Что касается конкретных моделей оборудования для частного дома, то их выбор ничем не отличается от выбора для дачи, квартиры или другого объекта.

Напоминание.

Обязательно обращайте внимание на наличие у видеокамеры или регистратора поддержки выбранного облачного сервиса.

Если удаленный доступ осуществляется через регистратор, то это требование относится только к нему, камеры в этом случае могут облако и не поддерживать. Тем более, если выбраны аналоговые телекамеры, то они по определению через интернет самостоятельно не работают.

Рекомендуемые материалы:

Видеонаблюдение для частного дома, как выбрать и организовать доступ через смартфон

Видеонаблюдение без регистратора, как подключить камеры видеонаблюдения к интернету

Видеонаблюдение без интернета, как сделать и подключить систему

Видеонаблюдение через интернет, удаленный и беспроводной доступ

Как подключить регистратор видеонаблюдения к интернету через роутер

Современные системы видеонаблюдения, лучшие камеры для дома, дачи и квартиры

Как выбрать видеонаблюдение для дачи какую камеру и систему предпочесть

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Купить Wi-Fi IP мини камеры

Стоимость камеры слежения для дома и офиса с онлайн трансляцией и просмотром через мобильный зависит от предпочтений клиента и комплектации.

Квалифицированные специалисты помогут с выбором наиболее оптимального варианта с учетом предпочтений клиента, предоставят исчерпывающую информацию.

В заключение

Можно с уверенностью утверждать, что Wi-Fi IP мини камеры для скрытого видеонаблюдения с просмотром через Интернет подняли безопасность на новый уровень. Инновационные устройства с функциями удаленного доступа удобны в эксплуатации, широко используются в условиях дома и офиса. Итоговый выбор модели полностью зависит от индивидуальных требований и предпочтений. Качественные устройства информативны и являются полноценными помощниками.

Стремительное развитие интернет технологий предоставило широкие возможности для контроля происходящего на удаленных объектах.

Владелец может находиться за сотни километров от своего дома, но в то же время, контролировать все, что там происходит.

Этому способствуют современные системы видео наблюдения, которые можно заказать у специализированных компаний или сделать своими руками.

Систему наблюдения высокого качества можно легко создать, используя для этого цифровую IP камеру и Android устройство в виде обычного телефона или планшета.

Важные замечания

В случае если потребуется установка видеосистемы для огромного торгового центра, то здесь уже будут существенные проблемы, так как порт вынужден будет обрабатывать огромное количество цифровых данных.

К примеру, если будет установлено 200 камер, то нагрузка на порт будет превышать 1200 мегабит в секунду. С такой задачей гигабитный порт вряд ли справится.

При монтаже больших видеосистем не стоит забывать и о максимальной нагрузке кабеля. В случае если витая пара пропускает максимум до 100 мегабит в секунду, вряд ли он сможет обрабатывать большое количество данных.

Важно выбирать тот вид кабеля, который позволит обрабатывать определенное количество данных со всех камер, так как этот факт максимально влияет на работоспособность всей системы. Здесь вы можете подробнее прочесть про выбор кабеля для системы видеонаблюдения

Также не стоит забывать о выборе способа питания видеокамер. Здесь присутствует как классический вариант с блоком питания, так и использование технологии подачи напряжения по линии передач данных PoE. От данного выбора зависит удобство эксплуатации ресурса. Подробнее про расчёт блоков питания читайте здесь.
