Как установить трубу в бане через потолок и крышу своими руками

Правила установки дымоходной трубы

Здоровье и жизнь ваших родных и друзей зависят от пожарной безопасности дымовых труб и полноты отвода дымовых газов – углекислого, угарного газов, токсичных веществ, дыма, сажи. Поэтому при установке дымоходов нужно неукоснительно соблюдать правила их монтажа. Эти правила определены нормативной документацией – СП 7.13130.2013.

Главные правила при монтаже дымоходов для бани:

Расстояние от труб до горючих конструкций – деревянных стропил, обрешетки, битумных материалов – должно составлять не менее 130 мм, от неизолированных труб из керамики – 250 мм. Проходной узел должен быть больше толщины конструкции потолка минимум на 70 мм. Стальные конструкции проходного узла должны быть отделены от конструкций потолка негорючими материалами – плитами из минеральной ваты, минерита.

Нормы отступов от труб до стен

СП 7.13130.2013 определяет минимальный размер отступок – расстояний между наружной поверхностью дымохода и стенами. Если конструкции изготовлены из горючих материалов, то величина отступки должна составлять от 260 до 500 мм. Если из негорючих или горючие материалы закрыты штукатуркой, армированной металлической сеткой, теплоизоляционными негорючими материалами – от 200 до 380 мм.

Величина отступки зависит от теплоизоляции дымохода (толщины кирпичной стенки или утепляющего слоя). Перед установкой печки с трубой для бани необходим чертеж с указанием точных размеров трубы, расстояний до конструкций.

Виды дымоходных труб и разновидности дымоходов

Кирпичный дымоход считается наименее опасным

Дымоходы предназначены для вывода из топки продуктов сгорания. Правильно подобранная конструкция дымохода повышает эффективность процесса сгорания топлива.

Типы дымоходов:

• кирпичные;
• керамические;
• металлические;
• полимерные.

Кирпичные дымоходы обустраивают внутри стен здания и снаружи. По строительным правилам для них необходим фундамент, а сам дымоход делают из полнотелого красного кирпича. При этом шов между кирпичами не должен превышать 10 мм. Иногда в кирпичную конструкцию помещают асбестоцементную трубу.

Керамический дымоход — готовая модульная конструкция высокой степени безопасности

Дымоходы из керамики представляют собой полностью готовую модульную систему, которая изготавливается в заводских условиях. Они выдерживают высокую температуру, кислотоустойчивы и способны прослужить длительное время. Однако из-за большого веса при их возведении необходимо наличие фундамента.

Полимерные дымоходы выполнены из специальных материалов, обладающих высокой гибкостью и небольшим весом. Однако используют их только в тех случаях, когда температура отходящих газов не превышает 250°С.

Металлические дымоходы изготавливаются из нержавеющей стали или чугуна. Представляют собой модульную систему, в состав которой входят переходники, тройники, отводы и др. Такие системы монтируют внутри кирпичных каналов и отдельно.

Виды дымоходных труб

Для изготовления дымоходных труб используют нержавеющую сталь. Изделия бывают:

• гладкими одностенными;
• гофрированными;
• в виде сэндвича.

Гофрированные и сэндвичные трубы бывают только круглыми. Гладкие одностенные трубы кроме круглых могут быть также овальными и прямоугольными. Последние предназначены только для монтажа внутри кирпичных дымоходов. Стальные дымоходные трубы изготавливают из стали марок AISI 304, AISI 310 и AISI 316.

При выборе гофрированной трубы необходимо учитывать температуру нагревания

Сталь марки AISI 304 применяют при изготовлении одностенных или сэндвичных конструкций, работающих в составе низкотемпературных отопителей. Их особенностью является высокая стойкость к воздействию агрессивных газов при температуре до 250°.

Трубы из жаропрочной стали AISI 310 могут нагреваться до 1000°, не меняя при этом своей формы. Однако стойкость к агрессивным средам у этого материала невысокая, поэтому его используют при обустройстве систем, оснащенных твердотопливными котлами.

Лучшим материалом для изготовления дымоходных труб является сталь марки AISI 316. Изделия из этого материала отличаются высокой жаростойкостью и устойчивостью к кислотным средам.

Гофрированные трубы представляют собой проволочную пружину, обмотанную тонкой фольгой. Монтируют их в несгораемой оболочке, которая продлевает срок ее службы.

Для обустройства дымоходов в банях лучше всего подходят одностенные гладкие трубы. Однако рекомендуется использовать их в системах с котлами, КПД которых не превышает 90%.

Выбор труб для дымохода

Выбирают трубу для дымохода исходя из особенностей конкретных видов топлива, отличающихся друг от друга температурой сгорания, температурой отходящего газа, химическим составом дыма.

Если труба работает в паре с дровяным банным котлом, она должна выдерживать температуру 700-1000°С. При работе с опилочным или пеллетным котлом их рабочая температура должна составлять от 250 до 400°С.

Важно также правильно подобрать толщину внутренней стенки стальных труб. Для банных дровяных котлов эта величина составляет 0,7-1,0 мм, а для пеллетных достаточно будет 0,5 мм

Эксплуатация и чистка

В процессе эксплуатации дымохода обязательно проведение регулярной диагностики технического состояния и чистка внутренней поверхности дымовой трубы. Данные работы позволяют поддерживать постоянный уровень тяги с соблюдением норм пожарной безопасность в помещении.

Чистка от сажи

Ерш с грузом для чистки дымохода

Чистка дымохода проводится не реже 2 раз в год. Для печей, расположенных в жилом помещении, чистка выполняется раз в 6 месяцев. Наиболее проверенный способ чистки внутренней поверхности дымохода — механическая очистка с применением подручных средств.

Для этого используется металлическая или капроновая леска с грузилом. На конце лески закрепляется ерш с упругой нейлоновой или металлической щетиной. Ерш опускается в дымоотводный канал, тем самым поступательно удаляя сажу и нагар со стенок. Для чистки горизонтальных каналов в дымоходе должны быть предусмотрены специальные люки.

Специальное средство для чистки дымохода от сажи

При очистке застарелого нагара используются металлические скребки с наборной рукоятью. Скребок позволяет поступательно счистить большое образование сажи со стенок в местах с наибольшей тягой.

В целях профилактики скопления сажи рекомендуется протапливать печку осиновыми дровами. Осина при сгорании дает сильный жир, который способствует удалению смолы и сажи, образовавшейся в процессе топки хвойными породами.

При необходимости можно воспользоваться специальными средствами. Это топливо, при горении которого выделяются химические вещества, разрыхляющие сажу. Например, средство «Трубочист», состоящее из смеси солей. Средство высыпается на раскаленные угли, выделяя специальные газы, разрушающие смолянистую структуру копоти и сажи.

Ремонт дымохода

Канал кирпичного дымохода после обмуровки специальной смесью

Ремонт дымоход начинается с диагностики его состояния. Для этого используются ручные тепловизоры, фиксирующие прогорание стенок и другие изъяны. Для обследования внутреннего состояния дымовой трубы используется профессиональное видеоинспекционное оборудование.

В общих случаях для ремонта дымохода используются следующие методы:

1. Частичный ремонт — подходит для металлических и керамических конструкций. После обследования выявляется проблемный элемент, подлежащий дальнейшей замене. Ремонт проводится без разбора существующего дымохода.
2. Капитальный ремонт — применяется для ремонта старых кирпичных конструкций. Дымоход разбирается сверху вниз вплоть до проблемного участка. Если дымоход был сложен с опорой на перекрытия, то возможен частичный разбор конструкции с дальнейшей заменой определенного участка.
3. Обмуровка — подходит для быстрого ремонта кирпичных дымоходов. Разбор кладки в этом случае не проводится. Для ремонта используются огнеупорные составы на основе гранитной крошки, которые смешиваются с известью, цементом и водой. Состав обволакивает стенки дымовой трубы, формируя гладкую поверхность.

Сооружение дымохода трудоемкий процесс. Самое сложное — это монтаж основных узлов сопряжения с перекрытием и кровлей. Если вы планируете провести данные работы своими руками, то настоятельно рекомендуем внимательно изучить все имеющиеся схемы и инструкции.

При отсутствии какого-либо опыта желательно воздержаться от самостоятельного обустройства кирпичных дымоходов. В этом случае лучше купить уже готовый дымоход из сэндвич-трубы. Процесс его сборки прост и происходит согласно инструкции от производителя.

Установка трубы в бане через потолок и крышу своими. Как установить трубу в бане через крышу

Как правильно провести установку дымовой трубы в бане через потолок и крышу

Каким бы ни был размер бани и чем бы она не обогревалась, для безопасности и комфорта пользующихся баней людей, важно правильно обустроить систему дымоудаления. Банный дымоход имеет несложную конструкцию, но при его возведении необходимо учитывать особенности используемых материалов, нагревательного агрегата и конструктивных элементов строения

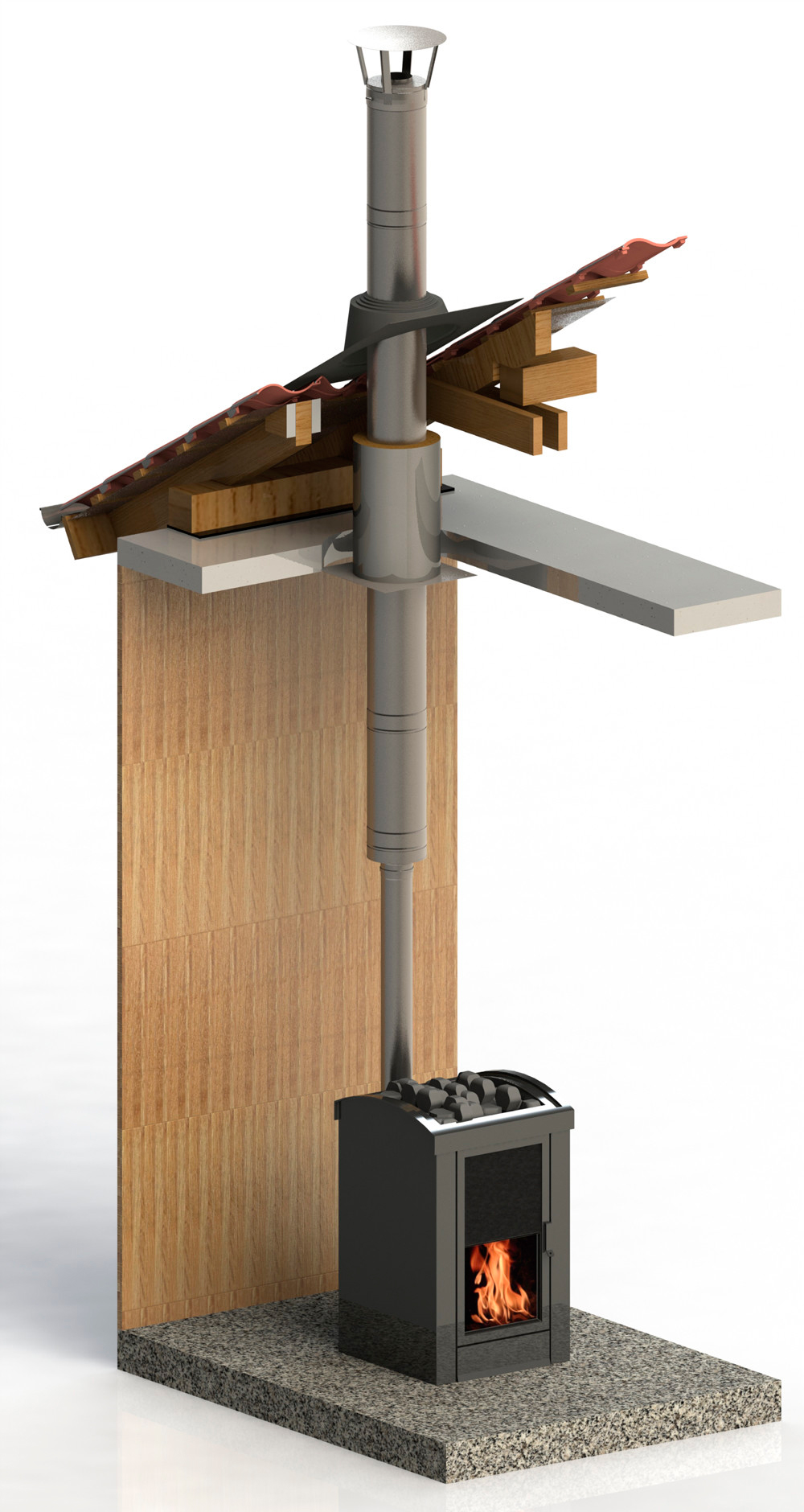

Конструкция дымохода в бане

Печь или котел – важная часть банного комплекса, которая может располагаться непосредственно в парилке или выводиться в котельную.

Тепловой прибор отапливает помещения, нагревает воду и вырабатывает пар. Работающий теплогенератор при сжигании топлива выделяет помимо тепла множество токсичных веществ. Задымление помещения не просто доставляет дискомфорт, дым в сочетании с обычными для парилки температурой и влажностью, может быть смертельно опасен.

Чтобы в бане было комфортно и безопасно, необходима надежная система дымоудаления.

Правильный дымоход выводит продукты сгорания и поддерживает процесс горения топлива в печи или котле. При этом дымоотводящая конструкция для печей и котлов может быть внутренней или внешней. Внешний дымоход отводится в сторону от теплового агрегата, проходит сквозь стену и выстраивается вертикально вверх. Внутренний – от теплогенерирующего прибора сразу направляется вверх и выводится наружу через потолок и крышу.

Оба дымохода имеют схожую конструкцию:

• стартовый узел, соединяющий патрубок теплового агрегата с дымоходом;
• дымовая труба;
• проходные элементы для обеспечения пожарной безопасности при пересечении трубой конструктивных элементов строения;
• шахта или внешний кожух, создающие барьер между дымовой трубой и внешней средой;
• навершие дымоотвода – зонт, дефлектор или дымосос для улучшения тяги и защиты трубы от засорения.

Обратите внимание! Если система дымоотведения имеет углы, необходимо оборудовать в местах поворота ревизионные узлы – тройники с капельником и окошком. Наружный дымоход монтируется значительно проще, но применяется только в небольших помещениях, так как его внутренняя часть занимает немного места

Внутренний дымоотвод хоть и съедает значительную часть полезного пространства, лучше подходит для бани, так как является дополнительным источником тепла, а значит, позволяет эффективнее расходовать топливо

Наружный дымоход монтируется значительно проще, но применяется только в небольших помещениях, так как его внутренняя часть занимает немного места. Внутренний дымоотвод хоть и съедает значительную часть полезного пространства, лучше подходит для бани, так как является дополнительным источником тепла, а значит, позволяет эффективнее расходовать топливо.

Виды дымоходов

Дымоотводящие конструкции, как наружная, так и внутренняя, могут выполняться из различных материалов и их комбинаций:

• Одноконтурная дымовая труба. Используют стальные оцинкованные или нержавеющие трубы, реже – асбестоцементные. Этот вид дымохода монтируют только внутри бани, так как дымовой канал без утепления и внешнего кожуха на улице быстро остывает, обрастает сажевыми отложениями и не может поддерживать хорошую тягу. Особенно много сажи откладывается на асбестоцементных трубах. При этом для одноконтурного дымохода не нужен дополнительный фундамент, а его возведение не потребует больших затрат ни на расходные материалы, ни на монтаж.
• Кирпичная дымовая шахта. Дешевый и очень популярный вид дымоотвода. Кирпич нагревается и продолжительное время отдает тепло помещению, при этом его поверхность более надежна с точки зрения пожарной безопасности. Однако возведение кирпичной конструкции – это полноценные строительные работы, требующие определенных навыков и существенных временных и трудозатрат. Конструкция получается громоздкой и тяжелой, поэтому для нее обязательно обустраивают фундамент. Кроме того, на внутренней шершавой поверхности шахты оседает конденсат, разрушающий кладку, и образуется сажа, из-за чего дымоход приходится часто прочищать.
• Сэндвич-дымоход. Можно купить набор готовых секций для сборки дымоотвода, каждая секция состоит из двух труб и негорючей теплоизоляционной прослойки. Трубы могут быть изготовлены из оцинкованной или нержавеющей стали или из жаропрочной керамики. Монтаж напоминает сборку конструктора и не занимает много времени, а готовый дымоход менее опасен, чем одноконтурный, хотя тоже может использоваться в качестве источника тепла. Благодаря утеплению дым внутри трубы медленнее остывает, сажа и конденсат меньше оседают на стенках, поэтому дымоход обеспечивает хорошую тягу и реже нуждается в прочистке.

Типы проходных узлов через потолок

Дымоход через потолок и крышу бани проходит через защищенные отверстия. Одно из главных условий безопасности людей в отапливаемом здании – нагрев конструкций крыши, потолка и стен вблизи трубы до температуры не выше 50 °C. Требования пожарной безопасности к установке дымоходов изложены в СП 7.13130.2013. Отопление, вентиляция и кондиционирование. Требования пожарной безопасности.

Чтобы провести трубу из бани через конструкции потолка или крыши, монтируют проходной потолочный узел – сборный короб с фланцами. Между фланцами укладывается утеплитель. Короб изолирует окружающие конструкции от нагретой поверхности трубы. Его можно изготовить своими руками, это не очень сложно.

Для быстроты и удобства прохождения труб через кровлю и потолок промышленность выпускает готовые проходные узлы. Они бывают круглыми, квадратными. Как правило, эти узлы изготавливаются из нержавеющей стали с теплоизолятором, иногда минерита – цементных плит с фиброволокном (минеральным, целлюлозным). Раньше применяли асбоцементные плиты (плоский шифер), но асбест канцерогенен, и их применение в помещении запрещено санитарными нормами. Это все-таки не крыша и не забор, асбестовую пыль с которых смывают дожди, уносит ветер. Иногда встречаются проходные узлы из оцинкованной стали, но во влажном банном воздухе они быстро поржавеют, поэтому их используют только в крайнем случае.

В качестве утеплителя (теплоизолятора) используют в основном минеральную вату, но допускается керамзит, глину, смесь глины с керамзитом. Минвата имеет очень существенный недостаток – при намокании она становится теплопроводной (за счет воды), а после высыхания не полностью восстанавливает теплоизоляционные свойства.

Если фланец, корпус проходного узла изготовлен из стали, а конструкции потолка включают горючие элементы (древесину, пенопласт), то между конструкциями и стальными элементами должен быть проложен слой минваты. В противном случае конструкции могут обугливаться или даже гореть.

Особенности вертикального дымохода

Вертикальный дымоход — это труба, соединенная с выходным отверстием печи и выведенная через потолок и кровлю бани наружу. Это не единственный вариант конструкции, но самый надежный и эффективный по своим рабочим качествам.

Кроме этого, дымоход должен быть обустроен по всем правилам пожарной безопасности. Температура дымовых газов, проходящих по нему, весьма высока и может стать причиной перегрева окружающих деталей. Если поблизости окажутся легковоспламеняемые материалы, они могут вспыхнуть, начнется пожар с непредсказуемыми последствиями. Поэтому, дымоход должен быть защищен от подобных ситуаций максимальным образом.

Кроме этого, необходимо обеспечить устойчивость и жесткость конструкции. Любые подвижки трубы могут стать причиной разрушения соединений. Дым станет поступать в помещение, что чревато возникновением плохого самочувствия или даже тяжелых отравлений. При установке дымохода необходимо обеспечить максимальную устойчивость трубы, герметизировать соединения и заслонки.

Функции

Дымоход — это многофункциональный узел, предназначенный для решения следующих задач:

Это базовые функции дымохода. Однако, его возможности этим не ограничиваются. Горячий трубопровод используют для нагрева воды, пропуская его через бак или используя как часть теплообменника.

Еще одной дополнительной функцией дымохода может быть обогрев чердачного помещения. Однако, эту возможность используют редко, так как реализовать ее можно только с помощью одинарной трубы, что опасно в пожарном отношении. Приходится либо строить облегченный вариант сэндвич-трубы, либо решать вопрос другими способами. В любом случае, это отнимает время и требует определенной подготовки.

Принципы обустройства дымохода

Дымоход представляет собой трубу, соединенную с печной топкой и заканчивающуюся на определенной высоте над кровлей. Тяга, т.е. эффективность дымохода, зависит от размеров внутреннего канала, наличия препятствий в нем, длины трубы и условий охлаждения выводимого дыма. Естественно, что, чем дольше будет сохраняться высокая температура внутри канала, тем быстрее будет подниматься разогретый дым.

С учетом поставленных задач возникают следующие важные требования:

• надежная герметизация всего трубопровода;
• отсутствие препятствий в канале, а значит, сведение к минимуму количество изгибов и стыков (особенно труб разного диаметра);
• максимальный подъем трубы над поверхностью кровли;
• создание пожаробезопасных переходов через потолок и крышу;
• соблюдение безопасных расстояний до воспламеняющихся материалов.

Установка трубы в бане через крышу, в принципе, может быть осуществлена 2-мя способами: монтаж вертикальной трубы с проходом через потолок и выведением над кровлей, и формирование наружного дымохода, т.е. выведение трубы от печи через стену наружу и монтаж вертикального дымохода уже на наружной стороне банной стены

В последнем случае имеется важный недостаток: наличие значительного изгиба трубы, а самое важное, резкое охлаждение потока уже на начальном движении дыма, что существенно снижает тягу. Вертикальная труба бани через крышу лишена этих недостатков, но ставит проблему обустройства перехода через потолок и кровлю. Для сооружения такого дымохода необходимо, прежде всего, определить оптимальное место расположения трубного выхода на крыше

С учетом увеличения высоты трубы предпочтительно расположение трубы на коньке крыши (максимальная высота бани), но такой выход возможен только при отсутствии коньковой поперечной балки. Чаще всего надежность крыши увеличивается за счет наличия такого кровельного элемента, а нарушать его целостность для вывода дымохода не рекомендуется

Для сооружения такого дымохода необходимо, прежде всего, определить оптимальное место расположения трубного выхода на крыше. С учетом увеличения высоты трубы предпочтительно расположение трубы на коньке крыши (максимальная высота бани), но такой выход возможен только при отсутствии коньковой поперечной балки. Чаще всего надежность крыши увеличивается за счет наличия такого кровельного элемента, а нарушать его целостность для вывода дымохода не рекомендуется.

Не следует располагать выход и в районе ендовы. Здесь скапливается наибольший объем осадков, что требует усиленной гидроизоляции. Трубу нельзя размещать рядом с мансардным окном или близко от соседнего сооружения. Оптимальным считается размещение трубы на скате крыши на расстоянии примерно 2-3 м, для того чтобы не повредить коньковую балку при обустройстве прохода через крышу.

Монтаж дымохода в бане через стену. Изготовление и установка дымохода своими руками

Перед тем как сделать дымоход в бане через стену, желательно произвести замеры горизонтальной и вертикальной частей. Согласно нормам СНиП, протяженность горизонтальной трубы не должна превышать 1 м, иначе тяга окажется недостаточной, и в помещение будут поступать продукты сгорания топлива.

Если печь находится слишком далеко от стены, необходимо выполнить монтаж дымохода в бане с максимально возможным подъемом внутренней части трубопровода к месту вывода в стену. При расчетах вертикального уличного отрезка трассы нужно учесть, что его высота должна быть больше горизонтальной или наклонной части трубопровода. Нежелательна и установка слишком короткой трубы: высота от выхода патрубка из печи до высшей точки дымоотвода не должна быть менее 5 м.

Чертеж и схемы

На основании предъявляемых требований потребуется составить чертеж, на котором должно быть указано, как вывести трубу в бане через стену, длина горизонтального или наклонного отрезка. При устройстве вертикальной конструкции снаружи здания нужно учитывать и противопожарные требования:

• расстояние от деревянной стены — не менее 50 см;
• расстояние от свеса крыши — не менее 25 см;
• высота трубы над крышей рассчитывается так, чтобы край дымохода был на 50 см выше конька.

Чертежи с указанием всех размеров помогут правильно рассчитать и количество нужного материала.

Расчет размеров

Внутренний диаметр трубы в бане — это важный показатель, от которого зависит и качество тяги, и степень вероятности скопления угарного газа. Диаметр или сечение труб рассчитывают по показателю мощности печи:

• для стандартной печи в бане или промышленного устройства до 3,5 кВт применяют изделия сечением 14х14 см или диаметром около 15-16 см;
• банную печь мощностью 3,5-5.2 кВт оборудуют дымоходом сечением 14х20 см или диаметром около 20 см;
• для более мощных отопительных приборов рекомендуются дымоотводы сечением 14х27 см или диаметром не менее 25 см.

При выборе сэндвич-секций нужно учесть, что указанные параметры должна иметь внутренняя полость изделия.

Подбираем место выхода дымохода

Вывод трубы через стену бани не должен располагаться ниже, чем в 1 м от пола. При проведении наклонных каналов нужно учесть и расстояние до потолка: не менее 50 см.

В деревянной стене делают отверстие для проведения дымоотвода. В этом месте необходимо выполнить разделку из кирпича. Размеры разделительного слоя составляют 45 см в каждую сторону от поверхности трубы. В разделке оставляют проход для трубопровода. Его размеры — на 2-3 см больше, чем наружный диаметр трубы.

Монтаж

В отверстие разделки вставить цельный модуль длиной не менее 50 см. Трубу следует обернуть асбестовым полотном. Соединений внутри стены быть не должно. Для чистки трубы от сажи и конденсата на наружный край горизонтальной части дымоотвода ставят тройник с заглушкой снизу. В верхнем отверстии тройника крепят модуль вертикальной части трубы.

Крепление конструкции к стене производится кронштейнами и металлическими хомутами. Их ставят с шагом 1-1,5 м. Отдельные секции соединяют, вставляя трубы одну в другую и стягивая соединительным хомутом. На верхнем конце монтируют колпак для защиты от дождя и ветра.

Внутренний конец проведенной через разделку секции соединяют с патрубком печи или заранее проложенной горизонтальной частью трубопровода. Если сечение патрубка отличается от внутреннего сечения дымохода, применяют переходные элементы. Герметизируют соединение огнестойким материалом. При желании между патрубком печи и секцией трубы в разделке ставят модуль с задвижкой.

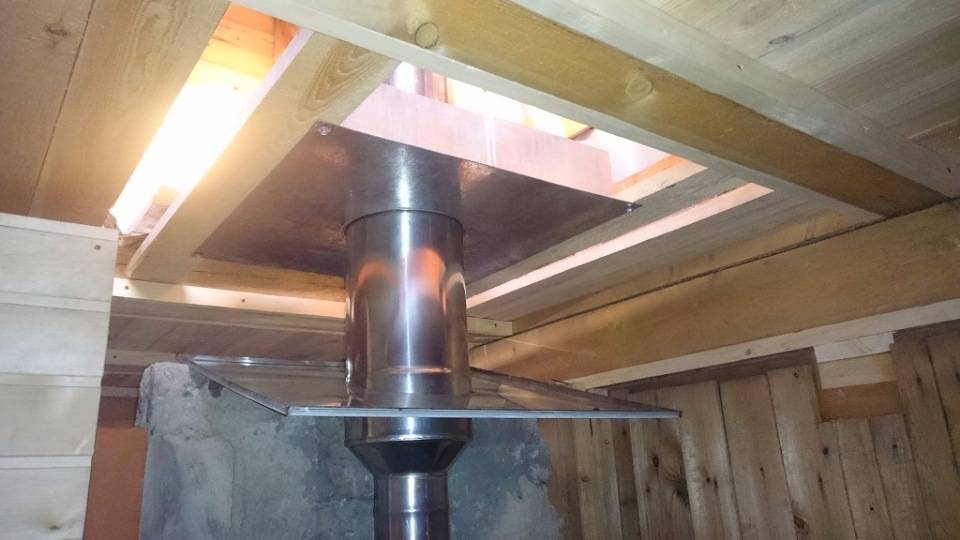

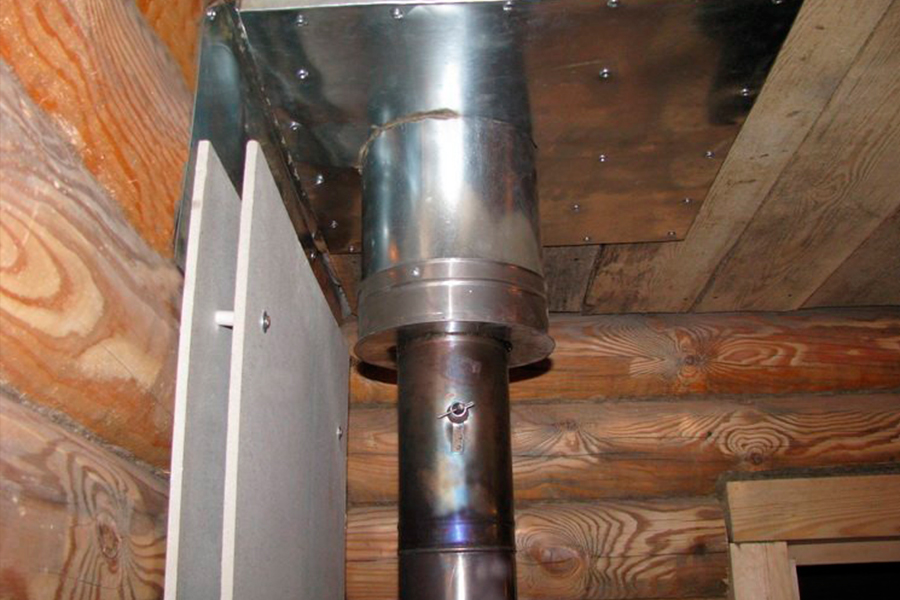

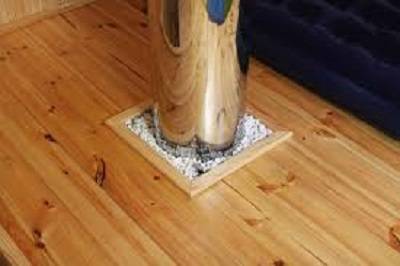

Проход через перекрытие своими руками

Узел прохода в потолке дымохода в бане также можно создать самостоятельно. Это более бюджетный вариант, но браться за это стоит лишь в том случае, если вы полностью уверены в своих способностях.

Внимание! Труба дымохода должна быть полностью герметична, иначе пары и продукты горения будут попадать в помещение. Помните, что угарный газ способен вызвать серьезное отравление!

Нержавеющая сталь является наиболее оптимальным вариантом для использования в качестве теплового экрана

Нержавеющая сталь является наиболее оптимальным вариантом для использования в качестве теплового экрана.

Обусловлено это ее зеркальной поверхностью, которая будет выступать прекрасной декоративной составляющей в оборудовании дымохода.

С внутренней стороны листа из нержавейки прокладывается теплоизоляционный материал.

Чтобы это сделать, необходимо изготовить короб, который будет выступать в качестве препятствия между декоративной отделкой и балками перекрытия потолочных конструкций.

Перед изготовлением короба перекрытия необходимо определиться с утеплительным материалом.

На эту роль прекрасно подойдет гипсокартон, который не только обладает прекрасными огнеупорными качествами, но и сравнительно не дорогой.

Гипс является основой гипсокартона и представляет собой негорючий материал. Также он обладает прекрасными теплоизоляционными качествами. Помимо гипсокартона, для изоляции короба можно использовать негорючие материалы, такие как минерит, или магнезит.

Перед началом процесса монтажа трубы дымохода в бане через потолок необходимо подготовить:

1. Жестяной материал;
2. Негорючее вещество минерит;
3. Лист нержавеющей стали;
4. Негорючее вещество базальт или листы базальтового картона;
5. Керамзит или глина.

Рекомендуется приступать к следующим шагам до этапа чистовой отделки.

Итак, разберем процесс провода трубы через потолочные конструкции без использования заводских узлов прохода и как изолировать трубу в бане от потолка:

1. Из жести делается короб. Размеры вычисляются, исходя из расстояния между двумя потолочными балками. Для того, чтобы края жести загибались проще, используется доска. Скрепляются они обычно заклепками;
2. Далее вырезается проем в потолке. Диаметр отверстия должен превышать диаметр трубы, так как нужно оставить место для негорючих теплоизоляционных материалов;
3. Далее прокладывается слой минерита. Делается это только в местах, где труба и потолочные перекрытия могут соприкасаться;
4. Жесть, из которой ранее мы изготовили жестяную коробку, не обладает достаточной жесткостью. Поэтому от края до края крепятся планки из ;
5. На следующем этапе лист нержавейки необходимо раскроить. Не стоит снимать защитную пленку слишком рано, для начала зафиксируйте место, где будет вырезан проем под трубу. Диаметр отверстия также должен превышать диаметр трубы, чтобы оставался зазор. Вырезается круг ножницами по металлу очень аккуратно. Из листа нержавейки необходимо подготовить небольшой щит, который сможет закрыть место стыка. Это делается в декоративных целях;
6. Далее необходимо подготовить теплоизоляционный слой, который прокладывается под стальным;
7. Жестяной короб вставляется в отверстие и закрывают листом из нержавеющей стали, покрытым слоем теплозащиты. Далее крепится заранее подготовленный декоративный щит;
8. Изоляция трубы непосредственно в коробе происходит за счет глины или керамзита, засыпаемого в короб до самого верхнего края.

В результате у вас получается эстетически красивый и безопасный по всем пожарным нормам щит.

Информация! Для обеспечения полной безопасности стены и потолок около дымохода рекомендуется застелить дополнительным слоем теплоизолирующего негорючего материала.

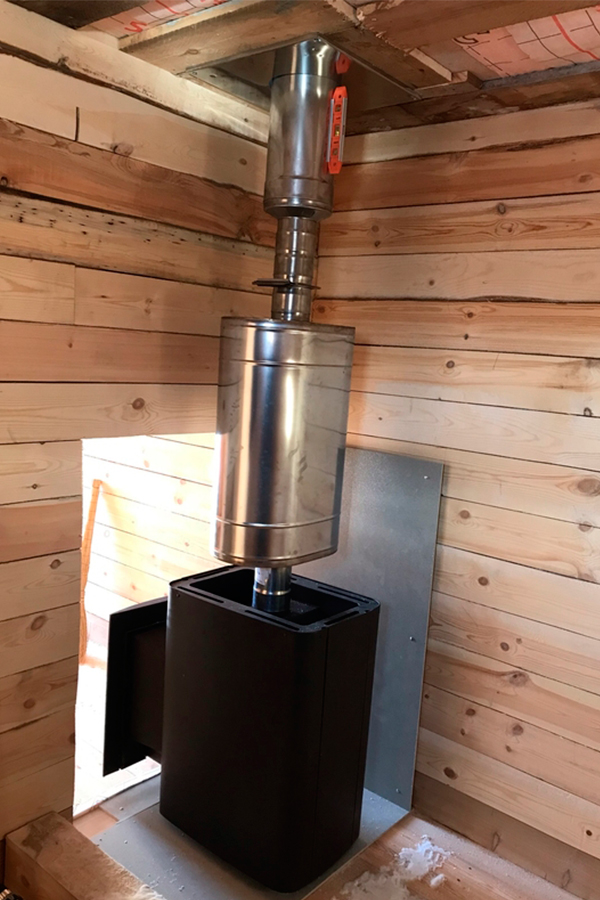

Проводим дымоход через потолок

Первое, что следует сделать – это определить точное место, где будет установлена печь. Хотя, этот вопрос должен быть решён ещё на стадии планирования и проектирования всех помещений. Что следует при этом учитывать?

Отводим дымоход от конька

Во-первых, печная труба, проходящая через потолок, не должна находиться вблизи несущих балок и стропил. В противном случае, может возникнуть вопрос: как их убрать (что крайне проблематично) или как их уберечь от возгорания. Чтобы не греть голову по этому поводу, заранее продумайте данный нюанс.

Во-вторых, печь должна располагаться в удобном для Вас месте. Правильное местоположение дровницы, каких-то печных аксессуаров, открытые двери и т. д. не должны доставлять Вам неудобств. Здесь же следует учесть, где будет располагаться бак для горячей воды и будет ли он вообще (может у Вас стоит электрический или газовый бойлер).

Хорошо, с местом определились, печь установили. Теперь готовим или покупаем сам дымоход и все «прибамбасы», которые потребуются. Здесь я подразумеваю сэндвич трубы и дополнительные элементы, подробно о которых можно почитать в другой статье. Дымоход для бани такого типа самый практичный и востребованный на сегодняшний день. Этот вариант и будем рассматривать далее…

Для того, чтобы, точно разметить потолочное перекрытие, берём обычный отвес (думаю не надо объяснять что это такое) поднимаем к потолку. При этом, груз отвеса должен находиться посередине дымоотводящего канала печи. Отмечаем на потолке то место, которое нам показал «умный прибор». Это и есть центр, где будет проходить банная труба.

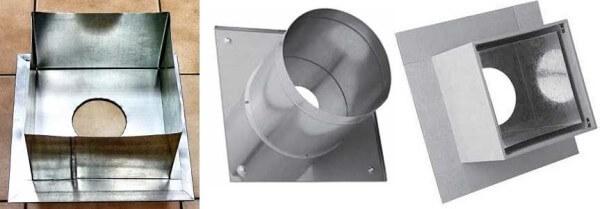

Монтаж потолочно-проходного короба

Далее берём потолочно проходной короб, который входит в категорию «нужные прибамбасы» и размечаем по его размеру отверстие в потолке. Это отверстие можно сделать на 1-2 сантиметра больше. Ничего страшного в этом нет, так как снизу всё закроется конструктивной особенностью самого короба, а со стороны чердака, оставшиеся щели можно закрыть той же каменной ватой.

Далее вырезаем в потолке отверстие нужного размера. Здесь уже всё зависит от того, каким инструментом Вы располагаете. Лучший вариант, конечно – бензопила. Быстро и результативно. Только прежде проверьте отсутствие гвоздей, саморезов и других металлических предметов в зоне раскроя деревянного потолка. Любой утеплитель тоже должен отсутствовать, особенно лён или джут. Работа цепной пилы по этим материалам недопустима, можно испортить шину (уже есть печальный опыт). Идём дальше…

Монтаж дымохода для металлической и кирпичной печи

Установка трубы без присоединения к печи – это довольно простой процесс, с которым справится любой человек. Гораздо сложней сделать так, чтобы дымоходная труба была правильно присоединена к печке. Правильный монтаж выглядит следующим образом:

• Для начала нужно установить опоры, имеющие зазоры, ведь дымовая труба расширяется при нагревании. Отличной опорой для дымохода станет конструкция с асбестом. Этот материал устойчив к воздействию высоких температур.
• Если дымоходное отверстие печи находится в непосредственной близости от стены или канал будет выходить не через стену, то использование опорных конструкций не требуется.
• Место стыка трубы с печью должно быть идеально отделано. Это исключает возможность возникновения трещин и, как следствие, попадания дыма в помещение.

Далее установка трубы в бане подразумевает монтаж оставшихся составных частей. Как правильно установить остальные составные части, описано выше.

Задумываясь о том, как сделать трубу, некоторые владельцы бань не знают, нужна ли задвижка для дымохода. Если вы решили собрать и установить дымоход в бане своими руками, то монтаж задвижки в значительной мере усложнит процесс. Если же вы покупаете готовый дымоход, то можно выбрать модель с задвижкой.

Как правило, этот элемент системы отвода дыма предназначен для сохранения тепла после прогорания топлива, в бане подобной нужды нет. Если задвижка играет для вас важную эстетическую роль, то можно сделать проход в трубе или использовать дополнительное колено.

Варианты устройства дымохода

Еще один вариант, как установить трубу в бане – вывести ее наружу не через потолок, а через стену, провести вдоль здания вертикально снаружи до нужной высоты. В данном случае вам придется потратиться на проделывание и обработку отверстия в стене, сквозь которое будет проходить труба. Этот вариант, помимо прочего, еще и приводит к снижению оттока горючих газов из помещения, из-за чего качество эксплуатации печки существенно снижается.

Дымоход из кирпича или керамики считается самым надежным и безопасным в плане эксплуатации и рисков возгорания. Правда, расход топлива на такую печь немного больше, чем в прочих вариантах, поскольку такой дымоход нуждается в прогреве.

Подводя итог всему сказанному, отметим, что важнее всего при обустройстве дымовой трубы в бане – соблюсти все строительные нормативы для таких сооружений, а также позаботиться о наличии заранее предусмотренного проектом бани выхода для дымохода в потолке. В процессе работы это отверстие достаточно просто изолировать специальными материалами для предотвращения возгорания или сквозняка.

Что касается собственно дымовой трубы, то она может быть выполнена в любом из приведенных выше вариантов. В данном случае все зависит от желания и финансовых ресурсов хозяина бани, а также от выбранного отопительного прибора.
