Установка слива в ванной своими руками — устройство и подключение к канализации (видео, фото)

Подключение ванны: технологический этап работы

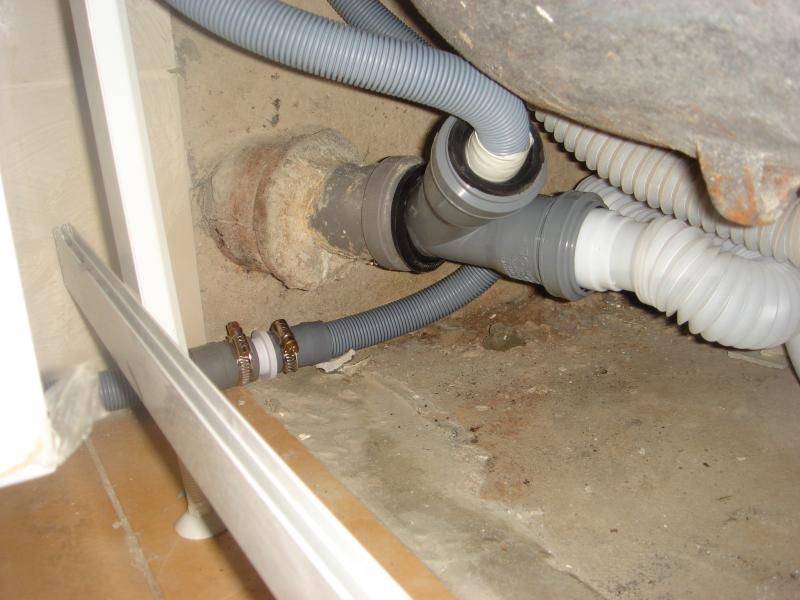

Порядок подсоединения ванны к канализационной системе

Выделим определенный алгоритм подключения ванны:

Сначала необходимо собрать своими руками сифон в соответствии с предписанием инструкции Уделять внимание в процессе сборки следует герметизирующим прокладкам

Далее монтажные пластиковые элементы крепежа необходимо закрутить своими руками, при этом действуя с высокой осторожностью. Стоит отметить, что в процессе закручивания элементов крепежа отдавать предпочтение инструментам настоятельно не рекомендуется, поскольку существует высокая вероятность появления трещин Таким образом, лучше выполнить данную работу своими руками

По окончании сборки, к нему необходимо присоединить один конец трубы, в то время как другой конец потребуется довести до сливного отверстия системы канализации, после чего произвести соединение. Следующим этапом идет подключение слива канализации, которое должно сопровождаться усердным контролем плотности собираемых стыков

Стоит отметить, что в процессе закручивания элементов крепежа отдавать предпочтение инструментам настоятельно не рекомендуется, поскольку существует высокая вероятность появления трещин Таким образом, лучше выполнить данную работу своими руками. По окончании сборки, к нему необходимо присоединить один конец трубы, в то время как другой конец потребуется довести до сливного отверстия системы канализации, после чего произвести соединение. Следующим этапом идет подключение слива канализации, которое должно сопровождаться усердным контролем плотности собираемых стыков

Это необходимо для того, чтобы обеспечить в дальнейшем высокую степень герметичности. Разводка труб не терпит слабых мест. При плотном прилегании бортов ванны к стенам стыки должны быть тщательно герметизированы для того, чтобы разводка под ванной не протекала в процессе эксплуатации необходимого элемента ванной комнаты.

На что следует обратить внимание

С самого начала нужно разобраться, как снять старый сифон. Для этого нужно иметь набор ключей под зажимные гайки. Они легко откручиваются с помощью инструмента, а вся система разбирается на определенное количество составных деталей.

Обязательным элементом является слив воды, которая выполняет функцию гидрозатвора, открутив заглушку. В некоторых случаях гайки «прирастают» к резьбе и вручную их практически невозможно открутить. Здесь на помощь придет болгарка.

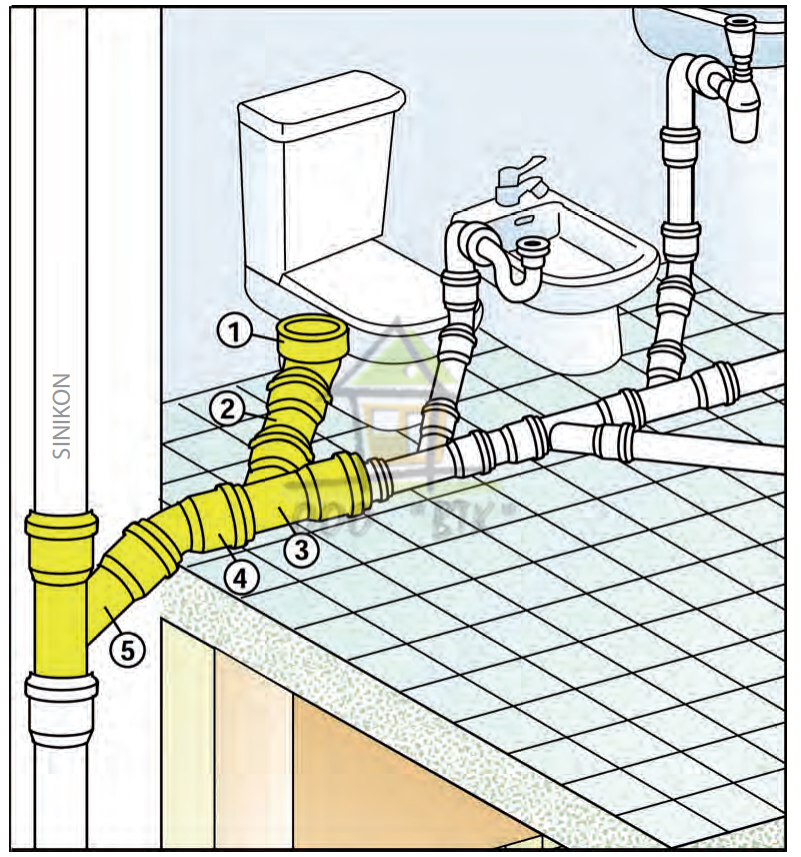

Перед тем как снять старый сифон самостоятельно, необходимо ознакомиться со схемой слива в ванной. Чтобы открутить зажимные гайки, потребуется воспользоваться набором ключей, что позволит с легкостью разобрать старую систему на определенное количество составных частей. В процессе крепления сливной и переливной горловины необходимо затянуть винт

При этом важно не повредить элемент, рассчитав свои силы

Чтобы крепление деталей было надежным, а течь отсутствовала, потребуется силиконовый герметик для обмазки соединений. Пользоваться им необходимо перед началом сборки, поскольку он способен быстро высохнуть. Замена слива может выполняться в лежачем либо сидячем положении.

Осуществляя замену сифона, следует помнить правило, которое состоит в том, что от качества работы будет зависеть герметичность резервуара. Только грамотно сделанный ремонт позволит решить проблему со сливом. Советы специалистов помогут разобраться в том, как правильно заменить сифон самостоятельно.

Правильная установка слива в ванной требует соблюдения следующих рекомендаций:

При проведении работ должна соблюдаться последовательность.
Для обработки различных соединений потребуются уплотнители.
В процессе закручивания деталей следует соблюдать аккуратность.
Закручивание резьбовых элементов рукой заканчивается затягиванием их на 1/4 полного оборота.

Подключение ванной к канализации требует ровного закручивания гайки, поэтому ее устойчивость следует каждый раз проверять. К монтажу сифона в ванной своими руками следует приступать только после надежного закрепления чаши, которую в случае необходимости потребуется выставить по уровню и зафиксировать. Между емкостью и полом должен оставаться зазор, равный 15 см и более.

(Пока оценок нет)

Виды сифонов

Современные устройства этой категории изготавливаются, в
основном, из металла или пластика. Металлическая продукция дороже, требует
более тщательного ухода, и ей обычно отдается предпочтение в тех случаях, когда
коммуникации не скрываются за тумбой или стеной, а остаются видимыми.

Сифон из металла

Пластиковые аналоги более практичны и поэтому получили
широкое распространение. Такой вариант хорошо сочетает показатели прочности и
небольшую массу. Подобные изделия несложны в установке, а их замена не
потребует значительных затрат. Они, кроме того, гораздо менее прихотливы в
уходе и эксплуатации, чем модели, изготовленные из металла.

Сифоны из пластика

Варианты гидрозатворов

Основные варианты гидрозатворов представлены тремя основными типами:

бутылочный
гофрированный
трубный.

Бутылочный — традиционно востребован в силу своего простого и эффективного устройства. Бутылкообразная часть обеспечивает наличие гидрозатвора, который надежно предотвращает проникновение неприятного запаха из канализационного стока. Современные модели позволяют подсоединить к сливу не только раковину, но также посудомоечную и стиральную машинку.

Бутылочный гидрозатвор

Гофрированный — представлен гибкой гофротрубкой, соединяющей сливное отверстие с входом в сток

При использовании такой схемы важно проложить трубку в правильном дважды изогнутом положении, благодаря которому будет формироваться гидропробка. Гибкий шланг занимает совсем мало места и может применяться в любом ограниченном пространстве, например, в маленькой ванной

Подобные модели дешевы и удобны в установке и использовании, однако вызывают нарекания из-за накапливания загрязнений в складках гофры. В случае возникновения засора эта деталь потребует замены.

Сифон гофрированный

Трубный — актуальный, более качественный, но и более дорогой аналог гофрированного шланга – трубное соединение. Вместо того чтобы гофрировать гидрозатвор, его здесь заменяют изогнутой трубой, материалом для которой служит металл или полипропилен. Стоимость таких моделей более высока. Их иногда сложно устанавливать из-за необходимости точного совмещения жесткой трубы с раструбом стока, поэтому перед тем как подключить мойку на кухне к канализации или обеспечить водоотводом умывальник, решается серьезная и ответственная задача выбора и покупки подходящего оборудования. Необходимо произвести тщательные замеры, чтобы обеспечить соответствие всех параметров сантехники и приобретаемой трубной системы.

Трубный гидрозатвор

Основные критерии выбора

Выбирая устройство, покупатели ориентируются на личные требования и пожелания. Не менее принципиально рекомендуют оценивать понравившийся товар с учетом других серьезных критериев.

Ценовая категория. При малом бюджете оптимально пластиковое оборудование с ручным сливом. Более дорогой прибор с автоматическими/полуавтоматическими механизмами подойдет тем, кто подыскивает решение с оригинальным стилем и удобной современной конструкцией.
Материал. Показатель качества пропилена – плотная оболочка, латуни – идеально гладкая поверхность, чугуна – отсутствие малейших трещин, поскольку их невозможно заделать.
Дополнительные опции. У сифонов может быть несколько подводов для подключения других потребителей, помимо ванны. Их можно и не эксплуатировать, закрыв гайкой. В будущем этот продуманный шаг даст шанс сэкономить на разветвлении слива под раковину, стиральную и посудомоечную машину.
Соответствие диаметра — у сифона и канализационной трубы. Если сечения несовместимы, нужно подобрать резиновые или пластиковые переходники.
Комплектность. В комплект любой системы должны входить все элементы для подключения, уплотнительные кольца, прокладки для труб и переливов, исключающие протечки.

Еще один критерий, имеющий далеко не последнее значение, — производитель сантехнической арматуры. От него зависит срок службы и исправность работы выбранной системы слива-перелива.

Что представляет собой сифон для ванной

Сливная система, предназначенная для ванной, очень схожа с другими системами отвода воды. Все же конструкция имеет некоторые отличия, например, наличие сразу нескольких отводов для воды.

Один из них предназначен для перелива, а второй для слива. Также существуют специальные сливные системы, у которых наполнение и сливание регулируется автоматически, или же вручную.

Принцип работы каждого такого устройства не сложен, когда вода сливается, она не полностью уходит в канализационные трубы, а остается в «колене», таким образом образуется водяной затвор.

Это помогает предотвратить проникновение газов в помещение. Некоторые виды сливов дополнительно имеют механизм, который позволяет опустить или поднять пробку, тем самым контролируя сток или наполнение.

Обычно для контроля используется трос и ручка-переключатель. Достаточно повернуть ручку, и трос натянется или ослабнет. Такая система позволяет набирать или спускать воду, не опуская руки в ванную.

Конструкция сливной арматуры

В первую очередь нужно разобраться, как устроен слив в ванной. Это поможет избежать определенных неприятностей, которые могут возникнуть при неправильном монтаже устройства, например, запах канализации в санузле или плохой отток воды.

Конструкция любого слива довольно проста

Конструкция сифона довольно проста. Как правило, он состоит из четырех основных частей. В комплекте деталей может быть и больше, но они служат только как дополнительные части для удобства монтажа.

Раструб слива устанавливается в отверстие в днище ванны. Он состоит из двух элементов.

Нижняя деталь – это трубка с воронкообразным расширением и запрессованной внутри гайкой. Верхняя часть – это чашеобразная хромированная деталь с отверстиями. Она служит ловушкой для крупного мусора. Два этих элемента соединяются длинным винтом

Важно не забывать о герметичности соединения, и установить соответствующую резиновую прокладку

Через раструб слива вода выходит из ванны

Раструб перелива устроен таким же образом, как и сливной. Он монтируется в отверстие в бортике ванной. Эта деталь выполняет функцию отвода лишней воды в случае переполнения ванны.

Сифоны бывают разнообразных конструкций, но, как правило, представляют собой легкосъемную трубку с изгибом. Это гидрозаслон, который не позволяет запаху из канализации поступать в помещение. Очень важную роль играет объем гидрозатвора. В случае если вентиляция канализационного стояка не функционирует должным образом, возникает избыточное давление, и вода из водной заслонки может быть втянута в слив. Это приведет к появлению стойкого и крайне неприятного запаха. Поэтому рекомендуется подобрать слив на ванну с сифоном, объем которого должен быть не менее 300 кубических сантиметров.

Сифон препятствует проникновению неприятного запаха в квартиру

Сливная арматура комплектуется гофрированными шлангами двух типов – большего диаметра и меньшего. Трубка меньшего сечения подключается одним концом к переливу, а другим к сифону. Вода на этом отрезке поступает без всякого напора, и этот шланг легко натягивается на соответствующие патрубки. Герметизация в этом случае не требуется. Следует отметить, что существуют модели сантехнической обвязки, в которых предусмотрено крепление шланга к переливу при помощи накидной гайки.

Гофра для слива ванной большего диаметра предназначена для отведения воды из сифона в канализацию. Встречаются разновидности сливной арматуры, в которых эту функцию выполняет жесткий патрубок. Такая система более надежна, но не так удобна в монтаже, как гибкий шланг. Еще одним достоинством гофрированной трубки можно считать возможность легкого регулирования ее длины.

Схема устройства полуавтоматического слива

Пожалуй, это все элементы, из которых состоит сифон. Чтобы узнать, как правильно сделать слив в ванной, стоит подробно обсудить также особенности крепежа и герметизации. Для уплотнения в современных сифонах используется два вида резиновых или силиконовых прокладок – плоские и конические.

Поскольку резиновые изделия имеют ограниченный срок службы, для большей надежности перед сборкой можно нанести силикон на каждую прокладку. Для их обжатия и сборки деталей сифона служит накидная гайка.

Проверка герметичности соединений

После окончания монтажа производится проверка на герметичность:

Вначале открываются два крана смесителя и контролируются все стыки сифона и труб. В случае обнаружения протечек такой узел следует повторно разобрать, а затем собрать более тщательным образом.
Наполнить ванну на 2/3 от полного объема. После этого спустить воду, наблюдая за трубами и соединениями. Если в течение 15 минут не было выявлено протечек, следует набрать полный объем для проверки герметичности переливной системы.
На последнем этапе открывается нижнее сливное отверстие и сливается полная ванна воды под большим давлением.

После покупки новой санитарной техники вопрос о том, как подключить ванну к канализации, не является особо трудным. Решить такую задачу можно вполне своими силами. В ходе работ необходимо строго соблюдать правила монтажа

Важно помнить, что в процессе эксплуатации ванны желательно периодически промывать сифон, поскольку там может накапливаться достаточное количество мусора

Помогла ли вам статья?

Да2Не очень1

Проверка герметичности системы

После завершения монтажа, канализация в ванной и туалете должна быть протестирована на герметичность. Для начала закрываем сливное отверстие и набираем в ванную воды примерно на 2/3 её объема. В течении 15 минут наблюдаем за нижним сливным отверстием сифона на предмет обнаружения протечки. Если протечек нет, то ванную набирают полную для проверки герметичности переливного отверстия. На этом этапе канализация в ванной комнате проверяется на протечки с небольшим объёмом жидкости.

На конечном этапе открывают нижнее отверстие сифона и проверяют работу канализации с большим количеством жидкости под давлением. Диаметр канализационной трубы для ванной должен быть не меньше диаметра сливного отверстия.

Перед тем как провести канализацию в ванной, необходимо проверить качество пластика, из которого сделан сифон на переносимость высоких температур. Иногда на рынке встречаются некачественные изделия, которые при прохождении через них горячей жидкости начинают деформироваться и в этом случае требуется замена сливной трубы в ванной на новую. Проверить качество труб можно залив в сифон горячую воду из чайника.

Комментариев:

Типы механизма и материалы для его изготовления

Интересующие нас системы для ванной комнаты могут быть полуавтоматическими и автоматическими. Слив первого типа располагает небольшим тросиком. Он служит соединителем между сливной пробкой и переливным устройством. Используется полуавтоматический слив элементарно. Когда нужно открыть его отверстие, дергаем за тросик и поднимаем тем самым пробку. Вода из купели устремляется в канализационные трубы.

Слив полуавтоматического типа стоит недорого, внешне выглядит вполне привлекательно, правильно эксплуатировать его может без лишних усилий даже ребенок. Недостатком такой конструкции считается лишь то, что тросик, поднимающий пробку, может порваться при частом использовании. Впрочем, подобная проблема присуща исключительно недорогим механизмам. Автоматический слив конструктивно более сложный. Функционирует он иначе. Чтобы поднять пробку, нужно нажать на нее. И автоматика сама откроет вход в сливное отверстие! Механизм, обеспечивающий такую возможность, монтируется в самой пробке. Недостаток системы – необходимость наклоняться к дну ванны для нажатия на крышку.

Слив полуавтоматического типа

В последнее время активно используется и еще один вид автоматического слива со специальным устройством наполнения. Его установка рекомендована для купелей без смесителя. Такой механизм соединяет трубу водоснабжения с переливом. Это позволяет набирать воду в ванну посредством переливного устройства. Системы слива-перелива изготавливают из металла и хромированной латуни, а также из полиэтилена и разных видов полипропилена. Металлические изделия в эксплуатации недолговечны. Сейчас они практически не используются.

Дороже всего стоит латунный сифон. Выглядит он отлично. Его используют, когда хотят создать в ванной комнате особый интерьер. Но по некоторым показателям (в частности, по уровню противодействия механическим нагрузкам) изделия из латуни уступают более дешевым и при этом более стойким полипропиленовым и пластиковым конструкциям.

Разновидности и принцип действия оборудования

Оборудование необходимо для отведения использованной жидкости. Благодаря устройству ванна не переполняется при неконтролируемой подаче жидкости. Конструкция предусматривает наличие 2 отверстий – в стенке и на самом дне. К ним подсоединяются шланги, которые также подключены к канализации.

Прежде чем выбрать слив-перелив, нужно рассмотреть достоинства и недостатки всех типов.

Особенности механических устройств

Механические устройства считаются самым простым типом конструкции. Они встречаются часто, хотя стали уступать позиции более совершенным моделям. Особенность механических устройств в том, что отсутствуют рычаги, подвижные детали. Набор воды происходит при закрывании пробки, а при открывании жидкость спускается.

Преимуществом изделий является надежность. Механизм такого типа редко ломается, а служит долго. Сливное отверстие закрывается пробкой вручную. Последняя крепится цепочкой к решетке слива, что облегчает ее извлечение из отверстия.

Полуавтоматический слив-перелив с хромированной рукояткой для управления, хромированной пробкой и сливной решёткой.

Конструкция устройства выглядит следующим образом:

Сифон. Это дугообразный патрубок съемного типа, который играет роль гидрозатвора. Он нужен, чтобы неприятные запахи из канализации не попадали в ванную комнату. Связывает все механизмы друг с другом, отвечает за соединение с канализацией.
Соединительная трубка (гофрированная). Служит для отведения воды, которая поступает в перелив к сифону.
Дополнительный патрубок. Может быть как мягким, так и жестким. Отвечает за слив воды.
Сливная горловина. Ее фиксируют в отверстии, расположенном в днище. Представляет собой хромированную стальную воронку, помогающую задерживать крупные частицы загрязнений. Она установлена на расширяющийся патрубок, оснащенный встроенной гайкой. Стыковка деталей осуществляется через усиленный металлический винт. За водонепроницаемость устройства отвечает резиновая прокладка.
Переливная горловина. Это та часть изделия, которая вставляется в стенку ванной. Принцип конструкции такой же, как у слива, разница в способе ее установки.

В комплектации имеются также соединительные элементы, которые нужны для повышения герметичности. Например, плоский или конусообразный тип прокладок. Их применяют вместе с накидной гайкой.

Кроме надежности и долговечности, преимущества механических систем для ванной – невысокая стоимость, простая сборка. Но есть недостатки, например быстрый износ уплотнителя.

Характерные черты полуавтоматических приборов

Полуавтомат считается усовершенствованной модификацией механической конструкции. Количество элементов в этой системе намного большее. Помимо традиционных компонентов предусмотрен блок управления, который отвечает за поднятие и опускание пробки. Система оснащена тросом, затворным клапаном. Последний открывается или закрывается в зависимости от положения перекрывающего штока.

Блок управления состоит из нескольких деталей. Он оснащен вентилем, рукояткой, поворотным кольцом, кнопкой. Чтобы запустить систему, нужно повернуть рычаг, а в некоторых моделях – нажать на элемент в виде кнопки.

Преимущества полуавтоматических типов:

привлекательное оформление;
удобный способ закрытия слива – не нужно нагибаться, мочить руки;
комфортные для пользователя установка, управление и ремонт.

Но стоят такие системы дороже, чем механические.

Чем хороши автоматические сливы-переливы

Автомат – дорогая разновидность. Он отличается сложным строением. Здесь есть кнопка-клапан “клик-клак”, которая снабжена фиксатором, встроенной пружиной. Как и в полуавтоматических системах, на кнопку нажимают вручную. Тогда пробка опускается, сливное отверстие закрывается. Если повторить манипуляцию, то отверстие откроется.

Кнопки такого типа оформлены в разных стилях. Самым популярным вариантом считается металл. Часто применяются латунные и медные сплавы с никелевым или хромированным покрытием.

Достоинства автоматов:

привлекательный внешний вид;
эргономичность с заботой о комфорте пользователя;
удобный спуск воды;
компактность.

Основным недостатком является высокая стоимость. Кроме того, подсоединить такой слив-перелив самостоятельно сложно, здесь нужна помощь специалистов. Трудности могут возникнуть при замене кнопки. Для таких систем характерна уязвимость пружины клапана.

Слив-перелив из полипропилена отличается демократичной ценой, прочностью и долговечность элементов.

Устройство слива для ванны

Простой сифон для ванны

Решив приобрести самый простой современный слив для ванны, вы столкнетесь с тем, что вместо изображенного на рисунке устройства, вам дадут пакет с кучей пластмассовых деталей. Пугаться не стоит! Если не вы, то ваши дети или внуки собирали конструктор Lego. Можете быть уверенными в том, что сборка сифона происходит намного легче и быстрее.

Как собрать

Итак, сифон приобретен и доставлен домой. Чтобы никакая деталь не потерялась, вскрывать пакет и выкладывать содержимое нужно на широком столе, а лучше на полу. Внимательно осмотрите каждую деталь, чтобы не было изъяна. Проверьте, свободно ли соединяются резьбовые части.

Фирменные сифоны упаковываются в картонную коробку и комплектуются подробной инструкцией по сборке. Бракованные детали практически не попадаются.

Найти там основательную инструкцию по сборке вряд ли получится – в лучшем случае небольшой рисунок сифона. Так как деталей не так уж и много, как может показаться, то найти для каждой свое место будет несложно. Уж чему стоит уделить пристальное внимания, так это тому, какой стороной установить резиновые уплотнители. Дело в том, что они конусообразные. Правило установки этих резинок одно – узкой частью к горловине, а широкой к гайке, что хорошо видно на рисунке (показаны коричневыми стрелками). Сразу обжимать все соединения не стоит, так как может потребоваться регулировка по месту.

Как установить слив в ванной

1 Что это за устройство
1.1 Принцип работы сифона
2 Устройство слива для ванны
2.1 Как собрать
3 Монтаж слива
4 Автоматические виды сливов
5 Монтаж полуавтоматического сифона
6 Монтаж автоматического сифона
7 Практические советы
8 Видео
9 Фото

Вы столкнулись с тем, что не знаете, как установить слив в ванной? В представлении многих людей выполнение такой работы по силам только профессиональному сантехнику, имеющему большое количество инструмента. Однако не все так сложно, как может показаться. Прочитав изложенный материал, вы поймете, что установка слива может быть выполнена своими руками.
